Umfassende Übersicht über UP/Down -Zähler: Schaltungsdesign und 74193 IC erklärt

In der komplizierten Welt der digitalen Elektronik spielen Zähler eine wichtige Rolle beim sequentiellen Schaltungsdesign und ermöglichen eine präzise Bilanz digitaler Impulse in verschiedenen Anwendungen.Diese grundlegenden Komponenten werden mit Flip-Flops (FFS) mit CLK-Signalen (CLK) versehen, um eine zuverlässige zeitliche Datenverfolgung und -verarbeitung sicherzustellen.Unabhängig davon, ob es als separate Geräte oder als grundlegende Teile größerer Systeme fungiert, sind Zähler zu einem digitalen Design erforderlich geworden.Unter den verschiedenen Arten von Zähler sind UP/Down -Zähler für ihre einzigartige Fähigkeit hervorgegangen, in beide Richtungen zu zählen, und bieten beispiellose Flexibilität und Effizienz.In diesem Artikel graben wir uns in die Mechanik, Anwendungen und Bedeutung von UP/Down -Zähler aus, mit einem Scheinwerferlicht auf dem vielseitigen 74193 IC.Indem wir ihre Rolle in tatsächlichen Systemen und digitalen Innovationen untersuchen, möchten wir Ihnen einen umfassenden Leitfaden bieten.

Katalog

Verständnis des Auf-/Abtelligens

UP/DOWN-Zähler bieten eine komplizierte Zählmethode an, sodass doppelte Operationen auf der Grundlage bestimmter Kontrollsignale basierend.Diese Zähler sind in Anwendungen zu finden, bei denen beide in TTL -Technologien - wie 74LS190 und 74LS191 - als Reaktion auf ihre Eingabeanweisungen geschickt werden.

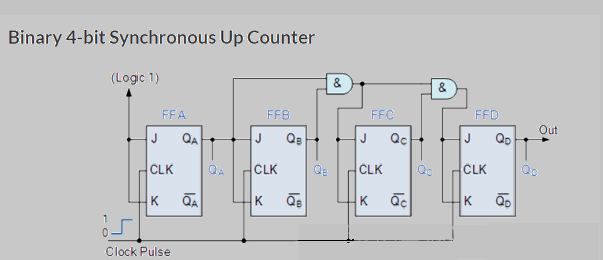

4-Bit-Binär- nach oben/unten-Theke

Der 4-Bit-Zähler verkörpert die binäre Zählung, navigiert gekonnt von 0000 bis 1111 und schaufelt zyklisch.Taktimpulse steuern den Inkrementierungsmechanismus über einen Bereich von 0 bis 15, wobei jeder Zecke methodisch einen nachfolgenden Zustand veranlasst.

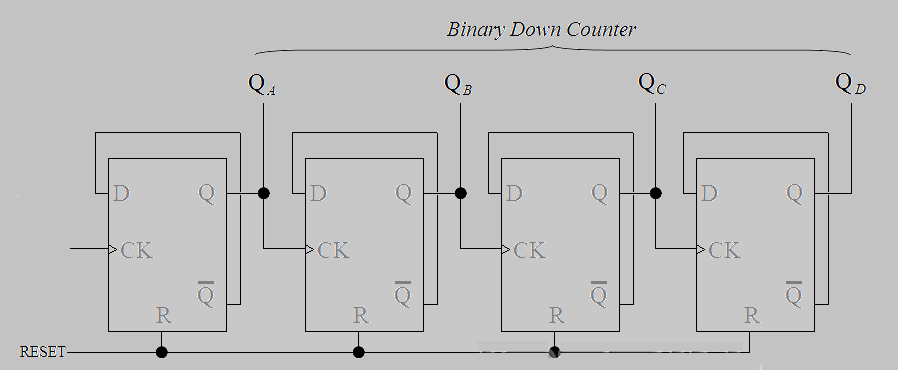

Im Gegensatz dazu basiert der Verschiebungsprozess, der sich von 1111 auf 0000 verschiebt, auf vier D-Typ-Flip-Flops, die durch Taktkanten aktiviert sind.Der innovative Einsatz von umgekehrten Rückkopplungsmechanismen erzielt ein harmonisches Zusammenspiel von Outputs und zeigt sowohl Kreativität als auch Präzision hervor.

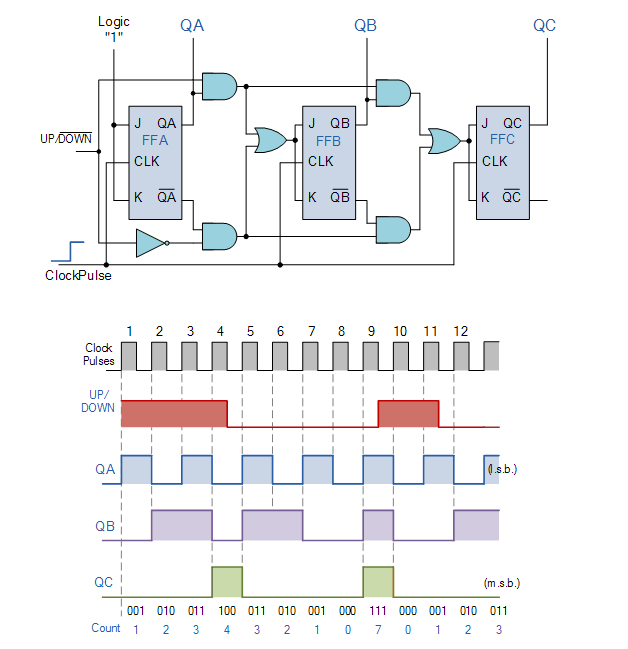

Synchroner 3-Bit-Up/Down-Zähler

Der 3-Bit-Synchronzähler unter Verwendung von JK-Flip-Flops veranschaulicht einen effizienten Ansatz zum Zählen von 0 (000) bis 7 (111) und zurück.Das synchrone Design ermöglicht eine raffinierte Steuerung über den Zählprozess, wobei jeder Zustandsübergang durch präzise Eingabebefehle koordiniert wird.Diese Funktion verbessert die Genauigkeit bei der Aufhebung von 0 bis 7, während die Down-Abholung von 7 bis 0 geschickt gelangt.

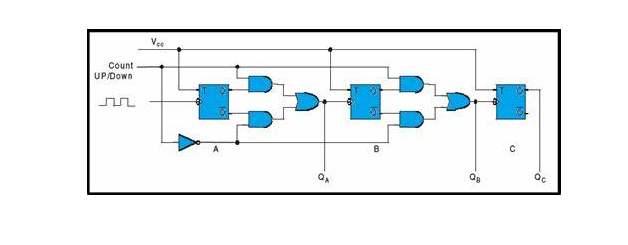

Entwerfen einer Auf-/Ab -Counter -Schaltung

Die 3-Bit-Zählerschaltung ist ein Schlüsselelement für das digitale Design und dient vielfältige Zähl- und Timingzwecke.Es wird konsequent Flip-Flops (FFS) verwendet, um die Richtung des Zähl zu bestimmen-und steigen ab.

Im Up-Count-Modus ist jeder FF mit einem Takteingang aus dem Vorgang des vorhergehenden FF-Ausgangs (Q) ausgerichtet, wodurch die Schaltung in einem geordneten Aufstieg durch binäre Zustände von 000 bis 111 geführt wird. Diese Sequenz findet häufig Gunst bei Anwendungen, die das genaue Zeitpunkt fordernKontrolle, einschließlich digitaler Uhren und Taschenrechner, bei denen die Genauigkeit Zufriedenheit und Zuverlässigkeit hervorruft.

Durch den Umschalten in den Down-Count-Modus ist ein cleverer Ansatz erforderlich, wodurch die inversen Ausgaben der Flip-Flops einbezogen werden.Diese Konfiguration abweicht von einem einfachen Vorwärtsmarsch und leitet die Takteingabe jedes FF aus, um Signale aus der Ergänzung der vorangegangenen FF -Q -Ausgabe von FF zu empfangen.Infolgedessen zählt der Schaltkreis umgekehrt von binären 111 zurück bis zu 000. Eine solche anpassbare Funktionalität erweist sich hauptsächlich attraktiv, wenn reversible Zähler für Backtracking in Systemen wie digitale Odometer und Dekrement -Timer entworfen werden.

Mechanik des Auf-/Abtelligens

Die Funktionalität des UP/Down -Zählers beruht auf einem Steuereingang, der seinen Betriebsmodus definiert und diktiert, ob die Anzahl aufsteigt oder abfällt.Die Essenz seines Betriebs liegt in der nahtlosen Synchronisierung zwischen der Ausgabe von Flip-Flops (FFS) und Kontrollsignalen, die nachfolgende FFS betreffen.In Anwendungen kann selbst die geringste Abweichung vom perfekten Timing zu Zählfehlern führen, wodurch betont wird, wie dynamisch es ist, das Signal -Timing genau zu koordinieren.

• Count-up-Modus

Zustand	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Count-Down-Modus

Zustand	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

In einer typischen Konfiguration speichern drei Flip-Flops einen digitalen 3-Bit.Um diese Herausforderungen zu bewältigen, werden häufig zusätzliche Synchronisations- oder Filtertechniken angewendet, um sicherzustellen, dass die Daten während der Übergänge mit Integrität erhalten bleiben.

Logische Gates beeinflussen erheblich, wie diese Signale gerichtet sind, und stellt sicher, dass der Zähler seinen betrieblichen Bedürfnissen entspricht.Sie verwalten den Fluss, um sicherzustellen, dass nur ein Zustand - entweder inkrementiert oder abnimmt - jederzeit aktiv aktiv ist.Fortgeschrittene Schaltkreise können programmierbare Logik enthalten, die eine verbesserte Anpassungsfähigkeit und dynamische Anpassungen anbieten.Dies führt zu einem faszinierenden Aspekt: ​​Das Entwerfen von Zähler mit Voraussicht für die zukünftige Skalierbarkeit kann ihren Nutzen erheblich erweitern.

Raffining Taktimpulsdynamik mit einem Up/Ab -Zähler

Ein Up/Down-Zähler transformiert Zustände, indem Flip-Flop (FF) als Reaktion auf Taktimpulsänderungen ausgegeben wird.

• Im Up-Counting-Szenario: Schließen Sie den anfänglichen Flip-Flop an Logic 0 an, wodurch es an absteigenden Taktkanten umschaltet und die Synchronisation mit Systemzielen für den nahtlosen Fluss verbessert.Gedanken, die aus Erlebnissen des digitalen Schaltungsdesigns abgeleitet wurden, deuten darauf hin, dass das Ausgleich dieser Umschaltaktionen falsche Auslöser verringern und damit die Zuverlässigkeit im Laufe der Zeit erhöht.

Down-Country- und Harmonious State-Übergang

• Im Down-Counting-Modus: Schließen Sie eine Verbindung zu Logic 1 an, um alle Flip-Flops umzuschalten, was zu einer reibungslosen Abnahme von höheren Zuständen führt.Diese Methode kann mit der sorgfältigen Abwicklung einer Feder verglichen werden, wobei Präzision und Timing während der Rückkehr zur Grundlinie einen minimalen mechanischen Anstieg gewährleisten.Diese Anordnung erleichtert eine allmähliche Abnahme, bis eine Reset -Sequenz aufgefordert wird.

Effiziente Zyklusresets und Konsistenzsicherung

Alle acht Taktzyklen treten routinemäßige Zurücksetzungen auf, um einen konsistenten Betrieb zu gewährleisten.Das achtzyklus-Gerüst liefert eine definierte Phase für jede Zustandsverschiebung, damit jede Phase vor Beginn des nächsten Beginns effizient abgeschlossen ist.Feedback von praktischen Anwendungen deuten darauf hin, dass diese regelmäßigen Rücksetzungen ansammeln, was ansammeln und das operative Gleichgewicht verstärkt.

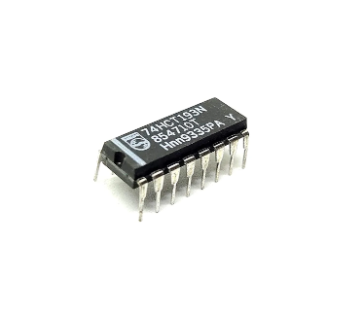

74193 Up/Down Counter IC -Übersicht

Der 74193 Integrierter Schaltkreis, bekannt als 4-Bit-Synchronen-Binärzähler, verwaltet asseptly sowohl nach oben als auch nach Abwärtszählungsfunktionen.Seine Fähigkeit, die Zählung von Sequenzen bis zu einem Modulo von 16 zu bewältigen, eignet sich für eine breite Palette digitaler Anwendungen.Dieses IC ist neben einem Master -Reset- und Lasteingang einzigartig mit Terminals für das Auf- und Abzähnen von Auf und Ab -Zählung ausgelegt, was die Konfiguration des Ausgangszustands entsprechend den unterschiedlichen Bedürfnissen erleichtert.

Die Architektur des 74193 IC unterstützt mühelose Richtungszählungen.In digitalen Geräten verbessert die Auswahl zwischen Aufwärts- und Abwärtszählen die Anpassungsfähigkeit des Systems.Jede Zähloperation ist genau mit dem Taktimpuls ausgerichtet, was es zu einer zuverlässigen Wahl für komplizierte Systeme macht, bei denen das Timing von entscheidender Bedeutung ist.Für Sie kann diese Synchronisation ein strategischer Faktor für die Gewährleistung einer konsistenten Sequenzausführung sein.

Eine wichtige Funktion dieses IC ist der Master -Reset, der das sofortige Zurücksetzen aller Bits ermöglicht - eine Funktion, die häufig während des Starts oder bei der Korrektur von Fehlern bereitgestellt wird.Darüber hinaus erhöht der Lasteingang die Nützlichkeit, indem Sie vorbestimmte Anfangszahlen festlegen, wodurch ein gewisses Maß an Personalisierung in einer Vielzahl digitaler Kontexte erforderlich ist.Eine solche Personalisierung wird in Szenarien zu grundlegender Bedeutung, in denen Geräte regelmäßig initialisiert werden oder bei Unterbrechungen eine spezielle Handhabung erfordern.

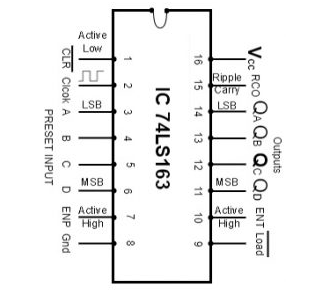

PIN -Konfiguration

PIN -Nummer	Pin -Name	Beschreibung
Pin 1	CLR	Ein aktiv-Tiefe Reset-Eingang.
Pin 2	Clk	Ein Takteingangssignal.
Pin 3	A (LSB)	Datenvoreingabeeingabe.
Pin 4	B	Datenvoreingabeeingabe.
Pin 5	C	Datenvoreingabeeingabe.
Pin 6	D (MSB)	Datenvoreingabeeingabe.
Pin 7	Enp	Ein aktives Eingang mit der Bezeichnung mit ENP.
Pin 8	GND	Erdungsnadel.
Pin 9	Laden	Ein aktiver Datenlasteingang.
Pin 10	Enthülle	Ein aktives Eingang mit der Bezeichnung mit ENT.
Pin 11	QD (MSB)	Flip-Flop-Ausgang.
Pin 12	QC	Flip-Flop-Ausgang.
Pin 13	QB	Flip-Flop-Ausgang.
Pin 14	QA (LSB)	Flip-Flop-Ausgang.
Pin 15	Rco	Ripple Carry -Ausgangsübergang von 0 auf 1.
Pin 16	VCC	Power -Eingangsstift.

Merkmale

Besonderheit	Beschreibung
CLK -Frequenz	Arbeitet mit einer CLK -Frequenz von 32 MHz.
Stromverbrauch	Der Stromverbrauch ist auf 93 MW begrenzt.
Zählertyp	Funktioniert als 4-Bit-Modulo-16-Auf-/Abtelleter.
Voreingänge	Kommt mit verfügbaren Voreingängen.
Programmierung	Funktionen synchrone Programmierungen.
Ripple Carry	Hat eine interne Welligkeitsbekämpfung zur effizienten Zählung.
Ausgang tragen	Bietet eine für die N-Bit-Kaskadierung geeignete Trageausgabe.
Ausbreitungszeit	Verfügt über eine Ausbreitungszeit von 14 ns.

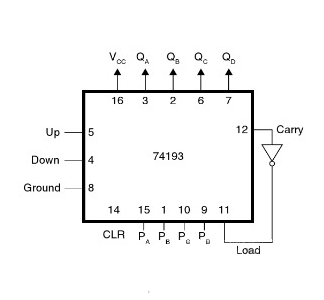

Bauen eines Auf-/Abwärtstholzes mit dem IC 74193

Der Komplex 74193 IC, der für seine anpassungsfähigen Zählfunktionen anerkannt ist, ist eine wertvolle Komponente in digitalen Systemen, um vielseitige Aufgaben zu ermöglichen.In der Schaltungslayout ist Pin-16 mit VCC angeschlossen, um dem IC eine Betriebsleistung bereitzustellen.Die klaren Stifte sind strategisch geerdet, was bei Bedarf den Zähler zurücksetzt, was zur Aufrechterhaltung der Systemzuverlässigkeit und -leistung beiträgt.

Binärdaten treten durch Pins PA, PB, PC und PD in das IC ein.Auf die entsprechenden Binärausgänge kann bei QA, QB, QC und QD zugegriffen werden. Sie liefern verarbeitete Zählungen, die für Aufgaben wie Zeitschaltungen und Frequenzteiler, die eine hohe Präzision fordern, größtenteils vorteilhaft sind.

Die Zählrichtung, ob Inkrementierung oder Dekrementierung, wird durch spezielle Takteingänge gesteuert.Mit dieser Fähigkeit können Sie die Zählsequenz des IC dynamisch einstellen und ihre Flexibilität in verschiedenen Anwendungen verbessern.Wenn das IC in praktischen Szenarien verwendet wird, wird der Taktimpuls sorgfältig geformt und Geräuschprobleme angehen, um falsche Zählungen zu vermeiden und sicherzustellen, dass die Schaltung zuverlässig funktioniert.

Vergleichende Analyse der Auf- und Abzähleranalyse

Up -Theke	Down Counter
Der UP -Schalter übergeht '0' bis zu seiner maximalen Grenze	Der Daunenschalter beginnt mit seinem Spitzenwert und steigt ab zu '0' '
Es zählt Ereignisse in einer aufsteigenden Sequenz	Es zählt Ereignisse in einer absteigenden Sequenz

Stärken und Einschränkungen von UP/Down -Zählern

Stärken

UP/Down -Zähler bieten eine Vielzahl von Vorteilen, insbesondere in der Welt von Integration in Hochgeschwindigkeitssysteme.Ihre unkomplizierte Flip-Flop-Struktur unterstützt mühelose Konnektivität und führt häufig zu kostengünstigen Optionen für digitale Geräte, bei denen die Minimierung der Komplexität eine Priorität hat. Die Fähigkeit, in beide Richtungen und nach unten zu zählen, ist die Vielseitigkeit, die sich in Anwendungen wie digitalen Uhren oder Ereigniszusammen, in denen die bidirektionale Zählung wünschenswert ist, von Vorteil ist. Darüber hinaus leuchtet ihre Funktionalität in Testsystemen, die zur Bestätigung logischer Signale verwendet werden.Praktische Anwendungen schätzen ihre. Unkompliziertes Design, was ein einfacheres Debugging und Wartung gewährleistet und einen bemerkenswerten Vorteil für Sie auf Problemlösungs- und Optimierungsaufgaben bietet.

Einschränkungen

Trotz der Stärken weisen nach oben/Ab -Zähler besondere Einschränkungen auf, insbesondere in Bezug auf Präzision bei erhöhten Frequenzen. Mit steigenden Betriebsgeschwindigkeiten können sie auf Ungenauigkeiten stoßen und Herausforderungen in Systemen stellen, die eine hohe Zuverlässigkeit priorisieren. Diese Ungenauigkeiten stammen häufig aus der Abhängigkeit von der externen Taktsynchronisation, was speziell möglicherweise Erfordernde zusätzliche Flip-Flop-Schaltungen.Solche Anforderungen können Erhöhen Sie die Komplexität der Schaltung und führen Sie potenzielle Zeitverzögerungen ein.Darüber hinaus bei der Verwaltung komplizierter Bitsysteme, Alle mit den Zählern verbundenen Verzögerungen können verschärfen, beeinflussen die Gesamtsystemleistung.Infolgedessen können Sie häufig alternative Lösungen oder zusätzliche Komponenten untersuchen, um diese Effekte zu mildern und ihre Strategien auf verbesserte Synchronisationstechniken zu stützen.Die Navigation dieser Kompromisse erfordert eine nachdenkliche Bewertung der Systemanforderungen und wie sich solche Elemente auf die Leistung auswirken können, und lenkt Sie häufig auf strategische Designverbesserungen, die auf bestimmte Anwendungsanforderungen zugeschnitten sind.

Verwendung von UP/Down -Zählern

Automatische Umkehrungen

In der Welt der Systemtechnik, die eine akribische Kontrolle erfordert, führen die Auf-/Down -Zähler eine nützliche Funktion ein: die automatische Anpassung der Zählrichtung an festgelegten Grenzen.Diese Anpassungsfähigkeit unterstützt einen makellosen Übergang zwischen Vorwärts- und Rückwärtszählung.Eine solche Funktion wird in automatisierten Umgebungen besonders geschätzt, in denen sich die Verfolgung der Bewegung in beide Richtungen zutiefst die Betriebseffizienz auswirkt.Die industrielle Robotik nutzen beispielsweise dieses Attribut, um die Genauigkeit nach Erreichen ihrer Bewegungsgrenzen zu gewährleisten.

Uhrendrenner

Innerhalb digitaler elektronischer Systeme tragen UP/Down -Zähler erheblich zur Herstellung von Taktivider bei, die die Häufigkeit von Taktsignalen ordentlich modulieren.Diese Modulation hilft bei der Konstruktion von Timing -Signalen, die für das Führen verschiedener Komponenten bei unterschiedlichen Frequenzen innerhalb eines integrierten Systems von entscheidender Bedeutung sind.Durch das Anbieten von Uhren unterschiedlicher Geschwindigkeiten spielen diese Zähler eine wichtige Rolle bei der Synchronisierung verschiedener Prozesse, wodurch einzigartige Systemanforderungen erfüllt werden.

Parkmanagementsysteme

In städtischen Räumen, die mit Verkehr erstickt sind, liefern Up/Down -Zähler dynamische Lösungen über Parkmanagementsysteme.Durch methodisch erhöhtes Zählen mit dem Eintritt jedes Fahrzeugs und der Verringerung des Ausstiegs bieten diese Zähler rechtzeitige Aktualisierungen für verfügbare Parkplätze.Dieser tatsächliche Tracking -Mechanismus unterstützt die effiziente Nutzung in der Parkinfrastruktur und bereichert Ihre Erfahrung.

Frequenzpartitionierung

Bei Aufgaben, die eine Frequenz -Partitionierung in Kommunikationsnetzwerken beinhalten, erweisen sich Up/Down -Zähler aufgrund ihres geringen Rauschens und einem verringerten Stromverbrauch als außergewöhnlich vorteilhaft.Diese Zähler helfen bei der akribischen Aufteilung und dem Management von Frequenzen und ermöglichen die Unterbringung mehrerer Kanäle innerhalb eines Netzwerks.In Umgebungen mit umfangreicher Signalverarbeitung sorgt die Verwendung solcher Zähler minimaler Störungen und sorgt für die Integrität und Qualität von Kommunikationssignalen.

Asynchrone Decadal Counting

Up/Down -Zähler ermöglichen eine asynchrone dekadische Zählung, die für Anwendungen verwendet wird, bei denen Operationen unabhängig von globalen Uhren auftreten.In asynchronen Systemen bieten diese Zähler einen zuverlässigen Ansatz, um die Basis-10-Zählung zu erreichen, die in der Anpassungsfähigkeit ohne Präzision hervorgeht.Ihr Dienstprogramm strahlt in Systemen, die über unterschiedliche Bedingungen hinweg betrieben werden, und passt reibungslos an, ohne die Genauigkeit zu beeinträchtigen.

Abschluss

In diesem Artikel geht es in die komplizierten Design- und operativen Aspekte des UP/Down -Zählers ein und konzentriert sich auf den 74193 IC.Bekannt für seine doppelten Zählfähigkeiten - sowohl aufsteigend als auch absteigend - verfügt über verschiedene Anwendungen, von ausgefeilten Parksystemen bis hin zu komplizierten Aufgaben der Frequenzabteilung.Wenn sich technologische Landschaften verändern, kann ein tiefes Verständnis dieser Komponenten die Innovation und die Effizienz steigern.Das Versorgungsunternehmen des Auf und Ab -Zählers erstreckt sich über konventionelle Anwendungen hinaus und wagt sich in automatisierte Systeme, in denen genaue Zählmechanismen die Wirksamkeit verbessern.In dynamischen Verkehrsmanagementlösungen spielen solche Zähler beispielsweise eine wichtige Rolle, indem sie tatsächliche Daten zur Optimierung des Flusses integrieren.Durch die Nutzung der Vielseitigkeit des Geräts können die Herausforderungen in verschiedenen Sektoren maßgeschneiderte Strategien erfüllen.Aus branchenspezifischen Erkenntnissen kann die genaue Implementierung dieser Zähler die Systemleistung erheblich steigern.
