Hersteller Teilnummer

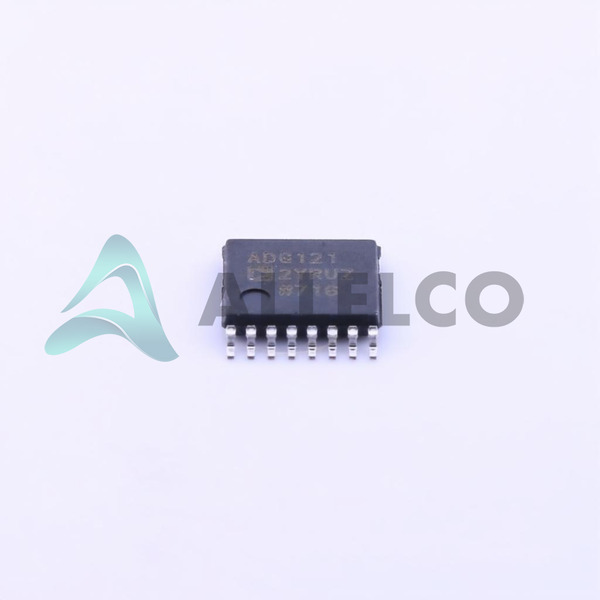

ADG1212YRUZ
Hersteller
Analoge Geräte
Einführung
Hochleistungs-Schnittstellenkomponente für Signalrouting-Anwendungen.
Produktfunktionen und Leistung
Analogschalter mit 4-Kanal-Einpole-Einzelpolfen (SPST)
Präzisionssignal-Routing mit geringem Widerstand im Stadium von 190 Ohm
Ausgezeichneter Kanal-zu-Kanal-Matching bei 2,5 Ohm
Robustes Signalhandling mit einer 1 GHz -3dB -Bandbreite
Minimale Ladungsinjektion von -0,3pc
Kapazität mit niedriger Kanalkapazität von 1,1PF CS (AUS) und 1,2PF -CD (AUS)
Ultra-niedriger Leckstrom von 100pa Max
Hohe Isolation mit Übersprechen von -90 dB @ 1MHz
Schnelle Schaltzeiten von 130 ns für die Einschaltung und 115 ns für die Ausschalten
Produktvorteile
Hochleistungsspezifikationen für anspruchsvolle Anwendungen
Zuverlässige und konsistente Signalrouting, die durch Kanalanpassung bereitgestellt wird
Entwickelt für hochfrequente Signalschaltungen auf 1 GHz
Ausgezeichnete Isolationseigenschaften sorgen für minimale Signalstörungen
Wichtige technische Parameter
Resistenz im Staat
Kanal-zu-Kanal-Matching (ΔRON): 2,5 OHM
Spannung - Versorgungsbereich: 5 V bis 16,5 V (Single), ± 4,5 V bis ± 16,5 V (Dual)
Zeitschalter (ton, toff) (max): 130ns, 115ns
-3db Bandbreite: 1 GHz
Ladungsinjektion: -0,3pc
Kanalkapazität: 1.1PF, 1.2PF
Leckstrom (max): 100pa
Übersprechen: -90 dB @ 1MHz
Betriebstemperaturbereich: -40 ° C bis 125 ° C
Qualitäts- und Sicherheitsmerkmale
Gebaut, um einen breiten Betriebstemperaturbereich zu bewältigen
Entwickelt für niedrige Stromversorgung und minimale Leckage
Einhaltung der Qualitäts- und Sicherheitsstandards der Branche
Kompatibilität
Kompatibel mit einer Vielzahl von Versorgungsspannungen
Oberflächenmontagepaket für eine einfache Integration in verschiedene Schaltungskonstruktionen
Anwendungsbereiche
Präzisionsinstrumentierung
Datenerfassungssysteme
Kommunikationsausrüstung
Audio- und Videosignalrouting
Produktlebenszyklus
Aktiver Produktstatus, nicht kurz vor dem Absetzen
Zukunftssicher mit Verfügbarkeit von Ersatz oder Upgrades
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Bandbreite und schnelle Schalterzeiten für die schnelle Signalrouting
Niedriger Widerstand im Stadium und Kanal-zu-Kanal-Matching-Verbesserung der Signalintegrität
Die Eignung der breiten Anwendung reichen von Audio bis hochfrequenter Signale
Entwickelt für hochpräzise und hohe Zuverlässigkeitsanwendungen
Erweiterter Betriebstemperaturbereich für die Verwendung in harten Umgebungen
Das Surface Mount -Paket erleichtert das PCB -Design und die Akzeptanz in mehrere Designs
