Hersteller Teilnummer

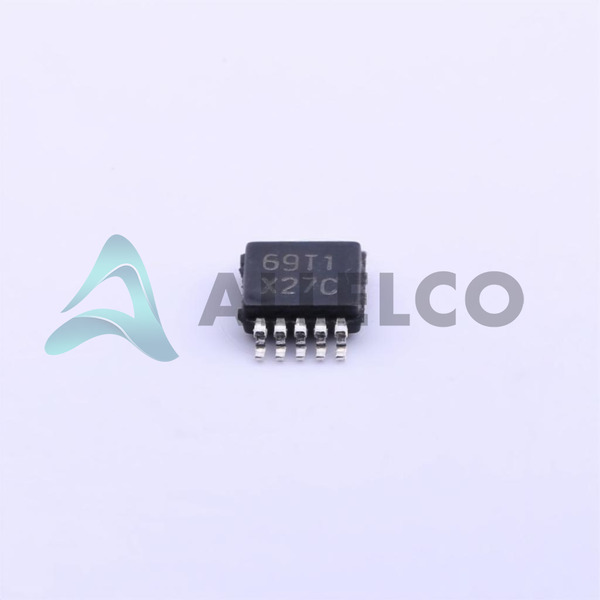

ADC124S101CIMM
Hersteller
Texas Instrumente
Einführung
Der ADC124S101CIMM ist ein Hochgeschwindigkeits-4-Kanal-Analogon-zu-Digital-Konverter, der von Texas Instruments erstellt wurde und für die Datenerfassung in Anwendungen entwickelt wurde, die eine hohe Genauigkeit und Geschwindigkeit erfordern.
Produktfunktionen und Leistung
12-Bit-Auflösung, die eine hohe Präzision liefert
1m Proben pro Sekunde Stichprobenrate für die schnelle Datenerfassung
4 Eingangskanäle für ein-endende Eingangsmessungen für Multisignalmessungen
SPI- und DSP -kompatible Datenschnittstelle für eine flexible und effiziente Kommunikation
MUX-S/H-ADC-Konfiguration Optimierung der Signalerfassung
SAR (Successive Approxation Register) Architektur, um genaue und wiederholbare Messungen sicherzustellen
Arbeitet mit Versorgungsspannungsbereich von 2,7 V und 5,25 V, wobei verschiedene Netzteile geliefert werden
Produktvorteile
Hochgeschwindigkeitsbetrieb für dynamische Signalanalyse geeignet
Präzise Messungen mit 12-Bit-Auflösung
Flexible Schnittstellenoptionen mit SPI- und DSP -Unterstützung
Niedriger Stromverbrauch unterstützt batteriebetriebene Anwendungen
Breiter Betriebstemperaturbereich (-40 ° C bis 85 ° C), um die Zuverlässigkeit in rauen Umgebungen zu gewährleisten
Wichtige technische Parameter
Auflösung: 12 Bit
Stichprobenrate: 1 MSPs
Anzahl der Eingänge: 4
Eingabetyp: Single Ended
Datenschnittstelle: SPI, DSP
Versorgungsspannung: 2,7 V bis 5,25 V Analo/Digital
Betriebstemperatur: -40 ° C bis 85 ° C
Paket: 10-TFSOP, 10-msop
Qualitäts- und Sicherheitsmerkmale
Hergestellt von einem Leiter in Halbleitergeräten, um eine hohe Qualität und Zuverlässigkeit zu gewährleisten
Einhaltung der Sicherheits- und Qualitätsnormen der Branche Standard
Kompatibilität
Breite Kompatibilität mit Mikrocontrollern und DSPs über SPI -Schnittstelle
Anwendungsbereiche
Instrumentierung und Sensor -Schnittstelle
Datenerfassungssysteme
Medizinische Ausrüstung
Automobilsysteme
Unterhaltungselektronik
Produktlebenszyklus
Produktstatus: veraltet
Unter Berücksichtigung des veralteten Status sollten neue Projekte nach den neuesten Alternativen suchen oder Texas -Instrumente für Ersatz und Upgrades konsultieren
Wichtige Gründe für die Auswahl dieses Produkts
Hochgeschwindigkeitsabtastrate ideal für schnelle Signalverarbeitungsanwendungen
Vielseitigkeit in Anwendungen aufgrund mehrerer Eingangskanäle und breitem Spannungsbereich
Robuste Leistung unter extremen Temperaturbedingungen
Einfache Integration mit vorhandenen digitalen Systemen über Standardschnittstellen
Die Zuverlässigkeit von Texas-Instrumenten als Hersteller, um langfristige Leistung und Unterstützung zu gewährleisten
