ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Netzschalter, Treiber ladenTPS2561DRCR

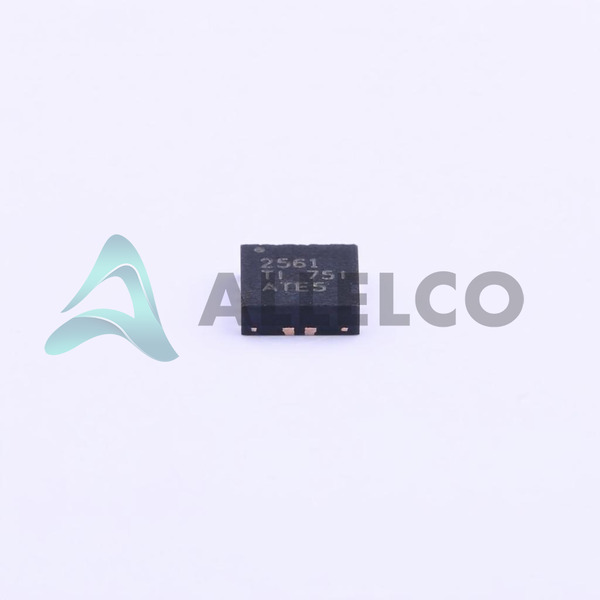

TPS2561DRCR Image
TPS2561DRCR Image - 1TPS2561DRCR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TPS2561DRCR - Texas Instruments

Hersteller Artikelnummer
TPS2561DRCR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TPS2561DRCR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Lagerstatus:
57,510 Stück verfügbar, neu und original
Teile Beschreibung
IC PWR SWITCH N-CHAN 1:2 10VSON
Verpackung
10-VSON (3x3)
Datenblatt
TPS2561DRCR.pdf

HTML -Datenblatt

TPS2560/61.pdf

PCN -Baugruppe/Herkunft

2.73KHz.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 57510
  • Einzelpreis: $0.517
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.517 $0.52
10+ $0.427 $4.27
30+ $0.382 $11.46
100+ $0.339 $33.90
500+ $0.274 $137.00
1000+ $0.26 $260.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite

Spezifikation

TPS2561DRCR Tech -Spezifikationen
Texas Instruments - TPS2561DRCR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TPS2561DRCR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Versorgung (Vcc / Vdd) Not Required
Spannung - Last 2.5V ~ 6.5V
Schaltertyp General Purpose
Supplier Device-Gehäuse 10-VSON (3x3)
Serie -
Rds On (Typ) 44mOhm
Verhältnis - Eingang: Ausgang 1:2
Verpackung / Gehäuse 10-VFDFN Exposed Pad
Paket Tape & Reel (TR)
Ausgabetyp N-Channel
Produkteigenschaften Eigenschaften
Ausgangskonfiguration High Side
Betriebstemperatur -40°C ~ 125°C (TJ)
Anzahl der Ausgänge 2
Befestigungsart Surface Mount
Schnittstelle On/Off
Eingabetyp Non-Inverting
Eigenschaften Slew Rate Controlled, Status Flag
Fehlerschutz Current Limiting (Adjustable), Over Temperature, UVLO
Strom - Ausgabe (max) 2.5A
Grundproduktnummer TPS2561

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 2 (1 Year)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

TPS2561DRCR Image
TPS2561DRCR (1)

Hersteller Teilnummer

TPS2561DRCR

Hersteller

Texas Instrumente

Einführung

Der TPS2561DRCR ist ein Dual-Kanal-, präzisionsempfindlicher Stromverteilungsschalter, der für Anwendungen ausgelegt ist, die Stromverteilung und Schutz erfordern.

Produktfunktionen und Leistung

Doppelkanal-Leistungsverteilungsschalter

Präzisionsverstellbarer Strombegrenzung

Slid Rate kontrollierte Einschalten

Status -Flag -Ausgänge für die Fehleranzeige

Outemperaturschutz

Unterspannungssperrung (UVLO)

Produktvorteile

Hohe Integration für vereinfachtes Design

Schutzmerkmale verbessern die Systemzuverlässigkeit

Das kompakte 10-VSON-Paket speichert PCB-Speicherplatz

Breit 2,5 V bis 6,5 V Betriebsbereich berücksichtigen verschiedene Anwendungen

TPS2561DRCR Image
TPS2561DRCR (2)

Wichtige technische Parameter

Schaltertyp: Allgemeiner Zweck

Anzahl der Ausgänge: 2

Verhältnis - Eingang: Ausgabe: 1: 2

Ausgangskonfiguration: hohe Seite

Ausgangstyp: N-Kanal

Schnittstelle: Ein/Aus

Spannung - Last: 2,5 V bis 6,5 V

Strom - Ausgang (max): 2,5a

RDS auf (Typ): 44MOHM

Betriebstemperatur: -40 ° C bis 125 ° C

Qualitäts- und Sicherheitsmerkmale

Strombegrenzung (einstellbar)

Über Temperaturschutz

Unterspannungssperrung

Kompatibilität

Die Geräte mit der Standardkontrolllogik.

Anwendungsbereiche

USB -Leistungsverteilung

Peripherie -Port -Stromverwaltung

Hot-Swap-Stromverwaltung

Produktlebenszyklus

Aktiver Produktstatus

Nicht als kurz vorgestellt

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Präzisionsstrombegrenzung verbessert die Systemsicherheit

Die totenrate kontrollierte Einschaltung vermeidet die Stromausfälle in Einspannungsstörungen

Breiter Betriebstemperaturbereich für industrielle Anwendungen geeignet

Kompakte Verpackung für platzbeschränkte Designs

Mehrere eingebaute Schutzmerkmale reduzieren die Anzahl der Komponenten

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TPS2561DRCR.

Produkteigenschaften TPS2561ADRCR TPS2561QDRCRQ1 TPS2561AQDRCRQ1 TPS2560DRCR
Artikelnummer TPS2561ADRCR TPS2561QDRCRQ1 TPS2561AQDRCRQ1 TPS2560DRCR
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Ausgabetyp - Current - Unbuffered Voltage - Buffered -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Eigenschaften - - - Simultaneous Sampling
Spannung - Versorgung (Vcc / Vdd) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Fehlerschutz - - - -
Serie - - - -
Strom - Ausgabe (max) - - - -
Schnittstelle - - - -
Schaltertyp - - - -
Anzahl der Ausgänge - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Rds On (Typ) - - - -
Spannung - Last - - - -
Ausgangskonfiguration - - - -
Eingabetyp - - - Differential
Befestigungsart - Surface Mount Through Hole Surface Mount
Verhältnis - Eingang: Ausgang - - - -

TPS2561DRCR Datenblatt PDF
