Hersteller Teilnummer

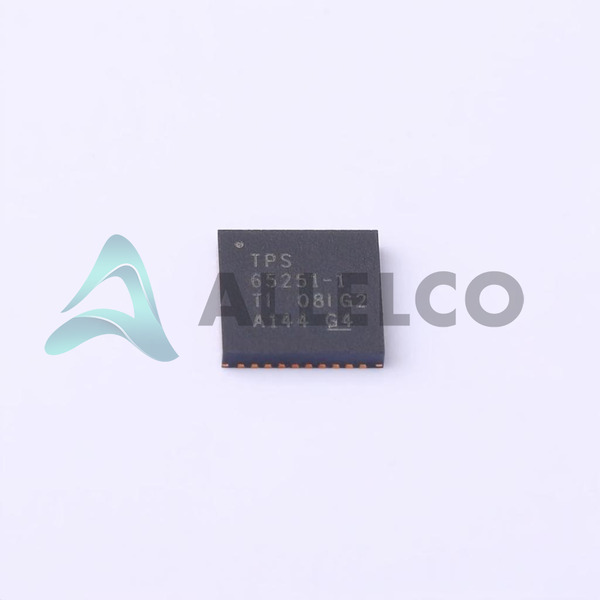

Tps65251-1rhar
Hersteller
Texas Instrumente
Einführung
Das TPS65251-1rhar von Texas Instruments ist ein vielseitiges Leistungsmanagement integrierter Schaltkreis (PMIC), das für DC DC-Switching-Regulatoren mit einstellbarem Ausgang mit Topologie (Buck) ausgelegt ist.
Produktfunktionen und Leistung
Dreifachausgangskanäle für das vielseitige Stromversorgungsmanagement.
Einstellbare Ausgangsspannung von 0,8 V bis 17 V, um einen weiten Anwendungsbereich aufzunehmen.
Unterstützt den Eingangsspannungsbereich von 4,5 V bis 18 V und für verschiedene Leistungsumgebungen geeignet.
In der Lage, den Ausgangsstrom von 3A und 2A zu liefern und hohe Strombedarf zu erfüllen.
Bietet einen flexiblen Schaltfrequenzbereich von 300 kHz bis 2,2 MHz, wodurch eine Optimierung zwischen Effizienz und Komponentengröße ermöglicht wird.
Integriert in einen synchronen Gleichrichter für eine verbesserte Effizienz.
Arbeitet über einen weiten Temperaturbereich von -40 ° C bis 125 ° C.
Produktvorteile
Hohe Effizienz und Flexibilität bei der Unterstützung verschiedener Stromanforderungen.
Compact 40-VFQFN Exposed Pad Paket spart den Platinenraum.
Die Multi-Output-Funktionalität verringert die Notwendigkeit zusätzlicher Leistungsregulatoren.
Vielseitiger Schaltfrequenzbereich für maßgeschneiderte Leistung.
Robuster Betrieb unter unterschiedlichen Temperatur- und Eingangsbedingungen.
Wichtige technische Parameter
Anzahl der Ausgänge: 3
Spannungseingang (min): 4,5 V
Spannungseingang (max): 18 V
Spannungsausgang (min/fest): 0,8 V
Spannungsausgang (max): 17V
Stromausgabe: 3a, 2a
Frequenzumschaltung: 300 kHz ~ 2,2 MHz
Betriebstemperatur: -40 ° C ~ 125 ° C (TJ)
Qualitäts- und Sicherheitsmerkmale
Gebaut, um harten industriellen Umgebungen in bestimmten Betriebstemperaturbereichen standzuhalten.
Entworfen und hergestellt von Texas Instruments, um eine hohe Zuverlässigkeit und Leistung zu gewährleisten.
Kompatibilität
Kompatibel mit einem breiten Bereich elektronischer Geräte, die ein einstellbares, effizientes Stromverwaltung erfordern, insbesondere solche in der Eingangs- und Ausgangsspannung und den Stromspezifikationen.
Anwendungsbereiche
Industriesysteme
Computergeräte
Telekommunikationsgeräte
Unterhaltungselektronik
Produktlebenszyklus
Der Produktstatus ist aktiv und zeigt die kontinuierliche Produktion und Verfügbarkeit an.
Über potenzielle zukünftige Aktualisierungen oder Mitteilungen zum Absetzen des Produkts und zur Verfügbarkeit von Ersatz oder Upgrades suchen.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Vielseitige Anwendung aufgrund des breiten Eingangsspannungsbereichs und der Dreifachausgangsfunktion.
Hohe Effizienz und Leistung, die durch synchrone Korrektur und einstellbare Schaltfrequenz angeboten wird.
Zuverlässigkeit und Qualitätssicherung aus texanischen Instrumenten.
Geeignet für ein breites Spektrum für Industrie-, Computer-, Telekommunikations- und Unterhaltungselektronikanwendungen.
Kompakte Verpackungen und robuste Betriebsparameter machen es zu einer hervorragenden Wahl für räumlich begrenzte Anwendungen, die zuverlässiger Stromverwaltung erfordern.
