Eine vollständige Anleitung zum IRF540N MOSFET

Das IRF540N -MOSFET ist eine zuverlässige und vielseitige Komponente, die häufig in elektronischen Schaltungen verwendet wird.Es kann einen hohen Strom und die Spannung bewältigen und es ideal für Anwendungen wie Motorsteuerung, Leistungsumwandlung und Schalten.In diesem Artikel werden seine Funktionen, die PIN -Konfiguration, die praktischen Verwendungen und die Beispielschaltungen untersucht, um die Funktionen besser zu verstehen.

Katalog

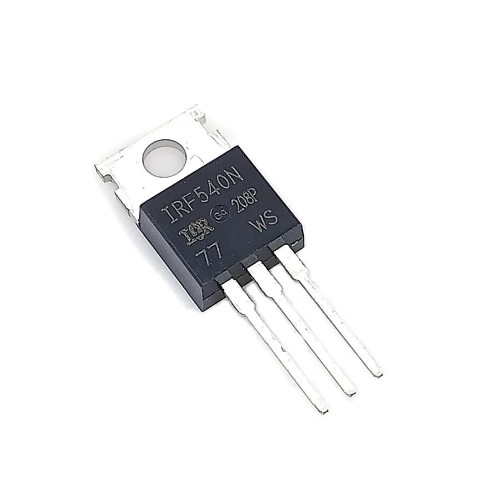

Einführung in das IRF540N MOSFET

Der IRF540N ist ein hocheffizientes Hexfet Power MOSFET, das von International Gleichrichter entwickelt wurde.Es zeichnet sich aus der Fähigkeit aus, mithilfe fortschrittlicher Verarbeitungstechniken sehr geringe Beständigkeit zu erreichen.Diese Funktion ermöglicht es ihm, Strom effizienter zu verarbeiten und gleichzeitig eine stabile Leistung in verschiedenen Anwendungen aufrechtzuerhalten.

Das TO-220-Paket macht es zu einer beliebten Wahl für kommerzielle und industrielle Projekte.Die Kombination aus Erschwinglichkeit und reduziertem thermischem Widerstand macht es für viele Ingenieure und Hobbyisten zu einer zuverlässigen Lösung.

Dieses MOSFET ist vielseitig und bietet eine zuverlässige Leistung in Anwendungen, die Schaltspannung und Strom erfordern.Sein unkompliziertes Design besteht aus drei Hauptterminals - Surce, Drain und Gate.Wenn ein Signal auf den Gate -Anschluss angewendet wird, aktiviert es die Verbindung zwischen Abfluss und Gate und ermöglicht den gewünschten Betrieb.Die ordnungsgemäße Verbindung dieser Anschlüsse ist für das Gerät wie beabsichtigt von wesentlicher Bedeutung.Andernfalls kann dies zu unerwarteten Ergebnissen führen.

Die Einfachheit und Anpassungsfähigkeit des IRF540N machen es zu einer hervorragenden Wahl für eine Vielzahl elektronischer Verwendungen, sei es in grundlegenden Schaltungen oder fortgeschritteneren Systemen.

PIN -Konfiguration von IRF540N MOSFET

Das IRF540N -MOSFET verfügt über eine Pin -Konfiguration, die aus drei Stiften besteht, die jeweils eine eigene Funktion bedienen.Das folgende Diagramm zeigt die Symbol- und Pin -Konfiguration dieses MOSFET -IC.

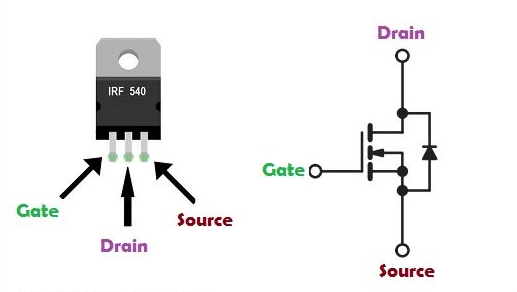

PIN -Konfiguration:

• Pin 1 (Quelle): Ermöglicht den Strom durch den Quellanschluss.

• Pin 2 (Tor): reguliert die Vorurteile des MOSFET.

• Pin 3 (Abfluss): Erleichtert den Stromfluss durch den Abflussanschluss.

Schlüsselmerkmale und Spezifikationen von IRF540N MOSFET

Parameter	Wert
Typ	N-Kanal-MOSFET mit kleinen Signalfähigkeiten
Peak Surge/Avalanche -Stromwiderstand	Voll widerstandsfähig
Kontinuierlicher Abflussstrom (ID)	33a bei 25 ° C.
Betriebstemperatur	Bis zu 175 ° C.
Gepulster Abflussstrom	110a
Schaltkapazität	Sehr schnell
Gate -Schwellenspannung (VGS)	Min: 2v, max: 4v
Technologie	Fortgeschritten und raffiniert
Paket	To-220
Spannung vom Tor zu Quelle (VGS)	± 20 V
Kompatibilität	Geeignet für Arduino Boards
Spannung von Drain zu Quelle (VDS)	100V
Widerstand	Sehr niedrig
Zeitschaltzeit	35ns
Ausbausendzeit	35ns

Äquivalente von IRF540N MOSFET

• Irfz44

• RFP30N06

• IRF3205

• 2n3055

Schaltplan und Verwendung von IRF540N -MOSFET

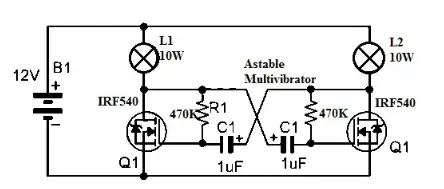

Das unten stehende Schaltplan zeigt eine einfache Zwei-Lampen-Blinkerschaltung, die mit dem IRF540N-MOSFET erstellt wurde.Dieses Design enthält einen artischen Multivibrator, wodurch es für Hochleistungs-Lampenblitzanwendungen gut geeignet ist.

Die zum Zusammenbau dieser Schaltung erforderlichen Komponenten sind:

• Zwei 470k -Widerstände

• Zwei IRF540N -MOSFETs

• eine 12 -V -Batterie

• Zwei 10W -Lampen

• Zwei 1UF -Kondensatoren

Diese Schaltung ist unkompliziert, insbesondere zum Erstellen von Blinktenlicht -Displays.Es wird üblicherweise für LED -Displays verwendet, kann jedoch auch für höhere Wattzahllampen oder Glühbirnen angepasst werden, was zusätzliche Herausforderungen darstellen kann.

Um dieses Setup mit Strom zu versorgen, wird eine 12 -V -Batterie verwendet.Wenn ein höherer Stromfluss erforderlich ist, um die Last zu unterstützen, werden zwei IRF540N -MOSFETs in die Schaltung hinzugefügt.Mit dieser Anordnung kann der Stromkreis bis zu 10A oder 100 Watt Lampen verarbeiten.Für konsequentes Blinken sind die Widerstände und Kondensatoren auf die gleichen Werte eingestellt, wobei R1 gleich C2 entspricht, um sicherzustellen, dass beide Lampen gleichzeitig blinken.

Vorteile der Verwendung von IRF540N MOSFET

Großer sicherer Betriebsbereich

Das IRF540N -MOSFET ist mit einer planaren Zellstruktur gebaut, die einen weit sicheren Betriebsbereich bietet.Dies bedeutet, dass es mit hohem Stromniveau zuverlässig umgehen kann, ohne Schäden am Gerät zu riskieren, was Ihnen das Vertrauen in seine Leistung unter anspruchsvollen Bedingungen verleiht.

Hohe Stromkapazität

Mit der Fähigkeit, bis zu 195A Strom zu tragen, ist der IRF540N-MOSFET für Anwendungen gut geeignet, für die große Mengen an Strom behandelt werden müssen.Diese Funktion macht es zu einer zuverlässigen Wahl für Hochleistungsschaltungen und -systeme.

Einhaltung von Standards

Der IRF540N erfüllt JEDEC -Standards und gewährleistet eine konsequente Qualität und Leistung.Dies macht es zu einer vertrauenswürdigen Komponente für den professionellen Einsatz in verschiedenen Branchen und Projekten.

Branchenstandardpaket

Sein Paket für das Durchloch-TO-220 folgt weithin anerkannte Branchenstandards.Dies ermöglicht eine einfache Integration in vorhandene Designs und gewährleistet die Kompatibilität mit vielen Schaltungskonfigurationen.

Breite Verfügbarkeit

Der IRF540N ist für die Verteilung optimiert, sodass es durch verschiedene Lieferanten leicht verfügbar ist.Die Zugänglichkeit bedeutet, dass Sie es problemlos für Ihre Projekte ohne Verzögerungen beziehen können.

Optimiert für das Umschalten von Anwendungen

Der IRF540N wurde mit fortschrittlicher Siliziumtechnologie entwickelt und bietet außergewöhnlich gut in der Umstellung von Anwendungen unter 100 kHz.Dies macht es zu einer guten Wahl für Schaltkreise, die eine schnelle und effiziente Schaltleistung erfordern.

Praktische Anwendungen von IRF540N MOSFET

Hochstromlasten fahren

Das IRF540N -MOSFET kann Ladungen bis zu 23A anführen, wodurch es für Stromversorgungsgeräte geeignet ist, die einen hohen Strom erfordern.Die Zuverlässigkeit bei der Behandlung solcher Lasten sorgt dafür, dass ein konsequenter Betrieb.

Integration mit Mikrocontrollern und Arduino

Dieses MOSFET wird häufig mit Mikrocontrollern und Arduino-Boards zum Schalten auf Logikebene gepaart.Es ermöglicht eine nahtlose Kommunikation zwischen Kontrollkreisläufen und Hochleistungsgeräten.

Motordrehzahlregelung und Lichtdimmen

Das IRF540N ist ideal für Anwendungen wie Motordrehzahlregelung und leichte Dimmen.Die effizienten Schaltfunktionen ermöglichen reibungslose Anpassungen und eine präzise Steuerung.

Anwendungen umschalten

Dank seiner Fähigkeit, maximale Strom mit Logikebene zu bewältigen, passt der IRF540N perfekt für verschiedene Schaltanwendungen, von einfachen Schaltungen bis hin zu komplexen Systemen.

Hochleistungs-Gerätewechsel

Dieser MOSFET ist so konzipiert, dass Hochleistungsgeräte effektiv wechseln.Die robuste Konstruktion sorgt für die Zuverlässigkeit bei der Verwaltung schwerer Lasten.

LED -Blinker und Dimmer

Es wird üblicherweise in Schaltungen für LED -Blinker und -Dimmer verwendet und bietet einen effizienten und konsistenten Betrieb in Beleuchtungsanwendungen.

Wechselrichter und Konverter

Der IRF540N leistet in Wechselrichter- und Konverterschaltungen gut und trägt zu einer effizienten Leistungsumwandlung und einer ständigen Leistung in solchen Systemen bei.

Dieses MOSFET-IC eignet sich gut für Hochleistungs-DC-Schaltanwendungen, einschließlich Hochstrom-SMPs, Wechselrichterschaltungen mit kompakten Ferrit- oder Eisenkernen, Stromverstärker, Buck- und Boost-Wandlern und Robotik.

Beispielschaltungsanwendungen für IRF540N MOSFET

Motorkontrolle

Wenn es um motorische Steuerung geht, ist das IRF540N -MOSFET eine ausgezeichnete Wahl.Motoren erfordern häufig ein Leistungsgerät, das hohe Ströme bewältigen, Spannungsanforderungen standhalten und mit schnellen Schaltgeschwindigkeiten arbeiten.Dieses MOSFET erfüllt all diese Anforderungen und macht es für die Steuerung von DC -Motoren in verschiedenen Anwendungen zuverlässig.Das robuste Design stellt sicher, dass es auch unter anspruchsvollen Bedingungen effizient funktioniert.

Buck Converter

Buckwandler erfordern Komponenten, die hohe Ströme umgehen und mit präzisen Geschwindigkeiten umschalten können.Das IRF540N -MOSFET zeichnet sich in diesem Bereich aus und ermöglicht es, in Buck- und Steigerung der Konverterschaltungen nahtlos zu funktionieren.Unabhängig davon, ob Sie Spannungsniveaus verwalten oder die Stromversorgung zurückschöpfen, diese MOSFET sorgt für einen reibungslosen und konsistenten Betrieb.

Power -Wechselrichter

Der IRF540N wird häufig in Stromwechselrichtern verwendet, die für Hochleistungsanwendungen ausgelegt sind.Es kann die erheblichen Leistungsanforderungen dieser Geräte erfüllen und es zu einer zuverlässigen Option für Energieumwandlungssysteme macht.Seine Fähigkeit, schnell zu wechseln und hohe Ströme zu verwalten, sorgt für eine stabile Leistung in Wechselrichterschaltungen.

Sonnenschalter mit Nullabfällen

Solarmodule befassen sich häufig mit hohem Stromniveau, und das IRF540N -MOSFET eignet sich perfekt für die Verwaltung dieser Lasten.Die hervorragenden Leistungsschaltfunktionen machen es zu einer guten Wahl für Solar-Controller-Anwendungen.Durch die Minimierung von Spannungsabfällen hilft dieses MOSFET bei der Verbesserung der Effizienz der Solarenergiesysteme und sorgt dafür, dass die Stromversorgung effektiv übertragen wird.
