Eine Anleitung zum A3144 Magnetic Hall Effect -Sensor

Hallsensoren, die häufig als Hall -Effekt -Sensoren bezeichnet werden, verwenden das Hall -Effekt -Prinzip, um Magnetfelder und deren Variationen zu erkennen und zu messen.Diese Sensoren sind aufgrund ihrer Präzision und Zuverlässigkeit bei der Erkennung von Magnetfeld in verschiedenen Bereichen weit verbreitet.In dieser Diskussion wird der A3144 -Hall -Sensor untersucht und seine operativen Parameter betonen.Wir werden uns mit seinen unterschiedlichen Eigenschaften befassen, die es zu einer wertvollen Komponente in verschiedenen Anwendungen mit Magnetfeldern machen.

Katalog

Die Grundlagen von Hallsensoren

Ein Hall -Sensor, der nach den Prinzipien des Hall -Effekts arbeitet, wird hauptsächlich zur Erkennung von Positionen der motorischen Wicklungsphase eingesetzt und diese Daten in elektrische Signale übersetzt.Durch die Interpretation von Signalen aus der Ausgabe des Hallelements kann ein Treiber die Position des Rotors bestimmen.Dies ermöglicht eine präzise Kommutierung und erleichtert den Betrieb des Motors und erzeugt ein rotierendes Magnetfeld, das die motorische Leistung ermöglicht.

Hall -Sensoren spielen eine Rolle bei der Erkennung der relativen Positionierung zwischen Stator und Rotor eines Motors, wodurch elektronische Phasenänderungen ermöglicht werden.Abhängig von ihren Anwendungsmethoden können diese Sensoren in lineare und Schalttypen eingeteilt werden.Lineare Hallsensoren bieten einen kontinuierlichen Spannungsausgang proportional zur Magnetfeldstärke.Schalten Sie die Hallsensoren und bieten Sie eine digitale Ein/Aus -Ausgabe an, sobald das Magnetfeld einen bestimmten Schwellenwert übertrifft.

Dieses Phänomen, das 1879 von Edwin Hall 1879 enthüllt wurde, manifestiert sich, wenn ein Stromversorger eines Magnetfeldes ausgesetzt ist und senkrecht zum Strom- und Magnetfeld senkrecht zum Potentialdifferenz erzeugt.Hallsensoren nutzen diese inhärente Eigenschaft, um Magnetfelder zu erkennen und so Positionsinformationen von motorischen Komponenten bereitzustellen.

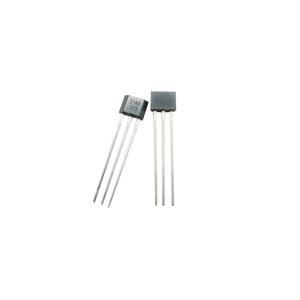

Der A3144 Hall Effect -Sensorüberblick

Hergestellt von Allegro Microsystems, die A3144 Der Hall -Effect -Sensor ist ein gutes Instrument im Bereich der Magnetfelderkennung.Dieser digitale Ausgangssensor zeichnet sich durch die Umsetzung von Schwankungen in Magnetfeldern in unterschiedliche elektrische Signale aus.Insbesondere, wenn ein Magnetfeld erkannt wird, schaltet der Ausgang des Sensors in einen niedrigen Zustand, während es in Abwesenheit eines Magnetfeldes hoch bleibt.Es arbeitet effektiv in einem Temperaturbereich von -40 ° C bis 150 ° C und integriert nahtlos in Systeme, die eine präzise Position, Magnetfeld und Geschwindigkeitserkennung benötigen.

Die dynamische Natur des Sensors macht es zu einer bevorzugten Wahl in verschiedenen Branchen.In Automobilsystemen überwacht es präzise CAM- und Kurbelwellenpositionen, wodurch die Motorleistung und Effizienz verbessert werden.Zu den Beiträgen zur industriellen Automatisierung gehören die Überwachung der Rotationsgeschwindigkeiten von Maschinen, die Unterstützung der betrieblichen Sicherheit und Effizienz.Seine Fähigkeit, weite Temperaturschwankungen zu ertragen, testet seine Widerstandsfähigkeit unter harten Umgebungsbedingungen weiter, was sie für Außenanwendungen geeignet ist.Der Beitrag des A3144 zu erneuerbaren Energiesystemen wie Windkraftanlagen kann nicht übersehen werden.Durch die Überwachung der Rotationsgeschwindigkeit von Turbinenblättern hilft es bei der Optimierung der Energieleistung, wodurch die Anpassungsfähigkeit und Bedeutung des Sensors in modernen Energielösungen demonstriert wird.

Ersatz und Äquivalente

• A3142

• HAL508SF

• OH090U

• SS49E

• US1881

Wer stellt den A3144 Hall Effect -Sensor her?

Allegro Microsystems, die für die Gestaltung und Herstellung des A3144 -Hall -Effect -Sensors anerkannt sind, ist in den Bereichen Ingenieurwesen, Entwicklung und Vermarktung von Sensor und spezialisierten analogen ICS -ICs ausgezeichnet.Die von Allegro entwickelten Komponenten werden für ihre großartigen Beiträge zum Automobil- und Industriesektor bewundert, was den starken Marktabdruck des Unternehmens unterstreicht.

Die vielfältige Produktaufstellung von Allegro ist in drei Hauptkategorien organisiert: Sinn, Regulierung und Antrieb.Diese Sensoren wie Stromsensoren, Schalter und Magnetgeschwindigkeitssensoren helfen Industrien, verschiedene Parameter mit Genauigkeit und Zuverlässigkeit zu überwachen, was zu einer besseren Effizienz führt.In der Automobilindustrie sorgen diese Sensoren beispielsweise genau, um Geschwindigkeit und Position zu messen, was für die Sicherheit und die optimale Fahrzeugleistung am besten geeignet ist.Allegro Microsystems durch die Verwendung fortschrittlicher integrierter Schaltkreise (ICs) in Automobil- und Industrieanwendungen ist sowohl in Bezug auf Leistung als auch Zuverlässigkeit große Fortschritte.Ihr tiefes Verständnis der Bedürfnisse und Herausforderungen bei den Benutzern und Herausforderungen für die kontinuierliche Innovation in der Sensortechnologie und des Energieverwaltungsmanagements, sodass sie den aktuellen Marktanforderungen gerecht werden und gleichzeitig zukünftige Branchentrends vorwegnehmen.

Merkmale des A3144 Hall Effect -Sensors

Kompaktes Design und Raumeffizienz

Der A3144 Hall Effect -Sensor verfügt über ein minimalistisches Design, das reibungslos in verschiedene Leiterplattenanwendungen passt.Diese Kompaktheit bewahrt nicht nur wertvollen Raum, sondern verbessert auch die Eleganz des elektronischen Layouts.In komplexen Systemen, in denen jeder Millimeter zählt, erleichtert dieses durchdachte Design effizientere und optimierte elektronische Konstrukte.

Magnetische Empfindlichkeit und Erkennungsgenauigkeit

Der Sensor verfügt über eine bemerkenswerte Fähigkeit, kleine dauerhafte Magnete zu erkennen.Diese hohe Empfindlichkeit sorgt für eine präzise Erkennung von Magnetfeldern, was sich in Szenarien als nützlich erweist, die eine genaue Positionsempfindung erfordern.Die Zuverlässigkeit des A3144 erkennt selbst die subtilsten Änderungen in Magnetfeldern zu einer Anlaufstelle für Präzisionsinstrumente, bei denen jeder Genauigkeitsanteil Gewicht hat.

Eingebauter Rückspannungsschutz

Ausgestattet mit integriertem Umkehrspannungsschutz ist der Sensor aufgrund falscher Stromversorgungsverbindungen vor potenziellem Schaden abgeschirmt.Dieser Schutzmechanismus verbessert die Haltbarkeit und Zuverlässigkeit des Sensors - Vernunft, die die Chancen von Betriebsfehlern verringern.Durch die Einbeziehung dieses Merkmals ist der Sensor gut für Umgebungen geeignet, in denen die Inkonsistenzen der Stromversorgung eine Bedrohung darstellen, seine Lebensdauer verlängern und eine kontinuierliche Leistung sicherstellen können.

Betriebstemperaturbereich

Der breite Betriebstemperaturbereich von -40 ° C bis 150 ° C zeigt die Robustheit des Sensors.Dies macht es sowohl für industrielle als auch für Automobilanwendungen zutreffend, bei denen Geräte erhebliche Temperaturschwankungen ausgesetzt sind.In rauen Umgebungen ist die Temperaturschwankungen an der Stelle.Die Widerstandsfähigkeit der A3144 in solchen Extremen sorgt für die unnachgiebige Leistung, sei es bei kaltem oder sengenden Hitze.

Unidirektionale Empfindlichkeit

Die unidirektionale Empfindlichkeit des A3144 Hall Effect Sensors, die ausschließlich auf Änderungen der Magnetfelder in einer Richtung reagiert, bietet ein klares und eindeutiges Signal.Dieses Merkmal erweist sich in Anwendungen, die eine Richtungssenkung erfordern, von unschätzbarem Wert, z. B. die Position eines Ganges oder die Verfolgung der Bewegung eines mechanischen Teils.In Kombination mit präziser Kalibrierung garantiert die unidirektionale Empfindlichkeit die Lieferung genauer Daten, die frei von unerwünschtem Rauschen sind und Aufgaben bestreiten, bei denen Klarheit und Präzision nicht verhandelbar sind.

PIN -Layout des A3144 Hall Effect -Sensors

Der A3144 -Sensor verfügt über eine Triade von Stiften, die jeweils eine eindeutige Rolle für den ordnungsgemäßen Sensorbetrieb bedienen:

• Pin 1 (VCC): Dieser Stift ist für die Verbindung mit der Stromversorgung, der Energieversorgung des Sensors verantwortlich und ermöglicht es, effizient zu funktionieren.

• Pin 2 (Boden): Als Erdungsstift fungiert er mit dem Schaltungs Boden.Dadurch wird die elektrische Schleife abgeschlossen, die der Sensor für den ordnungsgemäßen Betrieb benötigt.

• Pin 3 (Ausgang): Wenn der Sensor ein Magnetfeld erkennt, gibt er durch diesen Stift ein hohes Signal aus.Die Ausgangsspannung richtet sich an die Betriebsspannung an Pin 1 (VCC).

Empfehlungen für eine verbesserte Sensorleistung

Platzieren Sie einen 10K-Ohm-Pull-up-Widerstand zwischen Stift 1 (VCC) und Pin 3 (Ausgang).Dies gewährleistet einen konsistenten Zustand mit hohem Ausgang, auch wenn kein Magnetfeld vorliegt und eine stabile Referenz für Ihre Sensorwerte erzeugt.

Geben Sie einen 0,1UF -Kondensator zwischen Pin 2 (Boden) und Pin 3 (Ausgang) ein.Auf diese Weise können Sie elektrisches Rauschen mildern und ein glatteres, zuverlässigeres Ausgangssignal erreichen.

Funktionalität und Struktur des A3144 -Hall -Effekt -Sensors

Mikrosignalverstärker

Der Mikrosignalverstärker steigert das anfängliche schwache Signal aus dem Hallelement und stellt sicher, dass es für die anschließende Verarbeitung stark genug ist.Diese Verstärkung wird in Industrie- und Automobilanwendungen bewertet.

Schmitt Trigger

Der Schmitt -Trigger wandelt das amplifizierte analoge Signal in einen digitalen Ausgang um.Diese Transformation liefert eine stabile und rauschresistente Reaktion mit elektromagnetischer Interferenz.Die stabile Ausgabe eignet sich hervorragend zur Aufrechterhaltung der Konsistenz.

Temperaturkompensationsschaltung

Temperaturschwankungen können die Leistung des Hall -Effect -Sensors beeinflussen.Die Temperaturkompensationsschaltung mindert diese Effekte und richtet die Betriebseigenschaften des Sensors mit ihrem kalibrierten Zustand aus.Diese Anpassung ist in Anwendungen im Freien von Vorteil, bei denen die Temperaturschwankungen häufig sind.

Umkehrkraftschutzkreislauf

Die umgekehrte Polarität der Stromversorgungsanschlüsse kann die elektronischen Komponenten beschädigen.Der Umkehrkraftschutzkreis verhindert solche Vorfälle, wodurch die Haltbarkeit und Zuverlässigkeit des Sensors erweitert wird.

Spannungsregulierungsschaltung

Die Spannungsregelungsschaltung stellt sicher, dass der A3144 innerhalb seines angegebenen Spannungsbereichs arbeitet und ihn aufgrund von Spannungsschwankungen vor möglichen Schäden schützt.Diese Verordnung ist nützlich, wenn der Sensor in Systeme mit potenziell instabilen Stromquellen integriert wird.

Hallelement

Das Hallelement ist der Kern des A3144 -Sensors.Wenn es einem Magnetfeld ausgesetzt ist, erzeugt es ein Spannungssignal proportional zur Festigkeit des Feldes.Dieses Prinzip wird in verschiedenen Szenarien angewendet, z. B. die Geschwindigkeitsempfindung in Automobilen, in denen der Hall -Effekt genaue und zuverlässige Daten liefert.

Open-Sammler-Ausgangsstufe

Wenn in der Nähe des A3144 ein S-Pol eines Magneten platziert wird, erzeugt der Sensor ein potentielles Impulssignal.Diese Wechselwirkung wird bei der Rotationsgeschwindigkeitserkennung verwendet, wobei der Hallsensor Änderungen im Rotationsmagnetfeld in elektrische Signale umwandelt.Nach dem Entfernen des Magnetpols kehrt der Sensorausgang zu einer hohen Potentialspannung zurück und setzt seinen Zustand effektiv zurück.Diese Reset -Fähigkeit wird für Anwendungen wie bürstenlose Gleichstrommotoren verwendet, bei denen die kontinuierliche Überwachung und das staatliche Reset eine operative Stabilität gewährleisten.

Vor- und Nachteile des A3144 Hall Effect Sensors

Vorteile

Seine kompakte Größe eignet sich für verschiedene Installationen, von Unterhaltungselektronik bis hin zu Industriemaschinen.Dieser kleine Fußabdruck ermöglicht die Integration in enge Räume, ohne andere Systemkomponenten zu beeinträchtigen.Die Stabilität des Sensors gegen Umweltveränderungen sorgt für eine konsequente Leistung, sei es in schwankenden Temperaturen oder Umgebungen mit hoher Luftfeuchtigkeit.Die hohe Empfindlichkeit gegenüber schwachen Magnetfeldern ermöglicht die Erkennung in Anwendungen, bei denen andere Sensoren möglicherweise ausfallen.Ein zusätzlicher Vorteil ist die schnelle Reaktion auf Magnetfeldveränderungen, wodurch es für Echtzeitüberwachungs- und Steuerungssysteme geeignet ist.Das nicht mechanische Kontaktdesign des Sensors fördert den Verschleißfestigkeit und verlängert seine Betriebsdauer.

Nachteile

Trotz seiner vielen Stärken ist der A3144 Hall Effect -Sensor nicht ohne Einschränkungen.Ein bemerkenswerter Nachteil ist seine Empfindlichkeit gegenüber der Richtung des Magnetfeldes, die eine genaue Platzierung für genaue Messwerte erfordert.Die Installation erfordert möglicherweise Versuch und Fehler, insbesondere in komplexen Umgebungen.Eine weitere Einschränkung ist der eingeschränkte Messbereich, der bei Anwendungen, die breitere Erkennungsfähigkeiten erfordern, behindert werden.Darüber hinaus erfordert die inhärente Nichtlinearität des Sensors eine sorgfältige Kalibrierung, insbesondere in hochpräzisen Anwendungen, bei denen Genauigkeit erforderlich ist.Dies kann zusätzliche Zeit und Ressourcen beinhalten, um Korrekturmaßnahmen zu implementieren, einschließlich der Verwendung komplexer Algorithmen oder zusätzlicher Hardware, um die gewünschten Präzisionsniveaus zu erreichen.

Implementierung des A3144 Hall Effect -Sensors

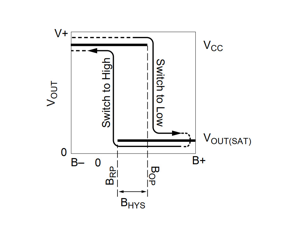

Wenn ein Südpol -Magnetfeld den Betriebsschwellenwert (BOP) übertrifft, übertrifft der A3144 -Ausgang auf niedrig.Umgekehrt kehrt der Ausgang nach einer Verringerung des Magnetfelds unterhalb des Freisetzungspunkts (BRP) auf Hoch zurück.Die Hysterese des Sensors sorgt selbst in Gegenwart externer mechanischer Schwingungen und elektrischer Rauschen.

Der Begriff der Hysterese im A3144 -Hall -Effekt -Sensor spielt eine Rolle bei seiner Funktionalität.Durch die Festlegung separater Betriebs- und Freigabepunkte sorgt die Hysterese stabile Ausgangswerte.Diese Qualität ist in Umgebungen vorteilhaft mit mechanischen Schwingungen und elektrischem Rauschen, da sie die Wahrscheinlichkeit eines falschen Schaltens verringert.

Die magnetische Flussdichte wird als positiv für Südpolen und negativ für Nordpolen bezeichnet.Diese Differenzierung hilft beim Vergleich der Feldstärken.Dieses Verständnis verbessert nicht nur die Funktionalität des Sensors, sondern erleichtert auch das Verständnis unterschiedlicher magnetischer Umgebungen.

Die Unterscheidung zwischen verschiedenen Magnetfeldstärken ermöglicht eine effektive Kalibrierung und Anpassung des Sensors in verschiedenen Szenarien.Beispielsweise wird die Fähigkeit, magnetische Variationen über einen bestimmten Raum oder Objekt über einen bestimmten Raum oder Objekt zu differenzieren, beispielsweise in der Magnetfeldkartierung und -diagnostik.Diese Präzision gewährleistet die genaue Darstellung magnetischer Schwankungen, die in zahlreichen praktischen Anwendungen unterstützt werden.

Anwendungen des A3144 -Hall -Effekt -Sensors

Magnetschalter

Die Integration des A3144 -Hall -Effekt -Sensors in Magnetleiterschalter verbessert ihre Zuverlässigkeit und Genauigkeit.Die Eignung dieses Sensors zur Magnetfelderkennung sorgt für eine genaue Überwachung der elektrischen Ströme.Es verhindert Überströme und schützt elektrische Systeme.Der Sensor beobachtet kontinuierlich das vom elektrische Strom erzeugte Magnetfeld durch den Brecher.Diese ständige Wachsamkeit ermöglicht sofortige Reaktionen auf abnormale Schwankungen und sorgt für reibungslose und sichere Operationen.

Alarmalarmsysteme für magnetische Türen

Die Verwendung des A3144 -Hall -Effekt -Sensors in Magnet -Türalarmsystemen verbessert deutlich die Sicherheitsrahmen.Der Sensor erkennt die Störung im Magnetfeld, wenn eine Tür geöffnet oder geschlossen wird, wodurch ein rechtzeitiger Alarm ausgelöst wird.Diese Empfindlichkeit hilft dabei, das Personal unverzüglich auf unbefugten Zugang zu alarmieren.Sowohl in Wohngebieten als auch in den Gewerbeumgebungen hat sich die Einstellung dieser Sensoren als maßgeblich zur Reduzierung von nicht autorisierten Einträgen und zur Steigerung der Gesamtsicherheit im Eigentum erwiesen.

BLDC Motorpolkennung

In BLDC -Motoranwendungen eignet sich der A3144 -Hall -Effekt -Sensor am besten für die genaue Pole -Erkennung.Der Sensor identifiziert die Magnetpolen genau und gewährleistet eine optimale motorische Leistung und Effizienz.Diese Präzision wird für Anwendungen verwendet, die eine hohe Zuverlässigkeit und Kontrolle fordern, z. B. in Elektrofahrzeugen und Industriemaschinen.Die Bereitstellung dieser Sensoren in Motoren hat zu einer längeren Betriebslebensdauer und einer geringeren Wartungskosten geführt, indem die Steuerungssysteme genaues Feedback bereitgestellt haben.

Automatisierungssysteme

Die Einbeziehung des A3144 -Hall -Effekt -Sensors in Automatisierungssysteme verbessert die Präzision und die Betriebseffizienz der Steuerung.Diese Sensoren eignen sich gut zur Überwachung der Positionen verschiedener Komponenten und gewährleisten nahtlose Operationen.In automatisierten Herstellungsprozessen ermöglicht die Fähigkeit des Sensors, Magnetfelder zu erkennen und zu messen, präzise Maschinenbewegungen.Diese Verbesserung führt zu einer erhöhten Produktivität und reduzierten Fehlerraten.

Magnetfeldnavigation

In Navigationssystemen in Robotik und autonomen Fahrzeugen erhöht der A3144 -Hall -Effekt -Sensor die Positionsgenauigkeit durch Erfassen von Magnetfeldern.Die hohe Empfindlichkeit gegenüber Magnetfeldern trägt dazu bei, präzise Richtungsdaten bereitzustellen.Dies führt zu einer verbesserten Navigation und einem verringerten Risiko für Positionierungsfehler.

Spielcontroller

A3144 Hall Effect -Sensoren werden zunehmend in Gaming -Controller integriert und bereichern die Benutzererfahrung.Diese Sensoren ermöglichen die genaue Erkennung von Joystick -Bewegungen und bieten nahtlose Kontrolle und Reaktionsfähigkeit.Dies führt zu einem immersiveren Spielerlebnis, indem sie Spielern genaue Feedback und Echtzeit-Feedback bieten.Moderne Spielcontroller umfassen diese Sensoren und verbessern die allgemeine Zufriedenheit und Präzision der Gameplay.

Häufig gestellte Fragen [FAQ]

1. Wie nutzt A3144?

Der A3144 ist ein Digital Output Hall -Sensor.Wenn es ein Magnetfeld erkennt, gibt es niedrig aus.Ansonsten bleibt es hoch.Ein Pull-up-Widerstand stellt sicher, dass er ohne magnetische Anwesenheit hoch bleibt.Gemeinsame Anwendungen umfassen Motordrehzahlmessungen und Proximity -Erkennung.

2. Was ist der Halleneffekt von A3144?

Der Hall -Effekt im A3144 erzeugt ein elektrisches Signal als Reaktion auf ein Magnetfeld.Wenn ein Magnetfeld erkannt wird, übergeht der Ausgang in einen niedrigen Zustand.Ohne Magnet bleibt es hoch, unterstützt vom Klimmzogungswiderstand.Dieses Prinzip wird in kontaktlosen Schaltern und Rotationsempfehlungssystemen häufig verwendet.

3. Wie funktioniert der A3144 Hall-Effect-Sensor?

Der A3144 -Sensor schaltet seinen Ausgang beim Erkennen eines Magnetfeldes in einen niedrigen Zustand und bleibt in einem hohen Zustand ohne einen.Dies erfordert einen Pull-up-Widerstand, um einen hohen Ausgang aufrechtzuerhalten, wenn kein Magnet vorhanden ist.Solche Sensoren sind ein wesentlicher Bestandteil von Szenarien, die zuverlässige Lesungen in dynamischen Umgebungen wie Automobilzündungs ​​-Timing und Industriemaschinenüberwachung bieten.

4. Was ist ein linearer Hall-Effekt-Sensor?

Lineare Hall -Effekt -Sensoren werden im Automobilsektor ausgiebig verwendet, um Positionselemente wie Drosseln und Bremsen zu erkennen.Sie nützlich in industriellen Anwendungen.Zu den Verwendungen gehören Überwachung von Förderbändern, Zylinder, Zahnrädern und anderen beweglichen Teilen.Diese Sensoren bieten eine analoge Ausgabe proportional zur Magnetfeldstärke und ermöglichen eine präzise Steuerung und Feedback in fortschrittlicher Automatisierung und Robotik.
