Analog-Digital-Wandler (ADC): Funktionsprinzip, Typen, Spezifikationen und Anwendungen

In diesem Artikel erfahren Sie, was ein Analog-Digital-Wandler (ADC) ist und wie er Signale in digitale Daten umwandelt, die Ihre Geräte verstehen können.Sie erfahren, wie der Konvertierungsprozess funktioniert, auf welche wichtigen Spezifikationen Sie achten sollten und warum sie wichtig sind.Sie erfahren außerdem mehr über die verschiedenen Arten von ADCs und deren Funktionsweise.Am Ende werden Sie verstehen, wo ADCs verwendet werden und wie sie im Vergleich zu DACs abschneiden.

Katalog

Abbildung 1. Diagramm des Analog-Digital-Wandlers (ADC).

Was ist ein Analog-Digital-Wandler?

Ein Analog-Digital-Wandler (ADC) ist ein Gerät, das ein kontinuierlich variierendes analoges Signal wie Spannung, Ton, Licht oder Temperatur in einen digitalen Wert umwandelt, den ein Mikrocontroller oder Computer verarbeiten kann.In der Abbildung stellt die glatte Welle links den Analogeingang dar, bei dem es sich um ein kontinuierliches Signal handelt, das sich im Laufe der Zeit ändert.Wenn dieses Signal in der Mitte in den ADC eintritt, wird es in eine Reihe diskreter digitaler Werte umgewandelt.Das blockartige Muster auf der rechten Seite zeigt die digitale Ausgabe, die jetzt in einer Form vorliegt, die digitale Systeme lesen und interpretieren können.Diese einfache Abbildung veranschaulicht den Hauptzweck eines ADC: die Umwandlung analoger Signale in klare, nutzbare digitale Daten für elektronische Geräte und eingebettete Systeme.

Funktionsprinzip des Analog-Digital-Wandlers

Ein Analog-Digital-Wandler (ADC) funktioniert, indem er ein sich änderndes analoges Signal in einen digitalen Wert umwandelt, den ein Computer oder Mikrocontroller verstehen kann.Der Prozess besteht aus drei Hauptteilen: Abtastung, Quantisierung und Kodierung.

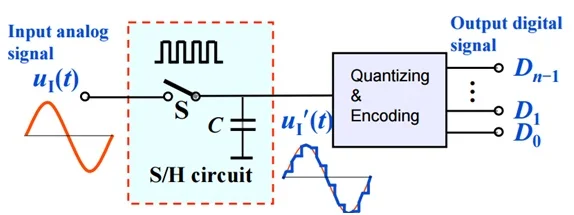

Abbildung 2. Funktionsprinzip eines Analog-Digital-Wandlers (ADC)

In der Abbildung oben wird das analoge Eingangssignal eingegeben Sample-and-Hold-Schaltung (S/H)., wo der ADC zum ersten Mal auftritt Probenahme.Dieser Schritt erfasst das Signal in regelmäßigen Zeitintervallen und erstellt eine Reihe diskreter Schnappschüsse, die die sich ändernde Wellenform einfrieren, damit sie verarbeitet werden kann.Nach der Abtastung gelangt das Signal in den Quantisierungs- und Kodierungsblock, wo Quantisierung stattfindet.Hierbei wird jeder abgetastete Punkt basierend auf der Auflösung des ADC an den nächsten verfügbaren digitalen Pegel angenähert, der bestimmt, wie genau der analoge Wert dargestellt werden kann.Schließlich führt der ADC aus KodierungDabei werden die quantisierten Werte in eine binäre Ausgabe umgewandelt, die von digitalen Schaltkreisen, Mikrocontrollern oder Prozessoren verstanden werden kann.

Spezifikationen des Analog-Digital-Wandlers

Die folgende Tabelle fasst die gebräuchlichsten und am weitesten verbreiteten Spezifikationen zusammen, die zur Bewertung der Leistung und Eigenschaften eines Analog-Digital-Wandlers (ADC) verwendet werden.

Typ	Spezifikationen
Auflösung (Bits)	8-Bit, 10-Bit, 12-Bit, 16-Bit, 24-Bit
Probenahme Rate (SPS / Hz)	10 kS/s bis 1 MS/s (SAR), bis zu 100 MS/s (Pipeline)
Eingabe Spannungsbereich	0–5 V, 0–3,3 V, ±2,5 V
Referenz Spannung (Vref)	1,024 V, 2,048 V, 4,096 V
SNR (Signal-Rausch-Verhältnis)	60 dB (10 Bit), 74 dB (12 Bit), 98 dB (16 Bit)
ENOB (Effektive Anzahl von Bits)	9,5 Bit, 11,8 Bits, 15,5 Bits
INL (Integrale Nichtlinearität)	±0,5 LSB, ±1 LSB
DNL (Differenzielle Nichtlinearität)	±0,3 LSB, ±1 LSB
Konvertierung Zeit	1 µs (SAR), 20 ns (Pipeline)
Stromverbrauch	2 mW bis 50 mW
Eingabe Impedanz	1 kΩ bis >1 MΩ
Offset-Fehler	±1 mV, ±2 mV
Verstärkungsfehler	±0,05 %, ±0,1 %
Blende Nervosität	1 Pt. bis 50 Pt
Kommunikation Schnittstelle	SPI, I²C, Parallel, LVDS

Arten von Analog-Digital-Wandlern

ADCs werden mit unterschiedlichen Architekturen entwickelt, um bestimmte Gleichgewichtspunkte zwischen Geschwindigkeit, Auflösung und Kosten zu erreichen.Nachfolgend sind die wichtigsten ADC-Typen aufgeführt, die in der gesamten Elektronik verwendet werden.

SAR-ADC (Successive Approximation Register).

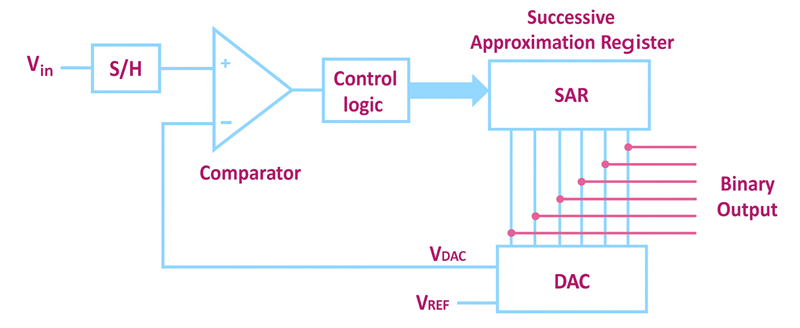

Abbildung 3. SAR-ADC-Diagramm (Successive Approximation Register).

Ein SAR-ADC (Successive Approximation Register) wandelt ein analoges Signal in einen digitalen Wert um, indem er die Eingangsspannung mit dem Ausgang eines internen DAC vergleicht und das Ergebnis bitweise anpasst.Mit dieser Methode kann der SAR-ADC schnell und mit guter Genauigkeit die nächstliegende digitale Darstellung des Eingangssignals eingrenzen.In der Abbildung oben beginnt der Prozess damit, dass die Eingangsspannung durch die Sample-and-Hold-Schaltung geleitet wird, die das Signal zur Umwandlung erfasst.Der Komparator prüft dann, ob die Eingangsspannung höher oder niedriger als der DAC-Ausgang ist, und die Steuerlogik sendet diese Informationen an den SAR-Block, der jedes Bit der Reihe nach aktualisiert.Während der SAR den Wert verfeinert, erzeugt der DAC neue Vergleichsspannungen, bis der endgültige digitale Ausgang erreicht ist.

Flash-ADC (Parallel-ADC)

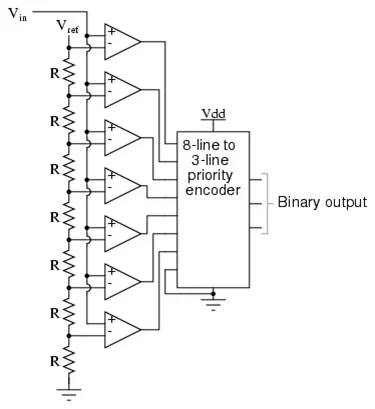

Abbildung 4. Diagramm des Flash-ADC (Parallel-ADC).

Ein Flash-ADC, auch Parallel-ADC genannt, wandelt ein analoges Signal nahezu augenblicklich in einen digitalen Wert um, indem er eine große Anzahl gleichzeitig arbeitender Komparatoren verwendet.Diese Architektur macht ihn zum schnellsten ADC-Typ.In der Abbildung oben wird die Eingangsspannung in eine Widerstandsleiter eingespeist, die eine Reihe von Referenzspannungspegeln erzeugt.Jeder Komparator vergleicht die Eingangsspannung mit einem dieser Referenzpunkte und schaltet seinen Ausgang abhängig davon, ob der Eingang höher oder niedriger ist.Alle Komparatorausgänge werden dann an einen Prioritätsencoder gesendet, der diese Signale in den endgültigen Binärausgang umwandelt.Dieser Parallelbetrieb macht einen Flash-ADC extrem schnell, verbraucht aber auch mehr Strom und bietet in der Regel eine geringere Auflösung als andere ADC-Typen.

Sigma-Delta (ΔΣ) ADC

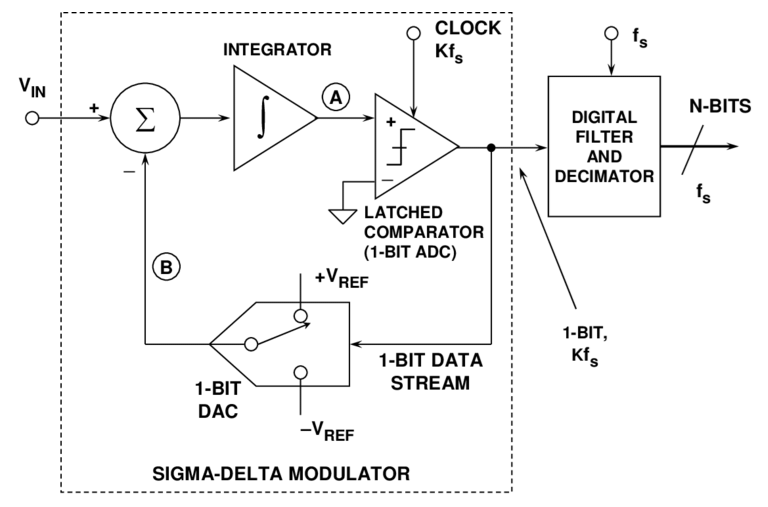

Abbildung 5. Sigma-Delta (ΔΣ) ADC-Diagramm

Ein Sigma-Delta (ΔΣ) ADC wandelt ein analoges Signal in einen hochauflösenden digitalen Ausgang um, indem er den Eingang überabtastet und Rauschformungstechniken verwendet, um unerwünschtes Rauschen aus dem nutzbaren Frequenzbereich zu verdrängen.Dieser Ansatz ermöglicht dem Konverter äußerst genaue Messungen und eignet sich daher ideal für Audiogeräte, Präzisionsinstrumente und Niederfrequenz-Sensorsysteme.In der Abbildung oben beginnt der Prozess damit, dass der analoge Eingang in den Sigma-Delta-Modulator gelangt, wo das Signal integriert und mit einem 1-Bit-ADC verglichen wird.Der Komparator erzeugt einen schnellen Strom von 1-Bit-Daten, während die Rückkopplungsschleife und der 1-Bit-DAC das System kontinuierlich anpassen, um Rauschen zu formen und zu reduzieren.Dieser Hochgeschwindigkeits-Bitstrom durchläuft dann einen digitalen Filter und Dezimator, der ihn mittelt und in eine endgültige digitale Multibit-Ausgabe umwandelt.

Dual-Slope-ADC

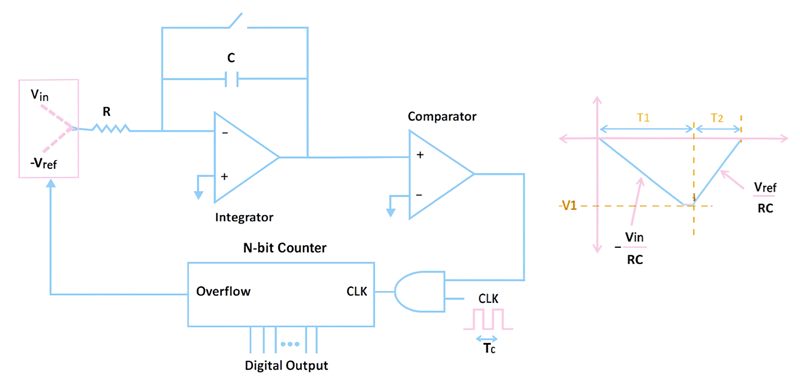

Abbildung 6. Dual-Slope-ADC-Diagramm

Ein Dual-Slope-ADC wandelt ein analoges Signal in einen digitalen Wert um, indem er die Eingangsspannung über eine feste Zeit integriert und dann anhand einer präzisen Referenzspannung misst, wie lange die Entladung dauert.Diese Methode filtert auf natürliche Weise Rauschen heraus und liefert sehr stabile Messungen, weshalb Dual-Slope-ADCs in Digitalmultimetern und anderen Präzisionsinstrumenten weit verbreitet sind.In der Abbildung oben wird die Eingangsspannung zunächst über einen Widerstand an den Integrator angelegt, wodurch der Ausgang des Integrators über einen festgelegten Zeitraum ansteigt.Nach dieser Integrationsphase schaltet die Schaltung auf eine Referenzspannung mit entgegengesetzter Polarität um und der Integrator fährt wieder auf Null zurück.Ein Zähler misst die für diese Desintegration erforderliche Zeit, und diese Zeit ist direkt proportional zur Eingangsspannung.

Pipeline-ADC

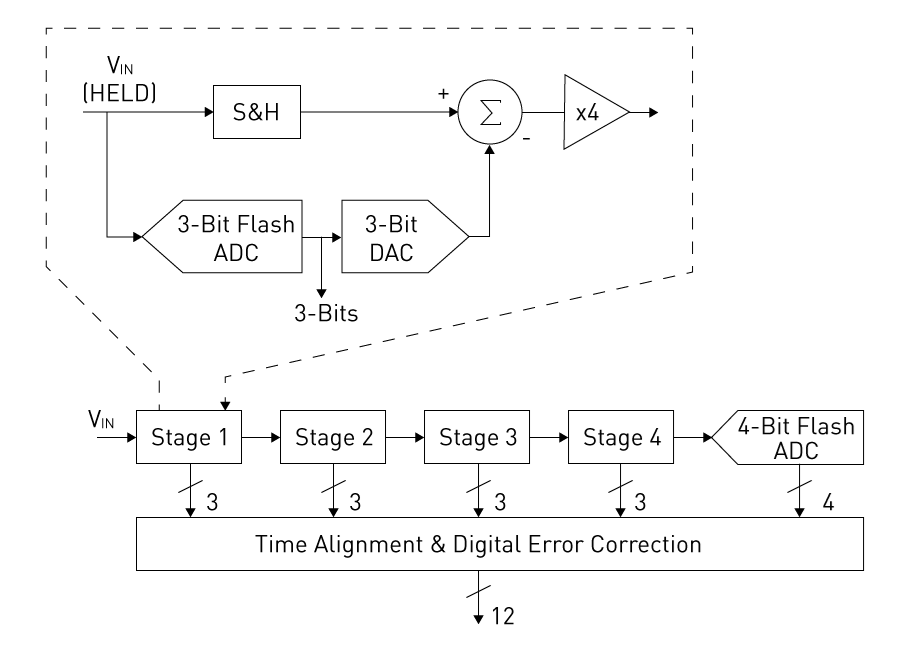

Abbildung 7. Pipeline-ADC-Diagramm

Ein Pipeline-ADC wandelt ein analoges Signal in einen digitalen Wert um, indem er es durch eine Reihe von Stufen leitet, wobei jede Stufe einige Bits auflöst, bevor der verbleibende Fehler an die nächste weitergegeben wird.Dieser abgestufte Ansatz ermöglicht es Pipeline-ADCs, sowohl eine hohe Geschwindigkeit als auch eine gute Auflösung zu erreichen, was sie ideal für die Videoverarbeitung, Hochgeschwindigkeits-Datenerfassung und HF-Kommunikationssysteme macht.In der Abbildung oben gelangt das Eingangssignal in die erste Konvertierungsstufe, wo ein kleiner Flash-ADC und ein DAC zusammenarbeiten, um einen teilweisen digitalen Ausgang und ein verstärktes Restsignal zu erzeugen.Dieser Rest wird dann zur nächsten Stufe weitergeleitet und der Vorgang wiederholt sich, während das Signal mehrere Stufen durchläuft.Am Ende der Pipeline werden alle Teilausgaben durch Zeitabgleich und digitale Fehlerkorrektur kombiniert, um das endgültige hochauflösende digitale Ergebnis zu erzeugen.

ADC integrieren

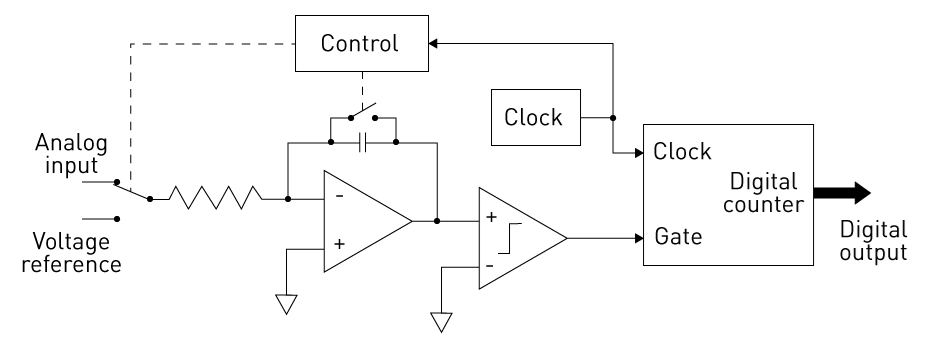

Abbildung 8. Integrierendes ADC-Diagramm

Ein integrierender ADC wandelt ein analoges Signal in ein digitales Ausgangssignal um, indem er misst, wie sich die Eingangsspannung im Laufe der Zeit innerhalb einer Integratorschaltung ändert.Diese Methode filtert auf natürliche Weise Rauschen heraus und liefert stabile, äußerst zuverlässige Messwerte, wodurch sich die Integration von ADCs ideal für wissenschaftliche Instrumente, Überwachungssysteme und andere Anwendungen eignet, bei denen Genauigkeit wichtiger ist als Geschwindigkeit.In der Abbildung oben wird der Analogeingang über einen Widerstand an einen Integrator angelegt, wodurch der Ausgang des Integrators je nach Eingangsspannung nach oben oder unten ansteigt.Ein Komparator überwacht diese Rampe und ein digitaler Zähler (angesteuert von einer Uhr) misst, wie lange es dauert, bis der Ausgang des Integrators einen Referenzpegel erreicht.Die Steuerschaltung verwaltet dann das Umschalten zwischen der Eingangsspannung und der Referenzspannung und sorgt so für einen konsistenten Betrieb.Die vom Zähler erfasste Zeit ist direkt proportional zum Eingangssignal und dieser Wert wird zum digitalen Ausgang.

ADC-Herausforderungen und -Einschränkungen

• Begrenzte Genauigkeit aufgrund von Quantisierungsfehlern

• Leichte Beeinträchtigung durch elektrisches Rauschen und Interferenzen

• Nichtlinearitätsprobleme, die die Messgenauigkeit verringern

• Eine höhere Auflösung erhöht die Komplexität und Rauschempfindlichkeit

• Eine falsche Abtastrate kann zu Aliasing-Problemen führen

• Kompromiss zwischen Geschwindigkeit und Genauigkeit bei vielen Designs

• Erfordert eine sorgfältige analoge Signalaufbereitung für beste Leistung

ADC vs. DAC

ADCs und DACs sind Geräte zur Umwandlung von Signalen zwischen analogen und digitalen Formen.ADCs wandeln analoge Signale in digitale Daten um, während DACs digitale Daten wieder in analoge umwandeln.Die folgende Tabelle zeigt ihre Hauptunterschiede.

Spezifikation	ADC (Analog-Digital-Wandler)	DAC (Digital-Analog-Wandler)
Funktion	Konvertiert analog Signale in digitale Signale um	Konvertiert digitale Signale in analoge Signale um
Eingabetyp	Analog Spannung/Strom	Digitaler Code (binär)
Ausgabetyp	Digitale Binärdatei Wert	Analog Spannung/Strom
Gewöhnlich Auflösung	8, 10, 12, 16, 24 Bit	8, 10, 12, 16 Bits
Probenahme Bewerten	Von kSPS bis Hunderte von MSPS	Von kSPS bis Dutzende von MSPS
Konvertierung Zeit	Langsamer (μs–ns Reichweite)	Schneller (ns–μs Reichweite)
Genauigkeit	Begrenzt durch Quantisierungsfehler	Höher Linearität und gleichmäßige Ausgabe
Linearität Fehler	±1 bis ±4 LSB typisch	±0,5 bis ±2 LSB typisch
Geräuschpegel	Höher (beeinflusst durch das Eingangssignal)	Niedriger (sauberer). Analogausgang)
Komplexität	Komplexer interne Architektur	Einfacher Architektur
Macht Verbrauch	Höher in Hochgeschwindigkeitsmodelle	Im Allgemeinen niedriger
Häufige Typen	SAR, Blitz, Sigma-Delta, Pipeline	R-2R, gewichtet Widerstand, Sigma-Delta
Anwendungen	Sensoren, Messung, Datenerfassung	Audioausgang, Signalerzeugung
Erforderlich Referenzspannung	Ja, für genaue digitale Ausgabe	Ja, für stabil Analoger Ausgang

Anwendungen von Analog-Digital-Wandlern

Sensordatenerfassung

Sensoren wie Temperatur, Druck und Licht erzeugen analoge Signale, die in digitale Form umgewandelt werden müssen.ADCs führen diese Umwandlung durch, damit Mikrocontroller und Computer die Daten lesen und verarbeiten können.Dies ermöglicht eine genaue Überwachung und Automatisierung in unzähligen elektronischen Systemen.

Audioaufnahme und -verarbeitung

Mikrofone erzeugen analoge Schallwellen, die ADCs in digitale Signale umwandeln.Durch diese digitale Konvertierung kann das Audio gespeichert, bearbeitet oder gestreamt werden.Ohne ADCs wären moderne Musikproduktions-, Sprachaufzeichnungs- und Kommunikationssysteme nicht möglich.

Bildgebung und Digitalkameras

Kamerasensoren erkennen Licht als analoge Signale, die ADCs in digitale Pixeldaten umwandeln.Diese digitalen Informationen werden dann verarbeitet, um Fotos und Videos zu erstellen.ADCs stellen sicher, dass das aufgenommene Bild präzise, ​​klar und von hoher Qualität ist.

Automobilelektronik

Fahrzeuge sind auf viele analoge Sensoren für Motorsteuerung, Brems- und Sicherheitssysteme angewiesen.ADCs wandeln diese analogen Eingänge in digitale Signale um, die der Computer des Fahrzeugs verstehen kann.Dadurch funktionieren Funktionen wie Kraftstoffmanagement, ABS und Stabilitätskontrolle zuverlässig.

Medizinische Geräte

Medizinische Instrumente wie EKGs und Ultraschallgeräte sammeln analoge physiologische Signale von Patienten.ADCs wandeln diese Signale zur Analyse und Anzeige in digitale Daten um.Dadurch können Ärzte die Ergebnisse für die Diagnose schnell und genau interpretieren.

Digitale Signalverarbeitung (DSP)

Signale müssen digitalisiert werden, bevor sie gefiltert, verbessert oder analysiert werden können.ADCs wandeln diese analogen Eingänge in digitale Form um, damit DSP-Algorithmen sie effektiv verarbeiten können.Dies wird für Anwendungen wie Spracherkennung, Audioverbesserung und drahtlose Kommunikation verwendet.

Fazit

ADCs sind wichtig, weil sie es elektronischen Geräten ermöglichen, analoge Signale in digitaler Form zu lesen und zu verarbeiten.Ihre Leistung hängt von Faktoren wie Auflösung, Abtastrate und Rauschen ab, die bestimmen, wie genau die digitale Ausgabe sein wird.Jeder ADC-Typ verfügt über Stärken, die ihn für bestimmte Aufgaben geeignet machen, von der Audioverarbeitung bis hin zu Sensoren und Messsystemen.Wenn Sie diese Grundlagen verstehen, können Sie den richtigen ADC für Ihre Anforderungen auswählen.
