Armaturen in elektrischen Maschinen: Zusammensetzung, Funktionalität und erweiterte Anwendungen

Elektromaschinen sind wichtige Werkzeuge im Alltag und in großen Branchen.Im Zentrum dieser Maschinen steht der Anker, ein Schlüsselteil, der die elektrische Energie in Bewegung oder Bewegung in elektrische Energie verwandelt.Dieser Leitfaden taucht tief in die Funktionsweise von Armaturen in verschiedenen Maschinen wie Motoren und Generatoren ein.Es erklärt, wie die Teile eines Ankers zusammenarbeiten, damit Maschinen reibungslos und effizient laufen.Durch die Aufschlüsselung der Details der Funktionsweise der Armaturen wird dieser Artikel beleuchtet, wie man die beste Leistung erzielt und Energie in elektrischen Maschinen spart.

Katalog

Armaturen verstehen

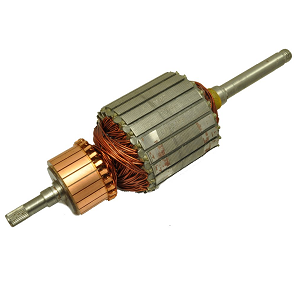

Ein Anker ist eine ausgezeichnete Komponente von elektrischen Maschinen und ermöglicht die Stromerzeugung durch seine Wechselwirkung mit Magnetfeldern.Abhängig vom Design der Maschine kann sich der Anker entweder drehen oder stationär bleiben.Es arbeitet innerhalb einer Zone, die als Luftspalt bezeichnet wird und in der es mit magnetischem Fluss interagiert, um eine elektromotive Kraft (EMF) zu erzeugen, wodurch letztendlich mechanische Bewegungen erzeugt werden.Dieses Magnetfeld wird entweder durch permanente Magnete oder durch Elektromagnette erzeugt, die Drahtspulen, die beim Durchfließen von Elektrizität Magnet sind.In bestimmten Maschinen wie doppelt gefütterte Systeme kann das Magnetfeldelement auch als Hilfsankerei, die Steigerung der Steuerung und die Energieumwandlungseffizienz fungieren.Für eine optimale Leistung sind Armaturen sorgfältig so konzipiert, dass sie senkrecht zum Magnetfeld und zur Bewegungsrichtung, der Kraft oder des Drehmoments bleiben.Diese Ausrichtung maximiert die elektromagnetischen Kräfte, die die Maschine antreiben.In der Regel aus Kupfer aufgrund seiner elektrischen Leitfähigkeit, werden die Ankerwicklungen so angeordnet, dass sie effizient EMF erzeugen und Energie umwandeln.Dieses Design beeinflusst direkt die Drehmomentleistung der Maschine, die Geschwindigkeitsregulierung und die Gesamteffizienz.

Eine Anker spielt in elektrischen Maschinen mehrere Rolle, die ihre Effizienz und Funktionalität direkt beeinflussen.Seine Hauptaufgabe ist es, einen elektrischen Strom innerhalb eines Magnetfeldes zu tragen, um Drehmoment in rotierenden Maschinen zu erzeugen oder in linearen Kraft zu zwar.Dies basiert auf der elektromagnetischen Induktion, wobei die Bewegung zwischen dem Anker und dem Magnetfeld EMF induziert.Dieser EMF führt den Strom durch die Ankerwicklungen und erzeugt eine Magnetkraft, die elektrische Energie in mechanische Bewegung umwandelt oder umgekehrt.In Elektromotoren wandelt die Anker elektrische Energie in mechanische Leistung um.Während dieses Prozesses wirkt die induzierte EMF gegen den Ankerstrom, der als Rücken -EMF bezeichnet wird und die Geschwindigkeit und Drehmoment reguliert.Umgekehrt wandelt die Anker bei Generatoren mechanische Energie in elektrische Energie um und demonstriert seine doppelte Rolle bei Maschinen wie Motoren und Generatoren.

Elektromotivkraft (EMF) und Stromumwandlungseffizienz

Die Produktion von EMF innerhalb des Ankers ist gut für die Leistungsumwandlung.Nach dem Faraday -Gesetz der elektromagnetischen Induktion wird EMF durch die relative Bewegung zwischen dem Anker und dem Magnetfeld erzeugt.Nach Lenzs Gesetz widersetzt sich diese EMF der Bewegung, die sie schafft.In Motoren reguliert diese entgegengesetzte EMF oder Rücken -EMF Geschwindigkeit und Drehmoment, indem sie dem Eingangsstrom entgegenwirkt und einen stabilen und effizienten Betrieb gewährleistet.Bei Verwendung in Generatoren wandelt die Anker mechanische Energie in elektrische Leistung um.Diese Umwandlung wird durch strategisch gestaltete Wicklungen und einen gut geplanten Magnetkreis verbessert, der Energieverluste minimiert und den Energieübertragung optimiert.Die Polarität und Intensität der EMF hängen von der Stärke des Magnetfeldes und der Rotationsrichtung des Ankers ab und ermöglichen eine präzise Steuerung über die Leistung.Diese Anpassungsfähigkeit ist für Anforderungen an variable Geschwindigkeiten und Last in industriellen und erneuerbaren Energiesystemen erforderlich.

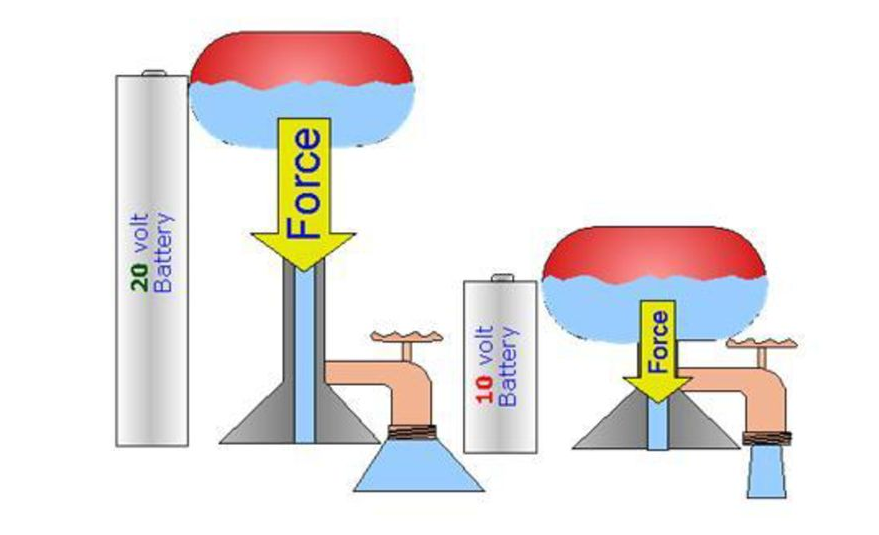

Abbildung 2. EMF -Gleichung und interner Widerstand in einer Schaltung

Zusammensetzung der Ankerkomponenten

Ein Anker ist ein Hauptteil von elektrischen Maschinen, die für die Umwandlung elektrischer Energie in mechanische Energie und umgekehrt verantwortlich sind.Es besteht aus mehreren Hauptkomponenten: dem Ankerkern, Wicklungen, Kommutator und Schacht.Jedes dieser Teile wurde sorgfältig entwickelt, um die Effizienz der Maschine zu verbessern, Stromverluste zu verringern und die Haltbarkeit zu gewährleisten.Dieser Abschnitt enthält eine detaillierte Aufschlüsselung jeder Komponente, in der er erklärt, wie sie zur Leistung von Elektromotoren und Generatoren beitragen.

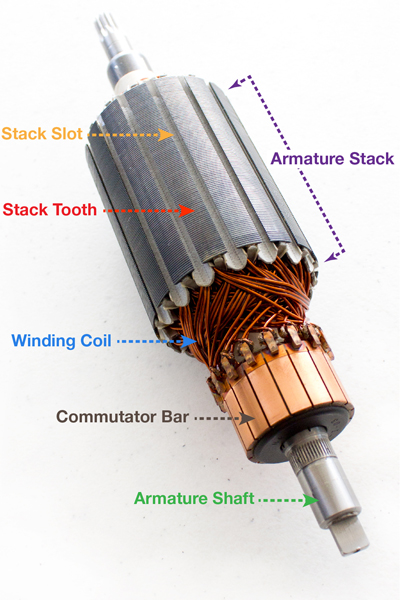

Abbildung 3. Markierte Ankerstruktur und Teile

Ankerkern

Der Ankerkern ist das magnetische Rückgrat des Ankers.Seine Hauptfunktion besteht darin, die Wicklungen zu unterstützen und die für die Energieumwandlung erforderlichen magnetischen Wechselwirkungen zu verbessern.Es besteht aus dünnen Schichten aus Siliziumstahl, die als Laminationen bezeichnet werden und zusammen gestapelt sind.Diese geschichtete Struktur reduziert Wirbelströme, unerwünschte zirkulierende Ströme, die Energieverlust und Überhitzung verursachen.Durch die Begrenzung dieser Strömungen auf jede dünne Schicht verbessert das laminierte Design die Energieeffizienz der Maschine erheblich.Ein weiteres wichtiges Merkmal des Kerns ist die Fähigkeit, Hystereseverluste zu minimieren.Diese Verluste treten auf, wenn das Kernmaterial wiederholt magnetisiert und durch das abwechselnde Magnetfeld entmagnetisiert wird.

Um dies zu verringern, wird der Kern aus hochwertigem Siliziumstahl hergestellt, das niedrige Hysterese-Verlusteigenschaften aufweist.Die Laminationen sind sorgfältig ausgerichtet, und die Schlitze, die die Wicklungen halten, werden genau geschnitten, um den Magnetfluss zu maximieren und die Leckage zu minimieren.In einigen fortgeschrittenen Konstruktionen werden die Slots verzerrt, um das magnetische Zogging zu verringern, eine ruckartige Bewegung, die auftreten kann, wenn der Rotor mit den Magnetpolen des Stators ausgerichtet ist.Dieses verzerrte Schlitzdesign sorgt für eine glattere Rotation und reduziert die Vibrationen, was zu einem ruhigeren und zuverlässigeren Maschinenbetrieb führt.

Ankerwicklungen

Ankerwicklungen sind für die Erzeugung von elektromotiven Kraft (EMF) verantwortlich, indem Strom durch das Magnetfeld der Maschine durchgeführt wird.Diese Wicklungen werden aufgrund ihrer hervorragenden elektrischen Leitfähigkeit aus Kupferdraht hergestellt.Die Drähte werden sorgfältig isoliert, um Kurzkreise zu verhindern und die Integrität der Wicklung aufrechtzuerhalten.Die Anordnung der Wicklungen innerhalb der Kernschlitze ist wichtig, um die Effizienz zu maximieren.Es gibt zwei Haupttypen von Wickelkonfigurationen: Rundenwicklung und Wellenwicklung.Die Rundenwicklung wird in Anwendungen verwendet, die bei niedriger Spannung einen hohen Strom erfordern.Es verbindet parallel und bietet mehrere Pfade für den Strom, was die Stromkapazität erhöht.

Die Wellenwicklung eignet sich besser für Hochspannungsanwendungen mit niedrigem Strom.Es verbindet sich in Reihe, wodurch die Spannung erhöht wird und gleichzeitig den Strom niedriger bleibt.Die Auswahl der Wickelkonfiguration wirkt sich direkt auf das Drehmoment, die Geschwindigkeit und die Spannungseigenschaften der Maschine aus und ermöglicht die Anpassung für unterschiedliche Betriebsanforderungen.Die Platzierung und Verbindung der Wicklungen wurde strategisch entwickelt, um das Magnetfeld zu optimieren und mögliche Probleme wie Lichtbogen und Vibration zu verringern.Techniken wie das Abtropfen der Wicklungen oder die Verwendung mehrerer Spulen in einem einzigen Schlitz verbessern die Leistung und minimieren elektromagnetische Interferenzen.

Ankerbefasator

Der Kommutator ist eine wichtige Komponente in DC -Maschinen.Seine Hauptaufgabe ist es, den Stromfluss durch die Ankerwicklungen zu leiten und eine konsistente mechanische Drehung oder den elektrischen Ausgang zu gewährleisten.Es besteht aus mehreren Kupfersegmenten, die einzeln voneinander isoliert sind.Diese Segmente sind mit den Ankerwicklungen verbunden und drehen sich mit der Welle.Während sich der Anker dreht, wechselt der Kommutator in den genauen Momenten die Richtung des Stroms.Dieser Schalter hält das Drehmoment in der Motorkonstante oder in der Ausgangsspannung im Generator stabil.Für die Aufrechterhaltung des reibungslosen Betriebs und zur Vermeidung von Unterbrechungen des Stromflusses ist ein ordnungsgemäßes Timing erforderlich.

Um dies zu erreichen, wird der Kommutator mit Kohlenstoffbürsten kombiniert, die den elektrischen Kontakt mit den rotierenden Segmenten aufrechterhalten.Das Design und die Wartung des Kommutators sind gut zum Minimieren von Sparking und Verschleiß.Eine hochwertige Isolierung und präzise Bearbeitung der Kupfersegmente gewährleisten die Haltbarkeit und verringern das Risiko elektrischer Fehler.Eine regelmäßige Wartung ist erforderlich, um den Kommutator sauber und frei von Staub oder Schmutz zu halten, was den elektrischen Kontakt beeinträchtigen könnte.Die ordnungsgemäße Bürstenspannung und -ausrichtung tragen auch zu einer längeren Lebensdauer der Kommutator und einer zuverlässigeren Leistung des Maschinens bei.

Ankerschacht

Die Ankerschacht ist die zentrale Stützstruktur für alle rotierenden Teile des Ankers, einschließlich des Kerns und des Kommutators.Es überträgt den vom Motor erzeugten mechanischen Strom oder vom Generator empfangen.Die Welle ist so konzipiert, dass sie den Rotationskräften, dem Drehmoment und den Vibrationen während des Betriebs standhalten.Die Materialauswahl ist der Schacht benötigt, da sie stark, starr und langlebig sein muss.Hochfeste Stahllegierungen werden üblicherweise verwendet, um die mechanische Unterstützung zu bieten und gleichzeitig ein relativ leichtes Gewicht beizubehalten, um die Trägheit zu verringern.Die Welle sorgt auch für eine genaue Ausrichtung der rotierenden Komponenten für einen reibungslosen Betrieb und eine effiziente Stromübertragung.

Jede Fehlausrichtung könnte zu mechanischen Verlusten, erhöhtem Verschleiß und potenziellen Schäden an der Maschine führen.Um Reibung und Verschleiß zu minimieren, wird die Welle durch hochpräzise Lager getragen, die eine reibungslose Rotation ermöglichen.Diese Lager werden sorgfältig ausgewählt, um die radialen und axialen Belastungen zu verarbeiten, die während des Betriebs erlebt werden.Die ordnungsgemäße Schmierung und regelmäßige Aufrechterhaltung dieser Lager sind gut, um eine Überhitzung und die Verlängerung der Lebensdauer des Schafts und der gesamten Ankerbaugruppe zu verhindern.

Wie funktioniert ein Anker?

Ein Anker hilft, die elektrische Energie in Bewegung in Motoren zu verwandeln oder die Bewegung in die elektrischen Leistung bei Generatoren zu verwandeln.Dies geschieht aufgrund der elektromagnetischen Induktion.Dies bedeutet, dass beim Bewegen eines Drahtes durch ein Magnetfeld eine elektrische Kraft (EMF genannt) erzeugt wird.Der Anker macht ein eigenes Magnetfeld, und dieses Feld interagiert mit dem Magnetfeld aus einem anderen Teil der Maschine (als Feldwicklung bezeichnet).Diese Interaktion macht die Anker zum Funktionieren.

Wie funktioniert der Anker in Motoren?

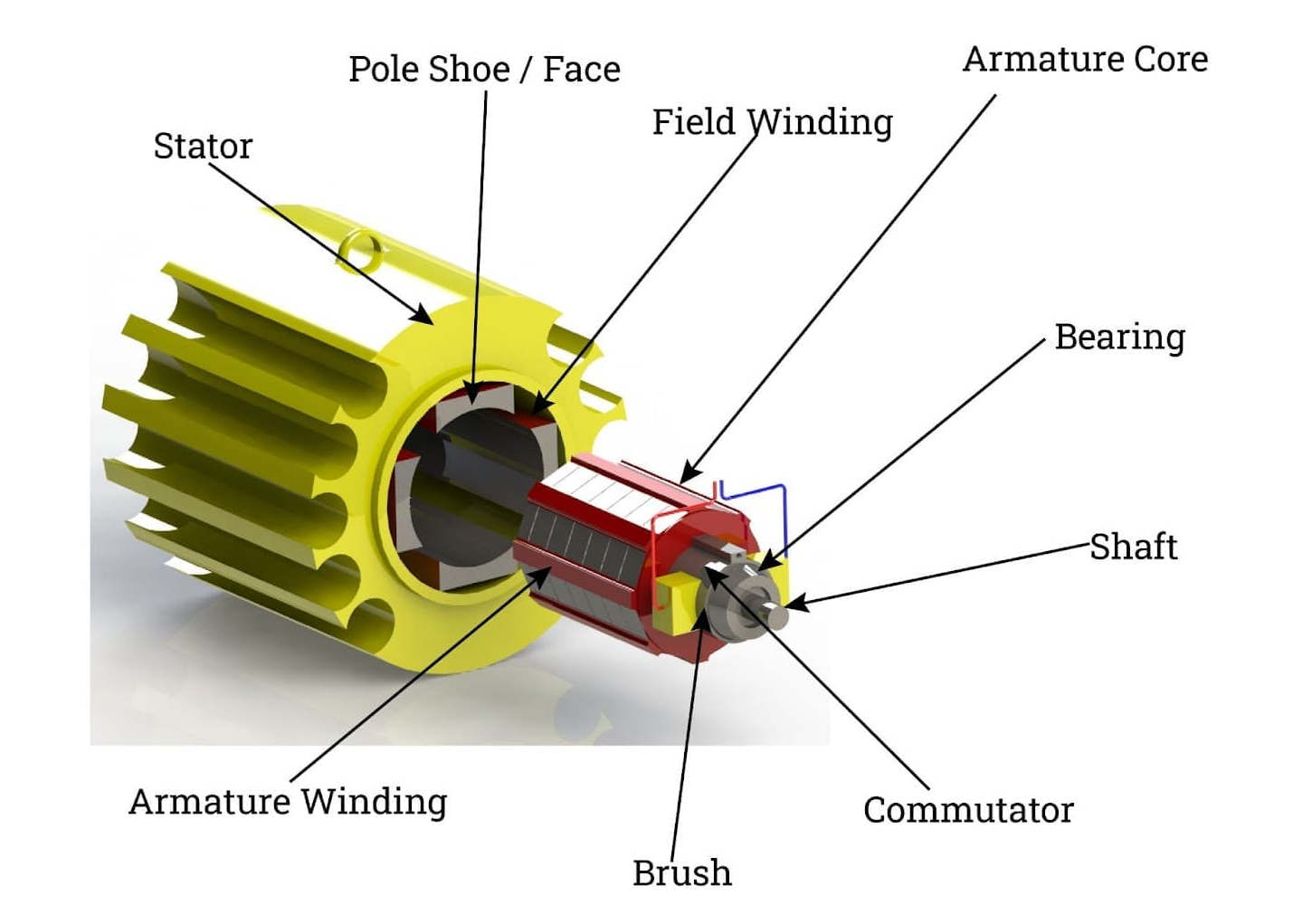

Abbildung 4. DC -Motorstruktur und Ankerbetrieb

In Elektromotoren ändert sich die Anker elektrische Energie in Bewegung.Dies geschieht, indem der elektrische Strom durch Spulen (als Wicklungen bezeichnet) in ein vom Stator hergestelltes Magnetfeld platziert wird.Dieses Magnetfeld kann entweder von permanenten Magneten oder Elektromagneten stammen.Wenn Strom durch die Ankerwicklungen geht, reagiert er mit dem Magnetfeld des Stators und erzeugt eine Kraft, die den Anker dreht.Um den Anker reibungslos drehen zu lassen, werden ein Kommutator und Bürsten verwendet.Diese Teile arbeiten zusammen, um die Richtung des Stroms zum richtigen Zeitpunkt zu ändern.Die Bürsten geben Strom an den Kommutator, der die Richtung des Stroms umdreht, um den Motor in die gleiche Richtung zu drehen.Dieser Schalter hindert den Motor daran, stecken zu bleiben oder falsch zu drehen.Die linke Regel von Fleming erklärt, wie dies funktioniert.Es zeigt, dass die Richtung des Magnetfeldes, die Richtung des Stroms und die resultierende Kraft zusammenarbeiten, um eine Rotation zu erzeugen.

Mehrere Dinge beeinflussen, wie gut der Motor funktioniert.Die Ankerwicklungen sind angeordnet, um die magnetische Wechselwirkung zu maximieren und gleichzeitig den Widerstand zu reduzieren und die Energieumwandlung effizienter zu gestalten.Der Kommutator ist so ausgelegt, dass der Strom mit minimalem Funken oder Verschleiß reibungslos wechselt.Die Verwendung von Materialien wie Kupfer trägt dazu bei, den elektrischen Widerstand zu senken und die Leistungsübertragung zu verbessern.Moderne Motoren haben auch Steuerungssysteme, die Strom, Geschwindigkeit und Drehmoment verwalten.Diese Systeme ermöglichen genaue Anpassungen und machen den Motor für eine Vielzahl von Anwendungen nützlich, von Haushaltsgeräten bis hin zu Industriemaschinen.

Wie funktioniert der Anker bei Generatoren?

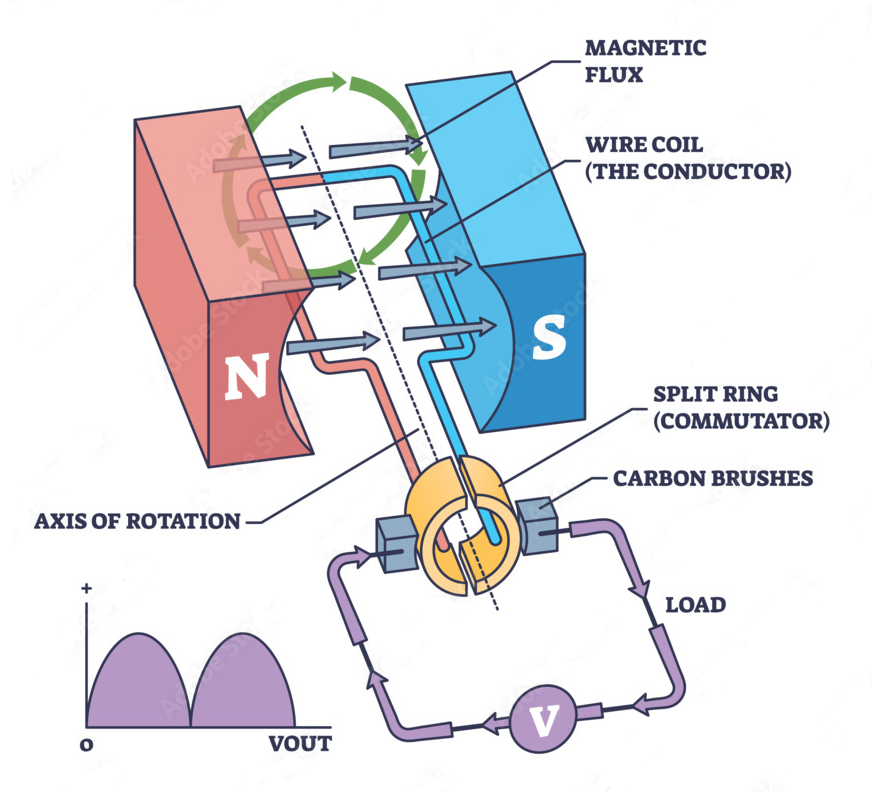

Abbildung 5. DC -Generatorbetrieb mit EMK -Erzeugung und -gerichtungen

Bei den Generatoren macht der Anker das Gegenteil von dem, was er in Motoren tut: Er verwandelt die Bewegung in elektrische Energie.Dies verwendet auch die elektromagnetische Induktion.Wenn der Anker in einem vom Stator hergestellten Magnetfeld dreht, schneidet er die Magnetleitungen durch und erzeugt EMF (elektromotive Kraft) in seinen Wicklungen.Dieses Spinnen wird von so etwas wie einer Turbine oder einem Motor angetrieben.Da sich der Anker durch die Veränderung des Nord- und Südmagnetpolen bewegt, macht er einen abwechselnden Strom (AC).Bei DC -Generatoren ändert ein Kommutator diesen Wechselstrom in Gleichstrom (DC), indem die Ausgabe zum richtigen Zeitpunkt umgestellt wird.Bei Wechselstromgeneratoren (auch als Alternatoren genannt) bleibt der Ausgang als Wechselstrom und seine Frequenz hängt davon ab, wie schnell die Anker dreht.

Mehrere Dinge beeinflussen, wie gut der Generator funktioniert.Eine schnellere Rotationsgeschwindigkeit verändert das Magnetfeld schneller und erzeugt mehr EMK.Ein stärkeres Magnetfeld erzeugt auch mehr EMK und erhöhte die Leistung.Die Wicklungen sind angeordnet, um die magnetische Wechselwirkung zu maximieren und gleichzeitig den Energieverlust zu minimieren.Moderne Generatoren verwenden Spannungsregulatoren, um eine stetige Spannung und Frequenz aufrechtzuerhalten, was für Geräte, die eine konsistente Leistung benötigen, wichtig ist.Diese Systeme passen das Magnetfeld an, um Änderungen des Stromverbrauchs oder der Eingangsgeschwindigkeit auszugleichen.

Generatoren sind wichtig, um Strom zu erzeugen und sie stabil zu halten.Durch die Verbesserung des Ankerdesigns und des Hinzufügens von Steuerungssystemen können Sie Generatoren effizienter und zuverlässiger machen.Dies trägt dazu bei, dass die Spannung und die Frequenz für Stromnetze aufbewahrt, in erneuerbaren Energiesystemen zuverlässiger Strom liefert, in denen sich die Stromquelle ändert, und die Sicherungsleistung für Orte wie Krankenhäuser und Rechenzentren sicherzustellen.Durch die Verbesserung der Art und Weise, wie der Anker sowohl in Motoren als auch in den Generatoren funktioniert, wird Elektromaschinen effizienter, zuverlässiger und flexibler, wobei die heutigen Strombedürfnisse gerecht werden.

Techniken in der Ankerkontrolle

Die Kontrolle des Ankers in Elektromotoren hilft, die Leistung zu optimieren, insbesondere bei der Regulierung der Geschwindigkeit und der Verwaltung des Drehmoments.In DC-Motoren begrenzt der eingebaute Widerstand des Ankers auf natürliche Weise den Strom und schützt den Motor vor elektrischen und thermischen Überlastungen.Um jedoch eine genauere Kontrolle über die Geschwindigkeit zu erreichen und sich an unterschiedliche Betriebsbedürfnisse anzupassen, wird der Schaltkreis häufig externer Widerstand hinzugefügt.Dieser einstellbare Widerstand ermöglicht es den Operatoren, den Ankerstrom fein zu optimieren und die Geschwindigkeits- und Drehmomenteigenschaften des Motors direkt zu beeinflussen.

Die Geschwindigkeit eines Gleichstrommotors wird hauptsächlich durch das Gleichgewicht zwischen der Rückseite der elektromotiven Kraft (EMF) und dem Ankerstrom bestimmt.Die Rücken -EMF wird erzeugt, wenn sich der Motor in einem Magnetfeld dreht und sich der Richtung des Ankerstroms widersetzt.Diese Beziehung kann ausgedrückt werden als:

Wo:

• 𝑁 = Motordrehzahl

• 𝐸𝑏 = Back EMF

• 𝐼𝑎 = Ankerstrom

• 𝑅𝑎 = interner Ankerwiderstand

Um eine bessere Kontrolle über die Motordrehzahl zu erhalten, wird ein externer Widerstand (𝑅𝑐) in den Ankerschaltung eingeführt, wodurch die Gleichung geändert wird, um:

Dies zeigt, dass die Motordrehzahl umgekehrt proportional zum Gesamtwiderstand in der Ankerschaltung ist.Durch Einstellen von 𝑅𝑐 kann der Gesamtwiderstand fein abgestimmt werden, was eine präzise Geschwindigkeitskontrolle ermöglicht.

• Erhöhen 𝑅𝑐: Dies reduziert den Ankerstrom, was zu einem kleineren Spannungsabfall über den Widerstand führt.Infolgedessen nimmt die Rücken -EMK zu, wodurch die Motorgeschwindigkeit zunimmt.

• Abnahme von 𝑅𝑐: Dies erhöht den Ankerstrom, was zu einem größeren Spannungsabfall führt, der die Rücken -EMK senkt und die Motordrehzahl verringert.

Diese Methode wird sowohl in Shunt- als auch in der Serie DC-Motoren aufgrund ihrer Einfachheit und Kosteneffizienz häufig verwendet.

Wicklung und Reaktion

Ankerwicklung erzeugt Spannung und erzeugt eine elektromotive Kraft (EMF).Es funktioniert mit dem Magnetfeld, das durch die Feldwicklung hergestellt wurde.Diese Teamarbeit wechselt die elektrische Energie in mechanische Energie in Motoren und mechanische Energie in elektrische Energie bei Generatoren.Damit elektrische Maschinen besser funktionieren und länger dauern können, ist es wichtig zu verstehen, wie die Wicklung der Ankerei entworfen wird und wie es funktioniert.Es ist auch wichtig, über die Ankerreaktion zu wissen, was einige Herausforderungen verursachen kann.

Ankerwicklung

Die Ankerwicklung besteht aus mehreren leitenden Drahtspulen, normalerweise Kupfer, da es Strom gut leitet.Diese Spulen werden sorgfältig in die Schlitze des Ankerkerns platziert.Dieses Setup maximiert die magnetische Wechselwirkung und reduziert den Flussleckage, wodurch die elektrische Maschine effizienter funktioniert.Die Art und Weise, wie diese Spulen angeordnet sind, bestimmt den Wicklungstyp, der die Leistung der Maschine stark beeinflusst.

Es gibt zwei Haupttypen von Wickelkonfigurationen: Rundenwicklung und Wellenwicklung.Die Rundenwicklung erzeugt mehrere parallele Pfade, damit der Strom fließt, sodass sie für hochstromige, niedrige Spannungsanwendungen wie Hochleistungsmotoren geeignet sind.Im Gegensatz dazu verbindet die Wellenwicklung die Spulen in Reihe, was die Spannung erhöht und gleichzeitig den Strom niedriger hält.Dieser Typ ist ideal für Hochspannungsanwendungen mit niedrigem Strom wie Übertragung über große Strecken.Um das elektrische System sicher und zuverlässig zu halten, sind die Spulen gut isoliert, um Kurzschlüsse zu vermeiden.Sie sind auch mit dem Kommutator verbunden, was die Richtung des Stroms zum richtigen Zeitpunkt ändert und bei den Generatoren ein konsistentes Drehmoment in Motoren oder stetigen Spannungsausgang sicherstellt.

Es gibt auch fortgeschrittene Wicklungstechniken, wie z. Verteilte Wicklung und konzentrierte Wicklung.Die verteilte Wicklung spreizt die Spulen über mehrere Schlitze, wodurch der magnetische Fluss ausgleichen und elektrische Rauschen reduziert.Andererseits gruppiert sich konzentrierte Wicklungsgruppen die Spulen in weniger Schlitze, erhöhen die Stromdichte und machen die Maschine kompakter.Die Auswahl der richtigen Wickelkonfiguration und -technik beeinflusst die Effizienz, das Drehmoment und die Stabilität der Maschine während des Betriebs.

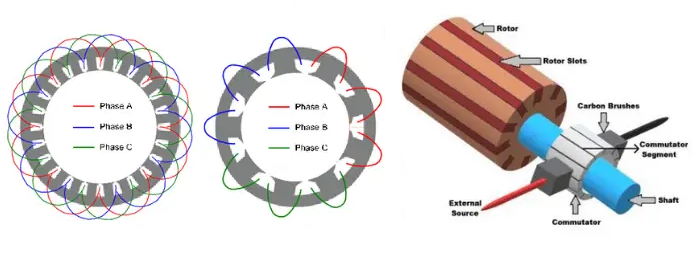

Abbildung 6. Ankerwicklungstypen und magnetische Wechselwirkung

Ankerreaktion

Die Ankerreaktion tritt auf, wenn das durch den Ankerstrom erzeugte Magnetfeld mit dem wichtigsten Magnetfeld interagiert, das durch die Feldwicklung erzeugt wird.Diese Wechselwirkung kann das Hauptfeld entweder stärken oder schwächen, was zu Problemen wie der Verzerrung des Magnetfelds oder einer Abnahme des Magnetflusses führt.Diese Änderungen können die Leistung und Effizienz der elektrischen Maschine beeinflussen.

In DC -Maschinen kann die Ankerreaktion das Hauptmagnetfeld verzerren, was zu mehreren Problemen führt. Feldverzerrung ändert die Form des Magnetfeldes, wodurch die Effizienz verringert wird und ein ungleiches Drehmoment verursacht. Neutrale Ebenenverschiebung passiert, wenn sich der Bereich ohne induzierte EMF bewegt, was es schwieriger macht, die Stromrichtung reibungslos zu schalten.Diese Fehlausrichtung kann dazu führen, dass sich an den Bürsten ausgelöst wird, was den Kommutator beschädigen kann.Zusätzlich, Flussschwächung kann auftreten, wenn das Magnetfeld des Ankers dem Hauptfeld entgegenwirkt, was zu einer Verringerung des Gesamtflusses und zu einer Schwächung des Drehmoments des Motors führt.

Die Ankerreaktion tritt in mehreren Schritten auf.Erstens erzeugt die Feldwicklung ein stetiges Magnetfeld.Wenn sich der Anker dreht, bewegt er sich durch dieses Feld und erzeugt eine EMF, die dazu führt, dass der Strom durch die Ankerwicklungen fließt.Dieser Strom erzeugt ein eigenes Magnetfeld, das mit dem Hauptfeld interagiert.Diese Wechselwirkung verzerrt den wichtigsten magnetischen Fluss, wodurch sich die neutrale Ebene verändert und den Kommutierungsprozess beeinflusst.Wenn diese Verzerrung nicht kontrolliert wird, kann sie dazu führen, dass die Bürsten, eine geringere Effizienz und eine ungleiche Drehmomentproduktion mehr auslösen.

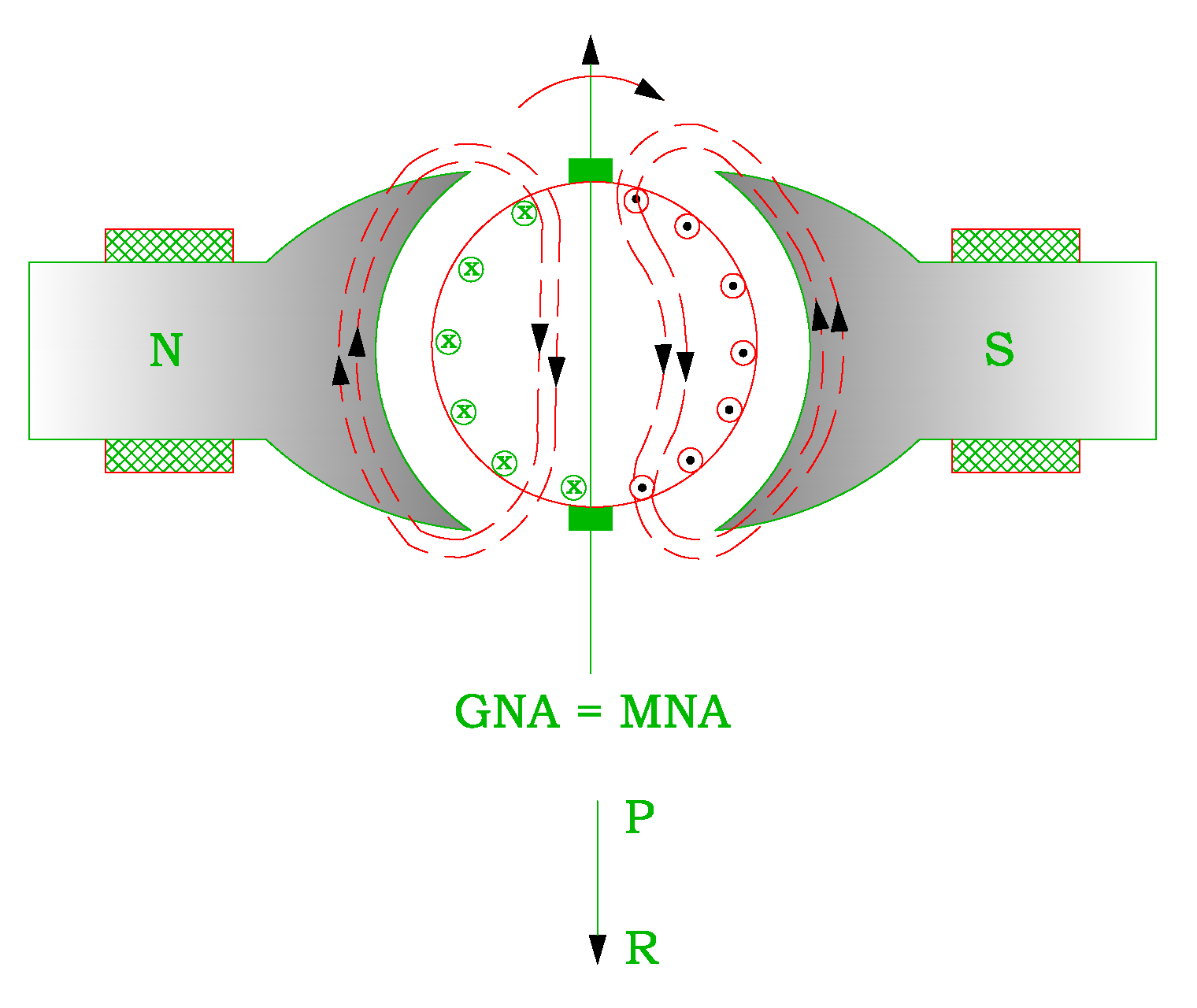

Abbildung 7. Ankerreaktion in der DC -Maschine

Untersuchung der Ankerverluste

Ankerverluste sind ein großer Faktor, der die Effizienz und Leistung von elektrischen Maschinen, einschließlich Motoren und Generatoren, beeinflusst.Diese Verluste treten während des Energieumwandlungsverfahrens auf und können die Effizienz des Gesamtsystems verringern.Die drei primären Arten von Ankerverlusten sind Kupferverlust, Wirbelstromverlust und Hystereseverlust, die jeweils aus unterschiedlichen physikalischen Mechanismen resultieren.Das Verständnis der Art dieser Verluste und der Umsetzung von Strategien zur Minimierung erfordert die Optimierung der Leistung und Effizienz von elektrischen Maschinen.

Kupferverluste

Kupferverlust, auch als I²R -Verlust bezeichnet, erfolgt aufgrund des elektrischen Widerstands in der Ankerwicklung, wenn der Strom durch sie führt.Dieser Widerstand erzeugt Wärme, was zu Stromverlust führt und die Effizienz der Maschine senkt.Die Menge des Kupferverlusts steigt bei schweren Lastbedingungen schnell mit höheren Stromniveaus an.Um Kupferverluste zu reduzieren, können Sie dickere Leiter mit größeren Querschnittsflächen verwenden, die weniger Widerstand aufweisen und mehr Strom mit geringerem Stromverlust fließen lassen.Ein anderer Ansatz ist die Verwendung von Materialien mit hoher Leitfähigkeit wie Kupfer oder sogar Silber für besondere Fälle, da sie Strom effizienter leiten.

Durch das Entwerfen des Wicklungslayouts effizienter kann die Länge der Leiter minimiert werden, was den Widerstand verringert.Fortgeschrittene Kühlsysteme wie erzwungene Luft oder Flüssigkühlung spielen ebenfalls eine Rolle, indem sie die erzeugte Wärme verteilt, die Anker bei sicheren Temperaturen halten und die Wickelisolierung vor Schäden schützen.Durch sorgfältige Auswahl der Materialien, die Optimierung des Wickeldesigns und die Verwendung effektiver Kühltechniken können Kupferverluste reduziert werden.Dies steigert nicht nur die Effizienz der Maschine, sondern verbessert auch die Gesamtleistung und die Lebensdauer.

Wirbelstrahlungsverluste

Wirbelstromverluste treten auf, wenn die Magnetfelder im Ankerkern zirkulierende Ströme erzeugen.Diese zirkulierenden Ströme produzieren entgegengesetzte Magnetfelder, die Energie als Wärme verschwenden und die Effizienz der Maschine verringern.Die Menge an Wirbelstromverlust hängt von mehreren Faktoren ab, einschließlich der Stärke des Magnetfeldes (magnetische Flussdichte), der Geschwindigkeit, mit der sich das Magnetfeld ändert (Frequenz der Flussumkehr) und die Dicke der Schichten des Kerns (Laminationen).Wenn diese Strömungen nicht kontrolliert werden, können sie Energieverlust und Überhitzung verursachen, was die Gesamtleistung und Haltbarkeit der Maschine beeinflusst.

Um Wirbelstromverluste zu minimieren, entwerfen viele den Ankerkern mit dünnen, isolierten Schichten (Laminationen) von magnetischem Stahl.Diese Laminationen erhöhen den elektrischen Widerstand zwischen Schichten und erschweren es für Wirbelströme, den Fluss zu fließen und den Energieverlust zu verringern.Die Auswahl der richtigen Dicke für diese Schichten ist wichtig, da dünnere Laminationen Wirbelströme effektiver einschränken, obwohl sie teurer und hart sein können.Die Beschichtung jeder Laminierung mit einem hochressigen Material hilft auch, Wirbelströme zu blockieren.Die Verwendung von Magnetmaterialien mit hohem elektrischer Widerstand und niedrigem Hystereseverlust wie Siliziumstahl reduziert die Wirbelströme und die gute magnetische Leistung.Durch die Optimierung des Kerndesigns und die Auswahl der besten Materialien können Wirbelstromverluste gesenkt werden, was zu einer besseren Effizienz und Leistung führt.

Hystereseverluste

Hystereseverluste treten auf, da der Ankerkern wiederholt magnetisiert und entmagnetisiert wird, wenn das Magnetfeld die Richtung ändert.Jedes Mal, wenn das Magnetfeld schaltet, widersteht das Kernmaterial der Änderung und verwendet die als Wärme freigegebene UP -Energie.Dieser konstante Zyklus der Magnetisierung und DeMagnetisierung führt zu einem Energieverlust, der die Gesamteffizienz der Maschine verringert.Die Menge an Hystereseverlust hängt von den magnetischen Eigenschaften des Kernmaterials ab und wie oft das Magnetfeld die Richtung ändert.Wenn das Material die Veränderung der Magnetisierung stark widersteht, wird mehr Energie als Wärme verschwendet.In ähnlicher Weise erhöhen schnellere Veränderungen im Magnetfeld (höhere Frequenz) die Hystereseverluste.

Um die Hystereseverluste zu minimieren, verwenden andere Materialien mit geringer Koerzität wie Siliziumstahl, die weniger Energie benötigen, um ihre magnetische Ausrichtung zu ändern.Diese Materialien wechseln den Magnetzuständen leicht mit minimalem Energieverlust.Materials mit hoher Permeabilität sind ebenfalls wirksam, da sie den Magnetfluss leichter durchlaufen lassen und die für Magnetisierungszyklen benötigte Energie verringern.Bei Wechselstrommaschinen ist kornorientierter Siliziumstahl nützlich, da seine magnetischen Domänen effizienter ausrichten und den Energieverlust bei schnellen Feldänderungen verringern.Das Design des Kerns mit einer gleichmäßigen Magnetfeldverteilung hilft, lokalisierte Verluste zu verhindern.Durch die Auswahl der richtigen Materialien und die Optimierung des Designs des Kerns können Hystereseverluste reduziert werden, was zu einer besseren Effizienz und Leistung bei elektrischen Maschinen führt.

Überlegungen zum Ankerbetrag

Das Design eines Ankers ist sehr wichtig dafür, wie gut elektrische Maschinen wie Motoren und Generatoren funktionieren.Ein gutes Ankerdesign hilft dem Maschinen, die Energie effizient zu verändern, hohe Leistung zu erzeugen und Energieverluste zu verringern.Dies bedeutet, dass die Maschine besser funktioniert, weniger Strom verbraucht und länger hält.Um den Anker so effizient wie möglich zu gestalten, müssen mehrere Konstruktionsfaktoren berücksichtigt werden.Dazu gehören die Größe und Form des Ankers, die Art der verwendeten Materialien und die Art und Weise, wie die Wicklungen angeordnet sind.Durch die sorgfältige Auswahl und Optimierung jeder dieser Details kann der Anker so erstellt werden, dass der spezifische Leistungsbedarf gerecht wird, um sicherzustellen, dass die Maschine reibungslos und effizient ausgeführt wird.

Anzahl der Slots

Die Anzahl der Slots in einem Ankerkern spielt eine Rolle bei der Bewegung des magnetischen Flusses, wie effizient Strom fließt und wie stabil die Wicklung ist.Die Slots halten die Spulen an Ort und Stelle und stützen Sie, um sicherzustellen, dass die Wicklungsaufenthalte sicher und ordnungsgemäß isoliert sind.Die Auswahl der richtigen Anzahl von Slots ist hervorragend, damit die Maschine gut funktioniert.Die ideale Slot -Anzahl hängt von einigen Faktoren ab.Erstens ist der Wickeltyp von Bedeutung, da verschiedene Wickeldesigns bestimmte Schlitzanordnungen benötigen, um ihr Bestes zu geben.Zweitens muss die Anzahl der Pole in der Maschine mit der Slot -Anzahl übereinstimmen, um den magnetischen Fluss ausgleichen zu halten.Schließlich benötigen die Strom- und Größenanforderungen für größere Maschinen wertvoll mehr Slots, um höhere Leistung und Spannung zu verwalten.Wenn Sie diese Faktoren berücksichtigen, können Sie die beste Slot -Anzahl finden, die die Leistung verbessert, die Stabilität aufrechterhält und die Stromanforderungen entspricht.Diese sorgfältige Balance hilft der Maschine, effizient und zuverlässig zu laufen.

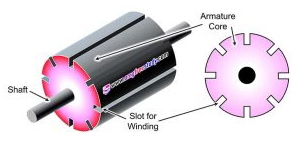

Abbildung 8. Querschnittsansicht von Kernschlitzen und Wicklungsplatzierung

Vorteile von mehr Slots

Verbesserte magnetische Flussverteilung: Wenn im Ankerkern mehr Steckplätze vorhanden sind, kann der magnetische Fluss gleichmäßiger und genauer verteilt werden, was die Reaktanz verringert und harmonische Interferenzen minimiert, die sonst unerwünschte Schwingungen oder Rauschen verursachen könnte;Infolgedessen führt dies zu einer glatteren Drehmomentleistung und einem stabileren Betrieb der Maschine, wodurch die Gesamtleistung und Zuverlässigkeit verbessert werden.

Verbesserter Stromflusswirkungsgrad: Durch die Ausbreitung des Stroms über eine größere Anzahl von Schlitzen werden der elektrische Widerstand und der Wirbelstromverluste verringert, was bedeutetunter unterschiedlichen Lastbedingungen.

Nachteile von mehr Slots

Erhöhte Komplexität und Kosten: Obwohl das Hinzufügen von mehr Slots die Leistung verbessern kann, macht er den Herstellungsprozess auch viel komplizierter, da es eine genauere Bearbeitung und Montage erfordert, was wiederum die Produktionskosten erhöht, da fortschrittliche Geräte, zusätzliche Materialien und länger erforderlich sindProduktionszeiten.

Gewichts- und Raumbeschränkungen: Durch die Einbeziehung einer höheren Anzahl von Schläfen erhöht sich zwangsläufig das Gesamtgewicht des Ankerkerns und reduziert den verfügbaren Raum für Isolier- und Kühlsysteme, was Herausforderungen im thermischen Management erfordern und möglicherweise fortschrittlichere Kühllösungen erfordern kann, um eine Überhitzung zu verhindern und sicherzustellen,sicherer Betrieb.

Leckflusse und Ankerreaktion: Während mehr Schlitze die magnetische Flussverteilung verbessern können, können sie auch zu einem Anstieg des Lecksflusss führen und die Ankerreaktionseffekte verstärken, die das Magnetfeld stören und die Effizienz beeinträchtigen können, was die Stabilität und Leistung der Maschine beeinflusst,vor allem unter Bedingungen mit schwerer Belastung.

Schlitzform

Die Form der Ankerplätze spielt eine Rolle bei der Bewegung des magnetischen Flusses, wie viel Leckflusses auftritt und wie effizient die Maschine arbeitet.In den Schlitzen werden die Spulen platziert und ihre Form beeinflusst das Magnetfeld und die Kühlung der Maschine.Es gibt zwei Haupttypen von Schlitzformen: Offene Slots und geschlossene Slots, jeweils mit seinen eigenen Vor- und Nachteilen.

Offene Slots sind einfacher herzustellen, da sie ein einfacheres Design haben, das weniger präzise Bearbeitung erfordert.Sie ermöglichen auch eine bessere Kühlung, da die offene Form den Luftstrom um die Spulen verbessert und dazu beitragen, den Wärme effektiver zu entfernen.Dies macht offene Slots zu einer guten Wahl für Maschinen, die in hohen Strömen arbeiten und eine effiziente Kühlung benötigen, um eine Überhitzung zu verhindern.Offene Slots erhöhen jedoch die magnetische Zurückhaltung, was es schwieriger macht, dass der magnetische Fluss den Kern durchläuft.Dies führt zu einem höheren Leckagefluss, der die Gesamteffizienz der Maschine verringern kann, da ein Teil der magnetischen Energie verschwendet wird.

Gespannte Slots hingegen sind so ausgelegt, dass sie das Magnetfeld effektiver enthalten, was die magnetische Zurückhaltung verringert und den Leckflussen minimiert.Dies führt zu einer besseren Effizienz und einer höheren Leistung, da mehr magnetische Energie effektiv eingesetzt wird.Aufgrund ihrer komplexen Form sind jedoch geschlossene Slots aufgrund ihrer komplexen Form, was eine präzise Bearbeitung und höhere Produktionskosten erfordert.Geschlossene Schlitze sorgen für weniger Abkühlung, da der Luftstrom eingeschränkter ist, was ein Nachteil in hochstromigen Anwendungen wie Wärmeablöschung sein kann.Trotz dieser Herausforderungen werden häufig geschlossene Slots für Hochleistungsanwendungen ausgewählt, bei denen Effizienz und Leistung wichtiger sind als Kühl- oder Fertigungskosten.

Die Wahl zwischen offenen und geschlossenen Slots hängt von mehreren Faktoren ab.Die Effizienzanforderungen sind eine wesentliche Überlegung, geschlossene Slots werden für Anwendungen ausgewählt, die eine hohe Effizienz wie Elektrofahrzeuge und Präzisionsindustriemaschinen benötigen, da sie den Leckagefluss reduzieren und die Leistung verbessern.Offene Slots sind einfacher und billiger zu produzieren, was sie zu einer guten Wahl für kostengünstige Designs macht.Kühlbedürfnisse sind ein weiterer Faktor. Offene Slots werden bevorzugt, wenn eine bessere Kühlung erforderlich ist, z. B. in hochströmenden Maschinen, die viel Wärme erzeugen.Sie müssen die Schlitzform sorgfältig auswählen, indem Sie die betrieblichen Anforderungen und Leistungsziele der Maschine analysieren.Sie müssen die Notwendigkeit von hoher Effizienz, effektiver Kühlung und überschaubarer Fertigungskomplexität in Einklang bringen.Dies beinhaltet häufig die Verwendung von Computersimulationen, um vorherzusagen, wie unterschiedliche Schlitzformen die Leistung und Effizienz unter verschiedenen Betriebsbedingungen beeinflussen.

Wicklungstyp

Die Auswahl des richtigen Wicklungsarts für einen Anker ist erforderlich, da er direkt die Spannung, die Stromabwicklung, den Ausgang und die Effizienz der Maschine beeinflusst.Die Wickelkonfiguration bestimmt, wie elektrische Energie in mechanische Leistung umgewandelt wird und umgekehrt.In elektrischen Maschinen werden zwei Haupttypen von Wicklungen verwendet: Rundenwicklung und Wellenwicklungjeweils für bestimmte Anwendungen und Leistungsanforderungen ausgelegt.

Die Rundenwicklung ist so konzipiert, dass sie mehrere parallele Pfade für den Stromfluss bereitstellen, sodass sie für hochstromige, niedrigspannende Anwendungen geeignet sind.Diese Art der Wicklung wird üblicherweise in Hochleistungsmotoren verwendet, wie beispielsweise in industriellen Geräten und Traktionssystemen, bei denen ein hohes Drehmoment bei niedrigen Geschwindigkeiten erforderlich ist.Da die Spulen parallel angeschlossen sind, kann die Rundenwicklung große Ströme ohne Überhitzung bewältigen, was die Haltbarkeit und Leistung der Maschine bei schweren Lasten verbessert.Diese Konfiguration erzeugt jedoch eine geringere Spannung, so dass sie für Fernstromübertragung oder Hochspannungsanwendungen weniger geeignet ist.

Die Wellenwicklung hingegen verbindet die Spulen in Reihe, was die Spannung erhöht und gleichzeitig den Strom reduziert, der durch jede Spule fließt.Dies macht die Wellenwicklung ideal für hochspannende Anwendungen mit niedrigem Strom, z. B. Generatoren und Stromübertragungssysteme, die Strom über große Entfernungen senden müssen.Die Wellenwicklung bietet auch eine bessere Kommutierung, was bedeutet, dass ein glatterer Stromschalter in den Bürsten geschaltet wird, da die Serienverbindung eine gleichmäßigere Verteilung des Stroms gewährleistet.Dies verringert das Risiko, an den Bürsten zu lagern, und erhöht die Effizienz und Lebensdauer der Maschine.Die Wellenwicklung ist jedoch komplexer für das Design und die Herstellung im Vergleich zur Rundenwicklung, was die Produktionskosten erhöhen kann.

Bei der Auswahl eines Wicklungsarts möchten Sie über ein paar wichtige Dinge nachdenken.Wenn Sie ein hohes Drehmoment bei niedrigen Geschwindigkeiten benötigen, ist die Rundenwicklung eine gute Wahl, da sie gut mit hohen Strömen umgehen.Wenn Sie dagegen nach hoher Geschwindigkeit und Hochspannung suchen, ist die Wellenwicklung besser, da das Serien -Setup dafür gut funktioniert.Es gibt Ihnen auch eine reibungslosere Kommutierung, was weniger Sparking und weniger Verschleiß auf den Bürsten bedeutet.Die Wellenwicklung reduziert die harmonische Verzerrung und steigert die Effizienz, insbesondere in Hochspannungssituationen.Um die beste Option herauszufinden, können Sie Modellierungs- und Simulationswerkzeuge verwenden, um festzustellen, wie sich jeder Wickelart auf die Leistung, Effizienz, Kommutierung und harmonische Verzerrung auswirkt.Indem Sie all diese Faktoren abwägen, können Sie das Wickling-Setup auswählen, das Ihren Anforderungen am besten entspricht, um sicherzustellen, dass Ihre Maschine reibungslos, effizient und kostengünstig ausgeführt wird.

Leitergröße

Die Größe des in der Ankerwicklung verwendeten Leiters ist ein weiterer Faktor, da er die Stromdichte, Kupferverluste und Wärmeerzeugung direkt beeinflusst.Größere Leiter haben einen geringeren elektrischen Widerstand, was bedeutet, dass sie Kupferverluste reduzieren und weniger Wärme erzeugen.Dies macht sie ideal für hochströmende Anwendungen, bei denen Effizienz und Haltbarkeit wichtig sind.Die Verwendung größerer Leiter erhöht jedoch auch das Gesamtgewicht des Ankers und nimmt mehr Platz ein.

Andererseits sind kleinere Leiter leichter und nehmen weniger Platz ein, was sie für kompakte Konstruktionen wie Elektrofahrzeuge geeignet macht, bei denen das Gewicht ein großer Faktor ist.Kleinere Leiter haben jedoch einen höheren Widerstand, was zu größeren Kupferverlusten führt und dazu führen kann, dass die Wicklung überhitzt, wenn sie nicht ordnungsgemäß abgekühlt ist.Aus diesem Grund müssen Sie die Leitergröße auf der Grundlage der Anforderungen der Anwendung sorgfältig ausgleichen.Beispielsweise ist die Stromversorgungskapazität eine wichtige Überlegung, größere Leiter werden für hochstromige Anwendungen benötigt, während kleinere Leiter gut in Designs funktionieren, bei denen Gewicht und Raum begrenzt sind.Die Kühlanforderungen spielen auch eine Rolle, da größere Leiter weniger Wärme erzeugen und die Nachfrage nach Kühlsystemen verringern.

Luftspaltabmessungen

Der Luftspalt zwischen dem Anker und dem Stator ist ein weiterer Faktor, der die magnetische Flussdichte, die Leistung und die Betriebseffizienz beeinflusst.Ein kleinerer Luftspalt erhöht die magnetische Flussdichte, wodurch die magnetische Kopplung und die Gesamteffizienz verbessert wird, da das Magnetfeld stärker und fokussierter ist.Dies führt zu einer besseren Leistung und Leistung.Kleinere Luftlücken erhöhen jedoch auch die Ankerreaktion und den Leckflus, was zu Instabilität und Überhitzung führen kann, insbesondere unter schweren Lastbedingungen.Sie müssen vorsichtig sein, wenn Sie kleine Luftlücken entwerfen, um diese potenziellen Probleme zu vermeiden.

Im Gegensatz dazu verringert ein größerer Luftspalt die magnetische Flussdichte, wodurch die Leistungsleistung verringert wird, aber die Leckflusse und die Ankerreaktion minimiert.Dies macht die Maschine stabiler und zuverlässiger, obwohl sie eine gewisse Effizienz opfert.In Anwendungen, bei denen Stabilität und reibungsloser Betrieb wichtiger sind, werden häufig größere Luftlücken verwendet als die maximale Leistung.Durch die Einstellung der Luftspaltabmessungen können Sie das Gleichgewicht zwischen Effizienz, Leistungsleistung und Betriebsstabilität steuern.

Testverfahren für Anker

Regelmäßige Tests eines Ankers sind gut für die Aufrechterhaltung der Leistung und die Verlängerung der Lebensdauer von Elektromotoren.Fehler wie offene Schaltungen, Kurzschaltungen oder physische Schäden können zu Ineffizienzen, Überhitzung oder sogar vollem Motorversagen führen.Durch gründliche Tests können potenzielle Probleme frühzeitig identifiziert werden, sodass rechtzeitige Reparaturen und kostspielige Aufschlüsse verhindern können.Dieser Abschnitt umfasst effektive Methoden zur Bewertung der strukturellen und funktionellen Integrität von Armaturen und konzentriert sich auf gemeinsame Fehler, die sich auf die Effizienz auswirken können.

Schritt 1: Bereiten Sie sich auf das Testen vor

Bevor Sie mit Tests beginnen, trennen Sie den Anker vom Motor.Dies verhindert Störungen von anderen Komponenten, die die Genauigkeit Ihrer Messwerte beeinflussen könnten.Es ist auch wichtig, dass der Anker sauber und trocken ist, da Schmutz oder Feuchtigkeit zu falschen Messungen führen kann.Sammeln Sie alle notwendigen Werkzeuge, einschließlich eines Ohmmeters für Widerstandskontrollen und andere diagnostische Geräte bei Bedarf.

Überprüfen Sie den Arbeitsbereich auf Sicherheit und stellen Sie sicher, dass er sauber und gut beleuchtet ist.Ein sicherer und organisierter Arbeitsbereich verringert das Risiko von Unfällen und macht den Testprozess effizienter.Stellen Sie sicher, dass alle Testgeräte in gutem Zustand sind und koribriert kalibriert, um genaue Ergebnisse zu erzielen.Die ordnungsgemäße Vorbereitung sorgt für zuverlässige Tests und eine genaue Diagnose.

Schritt 2: Überprüfen Sie offene und kurze Wicklungen

Verwenden Sie einen Ohmmeter, um den Widerstand über die Ankerwicklungen zu messen.Stellen Sie dazu eine Sonde auf eine Kommutatorstange und die andere direkt gegenüber der Stange, etwa 180 Grad voneinander entfernt.Dies überprüft den Widerstand einer vollständigen Spulenwicklung.Wenn die Wicklungen in gutem Zustand sind, sollten die Widerstandswerte über alle Spulen konsistent sein.

Wenn der Widerstand zu niedrig ist, zeigt er einen Kurzschluss an, der auf beschädigte Isolierung oder überlappende Wicklungen zurückzuführen sein könnte.Wenn der Widerstand zu hoch ist oder Unendlichkeit zeigt, schlägt er auf einen offenen Stromkreis, möglicherweise aus einem gebrochenen Draht oder einer losen Verbindung, vor.Überprüfen Sie in solchen Fällen die Isolierung auf Schäden und überprüfen Sie alle Verbindungen.Reparieren oder ersetzen Sie fehlerhafte Abschnitte nach Bedarf.

Schritt 3: Testen Sie die benachbarten Kommutatorstangen

Für eine detailliertere Überprüfung messen Sie den Widerstand zwischen benachbarten Kommutatorstäben.Beginnen Sie an einer Balken und bewegen Sie sich nacheinander um den Anker.Diese Methode testet jede Spule einzeln und hilft, spezifische Fehler zu bestimmen.Konsistente Widerstandswerte geben an, dass die Wickelsegmente korrekt funktionieren.Wenn der Widerstand zwischen zwei Balken zu niedrig ist, deutet er kurzgeschlossene Kurven vor, die durch Isolationsversagen verursacht werden.Ein hoher Widerstand kann einen teilweise offenen Schaltkreis aufgrund beschädigter oder korrodierter Verbindungen bedeuten.Überprüfen Sie in beiden Fällen den betroffenen Bereich genau.Ersetzen Sie die beschädigte Isolierung oder kehren Sie die fehlerhafte Spule bei Bedarf zurück.Wenn die Verbindungen locker oder korrodiert sind, reinigen und neu aufnehmen.

Schritt 4: Bewertung der Kommutatorisolierung

Um die Isolierung der Kommutatorstangen zu überprüfen, messen Sie einen Ohmmeter, um den Widerstand zwischen jedem Stange und dem Ankerkern zu messen.Ein hoher Widerstand oder keine Kontinuität weist auf eine gute Isolierung hin, während ein niedriger Widerstand auf einen Kurzschluss hindeutet.Dies kann auf beschädigte Isolierung oder leitende Trümmer auf der Kommutatoroberfläche zurückzuführen sein.Wenn ein Kurzschluss erkannt wird, reinigen Sie den Kommutator gründlich, um alle Trümmer zu entfernen.Wenn die Reinigung das Problem nicht behebt, untersuchen Sie die Isolierung auf Schäden.Neuinsulate die betroffenen Balken oder tauchen Sie den Kommutator erneut auf, wenn er getragen oder ungleichmäßig ist.Sicherstellen, dass eine ordnungsgemäße Isolierung für einen zuverlässigen Motorbetrieb gut ist.

Schritt 5: Erkenntnisse Dokument und Reparaturen durchführen

Notieren Sie alle Widerstandswerte und beachten Sie alle Unregelmäßigkeiten.Genaue Aufzeichnungen hilft bei der Diagnose von Problemen und der Planung gezielter Reparaturen.Markieren Sie fehlerhafte Bereiche für eine einfache Identifizierung während des Reparaturprozesses.Die ordnungsgemäße Dokumentation hilft auch bei der Verfolgung wiederkehrender Probleme im Laufe der Zeit.Führen Sie die erforderlichen Reparaturen durch.Dies könnte dazu führen, dass beschädigte Isolierungen ersetzt, Spulen zurückgespult werden oder lose Verbindungen erneut ausgeschaltet werden.Stellen Sie sicher, dass alle Reparaturen den Sicherheits- und Qualitätsstandards entsprechen.Nach Reparaturen testen Sie den Anker nach, um zu bestätigen, dass alle Probleme gelöst wurden.

Schritt 6: Implementieren Sie vorbeugende Wartung

Regelmäßige Tests sind vorbeugende Wartung erforderlich.Planen Sie regelmäßige Überprüfungen, um frühe Anzeichen von Verschleiß zu erkennen, was dazu beitragen kann, größere Pannen zu vermeiden.Dieser proaktive Ansatz erweitert die Lebensdauer des Motors und hält die Effizienz aufrecht.Es reduziert auch unerwartete Ausfallzeiten und kostspielige Reparaturen.Die Verwendung fortschrittlicher diagnostischer Tools wie digitale Ohmmeter und Isolationsresistenztester verbessert die Testgenauigkeit.Durch die Einrichtung einer vorbeugenden Wartungsroutine hält die Motoren für längere Zeiträume effizient in Betrieb.

Antriebsanwendungen

Armaturen sind in vielen Bereichen nützlich, da sie auf unterschiedliche Weise verwendet werden können.Sie können sie in Kraftwerken, Autos, Fabriken und alltäglichen Elektronik finden.Dieser Abschnitt untersucht die vielen Möglichkeiten, wie Armaturen verwendet werden, und zeigt, wie sie moderne Technologie helfen, besser zu arbeiten und Energie zu sparen.Indem wir diese Verwendungen kennenlernen, können wir sehen, warum Armaturen sowohl für alte als auch für Neue so wichtig sind.

Wasserkraftwerke

In Wasserkraftwerken werden Armaturen in Turbinen integriert, die die mechanische Energie des fließenden Wassers in elektrische Energie umwandeln.Wenn Wasser durch die Turbine fließt, dreht es einen mit dem Anker verbundenen Rotor.Diese Rotation induziert ein elektromagnetisches Feld und erzeugt Elektrizität.Diese Systeme werden häufig in Dämmen und Wasserkraftstationen weltweit eingesetzt, was eine zuverlässige Quelle erneuerbarer Energie darstellt.Die Verwendung von Armaturen in Wasserkraft trägt zur nachhaltigen Energieerzeugung bei, indem die Abhängigkeit von fossilen Brennstoffen verringert und die Kohlenstoffemissionen minimiert werden.Sie ermöglichen eine effiziente Energieumwandlung, um sicherzustellen, dass die potentielle Wasserergie für die Stromerzeugung maximiert wird.

Windkraftanlagen

In Windergiesystemen spielen Armaturen eine Rolle, indem sie sich mit den Turbinenklingen drehen.Während der Wind die Klingen dreht, dreht sich der angeschlossene Rotor (enthält den Anker) in einem Magnetfeld, wodurch Elektrizität durch elektromagnetische Induktion erzeugt wird.Dieser Prozess wandelt kinetische Energie effektiv aus dem Wind in elektrische Leistung um.Die Armaturen in Windkraftanlagen sind so ausgelegt, dass sie mit variablen Geschwindigkeiten funktionieren, sodass sie sich an sich ändernde Windbedingungen anpassen und gleichzeitig die effiziente Stromerzeugung aufrechterhalten können.Diese Fähigkeit eignet sich hervorragend zur Maximierung der Energieleistung und zur Gewährleistung der Netzstabilität.Durch die Nutzung erneuerbarer Windenergie tragen Armaturen in Windkraftanlagen zur Reduzierung der Kohlenstoffemissionen und zur Förderung nachhaltiger Energielösungen bei.

Tragbare Generatoren

Tragbare Generatoren verlassen sich auf kompakte Armaturen, um Strom für Sicherungsleistung oder Energiebedürfnisse außerhalb des Gitters zu erzeugen.Diese Generatoren sind wichtig bei Stromausfällen, Notfällen oder Aktivitäten im Freien und bieten eine zuverlässige Stromquelle an abgelegenen Standorten.Armaturen bei tragbaren Generatoren sind für Haltbarkeit und Effizienz ausgelegt, um eine konsistente Leistung unter verschiedenen Bedingungen zu gewährleisten.Sie wandeln mechanische Energie aus internen Verbrennungsmotoren oder anderen Leistungsquellen in elektrische Energie und Stromversorgungsgeräte wie Lichter, Geräte und Kommunikationsgeräte um.Ihre Portabilität und Effizienz machen sie hervorragend für Katastrophenhilfe, Camping und andere Anwendungen außerhalb des Gitters.

DC -Motoren

Armaturen sind wichtige Komponenten in DC -Motoren, die in Industriemaschinen, Robotik und Elektrofahrzeugen häufig eingesetzt werden.In diesen Motoren dreht sich der Anker innerhalb eines Magnetfeldes, wenn der elektrische Strom durch ihn durchläuft, das Drehmoment erzeugt und Bewegung verursacht.DC -Motoren sind bekannt für ihr hohes Startdrehmoment und eine präzise Geschwindigkeitskontrolle, wodurch sie ideal für Anwendungen, die eine variable Geschwindigkeit und eine schnelle Beschleunigung erfordern.In Robotik und Automatisierung ermöglichen die Ankermotoren präzise Bewegungen und Positionierung, wodurch die Genauigkeit und Effizienz komplexer Aufgaben verbessert werden.In Elektrofahrzeugen tragen sie zu einer reibungslosen Beschleunigung und regenerativen Bremsen bei, verbessert die Energieeffizienz und die Fahrleistung.

Elektrofahrzeuge (EVs)

In elektrischen und hybriden Fahrzeugen sind Armaturen gut für die Antriebssysteme, die die Räder fahren.Diese Armaturen erzeugen ein hohes Drehmoment bei niedrigen Geschwindigkeiten, was für städtische Fahrbedingungen wie schnelle Starts und Stop-and-Go-Verkehr ideal ist.Sie ermöglichen regeneratives Bremsen, ein Merkmal, das kinetische Energie während des Brems wiederherstellt und es in elektrische Energie umwandelt.Diese wiederhergestellte Energie wird in der Batterie des Fahrzeugs gespeichert, wodurch der Antriebsbereich und die Verbesserung der Gesamtenergieeffizienz erweitert werden.Das fortschrittliche Design von Armaturen in EVs gewährleistet eine hohe Leistung, einen verringerten Energieverbrauch und eine geringere Auswirkungen auf die Umwelt, was den globalen Übergang zum nachhaltigen Transport unterstützt.

Robotik und Automatisierung

In Robotik- und Automatisierungssystemen werden Armaturen in Servomotoren und Schrittmotoren verwendet, um eine genaue Positionierung und Geschwindigkeitskontrolle bereitzustellen.Diese Motoren werden für automatisierte Fertigungssysteme, Roboterarme und Präzisionsmaschinen verwendet, bei denen eine hohe Genauigkeit und Wiederholbarkeit erforderlich ist.Armaturen in diesen Anwendungen ermöglichen reibungslose und präzise Bewegungen, sodass Robotersysteme komplexe Aufgaben mit Konsistenz und Effizienz ausführen können.Ihre Zuverlässigkeit und Präzision verbessern die Produktivität in Branchen wie Elektronikherstellung, Automobilbaugruppe und Produktion von Medizinprodukten.Durch die Förderung der Innovation in der Automatisierung tragen Armaturen zu einer erhöhten Betriebseffizienz und einem verringerten menschlichen Fehler bei.

Automobil -Lichtmaschinen

In Automobilanwendungen werden stationäre Armaturen in Lichtmaschinen verwendet, um Wechselstrom zu erzeugen, wenn der Motor ein rotierendes Magnetfeld antreibt.Im Gegensatz zu herkömmlichen Generatoren beseitigt dieses Design bewegende elektrische Kontakte und reduziert die Verschleiß- und Wartungsanforderungen.Die erzeugte Wechselstromleistung wird dann in DC umgewandelt, um die Batterie- und Leistungs elektronischen Systeme des Fahrzeugs, einschließlich Lichter, Infotainment und Motorsteuerung, aufzuladen.Die Armaturen in Automobil -Lichtmaschinen sind für hohe Effizienz und Haltbarkeit ausgestattet, um eine konsistente Stromversorgung unter verschiedenen Antriebsbedingungen zu gewährleisten.Diese Technologie verbessert die Fahrzeugzuverlässigkeit und unterstützt die wachsende Nachfrage nach fortschrittlichen elektronischen Merkmalen in modernen Fahrzeugen.

Synchrone Generatoren

Synchronen Generatoren, die häufig in Kraftwerken und Netzanwendungen verwendet werden, enthalten stationäre Armaturen als Teil ihres Designs.Diese Generatoren wandeln mechanische Energie aus Turbinen um, die durch elektromagnetische Induktion mit Dampf, Wasser oder Gas angetrieben werden.Das stationäre Anker Design verbessert die Effizienz und verringert die mechanische Komplexität und trägt zu einer zuverlässigen und kontinuierlichen Stromerzeugung bei.Synchronen Generatoren werden für eine groß angelegte Leistungsübertragung verwendet, da sie eine konstante Frequenz und Spannung beibehalten, um die Stabilität der Gitter zu gewährleisten und hohe Stromanforderungen zu erfüllen.Ihre Rolle in Kraftwerken eignet sich am besten für die Unterstützung der industriellen, gewerblichen und Wohnzweckbedürfnisse weltweit.

Abschluss

Die Erkundung von Armaturen zeigt uns die Innenarbeit der Maschinen, die unsere Welt anführen.Von der Verständnis der grundlegenden Kräfte bis hin zur Untersuchung des detaillierten Designs von Armaturen trägt jeder Teil dazu bei, elektrische Maschinen effizienter und effektiver zu gestalten.Dieser Leitfaden deckt nicht nur die Grundlagen ab, sondern erklärt auch die neuesten Verbesserungen und Überlegungen im Design, die zu besseren und umweltfreundlicheren Maschinen führen.
