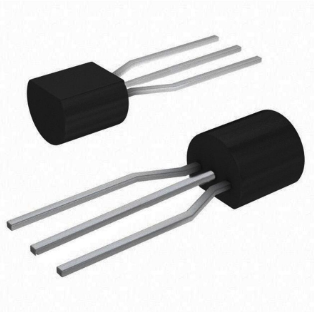

BC556 Transistor: Komplette Leitfaden für Pinouts, Spezifikationen, Arbeiten und Anwendungen

Der BC556-PNP-Transistor stammt als vielseitige und zuverlässige Komponente in der modernen Elektronik und bietet Hochleistungsfunktionen für Verstärkung und Schaltanwendungen.Seine einzigartige Halbleiterstruktur mit einer N-Typ-Schicht zwischen zwei Schichten vom P-Typ sorgt für eine effiziente Stromsteuerung und macht sie zu einem erforderlichen Element in Schaltkreisen, die von Audiogeräten bis zu Stromversorgungssystemen reichen.In diesem Artikel geht es um die wichtigsten Merkmale, Spezifikationen und praktischen Anwendungen des BC556 -Transistors und liefert Einblicke in den Betrieb, die Konstruktionsüberlegungen und die Anwendungsfälle.Dieser Leitfaden bietet wertvolles Wissen, mit dem Sie das volle Potenzial des BC556 in Ihren Projekten nutzen können.

Katalog

BC556 Transistorübersicht

Der BC556 Der Transistor präsentiert sich als Halbleiter vom PNP-Typ, der häufig für die Signalschaltung und -verstärkung innerhalb verschiedener elektronischer Schaltungen verwendet wird.Es verfügt über drei Terminals: Emitter, Basis und Sammler, die jeweils erheblich zu seiner Funktionalität beitragen.Das Gerät wird ausgelöst, wenn das Basisanschluss bei Null -Volt stabilisiert wird, was die Regulierung des Stromflusses zwischen Sammler und Emitter ermöglicht.Nach dem Einsatz erleichtert der Transistor die Spannung über das Collector-Emitter-Paar und verwaltet die Signalamplifikation asseptisch.Es unterhält eine Basis-Emitter-Spannung von rund 660 mV und zeigt eine Verstärkungsgewinn von 125 auf 450, wodurch die Fähigkeit zur Steigerung schwacher Signale hervorgehoben wird.Dieses Merkmal macht es meist für kompakte elektronische Geräte geeignet, insbesondere für Audioverstärker, bei denen Präzision und Zuverlässigkeit Vorrang haben.

Mechanismus der aktuellen Regulierung

Das Verständnis der betrieblichen Einschränkungen des BC556 ist ein Muss, insbesondere die Fähigkeit, einen Spitzenstrom zu erreichen, der 200 mA erreicht.In der vollständigen Sättigung unterstützt der Transistor zwischen dem Kollektor und dem Emitter bis zu 100 mA Strom, was seine Robustheit in mäßigen Stromanwendungen widerspiegelt.Das Überschreiten dieser Grenze ist jedoch ein Risiko für das Gerät und fordert sorgfältige Designstrategien.In praktischen Anwendungen können Sie häufig Kühlkörper verwenden, um potenzielle Überhitzungsgefahren zu lindern und so die Zuverlässigkeit des Geräts zu verbessern.

Der BC556 arbeitet über die aktuelle Regulierung;Der Anhalten des Basisstroms übergeht den Transistor in den Grenzbereich und deaktiviert ihn damit.Ingenialisch gefertigt, erfordert es unter 2 mA -Basisstrom für die Aktivierung, um die Wirksamkeit in Szenarien mit begrenzter Stromverfügbarkeit zu gewährleisten.Die Leistung des Schaltungsdesigns kann optimiert werden, indem die Basisspannung von 0,7 V auf 0,9 V eingestellt wird, wodurch ein Gleichgewicht zwischen der schnellen Aktivierung und dem verringerten Stromverbrauch erreicht wird.

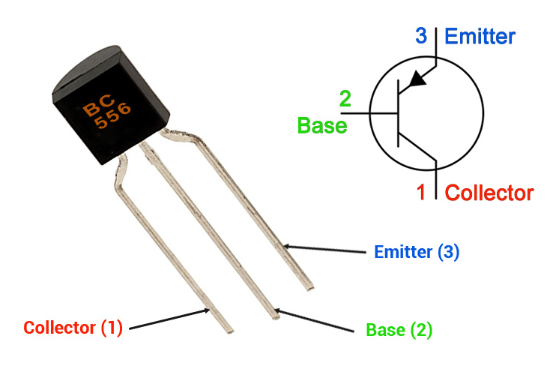

PIN -Konfiguration

PIN -Nummer	Pin -Name	Beschreibung
Pin-1	Kollektor	Dieses Terminal sammelt die Elektronen, die aus dem emittiert werden Emitter.
Pin-2	Base	Dieses Terminal hilft bei der Kontrolle des Transistors Vorurteile.
Pin-3	Emitter	Emittierte Elektronen aus dem Emitter bewegen sich in die primäre PN Junction.

Funktionen und Spezifikationen

Merkmal/Spezifikation	Details
Typ	PNP -Transistor
Pakettypen	To-92, SOT54 Plastik
Sammler zur Emitterspannung (VCEO)	-65V
Geräuschpegel	Niedriges Geräusch
Leitfreie Konformität	Pb-frei
Maximaler Strom (IC)	100 ma
Technologie	Erweiterte Prozesstechnologie
Fehlerspannung	Niedrige Fehlerspannung
Geschwindigkeitswechsel	Schnelle Schaltgeschwindigkeit
Power & Current Treatling	Hoch
Kollektorleistung Dissipation (PC)	0,5 w
Sammler zur Basisspannung (VCBO)	-80V
Emitter zur Basisspannung (VEBO)	-5v
Sammlerkapazität	8 Pf
Übergangsfrequenz (FT)	150 MHz
Betriebsübergangstemperatur	150 ° C.

Äquivalente und komplementäre Modelle

Gleichwertig

• BC558

• A1015

• S8550

• BC557

Komplementär

• BC546

• BC548

• BC547

• BC549

Ideale Bedingungen für die Verwendung von BC556 -Transistor

Um sicherzustellen, dass der BC556 -Transistor Ihnen im Laufe der Zeit gut dient, ist es ratsam, seine angegebenen Grenzen zu respektieren.Wenn Sie den Strom unter 100 mA halten, wenn Sie mit diesem Transistor eine Last mit Strom versorgen, erhalten Sie nicht nur seine Funktionalität, sondern halten Sie auch mit seiner beabsichtigten Verwendung in Einklang.Wenn Sie sich an die Spannung der Sammler-Emitter-Spannung bewusst sind, die unter -36 V bleiben sollte, fügt ihr Design eine weitere Ebene des Respekts hinzu.

Die empfindliche Beziehung zur Temperatur wird bei der Betrachtung der Anschlusstemperatur offensichtlich, die nicht 150 ° C überschreiten sollte.Dieses Verständnis stammt aus verschiedenen Tests und spricht mit dem sorgfältigen Gleichgewicht ein, um Schäden am Halbleitermaterial zu verhindern.

Das Hinzufügen eines Widerstandes zur Basis des Transistors spielt eine aktive Rolle bei der Abschirmung des Geräts.Der Basiswiderstand reguliert nicht nur eingehenden Strom;Es fungiert als stiller Wächter und stellt sicher, dass der Transistor nicht von übermäßiger Strom überwältigt wird.Diese Praxis zeigt eine Mischung aus fiktiven Einsichten und praktischen Weisheit, sodass der Transistor reibungslos funktionieren und seine Lebensdauer und Stabilität erweitern kann.

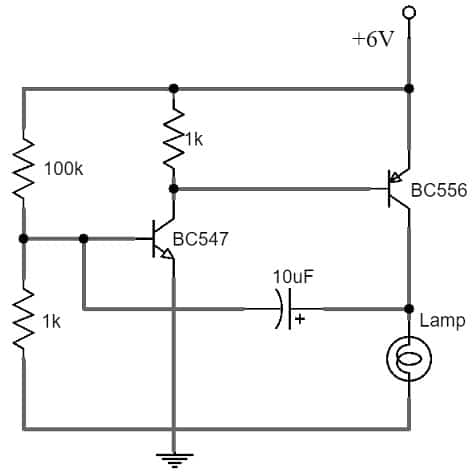

Funktionales Design einer Transistor-basierten Lampenblitzschaltung

Die Lampenblitzschaltung auf Transistorbasis, die häufig für die Fahrzeugsignalisierung und als Vorsichtsindikatoren in den Bauzonen eingesetzt wird, nutzt die Eigenschaften von BC556- und BC549-Transistoren.Auf einer kompakten Brotbord -Leinwand integriert es Komponenten wie Widerstände, eine 6 -V -Batterie, eine Lampe, Kondensatoren und Verbindungsdrähte, die alle harmonisch zu einer effizienten Konfiguration arbeiten.

Wirkungsmechanismus

Der Kern dieses Schaltkreises pulsiert mit regenerativem Rückkopplung, ein Prozess, der durch ein 6 -V -Kontrollsignal in Bewegung der Basis des BC549 -Transistors in Bewegung ist.Diese aufregende Wechselwirkung initiiert die Reaktion des BC556 -Transistors und erleuchtet die Lampe mit einem entschlossenen Glanz.Durch den schnellen Tanz des Transistor -Schaltens spielt die Lampe ihre blinkende Rolle und erreicht als visuelles Hinweis darauf, die Aufmerksamkeit auf sich zu ziehen und Dringlichkeit zu vermitteln.

Anwendungen

Der BC556 -Transistor integriert nahtlos in zahlreiche Funktionsgeräte und Schaltungen und zeigt seine Anpassungsfähigkeit über eine Vielzahl von Elektronikfeldern hinweg.Diese Komponente ist ein Kernelement sowohl in der Unterhaltungselektronik als auch in Industriesystemen und unterstützt Technologien, die eine präzise Verstärkung und Kontrolle erfordern.

Audiokreis

Im Audio -Schaltungsdesign ist der BC556 dynamisch, um eine solide Treue und Qualität sicherzustellen.Eine grundlegende Anwendung ist die Verstärkung schwacher Audiosignale mit minimalem Rauschen, wodurch ein klarerer Tonausgang in verschiedenen Audiogeräten ermöglicht wird.Das immersive Erlebnis des Hörens von Hochfutter-Sound ergibt sich häufig aus der akribischen Audioverstärkung, bei der der BC556-Transistor erheblich zustimmt.

Allgemeine Amplifikation

Im Allgemeinen dient der BC556 als ursprüngliche Komponente in Verstärkermodulen für Signale und Audio.Es bietet eine stabile Verstärkung in verschiedenen Umgebungen und Anwendungen.Seine Anpassungsfähigkeit und Zuverlässigkeit betonen seinen weit verbreiteten Nutzen.

Fahrermodule

Der BC556 verfügt über Treibermodule, insbesondere für LEDs und Relais.Diese Setups profitieren von der Kapazität des Transistors, um Ströme effizient zu schalten und zu verstärken und die dauerhafte Leistung und Zuverlässigkeit von LEDs und Relais sicherzustellen.Beispielsweise hängt der konsistente Betrieb von Ampeln unter den Wetterbedingungen stark von solchen Komponenten ab.

Darlington Paare und H-Brücken

Bei hochstromigen Anwendungen wird der BC556 häufig in Darlington-Paare konfiguriert, was seinen effektiven Stromverstärkung verbessert und mühelos mit schwereren Lasten von bis zu 100 mA erleichtert wird.Darüber hinaus ermöglicht der BC556 in H-Brücken, die für die Motorsteuerung verwendet werden, eine präzise Manipulation der motorischen Richtung und Geschwindigkeit, die bei automatisierten und remote betriebenen Fahrzeugen nützlich ist.

Zusätzliche komplexe Anwendungen

Der BC556 erweist sich auch als nützlich in Bereichen wie Oszillatoren, Stromspiegeln, Komparatoren und verschiedenen linearen und Schaltvorgängen.Bei Oszillatoren hilft es bei der Erzeugung konsistenter Wellenformen, dynamisch für Timing- und Kontrollmechanismen innerhalb elektronischer Geräte.Die Rolle des BC556 bei Stromspiegeln erhöht die Schaltungsstabilität, indem die in der analoge Signalverarbeitung verwendeten Ströme gespiegelt werden.
