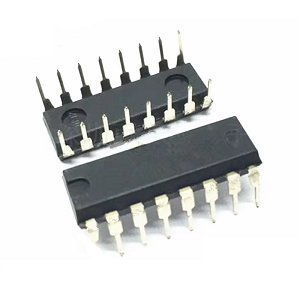

CD4014 IC: 8-Bit-Schaltregister mit parallele Eingaben

In diesem Handbuch wird der CD4014 untersucht, eine hoch anpassbare CMOS-integrierte Schaltung, die für seine 8-Bit-Schaltregister-Funktionalität bekannt ist und sowohl serielle als auch parallele Dateneingaben unterstützt.Der CD4014 ist für seine Vielseitigkeit in einer Vielzahl digitaler Logikanwendungen bekannt und gilt für Szenarien, die eine effiziente Datenbearbeitung und eine optimierte Übertragung erfordern, insbesondere in kompakten Systemen, bei denen die Verringerung der Pin -Verwendung eine Priorität hat.Dieser Artikel bietet aus einem Überblick über die PIN-Konfigurationen bis hin zu Anwendungen und alternativen Optionen eine eingehende Untersuchung der Nutzung des CD4014 für innovative elektronische Designs und optimiertes Datenmanagement.

Katalog

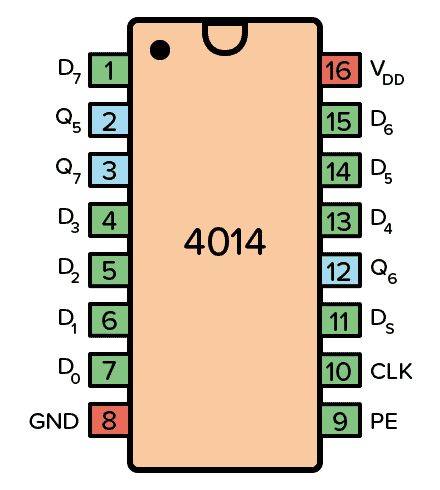

PIN -Konfiguration von 4014 IC

Pin -Name	Pin -Nr.	Typ	Beschreibung
VDD	16	Leistung	Versorgungsspannung (+3 bis +15 V)
GND	8	Leistung	Boden (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Eingang	Parallele Dateneingangsstifte
Q5, Q6, Q7	2, 3, 12	Ausgabe	Gepufferte Ausgänge aus den letzten drei Bits
Pe	9	Eingang	Parallele Aktivierung
CP	10	Eingang	Taktnadel, um den Eingang zu synchronisieren
Ds	11	Eingang	Serieneingangsstift

Nutzung des 4014 IC

Um den 4014 IC zu nutzen, verbinden Sie die VDD zunächst sorgfältig mit dem positiven Terminal und der GND Ihrer Stromquelle mit dem negativen Terminal.Dieser IC arbeitet innerhalb eines Leistungsbereichs von 3 V bis 15 V, aber bestimmte Modelle können sich bis zu 20 V erstrecken.Es ist ratsam, das Datenblatt für präzise elektrische Details zu untersuchen und die Kompatibilität auf Ihr eindeutiges Setup anzupassen.Der ausgewählte Spannungsbereich beeinflusst direkt die Betriebsintegrität und die stetige Funktionalität des Geräts.

Laden Sie das Laden paralleler Daten, indem Sie den PE -Pin (Parallel Enable Enable) in einen hohen Zustand umstellen.Schließen Sie Ihre ausgewählten Dateneingaben über parallele Datenstifte mit D0 mit D7 an.Ein auf den CLK -Pin angelegter Anstiegskantensignal erfasst die beabsichtigten Daten in das Register.Diese vorbereitende Phase spiegelt wider, dass ein Team in einer gut koordinierten Praxis eingesetzt wird, in der Rollen und Synchronisation von größter Bedeutung sind.

Beginnen Sie die Daten, indem Sie den PE -Pin in einen niedrigen Zustand umschalten.Jeder steigende CLK -Puls verschiebt die Daten inkrementell.In diesem Modus dient der DS -PIN für die seriellen Dateneingabe und erleichtert die flexible Datenverarbeitung.Diese Funktion wird besonders vorteilhaft, wenn der Übergang von Fluiddaten erforderlich ist, um eine effiziente Organisation und die Kategorisierung digitaler Signale zu gewährleisten.

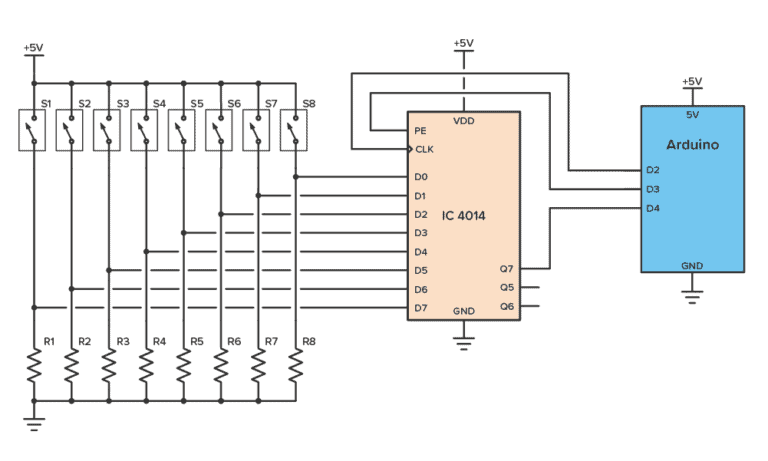

Anwendungsschaltung des CD4014

Der CD4014 Shift Register ist ein praktisches Instrument zum Lesen der Zustände von bis zu acht Schalter mit nur drei Mikrocontroller -Stiften, beispielsweise mit einem Arduino.Dies macht es ideal für Projekte, bei denen die PIN -Verfügbarkeit begrenzt ist, da sie die Eingangskapazität effizient erweitert, ohne dass zusätzliche Hardware erforderlich ist.Die Schaltung erfasst die Zustände aller angeschlossenen Schalter und sendet diese Daten jeweils jeweils an den Mikrocontroller.Der CD4014 verwendet eine parallele Konvertierung von serieller, sodass Sie mehrere Schalter überwachen und gleichzeitig die Verkabelung einfach und kompakt halten können.

Um es einzurichten, schließen Sie den D3 -Pin des Arduino an den Parallel -Aktiv (PE) des CD4014 (PE), D2 mit dem CLK (CLK) und D4 an den Datenausgang (q) Pin an.D3 aktiviert den Latch, um Switch -Zustände zu erfassen, D2 sendet Taktimpulse so, dass die Zustände in die Ausgabe verschoben werden, und D4 liest die Daten nacheinander.Jeder Taktpuls verschiebt den nächsten Schalterzustand in den Ausgangsstift, sodass der Arduino alle acht Schalter einzeln lesen kann.Dieser Ansatz ist effizient und spart sowohl Raum als auch Ressourcen.Durch die Verwendung des CD4014 können Sie mehrere Eingaben mit minimaler E/A -Verwendung verwalten, Ihr Design vereinfachen und die Komplexität der Verkabelung reduzieren.Es handelt sich um eine kompakte und zuverlässige Lösung für Projekte, die eine präzise Überwachung von Schaltzuständen erfordern.

CD4014 -Äquivalente und Alternativen

Äquivalente

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

Alternativen

• 74HC165

• 74HC166

• 74HC198
