Auswahl des richtigen Netzteilsteckers: Leitfaden für AC-Eingang und DC-Ausgang

Mit Netzadaptersteckern können Sie Ihre Geräte an eine Stromquelle anschließen und sie am Laufen halten.In diesem Artikel erfahren Sie, was AC-Eingangsstecker und DC-Ausgangsstecker bewirken und warum sie wichtig sind.Außerdem lernen Sie verschiedene Steckertypen kennen, die auf der ganzen Welt verwendet werden, sowie Spannung, Frequenz und Sicherheitsmerkmale.Darüber hinaus erfahren Sie, welche Steckertypen es gibt und wo sie häufig verwendet werden.

Katalog

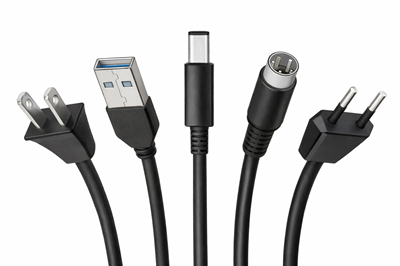

Abbildung 1. Übersicht über die Netzteilstecker

Was sind AC-Eingangsstecker?

AC-Eingangsstecker sind die Komponenten, die ein Netzteil an eine Wandsteckdose anschließen, um Wechselstrom (AC) zu empfangen.Sie dienen als Eintrittspunkt der elektrischen Energie vom Stromnetz in den Adapter.Diese Stecker dienen dazu, Strom sicher von der Steckdose zum internen Schaltkreis des Netzteils zu übertragen.Ihre Hauptaufgabe besteht darin, eine stabile und sichere Verbindung zur Stromquelle sicherzustellen.AC-Eingangsstecker eignen sich hervorragend, um den effektiven Betrieb jedes Netzteils zu ermöglichen.Sie werden üblicherweise in Netzkabel integriert oder direkt an Adaptergehäusen befestigt.Das Design gewährleistet eine gleichmäßige Lieferung der Eingangsleistung an den Adapter zur Umwandlung.Ohne AC-Eingangsstecker könnten Netzteile keinen Strom aus dem Netz beziehen.

Gängige Arten von AC-Wandsteckern

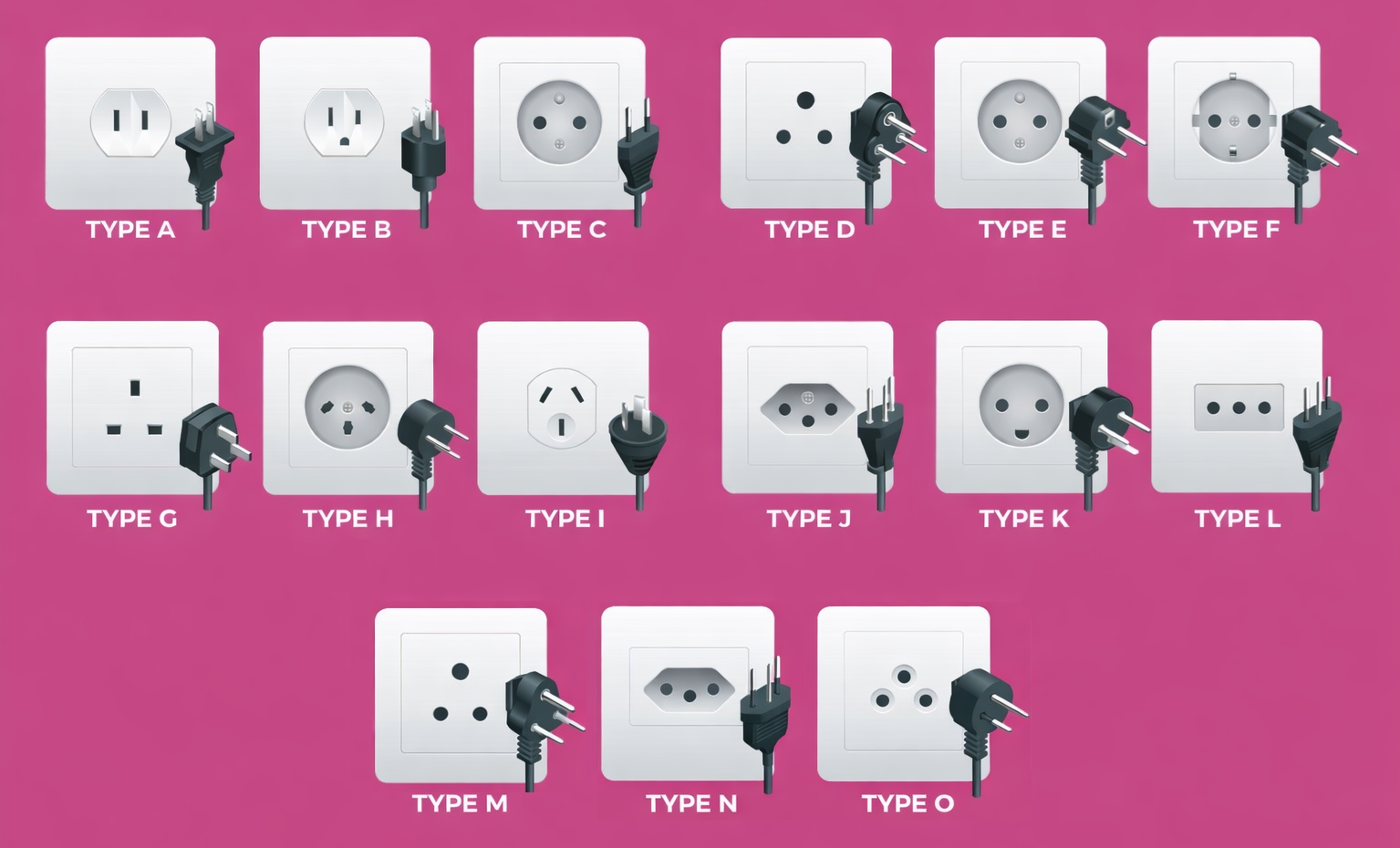

Abbildung 2. Globale AC-Steckertypen

• Typ A - Typ A ist ein zweipoliger Stecker mit flachen, parallelen Kontaktstiften und ohne Erdungsstift.Es wird hauptsächlich in den Vereinigten Staaten, Kanada, Mexiko und Japan verwendet.Im Vergleich zu anderen Typen handelt es sich um eine der einfachsten und leichtesten Konstruktionen.Dieser Stecker wird üblicherweise für Geräte mit geringem Stromverbrauch wie Telefonladegeräte und kleine Elektronikgeräte verwendet.Seine weit verbreitete Verwendung macht es zu einem Standard für grundlegende Unterhaltungselektronik.Die Einfachheit von Typ A macht ihn kostengünstig und einfach herzustellen.

• Typ B - Typ B ähnelt Typ A, verfügt jedoch über einen zusätzlichen runden Erdungsstift.Es ist in Nordamerika und Teilen Mittelamerikas weit verbreitet.Im Vergleich zu Typ A bietet es aufgrund der Erdungsfunktion eine verbesserte Sicherheit.Dieser Stecker wird häufig für Geräte verwendet, die höhere Sicherheitsstandards erfordern.Dies ist wichtig in Umgebungen, in denen elektrischer Schutz erforderlich ist.Typ B ist eine Standardwahl für Wohn- und Gewerbeanwendungen.

• Typ C - Typ C ist ein Stecker mit zwei runden Stiften, der allgemein als Eurostecker bekannt ist.Es ist in Europa, Asien und Südamerika weit verbreitet.Im Vergleich zu Typ A und B ist es universeller mit vielen Steckdosentypen kompatibel.Dieser Stecker wird typischerweise für Geräte mit geringem Stromverbrauch wie Ladegeräte und Kleingeräte verwendet.Sein kompaktes Design ermöglicht den einfachen Einsatz in mehreren Regionen.Typ C spielt aufgrund seiner breiten Kompatibilität eine wichtige Rolle im internationalen Reiseverkehr.

• Typ D - Typ D ist ein dreieckiger Stecker mit drei runden Stiften.Es wird hauptsächlich in Indien, Nepal und einigen afrikanischen Ländern verwendet.Im Vergleich zu Typ C unterstützt es Geräte, die eine stabilere Verbindung benötigen.Dieser Stecker wird häufig in Regionen mit älteren elektrischen Standards verwendet.Sein Design ermöglicht es ihm, einen moderaten Leistungsbedarf zu bewältigen.Typ D bleibt wichtig für die Aufrechterhaltung der Kompatibilität innerhalb seiner regionalen Infrastruktur.

• Typ E - Typ E ist ein Stecker mit zwei runden Stiften und einem Loch für einen Erdungsstift in der Buchse.Es wird häufig in Frankreich, Belgien und Polen verwendet.Im Vergleich zu Typ C verfügt es über einen Erdungsmechanismus für zusätzliche Sicherheit.Dieser Stecker wird sowohl für Geräte mit niedriger als auch mittlerer Leistung verwendet.Es ist wichtig für die Aufrechterhaltung sicherer elektrischer Verbindungen in europäischen Systemen.Typ E ist häufig mit Steckdosen vom Typ F kompatibel.

• Typ F - Typ F, auch Schuko-Stecker genannt, verfügt über zwei runde Stifte mit Erdungsklemmen.Es ist in Deutschland, Spanien und vielen europäischen Ländern weit verbreitet.Im Vergleich zu Typ E wird eine seitliche Erdung anstelle eines Stifts verwendet.Dieser Stecker wird üblicherweise für Geräte mit höherer Leistung verwendet.Sein starkes Design sorgt für eine sichere und stabile Verbindung.Typ F wird in modernen europäischen Elektrosystemen benötigt.

• Typ G - Typ G ist ein dreipoliger Stecker mit rechteckigen Stiften, die in einer dreieckigen Anordnung angeordnet sind.Es wird im Vereinigten Königreich, in Irland und mehreren asiatischen Ländern verwendet.Im Vergleich zu anderen Typen weist es eine robustere und größere Struktur auf.Dieser Stecker wird häufig sowohl in Haushalts- als auch in Bürogeräten verwendet.Dies ist wichtig, um eine feste und stabile Verbindung zu gewährleisten.Typ G ist weithin für seine Langlebigkeit bekannt.

• Typ H - Typ H ist ein dreipoliger Stecker mit Stiften, die in einer einzigartigen Dreiecksformation angeordnet sind.Es wird hauptsächlich in Israel und den umliegenden Regionen verwendet.Im Vergleich zu Typ C weist es ein besonderes Design auf, das die Kompatibilität einschränkt.Dieser Stecker wird sowohl im privaten als auch im gewerblichen Bereich verwendet.Es gewährleistet eine ordnungsgemäße Verbindung innerhalb seines spezifischen regionalen Systems.Typ H ist wichtig für die Aufrechterhaltung einer standardisierten elektrischen Sicherheit in seiner Region.

• Typ I - Typ I ist ein Stecker mit zwei flachen, abgewinkelten Stiften und manchmal einem Erdungsstift.Es wird häufig in Australien, Neuseeland und China verwendet.Im Vergleich zu Typ A bietet das abgewinkelte Design einen sichereren Sitz.Dieser Stecker wird in einer Vielzahl elektrischer Geräte verwendet.Es unterstützt sowohl Haushalts- als auch Industrieanwendungen.Typ I eignet sich gut für Regionen mit moderner elektrischer Infrastruktur.

• Typ J - Typ J ist ein dreipoliger Stecker mit runden Stiften, inklusive Erdungsstift.Es wird hauptsächlich in der Schweiz und in Liechtenstein verwendet.Im Vergleich zu Typ C bietet es eine zusätzliche Erdung zur Sicherheit.Dieser Stecker wird häufig sowohl zu Hause als auch im Büro verwendet.Es sorgt für stabile und sichere elektrische Verbindungen.Typ J ist wichtig für die Aufrechterhaltung hoher Sicherheitsstandards in seiner Region.

• Typ K - Typ K ist ein dreipoliger Stecker mit runden Stiften und einem Erdungsstift.Es wird hauptsächlich in Dänemark und Grönland verwendet.Im Vergleich zum Typ F weist er eine etwas andere Erdungskonfiguration auf.Dieser Stecker wird sowohl für private als auch für gewerbliche Geräte verwendet.Es stellt die Kompatibilität innerhalb des dänischen Elektrosystems sicher.Typ K ist wichtig für die Einhaltung lokaler elektrischer Standards.

• Typ L - Typ L ist ein Stecker mit drei runden Stiften, die in einer geraden Linie angeordnet sind.Es wird hauptsächlich in Italien und einigen Teilen Nordafrikas verwendet.Im Vergleich zu Typ C unterstützt es Anwendungen mit höherem Strom.Dieser Stecker wird sowohl in kleinen Elektronikgeräten als auch in größeren Geräten verwendet.Es sorgt für eine stabile und konsistente Verbindung.Typ L ist wichtig für das standardisierte elektrische System Italiens.

• Typ M - Typ M ist eine größere Version von Typ D mit drei runden Stiften.Es wird in Südafrika und einigen Nachbarländern verwendet.Im Vergleich zu Typ D ist er für Anwendungen mit höherer Leistung konzipiert.Dieser Stecker wird häufig in Hochleistungsgeräten verwendet.Durch seine größere Größe kann er eine größere elektrische Last bewältigen.Typ M ist wichtig für Industrie- und Hochleistungsumgebungen.

• Typ N - Typ N ist ein in Brasilien und Südafrika standardisierter Stecker mit drei runden Stiften.Es wurde für mehr Sicherheit und Kompatibilität entwickelt.Im Vergleich zu Typ C verfügt es über eine Erdung für zusätzlichen Schutz.Dieser Stecker wird sowohl in privaten als auch gewerblichen Geräten verwendet.Es unterstützt moderne Elektrostandards in seinen Regionen.Typ N spielt in neueren Infrastruktursystemen eine wichtige Rolle.

• Geben Sie O ein - Typ O ist ein Stecker mit drei runden Stiften, der hauptsächlich in Thailand verwendet wird.Es soll moderne elektrische Systeme in der Region unterstützen.Im Vergleich zu älteren Steckertypen bietet er verbesserte Sicherheitsmerkmale.Dieser Stecker wird sowohl im Haushalt als auch im gewerblichen Bereich eingesetzt.Es stellt die Kompatibilität mit den örtlichen Elektronormen sicher.Typ O ist wichtig für die Unterstützung standardisierter Energiesysteme in Thailand.

Spannung und Frequenz von AC-Eingangssteckern

Netzteile sind in der Regel für den Betrieb in einem weiten Eingangsspannungsbereich ausgelegt, üblicherweise von 100 V bis 240 V Wechselstrom.Diese Flexibilität ermöglicht den Einsatz von Geräten in verschiedenen Ländern, ohne dass separate Netzteile erforderlich sind.Der Adapter passt sich automatisch an die Eingangsspannung an, um eine stabile Leistung aufrechtzuerhalten.Diese Funktion ist besonders wichtig für moderne Elektronik, die auf globalen Märkten eingesetzt wird.Eine breite Spannungsunterstützung trägt dazu bei, Schäden durch Spannungsunterschiede zu vermeiden.Es verbessert auch den Komfort bei der Nutzung von Geräten auf Reisen.

Zusätzlich zur Spannung arbeitet die Wechselstrom-Eingangsleistung auch mit Standardfrequenzen von 50 Hz oder 60 Hz.Diese Frequenzwerte geben an, wie oft der elektrische Strom pro Sekunde wechselt.Netzteile sind so konstruiert, dass sie beide Frequenzen effizient verarbeiten können, ohne die Ausgangsleistung zu beeinträchtigen.Dies gewährleistet einen konsistenten Betrieb unabhängig von regionalen Elektronormen.Die Unterstützung beider Frequenztypen verbessert die Kompatibilität zwischen verschiedenen Stromversorgungssystemen.Daher sind die meisten modernen Adapter für universelle Eingangsbedingungen ausgelegt.

Zweipolige vs. dreipolige Wechselstromstecker

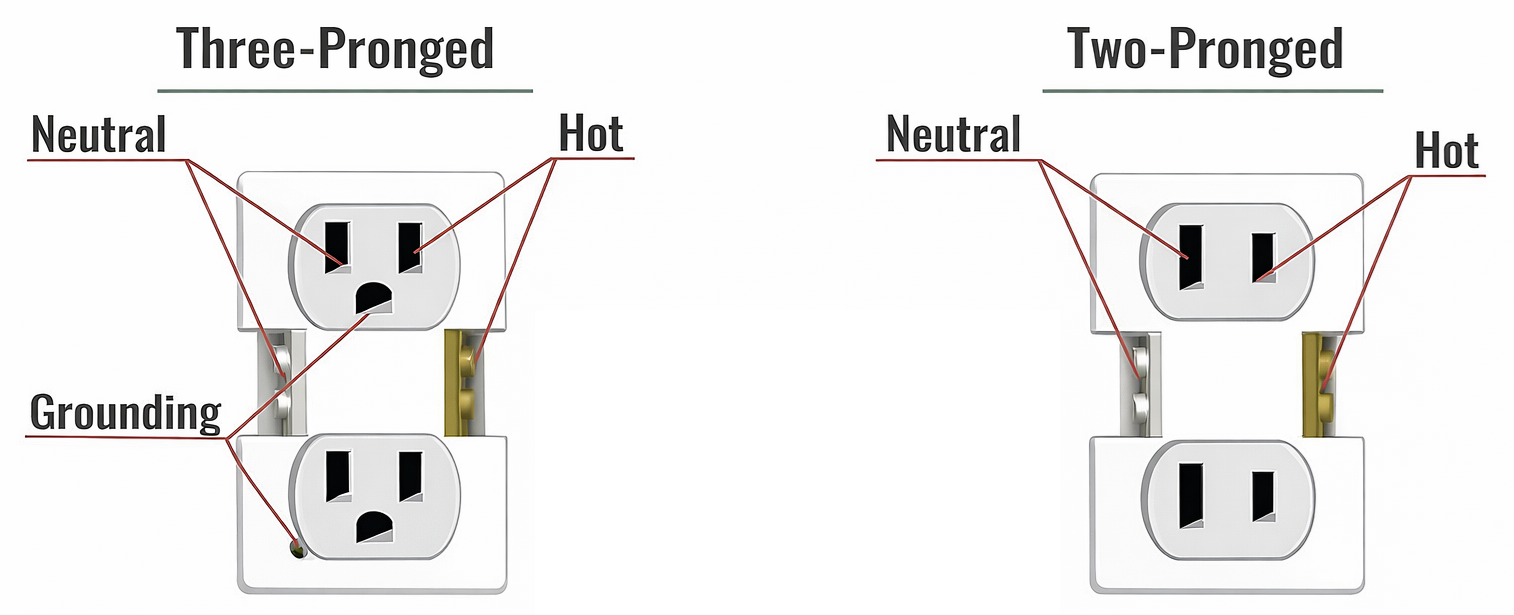

Abbildung 3. Steckerstruktur mit zwei Stiften im Vergleich zu drei Stiften

Zweipolige Stecker bestehen aus zwei elektrischen Kontakten, die mit den stromführenden und neutralen Drähten einer Stromquelle verbunden werden.Sie werden häufig in Geräten verwendet, die für einen sicheren Betrieb keine Erdung benötigen.Diese Stecker sind leicht und einfacher im Design, wodurch sie für kleine Elektronikgeräte geeignet sind.Man findet sie häufig in Ladegeräten, Lampen und Geräten mit geringem Stromverbrauch.Zweipolige Stecker werden aufgrund ihrer kompakten Bauweise häufig verwendet.Sie bieten jedoch einen Grundschutz und beinhalten keine zusätzliche Schutzerdung.

Dreipolige Stecker verfügen über einen zusätzlichen Erdungsstift, der die elektrische Sicherheit erhöht.Dieser Erdungsanschluss hilft, Stromschläge zu verhindern, indem überschüssiger Strom sicher zur Erde geleitet wird.Diese Stecker werden typischerweise in Geräten mit höherem Strombedarf oder Metallgehäusen verwendet.Sie bieten einen verbesserten Schutz vor elektrischen Fehlern und Kurzschlüssen.Dreipolige Stecker sind häufig in Geräten wie Computern, Kühlschränken und Industrieanlagen zu finden.Ihr Design gewährleistet einen sichereren Betrieb in anspruchsvollen elektrischen Umgebungen.

Feste oder austauschbare AC-Stecker

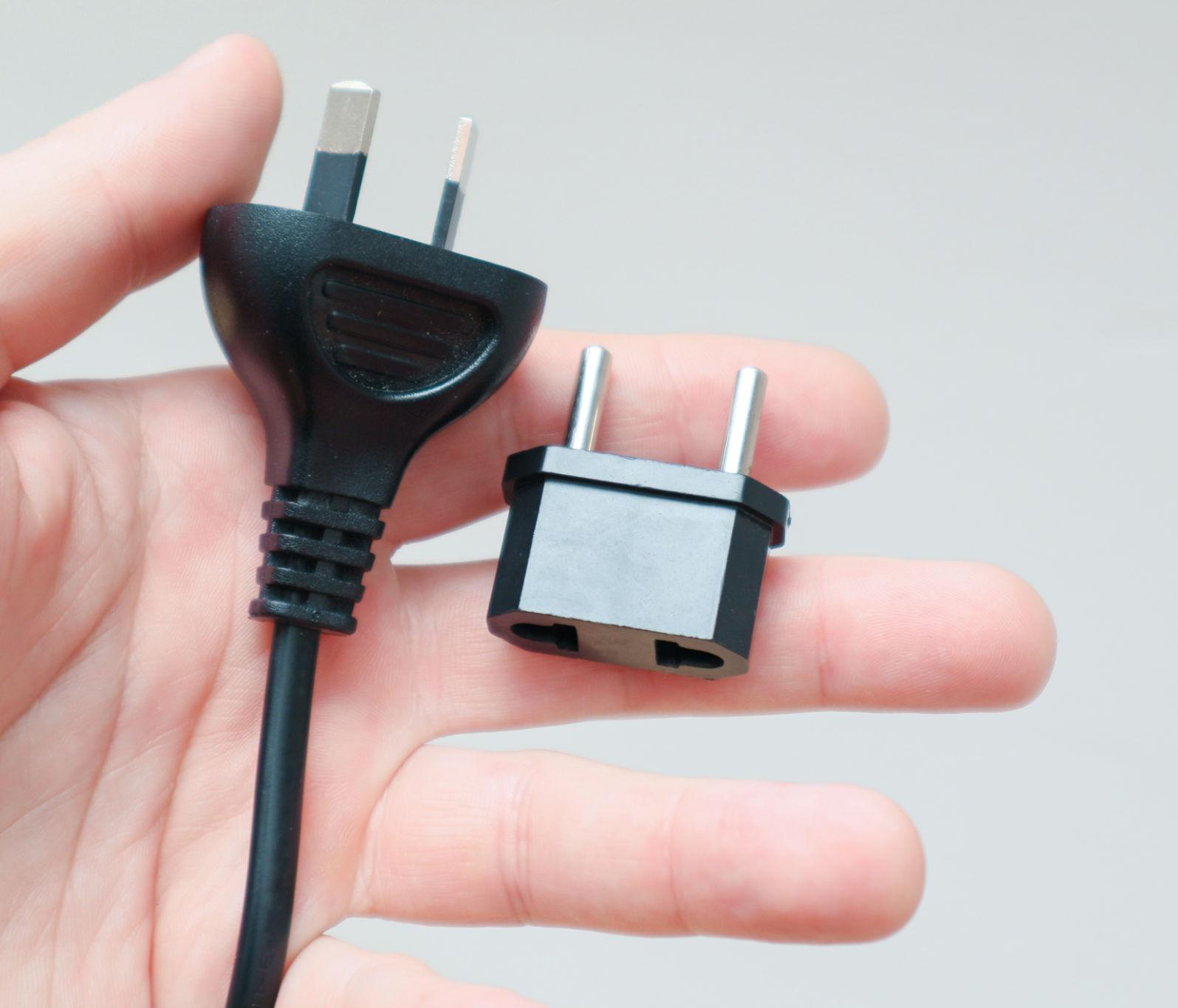

Abbildung 4. Design mit festem oder austauschbarem Stecker

Feste AC-Stecker sind fest mit dem Netzteil verbunden und können nicht entfernt oder ausgetauscht werden.Dieses Design bietet eine stabile und langlebige Verbindung für den täglichen Gebrauch.Es wird häufig in Adaptern verwendet, die für eine bestimmte Region oder ein bestimmtes Land entwickelt wurden.Feste Stecker sind einfach und verringern das Risiko lockerer Verbindungen.Sie werden häufig für stationäre Geräte bevorzugt, die nicht häufig bewegt werden.Dieses Design gewährleistet eine konstante Leistung, ohne dass zusätzliche Komponenten erforderlich sind.

Wechselstromstecker hingegen ermöglichen den Austausch unterschiedlicher Steckerköpfe je nach Region.Dies macht sie äußerst nützlich für Reisen und internationale Anwendungen.Für verschiedene Länder können Sie ganz einfach den passenden Steckertyp anbringen.Diese Flexibilität macht mehrere Adapter überflüssig.Wechselsysteme werden üblicherweise in Universal-Netzadaptern verwendet.Sie bieten Komfort und gewährleisten gleichzeitig die Kompatibilität mit verschiedenen elektrischen Standards.

Was sind DC-Ausgangsanschlüsse?

DC-Ausgangsanschlüsse sind Komponenten, die geregelten Gleichstrom (DC) von einem Netzteil an ein elektronisches Gerät liefern.Sie dienen als letzter Verbindungspunkt zwischen der Stromquelle und dem mit Strom versorgten Gerät.Diese Steckverbinder sorgen dafür, dass die umgewandelte elektrische Energie effizient und zuverlässig übertragen wird.Ihre Hauptfunktion besteht darin, eine stabile Ausgabe bereitzustellen, die dem Strombedarf des Geräts entspricht.DC-Ausgangsanschlüsse sind wichtig für die Stromversorgung moderner Elektronikgeräte wie Laptops, Router und tragbare Geräte.Sie sind darauf ausgelegt, während des Betriebs eine sichere und konsistente Verbindung aufrechtzuerhalten.Diese Steckverbinder unterstützen außerdem einen sicheren Betrieb, indem sie ein versehentliches Trennen verhindern.Durch ihr Design passen sie sicher in Geräteeingangsanschlüsse.Ohne DC-Ausgangsanschlüsse wären Netzteile nicht in der Lage, Geräte mit nutzbarer Energie zu versorgen.

Gängige Arten von DC-Steckverbindern

Fassverbinder

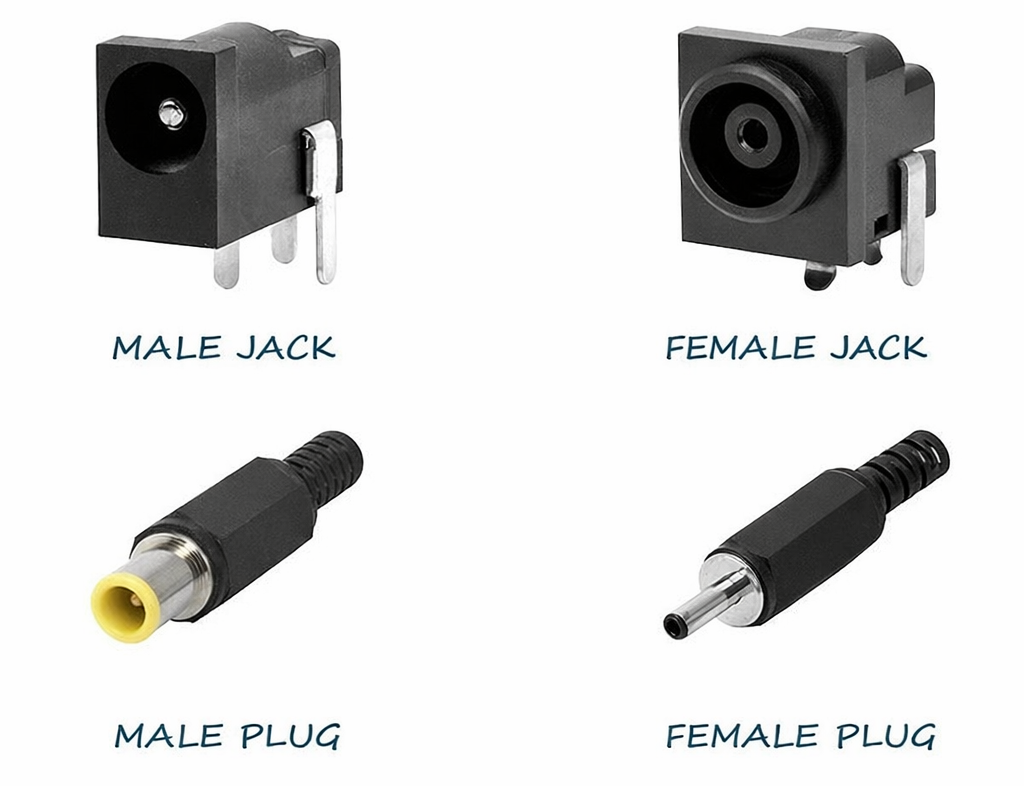

Abbildung 5. Arten von Hohlsteckern

Hohlstecker sind zylindrische Stromsteckverbinder, die häufig in Gleichstromanwendungen verwendet werden.Sie bestehen aus einer hohlen Außenhülse und einem inneren Stift, der elektrischen Strom führt.Diese Steckverbinder werden häufig in Geräten wie Routern, CCTV-Systemen und kleinen Elektronikgeräten verwendet.Ihre einfache Struktur ermöglicht ein einfaches Anschließen und Trennen während des Gebrauchs.Hohlstecker sind für ihre Zuverlässigkeit und konstante Leistung bekannt.Sie sind für eine stabile Leistungsübertragung bei minimalem Signalverlust ausgelegt.Wie in der Abbildung dargestellt, sind sie für sichere Verbindungen sowohl in männlicher als auch in weiblicher Ausführung erhältlich.

DIN-Anschlüsse

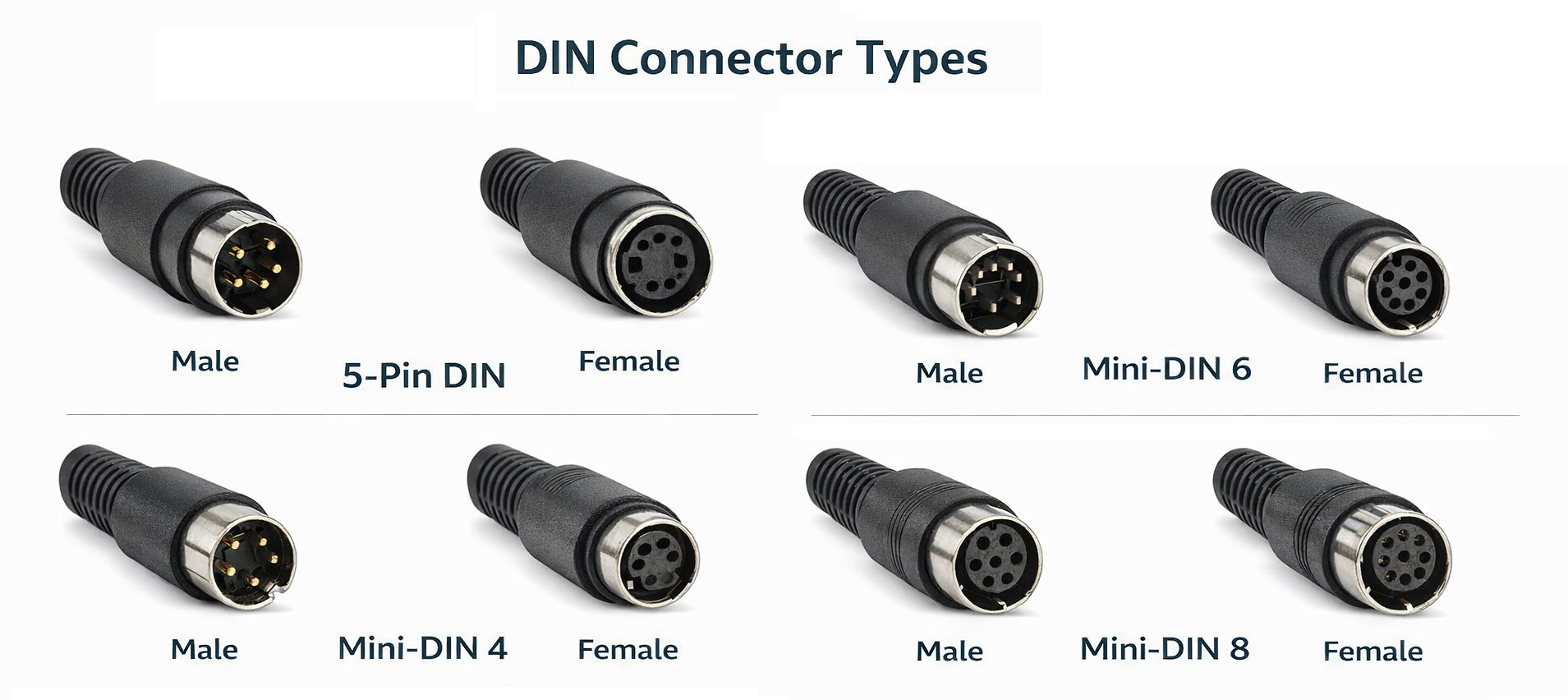

Abbildung 6. DIN-Steckertypen

DIN-Steckverbinder sind Rundsteckverbinder mit mehreren Stiften, die in einem standardisierten Muster angeordnet sind.Sie werden häufig in speziellen elektronischen Geräten und Altsystemen verwendet.Diese Steckverbinder unterstützen mehrere Signal- oder Stromverbindungen innerhalb einer einzigen Schnittstelle.DIN-Steckverbinder sind für ihren sicheren Verriegelungsmechanismus und ihre präzise Stiftausrichtung bekannt.Sie werden häufig in Audiogeräten, Industriesystemen und Kommunikationsgeräten verwendet.Ihr Design sorgt für stabile und organisierte Verbindungen.Die Abbildung zeigt verschiedene Pin-Konfigurationen, die in verschiedenen DIN-Steckertypen verwendet werden.

USB-Anschlüsse

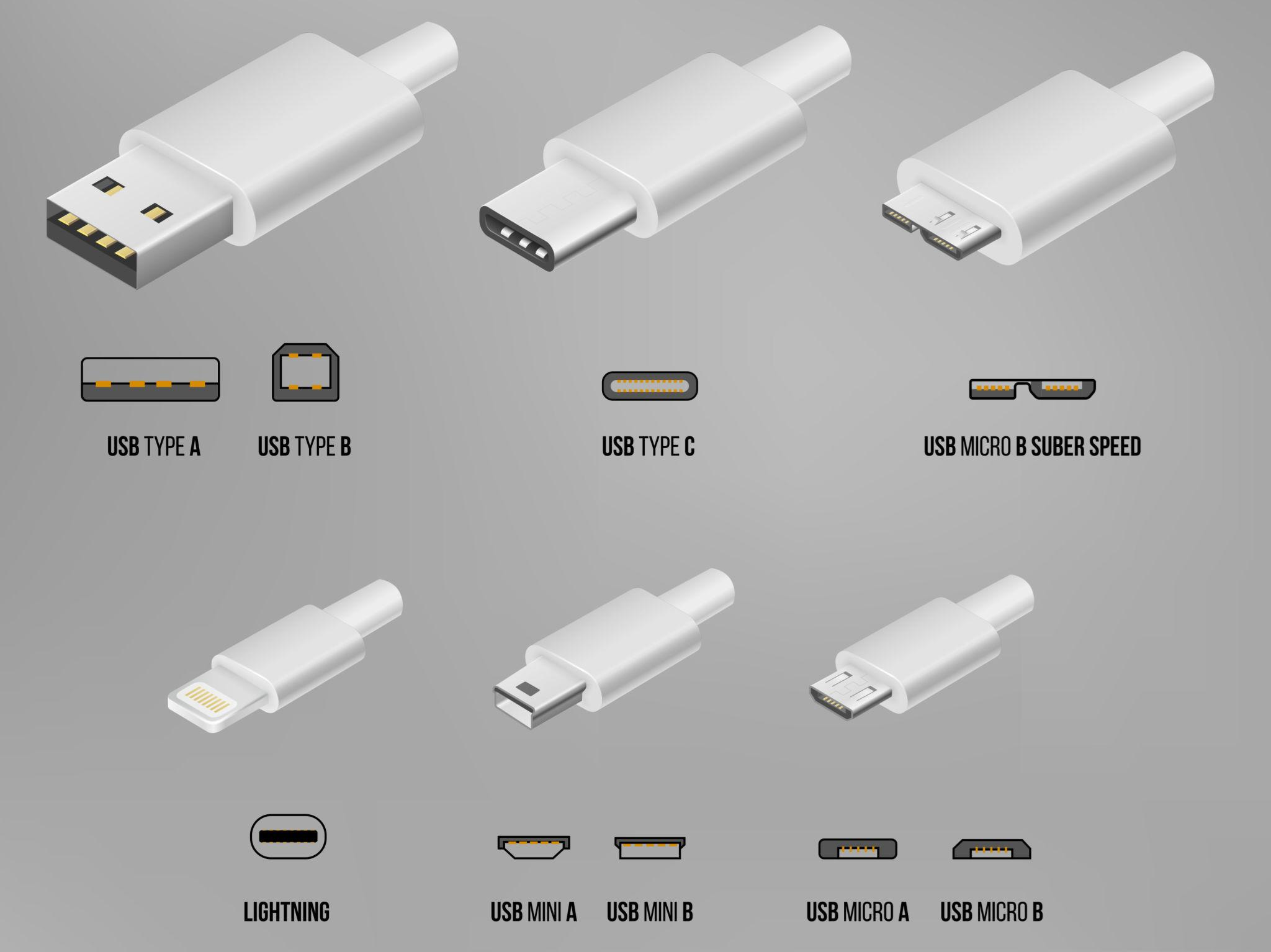

Abbildung 7. USB-Anschlusstypen

USB-Anschlüsse sind standardisierte Schnittstellen, die in der modernen Elektronik sowohl für die Stromversorgung als auch für die Datenübertragung verwendet werden.Sie werden häufig in Smartphones, Laptops und anderen tragbaren Geräten verwendet.Diese Steckverbinder sind auf Benutzerfreundlichkeit und universelle Kompatibilität ausgelegt.USB-Anschlüsse unterstützen eine effiziente Stromübertragung über eine Vielzahl von Geräten hinweg.Ihr Design ermöglicht ein häufiges Ein- und Ausstecken ohne Beschädigung.Sie sind zum am häufigsten verwendeten Gleichstromsteckverbindertyp in der Elektronik geworden.Wie in der Abbildung dargestellt, kommen je nach Gerät und Anwendung unterschiedliche USB-Formate zum Einsatz.

Unterschiede zwischen AC-Eingangs- und DC-Ausgangssteckern

Aspekt	AC-Eingangsstecker	DC-Ausgang Anschlüsse
Primäre Funktion	Strom ziehen Strom aus Steckdosen	Liefern wandelte Strom in elektronische Geräte um
Elektrischer Typ	Abwechselnd Stromeingang (AC).	Gleichstrom (DC-)Ausgang
Standort in System	Einstiegspunkt von das Netzteil	Ausstiegspunkt von das Netzteil
Stromzustand	Unreguliert eingehender Strom	Geregelt und stabilisierte Ausgabe
Standardbasis	Definiert durch regionale Elektronormen	Definiert durch Anforderungen an das Gerätedesign
Betrieb Umwelt	Haushalt bzw Industriesteckdosen	Elektronisch Geräteeingangsanschlüsse
Kompatibilität Umfang	Begrenzt auf länderspezifische Verkaufsstellen	Abgestimmt auf spezifische Geräteschnittstellen
Strukturell Designziel	Fest und sicher Anschluss an das Stromnetz	Präzise und stabile Verbindung zu Geräten
Sicherheitshandhabung	Entwickelt, um Hochspannungseingang verwalten	Entwickelt, um Aufrechterhaltung eines sicheren Niederspannungsausgangs
Richtung Kraftfluss	Von außen Quelle in Adapter	Vom Adapter bis Endgerät
Typisch Bewerbung	Stromversorgung Adapter aus der Infrastruktur	Energie liefern zur Elektronik
Verbindung Schnittstelle	Stecker eingesteckt in die Steckdose stecken	Stecker in den Geräteanschluss gesteckt
Flexibilität	Eingeschränkt durch regionales Steckerformat	Anpassbar quer verschiedene Gerätetypen
Körperlich Integration	Eingebaut bzw abnehmbare Steckköpfe	Angehängt an Ausgangskabel oder Adapterspitze
Systemrolle	Teil der Macht Eingabeinfrastruktur	Teil von Stromversorgung auf Geräteebene

Anwendungen verschiedener Netzteilanschlüsse

1. Unterhaltungselektronik

Stromanschlüsse werden häufig in Geräten wie Smartphones, Laptops und Tablets verwendet.Sie sorgen für eine stabile Ladung und eine effiziente Stromversorgung für den täglichen Gebrauch.Diese Steckverbinder unterstützen moderne Lebensstile, die stark auf tragbare Elektronik angewiesen sind.Ihre Zuverlässigkeit wirkt sich direkt auf die Leistung und das Erlebnis des Geräts aus.

2. Netzwerkausrüstung

Router, Modems und Switches sind für den Dauerbetrieb auf Gleichstromanschlüsse angewiesen.Stabile Stromverbindungen sind wichtig, um eine unterbrechungsfreie Internetverbindung aufrechtzuerhalten.Diese Steckverbinder unterstützen lange Betriebsstunden ohne Ausfall.Ihre Langlebigkeit ist sowohl für Heim- als auch für Büronetzwerke wichtig.

3. Industrieausrüstung

Industriemaschinen verwenden spezielle Anschlüsse für eine gleichmäßige und sichere Stromversorgung.Diese Steckverbinder sind für anspruchsvolle Umgebungen und den Dauereinsatz konzipiert.Sie sorgen für den zuverlässigen Betrieb von Automatisierungssystemen und Steuereinheiten.Ihre Leistung ist in Herstellungs- und Produktionsprozessen großartig.

4. Audio- und Videosysteme

Steckverbinder werden in Verstärkern, Lautsprechern und Mediengeräten verwendet, um eine stabile Stromversorgung zu liefern.Sie tragen dazu bei, eine konstante Leistung in Unterhaltungssystemen aufrechtzuerhalten.Zuverlässige Verbindungen verhindern Unterbrechungen bei der Audio- oder Videowiedergabe.Diese Anschlüsse werden sowohl für Heim- als auch für professionelle Installationen verwendet.

5. Medizinische Geräte

Medizinische Geräte sind für den sicheren Betrieb auf sichere Stromanschlüsse angewiesen.Diese Steckverbinder gewährleisten die kontinuierliche Funktionalität von Gesundheitsgeräten.Um Systemausfälle während des Einsatzes zu vermeiden, ist Zuverlässigkeit erforderlich.Sie spielen eine Rolle bei der Aufrechterhaltung der Patientensicherheit und der Gerätegenauigkeit.

6. Automobile und tragbare Systeme

Stromsteckverbinder werden in der Fahrzeugelektronik und in tragbaren Stromversorgungssystemen eingesetzt.Sie unterstützen Geräte wie GPS-Geräte, Dashcams und tragbare Ladegeräte.Diese Steckverbinder müssen Bewegungen und unterschiedlichen Bedingungen standhalten.Ihr Design gewährleistet eine gleichmäßige Stromversorgung in mobilen Umgebungen.

Fazit

Netzadapterstecker sorgen für eine zuverlässige Energieübertragung, indem sie Geräte an Stromquellen anschließen und die richtige Stromart liefern.Wechselstrom-Eingangsstecker variieren je nach Region und Design, während Gleichstrom-Ausgangsstecker für eine stabile Stromversorgung sorgen, die für bestimmte Geräte geeignet ist.Merkmale wie Spannungskompatibilität, Erdung und austauschbare Designs verbessern die Sicherheit und Benutzerfreundlichkeit.Das Verständnis dieser Komponenten trägt dazu bei, die richtige Auswahl, Kompatibilität und einen effizienten Betrieb in verschiedenen Anwendungen sicherzustellen.
