CSE -Segment (CS) Register in der CPU -Speichersegmentierung: Eine vollständige Anleitung

Die CPU führt Programme aus, indem sie auf Anweisungen zugreifen, die im Speicher gespeichert sind, und ein wichtiger Teil dieses Prozesses ist das CODE -Segment (CS) Register.Das CS -Register wird in CPUs benötigt, die ein segmentiertes Speichermodell verwenden, insbesondere in älteren Systemen wie der X86 -Architektur.In diesem Artikel wird erläutert, wie das CS -Register mit dem Anweisungszeiger (IP) funktioniert, um den Speicher zu verwalten, und warum das Verständnis der Speichersegmentierung heute noch wichtig ist.

Katalog

Wie lautet das CODE -Segment (CS) Register?

Das Codesegment (CS) ist ein spezialisiertes Register in der CPU, das die Startadresse (oder die Basisadresse) des Codebegments im Speicher enthält.Das Code -Segment ist ein dedizierter Speicherbereich, der den ausführbaren Code eines Programms enthält.Das CS -Register verweist daher auf den Speicherort im Speicher, an dem die Anweisungen für ein Programm gespeichert werden, sodass die CPU diese Anweisungen abrufen und ausführen kann.Die Rolle des CS -Registers wird klarer, wenn wir seine Beziehung zu einem anderen wichtigen Register betrachten: den Anweisungszeiger (IP).Während das CS -Register die Startadresse des Codesegments hält, verfolgt das IP -Register die Offset -Adresse der nächsten Anweisung, die in diesem Segment ausgeführt wird.Zusammen bilden die CS- und IP -Register eine logische Adresse, die es der CPU ermöglicht, den genauen Ort der nächsten Anweisung im Speicher zu bestimmen.Zum Beispiel:

CS = Basisadresse des Codesegments

IP = Offset -Adresse der nächsten Anweisung

Bei der Kombination berechnet die CPU die physische Adresse als CS: IP Um die nächste Anweisung zu finden und auszuführen.

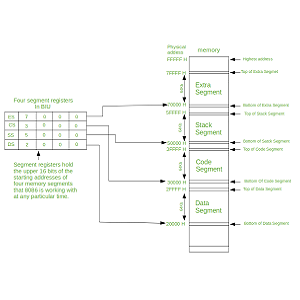

Das segmentierte Speichermodell

Um zu verstehen, warum das CS -Register existiert, ist es erforderlich, das segmentierte Speichermodell zu verstehen, das häufig in älteren Architekturen wie X86 -Prozessoren verwendet wurde.In diesem Modell ist das Gedächtnis in Segmente unterteilt, wobei jeder einen anderen Zweck erfüllt:

• Codesegment (CS): Speichern ausführbarer Code.

• Datensegment (DS): Speichert Variablen und Daten, die vom Programm verwendet werden.

• Stack -Segment (SS): Verwaltet Funktionsaufrufe, lokale Variablen und Steuerfluss.

• Zusätzliches Segment (ES): Wird für zusätzliche Datenspeicherung verwendet.

Das segmentierte Speichermodell wurde entwickelt, um einen strukturierten Ansatz zur Speicherverwaltung zu bieten, sodass es einfacher ist, Speicher in verschiedene Regionen für Code, Daten und den Stapel zu unterteilen.Dieser Ansatz ermöglichte es CPUs, den Speicher effizienter zu verwalten und einen besseren Speicherschutz zu bieten, indem verschiedene Datenarten in getrennten Segmenten aufbewahrt werden.In frühen Computersystemen konnte die CPU jeweils nur auf eine begrenzte Menge an Speicher zugreifen.Das segmentierte Speichermodell ermöglichte es den Programmierern, mit größeren Mengen an Speicher zu arbeiten, indem es in kleinere, überschaubare Abschnitte aufteilt wurde.Dieses Design hat auch dazu beigetragen, die Größe der Adressen zu verringern, da die Segmentregister die Grundadressen enthalten konnten, während Offsets (wie die IP) kleinere Werte wären, die der Basis hinzugefügt wurden.Während moderne Prozessoren häufig ein Flachspeichermodell verwenden, bei dem das gesamte Gedächtnis als einzelne kontinuierliche Raum behandelt wird, beeinflussen die Prinzipien der Segmentierung heute noch das CPU -Design.Tatsächlich verwenden einige moderne Systeme weiterhin Segmentierung für bestimmte Zwecke wie Speicherschutz und Virtualisierung.

Die Beziehung zwischen CS und IP -Registern

In der zentralen Verarbeitungseinheit (CPU) eines Computers ist die Beziehung zwischen dem CS -Register (Codesegment) und dem IP -Register (Anweisungszeiger) für den Prozess des Abrufens und Ausführens von Anweisungen wichtig.Zusammen bestimmen diese beiden Register den Ort der nächsten Anweisung im Speicher und stellen sicher, dass die CPU genau weiß, was bei jedem Schritt des Programms des Programms ausgeführt werden soll.

Das CS -Register enthält die Startadresse eines bestimmten Segments im Speicher, in dem sich der ausführbare Code befindet.Diese segmentbasierte Adressierung ist in segmentierten Speicherarchitekturen erforderlich, sodass die CPU den Speicher in logische Abschnitte für verschiedene Datentypen wie Code-, Stapel- und Datensegmente unterteilt.Andererseits fungiert das IP -Register als Zeiger, der den nächsten Anweisungen im Überblick über das aktuelle Code -Segment verfolgt.Das IP -Register enthält einen Offset -Wert, der angibt, wie weit der Ausgangspunkt des Codesegments entfernt ist, dass sich die nächste Anweisung befindet.

In der Praxis funktioniert diese Beziehung wie folgt: Die CPU liest zuerst die im CS -Register gespeicherte Adresse, um den Ausgangspunkt des Codesegments im Speicher zu identifizieren.Anschließend wird der im IP -Register gespeicherte Wert verwendet, um den genauen Speicherort der nächsten Anweisung zu berechnen, indem der IP -Offset zur vom CS -Register bereitgestellten Basisadresse hinzugefügt wird.Die Kombination dieser beiden Werte, die Basisadresse aus dem CS -Register und der Offset aus dem IP -Register ergibt die physische Speicheradresse, an der die nächste Anweisung gespeichert ist.

Sobald die physische Adresse berechnet wurde, ruft die CPU den Befehl aus dem Speicher ab, dekodiert ihn und führt sie aus.Nach der Ausführung wird das IP -Register aktualisiert, um auf die nächste Anweisung nacheinander zu verweisen, und der Prozess wiederholt sich.Dieser kontinuierliche Zyklus des Abrufens, Dekodierens und Ausführens von Anweisungen ist der Kernmechanismus, durch den die CPU Programme ausführt.Die CS- und IP -Register arbeiten zusammen, um sicherzustellen, dass die CPU genau weiß, wo sie in Speicher suchen, um die nächste Ausführung zu finden.Diese Beziehung ist gut, um den korrekten Ausführungsfluss von Programmen aufrechtzuerhalten, insbesondere in Systemen mit segmentierten Speicherarchitekturen.

Warum ist das CS -Register bei der Programmierung von Bedeutung?

Das CS-Register ist hervorragend in der Programmierung und Systementwicklung auf niedriger Ebene, insbesondere in Umgebungen, die auf segmentierten Speichermodellen beruhen.Es definiert die Grenzen des Code -Segments, in dem ausführbare Anweisungen gespeichert werden, und trägt dazu bei, dass Programme in ihrem zugewiesenen Speicherplatz ausgeführt werden.Die ordnungsgemäße Verwaltung dieser Segmentgrenzen ist erforderlich, um Fehler zu vermeiden und die Systemstabilität aufrechtzuerhalten.Ein gemeinsames Problem beim schlechten Segmentmanagement ist Zugriffsverstöße.Diese treten auf, wenn ein Programm versucht, den Speicher außerhalb des benannten Codesegments zu erleiden, was zu Abstürzen oder unerwartetem Verhalten führt.Wenn das Programm beispielsweise die Größe des Codesegments überschreitet, kann es den benachbarten Speicher überschreiben, was zu beschädigten Daten oder einer unregelmäßigen Leistung führt.

Ein weiteres Risiko ist ein unvorhersehbares Programmverhalten aufgrund der unsachgemäßen Verwendung des CS -Registers.Wenn die CPU Anweisungen aus unbeabsichtigten Speicherbereichen ausführt, kann sich das System unvorhersehbar verhalten oder vollständig abstürzen.Dies war ein häufiges Problem in älteren Systemen, die segmentiertes Speicher verwendeten, wie z. B. frühe X86 -Architekturen, bei denen Programmierer Register wie CS, DS (Datensegment) und SS (Stack -Segment) sorgfältig verwalten mussten.Obwohl moderne Systeme häufig Flachspeichermodelle verwenden, bleibt das Verständnis des CS -Registers wichtig, damit Sie in eingebetteten Systemen, Betriebssystemdesign oder anderen Feldern arbeiten, die eine direkte Speicherregelung erfordern.In diesen Bereichen sorgt die effektive Verwaltung von Speichergrenzen für die Systemzuverlässigkeit, verhindert die Verfälschung von Daten und vermeidet schwer zu diagnostizierte Fehler.Für Programmierer mit niedrigem Niveau ist das Beherrschen des CS-Registers ein wesentlicher Bestandteil der Erstellung einer stabilen und effizienten Software.
