Vollständiger Leitfaden zum P-Kanal-Enhancement-MOSFET

MOSFETs kommen oft in Schaltkreisen zum Einsatz, aber zu verstehen, wie sie tatsächlich funktionieren, kann zunächst verwirrend sein.Ein P-Kanal-MOSFET ist eine der einfachsten Möglichkeiten, Strom mithilfe von Spannung zu steuern, insbesondere bei der Arbeit mit Stromleitungen.Wenn Sie dieses Handbuch durchgehen, werden Sie sehen, wie Struktur, Funktionsweise und Verhalten auf klare Weise zusammenpassen.In jedem Abschnitt werden die Dinge in überschaubare Ideen unterteilt, sodass Sie verfolgen können, wie sich die Spannung auf den Strom auswirkt und wie dieses Gerät in echten elektronischen Aufbauten verwendet wird.

Katalog

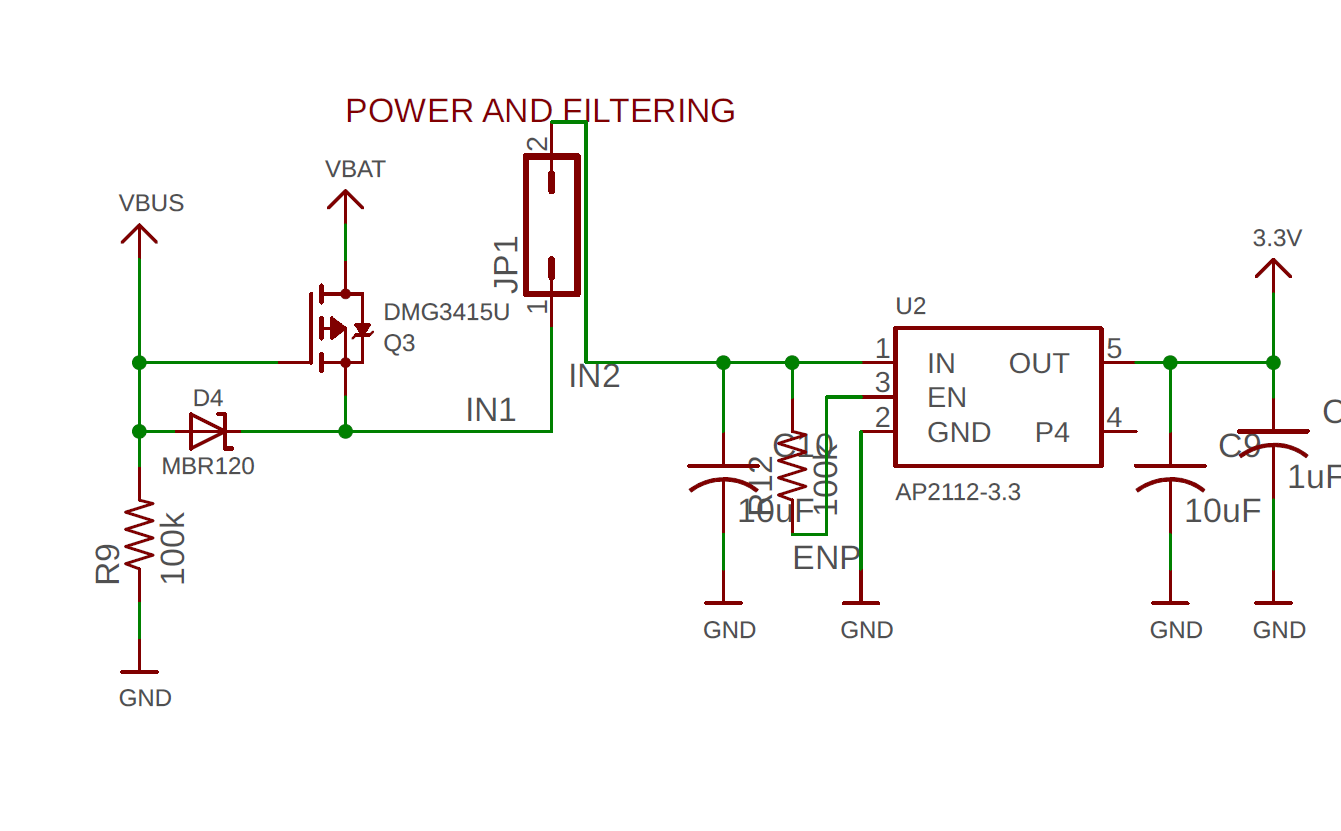

Abbildung 1. P-Kanal-MOSFET-Leistungsschaltkreis

Was ist ein P-Kanal-Enhancement-MOSFET?

Ein P-Kanal-Anreicherungs-MOSFET ist ein Feldeffekttransistor, der den Strom mithilfe eines elektrischen Felds steuert.Er gehört zur MOSFET-Familie, die in elektronischen Schaltungen zum Schalten und Steuern weit verbreitet ist.Der Begriff „Erweiterung“ bedeutet, dass das Gerät standardmäßig ausgeschaltet bleibt und zum Betrieb eine externe Spannung benötigt.

Das Gerät schaltet sich ein, wenn zwischen Gate und Source eine negative Spannung angelegt wird, ausgedrückt als VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

P-Kanal-Anreicherungs-MOSFETs werden häufig in Schaltkreisen verwendet, die ein kontrolliertes Schalten erfordern, insbesondere wenn das Schaltelement auf der positiven Seite einer Stromquelle platziert ist, was eine einfache und effektive Steuerung des Stromflusses ermöglicht.

P-Kanal-MOSFET-Struktur und Anschlüsse

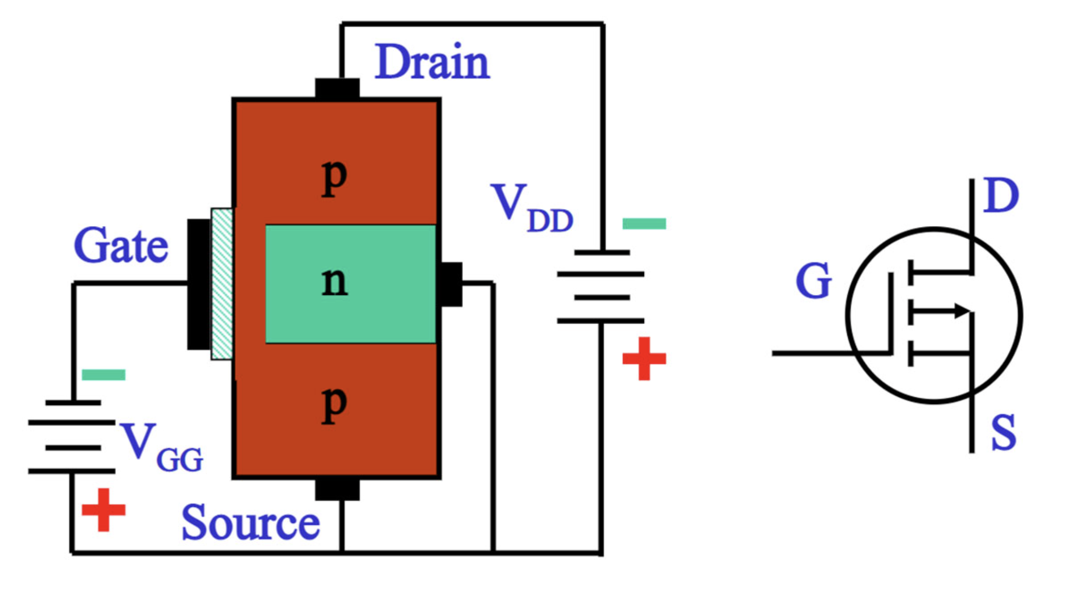

Abbildung 2. Struktur und Symbol des P-Kanal-MOSFET

Ein P-Kanal-MOSFET ist auf einem N-Typ-Substrat mit zwei darin gebildeten P-Typ-Bereichen aufgebaut, die als Source und Drain fungieren.Diese Bereiche sind auf gegenüberliegenden Seiten platziert und definieren den Bereich, in dem Strom durch das Gerät fließt.

Über diesem Bereich befindet sich eine dünne Schicht aus Siliziumdioxid (SiO₂), die als elektrischer Isolator dient und das Halbleitermaterial vom Gate trennt.Dadurch kann das Tor das Gerät ohne direkten elektrischen Kontakt beeinflussen.

Der Gate-Anschluss befindet sich über dieser Isolierschicht, ausgerichtet zwischen Source und Drain, und fungiert als Kontrollpunkt, an dem die Spannung angelegt wird.Die Source stellt die Ladungsträger bereit, während der Drain als Anschluss dient, an dem der Strom austritt.

In den meisten praktischen Designs ist der Körper oder das Substrat intern mit der Quelle verbunden, was den Aufbau zu einem Gerät mit drei Anschlüssen vereinfacht und die Verwendung in Standardschaltkreisen erleichtert.

So funktioniert ein P-Kanal-MOSFET

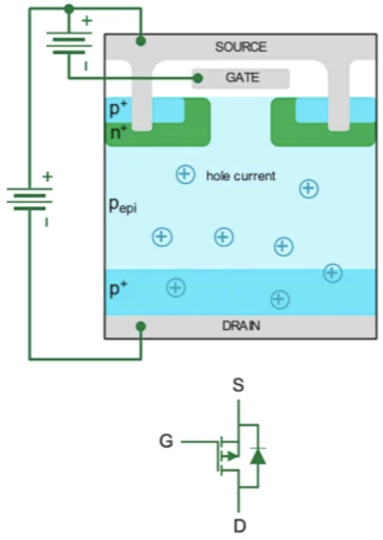

Abbildung 3. Funktionsprinzip des P-Kanal-MOSFET

Der Betrieb eines P-Kanal-MOSFET beginnt, wenn zwischen Gate und Source eine negative Spannung angelegt wird, wodurch ein elektrisches Feld über der Isolierschicht entsteht, das den Bereich unter dem Gate beeinflusst.Wenn diese Spannung ansteigt, werden Löcher in den Bereich unter dem Gate gezogen, wo sie sich nahe der Oberfläche des Substrats ansammeln und nach und nach einen leitenden Pfad zwischen Source und Drain bilden.

Sobald dieser Pfad hergestellt ist, ermöglicht das Anlegen einer Drain-Source-Spannung, dass Strom durch den Kanal fließt, angetrieben durch die Bewegung der Löcher von der Source in Richtung Drain.Auf diese Weise steuert die Gate-Spannung die Bildung des Pfads, während die Drain-Spannung den Strom durch ihn leitet, was einen klaren Zusammenhang zwischen der angelegten Spannung und dem Geräteverhalten zeigt.

Betriebsbereiche eines P-Kanal-MOSFET

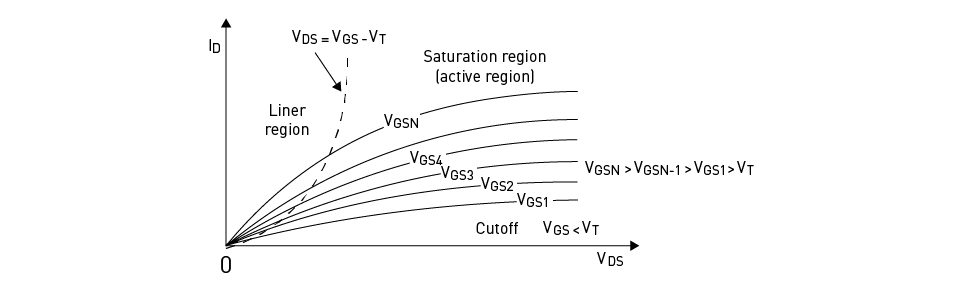

Abbildung 4. Betriebsbereiche des P-Kanal-MOSFET

Cutoff-Region

Im Sperrbereich ist die Gate-Source-Spannung nicht ausreichend negativ, um eine Leitung zu ermöglichen, sodass das Gerät im ausgeschalteten Zustand bleibt.Unter dieser Bedingung gibt es keinen effektiven Pfad für den Stromfluss zwischen Source und Drain und der Drain-Strom ist im Wesentlichen Null.In der Grafik erscheint dieser Bereich entlang der horizontalen Achse, wo der Strom vernachlässigbar bleibt.

Linearer Bereich

Im linearen Bereich beginnt der MOSFET zu leiten und der Drain-Strom steigt mit zunehmender Drain-Source-Spannung.Die Kurven steigen in diesem Bereich stetig an, was zeigt, dass der Strom direkt auf Spannungsänderungen reagiert.Das Gerät verhält sich wie ein variabler Widerstand, bei dem die Stromstärke sowohl von der Gate-Spannung als auch der angelegten Drain-Spannung abhängt.Dieser Bereich ist nützlich, wenn eine kontrollierte Stromänderung erforderlich ist.

Sättigungsbereich

Im Sättigungsbereich beginnen die Kurven abzuflachen, was darauf hindeutet, dass der Drain-Strom bei weiteren Änderungen der Drain-Spannung nicht mehr signifikant ansteigt.Das Gerät arbeitet in einem stabileren Zustand und liefert bei einer gegebenen Gate-Spannung einen nahezu konstanten Strom.Jede Kurve stellt einen anderen Gate-Spannungspegel dar, und höhere negative Gate-Spannungen führen zu höheren Strompegeln in diesem Bereich.

Abschnürungsbedingung und Stromsteuerung im MOSFET

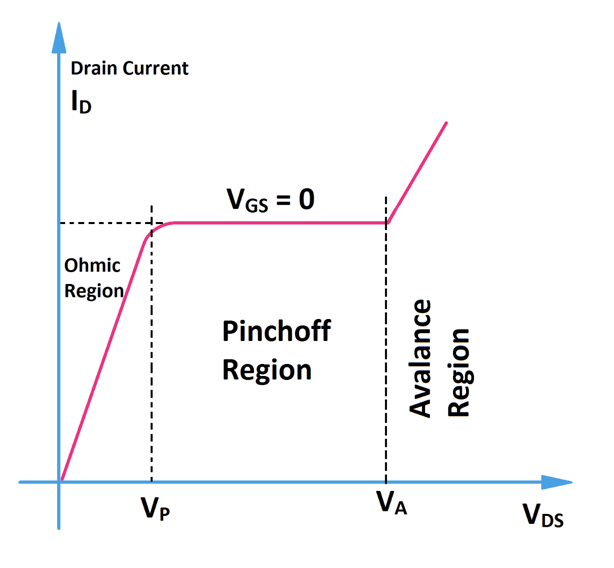

Abbildung 5. MOSFET-Abschnürung und Stromverhalten

Der Abschnürungszustand tritt auf, wenn der leitende Kanal innerhalb des MOSFET in der Nähe des Drain-Anschlusses schmaler wird, wenn die Drain-Source-Spannung ansteigt, was durch die Erweiterung des Verarmungsbereichs verursacht wird, die die effektive Kanalbreite an diesem Ende verringert.

Wenn sich diese Verengung weiterentwickelt, führen weitere Erhöhungen der Drain-Spannung nicht mehr zu einem signifikanten Anstieg des Stroms, da der eingeschränkte Kanal den zusätzlichen Fluss begrenzt, obwohl die Leitung weiterhin durch das Gerät verläuft.Dieses Verhalten zeigt sich in der Kennlinie, wo die Strompegel ab einer bestimmten Spannung abzuflachen beginnen, was darauf hinweist, dass der Strom nicht mehr von der Drain-Spannung abhängt.

In diesem Zustand wird der Drain-Strom hauptsächlich durch die Gate-Source-Spannung (VGS) gesteuert, wobei durch Anpassen dieser Spannung die Kanalbreite geändert und der Strompegel direkt eingestellt wird.

V-I-Eigenschaften eines P-Kanal-MOSFET

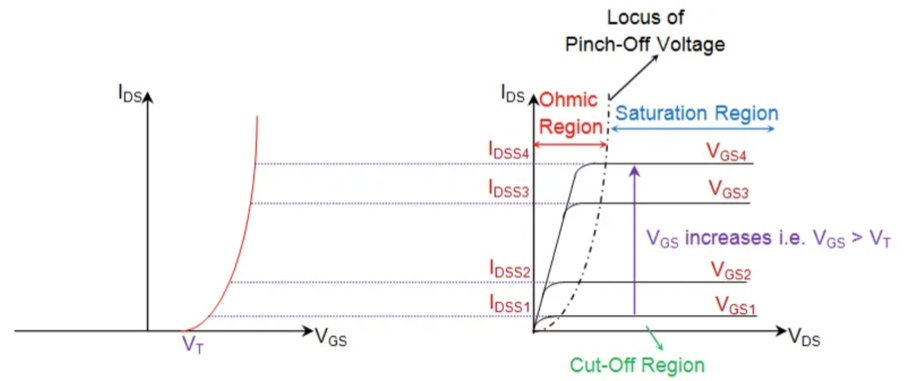

Abbildung 6. V-I-Eigenschaften des P-Kanal-MOSFET

Die V-I-Kennlinien eines P-Kanal-MOSFET zeigen, wie sich der Drain-Strom (ID) mit der Drain-Source-Spannung (VDS) bei unterschiedlichen Gate-Source-Spannungen (VGS) ändert.Diese Beziehungen werden als Kurvensatz dargestellt, wobei jede Kurve einen bestimmten Gate-Spannungspegel darstellt.

Jede Kurve entspricht einem anderen VGS, und wenn die Größe dieser Spannung zunimmt, verschieben sich die Kurven nach oben, was auf höhere Stromstärken hinweist.Dies macht deutlich, dass der Strom durch das Gerät stark von der angelegten Gate-Spannung beeinflusst wird.

Bei niedrigeren VDS-Werten steigen die Kurven mit deutlicher Steigung an, was zeigt, dass der Strom mit zunehmender Drain-Spannung zunimmt.Während VDS weiter ansteigt, werden die Kurven allmählich flacher, was darauf hindeutet, dass der Strom weniger abhängig von weiteren Änderungen der Drain-Spannung wird.

Unterschied zwischen P-Kanal- und N-Kanal-MOSFET

Abbildung 7. P-Kanal- und N-Kanal-MOSFET-Schaltungen

Der Unterschied zwischen P-Kanal- und N-Kanal-MOSFETs wird hauptsächlich durch ihre Spannungsanforderungen, Ladungsträger und Leistungsmerkmale definiert, die alle Einfluss darauf haben, wie sie in Schaltkreisen verwendet werden.

Ein P-Kanal-MOSFET schaltet sich ein, wenn eine negative Gate-Source-Spannung (VGS) angelegt wird, während ein N-Kanal-MOSFET eine positive VGS erfordert. Dieser Polaritätsunterschied wirkt sich darauf aus, wie jedes Gerät angesteuert und innerhalb eines Schaltkreises positioniert wird, insbesondere bei der Steuerung verschiedener Seiten einer Stromversorgung.

Die beiden Geräte unterscheiden sich auch in der Art der beteiligten Ladungsträger.P-Kanal-MOSFETs verwenden Löcher, während N-Kanal-MOSFETs Elektronen verwenden. Da sich Elektronen leichter durch Halbleitermaterial bewegen, bieten N-Kanal-Bauelemente im Allgemeinen eine bessere Leitfähigkeit und eine schnellere Reaktion.

Dies führt zu Leistungsunterschieden, wobei N-Kanal-MOSFETs typischerweise einen geringeren Widerstand und einen höheren Wirkungsgrad bieten, wodurch sie für Hochgeschwindigkeits- und Hochstromanwendungen geeignet sind, während P-Kanal-MOSFETs häufig für High-Side-Schaltungen bevorzugt werden, bei denen eine Steuerung der positiven Versorgungsleitung erforderlich ist, auch wenn ihre Leistung im Allgemeinen geringer ist.

Anwendungen von P-Kanal-MOSFET

Ein P-Kanal-MOSFET wird häufig in Schaltkreisen verwendet, in denen eine einfache und zuverlässige Stromsteuerung erforderlich ist, insbesondere auf der positiven Seite einer Stromversorgung.Aufgrund seiner Fähigkeit, sich mit einer negativen Gate-Spannung einzuschalten, eignet er sich für Konfigurationen, bei denen eine direkte Steuerung der Versorgungsleitung erforderlich ist.

Eine häufige Anwendung ist das High-Side-Schalten, bei dem der MOSFET zwischen der Stromquelle und der Last platziert wird.In diesem Aufbau ermöglicht es dem Stromkreis, die Stromversorgung anzuschließen oder zu trennen, ohne den Erdungspfad zu unterbrechen, was dazu beiträgt, in vielen Systemen einen stabilen Betrieb aufrechtzuerhalten.

Es wird auch in Stromregelkreisen verwendet, wo es den Stromfluss zu Komponenten wie Sensoren, Mikrocontrollern oder kleinen elektronischen Modulen reguliert.Dies macht es in batteriebetriebenen Geräten nützlich, bei denen eine kontrollierte Stromversorgung zur Steuerung des Energieverbrauchs beiträgt.

Darüber hinaus werden P-Kanal-MOSFETs häufig in Lastschalt- und Schutzschaltungen eingesetzt, wo sie dazu beitragen, unerwünschten Stromfluss zu verhindern oder die selektive Steuerung verschiedener Teile eines Systems zu ermöglichen.Diese Anwendungen sind auf die Fähigkeit des Geräts angewiesen, einfache und effektive Schaltvorgänge bei minimaler Steuerungskomplexität bereitzustellen.

Vorteile und Einschränkungen des P-Kanal-MOSFET

Vorteile	Einschränkungen
Einfache High-Side-Schaltung	Höherer Einschaltwiderstand im Vergleich zum N-Kanal
Leichterer Gate-Antrieb in einigen Schaltkreisen	Geringere Stromkapazität
Funktioniert gut mit positiver Versorgungskontrolle	Langsamere Schaltgeschwindigkeit
Minimaler Gate-Strom erforderlich	Geringerer Wirkungsgrad bei Hochleistungsanwendungen
Geeignet für Niederspannungssysteme	Höherer Leistungsverlust durch Widerstand
Einfache Implementierung des Schaltungsdesigns	Größere Gerätegröße bei gleicher Leistung
Bei Grundeinstellungen ist kein komplexer Treiber erforderlich	Mehr Wärmeentwicklung unter Last
Gut zum Schalten und Schützen von Lasten	Weniger geeignet für Hochfrequenzbetrieb
Kompatibel mit batteriebetriebenen Geräten	Begrenzte Leistung bei Hochstromausführungen
Stabiler Betrieb in grundlegenden Steuerkreisen	Generell höhere Kosten bei gleicher Leistung

Fazit

Ein P-Kanal-MOSFET bietet Ihnen eine einfache Möglichkeit, Strom mithilfe von Spannung zu steuern, was ihn in vielen Grundschaltungen nützlich macht.Sie können sehen, wie seine Struktur seinen Betrieb unterstützt und wie sich die Spannung direkt auf den Stromfluss auswirkt.Wenn Sie sich durch die Betriebsbereiche und Merkmale bewegen, wird das Verhalten leichter zu verstehen.Der Vergleich mit N-Kanal-Geräten hilft auch bei der Klärung, wann welcher Typ sinnvoll ist.In realen Schaltkreisen wird es häufig für High-Side-Schaltung und einfache Steuerungsaufgaben gewählt.Obwohl es einige Einschränkungen gibt, funktioniert es in vielen praktischen Konfigurationen dennoch gut.Wenn Sie diese Grundlagen verstehen, können Sie sie sicherer in Ihren Entwürfen einsetzen.
