Vollständige Anleitung zum 0402 -Widerstand: Spezifikationen, Anwendungen und Löttechniken

Dieser Leitfaden erklärt alles, was Sie über den 0402 -Widerstand wissen müssen, einem sehr winzigen Teil, der in vielen kleinen elektronischen Geräten verwendet wird.Obwohl es nur 1,0 mm x 0,5 mm groß ist, hilft es, Strom in Geräten wie Smartphones, Smartwatches und medizinischen Tools zu kontrollieren.In diesem Artikel erfahren Sie, was der 0402 -Widerstand ist, wie er funktioniert, was es zu etwas Besonderem macht, wo er verwendet wird und wie er mit damit umgehen und es richtig lötet.

Katalog

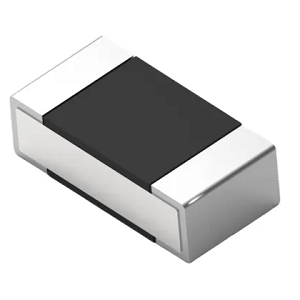

Verständnis des 0402 -Widerstands

A 0402 Der Widerstand ist ein SMD-Widerstand (Ultra-kleiner Oberflächenbereiter), der üblicherweise in kompakten elektronischen Konstruktionen verwendet wird.Es misst nur 1,0 mm zu 0,5 mm (0,04 "× 0,02") und macht es zu einer der kleinsten verfügbaren Standard -Widerstandsgrößen.Mit diesem winzigen Fußabdruck können Sie mehr Komponenten auf eine gedruckte Leiterplatte (PCB) für Geräte wie Smartphones, Smartwatches und tragbare medizinische Geräte einfügen.Diese Widerstände werden unter Verwendung von Dünnfilm- oder Dickfilmherstellungsmethoden hergestellt und direkt auf der Oberfläche einer Leiterplatte montiert.Im Gegensatz zu älteren Durchläuf-Komponenten rationalisieren 0402-Widerstände hochdichte Platine-Layouts und eignen sich ideal für automatisierte Montagelinien, bei denen Geschwindigkeit und Genauigkeit wichtig sind.

Trotz ihrer geringen Größe spielen 0402 Widerstände eine Schlüsselrolle bei der Verwaltung von elektrischem Verhalten.Sie werden häufig verwendet, um Spannung zu teilen, den Strom zu begrenzen und Signale zu stabilisieren.Ihr Design unterstützt Funktionen wie Pull-up oder Pulldown Digital Circuits und hilft dabei, die Signalklarheit im gesamten System aufrechtzuerhalten.Dank standardisierter Größen- und elektrischer Werte sind diese Widerstände mit Pick-and-Place-Maschinen und anderen automatisierten Werkzeugen kompatibel.Diese Kompatibilität hilft den Herstellern, effizient hohe Elektronenmengen zu produzieren und gleichzeitig eine konsistente Qualität über die Einheiten hinweg aufrechtzuerhalten.

Eigenschaften des 0402 -Widerstands

Leistungsbewertung und Temperaturempfindlichkeit

Der Widerstand wird für 0,063 Watt (1/16 W) bewertet, was Anwendungen mit geringer Leistung entspricht.Die Leistungskapazität nimmt jedoch mit steigendem Temperatur ab.Sobald die Umgebung 70 ° C überschreitet, beginnt der Widerstand zu zertifizieren, und um 130 ° C fällt seine Leistungsbehandlung erheblich ab.

Widerstandsbereich und Genauigkeit

Diese Widerstände sind in Werten von 10 Ohm bis 100 Kilohm erhältlich und bieten Flexibilität über analoge und digitale Designs hinweg.Die Toleranzniveaus können bis zu ± 0,1%sein, wobei gemeinsame Optionen einschließlich ± 0,5%und ± 1%, um den allgemeinen oder präzisen Anforderungen zu entsprechen.

Temperaturkoeffizient des Widerstands (TCR)

TCR gibt an, wie viel Widerstand mit der Temperatur ändert.Typische Werte betragen ± 25 ppm/° C, ± 50 ppm/° C und ± 100 ppm/° C.Niedrigere TCR bedeutet eine bessere Leistung unter schwankenden Temperaturen, ein wichtiger Faktor bei Anwendungen mit variablen Umgebungsbedingungen.

Spannungs- und Wärmeleistung

Der 0402 -Widerstand verarbeitet eine maximale Arbeitsspannung von 25 V und kann unter Überlastbedingungen bis zu 50 V tolerieren.Es wird in Umgebungen zwischen -55 ° C und +155 ° C zuverlässig ausgeführt und wird auf thermische Schock, Feuchtigkeitsbeständigkeit und Hochtemperaturdauer getestet, um die Haltbarkeit zu gewährleisten.

Physikalische Abmessungen von 0402 Widerstand

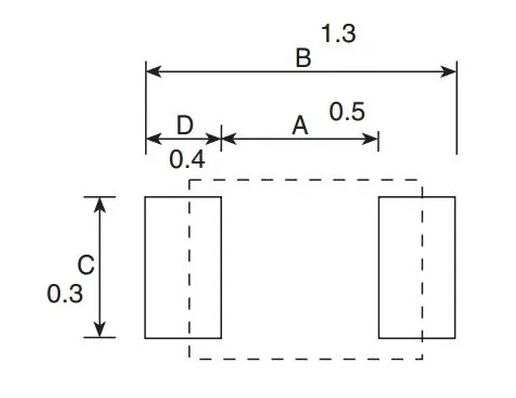

Abbildung 2. Physikalische Abmessungen von 0402 Widerstand

Die obige Abbildung zeigt die standardisierten Landmusterspezifikationen, die für den 0402-Oberflächenmontagewiderstand empfohlen wurden.Es zeigt Layoutparameter, die für ein optimales PCB -Design und -Anbau erforderlich sind.Insbesondere misst die Pad -Länge (bezeichnet als a) 0,5 mm, während der Gesamtabstand von einem Pad zum gegenüberliegenden Pad (b) 1,3 mm beträgt.Die Breite jedes Pads (c) beträgt 0,3 mm und die Freigabe von der Padskante bis zu benachbarten Merkmalen (d) beträgt 0,4 mm.Diese genauen Messungen sind wichtig, um die genaue Positionierung des Widerstandes auf der gedruckten Leiterplatte (PCB) sowie für die Erreichung zuverlässiger Lötverbindungen sicherzustellen.In Anbetracht des deutlich kompakten Fußabdrucks des Widerstands von 1,0 mm um 0,5 mm Breite spielt die Einhaltung dieser Landmusterabmessungen eine Rolle bei der Aufrechterhaltung der Herstellungszuverlässigkeit und der elektrischen Leistung während des Montageprozesses der Oberflächenmontage.

Vergleich mit anderen SMD -Widerstandsgrößen

Parameter	0402 Widerstand	0603 Widerstand	0201 Widerstand
Länge (Zoll)	0,04	0,06	0,02
Breite (Zoll)	0,02	0,03	0,01
Länge (mm)	1.0	1.6	0,5
Breite (mm)	0,5	0,8	0,25
Typische PCB -Padgröße (MM)	0,6 x 0,6	1,0 x 0,9	0,3 x 0,4

Vor- und Nachteile der Verwendung von 0402 Widerstand

Aspekt	Vorteile	Nachteile
Größe und Raum	Sehr kompakte Abmessungen ermöglichen eine dichte Platzierung von Komponenten auf PCBs, wodurch sie ideal für kompakte Elektronik.	Tiny Form Faktor macht die manuelle Baugruppe herausfordern und stellt herausfordern erfordert oft spezielle Werkzeuge und Methoden.
Kosten	Typisch wirtschaftlich dank der Massenproduktion und effiziente Materialverwendung.	Die Notwendigkeit von spezialisierten Maschinen für die Montage kann erhöhen Gesamtprojektkosten.
Elektrische Leistung	Geeignet für Aufgaben mit geringer Leistung, gut in Kontrolle und Signalverarbeitungsschaltungen.	Begrenzt im Umgang mit hoher Leistung;Kleine Größe macht sie Anfällig für Schäden durch überschüssige Wärme oder Strom.
Herstellung	Gut geeignet für schnelle, automatisierte Montagelinien.	Präzision ist erforderlich, Komponenten können während Pick-and-Place, wenn nicht genau behandelt.
Komponentendichte	Ermöglicht hochkompakte Schaltungskonstruktionen und hilft bei der Reduzierung der Gesamtausdruck des Geräts.	Inspektion und Qualitätskontrolle sind komplexer, Fortgeschrittene Methoden zur Überprüfung der Genauigkeit.
Materialeffizienz	Kleine Größe führt zu minimalem Materialgebrauch, unterstützend Erhaltungsbemühungen.	Schwerer zu erkennen und durch Standardwerkzeuge zu ersetzen, die Kann die Diagnostik und Reparaturen verlängern.

Anwendungen von 0402 Widerstand

Medizinprodukte

Kleine medizinische Geräte wie Hörgeräte oder tragbare Maschinen, die Ihre Gesundheit überprüfen, müssen sehr präzise und auch sehr klein sein.Das ist eine harte Balance zu erreichen.Der 0402 -Widerstand wird häufig in solchen Geräten verwendet, da er sowohl winzig als auch zuverlässig ist.Es hilft, Signale klar zu verarbeiten, was für medizinische Werkzeuge, die Dinge wie Klang, Herzfrequenz oder Körpertemperatur genau messen müssen, sehr wichtig ist.Diese Widerstände ermöglichen es, medizinische Geräte zu bauen, die klein genug sind, um sie zu tragen oder zu tragen, während sie ihre Arbeit dennoch wirklich gut erledigen.

IoT (Internet of Things) Geräte

IoT -Geräte (Internet of Things) sind intelligente Geräte, die wie Smart -Home -Sensoren, Türklingeln mit Kameras oder sogar intelligente Kühlschränke mit dem Internet verbinden können.Diese Geräte müssen klein, kostengünstig sein und immer noch gut funktionieren.Deshalb wird der 0402 -Widerstand in IoT -Produkten häufig verwendet.Es nimmt sehr wenig Platz ein und hilft, das Gerät zuverlässig zu halten.Egal, ob es sich um eine intelligente Glühbirne oder einen Bewegungssensor handelt, dieser winzige Teil hilft sicher, dass alles reibungslos verläuft.Da es so erschwinglich und winzig ist, hält es die Größe und die Kosten dieser intelligenten Geräte niedrig.

Kfz -Elektronik

Moderne Autos verwenden viel Elektronik, um Dinge wie Motor, Airbags und sogar das Soundsystem zu steuern.All dies wird von kleinen Computern bezeichnet, die als ECUS (elektronische Steuereinheiten) bezeichnet werden.Da es in diesen Einheiten nicht viel Platz gibt, muss jeder kleine Teil so klein wie möglich sein.Der 0402 -Widerstand passt gut, da er Platz spart und gleichzeitig seine Arbeit gut erledigt.Es hilft, den Stromfluss in diesen Systemen zu kontrollieren, was sowohl für Sicherheit als auch für die Leistung wichtig ist.Mit diesen winzigen Widerständen können Sie mehr Funktionen haben, ohne die Elektronik zu groß oder schwer zu machen.

Smartphones und mobile Geräte

Die heutigen Smartphones und mobilen Geräte werden kleiner und leistungsfähiger.Um dies zu erreichen, müssen Sie viele komplizierte elektronische Teile in sehr winzige Räume einfügen.Einer der hilfreichsten Teile für diesen Job ist der 0402 -Widerstand.Es ist extrem klein, was es perfekt für enge Räume wie das Mainboard (der Hauptteil eines Geräts) und andere kleinere Bretter im Inneren macht.Dieser winzige Widerstand hilft dabei, den Stromfluss zu kontrollieren, und hält Signale sauber, was für das ordnungsgemäße Funktionieren des Geräts wichtig ist.Dank seiner geringen Größe kann es schlanke, High-Tech-Telefone und Tablets herstellen, ohne sie größer oder schwerer zu machen.

Tragbare Technologie

Tragbare Technologien wie Smartwatches und Fitnessbänder müssen klein, leicht und komfortabel sein.Aber obwohl sie klein sind, müssen sie immer noch viel tun.Hier kommt der 0402 -Widerstand ins Spiel. Weil er so winzig ist, passt er perfekt in die schlanken und stilvollen Designs dieser Geräte.Es hilft, Platz zu sparen, ohne die Leistung zu verlieren.In den meisten Fällen werden diese Widerstände in den winzigen Schaltungen verwendet, die mit Sensoren verbunden sind, die Teile, die Dinge wie Ihre Herzfrequenz oder Schritte verfolgen.Ohne diese kleinen Widerstände wären tragbare Geräte nicht so kompakt oder angenehm zu tragen.

Tragbare Elektronik

Geräte wie MP3 -Player, Handheld -Gaming -Konsolen und tragbare Lautsprecher sind leicht und leicht zu tragen.Um dies möglich zu machen, verwenden viele kleine Teile, die nicht viel Platz einnehmen.Der 0402 -Widerstand eignet sich hervorragend dafür, da er hilft, mehr Funktionen in einen kleineren Bereich zu passen.Diese Widerstände machen die Schaltkreise kompakter, verbrauchen weniger Leistung und helfen der Batterie, länger zu dauern, die für tragbare Geräte wirklich wichtig sind.Dank dessen können Sie Geräte länger genießen, ohne sie ständig aufladen zu müssen.

Handhabung und Löten 0402 Widerstände

0402 Widerstände sind sehr klein, daher müssen sie mit Sorgfalt behandelt werden.Da sie zerbrechlich und winzig sind, ist es wichtig, die richtigen Werkzeuge und Techniken zu verwenden, um sie zu vermeiden.Wenn Sie richtige Methoden verwenden, stellen Sie sicher, dass die Widerstände korrekt angeschlossen sind und gut funktionieren.Es ist auch wichtig, die in der Elektronikindustrie verwendeten Standardschritte zu befolgen, um die besten Ergebnisse zu erzielen, wenn diese Widerstände auf Leiterplatten gebracht werden.

Um mit 0402 Widerständen zu arbeiten, benötigen Sie einige spezielle Werkzeuge.Fein-Punkte-Pinzetten sind nützlich, da Sie die kleinen Teile aufnehmen und bewegen können, ohne sie zu brechen.Vakuum-Aufnahmetools können Ihnen auch den Widerstand genau dort platzieren, wohin er muss.Da die Widerstände so klein sind, ist es eine gute Idee, ein Mikroskop oder eine Vergrößerungsglas zu verwenden.Diese Tools helfen Ihnen dabei, besser zu sehen, damit Sie genauer sein können.Vermeiden Sie es auch, die Widerstände mit bloßen Händen zu berühren.Die Öle und Schmutz von Ihrer Haut können sich an die Komponenten halten und sich auf ihre Funktionsweise auswirken.

Bevor Sie mit dem Löten beginnen, muss die Leiterplatte sauber sein.Stellen Sie sicher, dass es auf den Metallpolstern, in die der Widerstand gehen wird, keinen Staub, Fett oder andere Schmutz vorhanden ist.Verwenden Sie eine Schablone, um Lötpaste nur dort aufzutragen, wo sie benötigt wird.Dies hilft sicher, dass Sie die richtige Menge an den richtigen Stellen verwenden.Wenn die Leiterplatte möglicherweise Feuchtigkeit aus der Luft absorbiert hat, ist es eine gute Idee, sie sanft zu erhitzen (vor dem Backen), um sie auszutrocknen.Dies verhindert Probleme während des Lötens, wie Risse oder schwache Gelenke.

Seien Sie beim Löten von 0402 Widerständen sanft und präzise.Wenn Sie in einer Fabrik oder mit einer großen Anzahl von Boards arbeiten, wird häufig Reflow -Löten verwendet.Es erwärmt alles gleichmäßig und liefert konsistente Ergebnisse.Wenn Sie von Hand lötet, verwenden Sie ein Lötkolben mit einer feinen Spitze und einer einstellbaren Temperatur.Beginnen Sie mit dem Löten auf ein Pad.Stellen Sie dann den Widerstand vorsichtig vor und löten Sie das zweite Pad.Dies hält den Widerstand sicher an Ort und Stelle.Das Anlegen von Lötpaste ist ein wichtiger Schritt.Die Verwendung eines Schablonendruckers hilft dabei, die Paste gleichmäßig über alle Pads zu verteilen.Wenn Sie nur an ein paar Boards arbeiten oder einen Prototyp durchführen, kann ein Pastespender Ihnen helfen, eine kleine, kontrollierte Menge anzuwenden.Es ist wichtig, nicht zu viel oder zu wenig Paste zu verwenden, da dies später Probleme verursachen kann.

Die Arbeit mit 0402 Widerständen kann schwierig sein.Einige häufige Fehler sind eine Überhitzung der Teile, die sie oder das Board beschädigen können.Außerdem kann zu viel Druck beim Aufnehmen oder Platzieren der Widerstände Risse verursachen oder sie brechen.Überprüfen Sie nach dem Löten immer Ihre Arbeit mit einem Lupenglas oder einem Mikroskop.Dies hilft Ihnen, zu sehen, ob die Lötverbindungen gut sind und ob der Widerstand ordnungsgemäß verbunden ist.

Abschluss

Der Widerstand von 0402 mag klein sein, aber er macht eine wichtige Aufgabe, um die heutige Elektronik gut zu machen.Es hilft, Signale und Strom in allen Arten von winzigen Geräten zu verwalten, von Wearables bis hin zu Smart -Home -Geräten.Wenn Sie wissen, wie dieser Widerstand funktioniert und wie Sie ihn sicher verwenden können, können Sie bessere und zuverlässigere elektronische Projekte aufbauen.Unabhängig davon, ob Sie gerade erst anfangen oder bereits mit Elektronik arbeiten, gibt Ihnen dieser Leitfaden ein klares Verständnis dafür, warum der Widerstand von 0402 wichtig ist.
