Vollständige Anleitung zum 10K -Widerstand: Farbcode, Anwendungen und Schaltkreis verwendet

Dieser Leitfaden spricht über den 10k -Widerstand, der in elektronischen Schaltkreisen sehr wichtig ist.Wir werden erklären, was ein 10K -Widerstand ist, wie man ihn mit Farben unterscheidet und was es in verschiedenen Elektronik tut.Die Anleitung deckt verschiedene Arten der Farbcodierung wie 3-Band, 4-Band, 5-Band und 6-Band ab, sodass Sie sie leichter identifizieren und verwenden können.Es wird auch untersucht, wie 10K -Widerstände in Geräten helfen, von der Steuerung von Strom in Schaltkreisen bis hin zur sicheren, dass Geräte wie Timer und Sensoren richtig funktionieren.

Katalog

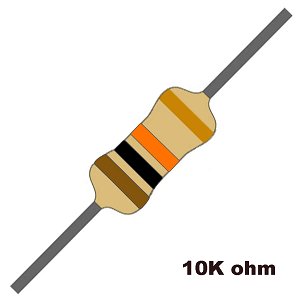

Was ist ein 10K -Widerstand?

A 10k Widerstand ist eine kleine, aber wichtige elektronische Komponente mit einem Widerstand von 10.000 Ohm (ω).Es hilft, den Strom des elektrischen Stroms zu kontrollieren, Spannungen zu teilen und empfindliche Schaltungselemente zu schützen.Widerstände wie diese werden sowohl in analogen als auch in digitalen Schaltungen verwendet, um einen stabilen Betrieb zu gewährleisten und unerwünschtes elektrisches Verhalten zu verhindern.Dieser Widerstand ist dank seiner farbcodierten Bänder leicht zu identifizieren, die seinen Widerstand bestimmen, ohne dass ein Multimeter oder andere Testwerkzeuge erforderlich sind.

In der digitalen Elektronik wird häufig ein 10K-Widerstand als Pull-up- oder Pulldown-Widerstand verwendet, wodurch Mikrocontroller stabile Logikzustände aufrechterhalten, indem schwimmende (undefinierte) Signale verhindert werden.In analogen Schaltungen spielt es eine Schlüsselrolle bei der Verzerrung von Transistoren und stellt den ordnungsgemäßen Verstärkerbetrieb sicher.In Kombination mit Kondensatoren bildet es RC -Netzwerke, mit denen Zeitverzögerungen oder Filtersignale für Oszillatorschaltungen und Signalverarbeitung erzeugt werden.Aufgrund seiner Vielseitigkeit erscheint der 10 -kΩ -Widerstand in einem weiten Bereich von Anwendungen, von einfachen Timern bis zu komplexen digitalen Schnittstellen.

10k Widerstand Farbcode

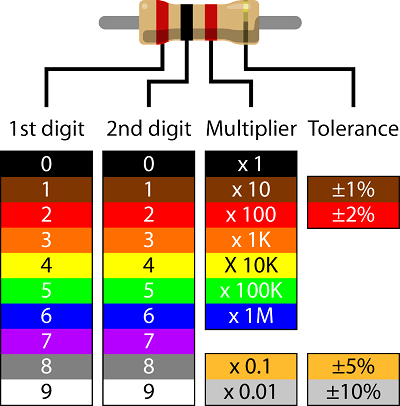

Abbildung 2. 10K Widerstand Farbcode

Um die Identifizierung schnell und genau zu machen, verwenden Widerstände ein farbcodiertes Markierungssystem.Ein standardmäßiger 4-Band-Widerstand von 10.000 (10.000 Ohm) folgt einem bestimmten Farbcode, um seinen Wert darzustellen.Die erste Farbband ist braun, was der ersten Ziffer entspricht, 1.Die zweite Band ist Schwarzdie zweite Ziffer darstellen, 0.Zusammen bilden diese die Nummer 10.Die dritte Band ist orange, was als Multiplikator dient, was bedeutet, dass die Basisnummer (10) von multipliziert werden muss 1.000, was zu einem totalen Widerstand von führt 10.000 Ohm (10 kΩ).Schließlich die vierte Band, die in diesem Fall ist Gold, zeigt die Toleranz des Widerstands an und gibt an, wie stark der tatsächliche Widerstand vom Nennwert variieren kann. Gold bedeutet eine Toleranz von ± 5%, was das echte bedeutet Widerstand kann von 9.500 bis 10.500 Ω.Dieses Toleranzniveau stellt sicher, dass der Widerstand auch bei geringfügigen Unterschieden während der Herstellung innerhalb von akzeptablen Grenzen für die meisten allgemeinen elektronischen Anwendungen bleibt.

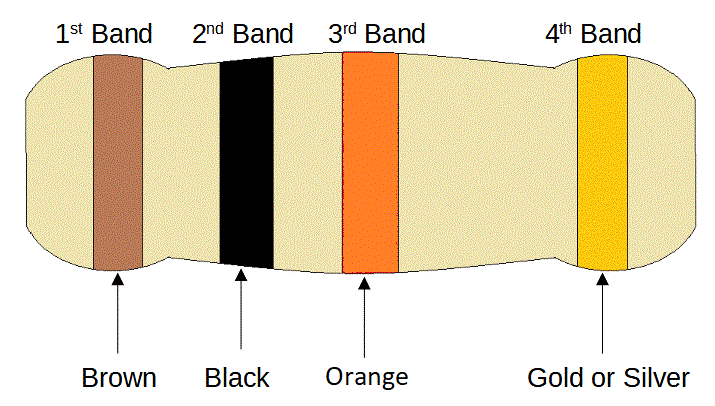

Abbildung 3. 10K Widerstand Farbcode

Wie lese ich den Farbcode eines Widerstandes?

Das Widerstands -Farbcode -System mag zunächst komplex erscheinen, aber indem Sie einem systematischen Ansatz folgen, können Sie lernen, die Werte effizient und genau zu dekodieren.Um den Wert des Widerstands korrekt zu interpretieren, besteht der erste Schritt darin, den Ausgangspunkt der Farbbänder zu finden.Ein Ende des Widerstands hat das erste Farbband, das näher an der Kante positioniert ist als die anderen Bänder. Dies ist das Ende, an dem Sie mit dem Lesen beginnen.Das letzte Band, das oft etwas weiter voneinander entfernt ist, repräsentiert die Toleranz und ist normalerweise Gold oder Silber.Sobald die Orientierung festgelegt ist, wird der nächste Schritt die Ziffernbänder identifizieren, die den Basiswiderstandswert bestimmen.Dies sind die ersten zwei oder drei Bänder, je nachdem, ob der Widerstand insgesamt vier, fünf oder sechs Bänder hat.Nach der Bestimmung des Basiswerts dient das nächste Band als Multiplikator und skaliert den Basiswert um den Faktor von zehn, hundert, tausend oder mehr.Dieser Schritt ist wichtig, da eine einfache Fehlinterpretation des Multiplikators zu einem drastisch falschen Widerstandswert führen kann, der die Schaltungsleistung beeinflusst.

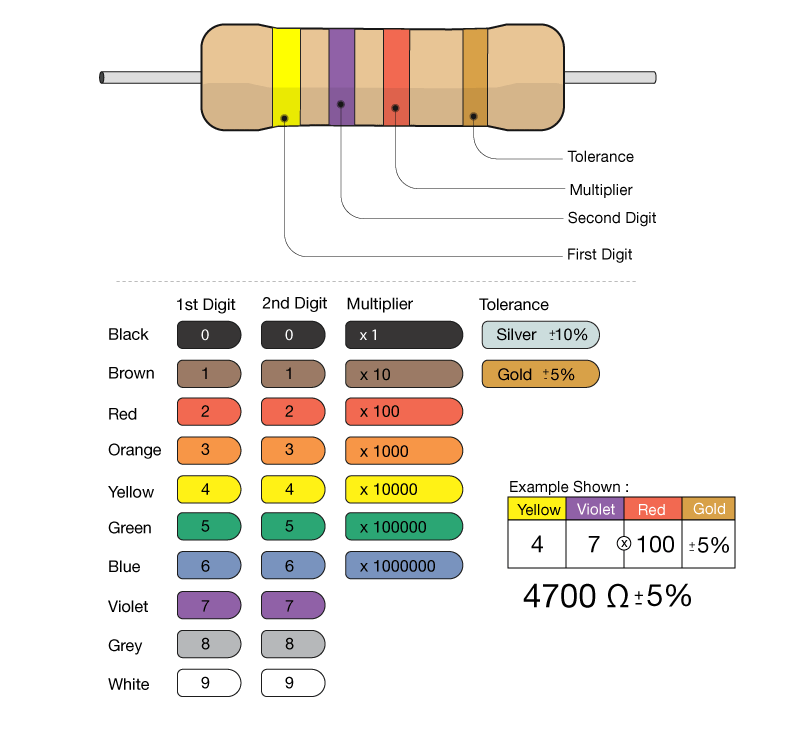

Abbildung 4. Interpretation verschiedener Widerstandsfarbcode

Nach der Berechnung des Widerstandswerts aus dem Farbcode schließlich ist immer eine gute Praxis, um es zu überprüfen, besonders in Präzisionsempfindliche Anwendungen.Ein Multimeter kann verwendet werden, um zu messen Der tatsächliche Widerstand und bestätigen, dass er dem erwarteten Wert entspricht. Dieser Schritt ist nützlich, wenn es um ältere Widerstände geht, die möglicherweise haben können Verblasste Farbbänder, die sie schwer zu lesen machen.Für Widerstände mit sechs Banden, ein zusätzliches Band zeigt den Temperaturkoeffizienten an, der zeigt, wie stark sich der Widerstand mit Temperaturschwankungen ändert.Das Merkmal ist gut in Schaltungen, die thermische Stabilität erfordern, so wie als Präzisionsmessinstrumente und Hochleistungselektronik Systeme.

3-Band 10k Widerstand Farbcode

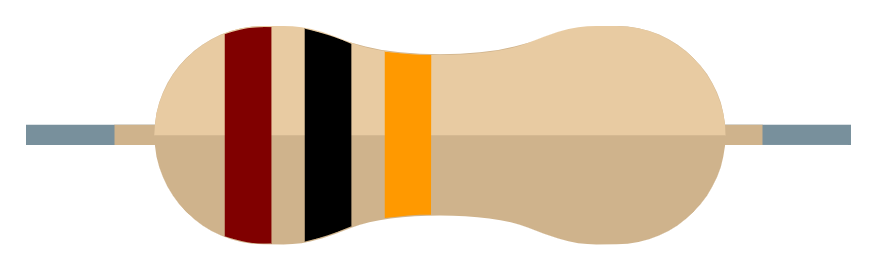

Abbildung 5. Farbcode für 3-Band 10k Widerstand

A 3-Band 10k Widerstand vereinfacht den Kennzeichnungsprozess, indem nur zwei Ziffern gefolgt von einem Multiplikator verwendet werden, sodass er im Vergleich zu seinem 4-Band-Gegenstück einfacher ist.Bei einem 10.000 Ohm -Widerstand (10.000 Ohm) sind die Farbbänder braun, schwarz und orange.Die erste Band, braunrepräsentiert die Ziffer 1, während die zweite Band, Schwarzrepräsentiert die Ziffer 0.Zusammen bilden diese beiden Ziffern die Zahl 10.Die dritte Band, die als die wirkt Multiplikator, Ist orangeeinen Multiplikationsfaktor von 1.000.Bei der Multiplizierung von 10 um 1.000 die resultierenden Widerstandswert Ist 10.000 Ohm, oder 10kΩ.Diese Methode der Farbkodierung ermöglicht eine schnelle Identifizierung von Widerstandswerten.

Im Gegensatz zu 4-Band-Widerständen, die ein separates Band zur Toleranz enthalten, liefern 3-Band-Widerstände diese Detailmenge nicht, was bedeutet, Toleranz Ist behoben bei ± 20% Standardmäßig.Dieser Toleranzniveau bedeutet, dass der tatsächliche Widerstand eines 10 kΩ -Widerstands je nach Herstellungsschwankungen zwischen 8 kΩ und 12 kΩ variieren kann.Das Fehlen eines dedizierten Toleranzbandes vereinfacht das visuelle Layout des Widerstands, begrenzt seine Eignung für Anwendungen, die eine enge Widerstandsgenauigkeit erfordern.Die standardisierte Notation für diese Widerstände folgt dem 103 -m -Format, wobei 103 den Widerstandswert (10 × 1.000 = 10.000 Ohm) darstellt und M eine Toleranz von ± 20%bezeichnet.Obwohl dieser breite Toleranzbereich groß erscheinen mag, ist er für Schaltkreise im Allgemeinen akzeptabel, für die keine genauen Widerstandswerte erforderlich sind.Geräte wie grundlegende Spannungsteiler, Klimmzüge und stromlimitierende Widerstände in LED-Schaltkreisen verwenden häufig 3-Band-Widerstände, wobei eine kleine Abweichung vom beabsichtigten Widerstand keinen Einfluss auf die Gesamtkreisleistung hat.

Da 3-Band-Widerstände weniger präzise sind, sind sie in kostengünstigen allgemeinen Anwendungen und nicht in Präzisionselektronik vorhanden.Diese Widerstände treten häufig in älteren elektronischen Konstruktionen vor, da moderne Schaltkreise häufig genauere 4-Band- oder 5-Band-Widerstände für eine bessere Zuverlässigkeit und Genauigkeit bevorzugen.3-Band-Widerstände bleiben jedoch weit verbreitet und werden weiterhin in verschiedenen Anwendungen verwendet, bei denen Kosten und Einfachheit über die Präzision priorisiert werden.Das einfache Farbcode -System ermöglicht eine einfache Identifizierung und schnelle manuelle Berechnungen, wodurch die Wahrscheinlichkeit von Fehlern beim Zusammenbau elektronischer Schaltungen verringert wird.Unabhängig davon, ob sie bei Prototyping, Experimentieren oder Basisschaltungsdesign verwendet werden, bleiben 3-Band-Widerstände ein Bestandteil der Elektronik.

5-Band 10k Widerstand Farbcode

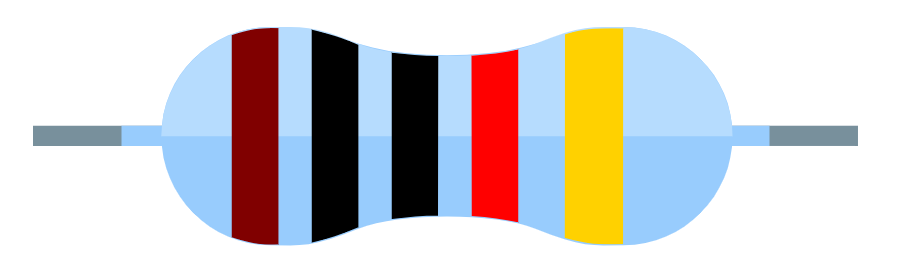

Abbildung 6. 5-Band 10k Widerstand Farbcode

A 5-Band 10k Widerstand Bietet eine verbesserte Präzision über sein 4-Band-Gegenstück, indem eine zusätzliche Ziffer in seine Farbcode-Sequenz einbezogen wird.Die erste Farbband, braunrepräsentiert die Zahl 1Setzen Sie die anfängliche Ziffer des Widerstandswerts.Anschließend die Schwarz Band bedeutet 0das ist die zweite Ziffer und eine andere Schwarz Band folgt und trägt einen anderen bei 0 als dritte Ziffer.Diese drei Ziffern zusammen bilden die Zahl 100, der als Grundwert vor Änderungen des Multiplikators dient.Die vierte Bande in der Sequenz, die ist Rotfungiert als Multiplikator und hat einen Wert von × 100effektiv den Dezimalpunkt verschieben und zu einem Gesamtwiderstand von 10.000 Ohm führen.Die letzte Band, Goldist verantwortlich für die Definition der Toleranzniveau, die in diesem Fall ist ± 5%Das, was bedeutet, dass der tatsächliche Widerstand des Widerstands in beiden Richtungen um bis zu 5% vom Nennwert variieren kann.

Das Vorhandensein eines fünften Bandes auf dem Widerstand ist ein großer Faktor, um präzisere Widerstandswerte zu gewährleisten, da sie eine zusätzliche Ziffer einführt.Im Gegensatz zu 4-Band-Widerständen, die nur zwei Ziffern und einen Multiplikator verwenden, reduziert die dritte Ziffer in einem 5-Band-Widerstand die Rundungsfehler und verbessert die Genauigkeit.Dies ist vorteilhaft für elektronische Schaltkreise, die eine größere Präzision erfordern, wie z.Die Toleranzbewertung von 5%, obwohl nicht die genaueste verfügbare, bietet für viele allgemeine elektronische Projekte immer noch ein angemessenes Maß an Genauigkeit.Die Notation für diesen Widerstand, der üblicherweise als 1002J geschrieben wurde, folgt der Standardwiderstandscodierung, wobei 1002 dem Widerstandswert (10.000 Ω) entspricht, und der Buchstaben J bezeichnet die 5% ige Toleranz.

Diese Präzision ist in Anwendungen hervorragend, bei denen selbst geringfügige Abweichungen des Widerstands die Schaltungsfunktionalität beeinflussen können.Beispielsweise hilft ein genauerer Widerstand bei Spannungsteilern, bei denen die Widerstandswerte die Ausgangsspannung bestimmen, die erwarteten Spannungsniveaus beibehalten.In ähnlicher Weise sorgt die Verwendung eines 5-Band-Widerstands in Verstärkern, bei denen Komponentenverträglichkeiten die Gewinnstabilität beeinflussen, eine konsistentere Leistung.Während Widerstände mit strengeren Toleranzen wie ± 1% oder ± 0,1% für hochpräzise Aufgaben verfügbar sind, ist der 5-Band-10K-Widerstand mit ± 5% Toleranz ein Gleichgewicht zwischen Kosteneffizienz und Genauigkeit, was es bei vielen elektronischen Designs zu einer beliebten Wahl macht.

6-Band 10k Widerstand Farbcode

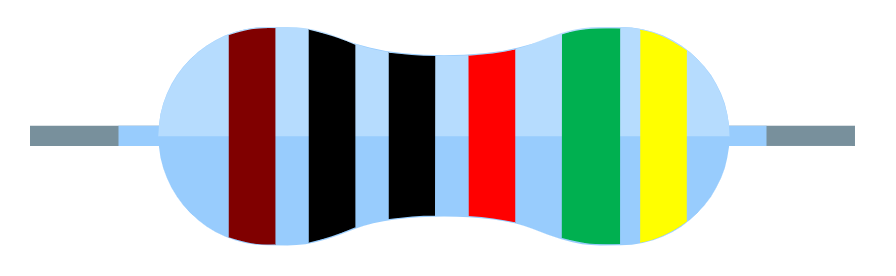

Abbildung 7. 6-Band-10K-Widerstandsfarbcode

A 6-band 10 kΩ Widerstand Folgt einem spezifischen Farbkodierungsschema, das detaillierte Informationen zu seinen Widerstand, Toleranz und Temperaturstabilität liefert.Die ersten drei Bänder repräsentieren die Ziffern des Widerstandswerts, während das vierte Band als Multiplikator fungiert, um den Gesamtwiderstand zu bestimmen.Das fünfte Band gibt die Toleranz an, die bedeutet, wie stark der tatsächliche Widerstand vom angegebenen Wert variieren kann.Schließlich repräsentiert das sechste Band den Temperaturkoeffizienten, der in Umgebungen mit schwankenden Temperaturen ein großer Faktor ist.Der Temperaturkoeffizient zeigt uns, wie stark sich der Widerstandswert pro Grad Celsius ändert, und stellt sicher, dass der Widerstand die Stabilität unter Bedingungen beibehält, bei denen Wärmeschwankungen die elektronische Leistung beeinflussen können.Dieses zusätzliche Band macht den 6-Band-Widerstand in sensiblen Schaltkreisen nützlich, beispielsweise in High-End-Messinstrumenten, medizinischen Geräten und Luft- und Raumfahrtanwendungen.

Die Farbbänder auf einem 6-Band 10 kΩ-Widerstand sind wie folgt angeordnet: braun, schwarz, schwarz, rot, grün und gelb.Die erste Bande (Brown) entspricht der ersten Ziffer, die 1 ist, während die zweite Bande (Schwarz) repräsentiert die zweite Ziffer, die 0 ist. Das dritte Band (schwarz) bedeutet auch eine 0, was bedeutet, dass die Ziffern des Widerstandswerts 100 sind. Das vierte Band (rot) dient als Multiplikator, was in diesem Fall 100 ist und einen Gesamtwiderstandswert von 10.000 Ohm oder 10 kΩ ergibt.Das fünfte Band (grün) zeigt die Toleranz an, die ± 5% beträgt, was bedeutet, dass der tatsächliche Widerstand um 5% über oder unter dem angegebenen Wert variieren kann.Schließlich repräsentiert das sechste Band (gelb) den Temperaturkoeffizienten, gemessen in Teilen pro Million pro Grad Celsius (ppm/° C), wobei gelb 25 ppm/° C entspricht.Dies bedeutet, dass für jeden Grad Celsius der Temperaturveränderung der Widerstand um 25 Teile pro Million variieren kann, um sicherzustellen, dass die Komponente auch in Umgebungen mit schwankenden Temperaturen relativ stabil bleibt.

Die Bedeutung des 6-Band-Widerstands liegt in seiner verstärkten Präzision und Stabilität, die für Anwendungen geeignet ist, bei denen geringfügige Widerstandsänderungen die Schaltungsleistung beeinflussen könnten.Im Vergleich zu 4-Band- oder 5-Band-Widerständen bietet die Zugabe des Temperaturkoeffizientenbandes ein zusätzliches Maß an Zuverlässigkeit, insbesondere in Umgebungen mit unterschiedlichen thermischen Bedingungen.Die Toleranz von ± 5% stellt sicher, dass der Widerstand ein angemessenes Genauigkeitsniveau beibehält und übermäßige Abweichungen vom beabsichtigten Widerstandswert verhindert.Durch die Einbeziehung eines Temperaturkoeffizientenbandes helfen 6-Band-Widerstände, die Auswirkungen von thermischen Schwankungen zu verringern und sicherzustellen, dass die elektrischen Schaltungen im Laufe der Zeit konsistent und zuverlässig bleiben.

Anwendungen des 10k -Widerstands

Der 10K -Widerstand ist eine weit verbreitete Komponente in der Elektronik und bietet viele wichtige Rollen:

Spannungsfeedback in Verstärkern

Bei operativen Verstärkern (OP-Ampere) spielt ein 10K-Widerstand eine Rolle bei der Festlegung der Spannungsverstärkung, indem es Feedback vom Ausgang zum invertierenden Eingang bereitstellt.Dieses Feedback hilft bei der Kontrolle des Verstärkungsfaktors und sorgt für die Stabilität der Signalverarbeitung.Durch die sorgfältige Auswahl des Widerstandswertes können Sie die Leistung des Verstärkers fein abstellen und das gewünschte Gleichgewicht zwischen Gewinn und Bandbreite erreichen.In Präzisionsanwendungen wie Audioverstärkung und Instrumentierung ermöglicht dieser Widerstand eine genaue Signalwiedergabe durch Minimierung der Verzerrung und Verbesserung der Linearität.Es arbeitet in Verbindung mit anderen Komponenten wie Kondensatoren und zusätzlichen Widerständen zum Formfrequenzgang und filteren unerwünschten Rauschen, was die Gesamtsignalqualität weiter verbessert.

Zeitschaltungen

Ein 10 -km -Widerstand wird häufig in Timing -Schaltungen verwendet, in denen er mit Kondensatoren zusammenarbeitet, um Zeitverzögerungen und Schwingungszeiten zu definieren.In Anwendungen wie monostabilen Multivibratoren, Impulsgeneratoren und 555 Timerschaltungen steuert der Widerstand die Ladung und die Entladungsrate des Kondensators und beeinflusst direkt die Timing -Eigenschaften.Dies wird in Anwendungen verwendet, die eine präzise Verzögerungsgenerierung erfordern, wie z. B. Taktimpulse, Frequenzmodulation und Entlassung von Schaltungen.Der Wert des Widerstands bestimmt, wie schnell der Kondensator die Ladung oder Entladung von Zeitkonstanten lädt oder entlädt.Durch das Einstellen des Widerstandswerts können Sie das Zeitverhalten der Schaltung ändern, ohne andere Hauptkomponenten zu ändern, wodurch Flexibilität und einfache Entwurfsänderung angeboten werden.

Spannungsregulierung

In Spannungsregulierungsschaltungen wird üblicherweise ein 10K -Widerstand verwendet, um eine stabile Ausgangsspannung in linearen Regulatoren aufrechtzuerhalten, um eine konsistente Stromversorgung an empfindliche elektronische Komponenten zu gewährleisten.Es erscheint häufig in Rückkopplungsschleifen, wo es beim Einstellen von Referenzspannungen oder beim Einstellen von Ausgangsspannungen in ICs mit Spannungsregler wie dem LM317 unterstützt.Durch die Bereitstellung eines kontrollierten Pfades für den Stromfluss hilft es, Schwankungen zu minimieren, die sonst die Leistung von Mikrocontrollern, Sensoren oder anderen Präzisionskomponenten beeinflussen könnten.In einigen Entwürfen spielt es auch eine Rolle bei der Lastausgleich und bei der Verringerung der übermäßigen Stromauslosung, wodurch die Energieeffizienz verbessert wird.Das Vorhandensein eines 10k -Widerstands in Spannungsregulierungsschaltungen trägt zu einer verbesserten Zuverlässigkeit bei, wodurch das Risiko von Spannungsspitzen oder -abfällen verringert wird, die zu Fehlfunktionen führen könnten.

Stromerkennung

Ein 10K -Widerstand wird häufig in Stromerfassungsanwendungen verwendet, wobei er dazu beiträgt, den Stromfluss in einen messbaren Spannungsabfall umzuwandeln.Dies ist nützlich in Batteriemanagementsystemen, Motorsteuerungsschaltungen und Stromüberwachungsanwendungen, die eine präzise Strommessung erfordern.Durch das Platzieren des Widerstandes in Reihe mit einer Last kann der Spannungsabfall nach dem Ohmschen Gesetz (V = IR) gemessen und verwendet werden, um den durch den Schaltkreis fließenden Strom zu bestimmen.Mit dieser Methode können Mikrocontroller oder andere Überwachungssysteme den Stromverbrauch verfolgen, Fehler erfassen oder Schutzmaßnahmen implementieren.Der 10 -km -Wert wird auf der Grundlage der erforderlichen Überlegungen zur Empfindlichkeit und der Leistungsdissipation ausgewählt, um die Genauigkeit sicherzustellen, ohne die Leistungsleistung zu beeinträchtigen.

Temperaturerfassung

Bei Anwendungen zur Temperaturerfassung wird ein 10K -Widerstand in Verbindung mit Thermistoren häufig verwendet, um einen Spannungsteilerschaltkreis zu bilden, der es Mikrocontrollern ermöglicht, Temperaturschwankungen zu messen.Der Thermistor, dessen Widerstand mit der Temperatur ändert, arbeitet mit dem festen Wertwiderstand zusammen, um einen variablen Spannungsausgang zu erzeugen, der den Temperaturänderungen entspricht.Diese Technik wird häufig in digitalen Thermometern, HLK -Systemen und Industrieemperaturüberwachung eingesetzt.Der 10K-Widerstand stellt sicher, dass die Spannungsänderungen für Analog-Digital-Wandler (ADCs) in einem messbaren Bereich bleiben, wodurch die Genauigkeit der Temperaturwerte verbessert wird.Durch die Auswahl des entsprechenden Widerstandswerts können Sie die Empfindlichkeit und Genauigkeit des Messsystems optimieren.

Signalfilterung

Ein 10 -km -Widerstand wird häufig in Signalfilterschaltungen integriert, um unerwünschtes Rauschen zu entfernen und die Klarheit von Signalen in Audio-, Datenkommunikation und Sensoranwendungen zu verbessern.Es erscheint üblicherweise in Tiefpass-, Hochpass- und Bandpassfiltern und arbeitet neben Kondensatoren zusammen, um die Grenzfrequenz des Filters zu bestimmen.In Audio-Schaltkreisen hilft es beispielsweise dabei, hochfrequentes Rauschen zu beseitigen, das die Klangqualität beeinträchtigen könnte.In Datenkommunikationssystemen hilft es bei der Verhinderung von Signalverzerrungen und der Verbesserung der Übertragungszuverlässigkeit.Durch sorgfältige Auswahl der Widerstands- und Kondensatorwerte können Sie die Filterantwort an die spezifischen Anwendungsanforderungen anpassen, um eine optimale Signalintegrität zu gewährleisten.

Spannungsteiler

Eine der meisten Anwendungen eines 10 -km -Widerstands ist in Spannungsstichkreisen, bei denen die Spannungen auf Pegel, die für Mikrocontroller, Sensoren und andere elektronische Komponenten geeignet sind, abgesetzt werden können.Ein Spannungsteiler besteht aus zwei in Reihe angeschlossenen Widerständen, wobei der 10 -km -Widerstand häufig einer davon ist, was dazu beiträgt, eine gewünschte Ausgangsspannung zu erzeugen, indem die Eingangsspannung proportional geteilt wird.Diese Technik wird häufig in batteriebetriebenen Geräten, ADC-Schaltungen und Stufenverschiebungsanwendungen eingesetzt.Durch die Auswahl geeigneter Widerstandswerte können Sie präzise Spannungsniveaus erreichen, ohne komplexe Spannungsregulierungsschaltungen zu erfordern.Der 10K-Widerstand spielt eine Rolle bei der Gewährleistung einer vorhersehbaren und stabilen Spannungsabteilung in vielen Elektronik mit geringer Leistung.

Pull-up/Pulldown-Widerstände

In der digitalen Elektronik wird häufig ein 10K-Widerstand als Pull-up- oder Pulldown-Widerstand verwendet, um stabile Logikwerte zu gewährleisten und schwimmende Eingänge zu verhindern.Schwimmende Eingänge können in Mikrocontrollern und Logikschaltungen zu einem zu einem unbeabsichtigten Signalzustand führen.Durch Anschließen eines 10kΩ-Widerstands zwischen einem Eingangsstift und entweder der Versorgungsspannung (Pull-up) oder Masse (Pulldown) wird ein definierter Spannungspegel beibehalten, wenn kein aktives Signal vorliegt.Diese Anwendung ist in Tastendrückflächen, GPIO -Stiften (Allzweck -Eingang/Ausgabe) und I2C -Kommunikationslinien üblich.Der Wert von 10 kΩ ist eine Standardauswahl, da er einen Gleichgewicht zwischen Stromverbrauch und Signalintegrität bietet, um einen zuverlässigen Betrieb ohne übermäßige Stromauszeichnung zu gewährleisten.

LED -Strombegrenzung

Ein 10 -km -Widerstand wird häufig in LED -Schaltungen verwendet, um die Menge des Stroms zu begrenzen, der durch die LED fließt, so dass er zu viel Strom zieht und beschädigt wird.LEDs erfordern einen kontrollierten Strom, um effizient zu funktionieren, und ohne Strom limitierende Widerstand konnten sie überhitzen und ausbrennen.Durch die Platzierung eines 10 -kΩ -Widerstands in Reihe mit der LED ist der Strom auf eine sichere Ebene beschränkt, um sicherzustellen, dass die LED innerhalb ihrer Nennspezifikationen funktioniert.Dies ist wichtig bei batteriebetriebenen Geräten, bei denen die Energieeffizienz Priorität hat.Die Verwendung eines ordnungsgemäß berechneten Widerstandswerts kann dazu beitragen, die Helligkeit der LED zu steuern und den 10 -km -Widerstand zu einer wichtigen Komponente beim Entwerfen von LED -Indikatoren, Anzeigeplatten und Beleuchtungssystemen zu machen.

Vorurteile Transistoren

In Transistor-basierten Verstärkerschaltungen wird üblicherweise ein 10K-Widerstand zur Verzerrung verwendet, was sicherstellt, dass der Transistor innerhalb seines beabsichtigten Betriebsbereichs arbeitet.Vorspannungswiderstände helfen dabei, die korrekte Basisspannung in bipolaren Übergangstransistoren (BJTs) oder die Gate-Spannung in Feldeffekttransistoren (FETs) einzustellen, sodass sie effizient bei Verstärkung oder Schaltanwendungen funktionieren können.Ohne ordnungsgemäße Verzerrung können Transistoren entweder nicht vollständig einschalten oder eine Sättigung eingeben, was zu einer Signalverzerrung oder einer Leistungsinstabilität führt.Der 10K -Widerstand liefert eine stabile Referenzspannung, die einen konsistenten Transistorbetrieb in Schaltungen wie Audioverstärker, HF -Verstärkern und Schaltregulatoren ermöglicht.Durch die Auswahl eines geeigneten Widerstandswerts können Sie die Leistung optimieren und gleichzeitig die Energieeffizienz beibehalten und unnötige Stromversorgung minimieren.

Abschluss

Der 10 -km -Widerstand ist ein grundlegender, aber wichtiger Bestandteil elektronischer Schaltkreise und hilft ihnen, reibungslos und zuverlässig zu arbeiten.Wenn Sie verstehen, wie Sie einen durch seinen Farbcode erkennen und seine Verwendung kennen, können Sie bessere Schaltkreise machen.Unabhängig davon, ob es in einfachen Setups oder komplexen Geräten verwendet wird, ist der 10 -km -Widerstand der Schlüssel zum Aufbau und zur Behebung der Elektronik und bietet Stabilität und Genauigkeit, wo immer er verwendet wird.
