Komplette Anleitung zum 2N3906 PNP -Transistor

Der 2N3906 -Transistor ist ein beliebter PNP -Transistor, der zum einfachen Verstärkungs- und Schaltschaltkreisläufen verwendet wird.Dieser Leitfaden deckt seine Funktionen, Verwendungszwecke, PIN -Layout und praktische Anwendungen ab, um die Rolle in verschiedenen elektronischen Projekten zu verstehen.

Katalog

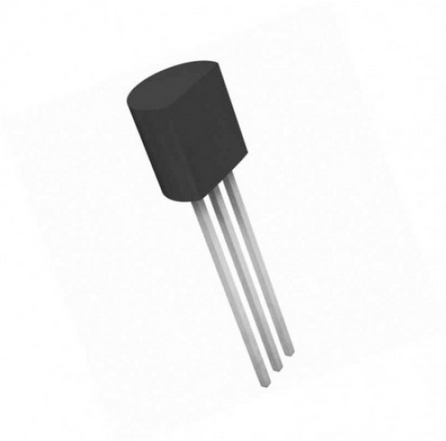

Überblick über 2N3906 Transistor

Der 2N3906 ist ein häufig verwendeter PNP-Transistor, der bei der Verstärkung und Schaltaufgaben mit geringer Leistung gut dient.Es wurde entwickelt, um mittelschwere Spannungsniveaus und kleine Ströme zu handhaben, indem es den Kollektor- und Emitterverbindungen zwischen offenen und geschlossenen Zuständen umschaltet, abhängig von der Spannung des Basisstiftes.Wenn der Basisstift geerdet ist, befindet sich der Transistor in einem vorwärts gerichteten Zustand, sodass der Strom vom Emitter zum Sammler fließen kann.Wenn ein Signal auf die Basis angewendet wird, wird es in einen umgekehrten Zustand eingeleitet, der den Stromfluss anhält.

Mit einem Verstärkungswert zwischen 110 und 300 kann dieser Transistor kleine Signale effektiv verstärken.Es hat jedoch eine aktuelle Begrenzung für seinen Sammler, so dass es für Anwendungen am besten geeignet ist, bei denen die aktuelle Anforderung unter 200 mA bleibt.Der 2N3906 verfügt über zwei Hauptbetriebszustände: Sättigung, in denen sich der Transistor vollständig anliegt und einen maximalen Stromfluss und einen Grenzwert ermöglicht, bei dem er völlig ohne Strom zwischen Emitter und Kollektor abgeschaltet ist.Diese Eigenschaften machen es für viele allgemeine Anwendungen vielseitig, sei es in grundlegenden Verstärkern oder einfachen Schaltkreisen.

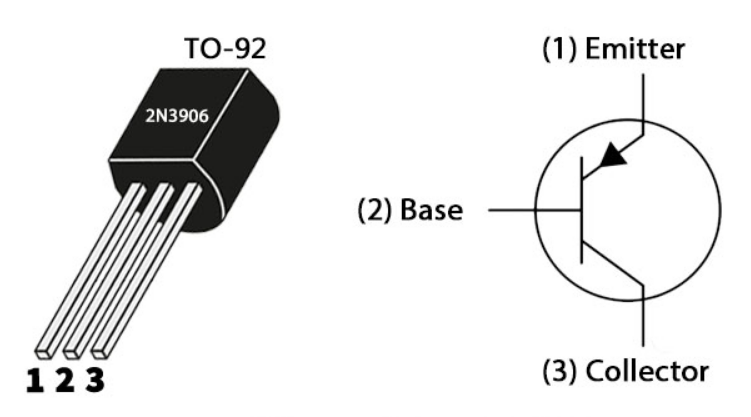

PIN -Layout für 2N3906 Transistor

PIN -Konfiguration

PIN -Nummer	Pin -Name	Beschreibung
1	Emitter	Der aktuelle Abfluss durch den Emitter
2	Base	Kontrolliert die Verzerrung des Transistors
3	Kollektor	Der Strom fließt durch den Sammler

2N3906 CAD -Modell

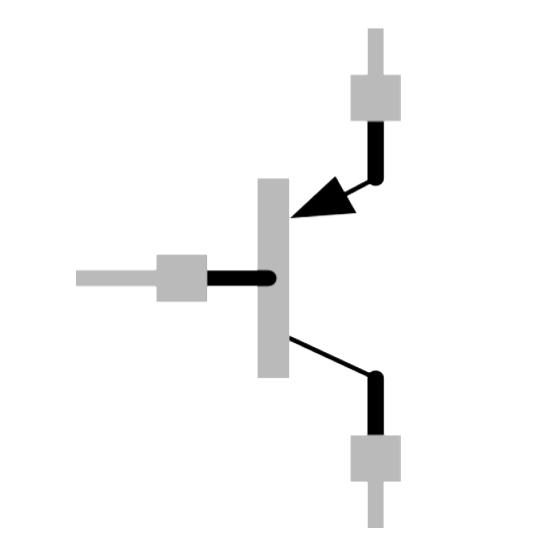

2N3906 Symbol

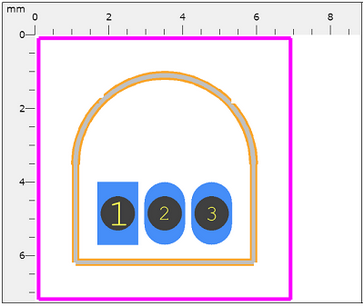

2N3906 Fußabdruck

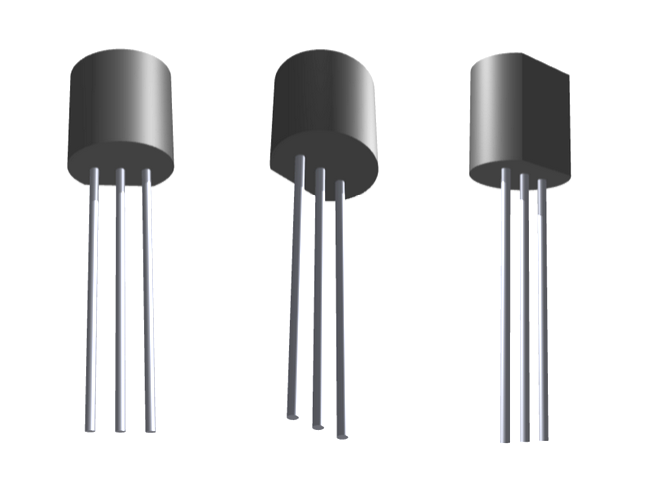

2N3906 3D -Modell

Schlüsselmerkmale des 2N3906 -Transistors

PNP Transistor Design

Der 2N3906 ist ein PNP -Transistor, was bedeutet, dass er Strom leitet, wenn sich seine Basis in einer niedrigeren Spannung als der Emitter befindet.Dieses Design ermöglicht es ihm, den Stromfluss effektiv in Schaltkreisen mit geringer Leistung zu steuern, bei denen diese Art der Polarität erforderlich ist.

Hoch Gleichstromverstärkung

Mit einer Gleichstromverstärkung (HFE) von bis zu 300 kann der 2N3906 kleine Basisströme verstärken, um größere Sammlerströme zu erzeugen.Diese Funktion macht es zu einer guten Wahl für Anwendungen, die eine moderate Signalverstärkung erfordern.

Mäßige Stromhandhabung

Der Transistor kann einen kontinuierlichen Kollektorstrom von 200 mA bewältigen.Diese Kapazität ermöglicht es, Geräte mit geringer Leistung zu kontrollieren, ohne zu überhitzen oder zusätzliche Kühlmaßnahmen zu benötigen, sofern der Strom in seinem sicheren Bereich bleibt.

Emitterbasisspannung

Eine Emitter-Base-Spannung (VBE) von 5 V bedeutet, dass der 2N3906 Schaltungen mit einem angemessenen Spannungsbereich verwalten kann, was es für typische Niederspannungsanwendungen geeignet ist, ohne komplexe Anpassungen zu erfordern.

Kompakt bis 92 Paket

Der 2N3906 ist in einem TO-92-Paket erhältlich, das klein und bequem für die Verwendung auf Steigboten und in kompakten Schaltungen ist.Dies erleichtert die Integration in Projekte, bei denen der Platz begrenzt ist.

2N3906 Transistorspezifikationen

Technische Spezifikationen, Merkmale, Merkmale und Komponenten mit vergleichbaren Spezifikationen von ON Semiconductor 2N3906BU.

Typ	Parameter
Lebenszyklusstatus	Aktiv (zuletzt aktualisiert: vor 2 Tagen)
Fabrikvorlaufzeit	6 Wochen
Montieren	Durch Loch
Montagetyp	Durch Loch
Paket / Fall	To-226-3, bis 92-3 (to-226aa)
Anzahl der Stifte	3
Gewicht	179mg
Transistorelementmaterial	SILIZIUM
Collector-Emitter-Breakdown-Spannung	40V
Anzahl der Elemente	1
Hfemin	100
Betriebstemperatur	-55 ° C ~ 150 ° C tj
Verpackung	Schüttgut
Veröffentlicht	2007
JESD-609 Code	E3
Pbfree Code	Ja
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Anzahl der Terminen	3
ECCN -Code	Ear99
Terminal Finish	Zinn (sn)
Spannung - DC bewertet	-40V
Max -Leistungsdissipation	625 mw
Endposition	UNTEN
Aktuelle Bewertung	-200 mA
Frequenz	250 MHz
Basisteilnummer	2N3906
Elementkonfiguration	Einzel
Leistungsdissipation	625 mw
Transistoranwendung	Umschalten
Gewinne Bandbreitenprodukt	250 MHz
Polarität/Kanaltyp	PNP
Transistortyp	PNP
Kollektoremitterspannung (VCEO)	40V
Max -Sammlerstrom	200 mA
Gleichstromverstärkung (HFE) (min) @ IC, VCE	100 @ 10ma 1V
VCE -Sättigung (max) @ ib, IC	400mv @ 5ma, 50 mA
Übergangsfrequenz	250 MHz
Kollektorbasisspannung (VCBO)	-40V
Emitterbasisspannung (VEBO)	-5v
Schalten Sie Zeitmax (Tonne) ein	70ns
Höhe	5.33 mm
Länge	5.2mm
Breite	4.19 mm
SVHC erreichen	Kein SVHC
Strahlenhärtung	NEIN
ROHS -Status	ROHS3 -konform
Frei führen	Frei führen

Schaltungsanwendungen von 2N3906

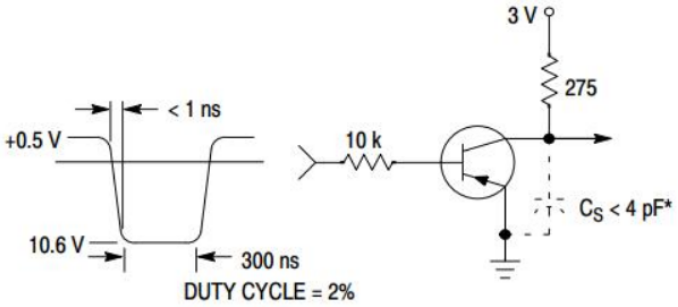

Verzögerungs- und Anstiegszeitäquivalent -Testschaltung

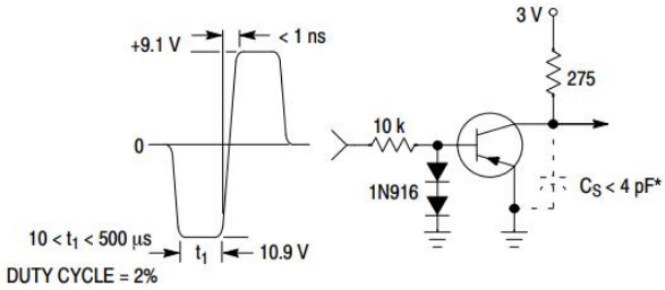

Speicher- und Sturzzeitäquivalent -Testschaltung

Äquivalente des 2N3906 -Transistors

Modellnummer	Hersteller	Beschreibung
2N3906D26Z	Fairchild Semiconductor Corporation	Bipolarer Signal-Signal-Transistor, 0,2A I (C), 40 V V (BR) CEO, 1-Element, PNP, Silicon, bis 92
2N3906D27Z	Fairchild Semiconductor Corporation	Bipolarer Signal-Signal-Transistor, 0,2A I (C), 40 V V (BR) CEO, 1-Element, PNP, Silicon, bis 92
2N3906RLRMG	Auf Halbleiter	Bipolarer Signal-PNP-Transistor, bis 92 40 V, 0,2 a, bis 92 (bis-226) 5,33 mm Körperhöhe, 2000-Fnfld
2N3906RLRA	Motorola Semiconductor -Produkte	Bipolarer Signal-Signal-Transistor, 0,2A I (C), 40 V V (BR) CEO, 1-Element, PNP, Silicon, bis 92
2N3906AMO	NXP -Halbleiter	Transistor 200 Ma, 40 V, PNP, SI, kleiner Signaltransistor, bis 92, BIP Allzweck kleines Signal
2N3906RLRPG	Rochester Electronics LLC	200 mA, 40 V, PNP, SI, Small Signal Transistor, bis 92, Fall 29-11, bis-226, 3 Pin
2N3906G	Mikro -kommerzielle Komponenten	Bipolarer Signal-Bipolar-Transistor, 0,2A I (C), 40 V V (BR) CEO, 1-Element, PNP, Silicon, bis 92, Plastikpaket-3
2N3906ta	Auf Halbleiter	200 mA, 40 V PNP Small Signal Bipolar Junction Transistor, 2000-FNFLD
2N3906Stob	ZETEX / DIODES INC	Bipolarer Signal-Bipolar-Transistor, 0,2A I (C), 40 V V (BR) CEO, 1-Element, PNP, Silicon, bis 92 Stil, E-Line-Paket-3

Alternative Optionen für 2N3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• TIP127

• TIP42

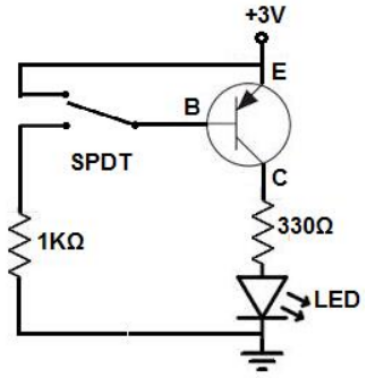

Funktionalität von 2N3906 in einer PNP -Schaltung

In einer grundlegenden PNP -Schaltung mit dem 2N3906 fungiert der Transistor normalerweise entweder als Schalter oder als Verstärker.Um als Schalter zu arbeiten, ist der Emitter mit einer positiven Spannungsquelle wie +3V verbunden, während an der Basis ein Schalter der Pushbutton platziert wird.Wenn der Taste nicht gepresst ist, fließt kein Strom an die Basis, wodurch der Transistor standardmäßig in einem "Ein" -Zustand steht.Diese Konfiguration ermöglicht es, den Strom zum Kollektor zu fließen und eine angeschlossene Komponente wie eine LED mit Strom zu versorgen.

Wenn die Taste gedrückt wird, wird die Spannung an der Basis größer als die am Emitter, die den Stromfluss zwischen Emitter und Kollektor blockiert und effektiv alle angeschlossenen Komponenten ausschaltet.Dieses Setup zeigt das Kernprinzip eines PNP -Transistors: Es bleibt in einem "On" -Zustand, solange die Basisspannung niedriger ist als der Emitter.Wenn die Basisspannung den Emitter überschreitet, blockiert sie den Stromfluss und schaltet die Schaltung "aus" aus.

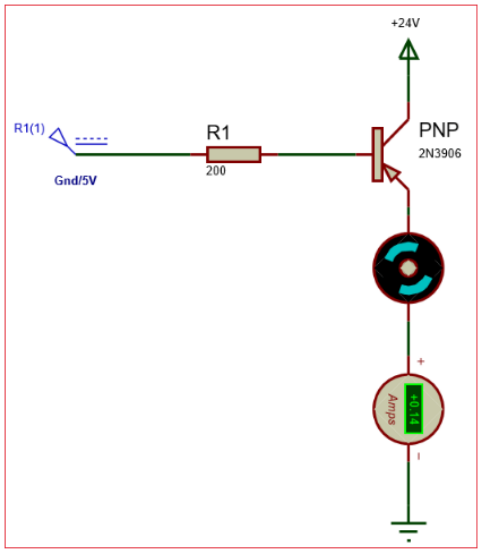

Verwendung von 2N3906 Transistor

Der 2N3906 ist weit verbreitet für die Schalt- und Verstärkungsaufgaben.Seine Struktur macht es ideal zum Umschalten mit hoher Spannung, mit niedrigem Strom, insbesondere wenn sie innerhalb seiner 200-mA-Stromlimit arbeitet.Es kann in Schaltungen verwendet werden, bei denen eine konsistente Verstärkung mit niedriger Ebene erforderlich ist, obwohl die Gewinngrenze bedeutet, dass sie nicht für eine starke Verstärkung geeignet ist.Aufgrund seiner PNP-Natur wird es häufig ausgewählt, wenn Konfigurationen der Rücklagepolarität erforderlich sind, was es für verschiedene Anwendungen mit geringer Leistung, einschließlich Signalsteuerung, LED-Schaltkreisen und motorischen Treibern mit niedrigem Strom.

Leitfaden zum Betrieb des 2N3906 als Schalter

Der Betrieb des 2N3906 als Schalter ist unkompliziert.In einer Standard -PNP -Konfiguration ist der Transistor normalerweise "auf", wenn der Basisstift geerdet ist.Mit diesem Standard -Status kann der Strom vom Emitter zum Sammler fließen.Um den Schalter "aus" auszuschalten, wird eine Spannungsquelle auf den Basisstift angewendet, wodurch verhindert wird, dass der Strom zwischen Emitter und Sammler fließt.Dieses Design hilft bei der Steuerung kleiner Lasten, ohne dass ein komplexes Setup erforderlich ist.

Um den Transistor im Switch -Modus zu schützen, ist es üblich, einen Widerstand zwischen der Basis und dem Steuereingang zu platzieren, der unter Verwendung der Formel RB = VBE / IB berechnet wird.Dieser Widerstand stellt sicher, dass der Strom, der zum Basisstift fließt, innerhalb sicherer Grenzen bleibt und potenzielle Schäden am Transistor verhindert.Wenn der 2N3906 mit diesem Widerstand konfiguriert ist, kann er einen Bereich von Geräten mit niedrigem Strom, wie z. B. kleine Motoren oder LEDs, zuverlässig steuern.

Teile mit ähnlichen Spezifikationen wie 2N3906 Transistor

Die Teile auf der rechten Seite haben Spezifikationen, die dem On -Semiconductor 2N3906BU ähnlich sind.

Hersteller	2N3906BU	2N3906ta	2N3906TFR
Auf Halbleiter	Durch Loch	Durch Loch	Durch Loch
Paket / Fall	To-226-3, bis 92-3	To-226-3, bis 92-3 (to-226aa)	To-226-3, bis 92-3 (to-226aa)
Sammleremitter B.	40 v	40 v	40 v
Max Collector Curr.	200 ma	200 ma	200 ma
Übergangsfrequenz	250 MHz	250 MHz	250 MHz
Sammleremitter S.	-400 mv	-400 mv	-250 mv
hfe min	100	100	100
Max Power Dissipa.	625 MW	625 MW	625 MW

Anwendungen des 2N3906 -Transistors

Umschaltung mit geringer Leistung

Der 2N3906 wird üblicherweise zum Schalten mit niedriger Strom und Hochspannungslasten verwendet.Es ist ideal für Schaltkreise, bei denen Sie einen zuverlässigen Schalter benötigen, der nicht viel Strom zeichnet, z. B. LED -Arrays oder einfache Relaissteuerungen.

Signalverstärkung

Mit der mittelschweren Verstärkung können Signale in Audioschaltungen mit geringer Leistung und anderen kleinen Verstärkungsaufstellungen verstärkt werden.Es ist zwar nicht für die Hochleistungsverstärkung geeignet, passt jedoch zu kleineren, konsistenten Signalsteigerungen.

Wechselrichter- und Konverterschaltungen

Das PNP -Design macht den 2N3906 in Wechselrichter- und Konverterschaltungen nützlich, insbesondere wenn die Stromausrichtskontrolle benötigt wird.Es kann so eingerichtet werden, dass Strömungen wechseln und Conversion -Funktionen in einfachen Stromverwaltungsdesigns unterstützt werden.

Dual -LED- oder Lampenblinser

Der Transistor kann auch in Schaltkreisen verwendet werden, die zum Blinken von LEDs oder Lampen ausgelegt sind.Durch die Steuerung des Stromflusses basierend auf dem Eingangssignal erzeugt es einen einfachen Blinkereffekt, der in Indikatorlichtern oder Warnsignalen hilfreich ist.

Darlington -Paarkonfigurationen

Für Anwendungen, die eine höhere Verstärkung benötigen, kann der 2N3906 in einer Darlington -Konfiguration mit einem anderen Transistor gepaart werden.Dieses Setup verstärkt den Strom noch weiter und ermöglicht es, etwas größere Lasten zu treiben und gleichzeitig eine gute Leistung beizubehalten.

2N3906 Packungstypen

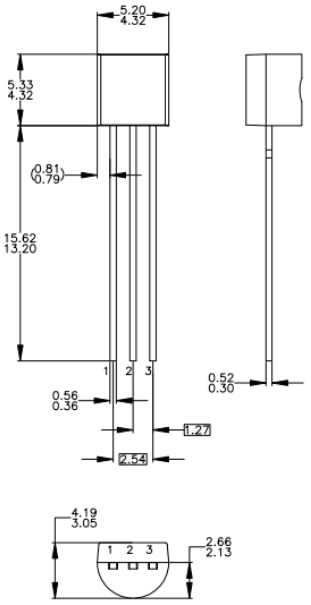

To-92 (Volumen)

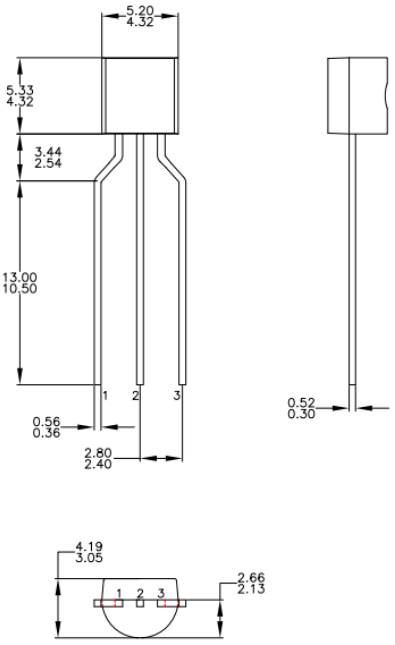

To-92 (Munition, Klebeband und Rolle)

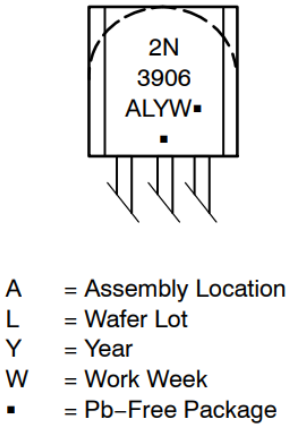

Markierungsdiagramm für 2N3906 Transistor

Über den Hersteller von 2N3906

Auf Semiconductor konzentriert sich ein angesehener Hersteller auf die Bereitstellung effizienter Strom- und Signalmanagementlösungen.Ihre Produkte, einschließlich des 2N3906, sind so konzipiert, dass sie den Anforderungen einer breiten Palette von Anwendungen entsprechen, von Automobil- und Kommunikation über Computer-, Unterhaltungselektronik und Industriesysteme.Bekannt für ihre Innovation und ihr Engagement für die Qualität, bietet Semiconductor zuverlässige Komponenten, die von Ingenieuren und Designern weltweit verwendet werden, um effektive, nachhaltige Lösungen zu schaffen.Ihr Fokus auf die Energieeffizienz trägt zur Unterstützung umweltfreundlicher und energiesparender Projekte in mehreren Branchen.

Datenblatt PDF

2N3906ta Datenblatt:

2N3906ta.pdf

2N3906BU -Datenblatt:

2n3906bu.pdf

2N3906ta Datenblatt:

2N3906ta.pdf

2N3906TFR -Datenblatt:

2n3906tfr.pdf
