Umfassender Leitfaden zu DDR SDRAM: Eigenschaften, Entwicklung und Anwendungen

In diesem Leitfaden wird DDR SDRAM untersucht, eine wichtige Speichertechnologie, die die Leistung moderner Computer steigert.Durch die Übertragung von Daten sowohl zu den steigenden als auch zum fallenden Kanten des Taktzyklus erhöht DDR SDRAM die Datengeschwindigkeiten für Hochleistungsaufgaben erheblich.Wir behandeln seine technischen Funktionen, die praktischen Verwendungen, die Entwicklung und die zukünftigen Auswirkungen und zeigen, wie es die Multitasking und die Reaktionsfähigkeit der Systeme verbessert.

Katalog

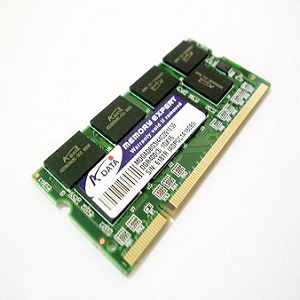

Einführung in DDR SDRAM

DDR SDRAM (Double Data Rate Synchronous Dynamic RAM) hat das moderne Computing durch Verbesserung der Speicherleistung durch eine wichtige technische Innovation verändert: Die Fähigkeit, Daten sowohl an den steigenden als auch an fallenden Kanten des Systems -Taktzyklus zu übertragen.Diese doppelte Kantenauslöschung verdoppelt die Datenübertragungsrate im Vergleich zu herkömmlichem SDRAM effektiv und macht sie zu einem wichtigen Fortschritt in der Speichertechnologie.Der DDR -Speicher standardisiert durch die JEDEC -Vereinigung sorgt und sorgt für die Kompatibilität für verschiedene Geräte, von Personalcomputern bis hin zu Enterprise -Servern und ermöglicht eine nahtlose Integration in eine Vielzahl von Systemen.

Der Einfluss von DDR SDRAM ist weitreichend und fördert schnellere Systemreaktionsfähigkeit, glatteres Multitasking und bessere Handhabung von anspruchsvollen Anwendungen wie Gaming- und Multimedia-Aufgaben.Im Personal Computing erleben andere schnellere Startzeiten, eine verringerte Verzögerung und eine verbesserte Leistung in datenintensiven Programmen.In Geschäftsumgebungen, insbesondere in Rechenzentren, spielt DDR-Speicher eine Rolle bei der Unterstützung der Datenverarbeitung, komplexen Berechnungen und groß angelegten Analysen.Durch die Erhöhung der Bandbreite und die Optimierung der Datenhandhabung ist DDR SDRAM zu einer wichtigen Komponente für die Erfüllung der wachsenden Leistungsanforderungen sowohl des Alltags als auch des navigierenden navigierenden Datenbereichs geworden.Diese weit verbreitete Anwendbarkeit unterstreicht seine Bedeutung für die Weiterentwicklung der modernen Computerleistung.

Eigenschaften und Entwicklung

Der Sprung von SDRAM zu DDR SDRAM markierte den Fortschritt in der Speichertechnologie, hauptsächlich aufgrund seines innovativen Ansatzes zur Datenübertragung.Im Gegensatz zu seinem Vorgänger verwendet DDR SDRAM (Double Data Rate) sowohl die aufsteigenden als auch die absteigenden Phasen des Taktzyklus, wodurch der Datendurchsatz effektiv verdoppelt und einen erheblichen Leistungsschub geliefert wird.Diese Technologie ist in verschiedenen Modulen erhältlich, die jeweils auf bestimmte Taktfrequenzen zugeschnitten sind.Zum Beispiel ist das PC-1600-Modul für den Betrieb von 100 MHz ausgelegt, während die PC-2100-Variante bei 133 MHz ausgeführt wird und schnellere Datenübertragungsraten für Systeme bietet, die eine höhere Leistung erfordern.Eine wichtige Unterscheidungsmerkmale von DDR SDRAM findet sich in seinem physischen Moduldesign für Desktop-Systeme, bei denen 184-polige DIMMS eine bemerkenswerte Abkehr von den älteren 168-poligen SDRAM-Modulen und der später 240-pin-DDR2-Konfiguration verwendet.Im Gegensatz dazu beschäftigen Laptops 200-polige So-Dimms, um ihren kleineren Formfaktor aufzunehmen.Die Gewährleistung der Kompatibilität zwischen Speichermodulen und Systemspezifikationen ist erforderlich und erfordert häufig sorgfältige Aufmerksamkeit auf PIN -Konfigurationen und Taktgeschwindigkeiten.

Speicherchip -Konfigurationen

Der DDR -Speicher ist in verschiedenen Konfigurationen innerhalb der JEDEC -Standards verfügbar, wie folgt:

• DDR-200 bei 100 MHz

• DDR-266 bei 133 MHz

• DDR-333 bei 166 MHz

• DDR-400 bei 200 MHz

Darüber hinaus gibt es Varianten, die die Grenzen überschreiten, darunter:

• DDR-500 bei 250 MHz

• DDR-600 bei 300 MHz

• DDR-700 bei 350 MHz

Für diejenigen, die sich in die Anpassung der Systems wagen, ist die Verbesserung der Leistung durch übertaktete Geschwindigkeiten eine Kunst, die Mut mit berechneter Vorsicht verbindet, da das Gleichgewicht der Leistungsbilanz gegen die Risiken von Überhitzung oder Systeminstabilität wechselnder verwaltet werden muss.

Architektur von Speichermodulen

Das Design von Speichermodulen zielt darauf ab, Kapazität und Effizienz zu optimieren.In praktischen Anwendungen kann die Kombination mehrerer Module durch parallele Ausführung zu Verbesserungen bei der Verarbeitung führen.Ein 64-Bit-DIMM besteht beispielsweise aus acht 8-Bit-Chips."Rang" in der Speicherterminologie beschreibt die Konfiguration mehrerer Chips -Sharing -Adresslinien, die sich von Zeilen oder Banken innerhalb des Moduls unterscheiden.Detaillierte Analyse der Module ergibt:

• PC-1600 (DDR-200, 100 MHz), Bandbreite von 1,600 GB/s

• PC-2100 (DDR-266, 133 MHz), Bandbreite von 2,133 GB/s

• PC-2700 (DDR-333, 166 MHz), Bandbreite von 2,667 GB/s

• PC-3200 (DDR-400, 200 MHz), Bandbreite von 3,200 GB/s

Hohe Dichte bis zur Gedächtnisarchitektur mit niedriger Dichte

Der Übergang von hoher Dichte zu Architekturen mit geringer Dichte unterstreicht die sich entwickelnden Prioritäten im Speicherdesign, um den unterschiedlichen Leistungs- und Energiebedarf in verschiedenen Rechenumgebungen zu befriedigen.Hochdichte Speichersysteme wie DDR-400 werden entwickelt, um die Datenübertragungsraten unter Verwendung der DDR-Technologie (DDR-Datenrate) zu maximieren, sodass Daten sowohl an den steigenden als auch an fallenden Kanten des Taktzyklus übertragen werden können.Diese Innovation liefert eine höhere Bandbreite und eine geringere Latenz für Anwendungen, die eine schnelle und effiziente Datenverarbeitung erfordern, z. B. Multitasking und groß angelegte Berechnungen.Während sich das Gedächtnis mit hoher Dichte in der Leistung übertrifft, kann es zu Kosten für einen erhöhten Stromverbrauch und die Wärmeerzeugung erfolgen, was es für tragbare oder energiegesteuerte Geräte weniger geeignet ist.

Lösungen mit geringer Dichte priorisieren hingegen die Stromversorgung und eine geringere thermische Ausgabe, wodurch sie ideal für mobile, eingebettete und batteriebetriebene Geräte ideal sind, bei denen die Energieeinsparung wichtig ist.Diese Designs unterteilen eine gewisse Geschwindigkeit für eine längere Akkulaufzeit und eine reduzierte Wärme, Faktoren in Geräten wie Smartphones, Tablets und IoT (Internet of Things).Zum Beispiel kann der Speicher mit hoher Dichte ideal für Desktops, Server und Spielsysteme sein, während der Speicher mit niedrigem Dichte für Wearables und tragbare Geräte besser geeignet ist.Die Verschiebung zwischen Lösungen mit hoher und niedriger Dichte spiegelt einen breiteren Trend zu anpassungsfähigeren und effizienteren Speicherarchitekturen wider.Während sich die Technologie weiterentwickelt, wird diese Flexibilität immer wichtiger bei der Gestaltung von Systemen, die sich den wachsenden Anforderungen an Hochleistungs- und energieeffiziente Anwendungen entsprechen.

Entwicklungsgedächtnistechnologie

Die Entwicklung der Gedächtnistechnologie zeigt einen kontinuierlichen Antrieb, um die Leistung durch Innovation und Verfeinerung zu verbessern.Die Verschiebung von DDR1 zu DDR2 SDRAM führte zu architektonischen Verbesserungen, wie die Expansion des Prefetch-Puffers von 2-Bit auf 4-Bit, wodurch höhere Taktgeschwindigkeiten ermöglicht wurden.Frühe DDR2 -Chips standen jedoch Herausforderungen wie hoher Latenz und verzögerten die sofortigen Leistungsgewinne, bis sie die Geschwindigkeit und Effizienz um 2004 ausgeglichen haben. Praktische Anwendungen ergaben, dass sowohl Latenz als auch Geschwindigkeit für die Bewertung der Speicherleistung wichtig sind.Nachfolgende Entwicklungen wie DDR3 befassten sich mit diesen Problemen, indem sie die Geschwindigkeit verbessern, den Stromverbrauch verringern und von den Mängel von DDR2 gelernt wurden.In diesem fortlaufenden Fortschritt wird hervorgehoben, dass echte Fortschritte in der Speichertechnologie aus der Verfeinerung mehrerer Aspekte entstehen, um die Anforderungen zu erfüllen und nicht nur die Taktraten zu erhöhen.

Mobile DDR (MDDR) -Technologie

Mobile DDR (MDDR) stellt die Vorrang in der Speichertechnologie dar, die speziell auf mobile Geräte wie Smartphones, Tablets und tragbare Medienspieler zugeschnitten ist.Im Gegensatz zum herkömmlichen DDR -Speicher für Desktop- und Serversysteme konzentriert sich MDDR darauf, hohe Leistung mit Stromeffizienz für mobile Geräte auszugleichen, die auf der Akkulaufzeit beruhen.Durch den Betrieb bei niedrigeren Spannungen und die Einbeziehung von adaptiven Aktualisierungsmechanismen reduziert MDDR den Stromverbrauch und hält gleichzeitig die Geschwindigkeit und Reaktionsfähigkeit von modernen mobilen Geräten beibehalten.Mit dieser Balance können Sie eine längere Geräteverwendung zwischen den Gebühren genießen, ohne die Funktionalität zu beeinträchtigen.

Einer der Hauptvorteile von MDDR ist die Fähigkeit, den Stromverbrauch zu reduzieren, indem sie im Vergleich zum herkömmlichen DDR -Speicher bei niedrigeren Spannungen arbeiten.Dieser Niederspannungsbetrieb hat einen direkten Einfluss auf die Verlängerung der Akkulaufzeit, die für mobile Geräte erforderlich ist, die häufig ohne kontinuierlichen Zugang zu Stromquellen verwendet werden.Diese Leistungseffizienz verbessert nicht nur die Bequemlichkeit, sondern legt auch neue Standards für die mobile Leistung fest, bei denen die Akkulaufzeit zu einem Faktor für die Auswahl und Zufriedenheit der Geräte geworden ist.

Neben der Verbesserung der Energieeffizienz hilft das Niederspannungsdesign von MDDR auch beim Wärmemanagement, ein Faktor für die Haltbarkeit und Leistung von Mobilgeräten.Übermäßige Wärme kann die Lebensdauer eines Geräts reduzieren, die internen Komponenten beeinträchtigen und den Einflusskomfort beeinträchtigen.Durch den Betrieb bei niedrigeren Spannungen reduziert MDDR die Wärmeerzeugung und hält Geräte auch während intensiver Verwendung kühler.Dieses thermische Management trägt zur Zuverlässigkeit mobiler Geräte bei und stellt sicher, dass sie im Laufe der Zeit funktional und effizient bleiben.Dies bedeutet weniger Bedenken hinsichtlich Überhitzung und verbessertem Komfort beim Halten oder Gebrauch ihrer Geräte für längere Zeiträume.

Eine weitere bemerkenswerte Innovation in MDDR ist die Verwendung fortschrittlicher Aktualisierungstechniken, um die Datenintegrität aufrechtzuerhalten und gleichzeitig die Stromversorgung weiter zu sparen.In herkömmlichen Speichersystemen müssen Speicherzellen ständig aktualisiert werden, um Daten zu erhalten, die Energie verbrauchen.MDDR verwendet adaptive Aktualisierungsraten, die sich anhand des Aktivitätsniveaus des Geräts anpassen.Zum Beispiel erhöht MDDR während der aktiven Verwendung die Aktualisierungsraten, um einen schnellen Datenzugriff zu gewährleisten.Wenn das Gerät jedoch im Leerlauf oder im Standby -Modus ist, reduziert es die Aktualisierungsrate, um Energie zu sparen und gleichzeitig gespeicherte Daten beizubehalten.Diese dynamische Aktualisierungsanpassung stellt sicher, dass MDDR ein ideales Gleichgewicht zwischen Leistung und Leistungseinsparungen in verschiedenen Nutzungsszenarien einräumt.

DDR SDRAM -Berechnungsdynamik

DDR SDRAM (Double Data Rate Synchronous DRAM) verbessert die Datenübertragungseffizienz, indem Daten zweimal innerhalb eines einzelnen Taktzyklus übertragen werden, wodurch die Taktfrequenz effektiv verdoppelt wird.Mit der folgenden Formel können Sie die DDR -SDRAM -Taktfrequenz berechnen:

DDR -Taktfrequenz = tatsächliche Taktfrequenz × 2

Zum Beispiel wird der Speicher bei 200 MHz aufgrund der Doppeldatenrate so funktionieren, als würde er bei 400 MHz ausgeführt.Diese Zunahme der Taktfrequenz führt zu einem höheren Datendurchsatz und ermöglicht einen schnelleren Speicherzugriff und eine reibungslosere Systemleistung, insbesondere bei Aufgaben, die schnelles Datenabruf erfordern.Ein weiterer Faktor ist die Speicherbandbreite, die bestimmt, wie viele Daten zu einem bestimmten Zeitpunkt übertragen werden können.Sie können die Speicherbandbreite anhand der folgenden Formel berechnen:

Speicherbandbreite = Speichergeschwindigkeit × 8 Bytes

Die Speicherbandbreite ist für die Systemleistung bei datenintensiven Aufgaben wie wissenschaftlichen Berechnungen oder Grafikverarbeitung erforderlich, bei denen eine höhere Bandbreite die Gesamteffizienz verbessert.Die Anpassung der DDR -Frequenz ist für die Systemstabilität über verschiedene Hardwarekonfigurationen hinweg erforderlich.Dieser Prozess beinhaltet die Verwendung eines Standardteilungsfaktors:

Speicherteilungsfaktor = Taktfrequenz / 200

Zusätzlich wird der Geschwindigkeitsalgorithmus für Feinabstimmungsfrequenzanpassungen ausgedrückt als:

Externe Frequenz × (Abteilungsfrequenz- / Synchronisationsfrequenz)

Diese Formel enthält jedoch eine 4% -Fehlermarge, um geringfügige Unterschiede im Betrieb zu berücksichtigen.Diese Fehlerberechtigung gewährleistet Stabilität und Zuverlässigkeit, indem unerwartete Leistungsschwankungen verhindert werden, die Ihre Erfahrung oder Ihre Anwendungseffektivität beeinflussen können.Das Verständnis dieser Formeln und der Dynamik trägt dazu bei, die Speicherleistung zu optimieren und gleichzeitig die Genauigkeit und Stabilität der Systeme in verschiedenen Anwendungen aufrechtzuerhalten.
