Umfassende Anleitung zu elektrischen Kontinuitätstests: Werkzeuge, Techniken und Anwendungen

Elektrische Kontinuitätstests sind eine wichtige Untersuchung, um sicherzustellen, dass der Strom durch Schaltkreise und Komponenten frei fließen kann, wie in alltäglichen Geräten und großen Industriemaschinen.In diesem detaillierten Leitfaden taucht in der Frage, warum elektrische Kontinuitätstests wichtig sind, wie es durchgeführt wird, und die verwendeten Hauptwerkzeuge wie Multimeter und Kontinuitätstester.Durch die Erläuterung der Testschritte und deren Verwendungen, um die Systeme reibungslos und sicher laufen zu lassen, soll dieser Artikel zeigen, wie wichtig diese Tests sind, um Ausfälle zu verhindern und sicherzustellen, dass die elektrischen Setups gut funktionieren.

Katalog

1. Überblick über elektrische Kontinuitätstests
2. Überblick über Electrical Continuity Tester
3. Überblick über Multimeter
4. Schritte zur Verwendung eines Kontinuitätstesters
5. Symbol für Kontinuitätstester
6. Was bedeutet das Kontinuitätsymbol eines Multimeters?
7. Wie führt ich Kontinuitätstests mit einem Multimeter durch?
8. Häufige Probleme durch Kontinuitätstests gefunden
9. Schlussfolgerung

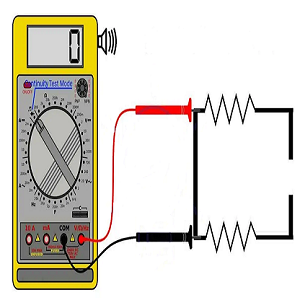

Electrical Continuity Testing
Abbildung 1. Elektrische Kontinuitätstests

Überblick über die Beschreibung des elektrischen Kontinuitätstests

Elektrische Kontinuitätstests sind eine diagnostische Technik, um zu überprüfen, ob ein elektrischer Schaltkreis oder eine Komponente den ununterbrochenen Stromfluss ermöglichen kann.In diesem Test werden die Vollständigkeit einer Schaltung bewertet und sichergestellt, dass Strom durch sie fliegen kann, ohne Pausen oder Fehler zu begegnen.Der Prozess beinhaltet die Verwendung von speziellen Tools wie Multimetern oder Kontinuitätstestern, die einen kleinen Strom oder eine Spannung in die Schaltung einführen und sein Verhalten überwachen.Eine vollständige Schaltung, bei der der Strom ohne Unterbrechung fließt, gilt als "kontinuierlich", während jede durch einen Bruch, lockere Verbindung oder einen Fehler verursachte Störung einen Kontinuitätsverlust anzeigt.Diese Technik ist nützlich, um die operative Integrität verschiedener elektrischer Komponenten wie Schalter, Sicherungen, Kabel und Verbindungen zu bestimmen.Kontinuitätstests werden häufig in elektrischen Schaltplänen durch bestimmte Symbole dargestellt, sodass Techniker leicht Punkte für die Inspektion identifizieren können.Diese unkomplizierte und nicht-invasive Methode wird sowohl in einfachen als auch in komplexen elektrischen Systemen verwendet, da sie sofortiges Feedback darüber bietet, ob eine Schaltung wie beabsichtigt funktioniert.Insgesamt dient der Test für elektrische Kontinuität als erster Schritt zur Identifizierung und Lösung von Problemen in elektrischen Systemen, was es zu einem Kern der effektiven Wartungs- und Fehlerbehebungspraktiken macht.

Zweck des Elektrik -Kontinuitätstests

Der Hauptzweck elektrischer Kontinuitätstests besteht darin, die Zuverlässigkeit und Funktionalität von elektrischen Schaltungen und Komponenten sicherzustellen.Durch die Feststellung, ob eine Schaltung den ununterbrochenen Stromfluss ermöglicht, hilft dieser Test dabei, Probleme wie Pausen, lose Verbindungen oder fehlerhafte Komponenten zu identifizieren, die die Leistung des Systems beeinträchtigen könnten.Kontinuitätstests spielt eine Rolle bei der routinemäßigen Wartung, indem die Integrität elektrischer Systeme überprüft wird, um sicherzustellen, dass sie wie entworfen werden können.Darüber hinaus hilft es, größere Probleme zu vermeiden, indem potenzielle Fehler frühzeitig erfasst werden, wodurch kostspielige Reparaturen, Geräteschäden oder sogar gefährliche Situationen wie elektrische Brände vermieden werden.Bei Szenarien zur Fehlerbehebung vereinfacht das Continuity -Test den diagnostischen Prozess, indem Sie den genauen Ort eines Problems feststellen und sich auf bestimmte Bereiche konzentrieren, anstatt umfangreiche Inspektionen durchzuführen.Es gewährleistet auch die Sicherheit während der elektrischen Reparaturen, indem sie bestätigt, dass Schaltkreise vor Beginn aller Arbeiten ordnungsgemäß de-verbessert werden.Bei den Einstellungen für die Herstellung und Qualitätskontrolle werden Kontinuitätstests verwendet, um zu überprüfen, ob neu gebaute elektrische Komponenten den Leistungsstandards entsprechen.Der Zweck des Kontinuitätstests geht über die einfache Identifizierung von Fehlern hinaus, sorgt auch für die Systemzuverlässigkeit, verbessert die Sicherheit und verringert die Ausfallzeit sowohl bei Wohn- als auch bei industriellen Anwendungen.

Bedeutung von elektrischen Kontinuitätstests bei der Wartung und Fehlerbehebung

Elektrische Kontinuitätstests sind erforderlich, um die Wartung und Fehlerbehebung von elektrischen Schaltkreisen zu erhalten, da sie die Sicherheit, Zuverlässigkeit und Effizienz dieser Systeme gewährleistet.Die regelmäßige Wartung beruht stark auf Kontinuitätstests, um die Integrität von Schaltungen zu bewerten und potenzielle Fehler zu identifizieren, bevor sie sich zu wichtigen Problemen entwickeln.Durch proaktives Erkennen von Problemen wie losen Verbindungen, korrodierten Kabel oder kaputten Komponenten minimiert Kontinuitätstests das Risiko unerwarteter Fehler, die zu kostspieligen Reparaturen, operativen Ausfallzeiten oder Sicherheitsrisiken führen könnten.Während der Fehlerbehebung ist Kontinuitätstests ein wichtiges diagnostisches Tool, mit dem die Hauptursache der Fehlfunktion einer Schaltung festgelegt wird.Anstatt mehrere Komponenten unnötig zu ersetzen, können Sie Kontinuitätstests verwenden, um den genauen Ort eines Fehlers, Sparen von Zeit und Ressourcen zu isolieren.Kontinuitätstests verbessert die elektrische Sicherheit, indem die Schaltkreise vor Beginn der Wartung oder Reparaturen entsetzt werden, wodurch das Risiko von versehentlichen Schocks verringert wird.In komplexen Systemen, in denen mehrere Schaltkreise interagieren, stellt das Kontinuitätstest sicher, dass jeder einzelne Pfad ordnungsgemäß funktioniert und Kaskadierungsfehler verhindert.Seine Bedeutung erstreckt sich auf eine Vielzahl von Anwendungen, von Eigenheimen für elektrische Reparaturen bis hin zur Wartung des Industriesystems.

Überblick über Electrical Continuity Tester

Ein Kontinuitätstester ist ein diagnostisches Tool, das überprüft wird, ob ein Stromkreis einen vollständigen und ungebrochenen Pfad bildet.Es besteht typischerweise aus einer Sonde, einer Testleitung und einem Indikator wie einem Licht oder einem Summer, der aktiviert, wenn die Schaltung kontinuierlich ist.Dieses Tool spielt eine Rolle bei der Identifizierung von Pausen, losen Verbindungen oder Fehlern bei der Verkabelung, um sicherzustellen, dass der Strom zwischen zwei Punkten ununterbrochen fließen kann.Seine Einfachheit und Effizienz machen es zu einem unschätzbaren Vermögenswert, der auf elektrischen Systemen arbeitet.Während es nicht so ausgelegt ist, dass es Spannung, Widerstand oder Strom misst, bietet der einzigartige Fokus auf Kontinuität eine schnelle, zuverlässige und sichere Möglichkeit, um Schaltkreisprobleme zu beheben.Dies macht es während der Reparatur, Baugruppe oder Wartung von elektrischen Geräten von Haushaltsgeräten bis hin zu Industriemaschinen nützlich.Kontinuitätstester sind vielseitig und sind in verschiedenen Formen erhältlich, einschließlich der Tester im Stiftstil und den in Multimetern integrierten Stiftstilen.Trotz seines grundlegenden Designs ist das Tool hochwirksam und stellt sicher, dass elektrische Systeme sicher und effizient funktionieren.

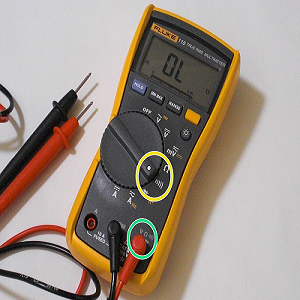

Electrical Continuity Tester

Abbildung 2. Elektrischer Kontinuitätstester

Komponenten und Funktionalität

Ein Kontinuitätstester ist ein einfaches Gerät, das aus einigen Schlüsselkomponenten besteht, die zusammenarbeiten, um das Vorhandensein eines ungebrochenen elektrischen Pfades zu bestimmen.Die Hauptteile enthalten eine Sonde zum Kontakt mit einem Punkt der Schaltung, einer Testleitung (häufig mit einem Alligatorclip), um eine Verbindung zum anderen Punkt herzustellen, und einen Indikatormechanismus wie LED -Licht oder ein hörbares Summer.Wenn die Sonden an zwei Enden einer Schaltung platziert werden, sendet der Tester ein kleines Signal mit niedrigem Strom über die Schaltung.Wenn die Schaltung vollständig ist und Kontinuität aufweist, fließt das Signal frei und führt dazu, dass der Indikator einen Schall aufleuchtet oder ausstrahlt.Wenn die Schaltung gebrochen ist, bleibt der Tester still und dunkel und alarmiert auf ein Problem.Einige Modelle können zusätzliche Funktionen wie ein Batteriefach enthalten, um das Gerät oder den Überlastschutz mit Strom zu versorgen, um die Sicherheit während des Gebrauchs zu gewährleisten.Trotz ihrer Einfachheit sind Kontinuitätstester sehr effektiv, um Probleme in der elektrischen Verkabelung, Schalter, Sicherungen und anderen Komponenten zu stecken.Ihre Funktionalität basiert ausschließlich auf der Erkennung eines vollständigen Pfades für den Strom, wodurch sie sicher, benutzerfreundlich und von unschätzbarem Wert für die schnelle und genaue Fehlerbehebung für die Fehlerbehebung sind.

Wie unterscheidet es sich von anderen Testgeräten?

Kontinuitätstester unterscheiden sich von anderen elektrischen Testgeräten hinsichtlich Zweck, Funktionalität und Komplexität.Im Gegensatz zu Multimetern, die Spannung, Widerstand und Strom oder Isolierungstester zur Überprüfung der Integrität von Isoliermaterialien messen können, dient ein Kontinuitätstester einem einzigen, fokussierten Zweck: Ermittlung der Erkennung, ob eine Schaltung vollständig oder gebrochen ist.Diese Einfachheit ermöglicht einen schnelleren und intuitiveren Betrieb und macht sie zu einem idealen Werkzeug für die schnelle Fehlerbehebung.Während Geräte wie Klemmenmesser oder Spannungstester ein höheres technisches Wissen benötigen, um Lesungen zu interpretieren, bietet ein Kontinuitätstester ein einfaches Feedback, typischerweise in Form eines Lichts oder Klangs, das selbst Anfänger leicht verstehen können.Eine weitere Unterscheidung liegt in Sicherheit und Benutzerfreundlichkeit.Kontinuitätstester arbeiten mit sehr niedrigen Strömen und verringern das Risiko von versehentlichen Schocks oder schädigten empfindlichen elektronischen Komponenten.Das kompakte und leichte Design verbessert die Portabilität und ermöglicht den bequemen Gebrauch in engen Räumen oder Reparaturen vor Ort.Während andere Testwerkzeuge für fortschrittlichere Diagnostik und Messungen erforderlich sind, machen die Einfachheit und Effizienz des Kontinuitätstesteres eine bevorzugte Wahl für die Identifizierung von Kabelspalten, Überprüfung von Schalter oder die Überprüfung von Verbindungen in einer Vielzahl von elektrischen Systemen.

Überblick über Multimeter

Ein Multimeter ist ein vielseitiges und multifunktionales elektronisches Gerät, das zur Messung einer Vielzahl von elektrischen Eigenschaften verwendet wird, einschließlich Spannung, Strom und Widerstand.Es ist ein wichtiges Werkzeug, das präzise Diagnostik für elektrische und elektronische Systeme bietet.Multimeter sind in zwei Haupttypen erhältlich: digital und analog, die jeweils bestimmte Vorlieben und Anwendungen bestreiten.Eines der wichtigsten Merkmale eines Multimeters ist die Fähigkeit, Kontinuitätstests durchzuführen, mit der festgestellt werden kann, ob ein elektrischer Schaltkreis vollständig oder unterbrochen ist.Im Gegensatz zu speziellen Kontinuitätstestern bieten Multimeter den zusätzlichen Vorteil der Messung anderer Parameter und machen sie zu einem umfassenderen Instrument zur Diagnose und Reparatur elektrischer Probleme.Unabhängig davon, ob die Kabinen von Haushalten, Automobilschaltungen oder elektronische Komponenten, Multimeter für ihre Genauigkeit und Vielseitigkeit geschätzt werden.Viele moderne digitale Modelle umfassen zusätzliche Funktionen wie automatische Bereitschaft, Daten halten und überlasteten Schutz, wodurch ihre Funktionalität weiter verbessert wird.Bei einem Multimeter können Sie eine breite Palette von Problemen beheben, von der Identifizierung fehlerhafter Komponenten bis hin zur Gewährleistung der ordnungsgemäßen Spannungsniveaus in komplexen Systemen.

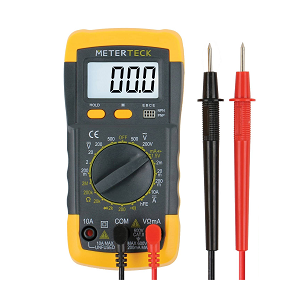

Multimeters

Abbildung 3. Multimeter

Funktionen für Kontinuitätstests

Zu den Multimetern gehören mehrere Funktionen, die sie für Kontinuitätstests hochwirksam machen und die Funktionalität eines dedizierten Kontinuitätstester mit der Vielseitigkeit zusätzlicher Messfunktionen kombinieren.Im Kontinuitätsmodus sendet der Multimeter einen kleinen Strom über die zu testende Schaltung.Wenn die Schaltung abgeschlossen ist, emittiert er einen hörbaren Piepton oder zeigt einen Messwert auf dem Bildschirm an, der das Vorhandensein von Kontinuität angibt.Dieses hörbare Feedback ist besonders nützlich für den Freisprecheinsatz in Situationen, in denen die visuelle Bestätigung schwierig ist.Insbesondere digitale Multimeter excel bei Kontinuitätstests aufgrund ihrer Präzision und Benutzerfreundlichkeit.Funktionen wie die automatische Bereitschaft stellen sicher, dass das Gerät automatisch an die richtigen Einstellungen anpasst, während Hintergrundbeleuchtungsbildschirme und ergonomische Designs auch in herausfordernden Umgebungen den Betrieb unkompliziert machen.Viele Multimeter enthalten auch einen Überlastschutz, um das Gerät und die zu getestete Schaltung zu schützen.Im Vergleich zu einem eigenständigen Kontinuitätstester bietet der Multimeter einen zusätzlichen Kontext, wie z.Durch die Integration von Kontinuitätstests in ein multifunktionales Tool bieten Multimeter Komfort, Genauigkeit und Zuverlässigkeit für eine breite Palette elektrischer Fehlerbehebungsaufgaben.

Unterschiede zwischen digitalen und analogen Modellen

Digitale und analoge Multimeter unterscheiden sich in ihrem Betrieb, der Anzeige und ihrer Gesamtleistung und bieten jeweils unterschiedliche Vorteile für Kontinuitätstests und allgemeine elektrische Diagnostik.Digital Multimeters (DMMS) verfügt über einen digitalen Bildschirm, der präzise, ​​leicht zu lesende numerische Ergebnisse liefert.Sie sind häufig mit fortschrittlichen Funktionen wie automatischem Bereich, Kontinuitätsträger und Überlastschutz ausgestattet, wodurch sie sehr benutzerfreundlich und für eine Vielzahl von Aufgaben geeignet sind.Ihre Genauigkeit und Fähigkeit, niedrige Strömungen oder Widerstandsniveaus zu messen, machen sie zur bevorzugten Wahl für Fachkräfte.Analoge Multimeter dagegen verwenden eine Nadel, um Messwerte auf einer abgestuften Skala anzuzeigen.Während ihnen möglicherweise einige der fortschrittlichen Funktionen ihrer digitalen Gegenstücke fehlen, zeichnen sie bei der Bereitstellung von visuellen Feedback in Echtzeit hervor, was zur Beobachtung von Trends wie schwankenden Spannungsniveaus nützlich sein kann.Analoge Modelle können jedoch weniger präzise und schwieriger zu lesen sein, insbesondere für Anfänger.Bei Kontinuitätstests sind digitale Multimeter aufgrund ihrer hörbaren Indikatoren und ihrer hohen Empfindlichkeit im Allgemeinen effizienter und einfacher zu bedienen.Im Gegensatz dazu sind analoge Modelle besser für Aufgaben geeignet, die allmähliche Veränderungen überwachen und ein taktileres und visuelleres Erlebnis bieten.

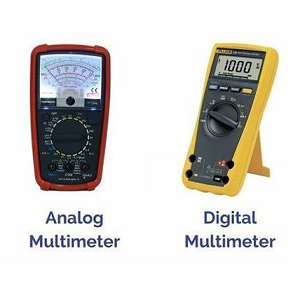

Digital and Analog Models

Abbildung 4. Digitale und analoge Modelle

Schritte zur Verwendung eines Kontinuitätstester

Schritt 1: Überprüfen Sie den Tester

Bevor ein Kontinuitätstester verwendet wird, ist es wichtig sicherzustellen, dass das Gerät selbst ordnungsgemäß funktioniert.Inspizieren Sie zunächst den Tester auf sichtbare Anzeichen von Schäden oder Verschleiß, wie z. B. ausgefranste Drähte oder losen Komponenten.Wenn der Tester batteriebetrieben wird, prüfen Sie, ob die Batterie aufgeladen ist oder über ausreichende Stromversorgung verfügt.Eine niedrige Batterie kann dazu führen, dass der Tester unzuverlässige Ergebnisse liefert oder nicht vollständig funktioniert.Bestätigen Sie als nächstes, dass die Einstellungen des Geräts gemäß den Anweisungen des Herstellers korrekt konfiguriert sind.Viele Tester enthalten eine Selbsttest-Funktion oder einen festgelegten Kalibrierungsprozess. Verwenden Sie diese, um zu überprüfen, ob sich der Tester vor dem Fortschritt in Arbeitsbedingungen befindet.Wenn Sie diesen vorläufigen Schritt unternehmen, wird die Genauigkeit Ihrer Lesungen sichergestellt und verhindert die Fehldiagnose von Schaltungsfragen.

Schritt 2: Identifizieren Sie Testpunkte

Der nächste Schritt besteht darin, die spezifischen Punkte in der Schaltung zu identifizieren, an denen Sie die Kontinuität testen möchten.Diese Punkte können Anschlüsse, Klemmen, Schalter oder Verkabelungsübergänge umfassen.Wenden Sie sich dazu ein Schaltplan oder ein Verkabelungsschema, falls verfügbar, ein klares Verständnis des Schaltungslayouts.Dies ist nützlich in komplexen Systemen mit mehreren Pfaden und Komponenten.Erstellen Sie einen Plan, um jeden Punkt systematisch zu testen, damit Sie keinen Teil der Schaltung versehentlich überspringen oder übersehen.Wenn Sie genau wissen, wo die Testleitungen platziert werden sollen, wird das Vermutungen minimiert und stellt sicher, dass der Testprozess effizient und gründlich ist.

Schritt 3: Wenden Sie die Testleitungen an

Sobald Sie die Testpunkte identifiziert haben, positionieren Sie die Testleitungen an den festgelegten Stellen in der Schaltung.Kontinuitätstester haben typischerweise zwei Leads: eine Rot (positiv) und ein Schwarz (negativ), die dazu beitragen, eine ordnungsgemäße Ausrichtung und Identifizierung zu gewährleisten.Binden Sie die Leitungen sorgfältig an die getesteten Komponenten an und stellen Sie sicher, dass sie festen, stabilen Kontakt herstellen.Lose oder unsachgemäßer Kontakt kann zu falschen Messungen führen, was zu falschen Schlussfolgerungen über den Zustand der Schaltung führt.In einigen Fällen müssen Sie möglicherweise Klemmen oder Sonden für eine sichere Verbindung verwenden, insbesondere wenn Sie in engem Bereich arbeiten oder mehrere Komponenten testen.Durch die Anwendung der Leads mit Präzision verringern Sie das Fehlerrisiko und erhöhen die Zuverlässigkeit Ihrer Testergebnisse.

Schritt 4: Feedback interpretieren

Beobachten Sie nach Anwendung der Testleitungen das vom Kontinuitätstester bereitgestellte Feedback.Die meisten Tester verwenden ein hörbares Signal wie einen stetigen Piepton oder einen visuellen Indikator wie ein Licht oder ein digitales Display, um zu vermitteln, ob die Schaltung vollständig ist.Ein kontinuierlicher Piepton oder ein beleuchteter Indikator bedeutet normalerweise, dass zwischen den Testpunkten einen ungebrochenen elektrischen Pfad besteht, was auf eine ordnungsgemäße Kontinuität hinweist.Umgekehrt bedeutet das Fehlen eines Pieptons, Lichts oder anderer Rückkopplungen im Allgemeinen ein Bruch in der Schaltung, wie z. B. einen beschädigten Draht oder eine fehlerhafte Verbindung.Bei einigen fortgeschrittenen Tester kann die Anzeige zusätzliche Informationen wie Widerstandswerte liefern, um das Problem weiter zu diagnostizieren.Beachten Sie sorgfältig das Feedback und überprüfen Sie die Ergebnisse bei Bedarf, indem Sie die gleichen Punkte erneut testen, um Inkonsistenzen auszuschließen.Das korrekte Interpretieren des Feedbacks ist der Schlüssel zur Ermittlung der Funktionsweise der Schaltung wie beabsichtigt oder repariert.

Kontinuitätstester -Symbol

Das Symbol für das Kontinuitätstester, ein Element in elektrischen Schemata, die als universelle Kurzform zum Identifizieren und Testen von leitenden Pfaden innerhalb einer Schaltung fungieren.Dieses Symbol wird als ununterbrochene Linie dargestellt, die zwei Punkte verbindet.Manchmal kann es Pfeile einschließen, um die Richtung des Stromflusses anzuzeigen.Das einfache und dennoch effektive Design ermöglicht es ihm, Informationen in Schaltplänen eindeutig zu vermitteln, in denen der Platz begrenzt ist.Das Symbol für das Kontinuitätstester markiert Bereiche, in denen die Kontinuität eines elektrischen Pfades verifiziert werden muss, um sicherzustellen, dass die Schaltungsfunktionen wie beabsichtigt sind.Das Symbol für das Kontinuitätstester ist mehr als nur ein Teil eines Schemas. Es ist ein praktisches Werkzeug, das Effizienz und Klarheit in die elektrische Diagnose und Reparaturen bringt.Durch die Verwendung dieser standardisierten Darstellung können Sie schnell Punkte in einer Schaltung identifizieren, die Tests erfordern.Dies beschleunigt den Prozessbehebungsprozess und verringert die Zeit, die für die Suche nach Problemen in komplexen Systemen aufgewendet wird.Durch das Erkennen dieses Symbols können Sie sicher und ohne Verwirrung durch Schaltpläne navigieren.

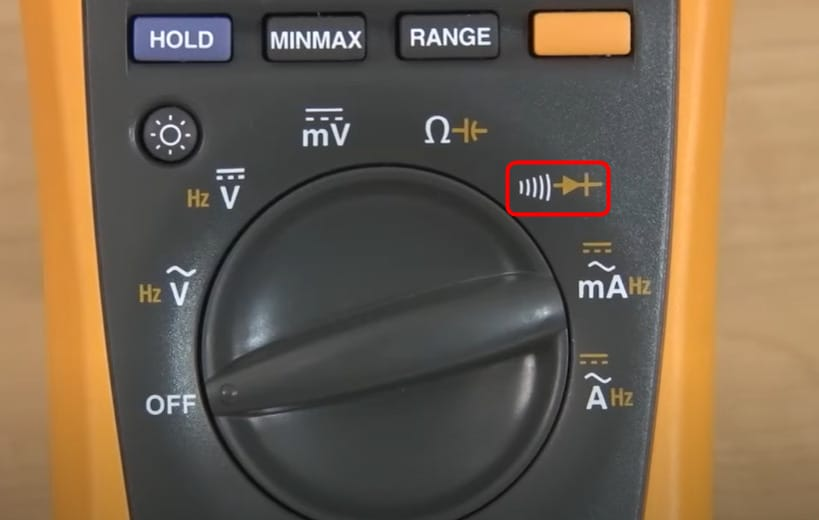

Continuity Tester Symbol

Abbildung 5. Symbol für Kontinuitätstester

Continuity Tester Symbol

Abbildung 6. Symbol für Kontinuitätstester

Vorteile der Standardisierung

Die Konsistenz des Kontinuitätstestersymbols für technische Dokumente spielt eine Rolle bei der Verbesserung der Kommunikation.Da es sich um ein standardisiertes Symbol handelt, können verschiedene Branchen und Regionen es leicht interpretieren und verstehen.Diese Standardisierung fördert eine bessere Zusammenarbeit zwischen Personen, die an demselben Projekt arbeiten, unabhängig von Ort oder Hintergrund.Das Symbol für Kontinuitätstester unterstützt Genauigkeit, Effizienz und effektive Teamarbeit in der elektrischen Arbeit.Es ist ein kleines, aber leistungsstarkes Element, das die elektrische Arbeit für alle Beteiligten zugänglicher und effizienter macht.

Was bedeutet das Kontinuitätsymbol eines Multimeters?

Das Kontinuitätsymbol eines Multimeters ist ein wichtiges Merkmal, das die Testen auf die Integrität der Schaltung sowohl unkompliziert als auch zugänglich macht.Dieses Symbol wird entweder durch ein Diodensymbol oder ein Schallwellensymbol dargestellt, wodurch der Modus, der speziell für Kontinuitätstests ausgelegt ist, deutlich angibt.Durch die Auswahl dieses Modus können Sie dem Multimeter bestimmen, ob ein elektrischer Pfad zwischen zwei Punkten intakt oder kaputt ist.Diese einfache, aber effektive Funktion ist ein Werkzeug für alle, die mit elektrischen Schaltungen arbeiten, da sie die Konnektivität mit Leichtigkeit und Präzision bestätigen können.

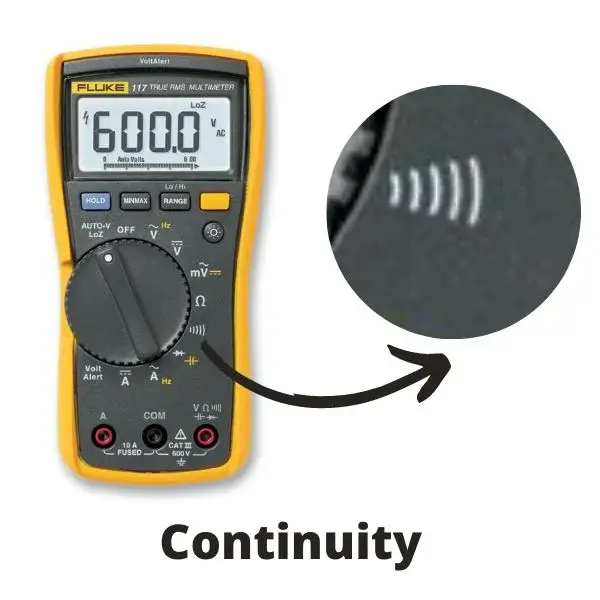

Continuity Symbol on a Multimeter

Abbildung 7. Kontinuitätsymbol auf einem Multimeter

Wenn sich das Multimeter im Kontinuitätsmodus befindet, bietet er ein sofortiges Feedback entweder über einen hörbaren Piepton oder ein visuelles Signal auf der Anzeige, wenn er einen vollständigen elektrischen Pfad erkennt.Dieses sofortige Feedback beseitigt die Notwendigkeit von Vermutungen und vereinfacht die Fehlerbehebung, indem sie schnell offene Schaltungen, gebrochene Drähte oder fehlerhafte Verbindungen identifizieren können.Der Kontinuitätsmodus ist von unschätzbarem Wert, da er sicherstellt, dass die Schaltkreise korrekt zusammengesetzt und frei von Mängel sind.Darüber hinaus hilft es dabei, potenzielle Probleme zu erkennen, die die Sicherheit beeinträchtigen oder zu Fehlfunktionen von Geräten sowohl bei den Montage- als auch bei Wartungsprozessen führen können.Im Wesentlichen ist das Kontinuitätsymbol eines Multimeters mehr als nur ein funktionales Symbol. Es stellt ein praktisches und zuverlässiges Werkzeug dar, um die Integrität und Sicherheit elektrischer Systeme sicherzustellen.

Wie führe ich Kontinuitätstests mit einem Multimeter durch?

Schritt 1: Stellen Sie den Multimeter auf den Kontinuitätsmodus ein

Der erste Schritt bei der Durchführung eines Kontinuitätstests mit einem Multimeter besteht darin, das Gerät auf den Kontinuitätsmodus einzustellen.Beginnen Sie zunächst das Multimeter -Zifferblatt in die entsprechende Einstellung, die durch ein Diodensymbol oder ein Schallwellensymbol gekennzeichnet ist.Dieser Modus ist so konzipiert, dass kontinuierliche elektrische Pfade innerhalb eines Stromkreises geprüft werden, und ermöglicht es dem Multimeter, einen hörbaren Piepton zu emittieren oder ein visuelles Signal zu liefern, wenn die Kontinuität erkannt wird.Sicherstellen, dass das Multimeter im richtigen Modus ist, um genaue Ergebnisse zu erhalten, da andere Einstellungen wie Spannung oder Widerstand irreführende Informationen liefern oder sogar das Multimeter beschädigen können, wenn sie während eines Kontinuitätstests nicht ordnungsgemäß verwendet werden.

Schritt 2: Schalten Sie die Schaltung durch

Bevor Sie mit dem Test fortfahren, ist es erforderlich, um sicherzustellen, dass die getestete Schaltung vollständig ausgeschaltet ist.Dieser Schritt ist nicht nur für die Sicherheit gut, sondern schützt auch den Multimeter vor potenziellen Schäden, die durch lebende Strom verursacht werden.Selbst eine kleine elektrische Ladung in der Schaltung kann den Kontinuitätstest beeinträchtigen und ungenaue Messwerte erzeugen.Um den Stromkreis abzusetzen, schalten Sie alle angeschlossenen Stromquellen aus, ziehen Sie das Gerät gegebenenfalls aus und überprüfen Sie den Multimeter im Spannungsmodus, falls Zweifel vorhanden sind.Die Zeit zu nehmen, um zu bestätigen, dass der Schaltkreis de-verstärkt ist, ist eine Vorsichtsmaßnahme, die die Sicherheit und die Integrität des Testprozesses gewährleistet.

Schritt 3: Schließen Sie die Testleitungen an

Sobald die Schaltung nach unten ausgeschaltet ist, besteht der nächste Schritt darin, die Testleitungen des Multimeter -Tests ordnungsgemäß zu verbinden.Fügen Sie das schwarze Leitfaden in den "COM" (gemeinsam) Port und das rote Blei in den für Kontinuitäts- oder Widerstandstests gekennzeichneten Port ein, der häufig mit einem Ohm -Symbol (ω) gekennzeichnet ist.Sicherstellen, dass die Testleitungen korrekt eingefügt werden, ist wichtig, um genaue Ergebnisse zu erhalten und Fehler zu verhindern.Überprüfen Sie die Leitungen auf sichtbare Schäden wie ausgefranste Drähte oder lose Verbindungen, da fehlerhafte Leitungen unzuverlässige Messwerte erzeugen können.Eine sichere und ordnungsgemäße Verbindung des Tests führt zum Multimeter eine erforderliche Vorbereitung für den Kontinuitätstest.

Schritt 4: Testen Sie die Schaltungspunkte

Geben Sie mit dem Multimeter im Kontinuitätsmodus und den angeschlossenen Leads fort, um die Schaltkreispunkte zu testen, an denen die Kontinuität überprüft werden muss.Legen Sie die Testleitungen auf die beiden Punkte, die Sie testen möchten, und stellen Sie sicher, dass sie festen und stabilen Kontakt mit den Komponenten oder Drähten herstellen.Wenn die Schaltung intakt ist, wird das Multimeter ein kontinuierliches Piepton ausstrahlt oder einen niedrigen Widerstandswert auf dem Bildschirm angezeigt, der einen ungebrochenen elektrischen Pfad anzeigt.Wenn kein Piepton gehört wird oder wenn der Widerstandswert sehr hoch ist, deutet dies darauf hin, dass ein Bruch in der Schaltung vorhanden ist, z. B. einen beschädigten Draht oder einen losen Anschluss.Seien Sie bei Bedarf methodisch, um mehrere Punkte zu testen, und beachten Sie Inkonsistenzen, die dazu beitragen könnten, den Fehler zu bestimmen.Dieser Schritt ermöglicht es, Probleme mit dem Schaltungsprobleme schnell und effektiv zu diagnostizieren, sodass Fehler mit Zuversicht lokalisiert und repariert werden können.

Häufige Probleme, die durch Kontinuitätstests gefunden wurden

Kontinuitätstests ist eine Methode zur Diagnose von Problemen in elektrischen Schaltkreisen.Durch die Verwendung von Tools wie Multimetern oder Kontinuitätstestern können Sie Fehler lokalisieren, die die Funktionalität und Sicherheit von elektrischen Systemen beeinträchtigen.Dieser Abschnitt enthält eine detaillierte Aufschlüsselung der durch Kontinuitätstests identifizierten Probleme mit dem Schaltungskreis und bietet Schritt-für-Schritt-Anleitungen zur effektiven Lösung dieser Probleme.

Arten von Schaltungsfehlern und Eigenschaften

1. Öffnen Schaltungen

Ein offener Stromkreis tritt auf, wenn ein Bruch oder eine Lücke vorliegt, die verhindert, dass Strom durch den Stromkreis fließt.Diese Art von Fehler wird durch zerbrochene Kabel, getrennte Komponenten oder beschädigte Teile verursacht.Häufige Symptome eines offenen Stromkreises umfassen Geräte, die in bestimmten Teilen des Schaltkreises nicht mit Strom versorgt oder betrieben werden.Mit einem Kontinuitätstester oder einem Multimeter kann ein offener Schaltkreis identifiziert werden, wenn kein hörbares Signal vorliegt oder wenn unendlich Widerstand angezeigt wird, was bestätigt, dass der Strom nicht durchgehen kann.

2. Kurzschaltungen

Ein Kurzschluss tritt auf, wenn zwei leitende Punkte unbeabsichtigt eine Verbindung herstellen und einen direkten Pfad für den Fluss von Strom erzeugen.Dies führt zu übermäßigem Strom, was zu Überhitzung, Schäden an Komponenten und Schaltkreisversagen führen kann.Zu den Symptomen eines Kurzschlusses gehören häufig häufige Auslöschen von Leistungsschalter, geblasenen Sicherungen oder das Vorhandensein brennender Gerüche.Kontinuitätstests können einen Kurzschluss erfassen, indem eine kontinuierliche Pieptest oder ungewöhnlich niedrige Widerstandsmessungen angezeigt werden, was auf eine unbeabsichtigte Verbindung in der Schaltung hinweist.

3. Lose oder korrodierte Verbindungen

Lose oder korrodierte Verbindungen treten auf, wenn Kontaktpunkte in der Schaltung durch Korrosion instabil oder beschädigt werden.Diese Probleme unterbrechen den Stromfluss und verursachen häufig einen intermittierenden Betrieb oder eine unregelmäßige Geräteleistung.Während des Kontinuitätstests können schwankende oder inkonsistente Resistenzwerte lose oder korrodierte Verbindungen aufzeigen.Diese Art von Fehler kann zu einem unregelmäßigen Schaltungsverhalten führen, wenn sie nicht sofort angesprochen werden.

4. fehlerhafte Komponenten

Komponenten wie Widerstände, Kondensatoren und Schalter können im Laufe der Zeit oder aufgrund von Missbrauch ausfallen, was den normalen Betrieb einer Schaltung stört.Fehlerhafte Komponenten können ein unvorhersehbares Verhalten in der Schaltung oder im Gesamtfehler verursachen.Durch Kontinuitätstests können diese Probleme identifiziert werden, indem offene oder kurze Bedingungen innerhalb einzelner Komponenten erfasst werden, wodurch deren Fehler und Ersatzbedarf bestätigt werden.

5. Erdungsprobleme

Erdungsprobleme treten auf, wenn Schaltungen an ordnungsgemäßen Verbindungen zum Boden fehlen, was zu Sicherheitsrisiken und operativen Fehlfunktionen führt.Eine unzureichende Erdung kann zu elektrischen Stoßdämmen, Störungen der Geräteleistung oder einem unregelmäßigen Verhalten führen.Ein Kontinuitätstest kann die Integrität der Bodenverbindung überprüfen, indem die ordnungsgemäße Leitfähigkeit zwischen Erdungspunkten bestätigt wird.Erdungsprobleme müssen unverzüglich gelöst werden, um die Sicherheit und Zuverlässigkeit des Stromkreises zu gewährleisten.

Schritte zur Behebung von Schaltungsproblemen

1. Reparatur offener Schaltungen

Verwenden Sie zur Behebung eines offenen Schaltkreises Continuity -Test- und Schaltungsschemata, um den Bruch oder die Lücke zu lokalisieren.Beginnen Sie mit der visuellen Überprüfung des Stromkreises auf beschädigte Kabel, getrennte Komponenten oder physikalische Pausen.Sobald der Fehler identifiziert ist, reparieren Sie ihn, indem Sie den gebrochenen Anschluss löten, den beschädigten Abschnitt ersetzen oder lose Teile sichern.Nach Abschluss der Reparatur testen Sie die Schaltung erneut, um sicherzustellen, dass er jetzt vollständig ist und korrekt funktioniert.

2. Kurzstrecken auflösen

Die Behandlung eines Kurzschlusses beginnt mit der Lokalisierung des Fehlers durch Kontinuitätstests und visuelle Inspektion.Suchen Sie nach Schmutz, Lötbrücken oder einer beschädigten Isolierung, die unbeabsichtigte Verbindungen verursachen könnten, und entfernen Sie sie.Ersetzen Sie alle beschädigten Kabel oder Komponenten, die zum Kurzschluss beitragen.Um zukünftige Probleme zu verhindern, wenden Sie die ordnungsgemäße Isolierung oder den Abstand zwischen Leitern an.Testen Sie die Schaltung erneut, um zu überprüfen, ob der Kurzschluss aufgelöst wurde und das System wie erwartet funktioniert.

3. Lose oder korrodierte Verbindungen beheben

Lose oder korrodierte Verbindungen können durch Anziehen von Schrauben, Sicherungssteckern oder Reinigen der betroffenen Klemmen repariert werden.Verwenden Sie geeignete Reinigungsmittel oder Schleifmittel, um Korrosion zu entfernen und eine gute Leitfähigkeit wiederherzustellen.Nach dem Reinigen Anti-Korrosionsbehandlungen anwenden, um eine weitere Verschlechterung des Verbindungen zu verhindern.Führen Sie nach der Reparatur einen Kontinuitätstest durch, um zu bestätigen, dass die Verbindung stabil ist und ordnungsgemäß funktioniert.

4. Ersetzen fehlerhafter Komponenten

Beginnen Sie, um fehlerhafte Komponenten zu ersetzen, und testen Sie jeden Verdächtigen einzeln.Sobald eine defekte Komponente identifiziert wurde, ersetzen Sie sie durch eine, die die richtigen Spezifikationen für die Schaltung erfüllt.Nach Abschluss des Austauschs testen Sie die Schaltung erneut, um zu bestätigen, dass er wie beabsichtigt arbeitet.Ersetzen fehlerhafter Komponenten zur Wiederherstellung der Funktionalität und Zuverlässigkeit der Schaltung.

5. Bodenprobleme wiederherstellen

Beginnen Sie, um alle Erdungspunkte mit einem Kontinuitätstester zu testen, um die ordnungsgemäße Konnektivität zu bestätigen.Reparieren oder ersetzen Sie beschädigte oder fehlende Bodenkabel, um ein sicheres und funktionales Erdungssystem zu gewährleisten.Sichern Sie alle Erdungsverbindungen mit robusten Methoden, die den Sicherheitsstandards entsprechen.Testen Sie schließlich das gesamte Erdungssystem, um zu überprüfen, ob es korrekt funktioniert und den erforderlichen Schutz bietet.

Abschluss

Elektrische Kontinuitätstests sind eine wichtige Aufgabe im Bereich der Elektrotechnik, das elektrische Systeme zuverlässig und sicher hält.Dieser Artikel hat die Methoden, Werkzeuge und praktischen Verwendungen von Kontinuitätstests gründlich untersucht, wodurch seine Rolle bei der Routinewartung und der Problemlösung hervorgehoben wird.Durch die detaillierte Diskussion von Kontinuitätstestern und Multimetern haben wir erfahren, wie diese Tools dazu beitragen, Probleme in elektrischen Schaltungen schnell zu finden und zu beheben, um die Ausrüstung zu schützen und vor Gefahr zu schützen.Auch die Verwendung eines Standard -Kontinuitätstester -Symbols in Diagrammen und die Einbeziehung von Kontinuitätstestfunktionen in Multimetern zeigen, wie häufig und wichtig dieser Test in der elektrischen Arbeit ist.

Über uns

ALLELCO LIMITED

Allelco ist ein international berühmter One-Stop Procurement Service Distributor von hybriden elektronischen Komponenten, die sich für die globale elektronische Fertigungs- und Vertriebsbranche, einschließlich globaler Top -500 -OEM -Fabriken und unabhängigen Brokern, umfassende Komponenten -Beschaffungs- und Lieferkettendienste für die globale elektronische Fertigungs- und Vertriebsbranche verpflichtet haben.
Weiterlesen

Schnelle Anfrage

Bitte senden Sie eine Anfrage, wir werden sofort antworten.

Anzahl

Häufig gestellte Fragen [FAQ]

1. Was zeigt eine Kontinuität auf einem Multimeter an?

Die Kontinuität eines Multimeters wird durch ein bestimmtes Symbol angezeigt, das normalerweise einer Schallwelle oder einem Diodensymbol ähnelt.Wenn die Sonden des Multimeter -Sondens eine Verbindung herstellen, die einen Schaltkreis vervollständigt, piept der Multimeter, wenn er eine Kontinuitätseinstellung aufweist.Dies bedeutet, dass die Verbindung keine Pause gibt.

2. Was ist das UA -Symbol auf einem Multimeter?

Das "UA" auf einem Multimeter steht für Mikroampere, eine Einheit mit elektrischem Strom.Es wird verwendet, um kleine Ströme zu messen, häufig in Schaltungen, die Präzision erfordern, z. B. solche in elektronischen Geräten.

3. Wie kann man einen schlechten Kondensator mit einem Multimeter überprüfen?

Stellen Sie den Multimeter auf den Kapazitätsmessmodus ein, falls verfügbar.Trennen Sie den Kondensator von der Schaltung.Schließen Sie die Multimeter -Sonden an die Kondensatorterminals an.Lesen Sie die Anzeige;Wenn der gemessene Kapazitätswert des Kondensators erheblich von seinem Nennwert abweicht, kann er fehlerhaft sein.Wenn der Kapazitätsmodus nicht verfügbar ist, überprüfen Sie den Widerstandsmodus, um nach Kurzstrecken oder offenen Schaltungen zu überprüfen, wodurch ein schlechter Kondensator angezeigt wird.

4. Was ist die Wechselstrom Marke auf einem Multimeter?

Die Wechselstrommarke eines Multimeters, die häufig durch ein Wellensymbol (~) dargestellt wird, zeigt an, dass das Multimeter so eingestellt ist, dass es zum Messen des Wechselstroms (AC) wird.Diese Einstellung wird verwendet, um den Strom oder die Spannung zu messen, die die Polarität und Amplitude im Laufe der Zeit ändert, was für die Stromversorgung von Haushalten typisch ist.

5. Was ist das Widerstandssymbol eines Multimeters?

Das Widerstandssymbol eines Multimeters wird durch den griechischen Buchstaben Omega (ω) bezeichnet.Diese Einstellung wird verwendet, um den elektrischen Widerstand zu messen und anzuzeigen, wie stark eine Komponente den Stromfluss durch ihn einschränkt.
