DS1307 RTC -Modul: Komponenten, Anwendungen und Spezifikationen

In diesem Leitfaden wird das RTC -Modul (DS1307 Echtzeit) untersucht, ein Element für präzise Zeitmessungen in einer Vielzahl elektronischer Systeme.Der DS1307 wird üblicherweise in Geräten wie Computern und Servern verwendet und liefert über seinen integrierten Controller, den Quarzkristallresonator und seinen Oszillator ein zuverlässiges Zeitmanagement.In diesem Leitfaden untersuchen wir das interne Design, die wichtigsten technischen Funktionen, Schnittstellentechniken und Anwendungen und zeigen, wie die Genauigkeit auch bei minimalem Stromverbrauch aufrechterhalten wird.

Katalog

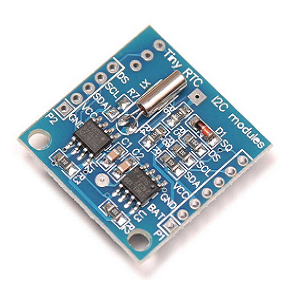

Überblick über das DS1307 RTC -Modul

Der DS1307 Das RTC -Modul bietet eine bemerkenswert effiziente Option für die Aufrechterhaltung genauer Zeitmessungen und die Integration der I2C -Kommunikation, um die Funktion zu maximieren.Im Zentrum seiner Fähigkeiten verfügt es über eine umfassende binär-codierte Dezimaluhr (BCD) und einen Kalender, gepaart mit einem nichtflüchtigen SRAM von 56 Byte für eine effektive Datenerhaltung.Über den I2C -Bus können Sie Informationen zu Sekunden, Minuten, Stunden, Tagen, Daten, Monaten und Jahren abrufen und ein Gefühl der Kontrolle über die Zeit des Datenabfalls verleihen.Die BCD -Uhr/Kalender -Funktion wird so gestaltet, dass die Zeitdarstellung und Manipulation vereinfacht und sowohl Präzision als auch Leichtigkeit in der Verwendung sicherstellt.Die Einbeziehung eines 56-Byte-SRAM verbessert seine Widerstandsfähigkeit und bietet ein Gefühl der Sicherheit, indem die Datenintegrität auch bei Stromverlusten aufrechterhalten wird und zusätzliche definierte Datenspeicherung ohne Sorge ermöglicht.Das fortschrittliche Engineering des Moduls unterstützt automatische Anpassungen für Monatsenddaten, einschließlich der Berechnungen des Schaltjahres, wodurch die Belastung der manuellen Korrekturen in unpraktischen Einstellungen erhöht wird.Die Verfügbarkeit von 12-Stunden- und 24-Stunden-Formaten sowie AM/PM-Indikatoren ergibt entsprechende Präferenzen, was die Anpassungsfähigkeit des Moduls widerspiegelt.Ein herausragender Aspekt des DS1307 ist die Leistungsfähigkeit, die eine reibungslose Verschiebung der Sicherungsleistung bei Hauptstromausfällen erleichtert.Dies gewährleistet einen kontinuierlichen Zeitsicherungsprozess, der sich in Anwendungen, bei denen die Kontinuität priorisiert wird, als vorteilhaft erweist, und die Zuverlässigkeit der Daten zu konstanter Zeit wird erwartet, z. B. in eingebetteten Systemen.

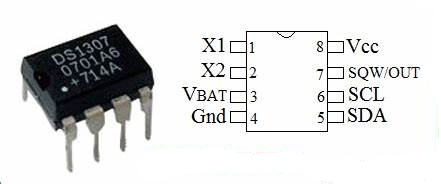

PIN -Konfiguration des DS1307 IC

Pin -Nr.	Pin -Name	Beschreibung
Stifte 1 & 2	X1, x2	Der Kristalloszillator muss mit diesen beiden Stiften verbunden sein.
Pin 3	V-bat	Mit dem positiven Terminal der Batterie verbunden;dient als a Sicherungseingangsversorgung für eine normale 3 V -Lithiumzelle, um präzise aufrechtzuerhalten Zeitmessung, wenn die Hauptkraft verloren geht.
Pin 4	GND	Erdungsstift (negativer Leistungseingang) des RTC -IC.
Pin 5	VCC	Positiver Leistungseingangsnadel mit einem Bereich von 3,3 V und 5,5 V.
Pin 6	SCL & SDA	SCL: Takteingabe für I2C -Kommunikation, Synchronisieren Datenbewegung.SDA: Daten -E/A -Pin für die serielle I2C -Schnittstelle.
Pin 7	Sqw/out	Verwendet, um Quadratwellenfrequenzen zu erhalten (1Hz, 4kHz, 8kHz, oder 32 kHz) programmatisch.

Merkmale und Spezifikationen des DS1307 RTC

Merkmal/Spezifikation	Beschreibung
Betriebsspannung	5v
Paketart	Erhältlich in einem 8-poligen SOIC/DIP-Paket.
Schnittstelle	Zwei-Wire-I2C-Schnittstelle.
Ausgangsstift	1 Hz Ausgangsstift.
Stromverbrauch	Verbraucht <500NA im Batterie -Backup -Modus mit dem Oszillator laufen.
Nichtflüchtiger Gedächtnis	56 Bytes für die Datenspeicherung.
Zeit vorprogrammiert	Kommt mit der gegenwärtigen Zeit vorprogrammiert.
Zeitmessungsfunktionen	Verwaltet alle Zeitachenfunktionen.
Kompensationsgültigkeit	Bis zum Jahr 2100 gültig.
Batteriesicherung	Das Modul ist batteriebesetzt.
Mikrocontrollerkompatibilität	Bietet einfache serielle Port -Schnittstellen für die meisten Mikrocontroller.
Erkennung von Stromversand	Funktioniert automatisch Erkennung und Schalter Schaltkreis.

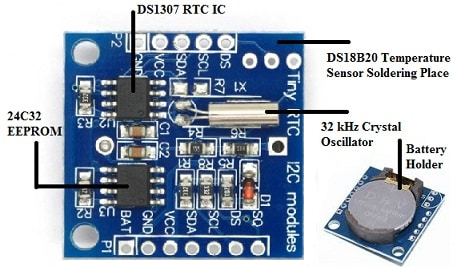

Komponenten des DS1307 RTC -Moduls

DS1307 RTC Integrated Circuit

Zentral im Modul ist der DS1307 RTC IC, der die genaue Zeit in zahlreichen Anwendungen aufrechterhält.Es überflutet das I2C -Protokoll und erleichtert einen einfachen Datenaustausch mit minimaler Verkabelung und spiegelt die häufig gewünschte Einfachheit in praktischen Anwendungen wider.Der IC bietet einen Betrieb in einem 24-Stunden- oder 12-Stunden-Format mit AM/PM-Indikation, wobei die unterschiedlichen Zeitmessungsträger gerecht werden.

32 -kHz -Kristalloszillator

Der 32 -kHz -Kristalloszillator bietet eine stetige Frequenz, die für die Zeitgenauigkeit erforderlich ist.Während Temperaturschwankungen leichte Verschiebungen verursachen können, werden diese durch Temperaturkompensationsmethoden behandelt, wodurch empirische Erkenntnisse zur Feinabstimmung genutzt werden.

24C32 EEPROM -Komponente

Das Modul mit einem 24C32 -EEPROM -Chip ermöglicht eine dauerhafte Speicherung von Konfigurationseinstellungen.Durch die Nutzung des gemeinsam genutzten I2C -Busses mit dem RTC verbessert er die Kommunikationseffizienz.Das Einbetten von Daten in die Hardware erhöht die Selbstverständnis der Geräte und die operative Zuverlässigkeit.

Batterieverkapselung und 3V -Lithiumzelle

Um eine kontinuierliche Zeitmessung bei Leistungsunterbrechungen zu gewährleisten, enthält das Modul einen Batteriehalter für CR2032 -Lithiumzellen.Diese Kontinuität findet Parallelen in Sicherungssystemen, die die Datenintegrität schützen und den Betriebsfluss aufrechterhalten, insbesondere in Bereichen, die anhaltende Funktionen erfordern.

Temperatursensor -Schnittstelle für DS18B20

Das Modul kann einen DS18B20 -Temperatursensor über einen optionalen Port aufnehmen.Die Temperaturüberwachung wird in Szenarien nützlich, in denen die Umgebungsbedingungen die Zeitpräzision beeinflussen können.In industriellen Umgebungen führen solche Daten sofortige Verfeinerungen vor und gewährleisten die Effizienz und Genauigkeit in den Prozessen.

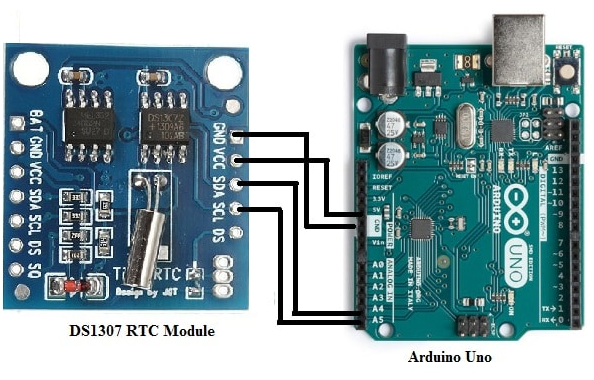

Anschließen von DS1307 mit Arduino Uno

Um das DS1307-Echtzeit-Clock-Modul (RTC) an ein Arduino Uno zu verbinden, befolgen Sie folgende einfache Schritte: Verknüpfen Sie den SCL-Pin mit A5, SDA mit A4, VCC mit 5 V und GND mit GND.Dieses Setup sorgt für eine zuverlässige Kommunikation zwischen dem Modul und dem Arduino.Installieren Sie vor dem Programmieren die DS1307 -Bibliothek von Michael Margolis über die Arduino IDE.Diese Bibliothek bietet die erforderlichen Funktionen, um die Hardware einfach zu verwalten.Das DS1307 -Modul ist für Projekte, die eine präzise Zeitmessung erfordern, von unschätzbarem Wert, wie z. B. Datenprotokollierung, Planung oder Datenverarbeitung.Dank seiner integrierten Batteriesicherung wird die aktuelle Zeit und das aktuelle Datum konsequent beibehalten.Um ein reibungsloses Setup zu gewährleisten, verwenden Sie ein Störbrett für sichere und einstellbare Verbindungen, wobei Kurzschlüsse vermeiden.Kennzeichnungskabel können auch die Verwirrung verringern, insbesondere in komplexeren Projekten.

Sobald die Hardware fertig ist, wird der nächste Schritt die Software initialisieren.Beginnen Sie mit der Erstellung einer robusten seriellen Verbindung, der Überprüfung des Betriebsstatus des RTC und der Festlegung der Anfangszeit gegebenenfalls.Überwachen Sie von dort aus die Zeit kontinuierlich und zeigen Sie es auf dem seriellen Monitor in einem lesbaren HH: MM: SS -Format an, um die ordnungsgemäße Kommunikation zwischen Arduino und Modul zu überprüfen.Debugging und Feinabstimmung während dieser Phase kann den Entwicklungsprozess erheblich rationalisieren.Wenn Probleme wie falsche Zeitanzeigen oder Kommunikationsfehler auftreten, stellen Sie sicher, dass Ihre Bibliothek auf dem neuesten Stand ist, und überprüfen Sie sorgfältig alle Verbindungen.Fehlerbehebung systematisch und testen einzelne Komponenten jeweils die Grundursache.Beratung Online -Foren oder Community -Ressourcen können schnelle Lösungen für gemeinsame Herausforderungen bieten.

Anwendungen des DS1307 RTC -Moduls

Digitale Uhren und zeitgestempelte Geräte

Der DS1307 wird in digitalen Uhren und Geräten, die eine präzise Zeitmessung erfordern, häufig verwendet.Beispielsweise verlassen sich Kameras darauf, um Bildern und Videos genaue Zeitstempel hinzuzufügen und Ereignisse in einer chronologischen Reihenfolge zu dokumentieren.Zeitstempel ist auch bei Datenaufzeichnungsgeräten wie Umgebungssensoren hervorragend, bei denen genaue Aufzeichnungen für die Trendanalyse und die historische Verfolgung erforderlich sind.In Anwesenheitssystemen sorgt der DS1307 für eine zuverlässige Verfolgung der Check-in/Out-Zeiten der Mitarbeiter für die Aufrechterhaltung genauer Zeitprotokolle an Arbeitsplätzen und Institutionen.

DIY -Projekte und Mikrocontroller -Integration

Der DS1307 RTC ist ein Favorit, da die I2C -Kommunikationsschnittstelle es einfach macht, mit beliebten Mikrocontrollern wie Arduino und Raspberry Pi zu kombinieren.DIY -Projekte wie Heimautomationssysteme, Wecker und Wearable Tech enthalten dieses Modul häufig für seine Zuverlässigkeit und Einfachheit.

Robotik und Präzisionszeitpunkt

In der Robotik eignet sich die Zeitspräzision gut für Aufgaben wie Synchronisation, Sensorkoordination und Navigation.Der DS1307 bietet genaue Taktsignale, sodass Roboter Aktionen in bestimmten Intervallen ausführen und eine präzise Kontrolle über ihre Operationen aufrechterhalten können.Es wird üblicherweise in autonomen Robotern, Drohnen und industriellen Robotik verwendet, um Aufgaben wie Sensordatenerfassung, motorische Steuerung und Hindernisvermeidung durch ein tadelloses Timing zu planen.

Server und verteilte Systeme

Das DS1307 RTC -Modul ist eine zuverlässige Lösung für Server und verteilte Computersysteme, bei denen ein synchronisiertes Timing erforderlich ist.Es hilft bei der genauen Datenprotokollierung und stellt sicher, dass Zeitstempel auf mehreren Geräten konsistent sind.In verteilten Systemen hilft es, Aktionen zwischen Servern zu koordinieren, indem ein gemeinsames Zeitgefühl aufrechterhalten wird.Sicherheitssysteme profitieren auch von der genauen Zeitmessung.

Versorgungsmesser

Versorgungsunternehmen integrieren den DS1307 häufig in Stromzähler, um eine genaue Abrechnung und Zeitstempel der Energieverbrauchsdaten sicherzustellen.Durch die protokollierende Zeit bei Stromverbrauch liefern diese Leistungsmessgeräte eine transparente und zuverlässige Aufzeichnung des Energieverbrauchs.Dies ist großartig in Gebieten, in denen die Abrechnungszeit abhängig ist, wie z. B. Spitzen- und Absendern.

Spielgeräte

Moderne Gaming -Konsolen und Handheld -Geräte nutzen den DS1307 für interne Uhrfunktionen.Das Modul ermöglicht zeitbasierte Funktionen wie zeitgesteuerte Herausforderungen, Ereignisse oder Belohnungen, die von der Uhr abhängen.Beispielsweise beruhen Spiele mit Tages-Nacht-Zyklen oder Ereignisauslöschern auf den DS1307, um die Zeit im Spiel genau zu verfolgen und zu verwalten.

GPS -Einheiten und Navigationssysteme

Der DS1307 wird in GPS -Einheiten und Navigationsgeräten verwendet, um ihre Funktionalität zu verbessern.In GPS -Systemen ist Zeitmessung erforderlich, um präzise Standorte zu berechnen und Signale von mehreren Satelliten zu koordinieren.Der DS1307 stellt sicher, dass diese Geräte ein genaues Zeitpunkt beibehalten, was sich direkt auf die Qualität und Zuverlässigkeit von Navigationsdaten auswirkt.

Medizinprodukte

Medizinprodukte hängen häufig vom genauen Zeitpunkt für Diagnose-, Überwachungs- und Protokollierungspatientendaten ab.Geräte wie Insulinpumpen, Herzfrequenzmonitore und tragbare EKG -Maschinen enthalten den DS1307, um die Zeit genau für Medikamentenpläne, kontinuierliche Überwachung oder zeitstempelende Gesundheitsdaten zu verfolgen.Seine Zuverlässigkeit sorgt dafür, dass diese Geräte konsequent funktionieren und die Patientenergebnisse verbessern.

Smart Home -Geräte

Im Smart Home -Ökosystem findet das DS1307 -Modul seinen Platz in Geräten wie Thermostaten, Beleuchtungssystemen und Heimsicherheitssystemen.Es ermöglicht diese Geräte, vorprogrammierte Zeitpläne zu betreiben, z. B. das Ein- oder Ausschalten des Leuchtens zu bestimmten Zeiten, das Anpassen des Thermostats den ganzen Tag über oder automatisch Alarmsysteme aktivieren/deaktivieren.Das genaue Zeitpunkt verbessert die Effizienz und Verwendbarkeit dieser Systeme.

Umweltüberwachungssysteme

Umgebungssensoren, die Bedingungen wie Temperatur, Luftfeuchtigkeit und Luftqualität überwachen, verwenden den DS1307 für präzise zeitgestempelte Messwerte.Diese Daten profitieren für Forschung, Klimauntersuchungen und industrielle Anwendungen, bei denen Trends im Laufe der Zeit nachverfolgt werden müssen.Beispielsweise kann es in landwirtschaftlichen Anwendungen dazu beitragen, die Bodenfeuchtigkeit oder Wettermuster zu überwachen und die Landwirte auf der Grundlage von Zeit- und historischen Daten fundierte Entscheidungen zu treffen.

Industrieautomatisierung

In Fabriken und Industrieanlagen wird der DS1307 in automatisierten Systemen verwendet, um Aufgaben zu planen und zu koordinieren.Maschinen, die eine Synchronisation erfordern, wie Förderbänder oder Montage -Roboter, hängen vom DS1307 für ein verlässliches Timing ab.Die Verwendung in industriellen Umgebungen verbessert die Produktionseffizienz und stellt sicher, dass der Betrieb präzise durchgeführt wird.
