DS3231 RTC -Modul erklärt: Pin -Diagramm, Spezifikationen und Mikrocontroller -Schnittstellen

In einer Zeit, in der präzise Zeitmessung der ultimative technologische Fortschritt ist, haben sich Echtzeit-Uhr (RTC) -Geräte (RTC) als erforderliche Komponenten in unzähligen Anwendungen herausgestellt.Von GPS -Systemen, die eine beispiellose Zeitgenauigkeit bis hin zu Servervorgängen erfordern, die von zuverlässiger Synchronisation abhängen, untermauern RTC -Module die Funktionalität moderner Systeme.Ausgestattet mit Battery -Backups arbeiten diese Geräte auch bei Stromversorgungsstörungen nahtlos und gewährleisten ununterbrochene Zeitverfolgung in ernsthaften Szenarien.Unter den unzähligen RTC -Modulen stammt der DS3231 als Kennzeichen für Präzision und Zuverlässigkeit.Mit seinem temperaturkompensierten Kristalloszillator und fortgeschrittenen Merkmalen ist es ein Favorit geworden.In diesem Artikel geht es in die Funktionen des DS3231 ein und zeigt seine Integration mit Arduino-Plattformen, untersucht die verschiedenen Anwendungen und zeigt die technischen Innovationen hervor, die ihn zu einem Eckpfeiler in zeitempfindlichen Projekten machen.

Katalog

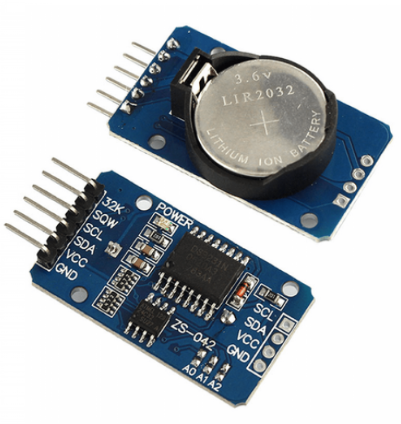

Überblick über das DS3231 RTC -Modul

Der DS3231 Das RTC-Modul leuchtet mit außergewöhnlicher Präzision, die dem temperaturkompensierten Kristalloszillator geschuldet ist.Seine Bedeutung wird in unvorhersehbaren Szenarien erkennbar, in denen Leistungsunterbrechungen die Kontinuität der Zeitmessung in Frage stellen könnten, doch das Battery Backup des Moduls stützt seinen Betrieb mühelos.Das Modul erfasst die Zeit mit akribischer Aufmerksamkeit auf Sekunden, Minuten und Stunden.Darüber hinaus bietet es umfassende Kalenderdetails, einschließlich Tag, Monat und Jahr, anpassungsfähig an 12-Stunden- oder 24-Stunden-Formate.Der an Bord von Kristallresonator reduziert die Zeitdrift erheblich und sorgt für eine beispiellose Zeitmessung.

Der DS3231 ist in einer Vielzahl elektronischer Projekte erforderlich, die ein genaues Zeitmanagement erfordern.Beispiele sind Datenprotokollierungssysteme und Planungsanwendungen.Das Modul garantiert, dass Aktivitäten zuverlässig und pünktlich durchgeführt werden.Die Zusammenarbeit mit dem AT24C32 EEPROM erweitert die Datenspeicheroptionen und fügt die Vielseitigkeit des Projekts hinzu.Sie können diese Kombination bewerten, die die Datenbearbeitung vereinfacht und die Genauigkeit verstärkt.Diese Synergie zeigt ein tiefes Verständnis bei der Einbeziehung fortschrittlicher Modulfunktionen, der Vereinfachung komplizierter Systeme und der Anzeige des Fachwissens, das für die effiziente Verwaltung von RTC -Modulen erforderlich ist.

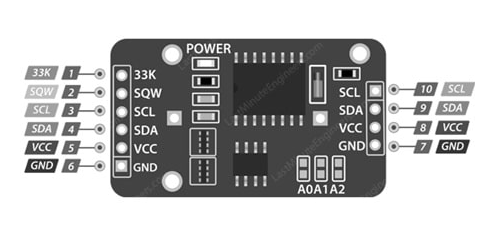

PIN -Konfiguration

Pin -Name	Beschreibung
33k	Dies ist der Ausgangsstift, der die kompensierten liefert Temperatur und präzise Referenzuhr.
Sqw	Bietet eine Quadratwelle bei verschiedenen Frequenzen und auch dient als Interrupt -Signal.
Scl	Der SERIAL Clock (CLK) Pin, der hauptsächlich in I2C verwendet wird Kommunikation.
SDA	Der serielle Datenstift, der in der I2C -Kommunikation verwendet wird.
VCC	Der Netzteil des Moduls;Schließen Sie es mit 3,3 V oder 5 V an.
GND	Der gemahlene Stift, der verwendet wird, um eine Gemeinsamkeiten zu ermöglichen.

Funktionen und Spezifikationen

Besonderheit	Details
Spannungsbetrieb	Funktionen mit niedrigen Spannungen
Funktionalität zurücksetzen	Pushbutton zum Zurücksetzen der Zeit
Batteriesicherung	Beinhaltet eine Batteriesicherung
I2C -Schnittstelle	Zwei-Regisseur, 400 kHz für ein schnelles Getriebe
Eeprom	32 Bytes zum Lesen/Schreiben und Speichern von Daten
RTC -Modi	Arbeitet in 12-Stunden- oder 24-Stunden-Formaten
Stromquellenumschaltung	Wechselt automatisch von der Stromquelle zu Integral Batterie
Quadratwellenleistung	Programmierbar nach Notwendigkeit
Zeitmessungsinformationen	Hält Sekunden, Minuten, Stunden, Tage, Wochen, Monate, und Jahre
Paketart	16, 300 mil so Paket
Betriebstemperaturbereich	-45 ° C bis -80 ° C.
Maximale Spannung (VCC)	+0,3 Volt
Temperaturgenauigkeit	± 3 ° C
Betriebsspannungsbereich	2,3 V bis 5,5 V
Batterie -Sicherungsstrom	500 mA
Genauigkeit bei -40 ° C bis 80 ° C	± 3,5 ppm
Genauigkeit bei 0 ° C bis 40 ° C	± 2,0 ppm

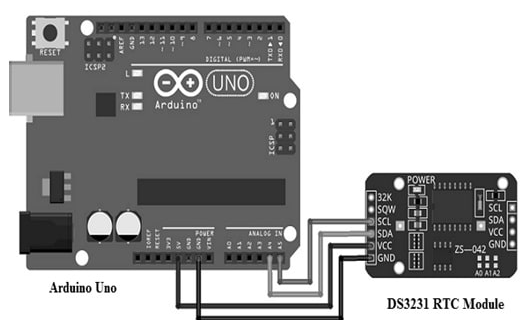

Seamless Integration von DS3231 mit Arduino Uno

Die Erfahrung mit der Integration des DS3231 -Moduls in das Arduino Uno ähnelt einem zufriedenstellenden Puzzle, bei dem jedes Stück ein kohärentes Bild bildet.Der DS3231 zeichnet sich aus, um die Zeit mit Präzision im Auge zu behalten, und schärft weiterhin reibungslos, selbst wenn die externe Leistung weggeführt wird, im Gegensatz zu herkömmlichen Systemuhren, die in solchen Momenten ins Stocken geraten.

Verbindungen

• PIN -Zuordnungen: Die Integration umfasst die Zuweisung der A4- und A5 -Stifte des Arduino Uno an die SDA- und SCL -Stifte auf dem DS3231.

• Kraft und Boden: Die Festlegung von Kraft und Boden ist so einfach wie die Verknüpfung der VCC- und GND -Stifte zwischen den Geräten.

Kommunikation

• Protokoll: Durch die Übernahme des I2C -Kommunikationsprotokolls verspricht das Modul eine effiziente Datenübertragung und fördert einen nahtlosen Dialog zwischen den Komponenten.

Das begleitende Skript führt Sie nicht nur durch die Einrichtung des DS3231 mit dem Arduino, sondern erweckt das Modul auch zum Leben, wenn es die Zeit mit Geschicklichkeit erweckt.Wenn Sie dedizierte Bibliotheksfunktionen tippen, erleichtert es die I2C-Kommunikation und überbrückt die Umwandlung zwischen binär codierten Dezimalformaten (BCD) und Standard-Dezimalformaten.Nach dem Hochladen verwandelt dieses Skript den Arduino in einen wachsamen Zeitnehmer und zeigt Taktendaten in Wirklichkeit über den seriellen Monitor.Was den DS3231 wirklich auszeichnet, ist seine unerschütterliche Genauigkeit in der Zeitmessung und stützt diese Präzision auch, wenn sie von seiner Stromquelle beschlagnahmt wird.Diese konsequente Zuverlässigkeit bringt Vertrauen in seine Anwendung in verschiedenen Szenarien ein und macht sie nicht nur zu einem Zeitnehmer, sondern auch zu einem stillen Zeugen der Momente.

Verwendung des DS3231 RTC -Moduls

Das DS3231 RTC -Modul bietet zahlreiche Rollen in Situationen, in denen ein präzises Zeitmanagement erforderlich ist.Die Verwendung erstreckt sich von persönlichen Geräten wie Laptops, Computern und Smartphones, bei denen die Zeitmessung mit anderen Computerfunktionen einwandfrei ausgerichtet ist.Für Geräte, die sich auf die Erhaltung von Strom wie mobile Elektronik konzentrieren, macht es die Effizienz des Energieverbrauchs größtenteils geeignet.Bemerkenswerterweise schlägt seine Anpassheit bei der Schnittstelle mit schnellem Kommunikationsapparat seine Anwendung in tragbaren Technologien, einschließlich GPS -Systemen, ein.

Zeitmessung zwischen verschiedenen Technologien

Die technologische Welt erlebt die vielseitige Anwendung des DS3231, das Gaming -Konsolen und Robotik überspannt.Diese Sektoren stützen sich auf sorgfältige Zeitpräzision, um die Leistungsstandards zu verbessern und die interaktive Erfahrung zu verbessern.Utility -Messgeräte verwenden das Modul, um die Verbrauchsdaten sorgfältig zu dokumentieren, und unterstützen Sie bei Energiemanagement -Bestreben.

Mikrocontroller -Projekte

Als Schlüsselelement in Mikrocontroller-Ventures, insbesondere mit Arduino- und Raspberry PI-Plattformen, stellt der DS3231 sicher, dass zeitempfindliche Betriebsvorgänge ohne Unterbrechung funktionieren.Sie können das Modul für seine Zuverlässigkeit sehr berücksichtigen und es als grundlegende Komponente in Lernumgebungen und komplexen professionellen Projekten betrachten.

Systeme, die für das Timing empfindlich sind

Systeme, die mit einem gefährlichen Timing arbeiten - wie Server und Datenlogger - können immens Vorteil aus der Präzision des DS3231 ausschöpfen.Die konsequente Ausrichtung mit internationalen Zeitmetriken ist für diese Anwendungen nützlich.Das Modul präsentiert eine budgetfreundliche Alternative für die Aufrechterhaltung weltweiter Zeitstandards und appelliert für diejenigen, die eine kostenbewusste Zeitgenauigkeit anstreben.Die Bereitstellung verbessert die Funktionskapazität dieser Systeme und ermöglicht eine verbesserte Datenverarbeitung und -analyse, die immer dynamischer wird, wenn sich die Systeme entwickeln.
