Digitale Phasenschleife (DPLL): Design, Komponenten und Operationen

In diesem Leitfaden wird die digitale Phasenschleife (DPLL) untersucht, ein wesentlicher Bestandteil moderner digitaler Schaltungen, die für seine Genauigkeit und Zuverlässigkeit bekannt sind.Die DPLL spielt eine Rolle bei Aufgaben wie Modulation, Demodulation und Synchronisation in verschiedenen Branchen.In diesem Artikel wird die Entwurf, Funktionen und Vorteile der DPLL gegenüber herkömmlichen analogen Systemen hervorgehoben.

Katalog

Erkundung der Ausrüstung

Die digitale Phasenschleife (DPLL) ist ein typisches Element in der zeitgenössischen Technologie, die von Durchbrüchen in der digitalen Schaltungstechnologie angetrieben wird.Zu den vielseitigen Anwendungen gehören Modulation, Demodulation, Frequenzsynthese, FM -Stereodecodierung, Synchronisierungs -Farb -Unterträger und Bildverarbeitung.Diese Geräte leuchten für ihre Zuverlässigkeit, Kompaktheit und Kosteneffizienz und überwinden die inhärenten Nachteile von analogen Phasenschleifen wie DC-Drift, Gerätesättigung und Anfälligkeit für Leistung und Temperaturschwankungen effektiv.Die Fähigkeit, diskrete Proben effizient zu verwalten, trägt zur weit verbreiteten Einführung bei.Ein einzigartiges phasenverriegelte Schleife arbeitet als Phasen-Rückkopplungsregelsystem, wobei ein DPLL überlegen ist, indem diskrete digitale Signale zum Verwalten von Fehlern statt kontinuierlicher analoge Spannungen verwendet werden, was zur Beschreibung als All-Digital-Phasenschleifen (DPLLs) führt.

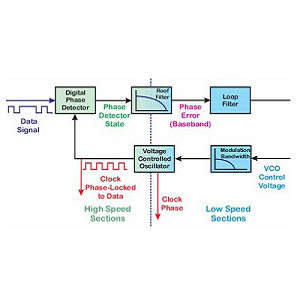

Ein DPLL besteht aus Komponenten: der Phasenreferenzextraktionskreis, der Kristalloszillator, der Frequenzteiler, der Phasenvergleich und der Pulskompensationstor.Der Ausgang des Frequenzteilers richtet sich an die gewünschte Frequenz, wenn der Phasenvergleich das Referenzsignal aufmerksam prüft.Wenn eine höhere lokale Frequenz beobachtet wird, werden Impulse strategisch entfernt, um die Frequenz zu verringern, während die Frequenz nicht ausreichend ist, werden Impulse hinzugefügt, um die Synchronisation zu verfeinern.Ein starkes DPLL umfasst einen digitalen Phasendetektor (DPD), einen digitalen Schleifenfilter (DLF) und einen digitalen spannungsgesteuerten Oszillator (DCO).Jahre der Experimente und Anwendung haben die Ingenieure dazu veranlasst, die expansiven Fähigkeiten von DPLLs in verschiedenen Industriefeldern aufzudecken und tiefgreifende Einblicke in ihren Betrieb und ihre Verfeinerung zu bieten.

Digitaler Phasendetektor (DPD)

Eine Schlüsselkomponente des DPLL ist der digitale Phasendetektor, der auch als Probenahmphasendetektor bezeichnet wird, zum Vergleich der Phase des Eingangssignals mit dem Ausgang aus dem spannungsgesteuerten Oszillator.Die resultierende Ausgangsspannung, die das Phasendifferential widerspiegelt, führt die Einstellungsprozesse der Schleife.Digitale Phasendetektoren sind in verschiedenen Typen erhältlich: Null-Crossing-, Flip-Flop-, Blei-Lag- und Nyquist-Raten-Probenahmetektoren.

Digitaler Schleifenfilter (DLF)

Der digitale Schleifenfilter spielt eine Rolle bei der Rauschreduzierung und der Verfeinerung der Reaktionszeit der Schleife.Seine Funktion als Korrekturelement ist signifikant und wiederholt die Pflicht seiner analogen Gegenstücke.Das absichtliche Design und die Auswahl der digitalen Filterstruktur sind wichtig, um die DPLL zu befähigen, ihre Leistungsziele zu erreichen.

Digitalspannungsgesteuerter Oszillator (DCO)

Der digital spannungsgesteuerte Oszillator, der manchmal als digitale Uhr bezeichnet wird, fungiert ähnlich wie ein analoges VCO und erzeugt einen Ausgang als eine Abfolge von Impulsen.Der DLF regelt den Zeitpunkt dieser Impulse, indem sie Anpassungssignale senden, was die nachfolgende Stichprobenzeit in Bezug auf frühere Modifikationen beeinflusst.Diese iterative Rückkopplungsschleife wurde sowohl durch empirische Studien als auch durch theoretische Verbesserungen verfeinert und stellt eine Grundlage für unzählige moderne Anwendungen her.

Digitale Phasenschleifevorgänge

Eine digitale Phasenschleife erfährt ein gründliches Verfahren, um eine sorgfältige Synchronisation von Frequenzen zu erzielen:

Dynamik des Signalvergleichs

Zunächst geben das Eingangssignal und die lokalen Oszillatorsignale, die als Sinus und Cosinus konzipiert wurden, in eine Bewertungsphase innerhalb des digitalen Phasendetektors ein.Der Detektor ergibt eine Ausgangsspannung, die die Phasendiskrepanz zwischen diesen Signalen widerspiegelt.Dieser Phasenvergleich entspricht dem komplizierten Prozess des Stimmens eines Musikinstruments und erfordert Anpassungen, um das harmonische Gleichgewicht für Symmetrie und Genauigkeit aufrechtzuerhalten.

Frequenzanpassungsprozess

Anschließend tritt der digitale Schleifenfilter ein, um den Ausgang des Detektors von Hochfrequenzrauschen gekonnt zu reinigen.Dieses polierte Signal passt die Eingangsspannung des DCO (digital gesteuerter Oszillator) ein und beeinflusst die Frequenz des lokalen Oszillators subtil.Das System nutzt alle Frequenzfehlanpassungen und verwendet einen Tiefpassfilter, wodurch der DCO zur Ausrichtung des Ausrichts tauscht.Dieser adaptive Mechanismus spiegelt die anhaltende Wachsamkeit wider, die in komplexen Umgebungen wie der Flugverkehrskontrolle zu finden sind, in denen die ewige Feinabstimmung nahtlose Operationen sicherstellt.

Synchronisationsleistung und Wartung

Da das lokale Oszillatorsignal mit der Eingangsfrequenz ausgerichtet ist, wird die Phasendifferenz nullten und erzeugt einen konsistenten Gleichstromausgang sowohl aus dem Phasendetektor als auch aus dem Schleifenfilter.Nach der Stabilisierung seiner Frequenz führt der DCO die Schleife in einen synchronisierten "gesperrten Zustand".Mit diesem Gleichgewicht erinnert die Fähigkeit der Schleife für Konsistenz, die an die stabile Funktionalität in Energiegitter erinnert, die eine kontinuierliche Synchronisation erfordert, um Chaos zu vermeiden.Der detaillierte Fortschritt dieses Verfahrens betont die Rolle der digitalen Phasenschleife in technologischen Systemen, die sich unter den sich ändernden Bedingungen befassen.
