Abbildung 1. Digitale Signalverarbeitung (DSP)
Bei der digitalen Signalverarbeitung (DSP) handelt es sich um die Methode zur Analyse und Änderung von Signalen in digitaler Form, unabhängig davon, ob sie aus Messungen oder bereits digitalen Quellen stammen.Physikalische Signale wie Schall, Temperatur, Vibration, Spannung, Bilder und Radiowellen werden häufig von Sensoren in analoge elektrische Signale umgewandelt und dann von einem Analog-Digital-Wandler (ADC) digitalisiert, obwohl einige Sensoren direkt digitale Ausgänge liefern.Einmal in numerischer Form, filtert ein Prozessor Rauschen mathematisch, extrahiert Informationen, verbessert die Qualität oder komprimiert Daten, bevor er sie an Speicher-, Anzeige- oder Kommunikationssysteme sendet.DSP ermöglicht es elektronischen Systemen, Signale mithilfe numerischer Algorithmen anstelle rein analoger Schaltkreise mathematisch zu analysieren, umzuwandeln und zu rekonstruieren.

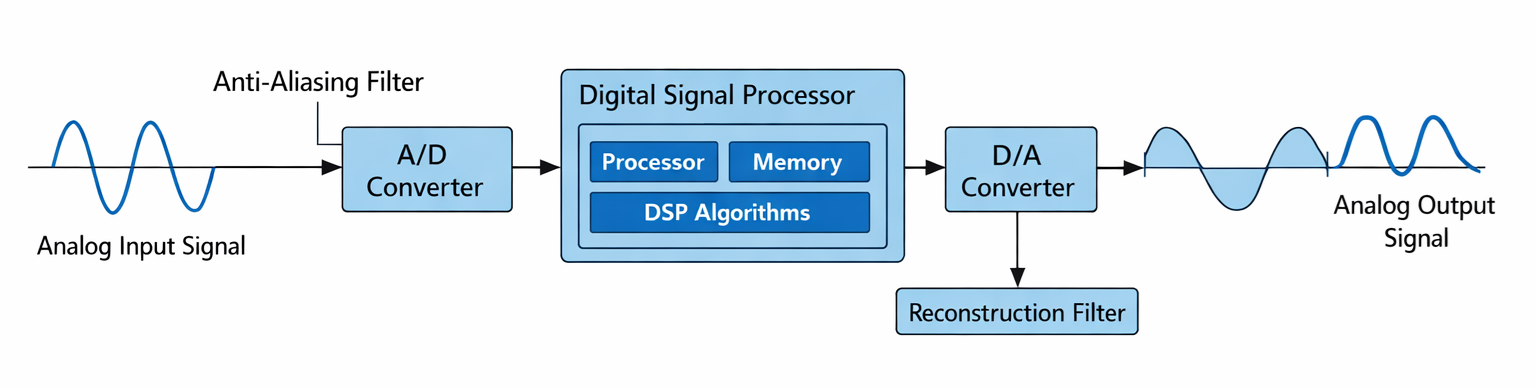

Abbildung 2. DSP-Funktionsprinzip
Ein typisches DSP-Messsystem arbeitet in einer Sequenz, die ein Signal zur Berechnung in digitale Form umwandelt, obwohl einige DSP-Systeme bereits digitale Daten verarbeiten und keine analoge Umwandlung erfordern.Wie im Diagramm dargestellt, beginnt der Prozess mit einem analogen Eingangssignal, das von einem Sensor wie einem Mikrofon, einer Antenne oder einem Messgerät erzeugt wird.Vor der Digitalisierung durchläuft das Signal einen Anti-Aliasing-Filter, der die Signalbandbreite auf weniger als die Hälfte der Abtastfrequenz beschränkt, um Aliasing-Verzerrungen zu verhindern.Die aufbereitete Wellenform gelangt dann in den A/D-Wandler (ADC), wo sie in diskreten Zeitintervallen abgetastet und in diskrete Amplitudenniveaus quantisiert wird, wodurch eine binäre digitale Darstellung entsteht.
Die digitalen Daten werden dann von einem Verarbeitungssystem wie einem DSP-Chip, einem Mikrocontroller, einer CPU, einer GPU oder einem FPGA verarbeitet, auf dem DSP-Algorithmen ausgeführt werden, die mathematische Operationen wie Filterung, Transformation und Erkennung ausführen.Nach der Verarbeitung wird der digitale Ausgang an den D/A-Wandler (DAC) gesendet, um ein analoges Signal wiederherzustellen.Da der DAC eine Treppennäherung (Halten nullter Ordnung) der Wellenform erzeugt, durchläuft er einen Rekonstruktionsfilter, der die Wellenform glättet und so eine geglättete bandbegrenzte analoge Näherung des Originalsignals erzeugt.
|
Komponente |
Funktion |
|
Sensor /
Wandler |
Konvertiert a
physikalische Größe in ein elektrisches oder digitales Signal umwandeln |
|
Analog
Frontend |
Führt durch
Signalaufbereitung wie Verstärkung, Impedanzanpassung, Pegel
Verschiebung und Schutz |
|
Anti-Aliasing
Filtern |
Beschränkt
Signalbandbreite auf weniger als die Hälfte der Abtastfrequenz, um Aliasing zu verhindern |
|
ADC |
Proben und
quantisiert das analoge Signal in digitale Daten |
|
DSP-Prozessor |
Führt DSP aus
Algorithmen und mathematische Operationen an digitalen Daten |
|
Erinnerung |
Geschäfte
Programme, Koeffizienten, Zwischenpuffer und Ein-/Ausgabedaten |
|
DAC |
Konvertiert
digitale Daten in ein analoges Treppensignal um, das normalerweise erforderlich ist
Rekonstruktionsfilterung |
|
Ausgabegerät |
Analog
Aktor, Display, Speichersystem oder digitale Kommunikationsschnittstelle |
Beim Filtern werden unerwünschte Teile eines Signals entfernt, während nützliche Informationen erhalten bleiben.Die verrauschte Wellenform gelangt in den digitalen Filter und am Ausgang erscheint eine sauberere Wellenform.FIR-Filter arbeiten nur mit aktuellen und vergangenen Eingabewerten, was sie stabil und vorhersehbar macht.IIR-Filter verwenden frühere Ausgaben wieder, um eine schärfere Filterung mit weniger Berechnungen zu erzielen.Aufgrund dieses Rückkopplungsverhaltens müssen IIR-Filter sorgfältig entworfen werden, um Instabilität zu vermeiden.Diese digitalen Filtermethoden werden häufig zur Rauschentfernung in Audiosignalen und Sensormessungen verwendet.
Durch die Transformationsverarbeitung wird ein Signal in eine andere mathematische Form umgewandelt, sodass seine Eigenschaften leichter zu beobachten sind.Die Wellenform wird von der zeitlichen Variation in eine andere Darstellung umgewandelt, die verborgene Details zeigt.Die FFT macht die Frequenzkomponenten des Signals deutlich sichtbar.Das DCT gruppiert Signalenergie effizient für Multimedia-Komprimierungssysteme.Die Wavelet-Transformation zeigt sowohl kurze als auch lange Signalmerkmale in verschiedenen Maßstäben.Diese Transformationen werden zur Untersuchung von Signalen in Kommunikations- und Medienanwendungen verwendet.
Die Spektralanalyse untersucht, wie sich die Signalenergie über die Frequenzen verteilt.Eine Wellenform wird in ein Spektrum umgewandelt, das Spitzen bei bestimmten Frequenzen enthält.Aus dieser Sicht können Oberschwingungen und Bandbreite direkt gemessen werden.Dominante Töne werden auch dann sichtbar, wenn sie in der ursprünglichen Wellenform kaum wahrnehmbar sind.Diese Methode eignet sich für die Vibrationsdiagnose und die Funksignalprüfung.Es hilft festzustellen, ob sich ein Signal normal verhält oder abnormale Komponenten enthält.
Die adaptive Verarbeitung passt das Systemverhalten automatisch basierend auf eingehenden Daten an.Der Ausgabefehler wird an das System zurückgemeldet, um dessen Reaktion zu verfeinern.Der Algorithmus aktualisiert kontinuierlich interne Parameter, um sie an sich ändernde Bedingungen anzupassen.Dadurch kann das System Geräusche oder Interferenzen im Laufe der Zeit verfolgen.Es wird häufig zur Echounterdrückung und Unterdrückung von Hintergrundgeräuschen eingesetzt.Das Ergebnis ist ein saubereres und stabileres Signal in dynamischen Umgebungen.
Durch die Komprimierungsverarbeitung wird die Größe digitaler Daten reduziert, während wichtige Informationen erhalten bleiben.Ein großer Datenstrom wird nach der Verarbeitung zu einem kleineren codierten Strom.Überflüssige Muster werden entfernt und weniger auffällige Details können vereinfacht werden.Dies reduziert den Speicherbedarf und die Übertragungsbandbreite.Audio-, Bild- und Videoformate basieren stark auf dieser Technik.Es ermöglicht eine schnellere Kommunikation und eine effiziente Datenverarbeitung in Multimediasystemen.
|
Parameter |
Numerischer Bereich |
|
Abtastrate |
8 kHz
(Sprache), 44,1 kHz (Audio), 96 kHz–1 MHz (Instrumentierung) |
|
Auflösung
(Bittiefe) |
8-Bit,
12-Bit, 16-Bit, 24-Bit, 32-Bit-Float |
|
Verarbeitung
Geschwindigkeit |
50 MIPS –
2000+ MIPS oder 100 MMAC/s – 20 GMAC/s |
|
Dynamikbereich |
~48 dB
(8-Bit), 72 dB (12-Bit), 96 dB (16-Bit), 144 dB (24-Bit) |
|
Latenz |
<1 ms
(Steuerung), 2–10 ms (Audio), >50 ms (Streaming akzeptabel) |
|
Signal-Rausch-Verhältnis
Verhältnis (SNR) |
60 dB–140 dB
abhängig von der Konverterqualität |
|
Erinnerung
Kapazität |
32 KB – 8 MB
On-Chip-RAM, externer Speicher bis zu GB |
|
Macht
Verbrauch |
10 mW
(tragbar) – 5 W (Hochleistungs-DSP) |
|
Wortlänge |
16-Bit fest,
24-Bit-Festkomma, 32-Bit-Gleitkomma |
|
Uhr
Häufigkeit |
50 MHz – 1,5
GHz |
|
Durchsatz |
1–500
Msamples/s |
|
Schnittstelle
Bandbreite |
1 Mbit/s – 10
Gbit/s (SPI, I2S, PCIe, Ethernet) |
|
ADC-Genauigkeit |
±0,5 LSB bis
±4 LSB |
|
DAC
Auflösung |
10-Bit –
24-Bit |
|
Betrieb
Temperatur |
−40°C bis
+125°C (Industriequalität) |
Die digitale Signalverarbeitung dient der automatischen Messung, Verbesserung und Analyse von Signalen, einschließlich der folgenden Anwendungen:
• Audioverarbeitung (Rauschunterdrückung, Echounterdrückung, Equalizer)
• Spracherkennung und Sprachassistenten
• Bildverarbeitung in Digitalkameras (Demosaikierung, Filterung, Verbesserung und Komprimierung)
• Biomedizinische Signalüberwachung (EKG, EEG) und medizinische Bildgebung (Ultraschall)
• Drahtlose Kommunikationssysteme (Modulation, Demodulation, Kanalkodierung, Synchronisation und Entzerrung)
• Radar- und Sonarerkennung
• Industrielle Vibrationsüberwachung
• Netzschutz und Oberschwingungsanalyse
• Motorsteuerungs- und Automatisierungs-Feedbacksysteme
• Videokomprimierungs- und Streaming-Codecs
|
Funktion |
Digital
Signalverarbeitung |
Analog
Signalverarbeitung |
|
Signal
Darstellung |
Probiert
Werte in diskreten Zeitschritten (z. B. 44,1-kHz-Abtastung) |
Kontinuierlich
Spannungs-/Stromwellenform |
|
Amplitude
Präzision |
Quantisiert
Ebenen (z. B. 2¹⁶ = 65.536 Ebenen bei 16-Bit) |
Kontinuierlich
aber begrenzt durch die Komponentengenauigkeit (±1–5%) |
|
Häufigkeit
Genauigkeit |
Genau
numerische Frequenzverhältnisse |
Drift kommt darauf an
auf RC/LC-Toleranzen und Temperatur |
|
Wiederholbarkeit |
Identisch
Ausgabe für dieselben Daten und denselben Code |
Variiert
zwischen Einheiten und im Laufe der Zeit |
|
Lärm
Anfälligkeit |
Nur
Frontend nach Konvertierung betroffen |
Lärm
sammelt sich über den gesamten Stromkreis an |
|
Temperatur
Stabilität |
Minimal
Änderung (basiert auf der digitalen Logikschwelle) |
Gewinnen und
Der Offset variiert je nach °C-Koeffizient der Komponenten |
|
Kalibrierung
Anforderung |
Normalerweise
einmalig oder nicht |
Oft
erfordert eine regelmäßige Neukalibrierung |
|
Änderung
Methode |
Firmware/Software
aktualisieren |
Hardware
Neugestaltung erforderlich |
|
Langfristig
Drift |
Begrenzt auf
Uhrgenauigkeit (ppm-Ebene) |
Komponente
Alterung führt zu einer %-Level-Drift |
|
Mathematisch
Operationen |
Präzise
Arithmetik (Addieren, Multiplizieren, FFT) |
Ungefähr
Verwendung des Schaltkreisverhaltens |
|
Dynamisch
Neukonfiguration |
Echtzeit
Algorithmusumschaltung möglich |
Behoben
Topologie |
|
Verzögerung
Verhalten |
Vorhersehbar
Verarbeitungsverzögerung (µs–ms) |
Fast augenblicklich
variiert aber mit der Phasenverschiebung |
|
Skalierbarkeit |
Komplexität
erhöht sich durch Berechnung |
Komplexität
erhöht sich durch hinzugefügte Komponenten |
|
Integration
Ebene |
Einzelchip
kann viele Schaltkreise ersetzen |
Erfordert
mehrere diskrete Komponenten |
|
Typisch
Anwendungen |
Modems, Audio
Verarbeitung, Bildverarbeitung, Steuerlogik |
RF
Verstärkung, analoge Filterung, Leistungsverstärkung |
DSP wandelt Signale in diskrete Daten um, sodass sie mithilfe mathematischer Algorithmen gefiltert, transformiert, erkannt, komprimiert und interpretiert werden können.Die Systemleistung hängt von der Abtastrate, der Auflösung, der Verarbeitungsgeschwindigkeit, dem Dynamikbereich, der Latenz und dem Rauschverhalten ab.Aufgrund seiner Flexibilität und Stabilität eignet es sich für Kommunikation, Multimedia, Steuerung, medizinische Überwachung und industrielle Analyse, während die analoge Verarbeitung für einfache oder extrem latenzarme Aufgaben nützlich bleibt.Gemeinsam ergänzen sich beide Ansätze in modernen elektronischen Systemen.
Bitte senden Sie eine Anfrage, wir werden sofort antworten.
Für einfache Filterung, Erfassung oder Steuerung reicht normalerweise ein Standard-Mikrocontroller aus.Ein dedizierter DSP-Prozessor wird empfohlen, wenn Sie eine schnelle Echtzeitverarbeitung wie Audioeffekte, Vibrationsanalyse oder Dekodierung drahtloser Kommunikation benötigen.
Der Gleitkomma-DSP ist einfacher zu programmieren und verarbeitet große Dynamikbereiche, was ihn ideal für Audio- und wissenschaftliche Messungen macht.Festkomma-DSP ist günstiger, schneller und energieeffizienter, was für eingebettete und batteriebetriebene Geräte geeignet ist.
Ja.DSP kann elektrisches Rauschen, Vibrationsstörungen und Messspitzen entfernen, sodass Sensoren selbst in rauen Umgebungen stabilere und zuverlässigere Messwerte liefern können.
Das ist möglich, aber moderne DSP-Chips mit geringem Stromverbrauch sind auf Effizienz optimiert.Durch die Verwendung optimierter Algorithmen und Schlafmodi wird der Batterieverbrauch in tragbaren Geräten niedrig gehalten.
Entscheiden Sie sich für prozessorbasiertes DSP für Flexibilität und einfachere Programmierung.Wählen Sie FPGA-basierten DSP, wenn Sie eine Parallelverarbeitung mit ultrahoher Geschwindigkeit benötigen, z. B. für Videoverarbeitung, Hochfrequenzkommunikation oder Radarsysteme.
