Digitale Signalverarbeitung: Prinzipien und Anwendungen

In diesem Leitfaden wird die digitale Signalverarbeitung (DSP) eingeführt, die in Yang Yiming in der digitalen Signalverarbeitung von Yang Yiming untersucht wird.DSP kombiniert Theorie und Praxis, um zu verbessern, wie digitale Signale in Branchen wie Telekommunikation und biomedizinischem Ingenieurwesen verarbeitet und verstanden werden.Durch die Konvertierung analoge Signale in digitale Formate ermöglicht DSP eine präzisere Manipulation, die Leistung der Systeme und die Effizienz.Da Technologien wie künstliche Intelligenz mit DSP verschmelzen, wachsen seine Anwendungen weiter und schaffen es zu Innovationsbereich.Dieser Leitfaden deckt die Kernprinzipien, Anwendungen und zukünftige Richtungen von DSP ab, um dieses sich entwickelnde Bereich zu untersuchen.

Katalog

Überblick

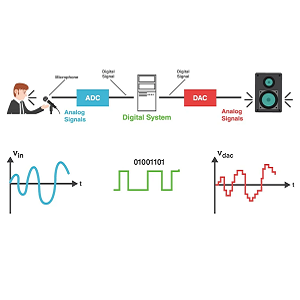

Der Kurs "Digitale Signalverarbeitung" befasst sich mit der Umwandlung von Phänomenen in numerische Daten für die Analyse und praktische Anwendungen.Es betont die Rolle von Sensoren bei der Umwandlung physikalischer Attribute wie Klang und Druck in elektrische Signale, die mit einem digitalen Signalprozessor (DSP) digitalisiert und verarbeitet werden.Zu den Schlüsselkomponenten eines DSP-Systems gehören Signalumwandlung, Rauschfilterung, Analog-Digital-Konvertierung (ADC) und Digital-zu-Analog-Konvertierung (DAC), die alle zusammenarbeiten, um Signale für Aufgaben wie Klangmodulation oder Funkwelle zu ändern und zu analysierenÜbertragung.Durch die Straffung dieser Prozesse in miteinander verbundenen Einheiten unterstreicht der Kurs die Effizienz und Raffinesse von DSP -Systemen bei der Ermöglichung der modernen Kommunikations- und Datenanalyse.

Produktmerkmale

Signale sind die Informationsbetreiber für Kommunikation und Datenübertragung.Sie sind in zwei Haupttypen erhältlich: analoge Signale, die kontinuierlich und für herkömmliche Anwendungen wie Audio und Video und digitale Signale geeignet sind, die aufgrund ihrer Genauigkeit und Effizienz diskret und ideal für modernes Computer sind.Signale können auch in der Dimensionalität variieren, von eindimensionalen (Schallwellen) bis zu mehrdimensionaler (medizinischer Bildgebung), wobei jeder Typ spezifische Zwecke dient.Systeme, die diese Signale verarbeiten, ob analog oder digital für Aufgaben wie Filterung, Komprimierung und Erkennung von entscheidender Bedeutung ist.Im Laufe der Zeit haben digitale Systeme aufgrund ihrer Kompaktheit, Zuverlässigkeit und Fähigkeit, komplexe Daten mit Genauigkeit zu verarbeiten, an Bedeutung gewonnen.Mit Fortschritten in der digitalen Technologie seit den 1960er Jahren hat die Signalverarbeitung Felder wie Telekommunikation, Multimedia und KI revolutioniert, wodurch Innovationen ermöglicht werden, die den wachsenden Anforderungen einer komplexen, datengesteuerten Welt entsprechen.

Prozessor

Digitale Signalprozessoren (DSPs) sind spezielle Chips für Aufgaben wie Audio-, Video- und Telekommunikationsverarbeitung.Im Gegensatz zu allgemeinen Prozessoren übertreffen sie komplexe Berechnungen unter Verwendung optimierter Architekturen wie Multiply-Accumulate-Einheiten (MAC) und spezialisierten Speichersystemen, die große Datenströme effizient verarbeiten.DSPs gewährleisten Hochgeschwindigkeitsleistung, von der Verbesserung der Signalklarheit in der Telekommunikation bis zur Verbesserung der Audioqualität mit Funktionen wie Rauschreduzierung.Mit Fortschritten, die KI integrieren, werden DSPs für zukünftige Technologien wie autonome Fahrzeuge und intelligente Häuser intelligenter und adaptiver.

Multiplikation und Zugabe in einem einzigen Anweisungszyklus abschließen

Moderne Prozessoren können in einem einzigen Zyklus gleichzeitig eine Multiplikation und Ergänzung durchführen, was die Effizienz für Aufgaben steigert, die starke Berechnungen wie maschinelles Lernen, Grafiken und Simulationen erfordern.Diese Funktion beschleunigt die Datenverarbeitung in Zeitanwendungen, insbesondere in Kombination mit Techniken wie Pipelining, die die Befehlszyklen für eine bessere Leistung überlappt.

Separate Programm- und Datenspeicherräume

Durch das Trennen des Programms und des Datenspeichers können Systeme gleichzeitig auf Anweisungen und Daten zugreifen, die Verzögerungen verringern und die Effizienz verbessern.Dieses Design, das häufig in DSP- und Harvard -Architektur verwendet wird, verbessert die Zeitleistung und erhöht gleichzeitig die Sicherheit durch Isolieren von Code aus Daten, was potenzielle Angriffe oder Korruption verhindert.

Verbesserter schneller RAM mit zwei Speicherzugriff

Durch schnelles RAM mit unabhängigen Datenbussen können Systeme gleichzeitig auf zwei Speicherblöcke zugreifen, wodurch Geschwindigkeit und Effizienz erhöht werden.Dies ist für Multitasking -Anwendungen wie Gaming und Analytik von Vorteil, da sie die Verzögerung verringert und die Leistung verbessert.Zukünftige Gedächtnistechnologien werden weiterhin auf dieser Innovation mit schnelleren Standards und verbesserten Designs aufbauen.

Low-Overhead-Hardware für Schleifen und Sprünge

Die effiziente Hardware -Unterstützung für Schleifen und Sprünge minimiert Verzögerungen bei wiederholten Aufgaben, die für Systeme erforderlich sind.Techniken wie Branchvorhersage verringern falsche Strafen, während Optimierungen wie Tail Call unnötige Gemeinkosten beseitigen.Diese Verbesserungen machen die Systeme für komplexe Steuerflüsse in Anwendungen wie KI und Hochleistungs-Computing schneller und zuverlässiger.

Schnelle Interrupt -Handhabung und fortgeschrittene I/O

Die schnelle Interrupt -Handhabung stellt sicher, dass die Systeme reaktionsfähig bleiben, indem dringende Aufgaben priorisiert und sie schnell verwaltet werden.In Kombination mit fortschrittlichen E/A -Technologien wie Direct Memory Access (DMA), die die Datenübertragungen ohne Verwendung der CPU beschleunigt, verbessern diese Innovationen Multitasking und Effizienz in Bereichen wie Telekommunikation und eingebetteter Systeme.

Mehrere Adressgeneratoren pro Zyklus

Mehrere Hardwareadressengeneratoren, die parallel arbeiten, ermöglichen einen schnelleren Zugriff auf den Speicher und verbessern die Leistung in datenhöhten Aufgaben wie Grafikrender und KI.Durch effizientes Vertrieb von Speicheranforderungen reduzieren die Systeme Verzögerungen und verwandeln komplexe Workloads effektiver, wobei zukünftige Designs wahrscheinlich noch schlauer, adaptive Adressierungstechniken einführen.

Parallele Operationen

Parallele Operationen ermöglichen es mehreren Aufgaben, gleichzeitig zu ausgeführt, wodurch die Geschwindigkeit und Produktivität gesteigert werden und gleichzeitig Engpässe reduziert werden.Durch die effiziente Verteilung von Workloads und das Verwalten von Aufgabenabhängigkeiten können Branchen wie Computer, Fertigung und KI auch unter starken Workloads oder Fehlern eine höhere Leistung und Zuverlässigkeit erzielen.

Pipelined -Operationen für überlappende Aufgaben

Die Pipelinierung verbessert die Verarbeitungseffizienz durch Überlappungsanweisungen, die das Abrufen, Dekodieren und Ausführung überlappt.Dieser Ansatz erhöht den Durchsatz, indem mehrere Anweisungen gleichzeitig verarbeitet werden können.Herausforderungen wie Daten und Kontrollgefahren werden durch Techniken wie Weiterleitungen und Branchenvorhersage behandelt, um reibungslose und effiziente Vorgänge zu gewährleisten.

Anwendung

Die Digital Signal Processing (DSP) ist eine Technologie, die sich auf die Analyse, Transformation, Filterung, Erkennung und Modulation von Signalen mithilfe digitaler Methoden konzentriert.Es wird in der Branche weit verbreitet und entwickelt sich weiterhin mit Fortschritten in digitalen Schaltkreisen und Systemen, wodurch seine Anwendungen in der modernen Technologie großartig sind.

Digitale Filter

Digitale Filter, die als endliche Impulsantwort (FIR) oder unendliche Impulsantwort (IIR) eingestuft werden, können in Hardware oder Software implementiert werden.Hardwarefilter verwenden Komponenten wie Addler und Multiplikatoren, die kompakte, programmierbare Designs mit größerer Stabilität anbieten.Softwarefilter auf allgemeinen Computern ausgeführt werden und Algorithmen für kundenspezifische Lösungen nutzen.Digitale Filter sind aufgrund ihrer Flexibilität und Effizienz ein Kern von DSP.

Fourier -Transformation

Die 1965 eingeführte schnelle Fourier -Transformation (FFT) revolutionierte DSP durch machte diskrete Fourier -Transformationen (DFTS) schneller und praktischer.FFT ermöglicht Vorgänge wie Korrelation und Faltung und kann in Hardware oder Software implementiert werden.Andere Algorithmen wie Walsh oder zahlentheoretische Transformationen verbessern die Signalanalyse weiter und zeigen, wie sich mathematische Prinzipien zu praktischen Werkzeugen entwickeln.

Spektrumanalyse

Die Spektrumanalyse untersucht die Signaleigenschaften in der Frequenzdomäne, die sowohl auf deterministische (genau definierte) als auch auf zufällige (statistische) Signale angewendet werden.Für zufällige Signale werden Methoden wie Mittelwert, Varianz und Leistungsspektraldichte verwendet, um Erkenntnisse zu extrahieren.Schätzungstechniken spielen eine entscheidende Rolle, insbesondere bei der Arbeit mit begrenzten Datensätzen.Die Spektrumanalyse wird in Bereichen wie Kommunikation, Radar, biomedizinischen Studien und Geophysik verwendet, wobei die Vielseitigkeit der DSP betont.

Sprachsignalverarbeitung

Die Sprachsignalverarbeitung konzentriert sich auf Aufgaben wie Spracherkennung, Synthese, Verbesserung und Komprimierung.Diese Anwendungen erfordern fortschrittliche Algorithmen und schnelle Hardware, um die Verarbeitung zu bewältigen und Innovationen in intelligenten Systemen, Robotik und KI-gesteuerten Technologien zu unterstützen.

Bildsignalverarbeitung

Die Bildsignalverarbeitung ist in Feldern wie medizinischer Bildgebung, Meteorologie und autonomen Fahrzeugen wichtig.Die Schlüsseltechniken umfassen Bildverbesserung, Wiederherstellung, Segmentierung, Erkennung, Kodierung und Rekonstruktion.Dieses Feld entwickelt sich schnell und spiegelt die technologischen Fortschritte und den wachsenden Bedarf an hoch entwickelte Bildanalyse wider.

Vibrationssignalverarbeitung

In Branchen wie Automobil, Luft- und Raumfahrt und Konstruktion ist die Verarbeitung der Vibrationssignale gut zur Analyse des Systemverhaltens.Techniken wie modale Analyse extrahieren Parameter wie Steifheit und Dämpfung, Unterstützung von Sicherheitsverbesserungen und Leistungsoptimierung.

Geophysikalische Verarbeitung

Die geophysikalische Verarbeitung wird in der seismischen Erforschung verwendet, um unterirdische Mineralablagerungen durch Analyse reflektierter Wellen aus künstlichen Schocks zu identifizieren.Fortgeschrittene Methoden wie die Entfaltung und homomorphe Filterung helfen dabei, komplexe geologische Daten zu interpretieren und die Forschung in diesem Bereich voranzutreiben.

Biomedizinische Signalverarbeitung

Die biomedizinische Signalverarbeitung wendet DSP auf Felder wie Neurologie und Genetik mit Techniken wie EEG, EKG und Röntgen-Tomographie an.Aufstrebende Ansätze, die von neuronalen Prozessen inspiriert sind, versprechen zukünftige Durchbrüche, bei denen Technologie und Biologie nahtloser verschmelzen.
