EEPROM vs. Flash: Welchen Speichertyp sollten Sie verwenden?

Bei der Arbeit mit elektronischen Geräten stößt man häufig auf verschiedene Arten von Speicher. Wenn Sie wissen, wie sie sich unterscheiden, können Sie bessere Entscheidungen treffen.EEPROM und Flash-Speicher werden beide zum Speichern von Daten ohne Strom verwendet, sie verarbeiten Daten jedoch auf unterschiedliche Weise.Das eine konzentriert sich auf kleine und präzise Aktualisierungen, während das andere auf größeren Speicher und häufige Nutzung ausgelegt ist.Wenn Sie wissen, wie die einzelnen Funktionen funktionieren und wo sie passen, können Sie leichter die richtige Option für Ihre Anforderungen auswählen.

Katalog

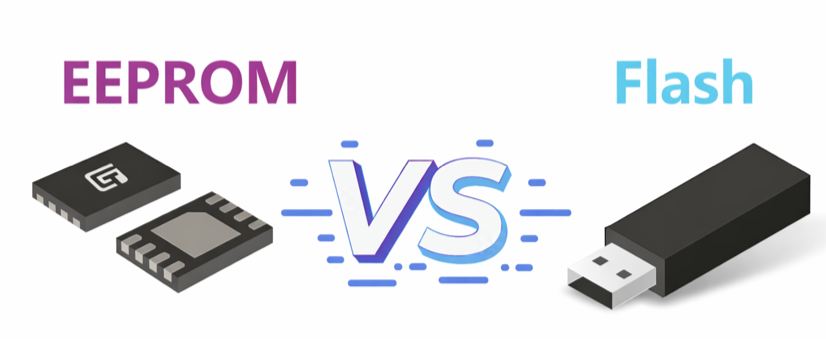

Abbildung 1. EEPROM vs. Flash-Speicher

Was ist EEPROM?

EEPROM oder Electrically Erasable Programmable Read-Only Memory ist ein Speichertyp, der Daten auch dann speichert, wenn die Stromversorgung unterbrochen wird.Es wird in elektronischen Systemen verwendet, in denen bestimmte Informationen auch nach dem Ausschalten des Geräts verfügbar bleiben müssen.

Daten im EEPROM können mithilfe elektrischer Signale geschrieben, gelöscht und aktualisiert werden, wobei Änderungen direkt auf bestimmte Datenorte und nicht auf den gesamten Speicher angewendet werden.Dadurch können kleine Datenmengen geändert werden, ohne dass sich dies auf die restlichen gespeicherten Informationen auswirkt. Dies eignet sich für Fälle, in denen Aktualisierungen erforderlich sind, aber nicht häufig durchgeführt werden.

EEPROM wird üblicherweise zum Speichern von Konfigurationseinstellungen, Kalibrierungsdaten und Systemparametern verwendet.Diese Werte müssen bei jedem Einschalten des Geräts genau und zugänglich bleiben, um einen konsistenten Betrieb über verschiedene Verwendungszwecke hinweg sicherzustellen.

Was ist Flash-Speicher?

Flash-Speicher ist eine Art nichtflüchtiger Speicher, der dazu dient, größere Datenmengen zu speichern und diese Daten auch dann beizubehalten, wenn die Stromversorgung unterbrochen wird.Es wird häufig in modernen elektronischen Geräten verwendet, in denen eine zuverlässige Speicherung mit hoher Kapazität erforderlich ist.

Diese Art von Speicher findet sich häufig in USB-Laufwerken, Solid-State-Laufwerken, Smartphones, Speicherkarten und anderen digitalen Systemen.Seine Struktur ermöglicht die Speicherung von Daten in gruppierten Abschnitten statt in einzelnen Einheiten, was die Verarbeitung großer Datenmengen effizienter macht.

Der Flash-Speicher nutzt die Datenverarbeitung auf Blockebene, wobei Daten in Blöcken fester Größe statt in einzelnen Bytes geschrieben und gelöscht werden.Dieser Ansatz unterstützt eine höhere Speicherdichte und eignet sich für Anwendungen, bei denen in alltäglichen elektronischen Geräten häufig Daten gespeichert und abgerufen werden müssen.

Wie EEPROM und Flash-Speicher funktionieren

Sowohl EEPROM- als auch Flash-Speicher speichern Daten, indem sie die elektrische Ladung innerhalb einer Struktur namens Floating Gate steuern.Das Vorhandensein oder Fehlen dieser Ladung bestimmt, ob ein Bit als 0 oder 1 gelesen wird. Daten werden geschrieben, indem eine Spannung angelegt wird, um Elektronen in das Floating-Gate zu bewegen, während beim Löschen die gespeicherte Ladung entfernt wird, um die Zelle zurückzusetzen.

EEPROM-Funktionsprinzip

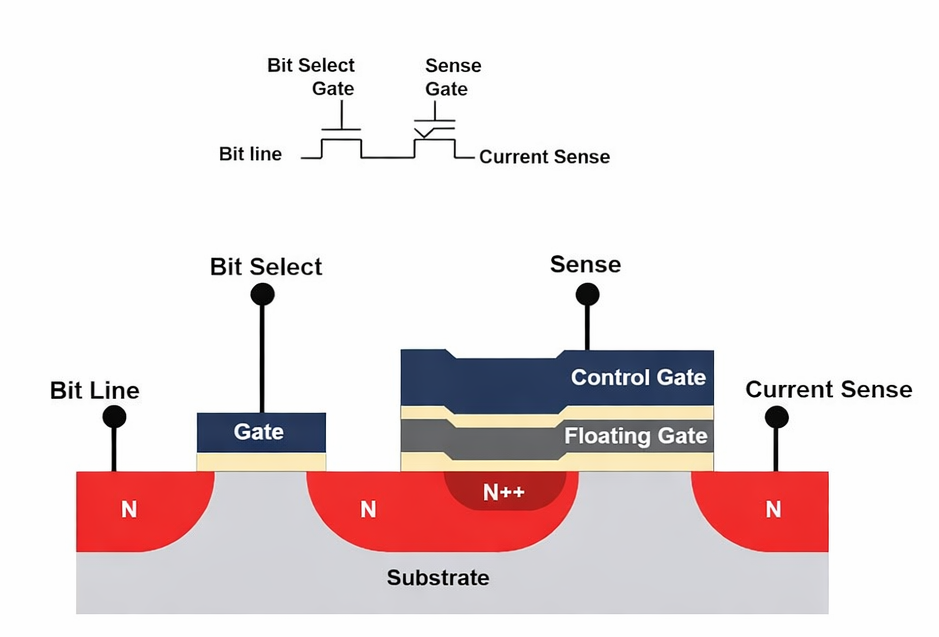

Abbildung 2. EEPROM-Funktionsprinzip

EEPROM funktioniert, indem es die Anwendung elektrischer Änderungen auf einzelne Speicherzellen ermöglicht.Jede Zelle kann unabhängig beschrieben oder gelöscht werden, indem die in ihrem Floating-Gate gespeicherte Ladung angepasst wird.Dies bedeutet, dass nur der erforderliche Datenort aktualisiert wird, während der Rest der gespeicherten Daten unverändert bleibt.

Durch dieses Maß an Kontrolle eignet sich EEPROM für Situationen, in denen kleine Datenmengen sorgfältig geändert werden müssen.Da Änderungen auf einer sehr feinen Ebene vorgenommen werden, ist der Prozess präziser, was zuverlässige Aktualisierungen für bestimmte im Speicher gespeicherte Werte unterstützt.

Funktionsprinzip des Flash-Speichers

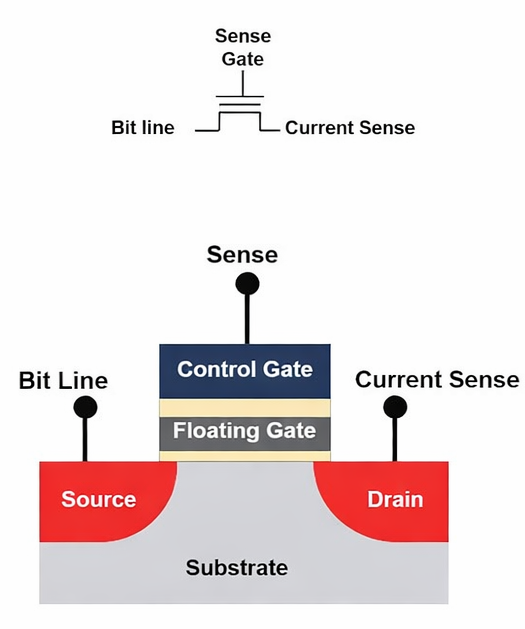

Abbildung 3. Funktionsprinzip des Flash-Speichers

Flash-Speicher verwenden eine ähnliche Floating-Gate-Struktur, verarbeiten Daten jedoch in gruppierten Abschnitten und nicht in einzelnen Zellen.Bevor neue Daten geschrieben werden können, muss zunächst ein ganzer Speicherblock gelöscht werden.Dieser Vorgang löscht alle Zellen in diesem Block auf einmal, auch wenn nur ein kleiner Teil aktualisiert werden muss.

Aufgrund dieses Ansatzes ist Flash-Speicher effizienter, wenn mit großen Datenmengen gearbeitet wird.Bei kleinen Änderungen ist es jedoch weniger flexibel, da die Änderung eines einzelnen Werts möglicherweise das Umschreiben eines größeren Abschnitts erfordert.Dieses Verhalten beeinflusst die Leistung in verschiedenen Anwendungen, insbesondere bei solchen, die eine häufige oder umfangreiche Datenspeicherung erfordern.

Vergleich zwischen EEPROM und Flash-Speicher

EEPROM	Flash-Speicher
Löscht und schreibt Daten auf Byte-Ebene und ermöglicht so direkte Aktualisierungen an bestimmten Speicherorten	Löscht Daten blockweise vor dem Schreiben und wirkt sich dabei auf eine Gruppe von Speicherzellen gleichzeitig aus
Schneller bei kleinen Aktualisierungen, da nur ausgewählte Bytes geändert werden	Langsamer für kleine Aktualisierungen aufgrund der Blocklöschungsanforderung, aber effizient für große Datenübertragungen
Im Allgemeinen stabil und konsistent für den Zugriff auf kleine Datenmengen	Optimiert für das schnelle Lesen großer Datenblöcke
Begrenzte Kapazität, wird normalerweise für die Speicherung kleiner Datenmengen verwendet	Hohe Kapazität, geeignet zum Speichern großer Datenmengen
Verwaltet gespeicherte Daten unter normalen Bedingungen zuverlässig über lange Zeiträume	Bietet außerdem eine lange Datenaufbewahrung mit Optimierung für große Speichersysteme
Hohe Ausdauer für wiederholte Aktualisierungen auf Byte-Ebene bei begrenzter Speichergröße	Hohe Gesamtausdauer, unterstützt durch Wear-Leveling über alle Speicherblöcke hinweg
Höhere Kosten aufgrund geringerer Speicherdichte	Niedrigere Kosten aufgrund höherer Dichte und skalierbarem Speicher
Verwendet üblicherweise serielle Schnittstellen wie I2C oder SPI für die Kommunikation	Nutzt je nach Design eine größere Auswahl an Schnittstellen, einschließlich paralleler und serieller Schnittstellen
Wird zum Speichern von Konfigurationsdaten, Kalibrierungswerten und Systemparametern verwendet	Wird in Massenspeichergeräten wie SSDs, USB-Laufwerken und eingebetteten Speichern verwendet
Hohe Flexibilität für kleine und präzise Datenänderungen	Weniger flexibel für kleine Aktualisierungen, aber effizient für Massendatenvorgänge

Vor- und Nachteile von EEPROM und Flash

Typ	Vorteile	Einschränkungen
EEPROM	Ermöglicht Präzise Aktualisierungen auf Byte-Ebene	Begrenzt Speicherkapazität
	Unterstützt zuverlässige kleine Datenänderung	Höher Kosten pro Bit
	Tut Es ist kein Blocklöschen vor dem Schreiben erforderlich	Langsamer für große Datenmengen
	Stabil Datenaufbewahrung für kritische Werte	Begrenzt Schreibausdauer pro Zelle
	Geeignet für Updates mit niedriger Frequenz	Ineffizient zur Massendatenspeicherung
Blitz	Unterstützt hohe Speicherkapazität	Erfordert Blocklöschung vor dem Schreiben
	Niedriger Kosten pro Bit	Weniger flexibel für kleine Datenänderungen
	Schnell Leseleistung für große Datenmengen	Langsamer für kleine Updates
	Hoch Datendichte	Leistung beeinträchtigt durch häufige kleine Schreibvorgänge
	Verschleißausgleich verlängert die Lebensdauer	Erfordert komplexe Speicherverwaltung
	Passend für häufige Datenspeicherung	Empfindlich zu wiederholten Löschzyklen
	Skalierbar und kompaktes Aufbewahrungsdesign	Risiko von Datenproblemen bei Schreibvorgängen bei Stromausfall

Anwendungen von EEPROM und Flash-Speicher

EEPROM- und Flash-Speicher werden in elektronischen Systemen basierend auf der Art und Weise verwendet, wie Daten gespeichert und aktualisiert werden, wobei EEPROM kleine und präzise Daten verarbeitet, während Flash-Speicher größere Speicherkapazitäten und häufige Datennutzung unterstützt.

Anwendungen von EEPROM

Abbildung 4. EEPROM-Anwendungen

EEPROM wird häufig in eingebetteten Systemen und steuerungsbasierten Geräten verwendet, in denen kleine, aber kritische Daten zuverlässig gespeichert werden müssen.Es ist häufig in mikrocontrollerbasierten Systemen zu finden, die Geräteeinstellungen, Kalibrierungswerte und Betriebsparameter verwalten.Dazu gehören Industrieanlagen, intelligente Messgeräte und Geräte für das Gesundheitswesen, bei denen gespeicherte Werte über einen längeren Zeitraum hinweg genau bleiben müssen.

Es wird auch in Unterhaltungselektronik und Geräten wie Fernsehern, Waschmaschinen und Kühlschränken verwendet, um Systemkonfigurationen und benutzerdefinierte Einstellungen zu speichern.In tragbaren Geräten und Peripheriegeräten hilft EEPROM dabei, wichtige Daten zu speichern, die für den ordnungsgemäßen Betrieb erforderlich sind, insbesondere in Systemen, die nach dem Aus- und Einschalten ein konsistentes Verhalten erfordern.

Anwendungen von Flash-Speicher

Abbildung 5. Flash-Speicheranwendungen

Flash-Speicher werden in Systemen eingesetzt, die eine hohe Speicherkapazität und häufigen Datenzugriff erfordern.Es wird häufig in Speichergeräten wie USB-Laufwerken, Solid-State-Laufwerken, Speicherkarten und Smartphones verwendet, wo es Betriebssysteme, Anwendungen und Benutzerdaten speichert.

Es wird auch in eingebetteten Systemen zum Speichern von Firmware und Anwendungscode verwendet, insbesondere in Geräten, die zuverlässigen und skalierbaren Speicher benötigen.Flash-Speicher sind in Laptops, Servern und Hybridspeichersystemen vorhanden und unterstützen dort den schnellen Datenzugriff und die effiziente Verarbeitung großer Datenmengen.

So wählen Sie zwischen EEPROM und Flash-Speicher

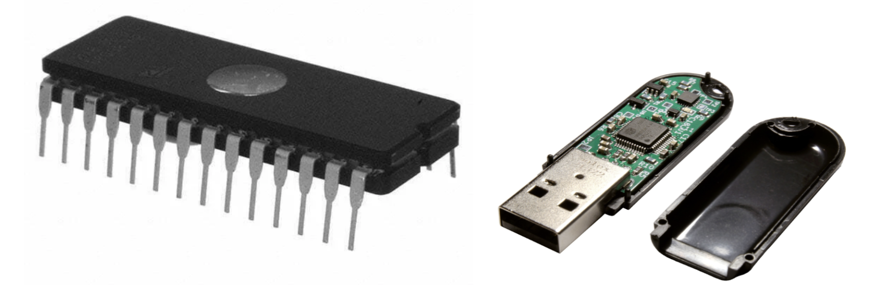

Abbildung 6. Beispiele für EEPROM- und Flash-Geräte

Bei der Wahl zwischen EEPROM und Flash-Speicher kann die Entscheidung je nach Budget und Anwendungsfall vereinfacht werden.Wenn Das Budget ist flexibler und das System erfordert häufige Anfragen, kleine Datenaktualisierungen wie Konfigurationseinstellungen, Kalibrierungsdaten oder Parameter, EEPROM ist aufgrund seiner Schreibfähigkeit auf Byte-Ebene und der höheren Schreibdauer die bessere Option.Wenn Das Budget ist begrenzt oder das Design muss größere Datenmengen speichern wie Firmware oder Protokolle, Flash-Speicher ist besser geeignet, da es eine höhere Dichte und geringere Kosten pro Bit bietet.

Berücksichtigen Sie bei praktischen Designs auch die Schreibgeschwindigkeit, die Löschmethode (Byte vs. Block), den Stromverbrauch und die Systemkomplexität.EEPROM ist einfacher zu verwalten kleine Updates, während Flash effizienter ist Massenspeicher und weniger häufige Schreibvorgänge.

Fazit

Sowohl EEPROM als auch Flash-Speicher speichern Daten ohne Strom, sind jedoch für unterschiedliche Aufgaben konzipiert.EEPROM eignet sich gut für kleine, präzise Aktualisierungen, während Flash-Speicher größere Speicherkapazitäten und häufige Datennutzung bewältigt.Jeder Typ hat seine eigenen Stärken, wodurch er für bestimmte Anwendungen geeignet ist.Wenn Sie verstehen, wie sie sich unterscheiden, können Sie besser entscheiden, welches Ihren Anforderungen entspricht.Indem Sie sich ansehen, wie Daten gespeichert, aktualisiert und abgerufen werden, können Sie den richtigen Speicher für bessere Leistung und Zuverlässigkeit auswählen.
