ZuhauseBlogEP3C55F484C8N: Funktionen, Spezifikationen und Anwendungen
auf 2025/01/28 1,440

EP3C55F484C8N: Funktionen, Spezifikationen und Anwendungen

Die programmierbaren Gate -Arrays (FPGAs) sind wichtig für die Gestaltung flexibler und spezialisierter Chips.Die EP3C55F484C8N aus der Cyclone® III -FPGA -Familie von Intel ist ein herausragendes Beispiel für eine solche Technologie.Es kombiniert eine starke Leistung, einen geringen Energieverbrauch und die Erschwinglichkeit, was es zu einer intelligenten Wahl für große, budgetfreundliche Projekte macht.In diesem Handbuch werden die Funktionen, Verwendungsmöglichkeiten und Setup -Anweisungen für den EP3C55F484C8N untersucht und einen gründlichen Überblick darüber, was es für verschiedene technische Anforderungen effektiv macht.

Katalog

1. EP3C55F484C8N Beschreibung
2. EP3C55F484C8N CAD -Modelle
3. EP3C55F484C8N -Spezifikationen
4. EP3C55F484C8N -Funktionen
5. EP3C55F484C8N -Anwendungen
6. EP3C55F484C8N Ähnliche Teile
7. Wie verwendet ich EP3C55F484C8N?
8. EP3C55F484C8N -Vorteile
9. EP3C55F484C8N Hersteller
10. Schlussfolgerung

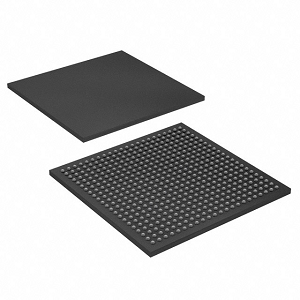

 EP3C55F484C8N

EP3C55F484C8N Beschreibung

Der EP3C55F484C8N ist Teil der Cyclone® III-FPGA-Familie von Intel, die entwickelt wurde, um eine Mischung aus Funktionalität, geringem Stromverbrauch und Kosteneffizienz zu ermöglichen.Dieses Modell verfügt über 55.856 Logikelemente und arbeitet mit einer maximalen Frequenz von 472,5 MHz, die in einem 484-poligen Fine-Pitch Ball-Grid-Array (FBGA) -Paket (FBGA) untergebracht sind.Es erfüllt auch umweltfreundliche Standards, da es bleitfrei und ROHS-konform ist.

Diese FPGA wurde mithilfe von TSMC-TSMC-Prozesstechnologie von TSMC entwickelt, die den Stromverbrauch maximiert und die Leistung maximiert und die Leistung maximiert.Die Cyclone® III -Familie gibt es in zwei Varianten: dem Standard -Cyclone III, der sich auf niedrige Kosten und Leistung konzentriert, und den Cyclone III LS, das robuste Sicherheitsmerkmale zum Schutz vor Manipulationen, Reverse -Engineering und Klonierung hinzufügt.Der EP3C55F484C8N fällt unter die Kategorie Cyclone III und bietet eine erhebliche Leistung mit geringer Leistung.

Wenn Sie eine Massenbestellung aufgeben möchten, ist die EP3C55F484C8N auf jeden Fall Ihre Aufmerksamkeit wert.Es vereint fortgeschrittene Funktionen und erfüllt strenge Kraft- und Umweltstandards, was es zu einer herausragenden Wahl macht.

Bestellinformationen:

Parameter
Wert
Familienunterschrift
EP3C (Cyclone III)
Gerätetyp
55
Paketart
F (Fineline Ball-Grid-Array)
Stiftanzahl
484
Betriebstemperatur
C (kommerziell: 0 ° C bis 85 ° C)
Geschwindigkeitsqualität
8 (am schnellsten: 6 < 7 < 8)
Optionales Suffix
N (leitfreies Gerät)

EP3C55F484C8N CAD -Modelle

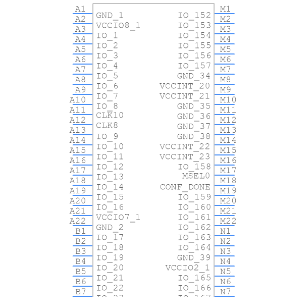

EP3C55F484C8N Symbol

EP3C55F484C8N -Symbol

EP3C55F484C8N Footprint

EP3C55F484C8N Footprint

EP3C55F484C8N 3D Model

EP3C55F484C8N 3D -Modell

EP3C55F484C8N -Spezifikationen

Typ
Parameter
Hersteller
Altera/Intel
Serie
Cyclone® III
Verpackung
Tablett
Teilstatus
Aktiv
Anzahl der Labors/CLBs
3491
Anzahl der logischen Elemente/Zellen
55856
Gesamt -Ram -Bits
2396160
Anzahl von i/o
327
Spannung - Versorgung
1,15 V ~ 1,25 V
Montagetyp
Oberflächenhalterung
Betriebstemperatur
0 ° C ~ 85 ° C (TJ)
Paket / Fall
484-bga
Lieferantengerätepaket
484-FBGA (23x23)
Grundproduktnummer
EP3C55

EP3C55F484C8N -Funktionen

Logikelemente: Das Gerät umfasst 55.856 Logikelemente, die komplexe digitale Berechnungen und Logikvorgänge ermöglichen, sodass es für eine Vielzahl von Anwendungen von der Elektronik bis zur industriellen Automatisierung geeignet ist.

Eingebetteter Gedächtnis: Es verfügt über 2.396.160 Bit eingebettete Speicher, der ausreichend Platz für die Datenspeicherung und effiziente Verarbeitung bietet, ohne dass externe Speicherkomponenten erforderlich sind.

Anzahl der E/O -Stifte: Das FPGA bietet 327 Eingangs-/Ausgangsnadeln und ermöglicht mit anderen Komponenten in einem System umfangreiche Konnektivitäts- und Schnittstellenoptionen für hoch integrierte elektronische Designs.

Paketart: Dieses Modell ist in einem 484-poligen Fineline Ball-Grid-Array-Paket (FBGA) erhältlich, das dichte, kompakte Board-Designs unterstützt und die allgemeine Zuverlässigkeit und Leistung der Hardware verbessert.

Betriebsspannung: Der EP3C55F484C8N, der in einem Spannungsbereich von 1,15 V bis 1,25 V betrieben wird, ist für Anwendungen mit geringer Leistung ausgelegt, um den Gesamtverbrauch des Systems zu verringern, in das er integriert ist.

Betriebstemperaturbereich: Mit einem funktionellen Temperaturbereich von 0 ° C bis 85 ° C kann diese FPGA unter einer Vielzahl von Umgebungsbedingungen effektiv arbeiten, was es für den Einsatz sowohl in gewerblichen als auch in industriellen Umgebungen geeignet ist.

E/A -Standards Unterstützung: Das Gerät unterstützt mehrere E/A-Standards, einschließlich LVTTL, LVCMOS, SSTL, HSTL, PCI und PCI-X.Diese Funktion gewährleistet die Kompatibilität mit einer Vielzahl bestehender und neuer Technologien und verbessert die Flexibilität und Anpassungsfähigkeit des Designs.

Phasenverriegelungsschleifen (PLLS): Ausgestattet mit vier Phasenschleifen, kann der EP3C55F484C8N eine präzise Takt-Management und die Frequenzsynthese liefern, wodurch die Timing-Integrität in Hochgeschwindigkeits-Digitalkreisen aufrechterhalten wird.

Heizdocketing-Unterstützung: Das FPGA unterstützt die heiße Erschütterung und ermöglicht es, elektronische Komponenten auszutauschen oder hinzugefügt zu werden, ohne das System abzusetzen.Diese Fähigkeit ist für Systeme wertvoll, die eine hohe Verfügbarkeit und minimale Ausfallzeiten erfordern.

EP3C55F484C8N -Anwendungen

Künstliche Intelligenz (KI): Diese FPGA ist ideal für KI -Anwendungen wie Algorithmen für maschinelles Lernen und die Verarbeitung neuronaler Netzwerke aufgrund seiner hohen Logikdichte und des erheblichen eingebetteten Speichers, wodurch effiziente Datenbearbeitungs- und Verarbeitungsaufgaben ermöglicht werden.

5G -Technologie: Das Gerät wird in 5G-Infrastruktur verwendet, einschließlich Basisstationen und Netzwerkausrüstung, bei denen die Hochgeschwindigkeitsverarbeitungsfunktionen für die Behandlung hoher Datenraten und Niedrig-Latenz-Kommunikation erforderlich sind.

Cloud Computing: In Cloud Computing -Umgebungen verbessert der EP3C55F484C8N die Leistung durch Hardwarebeschleunigung und verbessert die Verarbeitungsgeschwindigkeit und die Effizienz für komplexe Berechnungen.

Unterhaltungselektronik: Sein Stromverbrauch und die Kostenwirksamkeit machen es für Verbrauchergeräte wie Digitalkameras, Spielekonsolen und Heimautomationssysteme geeignet, bei denen Effizienz und kompakte Integration der Schlüssel sind.

Drahtlose Kommunikation: Das FPGA unterstützt eine Reihe von E/A -Standards und macht sie für verschiedene drahtlose Kommunikationstechnologien und -geräte anpassbar, wodurch die Konnektivitäts- und Datenübertragungsfunktionen verbessert werden.

Industrieautomatisierung: Im Industriesektor wird diese FPGA in Automatisierungssystemen, Robotik und Steuerungssystemen für die operative Konsistenz und Präzision verwendet.

Internet der Dinge (IoT): Seine Flexibilität und der geringe Stromverbrauch machen den EP3C55F484C8N für IoT-Geräte, einschließlich intelligenter Sensoren und vernetzten Geräte, gut geeignet, was verbesserte Konnektivität und intelligente Funktionen erleichtert.

Medizinprodukte: Die FPGA ist für medizinische Geräte von Vorteil, insbesondere in der Bildgebung und Diagnose, bei denen ihre Verarbeitungsleistung eine hochauflösende Bildgebung und Datenverarbeitung für genaue Diagnostik ermöglicht.

EP3C55F484C8N Ähnliche Teile

EP3C55F780C6N

EP3C40U484I7

EP3C55F484I7

Wie benutze ich EP3C55F484C8N?

Beginnen Sie damit, die Funktionen von EP3C55F484C8N kennenzulernen.Es verfügt über 55.856 Logikelemente, 260 Speicherblöcke und andere Funktionen wie Multiplikatoren und PLLs.Das Verständnis dieser Spezifikationen hilft Ihnen dabei, effizient zu entwerfen und die Ressourcen der FPGA ordnungsgemäß zu nutzen.Sie benötigen die Quartus II -Software von Intel, um an diesem FPGA zu arbeiten.Installieren Sie es und nehmen Sie sich einige Zeit, um seine verschiedenen Funktionen zum Erstellen und Programmieren Ihres Designs zu lernen.Sie können Ihr Design mit VHDL oder Verilog beginnen, die Sprachen für die Beschreibung digitaler Schaltungen sind, oder einen grafischen Ansatz mit dem schematischen Editor von Quartus II verwenden.Stellen Sie sicher, dass Ihr Design in die Ressourcengrenzen der FPGA passt.Simulieren Sie vor dem Laden Ihres Designs in die FPGA, um auf Fehler zu suchen.Beginnen Sie mit einer funktionalen Simulation, um sicherzustellen, dass sie korrekt funktioniert, und führen Sie dann eine Timing -Simulation durch, um sicherzustellen, dass sie auch unter Timing -Einschränkungen zuverlässig funktioniert.

Lassen Sie anschließend die internen Signale Ihres Designs den spezifischen Stiften der FPGA zu.Verwenden Sie das Quartus II -Pin -Planer -Tool, um diese Aufgaben unter Berücksichtigung der Layout- und Signalanforderungen zu erstellen.Kompilieren Sie Ihr Design in Quartus II, um Ihren Code zu synthetisieren, Ihr Design in die FPGA -Architektur einzusetzen und die Programmierdatei zu erstellen, die zum Laden des Designs auf die FPGA erforderlich ist.Sie können jetzt Ihre FPGA mit Methoden wie JTAG oder Active Serial und einem Tool wie dem USB-Blaster für die physische Verbindung programmieren.Wählen Sie die Methode, die am besten zu Ihrem Setup passt.Testen Sie nach dem Programmieren die FPGA in Ihrem System, um festzustellen, ob es wie beabsichtigt funktioniert.Wenn es Probleme gibt, verwenden Sie die in Quartus II verfügbaren Debugging -Tools, z. B. den SignalTap II -Logikanalysator, um sie zu finden und zu beheben.Führen Sie detaillierte Aufzeichnungen über Ihren Entwurfsprozess und Ihre Entscheidungen.Basierend auf dem Feedback Ihrer Tests müssen Sie möglicherweise Ihr Design optimieren und verbessern.

EP3C55F484C8n Vorteile

Niedriger Stromverbrauch

Der EP3C55F484C8N wird unter Verwendung der TSMC-TSMC-Prozesstechnologie von TSMC entwickelt, wodurch der Stromverbrauch des Geräts verringert wird.Dies macht es zu einer idealen Wahl für leistungsempfindliche Anwendungen, bei denen die Aufrechterhaltung eines niedrigen thermischen Fußabdrucks wichtig ist.Das effiziente Leistungsmanagement erweitert auch die Betriebsdauer des Geräts und senkt die Gesamtenergiekosten.

Hohe Integrationsfähigkeit

Diese FPGA verfügt über 55.856 Logikelemente, die eine hohe Integration komplexer Funktionen in einen einzelnen Chip ermöglichen.Diese Fähigkeit vereinfacht das Systemdesign und verbessert die Zuverlässigkeit, indem die Notwendigkeit mehrerer diskreter Komponenten minimiert wird, was zu kompakteren und effizienteren Systemarchitekturen führt.

Flexible E/A -Standards

Der EP3C55F484C8N unterstützt eine breite Palette von E/A-Standards, darunter LVTTL, LVCMOS, SSTL, HSTL, PCI und PCI-X.Diese Flexibilität stellt sicher, dass die FPGA problemlos mit verschiedenen digitalen Systemen und Peripheriegeräten übereinstimmen kann, was sie gleichermaßen an neue und ältere Technologien anpassbar macht.Diese Funktion ist in Umgebungen mit gemischter Technologie von Vorteil, in denen die Interoperabilität von entscheidender Bedeutung ist.

Unterstützung für Hochgeschwindigkeits-Transceiver-Links

Während die Kernspezifikationen von EP3C55F484C8N keine Transceiver enthalten, ist die Cyclone® III-Familie zur Erleichterung der Hochgeschwindigkeitsdatenübertragung und ist mit externen Hochgeschwindigkeits-Transceiververbindungen kompatibel.Auf diese Weise kann die FPGA in Anwendungen verwendet werden, die einen schnellen Datendurchsatz und Hochgeschwindigkeitskommunikation erfordern, z. B. Rechenzentren und Telekommunikationsgeräte.

Kostengünstige Lösung für eine Vielzahl von Anwendungen

Der EP3C55F484C8N bietet eine kostengünstige Lösung, ohne die Leistung zu beeinträchtigen, was es für eine Vielzahl von Anwendungen geeignet ist, von der Elektronik bis zur industriellen Automatisierung.Die Kombination aus geringen Kosten, hoher Integration und geringem Stromverbrauch senkt die Gesamtkosten und eröffnet neue Möglichkeiten, die innerhalb von knappem Budgetbeschränkungen arbeiten.

EP3C55F484C8N Hersteller

Intel, ein großer Name in der Computertechnologie, erweiterte seine Produktpalette durch den Kauf eines Unternehmens namens Altera im Jahr 2015. Dieser Schritt brachte Feldprogrammiergate -Arrays (FPGAs) in die Angebote von Intel und erhöhte seine Fähigkeit, vielseitige und leistungsstarke Chips zu erstellen.Eine der Produktlinien von Altera, die Intel jetzt verwendet, ist die Cyclone® III -Serie, die Chips wie die EP3C55F484C8N enthält.Diese Chips sind so konzipiert, dass sie weniger Strom verbrauchen, ohne die Leistung zu verlieren, was sie ideal für die Verwendung in Fabrikmaschinen, Autosystemen und alltäglichen Geräten macht.Intel verbessert diese Chips weiter und stellt sicher, dass sie den wachsenden Bedürfnissen moderner elektronischer Geräte entsprechen.Durch die Verbesserung der Art und Weise, wie diese Chips Energie sparen und Aufgaben erledigen, wird Intel fortgeschrittenere und effizientere Geräte.Diese kontinuierliche Verbesserung ist wichtig, da sie Geräte intelligenter, fabrikbetonter automatisierter und Autosysteme sicherer und reaktionsfähiger macht.

Abschluss

Der EP3C55F484C8N -Chip ist für viele Technologieanwendungen aufgrund seines Kostenbetrags, Strom und Funktionalität eine Top -Wahl.Es ist mit nützlichen Funktionen wie vielen Logikelementen, viel Speicher und flexiblen Eingangs-/Ausgaboptionen gepackt.Diese FPGA ist ideal für alles, von KI und fortschrittlichen Mobilfunknetzen bis hin zu intelligenten Geräten und Industrieautomaten.Dieser Leitfaden hat die technischen Details und Vorteile der Verwendung der EP3C55F484C8N sowie praktische Tipps zur Bestimmung dieses Chips in verschiedenen technischen Umgebungen gezeigt.

Datenblatt PDF

EP3C55F484C8N -Datenblätter:

Familienübersicht von Cyclone III.pdf

Cyclone III_Design -Richtlinien.pdf

Virtual JTAG MegaFuntion Guide.pdf

Über uns

ALLELCO LIMITED

Allelco ist ein international berühmter One-Stop Procurement Service Distributor von hybriden elektronischen Komponenten, die sich für die globale elektronische Fertigungs- und Vertriebsbranche, einschließlich globaler Top -500 -OEM -Fabriken und unabhängigen Brokern, umfassende Komponenten -Beschaffungs- und Lieferkettendienste für die globale elektronische Fertigungs- und Vertriebsbranche verpflichtet haben.
Weiterlesen

Schnelle Anfrage

Bitte senden Sie eine Anfrage, wir werden sofort antworten.

Anzahl

Häufig gestellte Fragen [FAQ]

1. Kann EP3C55F484C8N Hochgeschwindigkeitsdatenverarbeitung für Anwendungen auf Unternehmensebene verarbeiten?

Ja, der EP3C55F484C8N ist so ausgelegt, dass die Hochgeschwindigkeitsdatenverarbeitung effizient verarbeitet wird.Die robuste Architektur und Unterstützung für verschiedene E/A -Standards machen es in Umgebungen, die einen schnellen Datendurchsatz fordern, wie Telekommunikations- und Rechenzentren, in der Lage.

2. Wie unterstützt der EP3C55F484C8N Nachhaltigkeit in Tech -Projekten?

Der EP3C55F484C8N von Intel wird mit der TSMC-TSMC-Technologie mit geringer Leistung hergestellt, wodurch der Stromverbrauch und der thermische Fußabdruck Ihrer technischen Projekte verringert werden.Da es ROHS-konform und führendfrei ist, erfüllt es Umweltstandards und trägt zu nachhaltigeren Technologielösungen bei.

3. Gibt es Probleme mit vorhandenen Systemen bei der Integration von EP3C55F484C8N?

Der EP3C55F484C8N unterstützt mehrere E/O-Standards, einschließlich LVTTL, LVCMOS, SSTL, HSTL, PCI und PCI-X, um eine nahtlose Kompatibilität mit neuen und vorhandenen digitalen Systemen zu gewährleisten, was es zu einer anpassbaren Lösung für die verschiedenen technologischen Umgebungen macht.

V.

Die Programmierung der EP3C55F484C8N erfordert die Quartus II -Software von Intel, die eine umfassende Suite von Tools für das FPGA -Design bietet, einschließlich VHDL- und Verilog -Unterstützung.Quartus II ist benutzerfreundlich und bietet sowohl grafische als auch textbasierte Schnittstellen an verschiedenen Entwicklerpräferenzen.

5. Wie erleichtert der EP3C55F484C8N das Systemdesign und die Zuverlässigkeit?

Dank seines 484-pin-Fineline-BGA-Pakets und der Unterstützung für Hot-socketing ermöglicht der EP3C55F484C8N dichte, kompakte Board-Designs und verbessert die Systemzuverlässigkeit.Seine Fähigkeit, ausgetauscht oder aufgerüstet zu werden, ohne das System abzuschalten, verringert die Ausfallzeit und verbessert die Wartungseffizienz.
