Elektrischer Isolator: Funktionsprinzip, Typen und Anwendungen

Elektrische Isolatoren helfen Ihnen, Teile eines elektrischen Systems sicher vom Strom zu trennen.In diesem Artikel erfahren Sie, was ein elektrischer Isolator ist, warum er für die Sicherheit wichtig ist und wie er im Leerlauf funktioniert.Sie werden auch seine Hauptkomponenten, die gebräuchlichen Typen und die Unterschiede zu einem Leistungsschalter verstehen.Am Ende erfahren Sie, wo Isolatoren in elektrischen Anlagen eingesetzt werden.

Katalog

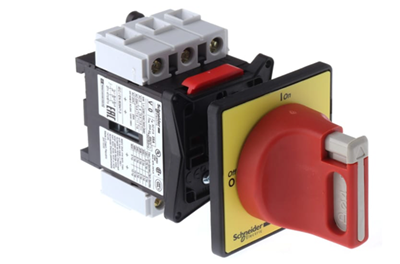

Abbildung 1. Elektrischer Isolator

Was ist ein elektrischer Isolator?

Ein elektrischer Isolator ist ein mechanisches Schaltgerät, mit dem ein Teil eines Stromkreises vollständig von der Stromversorgung getrennt werden kann.Sein Hauptzweck besteht darin, sichere Arbeitsbedingungen zu gewährleisten, indem eine klare und sichtbare Trennung zwischen stromführenden und stromlosen Abschnitten gewährleistet wird.Im Gegensatz zu automatischen Geräten wird ein Isolator manuell bedient und dient nur der Isolierung, nicht der Stromunterbrechung.Es erzeugt eine physische Unterbrechung im Stromkreis, sodass Sie Wartungs- oder Inspektionsarbeiten sicher durchführen können.Elektrische Isolatoren werden häufig in Energiesystemen eingesetzt, um die Sicherheit zu verbessern und einen versehentlichen Kontakt mit stromführenden Komponenten zu verhindern.

Warum sind elektrische Isolatoren wichtig?

Elektrische Isolatoren dienen der Aufrechterhaltung der Sicherheit elektrischer Anlagen, insbesondere bei Wartungs- und Reparaturarbeiten.Sie stellen sicher, dass ein Teil des Stromkreises vollständig getrennt ist, wodurch das Risiko eines Stromschlags oder einer Gerätebeschädigung verringert wird.Durch die Bereitstellung einer sichtbaren offenen Lücke tragen Isolatoren dazu bei, sicherzustellen, dass im isolierten Teil kein Strom fließt.Dies macht es sicherer, sicher an Hochspannungsgeräten zu arbeiten.Elektrische Isolatoren tragen auch dazu bei, eine unbeabsichtigte Stromzufuhr zu verhindern, die in Industrie- und Stromverteilungsumgebungen zu ernsthaften Gefahren führen kann.

Funktionsprinzip des elektrischen Isolators

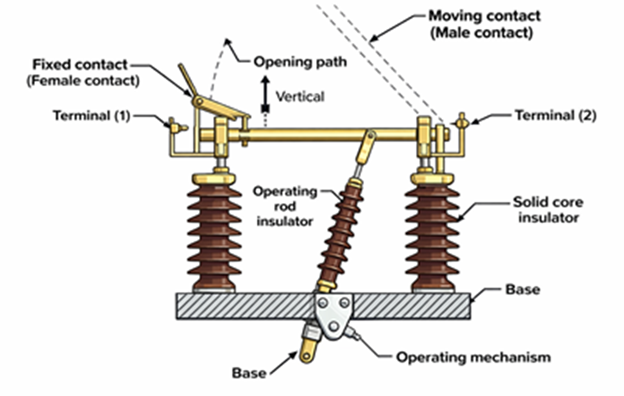

Abbildung 2. Funktionsdiagramm des elektrischen Isolators

Ein elektrischer Isolator arbeitet nur, wenn im Stromkreis kein Laststrom fließt, und sorgt so für sichere Schaltbedingungen.Wenn der Isolator geöffnet wird, trennt sich sein beweglicher Kontakt vom festen Kontakt, um einen freien Luftspalt zu schaffen.Dieser Luftspalt fungiert als sichtbare Barriere, die die elektrische Trennung bestätigt.Der Öffnungsvorgang erfolgt in der Regel über einen mechanischen Betätigungsmechanismus, der eine sanfte und kontrollierte Bewegung ermöglicht.Da im Betrieb kein Strom fließt, entsteht kein Lichtbogen zwischen den Kontakten.Der Isolator bleibt in der geöffneten Position, um die vollständige Isolierung aufrechtzuerhalten, bis er manuell wieder geschlossen wird.Dieses einfache Funktionsprinzip sorgt für eine zuverlässige und sichere Trennung von Stromkreisen.

Komponenten eines elektrischen Isolators

• Fester Kontakt

Der Festkontakt ist ein stationäres leitfähiges Teil, das mit der ankommenden oder abgehenden Leitung verbunden ist.Es bietet einen stabilen Punkt für die elektrische Verbindung, wenn der Isolator geschlossen ist.Diese Komponente ist für den Umgang mit Hochspannung ausgelegt und sorgt für einen zuverlässigen Kontakt mit minimalem Widerstand.

• Beweglicher Kontakt

Der bewegliche Kontakt ist der Teil, der den Stromkreis physisch öffnet oder schließt.Es bewegt sich vom festen Kontakt weg oder auf ihn zu, um die elektrische Verbindung herzustellen oder zu lösen.Sein Design gewährleistet einen reibungslosen Betrieb und eine korrekte Ausrichtung beim Schalten.

• Isolatoren

Isolatoren unterstützen die leitenden Teile und verhindern einen unerwünschten Stromfluss zum Boden oder zur Struktur.Sie bestehen typischerweise aus Porzellan oder Verbundwerkstoffen für eine hohe elektrische Festigkeit.Diese Komponenten bieten auch mechanische Unterstützung, um den richtigen Abstand zwischen spannungsführenden Teilen aufrechtzuerhalten.

• Betriebsmechanismus

Der Betätigungsmechanismus steuert das Öffnen und Schließen des Isolators.Je nach Anwendung kann der Antrieb manuell oder motorisch erfolgen.Dieser Mechanismus sorgt dafür, dass sich die Kontakte im Betrieb sicher und präzise bewegen.

• Grundrahmen

Der Grundrahmen hält alle Komponenten zusammen und sorgt für strukturelle Stabilität.Um die mechanische Belastung des Isolators zu tragen, besteht es meist aus Metall.Der Rahmen sorgt außerdem für die richtige Ausrichtung von Kontakten und Isolatoren.

Arten von elektrischen Isolatoren

Einzelunterbrechungsisolator

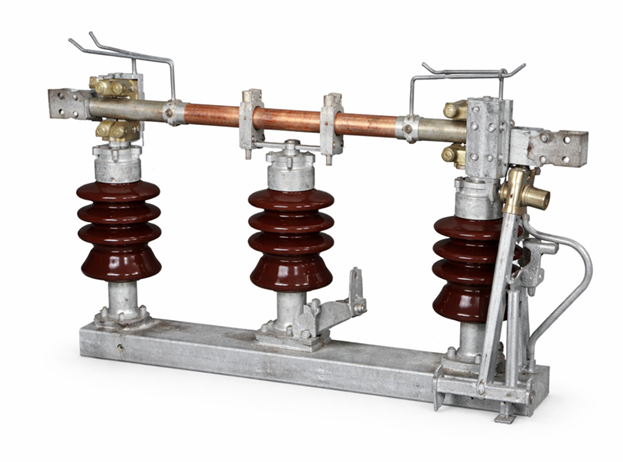

Abbildung 3. Einzelunterbrechungsisolator

Ein Einzelunterbrechungsisolator ist eine Art elektrischer Isolator, der einen Kontakttrennpunkt zum Trennen des Stromkreises verwendet.Es besteht aus einem beweglichen Kontakt, der sich von einem festen Kontakt trennt, um einen einzelnen Luftspalt zu erzeugen.Diese einfache Struktur erleichtert den Betrieb und die Wartung in Standard-Stromversorgungssystemen.Die Kontaktbewegung erfolgt in der Regel horizontal oder rotierend und ermöglicht so eine klare Sicht auf die offene Position.Aufgrund seines unkomplizierten Designs wird es häufig in Mittelspannungs-Umspannwerken und -Verteilungssystemen eingesetzt.Die in der Abbildung gezeigte Ausrüstung spiegelt ihre einfache Kontaktanordnung und kompakte Anordnung wider.Einzelunterbrechungsisolatoren sind ideal für Anwendungen, bei denen Platz- und Kosteneffizienz wichtig sind.

Doppelter Bruchisolator

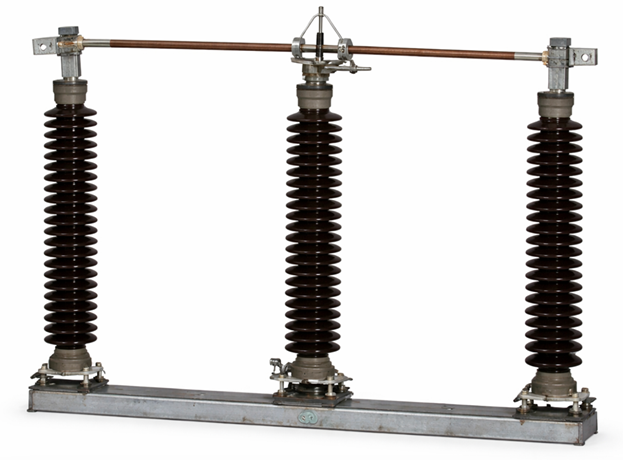

Abbildung 4. Doppelter Bruchisolator

Ein Doppelunterbrechungsisolator ist ein elektrischer Isolator, der im Betrieb zwei getrennte Kontaktstrecken erzeugt.Es verfügt über einen zentralen beweglichen Kontakt, der sich von zwei festen Kontakten auf beiden Seiten trennt und so zwei Isolationspunkte bildet.Dieses Design verbessert die elektrische Isolierung, indem der Abstand zwischen stromführenden Teilen vergrößert wird.Die Bewegung der Kontakte ist ausgeglichen, was die mechanische Stabilität und Leistung verbessert.Es wird häufig in Hochspannungs-Umspannwerken eingesetzt, wo eine stärkere Isolierung erforderlich ist.Die Abbildung veranschaulicht die symmetrische Struktur, die eine effiziente Trennung unterstützt.Doppeltrenner eignen sich für Systeme, die höhere Sicherheitsmargen und zuverlässige Isolierung erfordern.

Stromabnehmer-Isolator

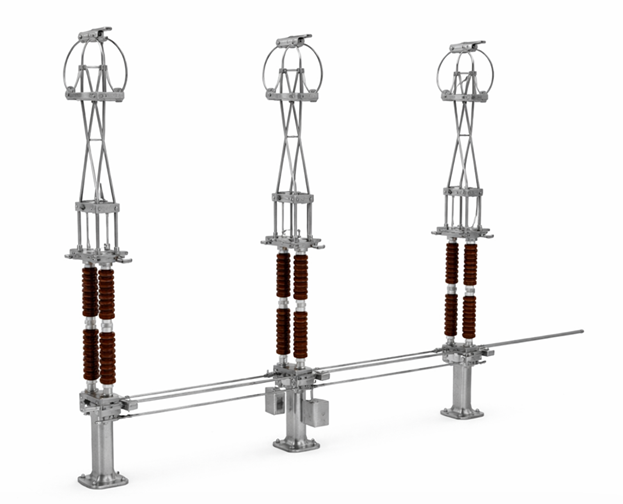

Abbildung 5. Stromabnehmer-Isolator

Ein Stromabnehmertrenner ist eine Art Trenner, der einen vertikalen Hebemechanismus verwendet, um den Stromkreis zu verbinden oder zu trennen.Es verfügt über einen beweglichen Arm, der nach oben ragt, um Kontakt mit einem Oberleitungsleiter herzustellen.Diese vertikale Bewegung ermöglicht eine effiziente Raumnutzung in kompakten Umspannwerken.Die Struktur umfasst Gelenkarme, die sich während des Betriebs ausdehnen und zusammenziehen.Es wird häufig in Hochspannungsanwendungen eingesetzt, bei denen der horizontale Platz begrenzt ist.Die Abbildung zeigt die charakteristische Hubstruktur, die einen vertikalen Schaltvorgang ermöglicht.Stromabnehmertrenner sind ideal für moderne Umspannwerke, die kompakte und flexible Layouts erfordern.

Horizontaler Bruchisolator

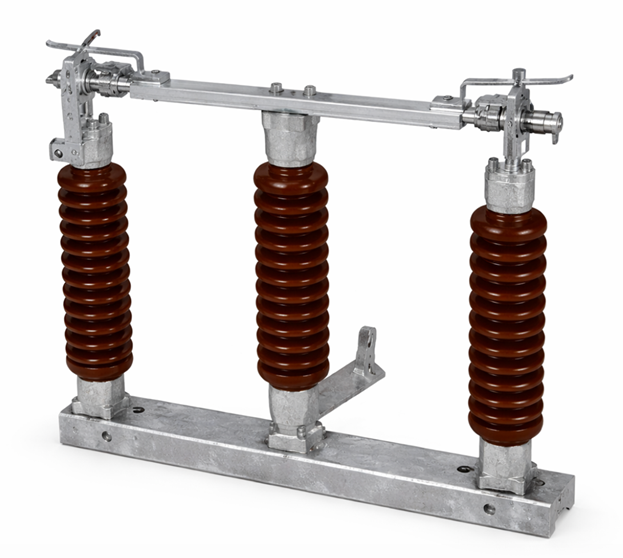

Abbildung 6. Horizontaler Bruchisolator

Ein horizontaler Trennschalter ist ein elektrischer Trenner, bei dem sich der bewegliche Kontakt seitlich öffnet, um den Stromkreis zu trennen.Die Kontakte drehen oder schwenken horizontal, um einen sichtbaren Spalt zwischen ihnen zu erzeugen.Dieser Typ wird aufgrund seines einfachen Aufbaus und der einfachen Wartung häufig in Freiluft-Umspannwerken installiert.Es bietet eine klare Sicht auf die geöffnete Position, was die Betriebssicherheit verbessert.Das Design ermöglicht eine einfache Installation auf tragenden Strukturen mit ausreichendem Abstand.Die Abbildung spiegelt die für diesen Isolatortyp typische seitliche Öffnungsbewegung wider.Horizontaltrennschalter werden häufig in Übertragungs- und Verteilungssystemen eingesetzt.

Vertikaler Bruchisolator

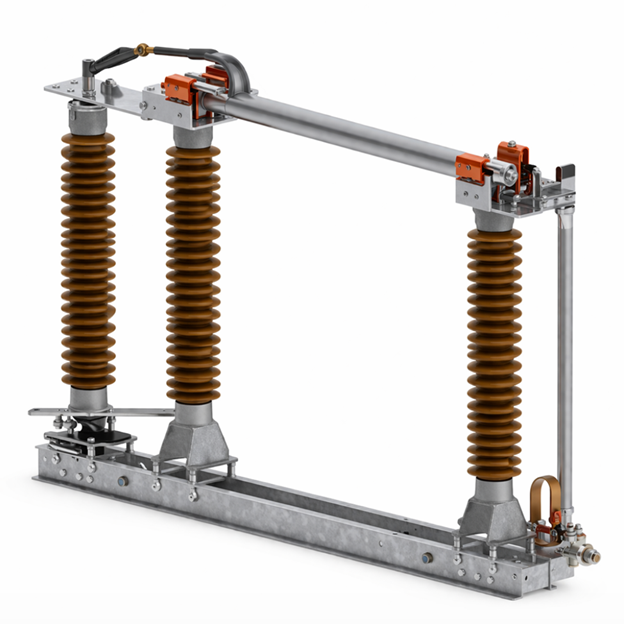

Abbildung 7. Vertikaler Bruchisolator

Ein vertikaler Unterbrechungsisolator ist ein elektrischer Isolator, bei dem sich der bewegliche Kontakt nach oben oder unten öffnet, um eine Isolierung zu erzeugen.Die vertikale Bewegung trägt dazu bei, den horizontalen Platzbedarf für die Installation zu reduzieren.Dieses Design ist in Umspannwerken nützlich, in denen Platzbeschränkungen ein Problem darstellen.Die Kontakte bewegen sich in einer vertikalen Ebene und sorgen so für eine klare und sichtbare Trennung.Es wird häufig in Hochspannungssystemen eingesetzt, wo eine effiziente Raumnutzung erforderlich ist.Die Abbildung verdeutlicht den Aufwärtsöffnungsmechanismus, der diesen Isolatortyp ausmacht.Vertikale Bruchisolatoren werden in kompakten Anordnungen mit begrenzter Bodenfläche bevorzugt.

Elektrischer Isolator vs. Leistungsschalter

Funktion	Elektrisch Isolator	Leistungsschalter
Hauptfunktion	Bietet Physische Trennung eines Stromkreises aus Sicherheitsgründen	Erkennt Fehler und unterbricht den Strom, um das System zu schützen
Operationstyp	Manuell bzw motorbetrieben (nicht automatisch)	Automatisch Auslösung mit optionaler manueller Steuerung
Lasthandhabung	Funktioniert nur bei 0 A (Leerlaufzustand)	Funktioniert unter Volllast- und Fehlerstrombedingungen
Bewertet Unterbrechungskapazität	0 kA (kann nicht Strom unterbrechen)	Typischerweise 6 kA Je nach Typ bis zu 63 kA oder höher
Lichtbogenhandhabung	Kein Bogen Unterdrückungsmechanismus	Verwendet Bogen Abschreckmethoden (Luft, Öl, SF₆ oder Vakuum)
Sicherheitsrolle	Sorgt für Sichtbarkeit Isolierung für Wartungszwecke	Bietet Schutz vor Überlastung und Kurzschluss
Schaltgeschwindigkeit	Langsam (Sekunden, betreiberabhängig)	Schnell (Millisekunden, typischerweise 10–100 ms)
Schutz Fähigkeit	Kein Schutz Funktion	Eingebaut Schutz (Überstrom, Kurzschluss, manchmal Erdschluss)
Typische Verwendung	Wartung Isolations- und Sicherheitsverfahren	Fehlerschutz und betriebliches Schalten
Kontaktieren Sie den Betrieb	Öffnet nur, wenn Der Strom ist bereits Null	Öffnet während Strom fließt (auch Fehlerstrom)
Automatisierungsebene	Niedrig (manuell oder grundlegende Motorsteuerung)	Hoch (Relaisgesteuerte, vollautomatische Anlagen)
Installation Bereich	Installiert in Umspannwerke und Schaltanlagen (Hochspannungsseite)	Verwendet in Umspannwerke, Verteilertafeln und Endbenutzersysteme
Design Komplexität	Einfach mechanische Struktur	Komplexes System mit Sensor-, Auslöse- und Lichtbogenkontrollkomponenten
Wartung Anforderung	Minimal (Inspektion und Reinigung)	Regelmäßig Wartungsbedarf (Kontakte, Mechanik, Lichtbogenkammer)
Isolation Sichtbarkeit	Sorgt für Sichtbarkeit Luftspalt (klare Trennung)	Nicht sichtbar Isolation;erfordert aus Sicherheitsgründen einen separaten Isolator

Vor- und Nachteile elektrischer Isolatoren

Vorteile elektrischer Isolatoren

• Bietet einen deutlich sichtbaren Luftspalt zur Sicherheitsbestätigung

• Hohe Zuverlässigkeit durch weniger bewegliche Teile

• Geringer Wartungsaufwand im Langzeiteinsatz

• Kostengünstig im Vergleich zu aufwendigen Schaltgeräten

• Erhöht die Sicherheit bei Wartungsarbeiten

Nachteile elektrischer Isolatoren

• Kann unter Lastbedingungen nicht betrieben werden

• Kein Lichtbogenlöschmechanismus verfügbar

• Erfordert zusätzliche Geräte wie Leistungsschalter

• Der manuelle Betrieb kann die Schaltzeit verlängern

• Eingeschränkte Funktionalität im Vergleich zu Schutzgeräten

• Nicht zur Störunterbrechung geeignet

Anwendungen elektrischer Isolatoren

1. Umspannwerke

Elektrische Isolatoren werden üblicherweise in Umspannwerken installiert, um Abschnitte von Übertragungsleitungen und Geräten zu isolieren.Sie ermöglichen eine sichere Wartung, indem sie Hochspannungskreise vom Stromnetz trennen.Dies trägt dazu bei, Unfälle zu vermeiden und gewährleistet einen zuverlässigen Anlagenbetrieb.

2. Übertragungs- und Verteilungssysteme

In Energieübertragungsnetzen werden Isolatoren zur Trennung fehlerhafter oder inaktiver Abschnitte eingesetzt.Sie tragen zur Aufrechterhaltung der Systemstabilität bei, indem sie bei Reparaturen bestimmte Leitungen isolieren.Dies verbessert die Gesamteffizienz und Sicherheit der Stromversorgung.

3. Industrielle elektrische Systeme

Industrieanlagen verwenden Isolatoren, um Maschinen und Schalttafeln während der Wartung zu trennen.Dies gewährleistet die Sicherheit der Arbeiter beim Umgang mit elektrischen Geräten.Es trägt außerdem dazu bei, einen unerwarteten Maschinenstart zu verhindern.

4. Schaltstationen

Isolatoren werden in Schaltstationen eingesetzt, um den Stromfluss zwischen verschiedenen Netzwerkabschnitten zu steuern und zu verwalten.Sie bieten eine sichere Möglichkeit, Stromkreise zu isolieren, ohne das gesamte System zu unterbrechen.Dies unterstützt einen flexiblen Systembetrieb.

5. Erneuerbare Energiesysteme

In Solar- und Windkraftanlagen werden Isolatoren eingesetzt, um Module oder Turbinen vom Netz zu trennen.Dies ermöglicht eine sichere Wartung und Inspektion von Anlagen für erneuerbare Energien.Es schützt Techniker auch vor elektrischen Gefahren.

6. Eisenbahnelektrifizierungssysteme

Elektrische Isolatoren werden in Bahnanlagen eingesetzt, um Oberleitungen für Wartungsarbeiten zu isolieren.Sie sorgen dafür, dass Streckenabschnitte vor Reparaturen spannungsfrei geschaltet werden.Dies erhöht die Sicherheit für Wartungspersonal, das an elektrifizierten Schienennetzen arbeitet.

Fazit

Elektrische Isolatoren tragen zur elektrischen Sicherheit bei, indem sie eine klare und zuverlässige Möglichkeit bieten, stromlose Abschnitte von spannungsführenden Stromkreisen zu trennen.Ihr Wert ergibt sich aus ihrem einfachen Design, der sichtbaren Isolierung und dem breiten Einsatz in Umspannwerken, Übertragungssystemen, Industrieanlagen und anderen Energieanwendungen.Verschiedene Isolatortypen sind auf spezifische Installations- und Platzanforderungen ausgelegt, aufgrund ihrer Einschränkungen jedoch nur für das Schalten im Leerlauf geeignet.Das Verständnis ihrer Funktion, Teile, Vorteile und Verwendungsmöglichkeiten hilft bei der Auswahl des richtigen Isolators für einen sicheren und effektiven Systembetrieb.
