Motorkontrolleinheit (ECU): Funktionen, Symptome, Tests und Fehlerbehebung

Ein Motorsteuergerät (ECU) ist wie das Gehirn des Motors Ihres Autos.Es sammelt Informationen von verschiedenen Sensoren rund um den Motor und verwendet diese Informationen, um Dinge wie Kraftstoffverbrauch, Luftstrom und Timing zu steuern.In diesem Leitfaden wird erläutert, wie das ECU funktioniert, den Unterschied zwischen älteren analogen ECUs und modernen digitalen, beschreibt, wie die ECUs in verschiedenen Arten von Fahrzeugen variieren, und hilft Ihnen, zu erkennen, wann Ihr ECU möglicherweise nicht korrekt funktioniert.Es zeigt auch, wie Sie ein ECU mit einem einfachen Tool namens Multimeter testen, wodurch die Fehlerbehebung einfacher und sicherer wird.

Katalog

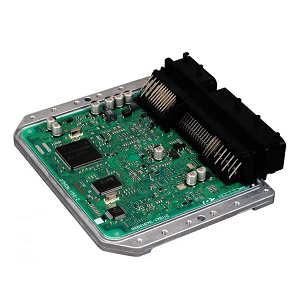

Was ist eine Motorsteuereinheit (ECU)?

Der Motorsteuerungseinheit (ECU) ist ein wichtiger Bestandteil moderner Autos, der dem Motor hilft, reibungslos und effizient zu laufen.Es sammelt Informationen von Sensoren und nimmt schnelle Anpassungen an Dingen wie Kraftstoffverbrauch, Zündzeit und Luftstrom vor.Diese Änderungen helfen dem Motor, gut abzubauen und weniger Kraftstoff zu verwenden.Wenn das ECU nicht ordnungsgemäß funktioniert, kann das Auto Probleme wie eine langsame Beschleunigung, die Verwendung von zu viel Kraftstoff oder sogar einen Motorausfall aufweisen.Das ECU verfügt über mehrere Teile, darunter ein winziger Computerchip, eine Leiterplatte und andere elektronische Stücke.Der Chip führt eine spezielle Software aus, die die Funktionsweise der Engine steuert.Diese Software kann aktualisiert oder geändert werden, um die Leistung des Autos zu verbessern oder Probleme zu beheben.

Engine Control Units (ECUs) können in zwei Haupttypen unterteilt werden, basierend darauf, wie sie Informationen verarbeiten: Analog und digital. Analoges Ecus Verwenden Sie grundlegende elektrische Komponenten wie Widerstände, Kondensatoren und Transistoren, um verschiedene Motorfunktionen zu steuern.Sie arbeiten, indem sie die Spannungsniveaus einstellen, um die Kraftstoffeinspritzung, das Zündzeitpunkt und andere Operationen zu regulieren.Diese Arten von ECUs sind häufig in älteren Fahrzeugen oder einfacheren Motorsystemen zu finden, für die keine schnellen Berechnungen erforderlich sind.Da sie sich auf feste elektrische Schaltkreise verlassen, weisen analoge ECUs nur eine begrenzte Flexibilität auf und können sich nicht leicht an die sich ändernden Fahrbedingungen anpassen.Während sie in früheren Automobilentwürfen effektiv waren, wurden sie hauptsächlich durch fortschrittlichere digitale ECUs in modernen Autos ersetzt.

Digital EcusAndererseits sind viel raffinierter.Sie verwenden leistungsstarke Mikroprozessoren, um Daten von verschiedenen Sensoren rechtzeitig zu sammeln und zu analysieren.Diese ECUs können die Kraftstoffeinspritzung, das Zündzeitpunkt und andere Motorparameter basierend auf Antriebsbedingungen schnell einstellen und die Effizienz und Leistung verbessern.Digitale ECUs können komplexe Berechnungen abwickeln und sie für moderne Fahrzeuge mit fortschrittlichen Motormanagementsystemen benötigen.Da sie mithilfe von Software arbeiten, können andere sie aktualisieren oder ändern, um die Leistung zu verbessern oder neue Vorschriften zu erfüllen.Diese Flexibilität macht das digitale ECUs zu einem großen Bestandteil der heutigen Automobiltechnologie, um eine bessere Kraftstoffeffizienz und niedrigere Emissionen zu gewährleisten.

ECU -Variabilität über verschiedene Fahrzeugmodelle hinweg

Jedes moderne Fahrzeug verfügt über eine Motorsteuereinheit (ECU), mit der der Motor verwaltet wird. Die Komplexität hängt jedoch von der Art des Autos ab.Sportwagen haben fortgeschrittene ECUs, die leistungsstarke Motorsysteme wie Turbolader, variabler Ventilsteuer und unterschiedliche Fahrmodi steuern.Diese ECUs funktionieren sehr schnell und stellen die Motoreinstellungen rechtzeitig an, um Geschwindigkeit, Strom und Leistung zu verbessern.Einige ermöglichen es sogar Fahrern oder Mechanikern, den Motor für Rennen oder eine bessere Kraftstoffeffizienz zu optimieren.Dies hilft Sportwagen, schnell auf Straßenbedingungen und Fahrereingaben zu reagieren, was sie leistungsfähiger und dynamischer macht.

Abbildung 2. ECU -Integration in modernen Fahrzeugen

Auf der anderen Seite verwenden Economy -Autos ein einfacheres ECUs, das sich auf grundlegende Funktionen wie Kraftstoffeinspritzung, Zündzeitung und Emissionskontrolle konzentriert.Diese ECUs sollen die Kraftstoffeffizienz verbessern und sicherstellen, dass der Motor lange reibungslos verläuft.Obwohl sie nicht über die fortgeschrittenen Tuning -Optionen für Sportwagen -ECUs verfügen, spielen sie dennoch eine Rolle, um den Motor ordnungsgemäß funktionieren zu lassen.Unabhängig davon, wie einfach oder komplex ein ECU ist, ist seine Hauptaufgabe immer gleich: Daten von Sensoren zu verarbeiten und schnelle Anpassungen vorzunehmen, die die Effizienz, Leistung und Lebensdauer des Motors verbessern.

Kernfunktionen der Motorsteuereinheit (ECU)

Die Motorsteuereinheit (ECU) ist ein wichtiger Teil des Motors.Es hilft dem Motor, gut zu arbeiten, Kraftstoff effizient zu verwenden und zuverlässig zu bleiben, indem wichtige Funktionen gesteuert werden:

VVT -Steuerung (variabler Ventilsteuerung)

Die Motorsteuereinheit (ECU) ändert den Zeitpunkt, wenn sich die Einlass- und Abgabventile öffnen und in der Nähe der Läufe des Motors verbessern.Durch das Einstellen des Ventil -Timings basierend auf Motorgeschwindigkeit und Antriebsbedingungen hilft das System den Luftstrom reibungsloser in die Zylinder des Motors.Dieser bessere Luftstrom führt zu einer stärkeren Motorleistung ohne zusätzlichen Kraftstoff.Infolgedessen kann der Motor mehr Leistung erzeugen und gleichzeitig effizient sind.Das System liefert auch eine stetige Leistung über verschiedene Geschwindigkeiten hinweg, wodurch sich das Auto beim Beschleunigen reaktionsfähiger anfühlt.Unabhängig davon, ob sich das Fahrzeug im Verkehr langsam bewegt oder auf der Autobahn beschleunigt wird, kann VVT sicherstellen, dass der Motor von seiner besten Seite läuft.Dies macht das Fahren glatter und angenehmer und hilft gleichzeitig dem Motor länger.

Neben der Verbesserung der Stromversorgung hilft VVT dem Motor auch weniger Kraftstoff und weniger Emissionen.Durch sorgfältige Kontrolle, wenn sich die Ventile öffnen und schließen, reduziert das System den Verschwendung von Kraftstoff und lässt den Motor den Kraftstoff vollständiger verbrennen.Dies spart nicht nur Gas, sondern hilft auch, die Verschmutzung zu verringern.Das System senkt schädliche Gase wie Stickoxide (NOx) und unverbrannte Brennstoffpartikel, wodurch das Auto umweltfreundlicher wird.Da sich VVT auf verschiedene Fahrsituationen einstellen kann, wird der Motor effizient läuft, unabhängig davon, ob sich der Fahrer im Stop-and-Go-Verkehr befindet oder mit einer stetigen Geschwindigkeit kreuzt.Aufgrund dieser Vorteile nutzen viele moderne Autos eine VVT ​​-Technologie, um ein gutes Gewalt an Kraftstoffverbrauch und niedrigere Emissionen zu bieten, wodurch Fahrzeuge sowohl leistungsstark als auch effizient sind.

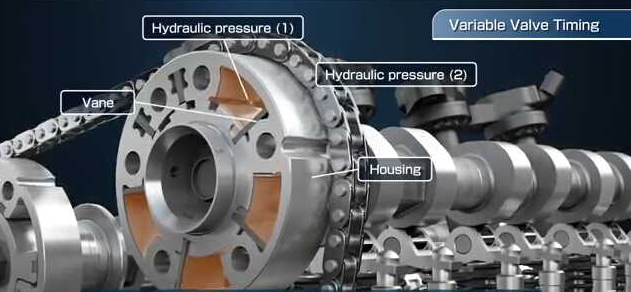

Abbildung 3. VVT -Mechanismus (variabler Ventilsteuerung) und hydraulische Kontrolle

Regulierung der Luftkraftstoffmischung

Die Motorsteuerung (ECU) steuert sorgfältig, wie viel Kraftstoff mit Luft gemischt wird, bevor er in den Motor eintritt.Dies geschieht, indem Informationen von verschiedenen Sensoren verwendet werden, wie z. B. den Mass Air Flow (MAF) -Sensor, der die Luftmenge in den Motor misst.Basierend auf diesen Daten entscheidet das ECU, wie viel Kraftstoff zu injizieren kann, um den Motor reibungslos zu halten.Ziel ist es, den richtigen Gleichgewicht zwischen Luft und Kraftstoff zu halten, was normalerweise etwa 14,7 Teile Luft bis 1 Teil Kraftstoff in Benzinmotoren beträgt.Wenn es zu viel Kraftstoff (ein reichhaltiges Gemisch) gibt, kann es zusätzlichen Kraftstoffverbrauch, Kohlenstoffaufbau und Verschmutzung verursachen.Wenn andererseits zu viel Luft (eine magere Mischung) gibt, kann der Motor im Laufe der Zeit überhitzen oder beschädigt werden.Um diese Probleme zu verhindern, stellt das ECU ständig wie lang und wenn der Kraftstoffeinspritztreibstoff den Kraftstoff sprüht und sicherstellt, dass der Motor den richtigen Mix erhält, je nachdem, ob das Auto beschleunigt, verlangsamt oder eine schwere Last trägt.

Das richtige Luftkraftstoffbetrag ist auch wichtig, um die Verschmutzung zu verringern.Wenn das Gemisch korrekt ist, werden schädliche Gase wie Kohlenmonoxid (CO), Stickoxide (NOx) und unverbrannter Brennstoff (Kohlenwasserstoffe) auf ein Minimum gehalten.Moderne Autos verwenden ein System namens Closed-Loop-Kraftstoffkontrolle, bei dem das ECU Sauerstoffsensoren im Auspuffrohr hört und kleine Änderungen vornimmt, um das Kraftstoffgemisch genau richtig zu halten.Dies hilft dem Auto, strenge Verschmutzungsregeln zu erfüllen und schützt auch wichtige Teile wie den Katalysator, der Abgase reinigt.Neuere Technologien wie direkte Kraftstoffeinspritzung und Timing variabler Ventils tragen ebenfalls dazu bei, dass das Brennstoff effizienter brennt.Mit der Autotechnologie nutzen einige ECUs nun künstliche Intelligenz und maschinelles Lernen, um den Luftstoffmix besser zu kontrollieren, was zu saubereren, Kraftstoffeffizienten und leistungsfähigeren Motoren führt.

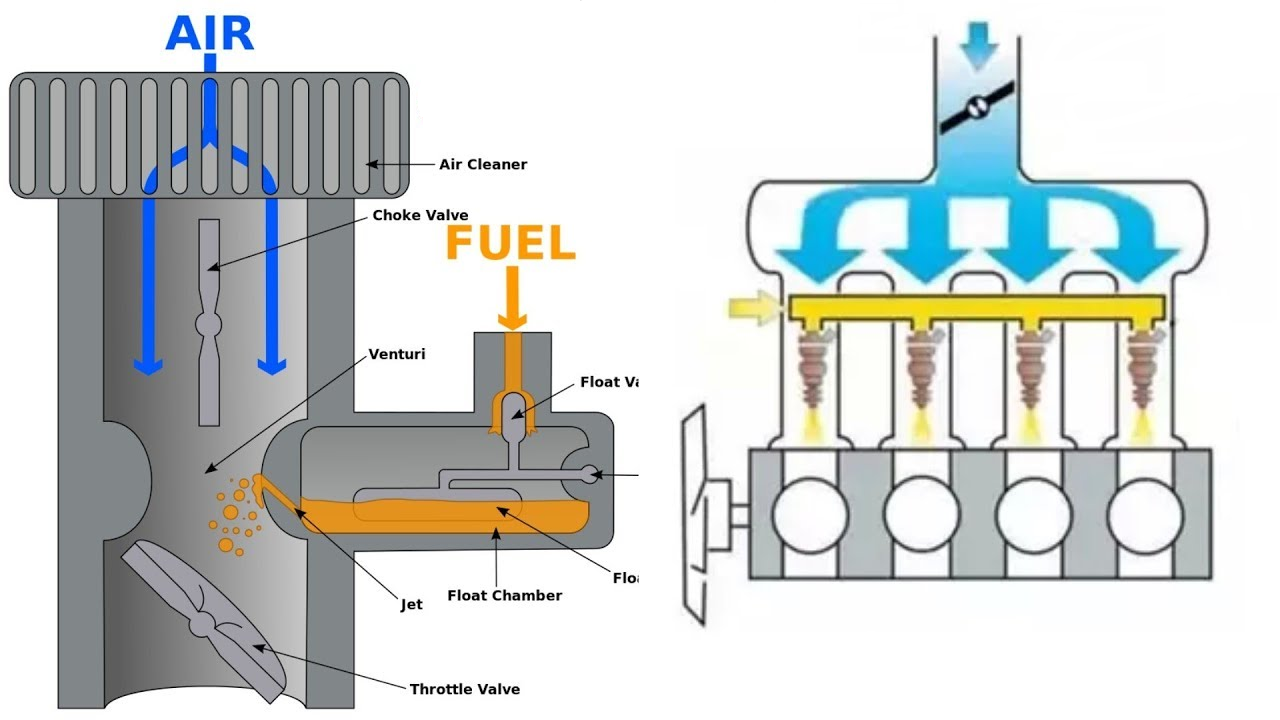

Abbildung 4. Regulierung der Luftkraftstoffmischung

Zündzeitsteuerung

Das ECU steuert das genaue Moment, in dem die Zündkerze die Kraftstoff-Luft-Mischung in den Motorzylindern entzündet.Dieses Timing ist sehr wichtig, da es dem Motor hilft, den größten Strom zu erzeugen und gleichzeitig effizient zu verwenden.Wenn der Funke zu früh oder zu spät auftritt, kann der Motor nicht reibungslos verlaufen, was zu einer geringeren Leistung, einem höheren Kraftstoffverbrauch und sogar zu einer Schädigung der Motorteile führen kann.Das ECU passt ständig das Timing anhand verschiedener Faktoren an, wie z. B. Motordrehzahl, Temperatur und deren starker Drücke des Treibers auf das Gaspedal.Moderne Systeme verwenden Sensoren und intelligente Technologien, um diese Anpassungen vorzunehmen, und helfen dem Motor, in allen Arten von Fahrsituationen ordnungsgemäß zu laufen, unabhängig davon, ob das Auto im Leerlauf, Kreuzfahrten oder beschleunigt wird.

Einer der Hauptgründe für das Zündzeitpunkt ist so wichtig, das Klopfen des Motors zu verhindern, was auftritt, wenn das Kraftstoff-Luft-Gemisch zu früh oder ungleichmäßig verbrennt.Das Klopfen kann zu viel Druck im Zylinder erzeugen, was wichtige Motorteile wie Kolben und Zylinderwände beschädigen kann.Um dies zu verhindern, verwendet das ECU spezielle Sensoren, um das Klopfen zu erkennen und das Timing anzupassen, um den Motor sicher zu halten.Das korrekte Zündzeitpunkt hilft auch bei der Verringerung der Umweltverschmutzung, da ein schlechtes Timing dazu führen kann, dass schädlichere Gase aus dem Motor freigesetzt werden.Durch die sorgfältige Kontrolle, wenn die Zündkerze feuert, hilft das ECU dem Motor, reibungslos zu laufen, länger zu halten und Kraftstoffeffizient zu bleiben und gleichzeitig die Auswirkungen auf die Umwelt zu verringern.

Sensordatenverarbeitung

Die Motorsteuerung (ECU) sammelt ständig Informationen von verschiedenen Sensoren, die wichtige Motorbedingungen verfolgen, z.Das ECU verwendet diese Daten, um schnelle Entscheidungen zu treffen, die die Engine reibungslos laufen lassen.Wenn der Drosselklappensensor beispielsweise eine Änderung erkennt, passt das ECU die Kraftstoffversorgung an den Eingang des Fahrers ein und hilft dem Auto, ordnungsgemäß zu reagieren.Der Motordrehzahlsensor hilft der ECU -Kraftstoffeinspritzung und dem Zündzeitpunkt und sorgt dafür, dass der Motor mit unterschiedlichen Geschwindigkeiten effizient läuft.In der Zwischenzeit prüft der Sauerstoffsensor, wie gut der Kraftstoff brennt, sodass das ECU das Luftkraftstoffgemisch einstellen kann, um die Kraftstoffeffizienz zu verbessern und die Verschmutzung zu verringern.Durch die ständige Analyse und Anpassung dieser Faktoren hilft das ECU dem Motor, eine gute Leistung zu erzielen und gleichzeitig unnötige Verschleiß zu verhindern.

Nachdem die ECU Informationen von den Sensoren gesammelt hat, ändert sie sich unmittelbar, damit der Motor korrekt funktioniert und Probleme vermeiden kann.Wenn der Gassensor feststellt, dass der Fahrer das Gaspedal schnell drückt, erhöht das ECU die Kraftstoffabgabe und ändert den Zündzeitpunkt, um die richtige Menge an Strom zu liefern.Wenn sich das Auto hingegen verlangsamt, verringert das ECU die Kraftstoffversorgung, um Kraftstoff und niedrigere Emissionen zu sparen.Wenn der Sauerstoffsensor feststellt, dass das Luftstoffmischung unausgeglichen ist, passt das ECU es ein, um zu verhindern, dass der Motor schlecht läuft oder zu viel Verschmutzung erzeugt.Durch kontinuierliche Überwachung und Reaktion auf Sensordaten hält der ECU den Motor zuverlässig, effizient und umweltfreundlich.Diese ständige Kommunikation zwischen Sensoren und ECU ist für moderne Fahrzeuge erforderlich, wodurch sie unter allen Fahrbedingungen reibungslos laufen und gleichzeitig die Kraftstoffeffizienz und die Lebensdauer der Motormotor maximieren.

Symptome einer schlechten Motorkontrolleinheit (ECU)

Wenn das ECU nicht ordnungsgemäß funktioniert, hat Ihr Auto möglicherweise Probleme mit der Leitung des Motors.Wenn Sie diese Probleme frühzeitig fangen, kann dies dazu beitragen, größere Schäden am Motor und andere wichtige Teile des Fahrzeugs zu verhindern.

Ungewöhnliches Motorverhalten

Wenn der Motor eines Autos nicht reibungslos läuft, kann dies bedeuten, dass es ein Problem mit der ECU gibt.Ein gemeinsames Zeichen ist langsam oder schwach beschleunigt, wobei das Auto länger als normal dauert, um zu beschleunigen oder beim Drücken des Gaspedals nicht gut reagiert.Dies kann frustrierend sein, besonders wenn Sie versuchen, sich auf eine Straße zu verschmelzen oder ein anderes Fahrzeug zu bestehen.Der Motor kann sich insgesamt auch schwächer anfühlen und Schwierigkeiten haben, Geschwindigkeit oder Leistung aufrechtzuerhalten.In einigen Fällen kann der Motor abbrechen und plötzlich an Stoppschildern, Ampeln oder sogar während der Fahrt abgeschaltet werden.Ein weiteres häufiges Problem ist die Fehlzündung, die sich wie plötzliche Idioten oder zittern, während sich das Auto bewegt.All diese Probleme können das Fahren erschweren und bedeuten, dass das ECU den Motor nicht richtig steuert.

Diese Probleme treten normalerweise auf, wenn die ECU Dinge wie Kraftstoffeinspritzung, Zündzeit oder Sensordaten nicht richtig verwaltet.Wenn das ECU zu viel oder zu wenig Kraftstoff sendet, läuft der Motor möglicherweise nicht effizient, was zu einem rauen Fahr- und Stromverlust führt.Wenn es das Funkenzeitpunkt falsch steuert, kann der Motor falsch fördern oder ungleichmäßig laufen.Wenn das ECU Sensordaten falsch versteht, kann dies schlechte Anpassungen an der Luftkraftstoffmischung des Motors vornehmen, was zu mehr Problemen führt.Diese Probleme erschweren nicht nur das Fahren, sondern können auch Kraftstoff verschwenden und die Umweltverschmutzung erhöhen.Wenn sie deaktiviert bleiben, können sie wichtige Motorteile beschädigen und zu teuren Reparaturen führen.

Überprüfen Sie die Aktivierung des Motorlichts

Das Scheckmotorlicht (CEL) ist eines der Hauptzeichen, dass etwas im Fahrzeug möglicherweise falsch ist, und es kann häufig mit Problemen mit der Motorsteuerung (ECU) verbunden sein.Dieses Licht soll den Fahrern helfen, indem sie sie warnen, wenn das Auto ein Problem erkennt, aber manchmal kann ein fehlerhaftes ECU aus den falschen Gründen einschalten.Das ECU ist wie das Gehirn des Autos, lesen Informationen von verschiedenen Sensoren und stellen sicher, dass alles reibungslos verläuft.Wenn das ECU ein Problem hat, kann dies diese Informationen falsch verstanden und Fehlercodes senden, die nicht mit dem tatsächlichen Problem übereinstimmen.Dies kann das Problem verwirrt, da die Mechaniker Teile überprüfen und ersetzen können, die tatsächlich gut funktionieren, wenn das eigentliche Problem mit der ECU selbst liegt.

Wenn das Cel lange anbleibt und es keine klaren mechanischen Probleme gibt, kann dies bedeuten, dass die ECU nicht richtig funktioniert.Normalerweise schaltet sich das Cel an, wenn es ein echtes Problem gibt, und in einigen Fällen kann es sogar blinzeln, wenn das Problem schwerwiegend ist.Aber wenn das ECU fehlerhaft ist, kann das Licht auch nach Reparaturen eingeschaltet bleiben oder zu zufälligen Zeiten ein- und ausschalten.Dies kann zu unnötigen Korrekturen und Frustrationen führen, wenn die wahre Ursache nicht gefunden wird.Führen Sie zwar spezielle Tests auf der ECU durch, um zu überprüfen, ob es ordnungsgemäß funktioniert.Wenn das ECU das Problem ist, muss es möglicherweise zurückgesetzt, neu programmiert oder ersetzt werden, um sicherzustellen, dass das Warnsystem des Fahrzeugs wieder korrekt funktioniert.

Abbildung 5. Motorlicht (CEL) und ECU -Diagnostik überprüfen

Erhöhte Emissionen

Die Motorsteuerungseinheit (ECU) ist sehr wichtig für die Steuerung der Verbrennung eines Fahrzeugs und freisetzt Emissionen.Wenn es richtig funktioniert, hält es das richtige Gleichgewicht zwischen Kraftstoff und Luft, sodass der Motor reibungslos verläuft und weniger schädliche Gase erzeugt.Wenn das ECU jedoch nicht ordnungsgemäß funktioniert, kann es zu viel oder zu wenig Kraftstoff mit Luft mischen, wodurch der Motor Kraftstoff ineffizient verbrennt.Dies kann zu einem Anstieg der schädlichen Emissionen wie Kohlenmonoxid und anderen Schadstoffen führen, die die Luft verschmutzen.Eine fehlerhafte ECU kann auch dazu führen, dass ein Fahrzeug einen Emissionstest nicht bestattet, der an vielen Stellen erforderlich ist, um sicherzustellen, dass Autos den Umweltstandards entsprechen.In einigen Fällen kann ein fehlerhaftes ECU dazu führen, dass ein dicker oder dunkler Rauch aus dem Auspuff kommt, was ein Zeichen dafür ist, dass der Kraftstoff nicht vollständig brennt.Dies schadet nicht nur die Umwelt, sondern wirkt sich auch auf die Leistung des Motors aus und kann zu teuren Reparaturen führen, wenn sie ignoriert werden.

Wenn ein Fahrzeug anfängt, mehr Emissionen als gewöhnlich zu veröffentlichen, kann dies ein Zeichen dafür sein, dass das ECU nicht so funktioniert, wie es sollte.Der Fahrer kann mehr Abgasrauch bemerken, was bedeuten kann, dass der Kraftstoff nicht richtig brennt.Für Dieselfahrzeuge bedeutet schwarzer Rauch oft, dass zu viel Kraftstoff eingesetzt wird, während Benzin-Fahrzeuge möglicherweise mehr Kohlenstoffemissionen freisetzen, wenn das ECU fehlerhaft ist.Hohe Emissionen sind nicht nur schlecht für die Umwelt, sondern können auch die Kraftstoffeffizienz beeinflussen und den Motor härter als notwendig funktionieren.Dies könnte zu anderen Problemen führen, wie z. B. reduzierte Motorleistung und höhere Kraftstoffkosten.Wenn die Emissionen plötzlich zunehmen, ist es wichtig, das ECU zu überprüfen, um festzustellen, ob es das Problem verursacht.Das frühzeitige Beheben von ECU -Problemen kann dazu beitragen, größere Motorprobleme zu verhindern und sicherzustellen, dass das Fahrzeug effizient läuft, während sie innerhalb der legalen Emissionsgrenzen bleiben.

Wie funktioniert eine Motorsteuereinheit?

Eine Motorsteuerung (ECU) ist das Gehirn eines modernen Fahrzeugs, das für die Verwaltung der Motorleistung und -Effizienz verantwortlich ist.Es sammelt kontinuierlich Daten von verschiedenen Sensoren und nimmt Anpassungen zur Optimierung des Kraftstoffverbrauchs, der Emissionen und der Ausgabe vor.Durch die Analyse der wichtigsten Eingaben stellt die ECU sicher, dass der Motor unter unterschiedlichen Fahrbedingungen reibungslos und sicher funktioniert.Ein wichtiger Eingang Die ECU -Monitore sind Motordrehzahl (U / min).Das ECU verwendet diese Daten, um die Kraftstoffeinspritzung und das Zündzeit zu steuern und sicherzustellen, dass der Motor mit unterschiedlichen Geschwindigkeiten effizient ausgeführt wird.Das ordnungsgemäße Timing verbessert den Kraftstoffverbrauch und verhindert das Klopfen des Motors, was im Laufe der Zeit Schäden verursachen kann.Der Drosselklappensensor sagt dem ECU, wie viel der Fahrer den Gaspedal drückt.Basierend auf diesen Informationen passt das ECU das Luft- und Kraftstoffgemisch an, um die richtige Menge an Strom zu liefern.Wenn der Fahrer den Gaspedal härter drückt, erhöht das ECU die Kraftstoffeinspritzung, um mehr Strom zu liefern, und wenn der Gaslösche freigesetzt wird, reduziert er den Kraftstoff, um Energie zu sparen.

Das ECU stützt sich auch auf den Sensor für Absolute Druck (MAP) und den Einlasslufttemperatursensor, um das Luftstoffverhältnis zu fannen.Der Kartensensor misst den Luftdruck im Ansaugkrümmer, während der Einlasslufttemperatursensor die Lufttemperatur erkennt.Zusammen helfen diese Eingaben dem ECU die richtige Menge an Kraftstoff, die für eine effiziente Verbrennung unter verschiedenen Wetter- und Höhenbedingungen erforderlich ist.Schließlich verbessert das ECU die Effizienz und verhindert die Motorschäden durch Analyse von Sauerstoffsensor- und Klopfsensorsignalen.Der Sauerstoffsensor überprüft Abgase, um sicherzustellen, dass das Kraftstoffgemisch korrekt verbrennt und die Emissionen reduziert.Der Klopfsensor erkennt abnormale Vibrationen, die durch das Klopfen des Motors verursacht werden, sodass das ECU das Zündzeitpunkt einstellen und Beschädigungen verhindern.Durch die Bearbeitung all dieser Eingänge hält das ECU den Motor reibungslos und verbessert die Leistung, Kraftstoffeffizienz und Zuverlässigkeit.

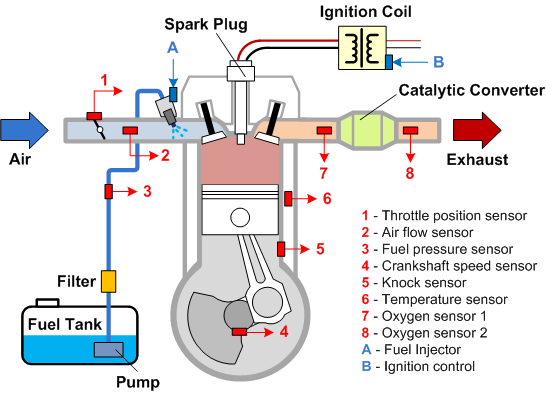

Abbildung 6. ECU -Sensoreingänge und Motorsteuerungssysteme

Was ist ein Multimeter?

Ein Multimeter ist ein wichtiges Werkzeug, mit dem die elektrischen Teile wie eine Motorsteuereinheit (ECU) geprüft werden.Dieses Gerät misst unterschiedliche elektrische Werte und erleichtert das Finden und Behebung von Problemen in einem ECU oder anderen elektronischen Systemen.Ohne ein Multimeter wäre es viel schwieriger, elektrische Probleme herauszufinden, da es klare Informationen darüber gibt, wie Strom in einem System funktioniert.Die drei wichtigsten Dinge, die ein Multimeter misst, sind Spannung, Strom und Widerstand. Stromspannung Überprüft, ob das ECU die richtige Menge an Macht erhält, was wichtig ist, da zu viel oder zu wenig Probleme verursachen können. Aktuell sagt uns, wie Strom durch das ECU fließt und sicherstellt, dass alles so funktioniert, wie er sollte. Widerstand Hilft dabei, kaputte Verbindungen oder beschädigte Teile zu finden, die das ECU nicht ordnungsgemäß funktionieren könnten.Das Lernen, wie man einen Multimeter verwendet, ist sehr hilfreich für alle, die mit elektrischen Systemen arbeiten, da die Fehlerbehebung schneller und einfacher wird.

Es gibt zwei Haupttypen von Multimetern: digital und analog. Digitale Multimeter (DMMS) sind am häufigsten, da sie genaue Zahlen auf einem Bildschirm anzeigen, wodurch sie leicht zu lesen und die Wahrscheinlichkeit von Fehlern zu verringern.Viele digitale Multimeter verfügen über Funktionen wie Auto-Ranging, was bedeutet, dass sie automatisch die richtige Einstellung auswählen, sodass sie auch für Anfänger verwendet werden können. Analoge Multimeterhingegen haben eine Nadel, die sich bewegt, um die Messung zu zeigen.Diese sind nützlich, wenn Sie Änderungen erkennen müssen, z. B. wenn die Spannungsniveaus steigen und unten steigen.Während digitale Multimeter für genaue Lesungen besser sind, sind analoge Multimeter immer noch hilfreich, um Signale zu überprüfen, die sich im Laufe der Zeit ändern.Beide Typen haben ihre eigenen Vorteile, und die Wahl zwischen ihnen hängt davon ab, welche Art von Arbeit geleistet werden muss.

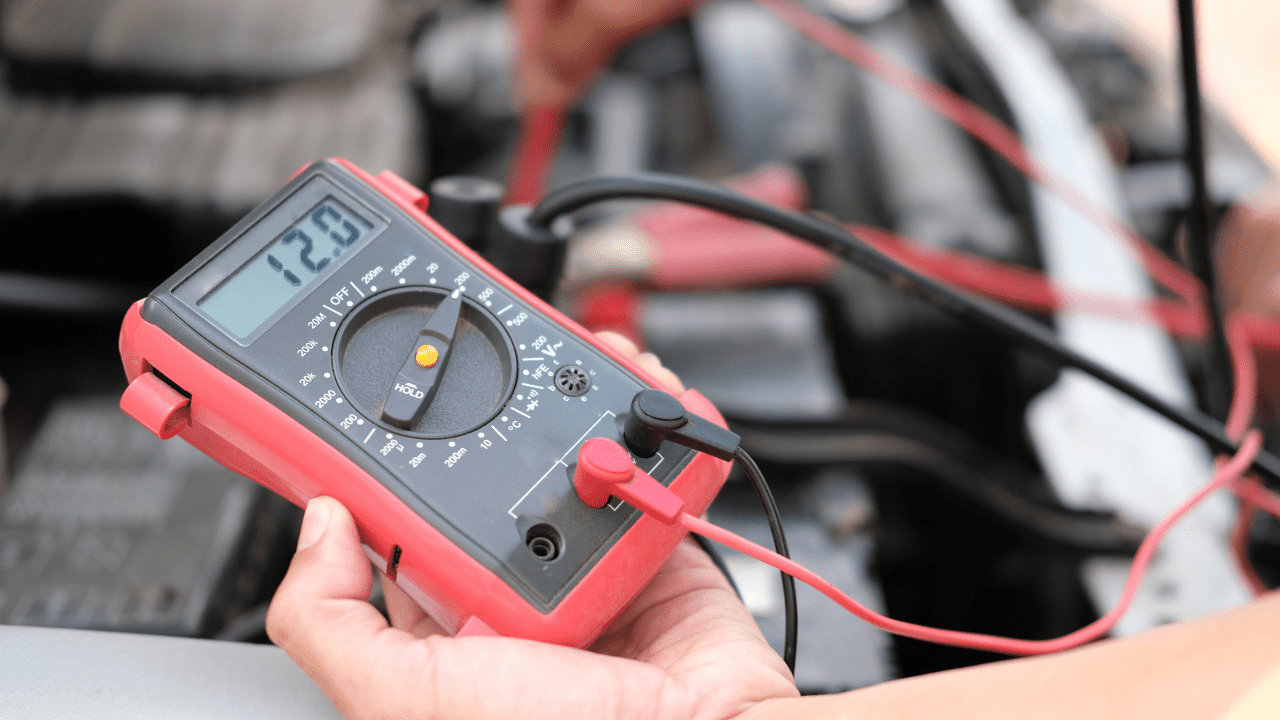

Abbildung 7. Multimeter

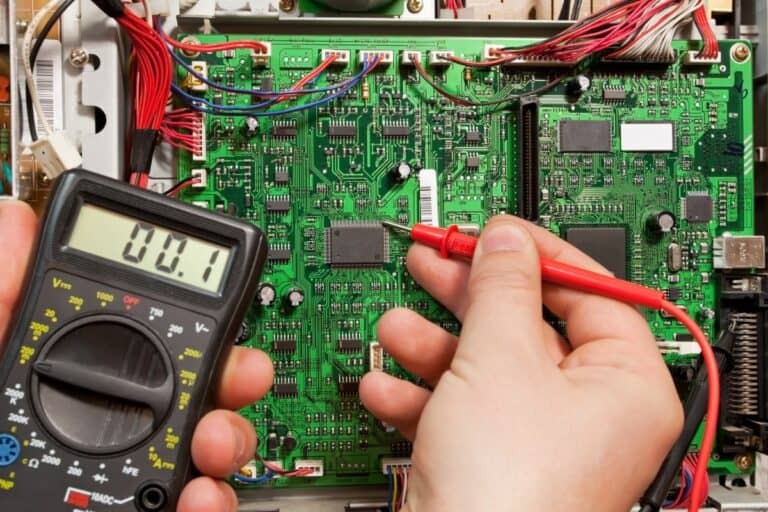

Testen eines ECU mit einem Multimeter

Um zu überprüfen, ob eine Motorsteuerung (ECU) mit einem Multimeter ordnungsgemäß funktioniert, befolgen Sie diese Schritte:

Schritt 1: Vorbereitung auf ECU -Tests

Erforderliche Werkzeuge und Geräte

• OBD-II-Scanner-Ruft diagnostische Fehlercodes (DTCs) ab und überwacht die Daten.

• Multimeter - misst Spannung, Widerstand und Kontinuität in ECU -Schaltungen.

• Oszilloskop - Analysiert Signalgeschwindigkeiten und Wellenformen.

• ECU -Testkabelbaum - sorgt für sichere Verbindungen für die Prüfung.

• Diagnosesoftware - Ermöglicht eine erweiterte ECU -Analyse und -überwachung.

• Grundlegende Handwerkzeuge - Beinhaltet Schraubendreher, Zangen und einen Steckdosenset für den Zugriff auf Steckverbinder.

• Schutzausrüstung - Sicherheitsbrillen und Handschuhe zum Schutz.

Sicherheitsüberlegungen

• Trennen Sie die Batterie - verhindert potenzielle Kurzkreise.

• Kühlen Sie das System ab - Vermeiden Sie Verbrennungen von heißen Komponenten.

• Mit Sorgfalt mit Elektronik umgehen - verhindert statische Schäden.

• Befolgen Sie die Richtlinien für die Hersteller - Verweisen Sie immer auf das Servicehandbuch.

• Arbeiten Sie in einem belüfteten Bereich - sorgen für eine gute Luftzirkulation.

• Verwenden Sie die richtigen Tools - sorgt für eine genaue Diagnostik.

Schritt 2: Testen des ECU

Überprüfen Sie die ECU -Netzteilspannungen

Stellen Sie vor Beginn der elektrischen Arbeiten sicher, dass das Fahrzeug durch Ausschalten des Motors und der Zündung vollständig ausgeschaltet wird.Um versehentliche Kurzschlüsse oder mögliche Schäden an der ECU zu verhindern, trennen Sie das negative (-) Terminal der Batterie des Fahrzeugs.Suchen Sie als Nächstes das Motorsteuergerät (ECU), das je nach Fahrzeugmodell normalerweise im Motorraum, unter dem Armaturenbrett oder in der Nähe des Handschuhfachs positioniert ist.Wenn Sie sich nicht sicher sind, finden Sie im Servicehandbuch des Fahrzeugs genaue Standortdetails.

Richten Sie zunächst den Multimeter ein, indem Sie das Zifferblatt an Drehen Gleichspannungsmodus.Wenn das Multimeter eine manuelle Bereicheinstellung hat, wählen Sie 20V Messung gemeinsamer Automobilspannungen sicher messen.Verbinden Sie den Akku als nächstes wieder, indem Sie die wieder anstellen Negativ (-) Terminal die Stromversorgung des Systems wiederherstellen.Sobald die Batterie angeschlossen ist, fahren Sie mit dem Anbringen der Multimeter -Kabel fort.Verbinden Sie die schwarzes Blei (negativ) zu einem guten Erdungspunkt wie dem Fahrzeugchassis oder dem negativen Terminal der Batterie.Dann verbinden Sie die rote Blei (positiv) Zum ECU -Eingangsanschluss des ECU unter Bezugnahme auf das Schaltplan, um sicherzustellen, dass der richtige Stift verwendet wird.Nachdem Sie die Verbindungen sichern, wenden Sie die Zündung in die Position der Position, ohne den Motor zu starten. Dadurch kann die Leistung zum ECU fließen und die Spannungsmessung ermöglicht.Überprüfen Sie schließlich das Multimeter -Display und beachten Sie die gemessenen Spannungswerte.

Die Spannungswerte sollten mit den erwarteten Leistungsniveaus des ECU übereinstimmen, die normalerweise dauern +12V für die Hauptstromversorgung, +5V für Sensorkraft und +3,3 V für bestimmte Niederspannungsschaltungen.Wenn die gemessene Spannung niedriger ist als erwartet oder insgesamt fehlt, kann dies potenzielle Probleme bei der Verkabelung, Sicherungen oder der Stromversorgung des ECU aufnehmen.Eine weitere Inspektion kann erforderlich sein, um das Problem zu diagnostizieren und zu beheben.

Testen der Sensoreingänge und -ausgänge

Vor dem Testen ist es wichtig, die Sensoren in der Motorleistung zu identifizieren.Eine der wichtigsten ist die Sauerstoffsensor (O₂), der den Sauerstoffniveau in den Abgase überwacht und die Luftstoffmischung für eine optimale Verbrennung einstellt.Der Drosselklappensensor (TPS) Erkennt die Position des Drosselklappenventils und bestimmen, wie viel Luft in den Motor eindringt.Ebenso die Massenluftstromsensor (MAF) misst die Luftmenge, die in den Motor fließt, und ermöglicht es dem System, die Kraftstoffeinspritzung entsprechend zu regulieren.Zusätzlich verschiedene Temperatursensoren, wie der Kühlmitteltemperatursensor und den Ansaug -Lufttemperatursensor, helfen, das Timing und das Kraftstoffgemisch auf der Basis von Temperaturwerten einzustellen.

Um diese Sensoren zu testen, setzen Sie das Multimeter mit dem zu testenden Sensortyp auf den entsprechenden Modus.Für Sensoren, die ein Spannungssignal wie den Sauerstoffsensor (O₂) und den Drosselklappensensor (TPS) ausgeben, setzen Sie den Multimeter auf den DC -Spannungsmodus.Schalten Sie bei Sensoren, die den Widerstand wie Temperatursensoren messen, den Multimeter -in -Widerstandsmodus (Ohm).Legen Sie als nächstes den Sensor auf und trennen Sie den elektrischen Stecker sorgfältig, um sicherzustellen, dass das Lesen nicht von anderen Komponenten beeinflusst wird.Sobald es getrennt ist, legen Sie die Multimeter -Sonden an den richtigen Klemmen des Sensors und zeichnen Sie die auf dem Multimeter angezeigte Spannung oder den Widerstand auf.Vergleichen Sie schließlich die gemessenen Werte mit den im Fahrzeugdiensthandbuch enthaltenen Spezifikationen des Herstellers.Wenn die Messwerte außerhalb des empfohlenen Bereichs fallen, kann der Sensor fehlerhaft sein und eine weitere Diagnose oder einen weiteren Austausch erfordern.

Die Sensorwerte sollten sich als Reaktion auf externe Eingänge ändern, was darauf hinweist, dass sie ordnungsgemäß funktionieren.Beim Drücken des Gass sollte beispielsweise die Spannung der Drosselklappe (TPS) zunehmen, was die Änderung der Drosselklappenposition widerspiegelt.Wenn ein Sensor nicht wie erwartet reagiert oder ohne Abweichung eine konstante Lektüre liefert, kann er nicht funktionieren und weitere Inspektionen oder Ersatz benötigen.

Überprüfen Sie die ECU -Kommunikationssignale

Um sicherzustellen, dass die Motorsteuerung (ECU) ordnungsgemäß mit dem Diagnosesystem des Fahrzeugs ordnungsgemäß kommuniziert, befolgen Sie diese Schritte sorgfältig.Um mit der Überprüfung der ECU -Kommunikationssignale zu beginnen, finden Sie zunächst die OBD-II (Diagnostik an Bord) Hafen im Fahrzeug, in der Regel unter dem Armaturenbrett in der Nähe des Fahrersitzes.Stecken Sie den OBD-II-Scanner nach dem Befinden sicher, um eine stabile Verbindung mit dem ECU herzustellen.Wenden Sie als nächstes den Zündschlüssel in die Position der Position, ohne den Motor zu starten.Greifen Sie mit dem angeschlossenen Scanner auf die ECU -Daten zu, indem Sie durch die Schnittstelle des Scanners navigieren.Abrufen von Sensor -Lesungen, überprüfen Sie die gespeicherten diagnostischen Fehlercodes (DTCs) und überprüfen Sie andere relevante Systeminformationen, um den Kommunikationsstatus des ECU zu bewerten.

Überprüfen Sie beim Überprüfen der ECU -Daten die Schlüsselparameter, um eine ordnungsgemäße Kommunikation sicherzustellen.Überprüfen Sie zunächst die Motordrehzahl (Revolutionen pro Minute) um zu bestätigen, dass die Werte korrekt angezeigt werden.Unerwartete Schwankungen oder eine Null -Lesung können auf ein Kommunikationsproblem hinweisen.Als nächstes untersuchen Sie die Kühlmitteltemperatur Um sicherzustellen, dass der Temperatursensor genaue Daten liefert, können ungewöhnlich hohe oder niedrige Messwerte ein Problem signalisieren.Inspizieren Sensorlesungen aus Komponenten wie dem Sauerstoffsensor, dem Drosselklappensensor und dem Massenluftstromsensor, um zu bestätigen, dass sie ordnungsgemäß funktionieren.Schließlich überprüfen Sie alle Diagnostische Fehlercodes (DTCs) In der ECU gespeichert, da diese Codes dazu beitragen können, potenzielle Systemstörungen zu identifizieren.

Wenn der OBD-II-Scanner fehlende, intermittierende oder falsche Signale anzeigt, ist es wichtig, mögliche Ursachen zu untersuchen.Ein häufiges Problem ist die fehlerhafte Kabelverkabelung, ausgefranste oder korrodierte Kabel können die Kommunikation zwischen dem ECU und dem Scanner stören.Überprüfen Sie den Kabelbaum vorsichtig auf sichtbare Anzeichen von Verschleiß oder Schäden.Eine weitere mögliche Ursache sind lose Anschlüsse.Wenn elektrische Anschlüsse nicht sicher befestigt sind, können sie einen intermittierenden Signalverlust oder schwache Verbindungen verursachen.Stellen Sie sicher, dass alle Anschlüsse ordnungsgemäß sitzen und frei von Schmutz oder Korrosion sind, um eine stabile Kommunikation mit dem ECU aufrechtzuerhalten.

Schritt 3: Testergebnisse interpretieren

Sobald Sie Testdaten gesammelt haben, ist es wichtig, die Ergebnisse genau zu interpretieren.Dieser Schritt beinhaltet den Vergleich der gemessenen Werte mit den erwarteten normalen Messungen und der Identifizierung von Anomalien, die auf ein Problem hinweisen könnten.

Erwartete (normale) Lesungen

Damit ein System ordnungsgemäß funktioniert, müssen bestimmte elektrische und Signalwerte in den angegebenen Bereich des Herstellers fallen.Die Stromversorgungsspannungen sollten mit den im Gerätehandbuch angegebenen Spezifikationen übereinstimmen.Wenn die Spannung korrekt ist, funktioniert die Stromversorgung ordnungsgemäß.Sensorsignale müssen ebenfalls im erwarteten Bereich liegen.Beispielsweise sollte ein Temperatursensor seinen Ausgang mit ändert, während sich ein Drucksensor angemessen auf den Druckschwankungen reagieren sollte.Wenn das System auf digitale Kommunikation angewiesen ist, sollten die Signale klar, fehlerfrei und ohne Warn- oder Fehlfunktionscodes sein.

Abnormale Lesungen und Probleme

Wenn die gemessenen Werte von den erwarteten Bereichen abweichen, kann dies auf ein Problem hinweisen.Ein häufiges Problem ist die Netzteilsunregelmäßigkeiten, wenn die Spannung zu hoch oder zu niedrig ist, kann es ein Problem mit der Stromquelle, der fehlerhaften Verkabelung oder einer fehlenden Komponente in der Schaltung geben.Ein vollständiger Mangel an Spannung könnte auf eine geblasene Sicherung, einen getrennten Draht oder ein fehlerhaftes Leistungsmodul hinweisen.Sensorausfälle sind ein weiteres potenzielles Problem, wenn ein Sensor falsche Messwerte bereitstellt oder sich in der Reaktion auf Eingabebereich nicht ändert, kann er fehlerhaft sein.Zusätzlich können lockere, korrodierte oder beschädigte Verkabelung zu ungenauen Sensorwerfern führen.Kommunikationsfehler können auch auftreten, wenn Signale intermittierend sind oder wenn Fehlercodes angezeigt werden, was möglicherweise Probleme mit Kommunikationsverkabelung, Anschlüssen oder der ECU (Electronic Control Unit) anzeigt.Schlechte Erdung oder Störung anderer elektronischer Komponenten können Kommunikationssignale weiter stören, was zu Fehlfunktionen von Systemen führt.

Vorsichtsmaßnahmen beim Testen eines ECU mit einem Multimeter

Das Testen einer Motorsteuerungseinheit (ECU) mit einem Multimeter erfordert sorgfältige Liebe zum Detail, um Schäden an der Einheit zu verhindern und genaue Messwerte sicherzustellen.Da ECUs empfindliche elektronische Komponenten enthalten, kann uns eine unsachgemäße Tests zu Fehlfunktionen oder sogar zu dauerhaftem Ausfall führen.Um Risiken zu minimieren und zuverlässige Ergebnisse zu erzielen, halten Sie die folgenden Sicherheits- und Verfahrensrichtlinien ein:

Tragen Sie Schutzhandschuhe

Die elektrostatische Entladung (ESD) kann die empfindlichen internen Komponenten eines ECU beschädigen, was zu Fehlfunktionen oder einem dauerhaften Versagen führt.Um dieses Risiko zu minimieren, tragen Sie beim Umgang mit der Einheit immer schützende, antistatische Handschuhe.Diese Handschuhe verhindern die Übertragung statischer Elektrizität von Ihren Händen auf empfindliche Schaltkreise.Die Verwendung eines an eine geerdeten Oberfläche verbundenen antistatischen Handgelenksgurtes bietet eine zusätzliche Schutzschicht vor statischer Aufteilung.Über den ESD -Schutz hinaus schützen Handschuhe auch Ihre Hände vor Schmutz, Fett und potenziellen Verunreinigungen, die die elektrischen Verbindungen beeinträchtigen könnten.Einige Automobilumgebungen setzen ECUs Staub, Feuchtigkeit und Öl aus, was die Leitfähigkeit beeinflussen kann.Wenn Sie das Gerät und Ihre Hände sauber halten, sorgen Sie für genauere Messwerte während des Tests.

Eine visuelle Inspektion durchführen

Unter Durchführung von elektrischen Tests untersuchen Sie das ECU und seine umgebenden Komponenten gründlich auf sichtbare Anzeichen von Verschleiß oder Schäden.Suchen Sie nach verbrannten Bereichen, Korrosion, gebrochenen Drähten oder losen Anschlüssen, da diese die Leistung des Geräts beeinträchtigen und zu falschen Messungen führen können.Wenn physische Schäden erkannt werden, reparieren oder ersetzen Sie die erforderlichen Komponenten, bevor Sie mit weiteren Tests fortfahren.Überprüfen Sie nicht nur das ECU selbst, sondern auch den Kabelbaum und die Anschlüsse auf gebogene Stifte oder schlechte Verbindungen.Ein loser oder beschädigter Stecker kann zu intermittierenden Problemen führen, die möglicherweise mit dem ECU -Versagen verwechselt werden.Sicherstellen, dass alle Verbindungen sicher sind und in gutem Zustand zuverlässigeren diagnostischen Ergebnissen liefern.

Überprüfen Sie die Multimeterfunktionalität

Ein fehlerhafter Multimeter kann falsche Messungen erzeugen, was zu einer Fehldiagnose von ECU -Problemen führt.Stellen Sie vor Beginn der Tests fest, dass Ihr Multimeter in der richtigen Reihenfolge ist.Überprüfen Sie zunächst die Kalibrierung und stellen Sie sicher, dass sie auf den richtigen Messmodus (Spannung, Widerstand oder Kontinuität) eingestellt sind.Überprüfen Sie die Testsonden auf Verschleiß, Risse oder gebrochene Isolierung, da fehlerhafte Sonden zu ungenauen Messwerten führen können.Stellen Sie sicher, dass der Akku des Multimeter ausreichend Ladung aufweist.Eine schwache oder erschöpfte Batterie kann die Genauigkeit beeinflussen und möglicherweise irreführende Ergebnisse verursachen.Durch die Durchführung eines schnellen Selbsttests wie Messung einer bekannten Spannungsquelle können Sie sicherstellen, dass Ihr Multimeter korrekt funktioniert, bevor Sie sie auf der ECU verwenden.

Schalten Sie den Zündschlüssel aus

Schalten Sie aus Sicherheitsgründen und Genauigkeit immer die Zündung des Fahrzeugs aus, bevor Sie das Multimeter mit dem ECU anschließen, es sei denn, das spezifische Testverfahren erfordert etwas anderes.Das Ausschalten der Zündung hilft dabei, elektrische Gefahren wie Kurzstrecken oder unbeabsichtigte Stromstöcke zu verhindern, die sowohl das ECU als auch den Multimeter beschädigen können.Einige diagnostische Tests erfordern möglicherweise, dass der Zündschlüssel in der ON -Position oder in der Position von Live -Spannungssignalen befindet.Befolgen Sie in solchen Fällen immer die Richtlinien des Herstellers, um falsche Testverfahren zu vermeiden.Wenn Sie dies nicht tun, kann dies zu einer Fehlinterpretation des Erkrankung des ECU führen oder sogar neue Probleme einführen.

Ziehen Sie das ECU nicht aus, während Sie angetrieben werden

Das Trennen des ECU, während die Leistung des Fahrzeugs eingeschaltet ist, kann zu Spannungsspitzen oder elektrischen Anstiegen führen, was zu irreversiblen Schäden an der Einheit und anderen elektronischen Systemen führen kann.Um dies zu verhindern, stellen Sie immer sicher, dass die Zündung vor dem Stecker des ECU ausgeschaltet ist.Für zusätzliche Sicherheit trennen Sie die Batterie des Fahrzeugs, wenn das ECU zum Testen oder zum Austausch entfernt werden muss.Leistungsunterbrechungen Während das operative ECU auch gespeicherte Daten beschädigen kann, was zu potenziellen Reprogrammierungsproblemen führt.Einige ECUs behalten adaptive Speichereinstellungen bei, die zurücksetzen oder beschädigt werden können, wenn plötzlich Strom verloren geht.Die ordnungsgemäße Vorsichtsmaßnahmen hilft bei der Erhaltung der ECU -Funktionalität und verhindert unnötige Komplikationen.

Verwenden Sie die richtigen Multimeter -Einstellungen

Die Verwendung falscher Spannungs- oder Widerstandseinstellungen auf einem Multimeter kann zu irreführenden Testergebnissen führen oder sogar das ECU beschädigen.Überprüfen Sie immer, ob Ihr Multimeter auf den entsprechenden Bereich eingestellt ist, bevor Sie Messungen durchführen.Durch die Auswahl der falschen Einstellung wie Messungswiderstand anstelle von Spannung kann ungenaue Daten und möglicherweise kurze Komponenten erfolgen.Nutzen Sie bei der Prüfung von ECU -Terminals die Sorgfalt, um versehentliche Shorts zu vermeiden.Das gleichzeitige Berühren benachbarte Stifte kann unbeabsichtigte elektrische Wege erzeugen, was zu unerwarteten Fehlern oder Systemfehlern führen kann.Behandeln Sie immer die Testsonden sorgfältig und stellen Sie sicher, dass sie festen, isolierten Kontakt mit den richtigen Terminals herstellen.

Befolgen Sie die Herstellerspezifischen Testverfahren

Jeder Fahrzeughersteller entwirft ECUs mit spezifischen diagnostischen Verfahren, die befolgt werden müssen, um genaue Tests zu gewährleisten.Beziehen Sie sich immer auf das Servicehandbuch oder die offizielle Dokumentation, bevor Sie ECU -Tests durchführen.Die Verwendung generischer Testmethoden ohne Beratungshersteller -Richtlinien können zu Fehldiagnose, unnötigem Teilersatz oder sogar einer Schädigung des ECU führen.Hersteller geben häufig Spannungswerte, Widerstandsbereiche und Testbedingungen für eine genaue Fehlerbehebung an.Einige ECUs benötigen außerdem spezielle Tools oder Software, um bestimmte Diagnostika durchzuführen.Das Befolgen der korrekten Verfahren hilft nicht nur bei der Erzielung genauer Ergebnisse, sondern stellt auch sicher, dass das ECU während des gesamten Testprozesses im optimalen Arbeitszustand verbleibt.

Abschluss

Das ECU spielt eine Schlüsselrolle, um Ihr Auto reibungslos und effizient laufen zu lassen.Es steuert wichtige Motorfunktionen wie Ventil-Timing, Brennstoff-Luft-Gemische und Zündzeitpunkte, wodurch Ihr Auto besser abschneidet und weniger Kraftstoff verbraucht.Indem Sie die Anzeichen von ECU -Problemen wie schlechte Motorleistung, das Einschalten des Schecks oder die verstärkte Verschmutzung kennen, können Sie Probleme schnell erkennen und beheben, bevor sie größere Probleme verursachen.Mit einem Multimeter und den in diesem Leitfaden bereitgestellten Schritten können Sie leicht prüfen, ob ihre ECU korrekt funktioniert, Zeit, Geld sparen und größere Motorprobleme vermeiden.
