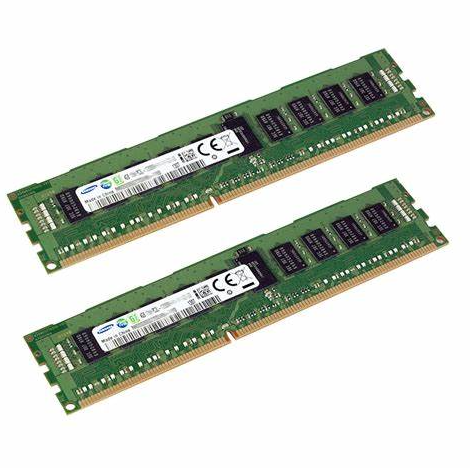

Alles, was Sie über DDR3 wissen müssen

In der sich schnell entwickelnden Welt der Gedächtnis -Technologie hat sich DDR3 SDRAM als bahnbrechender Fortschritt herausgestellt, der sich mit den zunehmenden Anforderungen an Effizienz, Leistung und Skalierbarkeit des modernen Computers befasst.Von innovativen Merkmalen wie dem Befehlswrite Delay (CWD) und bei der Diekalibrierungsmotor (ODCE) bis hin zu bemerkenswerten Verbesserungen des Leistungsmanagements und der thermischen Steuerung führt DDR3 eine Vielzahl von Funktionen ein, die die Speicherleistung neu definieren.In diesem Artikel werden die wichtigsten Merkmale, architektonischen Verbesserungen und praktische Anwendungen von DDR3 untersucht, in denen er beleuchtet wird, wie er seinen Vorgänger DDR2 übertrifft und einen neuen Standard für das Speicherdesign sowohl für Verbraucher- als auch für industrielle Anwendungen setzt.

Katalog

Überblick

CWD oder Command Write Delay ist ein Mechanismus, mit dem Schreibverzögerungen in Speichersystemen optimiert werden und die Effizienz des Datenmanagements verbessert werden können.Der Befehl reset aktiviert einen Super-Leistungssparmodus in DDR3 SDRAM, das Speichervorgänge stoppt und das System in den Standby-energiereicher Standby umschaltet.Diese Funktion erhalten Energie und erweitert die Gedächtnislebensdauer, wodurch sie für mobile und eingebettete Anwendungen, bei denen Stromeffizienz verwendet wird, größtenteils wertvoll ist.

Die ZQ-Funktion fördert die Kalibrierung des Endwiderstands durch die Ein-Kalibrierungsmotor (ODCE) und die Feinabstimmung auf die Widerstand (ODT), um die Signalintegrität unter unterschiedlichen Bedingungen aufrechtzuerhalten.Diese Kalibrierung mildert Risiken wie Signalabbau, die die Genauigkeit der Daten und die Systemstabilität beeinträchtigen kann.Hochleistungs-Computing-Umgebungen unterstreichen die Zuverlässigkeitsverbesserungen, die diese Optimierungen bieten, insbesondere bei Anwendungen, die eine konsequente Leistung fordern.

Die SRT-Funktion (Self-Reflash-Temperatur) integriert die programmierbare Temperaturregelung für die vorliegenden Anpassungen an Speichertaktgeschwindigkeiten basierend auf thermischen Bedingungen.Dies verbessert das Leistungsmanagement und verhindert eine Überhitzung, eine häufige Herausforderung, die zu Drosselung oder Komponentenversagen führen kann.Darüber hinaus aktualisiert die Funktion "Partial Array Self Refresh) selektiv aktive Speichersegmente, wodurch der Stromverbrauch erheblich reduziert wird.Dieser gezielte Ansatz für das Ressourcenmanagement wird allgemein als effektive Strategie zur Optimierung der Gedächtnisleistung anerkannt, ohne die Effizienz zu beeinträchtigen, hauptsächlich in Systemen mit unregelmäßigen Speicherverbrauchsmustern.

Neues Design von DDR3

Die DDR3-Speicherarchitektur führt ein innovatives 8-Bit-Präfet-Design ein, das das vorherige 4-Bit-Präfet-Merkmal in DDR2 effektiv verdoppelt.Mit diesem Fortschritt kann der DRAM -Kern bei nur 1/8 der Datenfrequenz funktionieren.Zum Beispiel arbeitet DDR3-800 mit einer Kernfrequenz von nur 100 MHz und zeigt einen signifikanten Effizienzsprung.

Zu den wichtigsten Merkmalen dieses Designs gehören:

• Die Implementierung einer Punkt-zu-Punkt-Topologie, die die Last in Bezug auf Adresse, Befehl und Steuerung erheblich verringert, was zu einer verbesserten Gesamtsystemleistung führt.

• Ein Herstellungsprozess, der unter 100 nm fällt, was zu einer Abnahme der Betriebsspannung von 1,8 V in DDR2 auf 1,5 V führt.Diese Reduzierung fördert nicht nur die Energieeffizienz, sondern fördert auch ein besseres thermisches Management innerhalb des Systems.

• Die Einführung asynchroner Reset- und ZQ -Kalibrierungsfunktionalitäten, die eine sinnvolle Transformation im Design markieren, die die Betriebsstabilität und Effizienz steigert.

Diese Verbesserungen spiegeln einen nachdenklichen Ansatz zur Gedächtnisarchitektur wider, der darauf abzielt, die sich entwickelnden Anforderungen des modernen Computers gerecht zu werden, während Aspekte wie Energieverbrauch und Systemleistung berücksichtigt werden.

DDR2- und DDR3 -Vergleich

Besonderheit	DDR2	DDR3
Burstlänge (BL)	BL = 4 wird häufig verwendet	BL = 8 ist fixiert;Unterstützt einen 4-Bit-Burst-Chop (BL = 4 Read + BL = 4 Schreiben Sie, um BL = 8) zu synthetisieren.Über A12 -Adresslinie gesteuert.Platzen Interrupt ist verboten
Timing adressieren	CL -Bereich: 2–5;Zusätzliche Latenz (Al) Bereich: 0–4	CL -Bereich: 5–11;AL-Optionen: 0, Cl-1, Cl-2.Fügt Schreiben hinzu Delay (CWD) basierend auf der Betriebsfrequenz
Funktion zurücksetzen	Nicht verfügbar	Neu eingeführt.Ein dedizierter Reset Pin vereinfacht Initialisierung, reduziert den Stromverbrauch und hält die internen Funktionen an Während des Resets
ZQ -Kalibrierung	Nicht verfügbar	Eingeführt mit einem ZQ-Pin unter Verwendung einer 240-Ohm-Referenz Widerstand.Kalibriert automatisch die Datenausgabe und den ODT -Widerstand
Referenzspannung	Einzelreferenzspannung (VREF)	Unterteilt in zwei Signale: VREFCA (Befehl/Adresse) und VREFDQ (Datenbus), Verbesserung des Signal-Rausch-Verhältnisses
Punkt-zu-Punkt-Verbindung (P2P)	Mehrere Speicherkanäle, die pro Controller unterstützt werden	Der Speichercontroller verarbeitet einen Kanal mit einem Slot. Aktivieren von P2P- oder P22P -Beziehungen.Reduziert die Buslast und verbessert sich Leistung
Stromverbrauch	Standard-Self-Refresh-Mechanismen	Fortgeschrittene Funktionen wie automatischem Selbstumschlag und teilweise Selbstrefresh basierend auf Temperatur, was zu einer besseren Effizienz führt
Anwendungen	Hauptsächlich in Desktops und Servern verwendet	Ideal für mobile Geräte, Server und Desktops aufgrund von Hochfrequenz, Geschwindigkeit und niedrigerer Stromverbrauch
Zukünftige Plattformunterstützung	Unterstützt auf Legacy -Systemen und aktuellen Plattformen	Unterstützt von Intel's Bear Lake und AMD K9 -Plattformen für zukünftige Kompatibilität

Speicherverbesserungen von DDR3

Logische Banken

Die Entwicklung von DDR2 nach DDR3 stellt eine bemerkenswerte Verschiebung in Memory-Architektur dar, die mit 8 logischen Banken und dem Potenzial zur Erweiterung von bis zu 16 initiiert wird. Diese Entwicklung geht über die technischen Verbesserungen hinaus.Es spiegelt einen zunehmenden Nachfrage nach Chips mit hoher Kapazität wider, die komplexe Anwendungen abwickeln können.Da sowohl die Software- als auch die Hardwareanforderungen weiter steigen, wird die Fähigkeit, logischere Banken zu unterstützen, immer relevanter.Erfahrungen in verschiedenen Branchen legen nahe, dass Systeme, die mit Blick auf Skalierbarkeit entwickelt wurden, häufig mehr langfristige Renditen erzielen, da sie sich auf zukünftige technische Veränderungen anpassen können, ohne dass umfangreiche Überholungen erforderlich sind.

Verpackung

Die DDR3 -Verpackung bedeutet einen bemerkenswerten Fortschritt im Ingenieurwesen, der durch eine höhere Stiftzahl hervorgehoben wird, die neue Funktionen ermöglicht.Der Übergang von FBGA-Paketen von DDR2 60/68/84-Ball zu den 78-Ball-FBGA für 8-Bit-Chips und die 96-Ball-FBGA für 16-Bit-Chips zeigt diesen Sprung.Diese Verbesserung verbessert nicht nur die Datenübertragungsfähigkeiten, sondern spiegelt auch ein wachsendes Engagement für Nachhaltigkeit wider, da DDR3 strengen Umweltstandards entspricht und schädliche Substanzen beseitigt.In der heutigen Produktionslandschaft können Sie zunehmend von Produkten angezogen werden, die die ökologische Verantwortung priorisieren, und betonen die Notwendigkeit, nachhaltige Praktiken in High-Tech-Innovationen zu verweben.

Stromverbrauch

Ein herausragendes Merkmal von DDR3 ist die Fähigkeit, eine hohe Bandbreite zu liefern und gleichzeitig den Stromverbrauch zu minimieren.Durch die Reduzierung der Betriebsspannung von 1,8 V von DDR2 auf 1,5 V wird DDR3 insgesamt 30% weniger Leistung anwenden.Die Leistungsverhältnisse für DDR3-800, 1066 und 1333—0,72X, 0,83X bzw. 0,95x-werden einen klaren Weg zur Verbesserung der Leistung und der Effizienz beeinträchtigen.Diese Abnahme des Stromverbrauchs unterstützt nicht nur die Nachhaltigkeit der ökologischen, sondern verlängert auch die Lebensdauer des Geräts, da eine verringerte Wärmeerzeugung zu weniger thermischen Belastungen der Komponenten führt.Historische Daten aus verschiedenen Sektoren zeigen, dass energieeffiziente Technologien im Laufe der Zeit tendenziell die Betriebskosten senken und den Wert von DDR3 verstärken.

Vorteile in Leistung

Leistungsvorteil	Details
Weniger Stromverbrauch und Wärme	DDR3 zieht Unterricht von DDR2 und verringert den Energieverbrauch und Wärme bei der Aufrechterhaltung der Kostenkontrolle.Dies macht DDR3 für Sie attraktiver
Höhere Betriebsfrequenz	Aufgrund des geringeren Energieverbrauchs erreicht DDR3 höher Betriebsfrequenzen, Ausgleich für längere Verzögerungszeiten und diente als a Verkaufsargument für Grafikkarten
Reduzierte Grafikkartenkosten	DDR3 verwendet größere Gedächtnispartikel (32 m x 32-Bit), weniger Chips benötigen, um die gleiche Kapazität wie DDR2 zu erreichen, wobei die PCB reduziert wird Bereich, Stromverbrauch und Kosten
Verbesserte Vielseitigkeit	DDR3 bietet eine bessere Kompatibilität mit DDR2 aufgrund von DDR2 unveränderte Schlüsselfunktionen (Stifte, Verpackung), die eine einfachere Integration in die Ermöglichung ermöglichen Bestehende DDR2 -Designs
Breite Einführung	DDR3 wird häufig in neuen High-End-Grafikkarten verwendet und zunehmend in Low-End-Grafikkarten übernommen

Wachstumsgeschichte

Der DDR3 -Speicherstandard, der am 28. Juni 2002 offiziell von JEDEC vorgestellt wurde, war ein großer Moment in der Entwicklung der Gedächtnistechnologie.Erst 2006 begann DDR2 wirklich, seine Nische auf dem Markt auszuarbeiten.Diese Verzögerung der weit verbreiteten Akzeptanz hat Hersteller nicht davon abgehalten, DDR3 -Lösungen eifrig zu verfolgen, was einen visionären Ansatz für die Gedächtnistechnologie hervorhob, der letztendlich die Branche verändern würde.

Marktanteil

Marktanalysten, einschließlich solcher aus Isuppli, rechneten, dass DDR3 bis 2008 eine dominante Position innerhalb des Speichersektors festlegen würde und einen Marktanteil von 55%prognostiziert.Bis zum Ende des Jahres 2008 standen DDR3 -Speichermodule, die mit Frequenzen von 1066, 1333 und 1600 MHz arbeiteten, den Verbrauchern leicht zur Verfügung.Während DDR3 architektonische Ähnlichkeiten mit DDR2 teilte, ging es die Mängel seines Vorgängers effektiv an, was einen glatteren Übergang erleichterte und eine breitere Akzeptanz förderte.Dieser Fortschritt zeigt den Wert der Flexibilität bei technischen Fortschritten, da Sie auf die Bedürfnisse der Verbraucher ordentlich reagieren können und gleichzeitig die Leistungsmetriken verbessern können.

Neue Funktionen

Der DDR3 -Speicher bringt erhebliche Verbesserungen gegenüber DDR2 mit erhöhten Datenübertragungsraten, einer innovativen Topologie für Adress- und Kontrollbusse und verbesserte Energieeffizienz.Die Einführung eines 8-Bit-Präfet-Designs in Kombination mit einer Punkt-zu-Punkt-Architektur optimiert nicht nur den Betrieb, sondern auch die Gesamtleistung.Diese Verbesserungen spiegeln einen umfassenderen Trend in der Technologie wider, bei dem Geschwindigkeit und Effizienz übertrieben sind.Erkenntnisse aus verschiedenen Sektoren zeigen, dass diejenigen, die Innovationen annehmen, häufig einen Wettbewerbsvorteil erreichen, was durch die schnelle Einführung von DDR3 über mehrere Anwendungen hinweist.

Kapazitätsmeilenstein

Ende 2009 erregte Samsung die Aufmerksamkeit mit der Freisetzung eines bahnbrechenden 4 GB DDR3-Chips, das unter Verwendung eines 50-nm-Prozesses hergestellt wurde, wodurch die Erstellung von 32-GB-Speichersticks ermöglicht und das Potenzial von 64-Bit-Computing erheblich verbessert wurde.Dieser Chip hatte auch eine beeindruckende Verringerung des Stromverbrauchs um 40% im Vergleich zu früheren Generationen.Prognosen, die auf einen Anstieg des Marktanteils von DDR3 auf 72% bis 2011 hinweisen, betonten die natürliche Progression von DDR2 auf DDR3 weiter.Diese Verschiebung erinnert an den zyklischen Charakter des technologischen Fortschritts, bei dem jede neue Iteration auf ihrem Vorgänger aufbaut und die Innovation und Effizienz in einer sich ständig verändernden digitalen Umgebung vorantreibt.
