Erforschen von LD1117S33TR PMIC -Funktionen und Datenblattinformationen

In der Welt der Spannungsregelung sticht der LD1117S33TR als zuverlässige Spannungsregler mit niedrigem Dropout-Spannungsregulator aus, die für seine Anpassungsfähigkeit und Stabilität über verschiedene Anwendungen bekannt sind.Erhältlich sowohl in einstellbaren als auch in festen Konfigurationen bietet es eine robuste Spannungsverwaltung, wodurch auch unter schwankenden Eingangsbedingungen eine stetige Ausgabe aufrechterhalten wird.Mit integrierten thermischen und kurzkreisenden Schutzmaßnahmen erweist sich der LD1117S33TR in sensiblen elektronischen Umgebungen wie Computersystemen und Kommunikationsgeräten.In diesem Artikel geht es zu seinen grundlegenden Funktionen, praktischen Anwendungen und technischen Stärken und zeigt, warum Sie sein unkompliziertes und dennoch effektives Design für die Erstellung kompakter, zuverlässiger Leistungslösungen bevorzugen.

Katalog

Überblick über den LD1117S33TR

Der LD1117S33TR Excels als Spannungsregler, der bis zu 800 mA mit einer einstellbaren Referenzspannung ab 1,25 V bietet. Durch die einfache Integration in vorhandene Systeme dank Pin-to-Pin-Kompatibilität mit Standard-Branchenmodulen attraktiv, attraktiv, attraktiv für verschiedene Anwendungen.

Die einstellbare Version des LD1117S33TR bietet bemerkenswerte Verbesserungen, z. B. die Senkung der Ausfallspannung.Dieses Merkmal fördert den effizienten Energieverbrauch und sorgt dafür, dass die Systeme unter schwankenden Eingangsbedingungen stabil bleiben.Die verstärkte Spannungstoleranz trägt zu Zuverlässigkeit bei, bewertet in Szenarien, die eine stetige Stromversorgung erfordern.In der praktischen Anwendung zeigt der LD1117S33TR die Vielseitigkeit bei zahlreichen Schaltungen.Es wird für die Vereinfachung der Integration eine Wertschätzung gewonnen, wodurch die Neugestaltungskosten gesenkt und die Entwicklungszeitpläne beschleunigt werden.

Pin -Layout -Details

PIN -Nummer	Pin -Name	Beschreibung
1	Boden	Massestift - mit dem Boden des Systems verbunden.
2	Vout	Regulierte Ausgangsspannung
3	Vin	Eingangsspannung, die reguliert werden soll

LD1117S33TR CAD -Darstellung

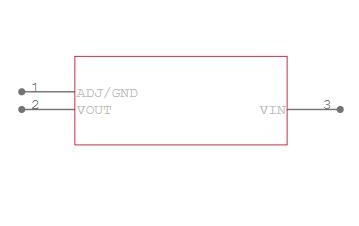

Symbol

Fußabdruck

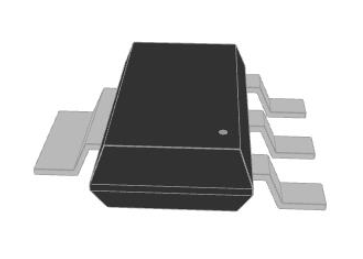

3D -Modell

Alternativen

• LM1117MPX-3.3/NOPB

• LT1117ist-3.3#Tr

• LD1117S30C

• LM1117MPX-2.5

LD1117S33TR -Anwendungen

• Grundkonfiguration: Um eine feste Spannungsreglerversion zu verwenden, müssen Sie die Stromquelle an den Vin -Stift anschließen und eine stabilisierte Ausgabe aus dem Vout -Stift zeichnen, wodurch der Adj/Moding Pin geerdet ist.Die Einführung eines Kondensators in den Ausgang kann die Rauschinterferenz erheblich verringern, was hauptsächlich für sensible Anwendungen vorteilhaft ist, um sicherzustellen, dass Klarheit bei Problemen zu Problemen führen kann.

• Einstellbare Ausgangskonfiguration: Für Szenarien, die einstellbarer Ausgang erfordern, ermöglicht das Anschließen von zwei Widerständen, R1 und R2, die Spannungsstimmung gemäß der gewünschten Spezifikation.Die Erweiterung der Ripple -Ablehnung durch Hinzufügen eines Kondensators, CADJ, kann die Stabilität verbessern.Sie können häufig feststellen, dass das Optimieren dieser Komponenten die Leistung steigert, insbesondere in dynamischen Umgebungen, die Flexibilität fordern.

• Geräuschmanagement: Die Implementierung zusätzlicher Kondensatoren sowohl in der Eingabe als auch im Ausgang bietet eine effektive Rauschfiltration.Diese Technik bewahrt die Signalintegrität, einen Aspekt, der in der Präzisionselektronik aktiv ist.Erkenntnisse aus Feldtests und iterativen Designverbesserungen leiten häufig eine optimale Auswahl und Platzierung von Kondensatoren, was die Tiefe des praktischen Fachwissens widerspiegelt.

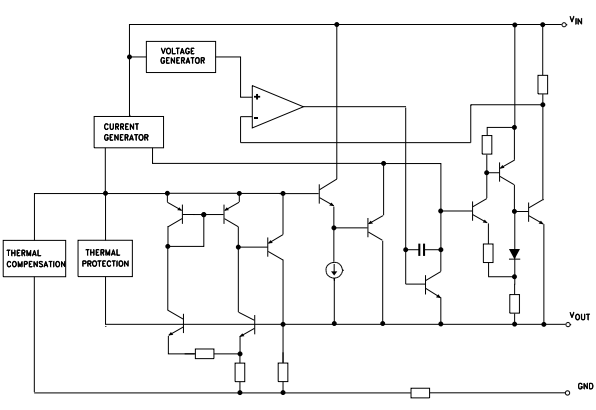

Blockdiagramm

Anwendungsschaltungsdesign

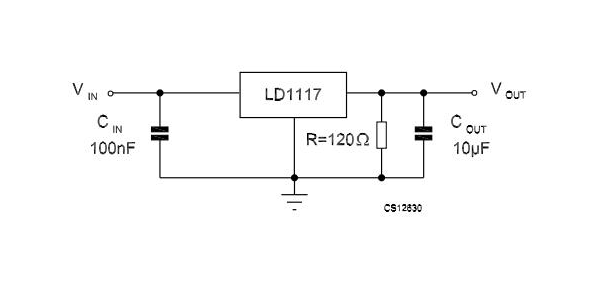

Schaltungskonfiguration für 1,2 V Ausgang

Handwerkskreise für verschiedene feste Ausgänge machen

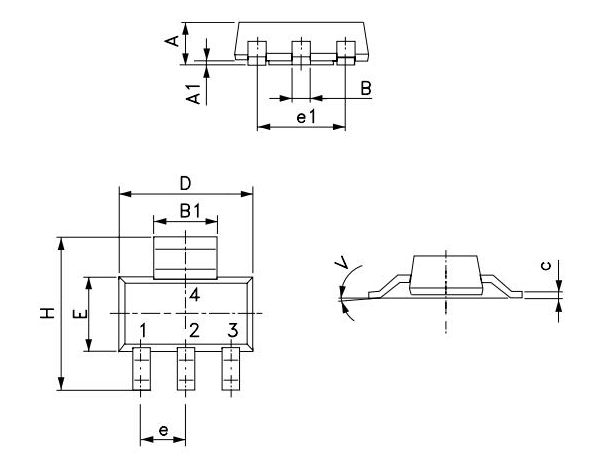

Abmessungen

Technische Spezifikationen

Typ	Parameter
Lebenszyklusstatus	Aktiv (zuletzt aktualisiert: vor 7 Monaten)
Fabrikvorlaufzeit	8 Wochen
Kontaktieren Sie die Beschichtung	Zinn
Montieren	Oberflächenhalterung
Montagetyp	Oberflächenhalterung
Paket / Fall	To-261-4, to-261aa
Anzahl der Stifte	3
Gewicht	4.535924g
Betriebstemperatur	0 ° C ~ 125 ° C.
Verpackung	Band & Rollen (TR)
JESD-609 Code	E3
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Anzahl der Terminen	4
Beendigung	SMD/SMT
ECCN -Code	Ear99
Verpackungsmethode	Tr, 7 Zoll
Max -Leistungsdissipation	12W
Endposition	DUAL
Terminalform	Möwenflügel
Anzahl der Funktionen	1
Basisteilnummer	LD1117
Stiftanzahl	4
JESD-30-Code	R-PDSO-G4
Anzahl der Ausgänge	1
Ausgangsspannung	3.3 V
Ausgangstyp	Behoben
Maximaler Ausgangsstrom	1.3a
Stromspannung	3.3 V
Maximale Versorgungsspannung	15 V
Min -Versorgungsspannung	4,75 V
Ausgabekonfiguration	Positiv
Leistungsdissipation	12W
Ruhender Strom	10 mA
Genauigkeit	1%
Maximalausgangsspannung	3.3 V
Ausgangsspannung 1	3.3 V
Anzahl der Regulierungsbehörden	1
Min Eingangsspannung	4,75 V
Schutzmerkmale	Überstrom über Temperatur
Spannungsabfall (max)	1,2 V @ 800 mA
PSRR	75 dB (120 Hz)
Ausfallspannung	1.1V
Nominelle Eingangsspannung	3.3 V
Ausfallspannung1-nom	1.1V
Min Ausgangsspannung	3.3 V
Nennausgangsspannung	3.3 V
Eingangsvorspannungsstrom	5ma
Ausgangsspannungsgenauigkeit	1%
Höhe	1,8 mm
Länge	6,5 mm
Breite	3,5 mm
SVHC erreichen	Kein SVHC
Strahlenhärtung	NEIN
ROHS -Status	ROHS3 -konform
Frei führen	Frei führen

Vergleichbare Teile

Teilenummer

Hersteller

Paket / Fall

Anzahl der Stifte

Anzahl der Ausgänge

Maximaler Ausgangsstrom

Min Eingangsspannung

Nominelle Eingangsspannung

Min Ausgangsspannung

Nennausgangsspannung

Ausgangsspannung

Maximalausgangsspannung

Genauigkeit

View vergleichen

LD1117S33TR

Stmicroelektronik

To-261-4, to-261aa

3

1

1.3 a

4,75 v

3.3 v

3.3 v

3.3 v

3.3 v

3.3 v

1%

LD1117S33TR VS NCP1117ST33T3G

NCP1117ST33T3G

Auf Halbleiter

To-261-4, to-261aa

3

1

1.3 a

3.6 V

2,5 V

2,5 V

2,5 V

2,5 V

2,5 V

1%

LD1117S33TR VS NCP1117ST33T3G

Ld1117str

Stmicroelektronik

To-261-4, to-261aa

4

1

1:00 Uhr

3,5 V

- -

3.3 v

3.3 v

3.3 v

3.3 v

1%

LD1117S33TR VS LD1117STR

LD1117S50CTR

Stmicroelektronik

To-261-4, to-261aa

3

1

1.3 a

2,35 V

- -

1,25 V

- -

15 v

15 v

1%

LD1117S33TR VS LD1117S50CTR

LD1117S25TR

Stmicroelektronik

To-261-4, to-261aa

3

1

1.3 a

6,5 v

- -

5 v

- -

5 v

5 v

1%

LD1117S33TR VS LD1117S25TR

Datenblatt PDF

LD1117S33TR -Datenblätter:

Ld1117xx.pdf

NCP1117ST33T3G -Datenblätter:

Zylindrische Batteriehalter.pdf

NCP, NCV1117.pdf

LD1117STR -Datenblätter:

Ld1117xx.pdf

LD1117S50CTR -Datenblätter:

Ld1117xx.pdf

LD1117S25TR -Datenblätter:

Ld1117xx.pdf

Häufig gestellte Fragen [FAQ]

1. Was ist LD1117S33TR?

Der LD1117S33TR ist ein vielseitiger Spannungsregler mit niedrigem Drogen, der bis zu 800 mA Ausgangsstrom verarbeiten kann.Erhältlich in festen und einstellbaren Spannungsversionen bietet es mehrere Standardausgangsspannungen.Seine weit verbreitete Verwendung ist ein Beweis für seine Effizienz und die flexible Rolle, die es bei der Bereitstellung stabiler Stromversorgungen spielt, insbesondere in lensitiven Umgebungen.Die Regulierungsbehörde zeigt Anpassungsfähigkeit und erfüllt verschiedene technologische Anforderungen.In Anwendungen können Sie feststellen, dass sich der LD1117S33TR in wärmeempfindlichen Szenarien auszeichnet und die Lebensdauer und Effizienz von Geräten verlängert.

2. Was ist Spannungsabfall?

Der Spannungsabfall ist der kleinste Spannungsunterschied zwischen Eingang und Ausgang, um sicherzustellen, dass der Regler die korrekte Ausgangsspannungsregelung beibehält.Diese Maßnahme spiegelt die Effizienz eines Reglers wider, hauptsächlich, wenn sich die Eingangsspannung der Ausgangsspannung nähert.Eine niedrigere Ausfallspannung impliziert eine größere Effizienz, was bemerkenswerte Auswirkungen auf Geräte hat, die sich auf begrenzte Stromquellen wie Batterien verlassen.In der Praxis kann die Reduzierung der Abbrecherspannung die Langlebigkeit und Leistung der tragbaren Elektronik erheblich verbessern, indem unnötige Stromversorgung minimiert wird.
