Leitfaden zum AT24C256 EEPROM: Pinout, Datenblatt und Speicheradressierung

Der AT24C256 EEPROM stammt als zuverlässige und vielseitige zweidraht-Serienspeicherkomponente und bietet 256 Kilobit Speicher zur Unterstützung verschiedener Aufgaben zur Erhaltung elektronischer Daten.Dieser Artikel enthält eine umfassende Anleitung zum AT24C256, das seine Datenblatt-, PIN -Konfiguration und eindeutige Adressierungsmechanismen abdeckt.Wir werden auch seine Kompatibilität mit Arduino -Mikrocontrollern untersuchen.Machen Sie sich mit uns, während wir uns mit den technischen Einzelheiten dieses EEPROM, dem Potenzial für die Gedächtniserweiterung und seinen praktischen Anwendungen in verschiedenen technologischen Landschaften befassen.Unabhängig davon, ob Sie die Datenprotokollierung verbessern, den Speicher rationalisieren oder Ihre Daten sichern möchten, hat der AT24C256 viel zu bieten.

Katalog

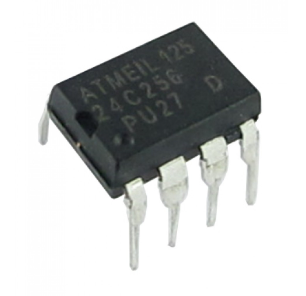

Überblick über AT24C256 EEPROM

Der AT24C256 EEPROM ist eine multifunktionale und zuverlässige 8-polige Speicherkomponente mit einer beeindruckenden Speicherkapazität von 32 KByte.Es behält Daten effektiv bei, und erhalten Sie Informationen, auch wenn Strom verloren geht, ähnlich wie bei der Funktion eines USB -Laufwerks.Dieses Merkmal sorgt für sichere Datenspeicherung und bietet einen konstanten Bezugspunkt, unabhängig von Leistungsunterbrechungen.Die Fähigkeit, Datenaktionen und Abrufen zu unterstützen, macht es für verschiedene Anwendungen geeignet, insbesondere in Umgebungen, die häufige Datenänderungen fordern.

Der AT24C256 in einer Spannungshalterung von 1,7 V und 5,5 V betrieben und harmoniert sowohl 3,3 V als auch 5 -V -Systeme und bereichert seine Verwendung über verschiedene technologische Landschaften hinweg.Diese Anpassungsfähigkeit erleichtert ihre reibungslose Einbeziehung in verschiedene elektronische Umgebungen, von Haushaltsgeräten bis hin zu industriellen Regulierungssystemen, in denen eine solche Flexibilität die Effektivität der Geräte steigern kann.Zum Beispiel können Sie in diesem Merkmal häufig einen Wert finden, da es bei der Erstellung von stromlinienförmigen Produkten ohne die Notwendigkeit mehrerer Variationen von Komponenten hilft.

Das AT24C256 EEPROM ermöglicht die Verbindung von bis zu 8 ähnlichen EEPROMs in Reihe, wobei erweiterten Speicher größere Datensätze in Angriff genommen oder Ihre Nachfrage erhöht werden können.Diese Erweiterbarkeit erweist sich in Bereichen wie Datenprotokollierung in wissenschaftlichen Untersuchungen oder umfangreicher Parameterspeicher in der Telekommunikation als außergewöhnlich vorteilhaft.In praktischen Situationen können Sie diese Fähigkeit nutzen, eine hohe Datenkapazität zu erreichen, ohne die Systemleistung oder physischen Fußabdruck zu beeinträchtigen.

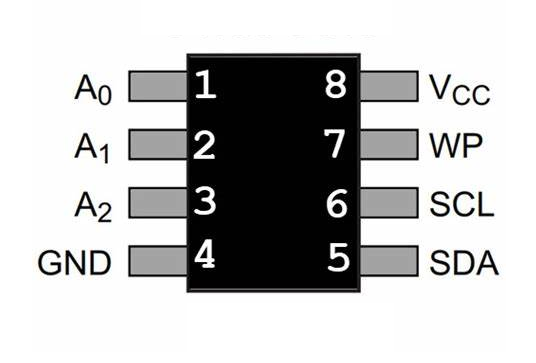

PIN -Konfiguration

Pin -Nr	Pin -Name	Beschreibung
1	A0	Benutzerkonfigurierbarer Chip auswählen
2	A1	Benutzerkonfigurierbarer Chip auswählen
3	NC	Keine Verbindung
4	GND	Erdungsnadel
5	SDA	Seriendatenstift
6	Scl	Serienuhr Pin
7	Wp	Schreiben Sie den Pin
8	VCC	Stromversorgungsstift

CAD -Ressourcen

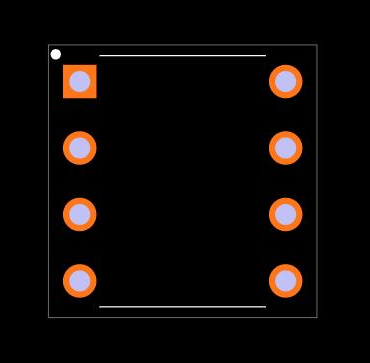

Fußabdruck

3D -Visualisierung

Technische Spezifikationen

Mikrochip -Technologie AT24C256B-PU Spezifikationen und Attribute.

Typ	Parameter
Montieren	Durch Loch
Montagetyp	Durch Loch
Paket / Fall	8-DIP (0,300, 7,62 mm)
Anzahl der Stifte	8
Lieferantengerätepaket	8-Pdip
Speichertypen	Nicht flüchtig
Betriebstemperatur	-40 ° C ~ 85 ° C ta
Verpackung	Rohr
Veröffentlicht	1997
Teilstatus	Veraltet
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Maximale Betriebstemperatur	85 ° C.
Min Betriebstemperatur	-40 ° C.
Spannung - Versorgung	1,8 V ~ 5,5 V
Frequenz	1MHz
Basisteilnummer	AT24C256
Schnittstelle	2-Wire, I2C, Serie
Maximale Versorgungsspannung	5,5 V
Min -Versorgungsspannung	1,8 V
Speichergröße	256 KB (32k x 8)
Nominalversorgungsstrom	3ma
Taktfrequenz	1MHz
Zugriffszeit	550ns
Speicherformat	Eeprom
Speicherschnittstelle	I2C
Zykluszeit schreiben - Wort, Seite	5 ms
Dichte	256 kb
Maximale Frequenz	400 kHz
SVHC erreichen	Kein SVHC
Strahlenhärtung	NEIN
ROHS -Status	ROHS3 -konform

Merkmale

Besonderheit	Beschreibung
Spannungsbetrieb	Niederspannungs- und Standard-Spannungsbetrieb: 1,8 V (VCC = 1,8 V bis 5,5 V)
Organisation	Intern organisiert als 32.768 x 8
Schnittstelle	Zwei-Draht-Serienschnittstelle
Rauschunterdrückung	Schmitt auslösend mit gefilterten Eingängen für Rauschen Unterdrückung
Datenübertragungsprotokoll	Bidirektionales Datenübertragungsprotokoll
Geschwindigkeitskompatibilität	5,0 V, 2,7 V, 2,5 V), 400 kHz (1,8 V)
Schutz schreiben	Schreiben Sie Protect PIN für Hardware- und Softwaredaten Schutz
Seitenschreibmodus	64-Byte-Seite Schreibmodus (Teilseite schreibt zulässig)
Schreiben Sie das Zykluszeitpunkt	Selbstdiemed-Schreibzyklus (5 ms max)
Zuverlässigkeit	Ausdauer: Eine Million Schreibzyklen
	Datenbindung: 40 Jahre
Umweltkonformität	Lead-freie/halogenfreie Geräte verfügbar
Paketoptionen	JEDEC PDIP, JEDEC SOIC, EIAJ SOIC, Ultra-dünn SAP (kleines Array -Paket), TSSOP und DBGA2
Sterben Verkäufe	Waferform, Waffelpack und gestoßen Wafer

Verschiedene Verwendungen des AT24C256 EEPROM

Datenprotokollierung

Der AT24C256 EEPROM sieht häufig in Systemen für die Datenprotokollierung verwendet und bietet einen robusten Speicher, bei dem die Datenzuverlässigkeit nicht beeinträchtigt werden kann.Mit seinem nichtflüchtigen Merkmal bleiben die Daten inmitten von Leistungsstörungen intakt, was sich als von unschätzbarem Wert erweist, wenn zeitempfindliche Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit dokumentiert werden.Sie können sorgfältig Setups konstruieren, um Sensorinformationen regelmäßig zu erfassen und zu sichern, wodurch die Anpassungsfähigkeit und Widerstandsfähigkeit von EEPROM in praktischen Anwendungen vorgestellt wird.

Audiogeräte

Innerhalb von Audiogeräten - einschließlich digitaler Audio -Player und Hörgeräte - spielt das AT24C256 EEPROM eine wichtige Rolle bei der Aufbewahrung von Konfigurationsspezifikationen und -präferenzen.Seine Fähigkeit, Daten ohne Strom aufrechtzuerhalten, sorgt dafür, dass diese Geräte persönliche Einstellungen bewahren und auch nach Leistungszyklen nahtlose Interaktion bieten.Die Firmware wurde gekonnt fein abgestimmt, was sowohl die Effektivität von Lese- als auch Schreibvorgängen und die Unterstützung einer lang anhaltenden Geräteleistung verbessert.

Sekundärspeicherlösungen

Bei Verwendung als sekundäre Speicherressource ist das AT24C256 EEPROM eine praktische kompakte Option für Geräte, die eine mäßige Speicherausweitung benötigen.Diese Anwendung hilft, mikrocontrollerorientierte Systeme nicht kritische Daten zu verwalten und den primären Speicher für intensivere Prozesse zu reservieren.Sie können diese Systeme mit einem scharfen Fokus auf Speicherzugriffsmuster entwerfen und ein effizientes Speichermanagement nutzen, um die Lebenserwartung von Speicherressourcen zu erweitern.

Datenanalyse

Die AT24C256 EEPROM beteiligt sich mit fortschrittlichen Datenanalysen, hauptsächlich in tragbaren oder Edge -Geräten, als Hilfspeicher für Übergangsdaten und -parameter.Die einfache Schnittstelle vereinfacht die Einbindung in analytische Frameworks und ermöglicht die Bereitstellung von Swift -Algorithmus, die zum Zugriff auf gespeicherte Koeffizienten oder historische Aufzeichnungen verwendet werden.Sie können seine transformativen Auswirkungen auf die Steigerung der Recheneffizienz beobachten und gelegentlich bemerkenswerte Fortschritte freischalten.

Zusätzliche Speicherbedürfnisse

In Szenarien, in denen die Systemarchitektur erweitertem Speicher verlangt, um die Funktionalität zu steigern, bietet der AT24C256 EEPROM einen erschwinglichen Weg.Für eingebettete Systeme mit engen Plattenräumen oder begrenzte Budgets für teurere Alternativen ist es größtenteils vorteilhaft.Sie können dieses EEPROM häufig einsetzen, um die Fähigkeiten ohne wesentliche Neugestaltungen zu verbessern, was den praktischen Nutzen bei der Navigation von Designkomplexitäten und der Förderung der technologischen Geschicklichkeit widerspiegelt.Diese Strategien betonen den wichtigsten Beitrag der EEPROM zur Entwicklung der modernen Elektronik.

Äquivalente

• 24LC512

Alternativen

• 24c04

• 24LC1026

• 25LC040

• 24c32

Optimales Engagement mit dem AT24C256 EEPROM

Konfigurieren von I2C -Kommunikation

Die Verwendung des AT24C256 -EEPROM in vollem Umfang beinhaltet die Initialisierung eines zuverlässigen I2C -Kommunikationskanals.Verbindungsdiagramme fungieren als grundlegende Leitfäden und leiten die genaue Verkabelung der SCK- und SDA -Stifte an Ihren Mikrocontroller.Die Integration geeigneter Pull-up-Widerstände verbessert die Zuverlässigkeit und Widerstandsfähigkeit dieser Linien und hilft, Datenprobleme aufgrund von Störungen zu vermeiden.Der Prozess der Optimierung des Widerstandswerte für die Übereinstimmung mit dem Schaltungsbedarf kann die Signalintegrität erheblich stärken und einen sicheren Datenfluss fördern.

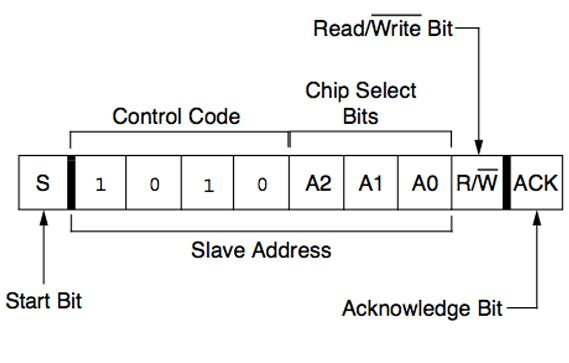

Multiple Eeprome ansprechen

Die Aufgabe, bei der Koordinierung zahlreicher EEPROM -Einheiten von EEPROM -Einheiten an Bedeutung zu sein.Durch die Konfiguration der Adressstifte A0, A1 und A2 erhält jede Einheit eine eindeutige Identität, sodass der Mikrocontroller reibungslos zu navigieren und Kommunikationskonflikte vermeiden kann.Die strategische Planung der Adresseinrichtung während der Hardwaredesignphase kann zukünftige Erweiterungen erleichtern, die Herausforderungen der Projektskalierbarkeit verringern und System -Upgrades erleichtern.

Aufrechterhaltung der Sicherheits- und Datenintegrität

Die Schreibschutzfunktion in der AT24C256 schützt sensible Informationen vor nicht autorisierten Änderungen.Die Aktivierung dieser Kontrolle sichert ernsthafte Daten, vor allem in Szenarien, in denen die Datenintegrität eine wesentliche Überlegung darstellt.Das Initiieren dieser Sicherheitsmerkmale während der Konstruktionsphasen kann potenzielle Risiken lindern und die Robustheit des Systems verstärken.Darüber hinaus zeigen Anwendungen, dass die Kombination von Hardwareschutz mit Software -Sicherheitsprotokollen eine robuste Verteidigung formuliert und eine umfassende Datensicherheit gewährleistet.

Datenübertragung effizient ausführen

Genauigkeit bei der Programmierung Die Registeradresse ist der Schlüssel für reibungslose Datenübertragungsvorgänge, wodurch ein zuverlässiges Lesen und Schreiben ermöglicht wird, während Fehler minimiert werden.Das Verständnis des Adressierungsrahmens des Geräts in Verbindung mit der praktischen Programmierpraxis ist aktiv, um die Funktionen des EEPROM zu maximieren.Darüber hinaus kann der Austausch von Erkenntnissen oder Taktiken bei der Konfiguration dieser Register zu einem verbesserten, zusammenhängenden Design in teamorientierten Projekten führen.

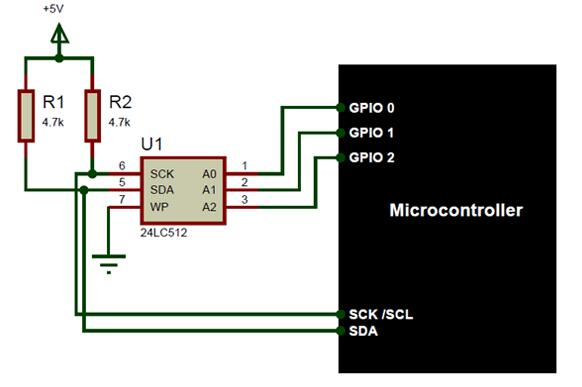

Überlegungen zur Schaltungdesign für das AT24C256 EEPROM

Schließen Sie die SCK- und SDA-Linien des AT24C256-EEPROM an die geeigneten Mikrocontroller-Stifte an und stellen Sie sicher, dass Sie geeignete Klimmzüge einbeziehen.Diese Widerstände sind maßgeblich an der Aufrechterhaltung der I2C -Busleitungen in einem stabilen und standardmäßigen hohen Zustand, die Rauschinterferenz und die Verbesserung der Signalintegrität beibehalten.In Umgebungen, die zu elektromagnetischen Interferenzen neigen, wird die Aufrechterhaltung einer stabilen Kommunikation in diesen Linien für die vertrauenswürdige Datenübertragung nützlich.

Ansprechen von Pins A0, A1 und A2 beeinflussen die Auswahl individueller EEPROM -Chips erheblich.In Systemen, die mehrere EEPROMS erfordern, ermöglichen diese Stifte die eindeutige Auswahl jedes Chips, indem sie unterschiedliche Adresskonfigurationen festlegen.Dies erleichtert die nahtlose Integration mehrerer Geräte.Das Vermeiden von Datenfehlern in dichten Schaltungskonstruktionen erfordert eindeutige Adresszuweisungen, um den unbeabsichtigten Zugriff auf falsche Chips zu verhindern.

Der Schreibpin wirkt als Vorsichtsmaßnahme für das EEPROM.Wenn Sie diesen Pin einbeziehen, können Sie die Daten sicher sperren, versehentlich geschriebene Schreibvorgänge blockieren und gespeicherte Informationen schützen.Diese Funktion erweist sich als besonders vorteilhaft in Systemen, in denen die Erhaltung der Datenintegrität schwerwiegend ist, da unbeabsichtigte Änderungen zu erheblichen Systemfehlern oder Datenverlust führen können.Durch die Interaktion mit dem AT24C256 -EEPROM werden Registeradressen verwendet, um Lese- oder Schreiben von Aufgaben jeweils ein Byte zu verwalten.Durch methodisch auf Register zugreifende Datenvorgänge können Sie effiziente Datenvorgänge ausführen.Das Design des professionellen Schaltkreises betont diese strukturierte Kommunikation, um die Funktion der Geräte innerhalb der erwarteten Parameter sicherzustellen und die potenziellen Datenbearbeitungsfehler zu minimieren.

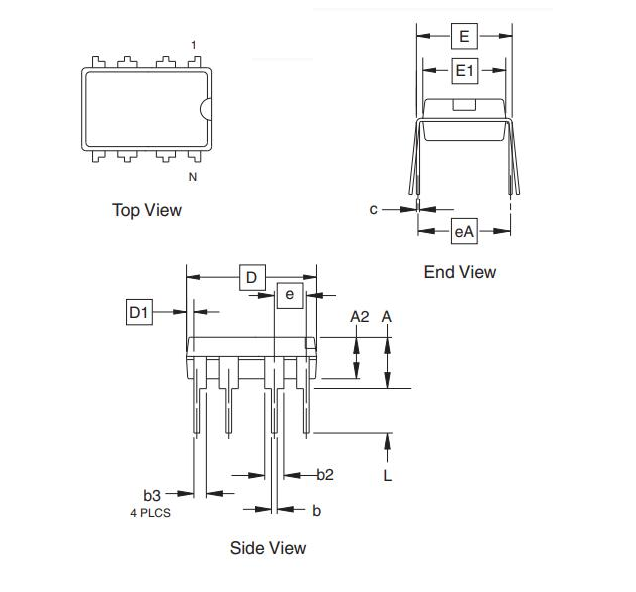

Dimension

Hersteller

Die Microchip -Technologie hat seinen Sitz in Chandler, Arizona, und ist für ihr Fachwissen in Mikrocontroller und analogen Lösungen bekannt.Mit dem Fokus auf die Bereitstellung zuverlässiger Produkte strebt das Unternehmen die Systemkosten und die Beschleunigung des Markteintritts an.Ihre umfangreiche Produktpalette dient weltweit verschiedene Anwendungen, einschließlich Automobilsysteme, Unterhaltungselektronik und Industriemaschinen.Diese breite Attraktivität zeigt die Fähigkeit von Microchip, die komplizierten Anforderungen verschiedener Märkte anzupassen und zu erfüllen.

Die Microchip -Technologie legt einen starken Schwerpunkt auf Innovation und Gewährleistung der Qualität, die die Industrie dazu ermöglicht, Präzision und Funktionalität zu verfolgen.Durch die Einbeziehung fortschrittlicher Sicherheitsmaßnahmen und Konnektivitätsoptionen bleiben die Lösungen von Microchip mit den sich ständig ändernden Anforderungen moderner technologischer Infrastrukturen Schritt.Das Engagement des Unternehmens für energieeffiziente Designs fördert auch nachhaltige Praktiken und stimmt auf den Schritt der Branche ab, die Umweltauswirkungen auf die Elektronik zu minimieren.

Datenblatt PDF

AT24C256B-PU-Datenblätter:
