Wärmetauscher: Funktionsprinzipien, Typen und Anwendungen

Wärmetauscher helfen Ihnen, Wärme zwischen Flüssigkeiten zu übertragen, um die Temperatur zu kontrollieren und die Effizienz zu verbessern.In diesem Artikel erfahren Sie in einfachen Worten, was ein Wärmetauscher ist und wie er funktioniert.Sie werden auch die Haupttypen und Schlüsselkomponenten erkunden.Darüber hinaus erfahren Sie, welche Faktoren die Leistung beeinflussen und wo Wärmetauscher üblicherweise eingesetzt werden.

Katalog

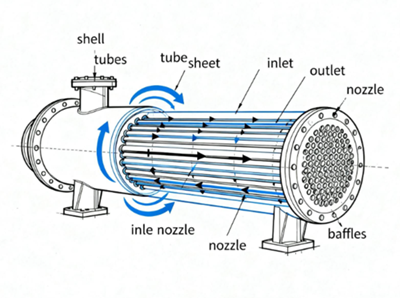

Abbildung 1. Übersicht über den Wärmetauscher

Was ist ein Wärmetauscher?

Ein Wärmetauscher ist ein Gerät, das dazu dient, Wärme zwischen zwei oder mehr Flüssigkeiten zu übertragen, ohne diese zu vermischen.Sein Hauptzweck besteht darin, Wärmeenergie effizient von einer heißen Flüssigkeit in eine kalte Flüssigkeit zu übertragen.Diese Flüssigkeiten können je nach System Flüssigkeiten, Gase oder eine Kombination aus beidem sein.Wärmetauscher werden häufig in industriellen Prozessen, HVAC-Systemen und der Stromerzeugung zur Temperaturregelung eingesetzt.Durch die kontrollierte Wärmeübertragung tragen sie zur Verbesserung der Energieeffizienz und Systemleistung bei.

Wie funktioniert ein Wärmetauscher?

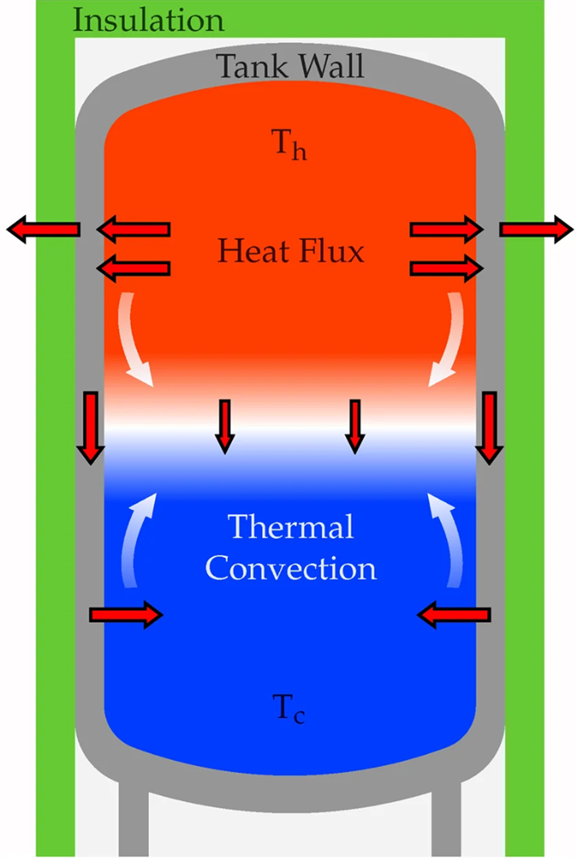

Abbildung 2. Wärmeübertragung und Konvektion in einem System

Ein Wärmetauscher funktioniert, indem er Wärme von einer Flüssigkeit mit höherer Temperatur über eine Trennfläche auf eine Flüssigkeit mit niedrigerer Temperatur überträgt.Wärme bewegt sich zunächst durch Leitung über die feste Wand, die die Flüssigkeiten trennt.Gleichzeitig kommt es während des Fließens in jeder Flüssigkeit zu Konvektion, die zu einer gleichmäßigen Wärmeverteilung beiträgt.Der Temperaturunterschied zwischen den Flüssigkeiten treibt diesen Wärmeübertragungsprozess kontinuierlich an.Während die heiße Flüssigkeit Energie verliert, kühlt sie ab, während die kalte Flüssigkeit diese Energie aufnimmt und sich erwärmt.Die Strömungsbewegung spielt eine wichtige Rolle bei der Aufrechterhaltung eines effizienten Wärmeaustauschs.Dieser Prozess dauert an, solange ein Temperaturunterschied und eine Flüssigkeitsbewegung bestehen.

Arten von Wärmetauschern

Rohrbündelwärmetauscher

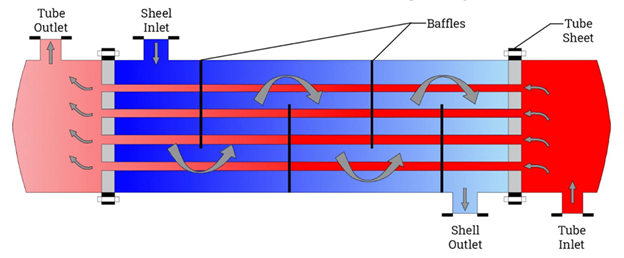

Abbildung 3. Diagramm eines Rohrbündelwärmetauschers

Ein Rohrbündelwärmetauscher ist ein weit verbreiteter Typ, der aus einem Bündel von Rohren besteht, die in einem zylindrischen Mantel eingeschlossen sind.Eine Flüssigkeit fließt durch die Rohre, während eine andere die Rohre innerhalb der Hülle umströmt.Die Wärme wird durch die Rohrwände übertragen, während sich die Flüssigkeiten auf getrennten Wegen bewegen.Leitbleche im Inneren der Schale leiten die Strömung und verbessern die Effizienz der Wärmeübertragung.Dieses Design ist langlebig und für Hochdruck- und Hochtemperaturanwendungen geeignet.Es wird häufig in Kraftwerken, Ölraffinerien und der chemischen Industrie eingesetzt.Allerdings kann es im Vergleich zu kompakten Bauformen größer ausfallen und benötigt mehr Platz.

Plattenwärmetauscher

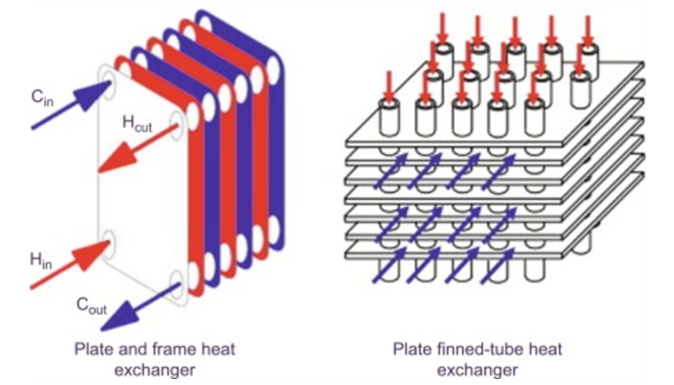

Abbildung 4. Plattenwärmetauscher-Design

Ein Plattenwärmetauscher ist ein kompaktes Gerät, das mehrere dünne Metallplatten zur Wärmeübertragung zwischen Flüssigkeiten verwendet.Die Flüssigkeiten fließen in abwechselnden Kanälen, die von den Platten gebildet werden, und ermöglichen so einen engen Kontakt ohne Vermischung.Durch dieses Design entsteht eine große Oberfläche, die die Wärmeübertragungseffizienz verbessert.Das Strömungsmuster fördert typischerweise Turbulenzen und verbessert den Wärmeaustausch.Es wird häufig in HLK-Systemen, der Lebensmittelverarbeitung und der Kühlung eingesetzt.Plattenwärmetauscher sind aufgrund ihres modularen Aufbaus leicht zu reinigen und zu warten.Für Anwendungen mit sehr hohem Druck sind sie jedoch möglicherweise nicht ideal.

Luftgekühlter Wärmetauscher

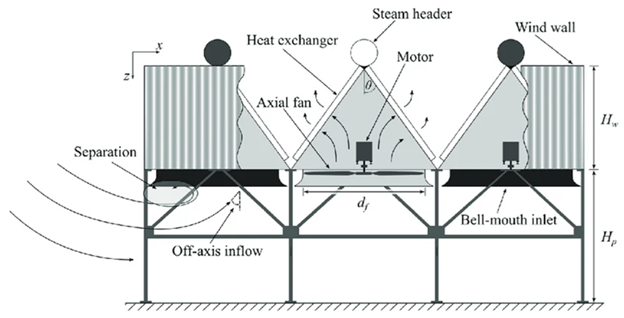

Abbildung 5. Luftgekühltes Wärmetauschersystem

Ein luftgekühlter Wärmetauscher nutzt zur Kühlung Umgebungsluft anstelle von Wasser oder Flüssigkeit.Es besteht aus Rippenrohren und großen Ventilatoren, die Luft über die Oberfläche blasen, um Wärme abzuleiten.Die Lamellen vergrößern die Oberfläche und tragen so dazu bei, die Wärme effektiver an die Luft abzugeben.Wenn heiße Flüssigkeit durch die Rohre fließt, wird Wärme an die Umgebungsluft abgegeben.Diese Systeme werden häufig in Kraftwerken, petrochemischen Anlagen und abgelegenen Standorten eingesetzt.Sie sind nützlich, wenn Wasser begrenzt oder nicht verfügbar ist.Ihre Leistung hängt jedoch von der Lufttemperatur und den Umgebungsbedingungen ab.

Doppelrohrwärmetauscher

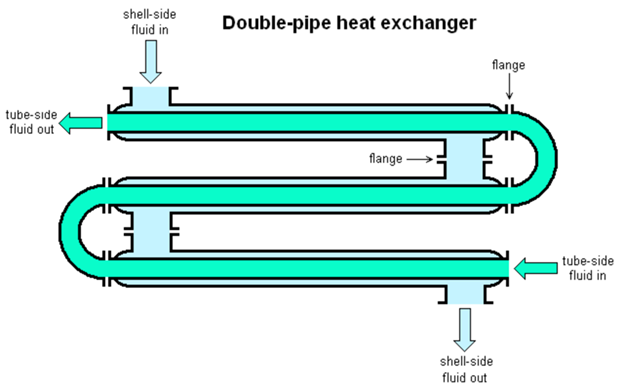

Abbildung 6. Anordnung des Doppelrohrwärmetauschers

Ein Doppelrohrwärmetauscher ist eine einfache Konstruktion, bei der ein Rohr in einem anderen Rohr platziert wird.Eine Flüssigkeit fließt durch das Innenrohr, während die andere durch das Außenrohr fließt.Die Wärmeübertragung erfolgt durch die Wand, die die beiden Flüssigkeiten trennt.Zur Verbesserung der Effizienz kann die Strömung im Parallel- oder Gegenstrom angeordnet werden.Dieses Design ist aufgrund seiner einfachen Struktur einfach zu installieren und zu warten.Es wird häufig in kleinen Anwendungen und Anwendungen mit geringer Kapazität eingesetzt.Aufgrund der begrenzten Oberfläche ist es jedoch nicht für große Industrieanlagen geeignet.

Rippenrohrwärmetauscher

Abbildung 7. Design eines Rippenrohrwärmetauschers

Ein Rippenrohrwärmetauscher nutzt erweiterte Oberflächen, sogenannte Rippen, um die Wärmeübertragung zu verbessern.Diese Rippen werden an Rohren befestigt, um die Oberfläche zu vergrößern, die der umgebenden Flüssigkeit ausgesetzt ist.Wenn Flüssigkeit durch die Rohre fließt, wird Wärme an die Rippen und dann an die äußere Umgebung übertragen.Dieses Design ist besonders effektiv, wenn ein Fluid eine geringe Wärmeübertragungsfähigkeit hat, beispielsweise Luft.Es wird häufig in Heizkörpern, Klimaanlagen und industriellen Kühlsystemen verwendet.Die vergrößerte Oberfläche trägt zur Verbesserung der Gesamteffizienz bei, ohne die Größe wesentlich zu erhöhen.Allerdings kann sich auf den Lamellen Staub ansammeln und eine regelmäßige Reinigung erforderlich sein.

Komponenten eines Wärmetauschers

Röhren - Rohre transportieren eines der Arbeitsflüssigkeiten durch den Wärmetauscher.Sie bieten eine Oberfläche, auf der die Wärmeübertragung zwischen Flüssigkeiten stattfindet.Ihre Anordnung hilft, die Strömungsrichtung und die Effizienz des Wärmeaustauschs zu steuern.

Teller - Platten erzeugen Kanäle, die Flüssigkeiten trennen und gleichzeitig die Wärmeübertragung ermöglichen.Sie sind dünn, um den Oberflächenkontakt zu maximieren und die Effizienz zu verbessern.Platten werden häufig in kompakten Wärmetauscherkonstruktionen verwendet.

Muschel - Die Schale ist das äußere Gehäuse, das die inneren Komponenten zusammenhält.Es leitet den Flüssigkeitsstrom um die Rohre oder Innenflächen herum.Es bietet auch strukturelle Unterstützung und Eindämmung.

Flossen - Rippen sind erweiterte Oberflächen, die hinzugefügt werden, um die Wärmeübertragungsfläche zu vergrößern.Sie helfen, die Wärmeableitung zu verbessern, insbesondere wenn Luft im Spiel ist.Rippen werden häufig in luftgekühlten Systemen verwendet.

Überschriften- Sammelrohre verteilen die Flüssigkeit gleichmäßig auf mehrere Rohre oder Kanäle.Sie sorgen für eine gleichmäßige Strömung durch den Wärmetauscher.Die richtige Verteilung trägt zur Aufrechterhaltung einer effizienten Wärmeübertragung bei.

Materialien, die in einem Wärmetauscher verwendet werden

Kupfer - Kupfer verfügt über eine hervorragende Wärmeleitfähigkeit und ist daher ideal für eine effiziente Wärmeübertragung.Es wird häufig in HLK- und Kühlsystemen eingesetzt.Außerdem ist es bei der Herstellung einfach zu formen und zu fügen.

Aluminium - Aluminium ist leicht und hat gute Wärmeübertragungseigenschaften.Es wird häufig in luftgekühlten und Kfz-Wärmetauschern verwendet.Aufgrund seiner Korrosionsbeständigkeit ist es für den Außenbereich geeignet.

Edelstahl - Edelstahl bietet hohe Festigkeit und Korrosionsbeständigkeit.Es eignet sich für raue Umgebungen und chemische Anwendungen.Es wird häufig dort eingesetzt, wo Haltbarkeit erforderlich ist.

Kohlenstoffstahl - Kohlenstoffstahl ist stark und kostengünstig für industrielle Anwendungen.Es wird in Systemen eingesetzt, in denen Korrosion weniger ein Problem darstellt.Es bietet eine gute strukturelle Unterstützung für große Einheiten.

Titan - Titan ist sehr korrosionsbeständig, insbesondere im Meerwasser.Es wird in marinen und stark korrosiven Umgebungen eingesetzt.Obwohl es teuer ist, bietet es eine lange Lebensdauer.

Leistungsfaktoren eines Wärmetauschers

Wärmeübertragungskoeffizient – Dieser Faktor misst, wie leicht sich Wärme zwischen Flüssigkeiten bewegt.Ein höherer Koeffizient bedeutet eine bessere Wärmeübertragungseffizienz.Dies hängt von den Flüssigkeitseigenschaften und den Oberflächenbedingungen ab.

Temperaturunterschied - Je größer der Temperaturunterschied, desto schneller erfolgt die Wärmeübertragung.Dieser Unterschied bestimmt den gesamten Wärmeaustauschprozess.Die Aufrechterhaltung eines stabilen Gradienten verbessert die Leistung.

Durchflussrate - Die Durchflussrate beeinflusst, wie schnell Wärme abgeführt oder zugeführt wird.Höhere Durchflussraten können die Wärmeübertragung verbessern, aber möglicherweise den Energieverbrauch erhöhen.Für die Effizienz ist die richtige Balance erforderlich.

Druckabfall - Unter Druckabfall versteht man den Widerstand, dem Flüssigkeiten beim Fließen ausgesetzt sind.Ein hoher Druckabfall kann die Systemeffizienz verringern und den Energieverbrauch erhöhen.Es muss im Design kontrolliert werden.

Oberfläche - Größere Oberflächen ermöglichen eine höhere Wärmeübertragung.Konstruktionen vergrößern die Fläche häufig mithilfe von Rippen oder Platten.Dies verbessert die Gesamtsystemeffektivität.

Vor- und Nachteile von Wärmetauschern

Vorteile von Wärmetauschern

• Verbessert die Energieeffizienz in Systemen

• Reduziert die Betriebskosten

• Unterstützt die Temperaturkontrolle

• Funktioniert mit verschiedenen Flüssigkeitstypen

• Erhöht die Prozesssicherheit

• In vielen Branchen weit verbreitet

Nachteile von Wärmetauschern

• Die Installation kann teuer sein

• Erfordert regelmäßige Wartung

• Verschmutzung kann die Effizienz verringern

• Große Anlagen benötigen mehr Platz

• Die Leistung hängt von den Bedingungen ab

• Mit der Zeit kann es zu Undichtigkeiten kommen

Anwendungen von Wärmetauschern

1. HVAC-Systeme

Wärmetauscher werden in Heizungs-, Lüftungs- und Klimaanlagen zur Regulierung der Innentemperatur eingesetzt.Sie tragen zur Wärmeübertragung zwischen Luftströmen oder Flüssigkeiten bei, um den Komfort aufrechtzuerhalten.Dies verbessert die Energieeffizienz in Gebäuden.Sie sind häufig in Klimaanlagen und Heizgeräten zu finden.

2. Stromerzeugung

In Kraftwerken werden Wärmetauscher zur Umwandlung von Wasser in Dampf und zur Kühlung von Systemen eingesetzt.Sie spielen eine Schlüsselrolle bei der Energieerzeugung und dem Wärmemanagement.Eine effiziente Wärmeübertragung verbessert die Gesamtleistung der Anlage.Sie werden in Kesseln und Kondensatoren eingesetzt.

3. Automobilindustrie

Fahrzeuge nutzen Wärmetauscher wie Kühler und Ladeluftkühler.Diese Komponenten helfen, die Motortemperatur zu kontrollieren und die Leistung zu verbessern.Sie verhindern eine Überhitzung und verlängern die Lebensdauer des Motors.Sie werden in modernen Automobilsystemen eingesetzt.

4. Chemische Verarbeitung

Wärmetauscher werden zur Temperaturregelung bei chemischen Reaktionen eingesetzt.Sie tragen dazu bei, sichere und stabile Betriebsbedingungen aufrechtzuerhalten.Eine ordnungsgemäße Temperaturkontrolle verbessert die Produktqualität.Sie werden häufig in Chemieanlagen eingesetzt.

5. Öl- und Gasindustrie

In Ölraffinerien regeln Wärmetauscher die Temperatur während der Verarbeitung und Raffinierung.Sie tragen dazu bei, die Effizienz zu verbessern und Energieverschwendung zu reduzieren.Sie werden sowohl im vor- als auch im nachgelagerten Betrieb eingesetzt.Ihre Rolle ist in der Großserienproduktion von entscheidender Bedeutung.

6. Lebensmittel- und Getränkeindustrie

Wärmetauscher werden zur Pasteurisierung und Temperaturregelung eingesetzt.Sie gewährleisten die Lebensmittelsicherheit, indem sie die richtigen Heiz- und Kühlbedingungen aufrechterhalten.Dies trägt zur Erhaltung der Produktqualität und Haltbarkeit bei.Sie werden häufig in der Milch- und Getränkeverarbeitung eingesetzt.

Fazit

Wärmetauscher spielen eine wichtige Rolle bei der effizienten Übertragung von Wärmeenergie zwischen Flüssigkeiten und sorgen gleichzeitig dafür, dass Systeme stabil und produktiv bleiben.Ihre Leistung hängt vom Designtyp, den internen Komponenten, der Materialauswahl und Faktoren wie Temperaturunterschied, Durchflussrate und Oberfläche ab.Verschiedene Wärmetauschertypen eignen sich für unterschiedliche Betriebsbedingungen, von kompakten HVAC-Geräten bis hin zu großen Industriesystemen.Aufgrund ihres breiten Anwendungsspektrums bleiben Wärmetauscher für Energieeffizienz, Temperaturregelung und zuverlässigen Betrieb unerlässlich.
