IO -Blöcke erläutert: Funktionalität und Anwendungen

Brandalarmsysteme spielen eine ernsthafte Rolle bei der Sicherung von Leben und Eigentum, indem sie schnelle und koordinierte Antworten in Notfällen sicherstellen.Dominant für diese Funktionalität ist der Alarmcontroller und seine stützenden Komponenten, einschließlich Eingangs-/Ausgangsmodule, Rauchableitungsventile, Feuerlöschtüren und anderen grundlegenden Geräten.Zusammen erzeugen diese Elemente ein synchronisiertes Netzwerk, das für die Erkennung, Signalisierung und Aktivierung von Sicherheitsmaßnahmen mit Genauigkeit entwickelt wurde.In diesem Artikel werden die komplizierten Arbeitswerke und Merkmale der GST-LD-8301- und GST-LD-8303-Eingangs-/Ausgangsmodule-angetante Komponenten, die die Zuverlässigkeit und Anpassungsfähigkeit von Brandschutzsystemen verbessern, untersucht.Von der elektronischen Codierungsflexibilität bis hin zu robusten Kabelverfahren streichen wir in die wichtigsten Attribute ein, die diese Module in modernen Brandschutzstrategien erforderlich machen.Unabhängig davon, ob Sie die Sicherheit in Hochhäusern oder Industrieanlagen optimieren, ist das Verständnis der Funktionalität dieser Module nur die Gewährleistung der Systemintegrität und -bereitschaft.

Katalog

Funktionalität

Im Falle eines Brandalarms übernimmt der Alarmcontroller eine Schlüsselrolle und aktiviert verschiedene externe Steuergeräte, die über das Ausgangsmodul verknüpft sind.Dieses komplizierte System besteht aus mehreren Komponenten, die zusammenarbeiten, wie Rauchabgasventile, Luftversorgungsventile, Feuerlöschtüren, Lüfter und Alarmglocken.Jedes Gerät ist akribisch konstruiert, um auf die Befehle des Controllers zu reagieren und gleichzeitig während der Notfälle kohärent zu funktionieren.Das mit dem Schleifenbus des Controller verbundene Ausgangsmoduls kann entweder in der Nähe der von ihm überwachten Geräte oder in einem Terminalbox strategisch positioniert werden, wodurch sowohl die Zugänglichkeit als auch die betriebliche Effizienz verbessert werden.

Die Fähigkeit des Systems zur elektronischen Codierung vor Ort fügt eine Flexibilitätsebene hinzu, die Änderungen ermöglicht, die mit spezifischen technischen Anforderungen übereinstimmen.Diese Anpassungsfähigkeit wird in Umgebungen, in denen Brandschutzmaßnahmen so angepasst werden müssen, meist bemerkenswert, um unterschiedliche strukturelle und operative Merkmale anzupassen.In Hochhäusern kann beispielsweise die genaue Integration von Rauchableitungsventilen und Feuerläden so programmiert werden, dass sie effektiv mit Rauch umgehen, wodurch die Evakuierungsrouten geschützt und die Sicherheit von Personen in schweren Momenten gewährleistet werden.

Wenn der Controller ein Alarmsignal von einem Detektor erkennt, sendet er umgehend ein Steuersignal über den Bus zum Ausgangsmodul, das dann die erforderlichen Brandbekämpfungsgeräte aktiviert.Diese Sequenz zeigt einen gut koordinierten Reaktionsmechanismus, der nicht nur den regulatorischen Standards entspricht, sondern auch Best Practices in der Notfallvorsorge verkörpert.Die Fluidwechselwirkung zwischen den verschiedenen Komponenten des Brandalarmsystems reduziert das Risiko erheblich und verbessert die Sicherheit aller Insassen.

Produktübersicht

Merkmale

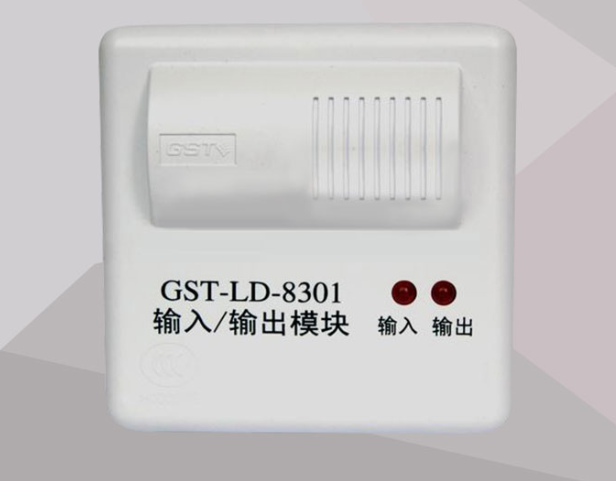

Das GST-LD-8301-Eingangs-/Ausgangsmodul dient als fortschrittliche Bus-basierte Steuerschnittstelle, die sorgfältig für Dual-Action-Geräte gefertigt wurde.Dies umfasst gefährliche Systeme wie zweistufige feuerfeste Rollverschluss Türen, Wasserpumpen und Rauchabgasventilatoren.Das Modul ist maßgeblich daran beteiligt, die genaue Positionierung von Feuerverschlusstüren zu gewährleisten, wodurch die Kontrolle über verschiedene Ebenen hinweg von oberer nach mittlerer und mittlerer bis unterer Positionen kontrolliert werden kann.Seine Anpassungsfähigkeit ist bemerkenswert;Es kann als zwei separate GST-LD-8301-Eingangs-/Ausgangsmodule wirken und die Betriebsflexibilität bei komplizierten Aufstellungen erheblich verbessern.

In den tatsächlichen Szenarien ist die Zuverlässigkeit der Kontrollschnittstellen dominant.In Hochdruckumgebungen wie gewerblichen Gebäuden oder Industrieanlagen kann beispielsweise die Fähigkeit, Feuerlöschtüren schnell und genau zu verwalten, die Sicherheitsergebnisse entscheidend beeinflussen.Erkenntnisse aus mehreren Installationen zeigen, dass die Integration solcher Module zu deutlichen Verbesserungen bei den Reaktionszeiten während der Notfälle führt, wodurch die gesamten Sicherheitsprotokolle gestärkt werden.

Das GST-LD-8303-Eingangs-/Ausgangsmodul verfügt über zwei kontinuierliche codierte Adressen, die maximal 242 Codes entsprechen.Diese Funktionalität ermöglicht es dem Modul, Befehle für zwei separate Aktionen vom Controller zu empfangen und zwei Kontrollausgänge und zwei Bestätigungseingänge anzubieten.Das Betrieb mit einem normalerweise geöffneten Switch -Signal überträgt das Signal dieses Signal über den Verknüpfungsbus an den Controller, wodurch Alarme ausgelöst und die Adresse des Aktionsgeräts angezeigt werden.Im Falle eines Modulversagens wird der Controller so programmiert, dass er einen Alarm generiert und gleichzeitig die spezifische Modulnummer angibt, um so ein sofortiges Bewusstsein für Komplikationen zu gewährleisten.Das Vorhandensein zweier Paare von normalerweise offenen und normalerweise geschlossenen Kontakten, zusätzlich zu zwei aktiven Ausgängen, verstärkt die Funktionen des Moduls weiter.Darüber hinaus enthält es eine Leitungserkennung für Eingabe und Ausgabe, was für die Erhaltung der betrieblichen Integrität dynamisch ist.

Technische Spezifikationen

Hauptspezifikationen	Details
Arbeitsspannung	Busspannung: Bus 24 V
	Stromversorgungsspannung: DC24V
Strom überwachen	Busstrom: ≤ 1 mA
	Stromversorgungsstrom: ≤ 6 mA
Betriebsstrom	Busstrom: ≤4 mA
	Stromversorgungsstrom: ≤35 mA
Kabelsystem	Verbinden Sie mit dem Controller mit dem Nichtpolaritätssignal zwei Busse und verbinden Busse.
Ausgangskapazität	DC24V/1A (die Summe der maximalen Ausgangskapazität der Zwei Gruppen sind DC24V/1A).
Ausgabesteuermodus	Puls, Level (Relais normalerweise offen/normalerweise passiv geschlossen Kontaktausgabe;Die Relais-Pull-In-Zeit beträgt 10 Sekunden, wenn der Puls beginnt).
Fabrikeinstellung	Zwei-Wege-Inspektionsmethode für offene Linien.
Betriebsumgebung	Temperatur: -10 ℃～+55 ℃
	Relative Luftfeuchtigkeit: ≤ 95% (keine Kondensation)
Scheibenschutzniveau	IP30
Gesamtabmessungen	110 mm × 86 mm × 43 mm (mit Bodenschale).

Verkabelungsdetails

In der Welt der Verkabelung für Module, die als "normalerweise offener Inspektionslinie" bezeichnet werden, beinhaltet ein nachdenklicher Ansatz die Verbindung eines 4,7 -kgr; Ω -terminalen Widerstands parallel am Ende der Moduleingangslinie, insbesondere am terminal am weitesten vom Modul.Diese sorgfältige Platzierung dient dazu, das Signal zu stabilisieren und gleichzeitig die Geräuschstörungen effektiv zu verringern.Solche Maßnahmen können die Zuverlässigkeit des Systems erheblich stärken und es ermöglichen, mit größerem Vertrauen zu führen.Bei Modulen, die in den Status "Normal geschlossener Inspektionslinie" konfiguriert sind, wird die Installation eines 4,7 -kΩ -Terminierungswiderstands in Reihe am selben Terminal empfohlen.Dieses Setup spielt eine dynamische Rolle bei der Erhaltung der Schaltkreisintegrität und sorgt dafür, dass das System vorhersehbar über eine Vielzahl von Betriebsbedingungen hinweg funktioniert.

Bei der Bewertung der Ausgangsphase des Moduls ist es ratsam, einen Anschlusswiderstand von 4,7 ken parallel mit einer In4007 -Diode in Reihe zu verbinden.Diese Konfiguration erfüllt zwei grundlegende Funktionen: Der Widerstand garantiert eine angemessene Signalabschluss, während die Diode als Schutz vor potenzieller umgekehrter Polarität fungiert, was ansonsten zu Schadensersatzschäden führen könnte.Die nachdenkliche Integration dieser Komponenten zeigt ein differenziertes Verständnis der Schaltungsdynamik und die Notwendigkeit von Schutzmaßnahmen in elektronischen Konstruktionen.

Praktische Erfahrungen in diesem Bereich zeigen, dass sorgfältige Liebe zum Detail in Verkabelungskonfigurationen viele häufige Herausforderungen verhindern können, einschließlich Signalverschlechterung und Geräteausfall.Beispielsweise beobachten Techniker häufig, dass das Versäumnis, Linien ordnungsgemäß zu enden, zu einem unregelmäßigen Systemverhalten führen kann.Dies unterstreicht den Wert der Einhaltung etablierter Praktiken, die nicht nur einen reibungsloseren Betrieb fördert, sondern auch zur Langlebigkeit der Geräte beiträgt.
