IRF4905 P-Kanal-MOSFET-Handbuch: Spezifikationen, PIN-Details und Substitute

Der IRF4905 P-Kanal-MOSFET ist ein Beweis für moderne Fortschritte bei der Stromversorgung und kombiniert die Effizienz der Hexfet-Technologie mit der Anpassungsfähigkeit des TO-220AB-Pakets.Diese MOSFET wurde für Hochleistungsumschaltungen und geringes On-Resistenz entwickelt und ist eine Auswahl für Anwendungen, bei denen Energieeffizienz und Zuverlässigkeit dominiert.Von Automobilsystemen bis hin zu erneuerbaren Energienlösungen ermöglicht der IRF4905 Sie, komplexe Designherausforderungen problemlos anzugehen.In diesem Artikel werden die wichtigsten Merkmale, technischen Spezifikationen und verschiedene Anwendungen des IRF4905 untersucht, was wertvolle Erkenntnisse für diejenigen bietet, die robuste Lösungen für moderne elektronische Systeme suchen.

Katalog

Überblick über IRF4905

DerIRF4905, charakterisiert als P-Kanal-MOSFET, unterscheidet sich von der Einbeziehung fortschrittlicher Verarbeitungstechniken.Diese modernen Methoden verleihen ihm schnelle Umschaltfunktionen, gepaart mit einem wünschenswerten niedrigen Aufnahmebereich, wodurch sie als Hauptstütze in effizientem elektronischem Design festgelegt werden.Um die komplizierten Vorteile des IRF4905 zu erfassen, muss man seine strukturellen und funktionellen Elemente untersuchen, die seine Vielseitigkeit für verschiedene Anwendungen enthüllen.

Die Einführung komplexer Verarbeitungsmethoden durch den IRF4905 nutzt die Fortschritte bei Siliziummaterialien, um den Widerstand zu verringern.Durch die Minimierung des Energieverlusts während der elektrischen Übertragung verstärkt es die Energieeffizienz innerhalb von Schaltungen.Diese Verbesserungen schwingen zutiefst in Systemen, die sich auf Stromeffizienz konzentrieren, wie Lösungen für erneuerbare Energien oder Automobilanwendungen.Das Navigieren dieser Prozesse erfordert eine Verschmelzung von fiktiven Kenntnissen und praktischen Erfahrungen, die für Sie meist wertvoll für Sie, die die Leistung der Geräte verbessern möchten.

Der IRF4905 ist innerhalb des allgemein anerkannten TO-220AB-Pakets eingeschlossen und hat einen Vorteil aus seiner Anpassungsfähigkeit.Die Verpackung ermöglicht eine nahtlose Integration in eine Vielzahl von Leitertafeln, sodass sie für die Verwendung in Unterhaltungselektronik sowie für industrielle Steuerungssysteme geeignet sind.In praktischen Umgebungen werden häufig Vorrichtungen bevorzugt, die die einfache Implementierung mit überlegener Leistung harmonieren.Zum Beispiel spielt eine effektive Wärmeabteilung in Kombination mit einem kompakten Design eine wesentliche Rolle im thermischen Management-ein Bereich, in dem praktische Erfahrung im Wesentlichen das nixtionelle Wissen ergänzt.

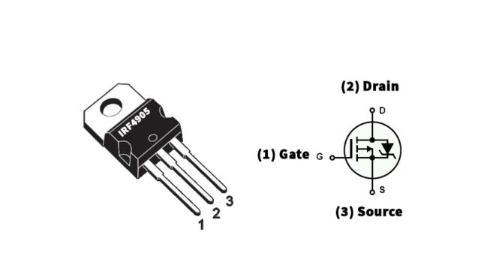

PIN -Konfiguration

Pin -Nr.	Pin -Name	Symbol	Funktion
1	Tor	G	Steuert den Strom im Kanal zwischen Abfluss und Quelle
2	Abfluss	D	Emittiert mehrere Löcher
3	Quelle	S	Sammelt ein paar Löcher

CAD -Modell

Symbole

Fußabdrücke

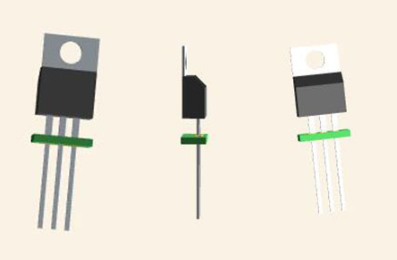

Dreidimensionales Modell

Technische Spezifikationen

Ein umfassender Überblick über die Infineon TechnologiesIRF4905PBFund detailliert seine technischen Spezifikationen, Attribute und Leistungsparameter sowie einen Vergleich mit Komponenten mit ähnlichen Spezifikationen für die fundierte Auswahl und optimales Anwendungsdesign.

Typ	Parameter
Fabrikvorlaufzeit	12 Wochen
Montieren	Durch Loch
Montagetyp	Durch Loch
Paket / Fall	To-220-3
Anzahl der Stifte	3
Transistorelementmaterial	Silizium
Strom - kontinuierlicher Abfluss (ID)	74a TC
Antriebsspannung (maximale RDS an, min)	10V
Anzahl der Elemente	1
Leistungsdissipation (max)	200W TC
Verspätungszeit ausschalten	61 ns
Betriebstemperatur	-55 ° C ~ 175 ° C TJ
Verpackung	Rohr
Serie	Hexfet®
Veröffentlicht	1997
JESD-609 Code	E3
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	(Unbegrenzt)
Anzahl der Terminen	3
Beendigung	Durch Loch
ECCN -Code	Ear99
Terminal Finish	Matte Zinn (SN) - mit Nickel (Ni) Barriere
Zusätzliche Funktion	Avalanche bewertet, hohe Zuverlässigkeit, ultra-niedriger Widerstand
Spannung - DC bewertet	55 V
Peak -Reflow -Temperatur (° C)	250
Aktuelle Bewertung	74a
Zeit @ Peak -Reflow -Temperatur	30 Sekunden
Lead Pitch	2,54 mm
Anzahl der Kanäle	1
Elementkonfiguration	Einzel
Betriebsart	Verbesserungsmodus
Leistungsdissipation	200W
Fallverbindung	Abfluss
Verzögerungszeit einschalten	18 ns
FET -Typ	P-Kanal
Transistoranwendung	Umschalten
Rds on (max) @ id, vgs	20mΩ @ 38a, 10 V
Vgs (th) (max) @ id	4V @ 250 μA
Eingangskapazität (CISS) (max)	3400PF @ 25V
Gate Ladung (QG) (max) @ vgs	180nc @ 10v
Anstiegszeit	99 ns
Abtropfen Sie zur Quellspannung (VDSS)	55 V
VGS (max)	± 20 V
Fallzeit (Typ)	96 ns
Kontinuierlicher Abflussstrom (ID)	74a
Schwellenspannung	4V
JEDEC-95 CODE	To-220ab
Gate to Quellspannung (VGS)	20V
Drainstrommax (ABS) (ID)	64a
Drain-Source auf Widerstandsmax	0,02 Ω
Abtropfen, um die Spannungsspannung der Quelle abzunehmen	55 V
Gepulster Abflussstrommax (IDM)	260a
Doppelversorgungsspannung	55 V
Erholungszeit	130 ns
MAX -Übergangstemperatur (TJ)	175 ° C.
Nominal VGS	4V
Höhe	19,8 mm
Länge	10.5156 mm
Breite	4,69 mm
SVHC erreichen	Kein SVHC
Strahlenhärtung	NEIN
ROHS -Status	ROHS3 -konform
Frei führen	Enthält Blei, Bleifrei

Merkmale

Parameter	Spezifikation
Paketart	To-220
Transistortyp	N Kanal
Maximale Spannung angelegt (abtropfen)	-55V
Max -Tor zur Quellspannung	± 20 V
Maximaler Durchflussstrom	–74a
Max gepulster Abflussstrom	–260a
Max -Leistungsdissipation	200W
Mindestspannung, die für die Durchführung erforderlich sind	-2v bis -4v
Max -Speicher- und Betriebstemperatur	-55 bis +175 ° C.

Vorteile der Implementierung des IRF4905

Das IRF4905 MOSFET ist für seine außergewöhnliche Zuverlässigkeit bemerkenswert, ein weithin geschätztes Merkmal.Der robuste Bau wird einer strengen Einschätzung unterzogen, um strenge Branchenstandards zu erfüllen, um sicherzustellen, dass sie auch unter harten Bedingungen konsequent funktioniert.Dies schlägt die Zuverlässigkeit von Systemen aus, die diese Komponente nutzen.Der IRF4905 befasst sich auch mit Beschaffungsschwierigkeiten und ist durch zahlreiche Händler leicht zugänglich, wodurch sich die Probleme der Lieferkette daran hindern, den Projektfortschritt zu behindern.

Die IRF4905 zeichnen sich in niederfrequenten Szenarien aus, die sich durch die außergewöhnliche Fähigkeit auszeichnen, wesentliche Stromlasten genau zu bewältigen.Die Automobil- und Industriesektoren finden dieses Merkmal größtenteils vorteilhaft, da sie zur operativen Effizienz beiträgt und die Systemlebensdauer durch ein dauerhaftes und präzises aktuelles Management erweitert.Solche Erkenntnisse werden häufig von Ihnen geteilt, die die Rolle des IRF4905 bei der Optimierung der Systemfunktionalität erkennen.

Sie können häufig die Leichtigkeit feststellen, mit der die Standard -Pin -Konfiguration des IRF4905 in Designs integriert ist.Dies erleichtert nicht nur einen einfachen Ersatz in vorhandenen Frameworks, sondern vereinfacht auch die Entwicklungsphase neuer Projekte.Die Einfachheit der Anwendung verringert die Zeit und die Kosten, die mit dem Umgestaltung der Schaltung verbunden sind, wodurch die Projektzeitpläne und Budgets verbessert werden.Dies dient als subtiler und dennoch einflussreicher Nutzen und ermöglicht die Übergänge der nahtlosen Komponenten, ohne die Gesamtleistung oder Integrität der Geräte zu beeinträchtigen.

IRF4905 Alternative Optionen

• AM90P06-20p

• Auirf4905

Vergleichende Analyse ähnlicher Produkte

Teilenummer	Hersteller	Montieren	Paket / Fall	Abtropfen, um Spannung zu beschaffen (VDSS)	Kontinuierlicher Abflussstrom (AUSWEIS)	Strom - kontinuierlicher Abfluss (ID) @ 25 ° C.	Schwellenspannung	Gate to Quellspannung (VGS)	Leistungsdissipation
IRF4905PBF	Infineon -Technologien	Durch Loch	To-220-3	55 V	74 a	74a (TC)	4 v	20 v	200 w
IRF3205ZPBF	Infineon -Technologien	Durch Loch	To-220-3	- -	75 a	75a (TC)	4 v	20 v	170 w
IRF1010ZPBF	Infineon -Technologien	Durch Loch	To-220-3	- -	75 a	75a (TC)	4 v	20 v	200 w
Auirf4905	Infineon -Technologien	Durch Loch	To-220-3	55 V	74 a	74a (TC)	2 v	20 v	200 w
HUF75339P3	Auf Halbleiter	Durch Loch	To-220-3	- -	75 a	75a (TC)	- -	20 v	140 w

Verschiedene Anwendungen des IRF4905

Der IRF4905, ein P-Kanal-MOSFET, ist in verschiedenen elektronischen Schaltkreisen weit verbreitet, was seine Effizienz bei der Schaltung und der Stromregelung demonstriert.Seine beeindruckende Fähigkeit belegt es in zahlreichen Domänen und zeigt seine Anpassungsfähigkeit sowohl für gewerbliche als auch für industrielle Zwecke.Ein genauerer Blick auf seine umfangreiche Anwendungsspanne zeigt, wie es sich harmonisch in die heutige Elektronik integriert.

DC -Konverter

Moderne elektronische Geräte setzen häufig DC -Wandler ein, um die Spannungsregulierung und die Energieeffizienz aufrechtzuerhalten.Der IRF4905 ist für diese Konverter grundlegend und ermöglicht eine präzise Spannungsumwandlung und eine stetige Leistung.Mit seiner Fähigkeit, hohe Ströme und Spannungen effizient zu verwalten, dient es als zuverlässige Kapital für Sie, um das Leistungsmanagement und die thermische Dynamik zu verbessern und die bemerkenswerten Attribute des MOSFET für optimale Lösungen zu nutzen.

Soundsysteme

Die Welt der Audiogeräte priorisiert die Klangqualität und -verstärkung, und der IRF4905 spielt eine Schlüsselrolle bei der Erhöhung der Audio -Treue.Die Erleichterung einer effizienten Leistungsverstärkung erweitert den dynamischen Bereich von Soundsystemen, was zu klareren und wirkungsvolleren Audioausgabe führt.Durch die Integration solcher Komponenten können Sie umfangreichere auditive Erlebnisse herstellen und die Nachhaltigkeit der Geräte sicherstellen, die durch außergewöhnliche Wärmemanagementmerkmale unterstützt wird.

Motor fährt

In industriellen Anwendungen, hauptsächlich Motorfahrten, liefert der IRF4905 eine stabile Kontrolle über Elektromotoren.Es unterstützt ein effizientes Umschalter, wodurch Energieabfälle minimiert werden und die Leistung in Bezug auf unterschiedliche Lastanforderungen erhöht.Diese Funktionalität erweist sich in Sektoren aktiv, die eine konsequente Leistung und Effizienz fordern und zu verringerten Betriebskosten und einer längeren Lebensdauer der Geräte beitragen.

Erneuerbare Energiesysteme

Als erneuerbare Energiequellen wie Solar- und Wind -Traktion treten die IRF4905 als wertvolle Komponente in diesen Systemen auf.Seine hohen Effizienz und niedrigen Leitungsverluste sind entscheidend für die Optimierung der Umwandlung von natürlicher Energie in nützliche elektrische Leistung.Solche Anwendungen spiegeln die globale Verschiebung in Richtung nachhaltiger Energiepraktiken wider und betonen das Umweltbewusstsein und die wirtschaftliche Durchführbarkeit.

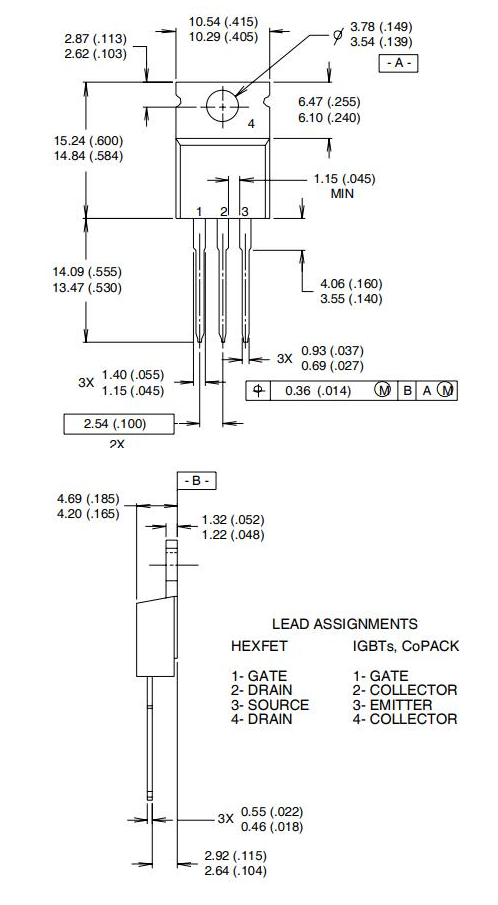

Abmessungen

Hersteller

Infineon Technologies stellte 1999 aus Siemens -Halbleitern hervor und markierte eine transformative Phase innerhalb der Halbleiterindustrie.Dieser wichtige Übergang hat Infineon auf einem Kurs zur Führungskräfte in technologischer Innovation festgelegt.In Infineon stützte sich in Siemens 'umfangreiches Fachwissen und begann eine Reise zur Entwicklung hoch entwickelter Mikroelektroniklösungen, die eine breite Palette von Anwendungen bedienen.

Mit einem strategischen Schwerpunkt auf Forschung und Entwicklung hat Infineon anhaltend Hochleistungslösungen hervorgebracht.Diese Verpflichtung zeigt sich in der Bereitstellung von logischen und diskreten Produkten und reagiert auf die dynamischen und sich entwickelnden Bedürfnisse verschiedener Sektoren.Infineon Technologies präsentiert eine expansive Auswahl an logischen und diskreten Halbleiterangeboten, die sorgfältig mit den Anforderungen der fortschreitenden Technologie in Einklang gebracht werden.Ihr Array umfasst leistungsstarke Geräte und integrierte hochmoderne Schaltkreise.

Die Produkte von Infineon haben Anwendungen in mehreren Branchen gefunden, die sich mit den einzigartigen Anforderungen der Sektoren Automobil-, Industrie- und Unterhaltungselektronik befassen.Ihr unerbittliches Streben nach Innovation hat einen bemerkenswerten Fortschritt in der Energieeffizienz und Miniaturisierung vorangetrieben - dynamische Aspekte im heutigen technologischen Umfeld.
