Interrupt Service Routinen (ISRS) in eingebetteten Systemen: Konzepte, Wichtigkeit und Design

In eingebetteten Systemen und Computing spielen Interrupt Service Routinen (ISRS) eine Rolle bei der Sicherstellung, dass kritische Aufgaben sofort erledigt werden, ohne die Gesamtleistung des Systems zu verlangsamen.ISRs sind der Schlüssel zur Verwaltung von Hardware -Interrupts, Signale, die die sofortige Aufmerksamkeit des Prozessors erfordern, und ermöglichen es Systemen, die Reaktionsfähigkeit auch in anspruchsvollen Umgebungen aufrechtzuerhalten.In diesem Artikel wird untersucht, was ISRs sind, wie sie funktionieren, und Best Practices für die Gestaltung effizienter ISRs zur Steigerung der Systemleistung.

Katalog

Was ist eine Interrupt -Service -Routine (ISR)?

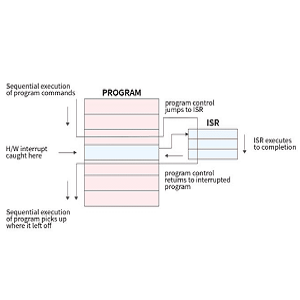

Eine Interrupt -Service -Routine (ISR) ist eine spezielle Funktion oder Unterroutine, die für Hardware -Interrupts ausgelegt ist.Interrupts treten auf, wenn ein externes Ereignis von der CPU sofortig Aufmerksamkeit verlangt, wodurch es vorübergehend seine aktuelle Aufgabe annimmt und zum ISR springt, um das neue Ereignis zu verwalten.Beispielsweise können Interrupts durch Timerüberläufe, Sensoreingangsänderungen und Benutzereingaben von Peripheriegeräten (z. B. Drücken) ausgelöst werden.Sobald der Interrupt von der ISR behandelt wird, setzt die CPU ihre ursprüngliche Aufgabe wieder auf, wo sie aufgehört hat.Dieser nahtlose Übergang ist gut für zeitliche Systeme, um sicherzustellen, dass kritische Ereignisse priorisiert werden und gleichzeitig Verzögerungen im Gesamt -Workflow des Systems minimieren.

Die Rolle des ISR -Registers bei der Interrupt -Handhabung

Eine wichtige Komponente des Interrupt-Managements ist das ISR-Register, das die derzeit verarbeiteten Interrupt-Ebenen und diejenigen, die aufgrund von Ereignissen höherer Priorität vorübergehend aufgehoben wurden, im Auge behalten.So funktioniert der Prozess im Detail:

Interrupt ausgelöst: Die CPU erhält während der Ausführung einer Aufgabe ein Interrupt -Signal von einem Hardware -Gerät (z. B. einen Timer -Überlauf oder eine Sensoränderung).

Kontextsparen:Um die Systemintegrität zu gewährleisten, speichert die CPU ihren aktuellen Kontext, indem die Werte der Schlüsselregister gespeichert werden.Auf diese Weise kann die CPU ihre vorherige Aufgabe wieder aufnehmen, sobald der ISR abgeschlossen ist, ohne Daten zu verlieren.

ISR -Ausführung: Die CPU springt in die Interrupt -Service -Routine, eine ausgewiesene Unterroutine, die die Veranstaltung verwaltet.Der ISR erledigt Aufgaben wie Lesesensordaten, Verarbeitung von Benutzereingaben oder Erleichterung der Kommunikation mit einem peripheren Gerät.

Aufgabenplanung: Sobald der ISR beendet ist, bestimmt der Task Scheduler des Systems, welche Aufgabe als nächstes ausführen soll.In einer präventiven Kernelumgebung wird sofort die Aufgabe der höchsten Prioritätsaufgabe ausgeführt.

Warum ist ISRS wichtig?

Interrupt -Service -Routinen (ISRs) sind ein wichtiger Mechanismus in eingebetteten Systemen, mit denen die CPU schnell auf asynchrone Ereignisse reagieren kann, Ereignisse, die außerhalb des regulären Flusses eines Programms auftreten.Ohne ISRS müsste sich ein System auf ständige Umfragen verlassen, um nach diesen Ereignissen zu überprüfen, ein Prozess, der sowohl ineffizient als auch anfällig für Verzögerungen ist.Durch die Ermöglichung sofortiger Antworten auf kritische Signale verbessert ISRS die Leistung und Zuverlässigkeit eingebetteter Systeme, insbesondere in zeitempfindlichen Anwendungen.In Automobilsystemen spielen Interrupts beispielsweise eine Rolle bei Sicherheitsmerkmalen wie Airbag-Bereitstellungen und Anti-Lock-Bremssystemen (ABS), bei denen jede Verzögerung bei der Verarbeitung von Interrupts zu lebensbedrohlichen Ergebnissen führen kann.In der industriellen Automatisierung stellen Interrupts sicher, dass Maschinen sofort auf Änderungen von Sensoren oder Inputs reagieren und Unfälle oder kostspielige Geräteschäden verhindern können.In ähnlicher Weise kann bei medizinischen Geräten wie Beatmungsgeräten oder Herzmonitoren eine rechtzeitige Umstellung des Interrupts der Unterschied zwischen Leben und Tod sein, um sicherzustellen, dass kritische Systeme unverzüglich funktionieren.

Entwerfen effizienter ISRs

Um die Leistung und Reaktionsfähigkeit eines Systems zu maximieren, muss ISRS sorgfältig gestaltet werden.Eine effektive Implementierung der Interrupt -Serviceroutine (ISR) eignet sich hervorragend zur Gewährleistung eines zuverlässigen Verhaltens des eingebetteten Systems.Hier sind einige Best Practices, die Sie bei der Implementierung von ISRs in eingebetteten Systemen befolgen sollten, um eine optimale Leistung zu erzielen.

Halten Sie ISRS kurz und schnell

Die wichtigste Regel für das Schreiben von ISRs ist, sie so kurz und schnell wie möglich zu halten.Während ein ISR ausführt, kann die CPU keine anderen Aufgaben bearbeiten, sodass lange oder komplexe Routinen Verzögerungen beim Systembetrieb verursachen können.Um dies zu erreichen, vermeiden Sie es, langwierige Berechnungen durchzuführen oder zeitaufwändige Funktionen innerhalb eines ISR aufzurufen.Konzentrieren Sie sich stattdessen auf die schnelle Behandlung des Interrupts und laden Sie nicht kritische Aufgaben in einen Hintergrundprozess oder die Hauptprogrammschleife ab.Dies stellt sicher, dass der ISR effizient bleibt und auf Ereignisse reagiert.

Minimieren Sie die Interruptfrequenz

Eine übermäßige Anzahl von Interrupts kann die CPU überwältigen, was zu einem Interrupt -Sturm führt, bei dem das System mehr Zeitbeschaffungs -Interrupts verbringt, als die primären Programmaufgaben auszuführen.Dies verschlechtert die Gesamtsystemleistung.Um die Unterbrechungsfrequenz zu verringern, implementieren Sie Hardware -Entfernung für mechanische Schalter, um falsche Auslöser zu verhindern, die durch Rauschen oder Sprungsignale verursacht werden.Stellen Sie außerdem die Timerintervalle ein, um sicherzustellen, dass periodische Timer keine übermäßigen Interrupts erzeugen, die den Systembetrieb behindern können.

Priorisieren Sie Interrupts

In eingebetteten Systemen mit mehreren Interrupts ist es erforderlich, um geeignete Prioritätsniveaus zuzuweisen, um sicherzustellen, dass die kritischsten Ereignisse zuerst behandelt werden.Die meisten modernen Mikrocontroller verfügen über einen verschachtelten Vektor -Interrupt -Controller (NVIC), mit dem Prioritätsniveaus für verschiedene Interrupts festgelegt werden können.Durch Priorisierung von Interrupts können Sie verhindern, dass die Aufgaben mit niedrigerer Priorität zeitkritische oder missionskritische Funktionen verzögern.Dieser Ansatz stellt sicher, dass Interrupts mit hoher Priorität immer schnell verarbeitet werden.

Schützen Sie gemeinsame Ressourcen

Wenn ein ISR und das Hauptprogramm Ressourcen wie Variablen, Hardwareregister oder Speicherpuffer teilen, besteht das Risiko von Rennbedingungen oder Datenversorgung, wenn der Zugriff nicht ordnungsgemäß verwaltet wird.Dies kann zu unvorhersehbarem Verhalten oder Systemunfällen führen.Um Konflikte zu verhindern, verwenden Sie Synchronisationsmechanismen wie Abschnitte oder Semaphoren, um den Zugriff auf gemeinsame Ressourcen zu verwalten.Alternativ deaktivieren Sie Interrupts vorübergehend, wenn Sie auf gemeinsame Ressourcen zugreifen, um sicherzustellen, dass das Hauptprogramm während eines Betriebs nicht unterbrochen wird.

ISR in einem Automobil -Airbag -System

Betrachten wir ein praktisches Beispiel für eine Interrupt -Serviceroutine (ISR) in einem Automobil -Airbag -System.Wenn ein Autounfall auftritt, erkennen Sensoren die plötzliche Verzögerung und lösen sofort einen Interrupt in die Airbag Control Unit (ACU) aus.Der ISR für diesen Interrupt führt mehrere Aufgaben aus: Es liest die Sensordaten, um das Absturzereignis zu bestätigen, berechnet den entsprechenden Zeitpunkt für den Einsatz von Airbags und löst den Airbag -Bereitstellungsmechanismus aus.Dieser gesamte Vorgang muss in Millisekunden abgeschlossen sein, um sicherzustellen, dass der Airbag zum richtigen Zeitpunkt zum Schutz der Insassen des Fahrzeugs eingesetzt wird.Wenn der ISR schlecht gestaltet ist oder zu lange dauert, kann der Airbag zu spät eingesetzt werden, was zu katastrophalen Folgen führt.Daher sind die Effizienz und Geschwindigkeit des ISR hervorragend, um die Sicherheit und Effektivität des Airbag -Systems zu gewährleisten.

Fortgeschrittene Interrupt -Management -Techniken

In komplexeren Systemen wird die Optimierung der Leistung und Effizienz von Interrupt -Serviceroutinen (ISRS), insbesondere in Zeitanwendungen, wichtig.Um dies zu erreichen, können Sie eine Vielzahl fortschrittlicher Interrupt -Management -Techniken implementieren, die die Latenz verringern, Aufgaben effektiver priorisieren und die allgemeinen Auswirkungen auf die Systemleistung minimieren.Im Folgenden finden Sie drei Schlüsseltechniken, die üblicherweise in fortschrittlichen Systemen verwendet werden, um die Interrupt -Handhabung zu verbessern.

Verschachtelte Interrupts

Verschachtelte Interrupts ermöglichen es höhere Interrupts mit höherer Priorität, um die Ausführung von ISRs mit niedrigerer Priorität vorzubeugen und sicherzustellen, dass die Ereignisse unverzüglich behandelt werden.In einem grundlegenden Interrupt -System sind alle anderen Interrupts deaktiviert, bis der aktuelle ISR abgeschlossen ist.Dieser Ansatz kann zu Verzögerungen bei der Reaktion auf Ereignisse mit höherer Priorität führen, wenn ein ISR mit niedrigerer Priorität bereits im Gange ist.Durch die Aktivierung verschachtelter Interrupts kann das System einen ISR mit niedrigerer Priorität innehalten, den dringenderen Interrupt verarbeiten und dann den anfänglichen ISR wieder aufnehmen, sobald die Aufgabe der höheren Priorität abgeschlossen ist.Diese Technik verbessert die Reaktionsfähigkeit des Systems, insbesondere in Szenarien, in denen zeitempfindliche Ereignisse unvorhersehbar auftreten und priorisiert werden müssen.In einem Automobilsystem muss beispielsweise ein Sensor, der eine plötzliche Verzögerung während eines Absturzes erkennt, über weniger kritische Interrupts wie die Motordiagnose priorisiert werden.Die Implementierung verschachtelter Interrupts erfordert jedoch eine sorgfältige Gestaltung, um Probleme wie Prioritätsumkehr zu vermeiden, bei denen Aufgaben mit niedrigerer Priorität aufgrund eines unsachgemäßen Umgangs mit höherer Prioritätsaufgaben blockieren.

Vektortabellen unterbrechen

Interrupt -Vektortabellen bieten eine strukturierte Möglichkeit, mehrere Arten von Interrupts zu verwalten, indem eine Tabelle verwendet wird, um den entsprechenden ISR für jedes bestimmte Interrupt -Ereignis schnell zu lokalisieren.In einfacheren Systemen muss der Prozessor möglicherweise eine Liste möglicher Interrupts durchsuchen, um festzustellen, welche ISR ausgeführt werden soll, was unnötige Verzögerungen einführen kann.Eine Interrupt -Vektor -Tabelle beseitigt diese Ineffizienz, indem jeder Interrupt -Typ direkt durch eine im Speicher gespeicherte vordefinierte Tabelle auf den entsprechenden ISR abgebildet wird.Wenn ein Interrupt auftritt, kann das System sofort auf die Tabelle verweisen, um zum entsprechenden ISR zu springen, die Latenz zu verringern und die Gesamtleistung zu verbessern.Diese Technik ist nützlich in Systemen mit zahlreichen Peripheriegeräten, bei denen mehrere Interrupts aus verschiedenen Quellen schnell und effizient behandelt werden müssen.In einem Mikrocontroller, der ein Automobil -Airbag -System verwaltet, kann es beispielsweise Interrupts für Crash -Sensoren, Sicherheitsgurtsensoren und diagnostische Warnungen geben.Eine Interrupt -Vektor -Tabelle stellt sicher, dass jede dieser Interrupts ohne unnötige Verarbeitungsverzögerungen in den richtigen ISR weitergeleitet wird.

Aufgeschobene Interrupt -Handhabung

Aufgeschobene Interrupt-Handhabung beinhaltet die Aufteilung des Interrupt-Handlingsprozesses in zwei Teile: einen zeitkritischen Abschnitt, der innerhalb des ISR ausgeführt wird, und einen nicht kritischen Abschnitt, der in einen Hintergrundprozess verschoben werden kann.Diese Technik ist in Systemen wertvoll, in denen ISRs so schnell wie möglich ausgeführt werden muss, um zu vermeiden, dass andere Interrupts blockiert werden.Der ISR führt nur die dringendsten Aufgaben aus, z.Nichtkritische Aufgaben wie Protokollierungsdaten oder detaillierte Berechnungen werden in einen separaten Hintergrundprozess aufgeschoben, der ausgeführt wird, wenn das System im Leerlauf oder weniger beschäftigt ist.Dieser Ansatz minimiert die im ISR aufgewendete Zeit, verringert die Gesamtlatenz und stellt sicher, dass das System auf neue Interrupts reagiert.In einem Automobil-Airbag-System kann der ISR beispielsweise die Crash-Erkennung behandeln und sofort die Airbag-Bereitstellung auslösen, während die Anmeldung der Ereignisdetails oder die Durchführung der Systemdiagnostik in eine Hintergrundaufgabe mit niedrigerer Priorität verschoben wird.Die aufgeschobene Interrupt -Handhabung erfordert jedoch eine sorgfältige Planung der Aufgaben, um sicherzustellen, dass aufgeschobene Aufgaben rechtzeitig erledigt werden und sich nicht ansammeln, was möglicherweise Systemverzögerungen verursacht.
