LC5768MC-75F256C CPLD: Funktionen, Spezifikationen, Vorteile und Anwendungen

Diese Anleitung erläutert den LC5768MC-75F256C, einen kleinen, aber leistungsstarken Chip von Gitter-Halbleiter.Es zeigt, was der Chip tut, wie er funktioniert, wie man es programmiert und wo es verwendet werden kann.Wenn Sie nach einem Chip suchen, der Logikaufgaben übernimmt, geringe Leistung verwendet und auf vielen Geräten funktioniert, hilft Ihnen diese Anleitung zu verstehen, warum der LC5768MC-75F256C eine gute Option ist.

Katalog

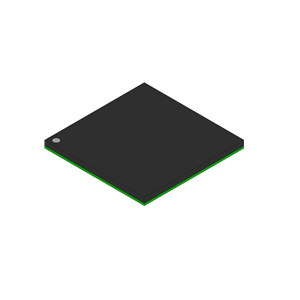

Was ist der LC5768MC-75F256C?

Der LC5768MC-75F256C ist ein programmierbares Hochleistungskomplex-Programm für programmierbare Logik (CPLD), Teil der ISPXPLD-Familie.Dieses Gerät wurde um eine 1,8 -V -Kernarchitektur ausgelegt und bietet eine robuste Logikdichte und integriert 768 Makrozellen.Als Mitglied der 5000-MC-Serie stellt sie die erweiterten CPLD-Lösungen von Lattice dar, die zuverlässige Zeitsteuerung, effiziente Logikimplementierung und geringem Stromversorgungsbetrieb für eingebettete und hochgeschwindige digitale Systeme optimiert werden.Die ISPXPLD 5000MC-Familie verbessert die Funktionen herkömmlicher CPLDs durch Einführung von Multifunktionsblöcken (MFBs) und flexibler E/A-Unterstützung, wodurch die LC5768MC-75F256C eine feste Wahl für die skalierbare logische Integration ist.Mit seiner nachgewiesenen Zuverlässigkeit und Architektur, die auf die deterministische Leistung zugeschnitten ist, dient dieses Gerät als zuverlässiger Baustein im digitalen Design.

Auf der Suche nach LC5768MC-75F256C?Kontaktieren Sie uns, um die aktuellen Aktien, die Vorlaufzeit und die Preisgestaltung zu überprüfen.

LC5768MC-75F256C-Funktionen

• 768 Makrozellen (MFB-basierte Architektur)

Das Gerät integriert 768 Makrozellen, die in erweiterten Multifunktionsblöcken (MFBS) organisiert sind, wodurch die Logik mit hoher Dichte mit eingebetteten Arithmetik- und Speicherfunktionen unterstützt wird.Diese MFBs ermöglichen eine flexible Konfiguration für Logik-, Dual-Port-SRAM-, FIFO- und CAM-Funktionen.

• 1,8 V Kernspannung (MC -Variante)

Diese Variante der MC-Serie arbeitet mit einem 1,8-V-Kern und bietet einen geringeren Stromverbrauch für tragbare und hocheffiziente Designs.Trotz der niedrigen Spannung hält es eine robuste Leistung und Logikdichte.

• 7,5 NS -Ausbreitungsverzögerung (Geschwindigkeitsgrad -75)

Es erreicht eine maximale Ausbreitungsverzögerung von Pin-to-Pin-Ausbreitung von nur 7,5 Nanosekunden, wodurch es für mäßige digitale Hochgeschwindigkeitsanwendungen geeignet ist.Der -75 -Geschwindigkeitsgrad wird die Leistung und Geschwindigkeit in eingebetteten Systemen ausgewirkt.

• 193 programmierbare E/A -Stifte

Der Chip bietet 193 E/A -Stifte, die mehrere Spannungsstandards und Protokolle unterstützen.Diese Stifte sind vollständig programmierbar und ermöglichen eine flexible Schnittstelle mit anderen Logik- oder analogen Geräten.

• Superweite Logikunterstützung (bis zu 136 Eingänge pro Block)

Jedes MFB unterstützt sehr breite Logikfunktionen mit bis zu 136 Eingangssignalen und ermöglicht eine komplexe Kombinationslogik in weniger Logikniveaus.Dies reduziert die Ausbreitungsverzögerung und vereinfacht die logische Synthese.

• Eingebettete Dual-Port-SRAM-, FIFO- und Ternary Cam-Unterstützung

MFBs können als SRAM (Einzel-/Dual -Port), FIFOS- oder ternärer Inhaltsspeicher fungieren.Diese Flexibilität ermöglicht das maßgeschneiderte Logikdesign in einer kompakten CPLD.

• On-Chip-PLL (Sysclock ™)

Die eingebaute PLL unterstützt die Multiplikation/Division von Takten von 1 × bis 32 ×, Phasenverschiebung und externes Feedback.Es hilft, das Timing zu verwalten und über Hochgeschwindigkeitssynchronsysteme hinweg zu verzerrt.

• Breite E/A -Standardunterstützung (Sysio ™)

Die E/A -Blöcke unterstützen einen breiten Bereich von Signalstandards, einschließlich LVCMOS, LVTTL, SSTL, HSTL, GTL+, LVDS und LVPECL.Dies ermöglicht Mischspannung und Differentialsignalisierung auf einem einzelnen Gerät.

• Programmierbarkeit in Systemen (ISPXP ™)

Das Gerät unterstützt die In-System-Programmierung über die IEEE 1532 oder die Sysconfig-Schnittstelle.Es kann an der Platine neu programmiert werden, ohne es zu entfernen, wodurch Designaktualisierungen und die Rekonfiguration der Feld -Rekonfiguration aktiviert werden können.

• Grenz -Scan -Test (IEEE 1149.1 konform)

Der vollständige JTAG-Grenz-Scan-Support ermöglicht robuste Tests und Debuggen auf Brettebene.Dies gewährleistet die Einhaltung der modernen Testanforderungen und vereinfacht die Validierung in der Produktion.

• 5V Tolerant i/o

Trotz eines 1,8 -V -Kerns sind die E/A -Banken gegenüber 5 -V -Signalen tolerant und unterstützen Legacy -Spannungsschnittstellen.Dies verbessert die Kompatibilität mit älteren Systemen und Mischspannungsumgebungen.

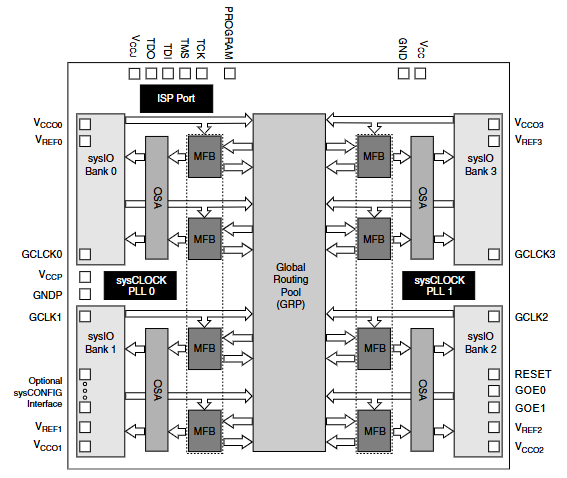

ISPXPLD 5000mx/5000mc Blockdiagramm

Das Blockdiagramm des LC5768MC-75F256C in der Familie ISPXPLD 5000MX/5000MC zeigt, wie der Chip so strukturiert ist, dass er programmierbare Logikaufgaben erledigt.Im Zentrum befindet sich der Global Routing Pool (GRP), der als Hauptverbindungszentrum fungiert und verschiedene Logik- und Funktionsblöcke verbindet, sodass sich die Signale im gesamten Gerät effizient bewegen können.Auf beiden Seiten des GRP befinden sich zwei Phasenverriegelungsschleifen (PLL0 und PLL1), ein Teil des Systems.Diese erzeugen präzise und einstellbare Taktsignale, die dazu beitragen, die Zeitgenauigkeit für Hochgeschwindigkeitsvorgänge im gesamten Chip aufrechtzuerhalten.

Rund um die GRP und PLLS befinden sich vier Sysio -Banken.Jede Bank enthält konfigurierbare Systemarrays (CSAs) und Multifunktionsblöcke (MFBS).Die CSAs verarbeiten grundlegende Logikverarbeitung, während die MFBS fortgeschrittenere Funktionen wie mathematische Operationen und Speicherfunktionen unterstützen.Diese Anordnung verleiht dem Gerät eine starke E/A -Flexibilität und erleichtert das Maßstab für verschiedene Anwendungen.Power- und Taktverbindungen sind im Diagramm auch deutlich gezeigt.Mehrere VCC-, VREF- und GND -Stifte werden verteilt, um eine stabile Leistung über den Chip aufrechtzuerhalten.Globale Takteingaben (GCLK0 bis GCLK3) ermöglichen es externen Uhren, sich in das System zu füttern und mit GRP und PLLS zu arbeiten.

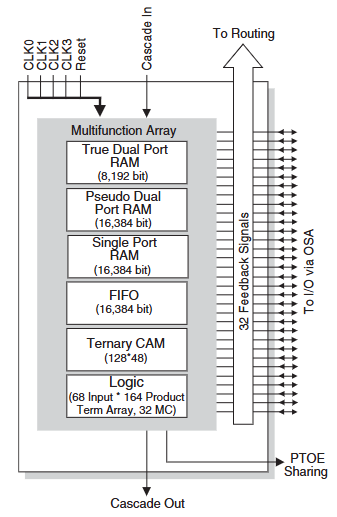

MFB-Diagramm (Multifunktionsblock)

Der Multifunktionsblock (MFB) im LC5768MC-75F256C ISPXPLD 5000MX/5000MC kombiniert sowohl Speicher- als auch Logikfunktionen, um flexible Designanforderungen zu unterstützen.Es unterstützt mehrere Speichertypen, darunter echte Dual -Port -RAM (8.192 Bit), Pseudo Dual Port Ram, FIFO und Single -Port -RAM (jeweils bis zu 16.384 Bit) sowie ternäre Cam (128 × 48).Diese Speicheroptionen machen das MFB nützlich für die Datenpufferung, den temporären Speicher und die schnelle Datenanlage.

Das MFB verfügt auch über starke Logikfunktionen.Es enthält eine 68-Eingabemittel von 164 Product Term Array und 32 Makrozellen, sodass es komplexe logische Operationen ausführen kann.Es verwendet mehrere Takteingänge (CLK0 bis CLK3) und ein Reset -Signal, um das Timing und die Operationen zu steuern.Um die Funktionalität zu erweitern, ermöglichen Cascade -In/Out -Ports MFBS über Blöcke miteinander verbunden.Die QSA -Schnittstelle (Quad -System -Array) verbindet die MFB mit E/A -Banken für eine schnelle Kommunikation mit externen Systemen.Kurz gesagt, das MFB ist eine leistungsstarke, flexible Einheit, die sowohl Speicher- als auch Logikaufgaben erledigt und das Gerät bei eingebetteten und Hochgeschwindigkeitsanwendungen gut abschneidet.

LC5768MC-75F256C-Spezifikationen

Typ	Parameter
Hersteller	Lattice Semiconductor Corporation
Serie	ISPXPLD® 5000
Verpackung	Schüttgut
Teilstatus	Aktiv
Programmierbarer Typ	In System programmierbar
Verzögerungszeit TPD (1) max	7,5 ns
Spannungsversorgung - intern	1,65 V ~ 1,95 V
Anzahl der Logikelemente/Blöcke	24
Anzahl der Makrozellen	768
Anzahl von i/o	193
Betriebstemperatur	0 ° C ~ 90 ° C (TJ)
Montagetyp	Oberflächenhalterung
Paket / Fall	256-Bga
Lieferantengerätepaket	256-FPBGA (17x17)

LC5768MC-75F256C-Anwendungen

1. Telekommunikation und Vernetzung

Der LC5768MC-75F256C ist ideal für die Verwendung in Basisstationen, Telekommunikationsschalter und optischen Netzwerkeinheiten, in denen Hochgeschwindigkeits- und deterministische Logik erforderlich sind.Sein eingebetteter Speicher und Multi-Spannungs-E/A-Support-Aktivierungsprotokollverarbeitung, Datenrahmen und Kontrollaufgaben mit geringer Latenz.

2. Datenkommunikation und -speicher

Diese CPLD ist gut geeignet für Router, RAID-Controller und Festplatten-Array-Systeme, die eine effiziente Datenbehandlung und eine schnelle Signalverarbeitung erfordern.Die Unterstützung von SRAM und FIFO-Doppelportler und FIFO-Unterstützung bietet die Puffer- und Flusskontrolle, die in Umgebungen mit hohem Durchsatz benötigt wird.

3. Protokollprozessoren und Busoberflächen

Mit vorhersehbaren Ressourcen für Timing- und Logikressourcen mit hoher Dichte zeichnet sich die LC5768MC bei der Implementierung von Busbrücken, Backplane-Schnittstellen und Protokolldecoden aus.Es ermöglicht schnelle logische Antworten und unterstützt eine nahtlose Integration mit mehreren Signalstandards.

4. Industrie- und IoT -Steuerungssysteme

Bei der industriellen Automatisierung wird das Gerät zur Überwachung, Maschinensteuerung und Logiksequenzierung verwendet.Seine Sofort-On-Fähigkeit, geringe Leistung und robuste E/A-Funktionen machen es für IoT-Knoten und eingebettete Controller geeignet.

5. Verbraucher- und medizinische Elektronik

Der kompakte Fußabdruck und die reichhaltigen logikmischten Funktionen machen diese CPLD in tragbaren medizinischen Instrumenten und Unterhaltungselektronik wertvoll.Es kümmert sich um Systemsteuerung, Schnittstellenmanagement und Leistungssequenzierung in Größen- und energieempfindlichen Designs.

LC5768MC-75F256C Ähnliche Teile

Besonderheit	LC5768MC-75F256C	LC5768MV-75F484C	LC5768MV-75FN256C	LC5768MV-5F484C
Familie	ISPXPLD 5000MC	ISPXPLD 5000MV	ISPXPLD 5000MV	ISPXPLD 5000MV
Kernspannung	1,8 V	3.3 V	3.3 V	3.3 V
Makrozellen	768	768	768	768
Maximale Frequenz	~ 150 MHz	~ 150 MHz	~ 150 MHz	~ 200–250 MHz
Ausbreitungsverzögerung (TPD)	7.5ns	7.5ns	7.5ns	5ns
Paketart	256 Ball BGA	484 Ball BGA	256 Ball BGA	484 Ball BGA
Paketcode	F256C	F484C	FN256C	F484C
E/O -Zählung	193	317	193	317
Programmierbar im System	Ja	Ja	Ja	Ja
Eingebettete Speicherunterstützung	Ja (SRAM/FIFO/CAM)	Ja	Ja	Ja
JTAG (IEEE 1149.1)	Unterstützt	Unterstützt	Unterstützt	Unterstützt
Sofortig	Ja	Ja	Ja	Ja
Anwendung	Low-Power, dichte Logik	Hohe E/O, allgemeine CPLD	Kompakt 3.3V Logik	Hochgeschwindigkeits-3,3-V-Logik

LC5768MC-75F256C-Programmierschritte

1. Bereiten Sie Ihr Board und Ihre Werkzeuge vor

Schließen Sie den LC5768MC-75F256C mit einem kompatiblen Programmierkabel wie dem Gitter HW-USBN-2B an Ihren PC an.Stellen Sie sicher, dass JTAG -Linien ordnungsgemäß geroutet sind und die Abschlusswiderstände (z. B. 4,7 kΩ auf TCK) vorhanden sind, um eine stabile Kommunikation zu gewährleisten.

2. Generieren Sie die Programmierdatei

Verwenden Sie Gitterdiamant- oder ISPVM -Software, um Ihr Design zu erstellen und eine JEDEC (JED) -Programmierdatei zu exportieren.Diese Datei enthält den vollständigen Bitstream, der in den Konfigurationsspeicher der CPLD geschrieben wird.

3. Starten Sie die Programmiersoftware

Öffnen Sie das Diamond -Programmierer oder das ISPVM -System -Tool auf Ihrem PC und vergewissern Sie sich, dass Ihr Programmierer ordnungsgemäß erkannt wird.Wählen Sie das LC5768MC-75F256C-Gerät aus der Liste aus, um ein Setup zu beginnen.

4. Führen Sie die In-System-Programmierung (ISP) aus

Verwenden Sie die Schnittstelle JTAG (IEEE 1532), um die JEDEC -Datei direkt in das Gerät zu laden, während sie auf der Platine montiert bleibt.Der Bitstream wird im internen nicht flüchtigen Speicher gespeichert, wodurch eine Instant-On-Konfiguration beim Start ermöglicht wird.

5. Konfiguration überprüfen und sichern

Führen Sie nach dem Programmieren einen Rücklesungsvorgang durch, um zu bestätigen, dass die Konfiguration erfolgreich war.Aktivieren Sie bei Bedarf die Sicherheitssicherung, um das Gerät zu sperren, und verhindern Sie eine nicht autorisierte Reprogrammierung oder Reverse Engineering.

6. Konfigurieren und Zurücksetzen des Geräts

Sobald die Programmierung abgeschlossen ist, kann das Gerät automatisch neu gestartet werden oder Sie können sein Programm umschalten oder Stifte initieren, um ein Nachladen zu erzwingen.Die CPLD wird dann basierend auf der neu angewandten Konfiguration mit deterministischem Start -Timing betrieben.

7. Optional: Feldreprogrammierung oder Updates

Sie können die LC5768MC-75F256C im Feld mit derselben JTAG-Schnittstelle für Aktualisierungen oder Korrekturen neu programmieren.Darüber hinaus ermöglicht die SysConfig ™ -Schnittstelle eine teilweise Rekonfiguration ohne vollständige Stromzyklus in fortschrittlichen Anwendungen.

LC5768MC-75F256C Vorteile

• Niedrigerer Leistungsbetrieb für tragbare und eingebettete Systeme

Im Vergleich zu vielen herkömmlichen CPLDs mit höheren Kernspannungen hilft der LC5768MC-75F256C-1,8-V-Kern des 1,8-V-Kerns des Gesamtsystems.Dies macht es für batteriebetriebene oder wärmeempfindliche Anwendungen attraktiv, bei denen das thermische Budget und die Energieeffizienz von Bedeutung sind.

• Instant-On-Fähigkeit

Im Gegensatz zu vielen FPGAs oder größeren programmierbaren Geräten, die bei jedem Start externe Konfiguration erfordern, bietet diese CPLD ein sofortiges Verhalten, sodass Verzögerungen oder die Notwendigkeit eines externen Flash-Speichers vermieden werden können.Dies führt zu einer schnelleren Operation und einer größeren Zuverlässigkeit.

• Vorhersehbareres Timing im Vergleich zu FPGAs

Das deterministische Zeitverhalten dieser CPLD, insbesondere bei schwerer Logik oder E/A-Belastungen, gibt eine bessere Kontrolle im Vergleich zum oft variablen Zeitpunkt größerer FPGAs.Dies macht es für zeitkritische Anwendungen wie digitale Steuerschleifen, Kommunikationsschnittstellen und synchronisierte Logiksysteme besser geeignet.

• Effiziente Lernkurve und Design -Tool -Ökosystem

Für den Übergang von 22 V10s, älteren Kumpel/Mädels oder einfachen PLDs bietet dieses Gerät eine sanfte Lernkurve über die intuitiven Designwerkzeuge von Gitter wie Diamond und ISPVM.Viele profitieren von schnelleren Prototypen und weniger Integrationskopfschmerzen.

LC5768MC-75F256C-Verpackungsabmessungen

• Paketart: Feinkugel-Gitter-Array

• Stiftanzahl: 256 Bälle

• Paketgröße: 17mm × 17 mm

• Pakethöhe: Ungefähr 1,2 mm

• Ball Tonhöhe: Standard Fine-Pitch normalerweise 0,8 mm

LC5768MC-75F256C Hersteller

Der LC5768MC-75F256C wird von hergestellt von Lattice Semiconductor CorporationEin in den USA ansässiger Unternehmen erkannte sein Fachwissen in skizzierbaren programmierbaren Logikgeräten mit geringer Leistung.Gitter wurde 1983 gegründet und hat seinen Hauptsitz in Hillsboro, Oregon.Das Unternehmen ist bekannt für lange Produktlebenszyklen, Unterstützung für breite Design-Tools und zuverlässige Programmierbarkeit im System in den Gerätefamilien.Als ursprünglicher Entwickler und Lieferant der ISPXPLD® 5000MC-Familie sorgt Gitter durch autorisierte Distributoren und langfristige Lebenszyklus-Partner aus einer robusten technischen Dokumentation, Softwareunterstützung und Verfügbarkeit.

Abschluss

Der LC5768MC-75F256C ist eine intelligente und zuverlässige CPLD, die in einem Kompaktchip starke Logik- und Speicherfunktionen bietet.Es verwendet wenig Leistung, startet sofort und funktioniert mit vielen verschiedenen Signaltypen.Mit 768 Makrozellen, integrierten Speicher, schnellem Takt und flexiblen Eingangs-/Ausgangsoptionen passt es gut in Produkte wie Telekommunikationsgeräte, Industriemaschinen, Speichersysteme und Unterhaltungselektronik.Die einfache Programmierung, die starke Leistung und die Unterstützung für Updates machen es zu einer hilfreichen Lösung für neue Designs und Upgrades.
