LM3914: Pinout, Funktionen und wie es funktioniert?

Der integrierte LM3914 -Schaltkreis sticht auf dem Gebiet der Elektronik aus, um analoge Spannungsniveaus in eine visuell intuitive LED -Anzeige umzuwandeln.Diese Fähigkeit ist gut für Anwendungen, die klare und genaue Spannungswerte erfordern, z. B. in Batterieladegeräten und Audiosystemen.Durch die Umwandlung analoge Signale in einfache LED -Visuals vereinfacht der LM3914 die Entwicklung von Anzeigefunktionen in elektronischen Geräten.Dieser Artikel wird in die PIN-Konfiguration des LM3914 eingehen, seine Funktionalität untersuchen und seine weitreichenden Anwendungen ermitteln, wodurch eine vergleichende Analyse mit anderen ICs bereitgestellt wird und gleichzeitig spezifische Vorteile der Verwendung dieser vielseitigen Komponente hervorhebt.

Katalog

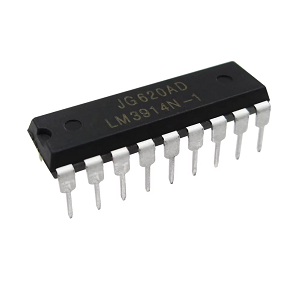

Überblick über die LM3914

Der LM3914, ein anpassungsfähiger monolithischer integrierter Schaltkreis, der sich in der Umwandlung der unterschiedlichen Spannungsniveaus in eine lebendige visuelle LED -Darstellung umwandelt.Es kann bis zu 10 LEDs gekonnt verwalten und in zwei unterschiedlichen Modi betrieben: Punktmodus, der jeweils eine LED beleuchtet, und den Balkenmodus, der alle LEDs bis zu einem bestimmten Spannungsniveau aktiviert.Diese Modi können mit einer einfachen PIN -Konfiguration mit Leichtigkeit umgeschaltet werden, was die Flexibilität des IC widerspiegelt.

Die einfache Umstellung zwischen Punkt- und Balkenmodi mit nur einem Pin verbessert die Vielseitigkeit des LM3914 für verschiedene Anwendungen.In praktischen Szenarien spart der DOT-Modus Energie, indem es zu jedem Zeitpunkt aktive LEDs reduziert, was ein wünschenswerter Merkmal in tragbaren oder energieempfindlichen Geräten ist.Andererseits bietet der Bar -Modus eine sofortige, umfassende Anzeige der Spannungsebene und dient gut in Kontexten, die ein schnelles und intuitives Datenverständnis erfordern, z. B. die Audiovisualisierung innerhalb eines VU -Messgeräts.

Ein bemerkenswertes Merkmal des LM3914 ist die integrierte Fähigkeit, den LED-Strom zu verwalten, ohne dass externe Widerstände erforderlich sind, die Schaltkreisdesign und die Minimierung von Komponenten.Diese Funktion ist bei der Erstellung kompakter und effizienter Systeme vorteilhaft.Die geringen Leistungsanforderungen der Schaltung, gepaart mit effizientem LED -Strommanagement, stärken die Eignung für Geräte, die auf Energieeinsparung abzielen.Die Verwendung des LM3914 in Geräten mit geringer Leistung erreicht konsequent energiesparende Ziele, wobei er seine Wirksamkeit bei der Energieerhaltung und bei der Aufrechterhaltung einer starken Leistung nachweist.

LM3914 Pin -Konfiguration

Der LM3914 ist in zwei Packungsarten erhältlich: einem 20-poligen PLCC und einem 18-poligen PDIP.

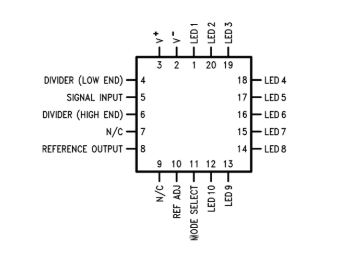

PIN-Konfiguration von 20-poligen PLCC

PIN -Nummer	Pin -Name	Beschreibung
1	LED1	LED -Treiberausgabe 1
2	V+	Versorgungsspannung
3	V-	Boden
4	Teiler (Low -End)	Niedrige Referenzspannungseingang
5	Signaleingang	Signaleingang
6	Teiler (High End)	Hohe Referenzspannungseingang
7	NC	Nicht verbunden
8	Referenzausgabe	Referenzspannungsausgang
9	NC	Nicht verbunden
10	Ref adj	Referenzspannung einstellen
11	Modus auswählen	Wählt DOT- oder Barmodus aus
12	LED10	LED -Treiberausgabe 10
13	LED9	LED -Treiberausgabe 9
14	LED8	LED -Treiberausgabe 8
15	LED7	LED -Treiberausgabe 7
16	LED6	LED -Treiberausgabe 6
17	LED5	LED -Treiberausgabe 5
18	LED4	LED -Treiberausgabe 4
19	LED3	LED -Treiberausgabe 3
20	LED2	LED -Treiberausgabe 2

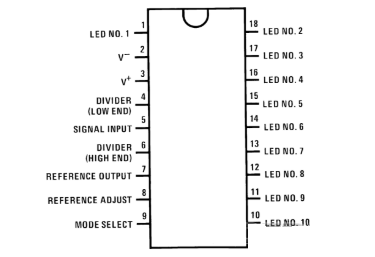

PIN-Konfiguration von 18-poligen PDIP

PIN -Nummer	Pin -Name	Beschreibung
1	LED1	LED -Treiberausgabe 1
2	V+	Versorgungsspannung
3	V-	Boden
4	Teiler (Low -End)	Niedrige Referenzspannungseingang
5	Signaleingang	Signaleingang
6	Teiler (High End)	Hohe Referenzspannungseingang
7	Referenzausgabe	Referenzspannungsausgang
8	Referenzanpassung	Referenzspannung einstellen
9	Modus auswählen	Wählt DOT- oder Barmodus aus
10	LED10	LED -Treiberausgabe 10
11	LED9	LED -Treiberausgabe 9
12	LED8	LED -Treiberausgabe 8
13	LED7	LED -Treiberausgabe 7
14	LED6	LED -Treiberausgabe 6
15	LED5	LED -Treiberausgabe 5
16	LED4	LED -Treiberausgabe 4
17	LED3	LED -Treiberausgabe 3
18	LED2	LED -Treiberausgabe 2

LM3914 Merkmale und Spezifikationen

• Unterstützt sowohl die Bar- als auch die Punktanzeigemodi.

• Einstellbare Spannungsreferenz für präzise LED -Aktivierungsschwellen.

• Programmierbares LED -Sinkstrom: 2 mA bis 30 mA.

• Kontrolliert bis zu 10 LEDs gleichzeitig.

• Fahrt bis zu 100 LEDs, wenn mehrere ICs kaskadiert sind.

• arbeitet innerhalb eines Spannungsbereichs von 3 V bis 18 V.

• Erhältlich in 18-poligen Dip- und PLCC-Paketen.

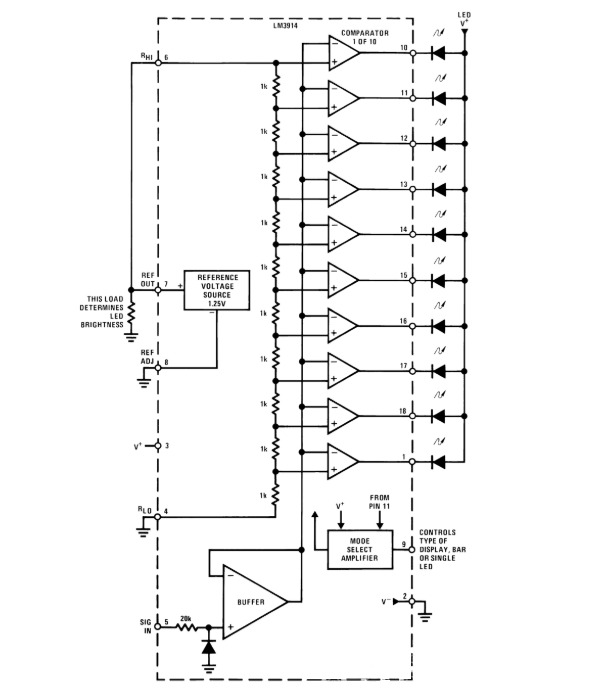

Blockdiagramm des LM3914

Alternativen zum LM3914

• LM3916

• CD4511

• Max7219

• CD4054

Betriebskomplexität des LM3914

Der LM3914 IC ist ein analog kontrollierter LED-Treiber, der die Helligkeit und Aktivierung von bis zu 10 einzelnen LEDs verwaltet.Sein Betrieb basiert auf der Analogspannung der Eingangsspannung, die die spezifischen LEDs entlang der Skala bestimmt.Im Gegensatz zu Setups, die auf Mikrocontroller angewiesen sind, bietet der LM3914 einen einfacheren und unkomplizierteren Ansatz.Es minimiert die Notwendigkeit zusätzlicher Komponenten und beseitigt die Komplexität der Programmierung.Das IC arbeitet zuverlässig innerhalb eines analogen Spannungsbereichs von 3 V bis 18 V, wodurch es für eine Vielzahl von Anwendungen vielseitig ist.Das Einstellen des LED -Stroms ist einfach. Schließen Sie einfach einen einzelnen Widerstand an Pin 7 an, um ihn nach Bedarf zu regulieren.

Der LM3914 ist besonders vielseitig aufgrund seiner Funktionsfähigkeit, in zwei Anzeigemodi zu funktionieren: den Balkenmodus und den Punktmodus.Im Balkenmodus leuchten mehrere LEDs gleichzeitig auf, um den Eingangspegel darzustellen, während im Punktmodus nur eine einzige LED zu einem bestimmten Zeitpunkt aufleuchtet.Diese Flexibilität macht das IC für Anwendungen wie visuelle Alarme, Levelindikatoren oder Überwachungssysteme geeignet, bei denen eine klare Darstellung von Änderungen der Helligkeit wichtig ist.Bei größeren Projekten kann der LM3914 leicht erweitert werden.Durch die Verbindung mehrerer ICs in Serien können Sie bis zu 100 LEDs kontrollieren.Diese Skalierbarkeit erweitert die Verwendung in komplexen Systemen, die erweiterte visuelle Anzeigen oder Indikatoren erforderlich sind.

Nutzung des LM3914

Beginnen Sie zunächst die 10 LEDs anschließen.Jede LED entspricht einer spezifischen Spannungsstufe basierend auf dem Eingangssignal.Sie benötigen keine separaten, stromlimitierenden Widerstände, da das IC über einen durch Pin 7 gesteuerten Strombegrenzer verfügtPositive Seite) stellt eine Verbindung zur +5 -V -Versorgung her.Die Ausgangsnadeln des IC sind so ausgelegt, dass der Strom sinkt, sodass dieses Setup ohne zusätzliche Komponenten effizient funktionieren kann.

Geben Sie als nächstes die IC an, indem Sie die Stifte 2 und 3 mit der Stromquelle anschließen.Stellen Sie sicher, dass die Versorgungsspannung mindestens 1,5 V höher ist als die höchste Spannung, die der IC überwacht.Wenn die überwachte Spannung beispielsweise von 0V bis 5 V reicht, sollte die Versorgungsspannung mindestens 6,5 V betragen.Das ordnungsgemäße Leistungsmanagement stellt sicher, dass die IC und die LEDs ohne Probleme funktionieren.

Passen Sie die Referenzspannungen an den Eingangssignalbereich an.Schließen Sie Pin 4 an, der die niedrige Referenzspannung auf 0V und Pin 6 festlegt, wodurch die hohe Referenzspannung auf 5 V festgelegt wird.Diese Verbindungen ermöglichen es dem IC, Eingangssignale innerhalb des gewünschten Bereichs zu interpretieren.Schließen Sie dann das analoge Eingangssignal an Pin 5 an. Dieses Signal bestimmt, wie viele LEDs aufleuchten, da das IC die Eingangsspannung mit seinen internen Referenzniveaus vergleicht und die entsprechende Anzahl von LEDs aktiviert, um die Spannung anzuzeigen.

Der LM3914 unterstützt zwei Anzeigemodi: den BAR -Modus und der Punktmodus.Im Balkenmodus, in dem mehrere LEDs einen Balken bilden, der dem Eingangsspannungspegel entspricht, verbinden Sie Pin 9 mit Pin 3. Für den Punktmodus, wobei nur eine LED den spezifischen Spannungspegel angibt, lassen Sie den Stift 9 getrennt.Die Auswahl des entsprechenden Modus hängt davon ab, wie Sie das Eingangssignal visuell darstellen möchten.

Anwendungen des LM3914

Stromversorgungsmonitore

Bei der Verwendung der Stromversorgungsüberwachung liefert der LM3914 ein präzises visuelles Feedback zu Spannungsniveaus.Es übersetzt Spannungsvariationen in eine leicht zu lesende LED-Anzeige, um schnell alle Schwankungen zu erkennen.Dies wird insbesondere in Anwendungen verwendet, bei denen elektronische Komponenten auf eine stabile Stromversorgung angewiesen sind, um korrekt zu arbeiten.Durch die Gewährleistung einer konsistenten Spannungsniveaus hilft der LM3914 Hardware -Fehlfunktionen, die Lebensdauer von Komponenten und die Zuverlässigkeit des Gesamtsystems.

Automobil -Dashboard -Messgeräte

Der LM3914 ist eine Schlüsselkomponente in modernen Automobilmessgeräten und bietet Überwachung und Anzeige von Fahrzeuginformationen.Es kann so konfiguriert werden, dass Parameter wie Kraftstoffniveaus, Motortemperatur oder Batteriespannung verfolgt und angezeigt werden.Durch die Konvertierung von Sensordaten in ein klares visuelles Format können die Fahrer den Zustand ihres Fahrzeugs auf einen Blick bewerten.Dies stellt sicher, dass wichtige Metriken leicht zu verstehen sind, was eine rechtzeitige Wartung ermöglicht und sichereres Fahren fördert.

Audio -Level -Meter

Der LM3914 wird auch in Audioebene -Messgeräten häufig verwendet und bietet eine visuelle Darstellung der Schallvolumenstufen.Durch die Aktivierung einer Reihe von LEDs als Reaktion auf Audiosignale ermöglicht die Schaltung die Überwachung von Volumenänderungen mit Genauigkeit.Abhängig von der Anwendung kann die Anzeige in zwei Modi funktionieren: eine Balkenanzeige, bei der mehrere LEDs gleichzeitig beleuchtet werden, oder eine Punktanzeige, bei der jeweils nur eine LED aktiv ist.Diese Messgeräte helfen bei der Feinabstimmung Audio-Level, um Verzerrungen zu vermeiden und eine konsistente Klangqualität bei Live-Auftritten oder -aufnahmen zu gewährleisten.

Batteriepegelindikatoren

Der LM3914 spielt eine zentrale Rolle bei der Gestaltung von Batterie -Level -Indikatoren, wobei eine Abfolge von LEDs steuert, um den Ladungsstatus einer Batterie visuell darzustellen.Jede LED leuchtet auf, um einen bestimmten Bereich der Ladungsstufen anzuzeigen, was ein sofortiges und intuitives Gefühl für die verbleibende Akkulaufzeit ergibt.Diese Funktion ist bei tragbaren Geräten wertvoll und vermieden unerwarteten Stromverlusten, indem ein klares Anzeigen des Batteriestatus anbietet.Durch die Vereinfachung des Bewertungsprozesses für die Ladungsstufen verbessert es die Bequemlichkeit und die Zuverlässigkeit der Geräte.

Für und Wider

Profis

Die elegante Geraden des LM3914 unterstützt Swift Prototyping und Integration über verschiedene Anwendungen hinweg.Durch die Verringerung der Abhängigkeit von zahlreichen externen Komponenten senkt es die möglichen Fehlerpunkte und verbessert die Zuverlässigkeit.Seine Fähigkeit, mit einer Stromversorgung zu betreiben, erhöht die praktische Fähigkeit in Umgebungen, in denen die doppelten Versorgung die Angelegenheit komplizieren könnte.Bei Projekten, die effiziente und lebendige LED -Displays priorisieren, zeichnet sich die LM3914 aus, indem sie analoge Signale in ein klares visuelles Feedback verwandeln, die Zufriedenheit und die Betriebsfluidität fördern.

Nachteile

Es ist jedoch wichtig, die Einschränkungen des LM3914 anzuerkennen.Eine bemerkenswerte Einschränkung ist die feste lineare Skala für LED -Anzeigen, die möglicherweise nicht in jedem Szenario entspricht, insbesondere für diejenigen, die eine logarithmische Skalierung fordern, um Daten über umfangreiche Bereiche genau darzustellen.Ein differenziertes Verständnis der Anforderungen des Projekts ist erforderlich, bevor sie sich für den LM3914 entscheiden.Während sein direkter Ansatz für einfache Implementierungen gut dient, können komplexe oder dynamischere Umgebungen davon profitieren, andere Optionen zu untersuchen, die eine feinere Kontrolle darüber ermöglichen, wie sich das Display verhält.

Vergleich zwischen LM3914 und LM3915

Eigenschaften von LM3914 und LM3915

Geräte wie LM3914 und LM3915, um die visuelle Darstellung von analogen Spannungen zu erstellen, über ihre charakteristischen Ausgangstypen hervorgerufen werden.Der LM3914 wandelt die Eingangsspannung in eine lineare Anzeige um, sodass Szenarien, in denen unkomplizierte Spannungsmessungen gewünscht werden.Auf der anderen Seite erzeugt der LM3915 eine logarithmische Ausgabe, die seine Nische bei der Verwaltung von Audiosignalen findet und gut mit der von Natur aus logarithmischen Natur der auditorischen Wahrnehmung übereinstimmt.

Anwendungen

Bei der Auswahl der geeigneten Komponente für eine bestimmte Aufgabe ist die Reflexion über die einzigartigen Anforderungen der Anwendung wichtig.Für Implementierungen wie Batteriepegelindikatoren oder andere Spannungsüberwachungssysteme bietet die lineare Skala des LM3914 eine größere Bequemlichkeit.Seine Unkomplizierung eignet sich für eine leicht verständliche Anzeige der Spannungsniveaus.Im Gegensatz dazu kann für audiozentrierte Anwendungen die logarithmische Anzeige des LM3915 die Erfahrung erheblich verbessern.Angesichts der Tatsache, dass Audiosignale oft eine große Dynamik umfassen, ist eine Skala wie die des LM3915, die die nichtlineare Wahrnehmung der Klangintensität des Ohrs emuliert, eine reichhaltigere Interpretation und Einsicht.

Paket für LM3914

LM3914 Herstellerinformationen

Texas Instruments ist ein Pionier in der Halbleiterproduktion und verkörpert ein Engagement für die überlegene Qualität mit dem LM3914.Dieses für seine konsequente Leistung bekannte Produkt entspricht eng mit den Präzisionsanforderungen verschiedener Anwendungen.Ihre hoch entwickelten Fertigungsverfahren stellen sicher, dass jede Einheit mit den höchsten Erwartungen übereinstimmt.Texas Instruments bietet Unterstützung, die das bloße physische Produkt überschreitet, das durch detaillierte Datenblätter gekennzeichnet ist, die dem LM3914 begleitet.Diese Dokumente vereinfachen den Integrationsprozess in verschiedenen elektronischen Layouts und bieten Einblicke über die Standardspezifikationen hinaus.

Abschluss

Der LM3914 ist ein zuverlässiges und vielseitiges IC, das zum Umwandeln analogen Spannungen in intuitive LED -Anzeigen konzipiert wurde.Seine Einfachheit, Flexibilität bei Punkt- und Balkenmodi sowie die Fähigkeit, bis zu 10 LEDs zu fahren, machen es ideal für Anwendungen wie Batteriepegelindikatoren, Leistungsmonitore und Audio -Messgeräte.Mit seinem effizienten Design und seiner Anpassungsfähigkeit ist der LM3914 weiterhin eine bevorzugte Wahl, um klare und effektive visuelle Spannungsanzeigen in einem weiten Bereich elektronischer Systeme zu erstellen.
