MAX30100 Impulsoximeter -Sensor: eine Anleitung zur Pinbelegung, Schnittstelle und verwendet

Maxim Integrated hat sich als führend in der elektronischen Innovation etabliert und bietet eine breite Palette von Komponenten, die Branchen von der Automobil- bis zum Gesundheitswesen dienen.Unter seinen bemerkenswerten Kreationen fällt der MAX30100 -Impulsoximetersensor für seine Präzision bei der Messung des Blutsauerstoffgehalts und der Herzfrequenz aus.Dieser kompakte Sensor wurde mit fortschrittlichen Funktionen wie geringem Stromverbrauch und tatsächlichen Datenausgabe entwickelt und spielt eine ernsthafte Rolle bei medizinischen Geräten, Wearables und Fitness -Trackern.In diesem Artikel wird das Design, die Funktionalität und die Anwendungen des Max30100 untersucht und Einblicke in die Integration in Arduino und seine Auswirkungen auf die Gesundheitsüberwachungstechnologie liefert.

Katalog

Überblick über den MAX30100 Puls -Oximeter -Sensor

Der Max30100 ist ein raffinierter biometrischer Sensor, der zur fein messenen Pulsoximetrie und Herzfrequenz konserviert ist und gleichzeitig die Stromversorgung durch I2C -Kommunikation spart.Es verschmilzt rote und IR-LEDs, einen Fotodetektor, einstellbaren Optik und einen ausgeklügelten Signalprozessor mit niedrigem Nutzen.Diese Elemente arbeiten im Einklang, um eine genaue Nachverfolgung der Herzfrequenz zu ermöglichen.Der Sensor ist häufig in Fitness -Geräten, Wearables und medizinischen Werkzeugen zu sehen und zeigt die Anpassungsfähigkeit über mehrere Anwendungen hinweg.Die Konfiguration wird durch eine Abfolge von Software -Registern behandelt, wobei Daten in 16 FIFOS geschickt untergebracht sind.Es handelt sich mit Mikrocontrollern über die I2C-Schnittstelle und besitzt eine 16-Bit-ADC neben Umgebungslicht-Stornierung, um präzise Lesungen aufrechtzuerhalten.

Betriebsmechanismus

Um seine Aufgaben auszuführen, befindet sich der max30100 -Sensor wie eine Fingerspitze oder Ohrläppchen auf einem schlanken Körperbereich.Die roten und IR -LEDs projizieren Licht durch das Gewebe, wobei der Fotodetektor dann die Lichtabsorptionsniveaus bewertet.Diese Bewertungen schwanken mit Verschiebungen des Blutsauerstoffs und ermöglichen eine genaue Berechnung der Sauerstoffsättigung innerhalb des Hämoglobins.Die nachdenklichen Designfaktoren des Sensors in Variablen wie Umgebungslicht verfeinern die Genauigkeit dieser Beobachtungen.Die Bereitstellung dieses Sensors erfordert die Achtsamkeit der Platzierung, da Unterschiede in Körperteilen die Übertragung von Licht und anschließend bei den Bewertungen beeinflussen können.

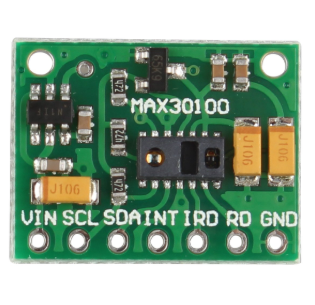

Pin -Layout

Stift	Name	Beschreibung
1	Vin	Dieser Pin bietet dem Sensor eine Stromversorgung.
2	Scl	Dieser Stift ist der i2c serielle CLK -Pin.
3	SDA	Dieser Pin ist der serielle Datenstift I2C.
4	Int	Dies ist ein Interrupt -Stift, der hoch durch die gezogen wird an Bord Widerstand.Es geht während eines Interrupts bis zum Löschen niedrig.
5	Ird	Infrarot -LED -Kathode und Verbindungspunkt für die LED Treiber.
6	Rd	Rote LED -Kathode und Verbindungspunkt für den LED -Treiber.
7	GND	Erdungsstift an den Quell -GND -Pin angeschlossen.

Merkmale und Spezifikationen

Parameter	Beschreibung
Stromverbrauch	600 μA im Messmodus, 0,7 μA im Standby -Modus
Stiftanzahl	14 Stifte
Feuchtigkeitsempfindlichkeit (MSL)	168 Std
Sensortyp	Herzfrequenz oder Oximeter
ROHS -Status	ROHS3 -konform
Reittyp	Oberflächenhalterung
Verpackungstyp	Tablett
Ausgangstyp	Analog
Probenrate	Maximale Stichprobenrate mit Schnelldatenausgabe
Umgebungslicht -Stornierung	Enthalten
Temperatursensor	On-Chip-Temperatursensor (-40 ° C bis +85 ° C)
Kommunikationsschnittstelle	I2C (SDA & SCL Pins)
FIFO -Puffer	16-Stichproben-FIFO-Puffer für die Datenspeicherung, reduziert die Leistung Verwendung
Unterstützung unterbrechen	Unterstützt Interrupts für SPO2 -Daten bereit, Power Ready, Temperaturbereit, FIFO voll, Herzfrequenzbereit
Betriebsspannung	1,8 V bis 3,3 V
Eingabestrom	20 mA
Temperaturbereich	-40 ° C bis +85 ° C.
Temperaturgenauigkeit	± 1 ° C.
ADC -Auflösung	14 Bit
Infrarot -LED -Peakwellenlänge	870 bis 900 nm
Rote LED -Peakwellenlänge	650 bis 670 nm
Zusätzliche Funktionen	Hohe Stichprobenratekapazität, Schnelldatenausgabe

Alternative und äquivalente Sensoren

Alternativen

• FSH 7060

• Puls 3+

• Rohm BH1792GLC

• Proto Central AFE4490

Äquivalente

• Max30102

Integration des MAX30100 -Sensors in Arduino Uno

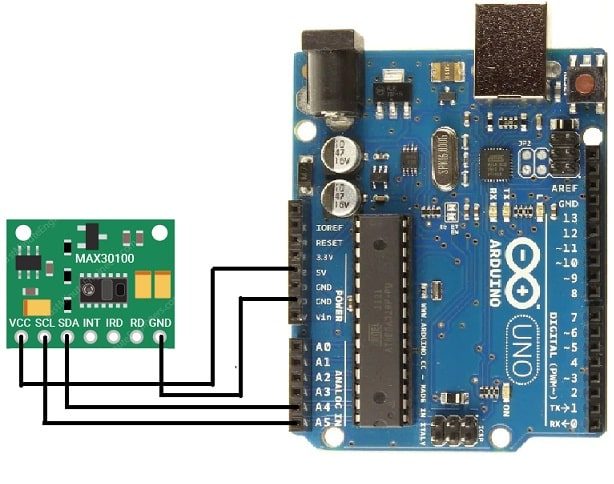

Das Zusammenführen des MAX30100 -Sensormoduls mit einem Arduino Uno eröffnet die Möglichkeit der Verfolgung des Blutsauerstoffspiegels und der Herzfrequenz, die bei einem seriellen Monitor beobachtet werden kann.Bei diesem Setup wird das MAX30100 -Sensormodul, ein Arduino Uno -Board und die Verbindungsdrähte verwendet.Insbesondere werden die SDA- und SCL -Stifte des Sensors mit den A4- und A5 -Stiften am Arduino verbunden, während die Vin- und GND -Stifte mit dem GND- und 3,3 -V/5 -V -Terminals auf der Tafel verbunden sind.Eine solche Schnittstelle beschränkt sich nicht auf die UNO, sondern erstreckt sich auch auf andere Arduino -Modelle wie Nano, Pro Mini und Mega.Nach Abschluss dieser Verbindungen wird der Arduino über einen PC begleitet, begleitet, indem sie den Programmcode mithilfe der Arduino IDE hochladen, eine ansprechbare Aufgabe, die auch für diejenigen, die neu in der Elektronik sind, zugänglich sind.

Programmieren der Schnittstelle

`` `cpp

#enthalten

#include "max30100_pulseoximeter.h"

#define reporting_period_ms 1000

Pulseoximeter -Pocken;

uint32_t tslastreport = 0;

void onbeatDEted () {

Serial.println ("Beat!");

}

void setup () {

Serial.begin (115200);

Serial.print ("Pulsoximeter initialisieren ...");

if (! pox.ebegin ()) {

Serial.println ("fehlgeschlagen");

für(;;);

} anders {

Serial.println ("Erfolg");

}

pox.setirledCurrent (max30100_LED_CURR_7_6MA);

pox.setonbeatDEtedCallback (onbeatDEted);

}

void Loop () {

pox.update ();

if (millis () - tslastreport> reporting_period_ms) {

Serial.print ("Herzfrequenz:");

Serial.print (pox.getheArtrate ());

Serial.print ("bpm / spo2:");

Serial.print (pox.getSpo2 ());

Serial.println ("%");

tslastReport = millis ();

}

}

`` `

Nachdem der Code hochgeladen wurde, ermöglicht das Aktivieren des Serienmonitors und die Festlegung der Baudrate auf 115200 die Anzeige der tatsächlichen Herzfrequenz- und SPO2 -Werte.Diese Konfiguration stellt nicht nur eine einfache Schnittstellenaufgabe dar, sondern gewährt auch ein sinnvolles Verständnis des Betriebs der Sensornechnologie bei der Verfolgung aktiver Gesundheitsmarker, was eine Mischung aus Funktionalität mit praktischer Relevanz zeigt.

Für und Wider

Profis

Der MAX30100 -Sensor leuchtet in seinem effizienten Stromverbrauch und bietet eine längere Akkulaufzeit für tragbare Geräte.Diese Effizienz stellt sicher, dass Sie längere Verwendung mit weniger Unterbrechungen für das Aufladen und die Förderung eines nahtlosen und befriedigenden Erlebnisses genießen können.Die ausgefeilte Messtechnologie in Kombination mit schnellen Stichprobenraten bietet eine präzise und zuverlässige Datenerfassung.Der Sensor kümmert sich auch effektiv um Umgebungslicht und stellt auch in verschiedenen Beleuchtungsumgebungen genaue Messwerte sicher.Diese Fähigkeit wird von Ihnen sehr geschätzt, die sich oft in Umgebungen mit unvorhersehbaren Lichtveränderungen befinden.

Nachteile

Trotz seiner Vorteile steht der max30100 -Sensor vor verschiedenen Herausforderungen.Die richtige Fingerpositionierung wird verwendet, da eine falsche Platzierung zu ungenauen Daten führen kann.Möglicherweise müssen Sie Ihren Ansatz anpassen und wissen, dass die Aufrechterhaltung eines konsistenten Kontakts für die Genauigkeit nützlich ist.Wenn Umgebungslicht die Filterfähigkeiten des Sensors überschreitet, können die Messwerte beeinträchtigt werden.Zusätzlich muss der angewendete Druck ausgeglichen sein;Zu viel kann den Blutfluss behindern und die Ergebnisse verzerren.Diese Unterschiede betonen die Notwendigkeit sorgfältiger Handhabungstechniken, um die potenziellen Vorteile des Sensors vollständig zu nutzen.

Anwendungen

Der MAX30100 -Sensor befindet sich im Kern einer Vielzahl von Verwendungen, insbesondere in den Bereichen der Herzfrequenzüberwachung und der Pulsoximetrie.Seine Beiträge erstrecken sich ausführlich in die Felder von medizinischen Sauerstoffmessgeräten, tragbaren Technologien und Fitness -Tracking -Systemen.

Medizinische Sauerstoffmessgeräte

Innerhalb der medizinischen Umgebung werden häufig Geräte verwendet, die den Sensor des max30100 umfassen, zur Bewertung der Sauerstoffsättigungsniveaus.Diese Geräte finden einen großen Wert darin, Patienten mit Atemstörungen oder kardiovaskulären Problemen zu beobachten.Indem sie sofortige Daten anbieten, helfen sie Ihnen, eine gründliche und überlegte Versorgung zu liefern, wodurch die Ergebnisse der Patienten mit Takt und Diskretion verbessert werden.Darüber hinaus ist die Genauigkeit des Sensors bei den Messungen entscheidend für die Identifizierung von Hypoxämie, was Komplikationen bei Erkrankungen wie chronisch obstruktiver Lungenerkrankung (COPD) und Herzinsuffizienz verhindern kann.Das Einbringen solcher Sensoren in medizinische Geräte erhöht sowohl diagnostische Präzision als auch Betriebseffizienz in der klinischen Praxis.

Tragbare Technologien

Die Verwendung des MAX30100 -Sensors in Wearable Technologies hat zu einer Transformation in der persönlichen Gesundheitsverfolgung geführt.Geräte wie Smartwatches und Fitnessbänder integrieren diesen Sensor, um physiologische Indikatoren zu überwachen, sodass Einzelpersonen die Kontrolle über ihre Gesundheit mit Voraussicht übernehmen können.Diese Wearables bieten wertvolle Einblicke in die persönliche Gesundheitsstatistik und ermutigen Sie, ihre Lebensstile anhand ihrer Datentrends anzupassen und so eine gesundheitlichere Gesellschaft zu fördern.Diese elegante Verschmelzung von Technologie- und Gesundheitsaufsicht veranschaulicht, wie Innovationen die Präventionstfasser in täglichem Leben nahtlos einbetten und das persönliche Gesundheitsmanagement auf subtile Weise beeinflussen können.

Fitness -Tracking -Systeme

Bei der Fitness -Tracking liefert der Sensor max30100 wichtige Erkenntnisse, indem er detaillierte Informationen zur Herzfrequenz und Sauerstoffebene bereitstellt.Solche Daten steigern die Wirksamkeit von Schulungssitzungen und unterstützt die Erreichung von Fitnesszielen sicher und effektiv.Die Fähigkeit, diese Metriken in Wirklichkeit zu verfolgen, bereichert Trainingsmethoden und verbessert die Leistungsergebnisse.Dies ermöglicht Einzelpersonen, ihre Aktivitäten so anzupassen, dass sie eine bessere Herzgesundheit und das allgemeine Wohlbefinden fördert, und veranschaulicht, wie die Technologie ein tiefgreifendes Verständnis der physiologischen Reaktionen bei körperlicher Bewegung erleichtert.

Schwerwiegende Gesundheitsbewertungen

Für diejenigen Kontexte, in denen der Blutsauerstoffspiegel von Situationen wie Asthma, Lungenkrebs oder Herzinsuffizienz beeinflusst wird, ist die Rolle des max30100 -Sensors erforderlich.Der Einsatz in kontinuierlichen Überwachungssystemen für Patienten verstärkt die Behandlung chronischer Krankheiten und hilft Ihnen dabei, in schweren Episoden schnell zu reagieren.Darüber hinaus unterstützt die kontinuierliche Erfassung von Daten die Entwicklung personalisierter Medizin, bei der Behandlungsstrategien speziell auf individuellen Gesundheitsdaten hergestellt werden.Dieser aufkommende Ansatz unterstreicht die zunehmende Bedeutung von Gesundheitsdaten bei der Erreichung der bestmöglichen Patientenergebnisse.
