MPC8260AZUPIBB Powerquicc II eingebetteter Prozessor: Merkmale, Pinbelegungen, Anwendungen und Alternativen

Dieser Leitfaden erklärt alles über den MPC8260AzUpibb, einen leistungsstarken Chip, der in vielen eingebetteten Systemen verwendet wird.Sie erfahren über seine Funktionen wie Fast Memory, integrierte Kommunikationsunterstützung, Niedrigstrafe und breite Temperaturbereich.Der Artikel zeigt auch, wo er verwendet wird, andere ähnliche Chips auflistet, die Sie verwenden können, den Hersteller dieses Chips, und warum er für langfristige Projekte eine kluge Wahl ist.

Katalog

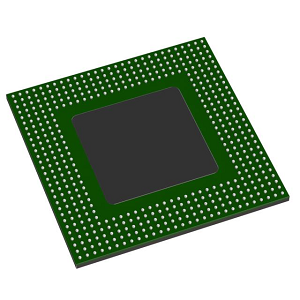

MPC8260AZUPIBB -Übersicht

Der MPC8260AZUPIBB ist ein Hochleistungs-Embedded-Kommunikationsprozessor.Es gehört zur Familie Powerquicc II, die mit dem Powerpc G2-Kern um eine 32-Bit-RISC-Architektur basiert, basierend auf dem 603E-Design.Der Betrieb bei 300 MHz verfügt über einen Doppelstift-Supercalar-Engine, einen integrierten Speichercontroller mit ECC-Unterstützung und dediziertes Kommunikationsprozessormodul (CPM), um die Protokollverarbeitung unabhängig von der Haupt-CPU zu verarbeiten.Innerhalb der Powerquicc II-Familie sticht der MPC8260 als vielseitige Lösung aus und überbrückt die Bedürfnisse von robustem eingebettetem Computer mit Hochdurchsatz-Kommunikationsaufgaben.Weitere Familienmitglieder sind die MPC8250, MPC8255, MPC8265 und MPC8266, die für Skalierbarkeit und langfristige Bereitstellung ausgelegt sind und in Router, Basisstationen und industriellen Systemen häufig verwendet werden.

Wenn Sie nach einer zuverlässigen und skalierbaren eingebetteten Lösung suchen, ist jetzt der perfekte Zeitpunkt, um Ihre Bulk -Bestellung für den MPC8260AzUpibb aufzugeben.

MPC8260AZUPIBB -Funktionen

Powerpc G2 Core (603E-basiert): Der Prozessor integriert einen 32-Bit-RISC-Architekturkern basierend auf dem PowerPC 603E-Design.Es bietet eine effiziente Ausführung von Anweisungen und einen geringen Stromverbrauch und unterstützt gleichzeitig komplexe eingebettete Anwendungen.

300 MHz Taktgeschwindigkeit: Es arbeitet mit einer Häufigkeit von 300 MHz und liefert eine Hochgeschwindigkeitsverarbeitung, die für anspruchsvolle Anwendungen wie Datenrouting und Telekommunikationsschalter geeignet ist.

Dual-Aussagen Supercalar Motor: Diese Funktion ermöglicht es dem Prozessor, zwei Anweisungen pro Taktzyklus auszuführen und die Leistung des Gesamtdurchsatzes und der parallele Verarbeitungsleistung in eingebetteten Systemen zu verbessern.

16 KB Anweisung und 16 KB -Daten L1 Caches: Sowohl Anweisungen als auch Daten-Caches sind vierwege set assoziativ, um einen schnelleren Zugriff auf häufig verwendete Daten zu gewährleisten und die Speicherlatenz zu minimieren.

Schwimmpunkteinheit (FPU): Die Onboard-FPU unterstützt die arithmetischen Operationen des schwimmenden Punktes, was für die Signalverarbeitung und andere rechnergestützte Aufgaben in Kommunikationssystemen gut geeignet ist.

Speicherverwaltungseinheit (MMU): Die MMU bietet Adressübersetzung und Speicherschutz, unterstützt Betriebssysteme mit virtuellem Speicher und verbessert die Systemzuverlässigkeit.

Kommunikationsprozessormodul (CPM): Ein dedizierter RISC-basierter Subprozessor lädt Kommunikationsaufgaben (Ethernet, HDLC, ATM) aus und verringert die Belastung des Hauptkerns und die Verbesserung der Systemreaktionsfähigkeit.

Integrierter Speichercontroller mit ECC -Unterstützung: Unterstützt DRAM und SDRAM mit Fehlerkorrektur-Code-Funktionen der Fehlerkorrektur und bietet eine robuste Speicherintegrität für missionskritische Operationen.

E/A -Spannung von 3,3 V: Standard -E/A -Spannungskompatibilität erleichtert die Integration in andere Logikgeräte und Peripheriegeräte in eingebettete Hardware -Designs.

Mehrere Schnittstellen: Eine große Reihe von Kommunikationsschnittstellen ermöglicht eine nahtlose Konnektivität mit externen Geräten, sodass sie für verschiedene eingebettete Netzwerkumgebungen geeignet sind.

Betriebstemperaturbereich: Für Industrie- und Telekommunikationsumgebungen konzipiert, sorgt es für einen stabilen Betrieb über einen weiten Temperaturbereich.

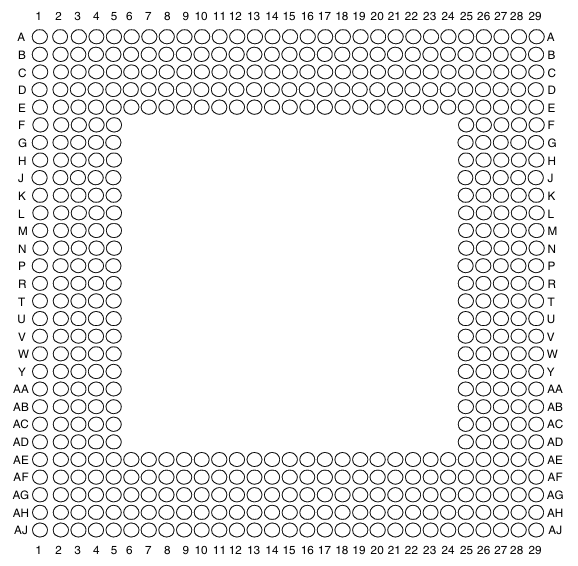

MPC8260AZUPIBB -PINOUT -Diagramm

Das für das MPC8260AZUPIBB gezeigte Pin-Out-Diagramm stellt ein Layout für Plastikkugel-Gitterarray (PBGA) dar, das üblicherweise für integrierte Schaltkreise mit hoher Dichte wie diesen Powerquicc II-Prozessor verwendet wird.Dieses Diagramm folgt einem Matrix -Layout, bei dem Zeilen alphabetisch (a bis aj) und Spalten nummeriert sind (1 bis 29).Jeder Kreis im Netz markiert eine Ballposition oder eine Stiftposition an der Unterseite des Chippakets.Dieses Layout hilft dabei, bestimmte Signale oder Stromverbindungen in Bezug auf das Netz zu lokalisieren.Beispielsweise verweist eine Referenz wie D12 oder R23 auf den genauen Pin, der für Funktionen wie Netzteil, E/A oder Kommunikationsschnittstellen verwendet wird.Der leere Raum in der Mitte zeigt einen No-Ball-Bereich an, der häufig zur thermischen Linderung oder mechanischen Stabilität verwendet wird.

MPC8260AZUPIBB -Spezifikationen

Typ	Parameter
Hersteller	NXP Semiconductors/Freescale Semiconductor
Serie	MPC82XX
Verpackung	Tablett
Teilstatus	Veraltet
Kernprozessor	Powerpc G2
Anzahl der Kerne/Busbreite	1 Kern, 32-Bit
Geschwindigkeit	300 MHz
Co-Prozessoren/DSP	Kommunikation;RISC CPM
RAM -Controller	Dram, Sdram
Grafikbeschleunigung	NEIN
Ethernet	10/100 Mbit/s (3)
Spannung - i/o	3.3 V
Betriebstemperatur	0 ° C ~ 105 ° C (TA)
Montagetyp	Oberflächenhalterung
Paket / Fall	480 lbga exponiertes Pad
Lieferantengerätepaket	480-TBGA (37,5 x 37,5)
Zusätzliche Schnittstellen	I2C, SCC, SMC, SPI, UART, USAart
Grundproduktnummer	MPC82

MPC8260AZUPIBB -Anwendungen

Telekommunikationsbasisstationen

Das MPC8260AZUPIBB wird in der Telekommunikationsinfrastruktur häufig eingesetzt, insbesondere in Basisstationen, in denen Daten zur Handhabung und Protokollmanagement von Hochdurchsatz und Protokollmanagement erforderlich sind.Sein integriertes Kommunikationsmodul unterstützt mehrere serielle Schnittstellen und Protokolle und ist so ideal für drahtlose Backhaul- und Kanalkartenverarbeitung.

Netzwerkrouter und Switches

Dank seiner Unterstützung für mehrere Ethernet -Kanäle und schnelles Verarbeitungskern dient der Prozessor als Rückgrat von Routern und Switches für Unternehmens- und Dienstleister.Es behandelt das Paketrouting, die Verkehrsformung und die Datenfilterung effizient, ohne dass externe Kommunikationsprozessoren erforderlich sind.

Industrial Control Systems

In Fertigungs- und Automatisierungsumgebungen unterstützt der MPC8260AzUpibb deterministische Steuerung und schnelle Datenerfassung.Die robuste CPU, der breite Betriebstemperaturbereich und die zuverlässige Speicherhandhabung mit ECC machen es für langjährige Industriebetriebe geeignet.

Greifen Sie auf Gateways und Voice -Over -IP -Geräte (VoIP) zu

Dieser Prozessor wird in Zugriffsgeräten wie DSLAMS und integrierte Zugriffsgeräte (IADs) verwendet, in denen Sprach- und Datendienste konvergieren.Das Onboard -Kommunikationsprozessor -Modul übernimmt den Verkehr mit geringer Latenz für die Sprachkommunikation.

ATM- und Rahmenrelaisausrüstung

Die integrierte RISC -Engine in der MPC8260AzUpibb kann die ATM- und Frame -Relais -Verarbeitung abstellen, die in Legacy -Telekommunikationsnetzwerken häufig verwendet wurde.Es sorgt für eine schnelle und zuverlässige Kommunikation zwischen Datenendpunkten.

Militär- und Luft- und Raumfahrtkommunikationssysteme

Aufgrund seiner Zuverlässigkeit, der Unterstützung der eingebetteten Protokollunterstützung und der robusten Verpackung wird der MPC8260AZUPIBB in militärischen Kommunikationssystemen angewendet, wodurch sichere Sprach- und Datenverbindungen in rauen Umgebungen unterstützt.

Breitbandinfrastrukturausrüstung

Der Prozessor macht Breitbandsysteme wie Kabelmodem-Terminierungssysteme (CMTs) und Faser-to-the-Home-Einheiten (FTTH), Verwaltung von Datenflüssen, Authentifizierung und Servicebereitstellung bei hoher Geschwindigkeit.

Eingebettete Netzwerkgeräte

Es ist für die Verwendung in Firewalls, VPN -Konzentratoren und anderen Netzwerksicherheitsgeräten geeignet, bei denen Verschlüsselung und Datendurchsatz für die sichere Kommunikation erforderlich sind.

MPC8260AZUPIBB Ähnliche Teile

• MPC8265ACZUMHBC (NXP USA Inc)

Der MPC8265ACZUMHBC ist eine leistungsstarke Alternative aus derselben Powerquicc II -Familie, die erweiterte Kommunikationsmerkmale und PCI -Unterstützung bietet.Es arbeitet bei 266 MHz und befindet sich im gleichen 480-pin-TBGA-Paket, sodass es mit dem MPC8260AzUpibb-kompatibel ist.Dieses Modell unterstützt auch einen breiteren Betriebstemperaturbereich (-40 ° C bis 105 ° C), was für industrielle oder harte Umgebungseinsätze von Vorteil ist.Mit verbesserten Kommunikationsschnittstellen wie Utopia II und 256 HDLC -Kanälen ist es eine großartige Option für Netzwerkanwendungen, die mehr Flexibilität und Bandbreite erfordern.

• MPC8260AVVPIBB (Freescale Semiconductor)

Das MPC8260AVVPIBB ist eine direkte Variante der MPC8260 -Serie mit nahezu identischen Kern- und Feature -Sets für die Azupibb -Version.Es läuft mit der gleichen Taktgeschwindigkeit von 300 MHz und verwendet das gleiche 480-TBGA-Paket, wodurch die Kompatibilität über Bretter und Software aufrechterhalten wird.Dies macht es zu einem idealen Ersatz in Systemen, bei denen die MPC8260 -Architektur bereits verwendet wird, aber die Beschaffung von Flexibilität benötigt.Es ist geeignet, wer dieselbe Leistung und Fußabdruck ohne zusätzliche Hardwareanpassungen wünscht.

• MPC8260AZUPJDB (Freescale Semiconductor)

Der MPC8260AZUPJDB entspricht funktional dem MPC8260AzUpibb, kann jedoch mit geringfügigen Unterschieden in der Verpackung, der Siliziumrevision oder der Beschaffungskanal enthalten.Es führt die 300 -MHz -Taktgeschwindigkeit und die vollständige Kommunikationsfunktion, einschließlich des CPM- und der Mehrfachprotokollunterstützung.Die enge Übereinstimmung in den Spezifikationen und die Architektur macht es zu einem bequemen Ersatz bei der Verwaltung der Variabilität der Lieferkette oder bei der Aufrechterhaltung von Beschaffungsstrategien für Multi-Anbieter.

MPC8260AzUpibb Vorteile

Ausgewogene Verarbeitung für Kommunikationssysteme

Das MPC8260AZUPIBB kombiniert eine allgemeine CPU mit einem dedizierten Kommunikationsprozessor-Modul (CPM), sodass man Steuervorgänge verwalten kann, während die andere Datenübertragungs- und Protokollaufgaben übernimmt.Dieses doppelt-logische Setup hilft dabei, Systeme zu erstellen, mit denen mehrere Kommunikationsströme parallel verwaltet, die Reaktion verbessert und Verzögerungen bei datenbezogenen Anwendungen reduziert werden können.

Vielseitiger Protokoll und Schnittstellenunterstützung

Mit integrierter Unterstützung für verschiedene Netzwerk- und Industrieprotokolle wie Fast Ethernet, HDLC, ATM und mehr können Sie mit diesem Prozessor einen Chip über verschiedene Anwendungen hinweg verwenden.Viele profitieren von einer verringerten Komplexität der Entwicklung und einer effizienteren Produktstandardisierung für Projekte, die mehrere Schnittstellentypen erfordern.

Langfristige Verfügbarkeit und Einführung der Branche

Das MPC8260AzUpibb stammt aus einer etablierten Powerquicc II-Familie, die in Telekommunikation und Vernetzung häufig verwendet wird.Dies gewährleistet die laufende Versorgung, eine zuverlässige Dokumentation und eine große Wissensbasis, die das Risiko der Veralterung senkt und die Entwurfsvalidierung, -unterstützung und Debugging vereinfacht.

Effizienter Stromverbrauch in eingebetteten Designs

Der Prozessor wird für einen geringen Stromverbrauch entwickelt und bietet dennoch einen hohen Datendurchsatz.Dies ist bei eingebetteten Systemen vorteilhaft, bei denen Wärmeablösch und Energieverbrauch Konstruktionsbeschränkungen sind, um die Systemzuverlässigkeit ohne zusätzliche Kühlung oder hohe Strombudgets aufrechtzuerhalten.

Skalierbar und flexibel für verschiedene Anwendungen

Sie können den MPC8260AzUpibb über ein breites Spektrum von Systemkonstruktionen einsetzen, von Router auf niedrigem bis-mid-Level bis hin zu industriellen Automatisierungscontrollern.Seine Skalierbarkeit ermöglicht es, dieselbe Architektur für verschiedene Produktstufen wiederzuverwenden und die Entwicklungszeit und -kosten zu sparen und gleichzeitig die Konsistenz in der Software und in der Unterstützung aufrechtzuerhalten.

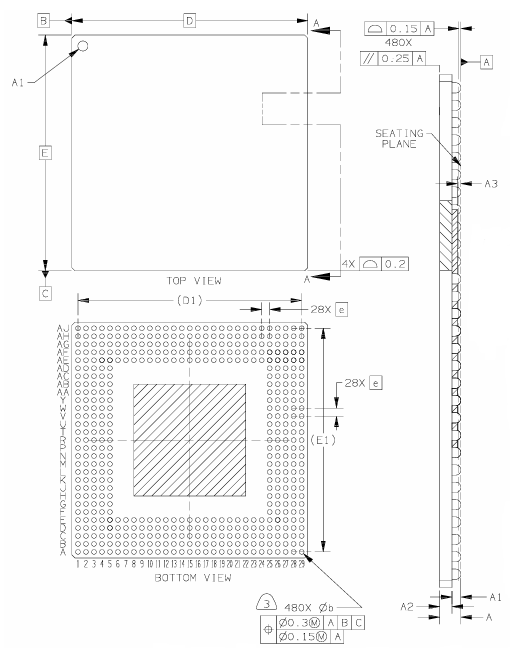

MPC8260AZUPIBB -Verpackungsabmessungen

Paketabmessungen

Symbol	Beschreibung	Min	Max
A	Gesamtpakethöhe	1.45	1.65
A1	Standoff (von PCB bis Paket)	0,6	0,7
A2	Packungskörperdicke	0,85	0,95
A3	Substratdicke	0,25	-
B	Kugeldurchmesser	0,65	0,85
D	Paketlänge	37,5	BSC
D1	Würfelgröße (Referenz)	35,56	Ref
E	Paketbreite	37,5	BSC
E1	Würfelgröße (Referenz)	35,56	Ref
e	Ball Tonhöhe	1.27	BSC

Paketumriss

MPC8260AZUPIBB Hersteller

Der MPC8260AzUpibb wird von hergestellt von NXP -Halbleiter, ein weltweit führender Anbieter in der eingebetteten Verarbeitung und sicherer Konnektivitätslösungen.Ursprünglich entwickelt von Freescale SemiconductorDas Produkt wurde nach dem Erwerb von Freescale im Jahr 2015 ein Spin-off aus der Halbleiterabteilung von Motorola. NXP unterstützt weiterhin die MPC8260AZUPIBB im Rahmen seines Powerquicc-Familienfamilie, bei der Aufrechterhaltung hochwertiger Herstellungsstandards und der Langzeitvermittlbarkeit und der Langzeitvermittlbarkeit und der Networkking-Networkking.

Abschluss

Der MPC8260AzUpibb ist ein starker und flexibler Prozessor für Systeme, die eine schnelle und zuverlässige Kommunikation benötigen.Dank des intelligenten Designs und seiner zusätzlichen Kommunikationseinheit kann es gleichzeitig mit vielen Aufgaben übernehmen.Dieser Chip eignet sich hervorragend für Telefone, Internet, Industriemaschinen und vieles mehr.Es unterstützt viele Arten von Verbindungen und spart Strom, was es für den langfristigen Gebrauch gut macht.Da es von einem vertrauenswürdigen Unternehmen unterstützt wird, können Sie sich für Qualität, Unterstützung und einfache Verwendung in verschiedenen Arten von Geräten darauf verlassen.
