Erklärte Funktionen, Pinbelegung und Anwendungen des MPC860PZQ80D4-Chips

Sie erhalten einen klaren Einblick in die Möglichkeiten des MPC860PZQ80D4, wenn Sie sein Design, seine Funktionen und seine praktischen Einsatzmöglichkeiten erkunden.Dieser Chip vereint Verarbeitungs- und Kommunikationsaufgaben in einem kompakten Gerät und hilft Ihnen, den Datenfluss und die Systemsteuerung gleichzeitig zu verwalten.Sie können sehen, wie seine Architektur einen stabilen Betrieb unterstützt, wie Pinbelegung und Gehäuse in Platinendesigns passen und wo es häufig verwendet wird.Am Ende werden Sie ein solides Gefühl dafür haben, wie dieser Prozessor in eingebettete Steuerungs- und Kommunikationssysteme passt.

Katalog

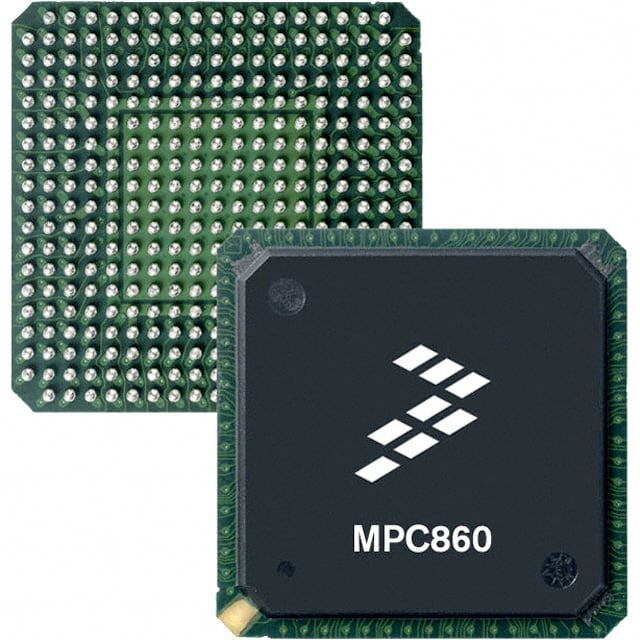

MPC860PZQ80D4 Übersicht

Die MPC860PZQ80D4 ist ein eingebetteter 32-Bit-Mikroprozessor, der allgemeine Verarbeitung mit integrierter Kommunikationssteuerung in einem einzigen Gerät kombiniert.Es basiert auf der PowerQUICC-Architektur und unterstützt die Softwareausführung sowie die hardwaregestützte Abwicklung von Datenübertragungsaufgaben.Das Gerät arbeitet mit Taktraten von bis zu 80 MHz und integriert Befehls- und Datencache, um einen stabilen Programmfluss zu unterstützen.Seine internen Ressourcen ermöglichen die Verbindung mit externem Speicher, Timern und mehreren seriellen Schnittstellen, wodurch der Bedarf an zusätzlichen Komponenten reduziert wird.Dieser Teil wird häufig in eingebetteten Steuerungs-, Netzwerkgeräten und kommunikationsorientierten Systemen verwendet, die eine kompakte Integration und einen vorhersehbaren Betrieb erfordern.

Suchen Sie nach MPC860PZQ80D4?Kontaktieren Sie uns, um den aktuellen Lagerbestand, die Lieferzeit und die Preise zu überprüfen.

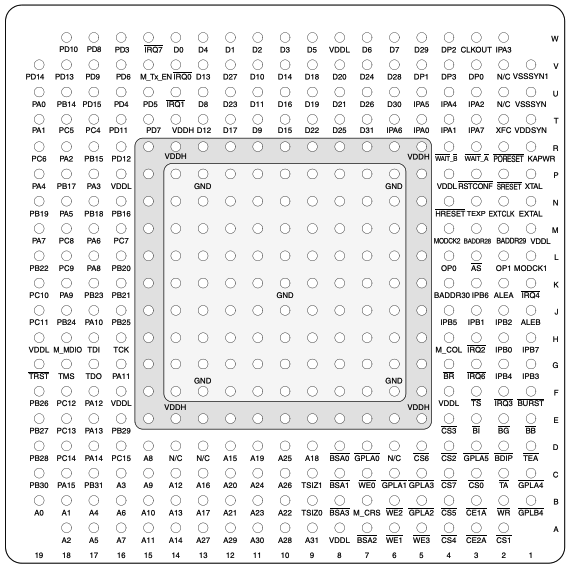

Pinbelegung von MPC860PZQ80D4

Die Pinbelegung des MPC860PZQ80D4 ist in einem Ball-Grid-Array-Layout von oben angeordnet und ordnet Funktionssignale im gesamten Gehäuse zu, um Speicher, Kommunikation, Steuerung und Stromverteilung zu unterstützen.Daten- und Adresspins sind gruppiert, um sie an externe Speicherschnittstellen anzupassen, während dedizierte Kommunikationspins serielle und parallele Protokolle unterstützen, die vom On-Chip-Kommunikationsprozessor verwaltet werden.Mehrere Strom- und Erdungskugeln sind über das gesamte Array verteilt, um einen stabilen Betrieb und die Signalintegrität aufrechtzuerhalten.Takt-, Reset- und Test-Pins sind entlang des Umfangs positioniert, um Systemsteuerung und Debugging-Zugriff zu ermöglichen, und mehrere Kugeln sind als „No Connect“ markiert, um Routing-Freiraum und Gehäusekompatibilität zu wahren.

Merkmale von MPC860PZQ80D4

32-Bit-MPC8xx-Verarbeitungskern

Der MPC860PZQ80D4 verwendet einen 32-Bit-MPC8xx-Verarbeitungskern, der für die Abwicklung steuerungsorientierter Software und kommunikationsbezogener Aufgaben in einem einzigen Gerät konzipiert ist.Der Kern unterstützt eine strukturierte Befehlsausführung und ein stabiles Zeitverhalten und eignet sich daher für Systeme, die einen konsistenten Betrieb unter kontinuierlicher Arbeitslast erfordern.

Kernbetriebsfrequenz bis zu 80 MHz

Dieses Gerät unterstützt Kerntaktraten von bis zu 80 MHz und ermöglicht so eine gleichmäßige Datenverarbeitung und Verwaltung von Systemaufgaben.Der Frequenzbereich unterstützt eine ausgewogene Leistung und sorgt gleichzeitig für ein vorhersehbares Leistungsverhalten in eingebetteten Umgebungen.

Integriertes Kommunikationsprozessormodul

Ein internes Kommunikationsprozessormodul verwaltet Datenbewegungen und Vorgänge auf Protokollebene getrennt vom Hauptkern.Diese Anordnung reduziert die Verarbeitungslast der zentralen Logik und unterstützt eine reibungslosere Abwicklung mehrerer Kommunikationsaktivitäten.

On-Chip-DRAM-Speichercontroller

Der integrierte DRAM-Speichercontroller ermöglicht den direkten Anschluss an externe Speichergeräte ohne zusätzliche Steuerschaltungen.Diese Funktion vereinfacht das Systemlayout und unterstützt zuverlässigen Datenzugriff für Programmspeicherung und Laufzeitvorgänge.

Entwickelt für eingebettete und Echtzeitanwendungen

Die interne Struktur unterstützt eingebettete und Echtzeit-Anwendungsfälle, bei denen eine kontrollierte Reaktionszeit erwartet wird.Integrierte Steuerlogik und Timing-Ressourcen tragen dazu bei, ein konsistentes Systemverhalten während des laufenden Betriebs aufrechtzuerhalten.

Keine integrierte Grafikbeschleunigung

Der MPC860PZQ80D4 enthält keine Hardware für die Grafikverarbeitung.Seine Ressourcen konzentrieren sich auf Rechen- und Kommunikationsfunktionen und richten das Gerät eher an Steuerungs- und Datenverarbeitungsanwendungen als an anzeigegesteuerten Systemen aus.

Technische Daten des MPC860PZQ80D4

Produktattribut	Attributwert
Hersteller	Rochester Electronics
Serie	*
Paket	Masse
RoHS-Status	Nicht RoHS-konform
REACH-Status	Anbieter nicht definiert

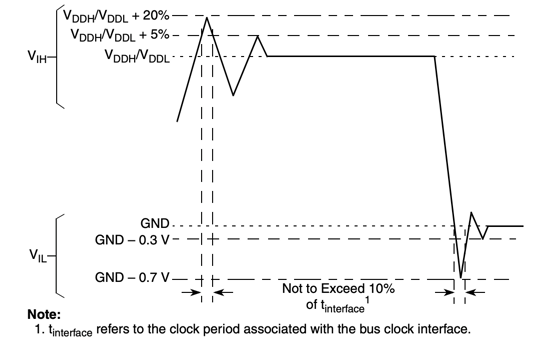

Unter- und Überschwingspannung von MPC860PZQ80D4

Das Spannungsverhalten an der Schnittstelle wird durch obere und untere Schwellenbereiche definiert, die sich auf die VDDH- und VDDL-Versorgungspegel beziehen.Die zulässige Überschreitung überschreitet die Nennversorgung um bestimmte Prozentsätze für begrenzte Zeiträume innerhalb einer einzelnen Bus-Taktschnittstellenperiode.Unterschreitungsgrenzen sind relativ zur Erde begrenzt, wobei negative Abweichungen auf definierte Spannungspegel und Zeitfenster beschränkt sind, die einen Bruchteil der Schnittstellenperiode nicht überschreiten.VIH- und VIL-Bereiche markieren gültige Eingangslogik-Schwellenwerte, während gestrichelte Zeitanzeigen transiente Spannungsereignisse dem entsprechenden Taktzyklus zuordnen.

Thermisches Verhalten im Vergleich zur Platinentemperatur von MPC860PZQ80D4

Die Korrelation zwischen dem Anstieg der Platinentemperatur und dem Anstieg der Sperrschichttemperatur, normalisiert durch die Gehäuseleistung, wird anhand eines linearen Trends dargestellt.Die horizontale Achse stellt den Anstieg der Leiterplattentemperatur über die Umgebungstemperatur geteilt durch die Gehäuseleistung dar, während die vertikale Achse den Anstieg der Sperrschichttemperatur über die Umgebungstemperatur geteilt durch die Gehäuseleistung darstellt.Datenpunkte richten sich eng an der angepassten Linie aus, was auf eine proportionale thermische Beziehung hinweist.Diese Beziehung unterstützt die Schätzung der Sperrschichttemperatur aus dem Temperaturanstieg der Platine unter definierten Verlustleistungsbedingungen.

Anwendungen von MPC860PZQ80D4

Industrielle Automatisierungs- und Steuerungssysteme

Der MPC860PZQ80D4 wird in industriellen Automatisierungsplattformen eingesetzt, die Prozesssteuerung mit Datenkommunikation kombinieren.Es kann Steuerlogik, Timing-Aufgaben und Schnittstellenkoordination innerhalb einer einzigen Verarbeitungseinheit verwalten.Dadurch eignet es sich für programmierbare Steuerungen, Überwachungsstationen und verteilte Steuerungsmodule, die kontinuierlich in strukturierten Umgebungen arbeiten.

Steuerungs- und Schnittstellenausrüstung für die Telekommunikation

In Telekommunikationssystemen unterstützt der MPC860PZQ80D4 Steuer- und Signalisierungsfunktionen, die den Datenfluss zwischen Netzwerkelementen verwalten.Es wird in Zugangsgeräten, Schalttafeln und Kommunikationsschnittstellenmodulen eingesetzt, wo eine stabile Koordination zwischen Verarbeitung und Datenverarbeitung erforderlich ist.

Eingebettete Netzwerkgeräte

Das Gerät wird in eingebetteter Netzwerkhardware eingesetzt, die Routing-, Verwaltungs- oder Schnittstellensteuerungsfunktionen ausführt.Es kann die Datenbewegung über mehrere Kommunikationspfade hinweg koordinieren und gleichzeitig Systemsoftware ausführen, die für kompakte Router, Gateways und Netzwerkverwaltungseinheiten geeignet ist.

Eingebettete Steuerungssysteme

Der MPC860PZQ80D4 wird häufig in eingebetteten Steuerungssystemen verwendet, die auf vorhersehbare Softwareausführung und stabile Kommunikation angewiesen sind.Zu diesen Systemen gehören Maschinensteuerungen, Messplattformen und integrierte Steuereinheiten, bei denen Verarbeitung und Datenaustausch parallel erfolgen.

Anwendungen zur Steuerung von Transport und Infrastruktur

In Transport- und Infrastruktursystemen unterstützt der MPC860PZQ80D4 Steuerungs- und Überwachungsaufgaben, die langfristige Stabilität erfordern.Typische Anwendungen umfassen Verkehrsmanagementgeräte, Fahrzeugsubsystemsteuerungen und feste Steuereinheiten, die Signale, Sensoren und Kommunikationsverbindungen koordinieren.

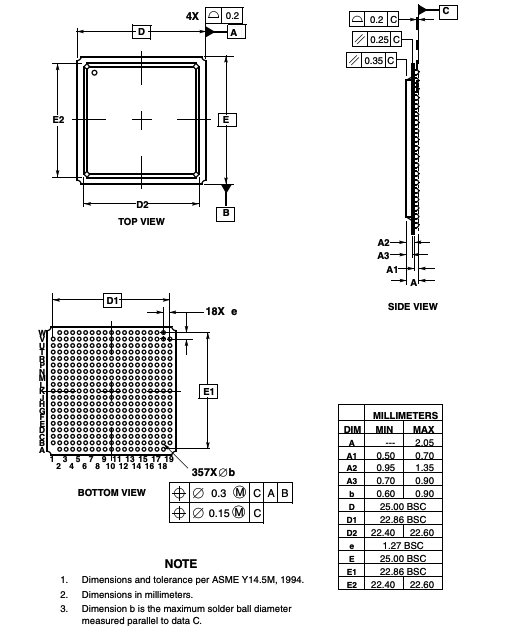

Außenmaße des MPC860PZQ80D4

Das Paket wird mithilfe von Draufsicht-, Seitenansicht- und Unteransichtzeichnungen definiert und beschreibt die physische Größe und das Montageprofil des PBGA-Formfaktors, der vom MPC860PZQ80D4 verwendet wird.Die Abmessungen werden in Millimetern angegeben, wobei die beschrifteten Parameter die Gesamtbreite und -länge des Gehäuses, die Spannweite der Kugelanordnung und die Pakethöhe abdecken.Die Unteransicht zeigt detailliert ein 357-Kugel-Layout, das in einem einheitlichen Raster mit einheitlichem Abstand angeordnet ist und eine genaue Platinenausrichtung und Lotplatzierung unterstützt.Messungen in der Seitenansicht beschreiben die Höhe des Abstandshalters und die Dicke des Gehäuses, während sich die Toleranzhinweise auf standardmäßige mechanische Bemaßungspraktiken beziehen, um die Kompatibilität mit den Anforderungen der Leiterplattenbestückung sicherzustellen.

MPC860PZQ80D4 Vor- und Nachteile

Vorteile

• Ausgereiftes MPC8xx-Prozessordesign mit stabilem Betriebsverhalten

• Der integrierte Kommunikationsprozessor reduziert den Bedarf an zusätzlichen Komponenten

• Unterstützt eine Reihe von Kommunikationsfunktionen innerhalb eines einzigen Geräts

• Betrieb mit geringem Stromverbrauch, geeignet für eingebettete Systeme mit langer Laufzeit

• Hoher Integrationsgrad vereinfacht Platinenlayout und Systemplanung

Nachteile

• Die Verarbeitungsfähigkeit ist im Vergleich zu neueren Mikroprozessordesigns begrenzt

• Nicht konform mit den RoHS-Umweltanforderungen

• Es fehlt eine integrierte Unterstützung für Grafik- oder Multimedia-Verarbeitung

• Begrenzte interne Speicherressourcen nach aktuellen Standards

• Der REACH-Konformitätsstatus ist nicht klar definiert

MPC860PZQ80D4 Alternativen

Teilenummer	Hersteller	Hauptmerkmale	Anwendungsfall/Hinweise
MPC860PZQ50D4	Rochester Electronics, LLC	PowerQUICC-Mikroprozessor, der einen CPU-Kern, einen Speichercontroller und Kommunikationsperipheriegeräte für die eingebettete Verarbeitung integriert.	Wird in älteren Netzwerkgeräten, Industriesteuerungen und eingebetteten Systemen verwendet, die eine integrierte Kommunikationsunterstützung erfordern.
MPC860SRCVR66D4	Rochester Electronics, LLC	Prozessorvariante der MPC860-Familie mit integrierten Kommunikationscontrollern und On-Chip-Peripheriegeräten für eingebettete Anwendungen.	Geeignet für Telekommunikationshardware, Router und Steuerungssysteme basierend auf der MPC860-Architektur.
MPC860PZQ80D4	Freescale Semiconductor	Original PowerQUICC-Prozessor, der CPU-, Speicherverwaltungs- und Kommunikationsmodule in einem einzigen Gerät vereint.	Wird in Netzwerkinfrastrukturen, industrieller Automatisierung und älteren eingebetteten Designs mit Freescale MPC86xx-Prozessoren eingesetzt.

Über NXP Semiconductors

NXP Semiconductors ist ein globales Halbleiterunternehmen, das sich auf eingebettete Verarbeitung, Konnektivität und sichere Systemlösungen konzentriert.Das Unternehmen entwickelt eine breite Palette von Mikrocontrollern, Prozessoren und Geräten auf Systemebene, die in Industrie-, Automobil-, Netzwerk- und Infrastrukturanwendungen eingesetzt werden.Sein Produktportfolio legt Wert auf langfristige Plattformstabilität, umfassende Systemintegration und Unterstützung für komplexe eingebettete Funktionen.NXP baut auf jahrzehntelanger Erfahrung in eingebetteten und Kommunikationstechnologien auf und verfügt über Produktfamilien, die die Steuerung, Datenverarbeitung und den sicheren Betrieb in einer Vielzahl elektronischer Systeme unterstützen.

Fazit

Sie sehen, dass der MPC860PZQ80D4 darauf ausgelegt ist, Verarbeitungs- und Kommunikationsaufgaben in einem Gerät zu vereinen.Seine integrierten Funktionen tragen dazu bei, zusätzliche Komponenten zu reduzieren und Systemlayouts einfach zu halten.Der Prozessor funktioniert gut in Umgebungen, in denen es auf ein stabiles Timing und einen langfristigen Betrieb ankommt.Obwohl es in der reinen Leistung möglicherweise nicht mit neueren Chips mithalten kann, erfüllt es dennoch viele Steuerungs- und Netzwerkanforderungen.Gehäuse, Pinbelegung und thermisches Verhalten erleichtern die Planung.Insgesamt bleibt es eine zuverlässige Option für kommunikationsorientierte eingebettete Systeme.
