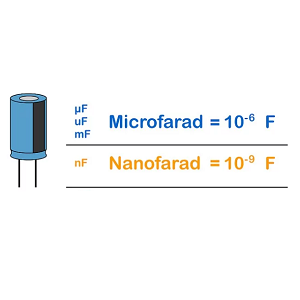

Was ist der Nanofarad (NF)?

Der Nanofarad (NF) ist eine kleine Einheit der elektrischen Kapazität.Es entspricht einer Milliardenstel einer Farade (1 NF = 10⁻⁹ F).Diese Einheit ist bei der Elektronik sehr wichtig, insbesondere für die Messung der Kapazität kleiner Komponenten wie Kondensatoren.Kondensatoren helfen dabei, elektrische Energie zu speichern und freizusetzen, und sie werden in fast jedem elektronischen Gerät verwendet.Die Nanofarad ist Teil des internationalen Systems der Einheiten (SI), das genaue und Standardmessungen in der Elektrotechnik gewährleistet.Kapazität ist die Fähigkeit eines Kondensators, eine elektrische Ladung aufzubewahren.Obwohl eine Nanofarad eine sehr geringe Menge ist, spielt sie in vielen elektronischen Schaltungen eine wichtige Rolle.Diese winzigen Kapazitätswerte helfen bei der Feinabstimmung elektronische Signale.Nanofaradkondensatoren werden häufig in Schaltungen verwendet, die eine präzise Steuerung benötigen, z. B. Oszillatoren, die wiederholte Signale, Signalverarbeitungssysteme erstellen, die die Datenübertragung verarbeiten, und zeitliche Schaltkreise, die steuern, wenn elektronische Aktionen auftreten.

In Anwendungen helfen Kondensatoren mit Nanofarad -Bewertungen elektronische Geräte besser und schneller.Sie reagieren schnell auf Änderungen der elektrischen Signale und speichern kleine Ladungsmengen effektiv.Diese Kondensatoren sind nützlich in der Funkfrequenz (RF) -Kreise, wo sie beim Senden und Empfangen von Signalen helfen.Sie treten auch in Rauschunterdrückungssystemen vor, die die Signalqualität verbessern, indem unerwünschte elektrische Interferenzen reduziert werden.Eine weitere Verwendung besteht in Stromversorgungsschaltungen, wo sie die Spannung stabilisieren und empfindliche elektronische Teile vor plötzlichen Spannungsänderungen schützen.Um das elektronische Design zu vereinfachen, wird die Nanofarad in Schaltplätzen und technischen Dokumenten als NF geschrieben.Diese Abkürzung hilft dabei, die richtigen Kondensatoren für Projekte schnell zu identifizieren.Die Verwendung des korrekten Kondensatorwerts ist wichtig, insbesondere in hochfrequenten Schaltungen, bei denen selbst kleine Fehler Probleme verursachen können.

Was ist der Mikrofarad (µF)?

Der Mikrofarad (µF) ist eine Einheit der elektrischen Kapazität.Es entspricht einer Millionstel einer Farade (1 µF = 10⁻⁶ F).Diese Einheit wird üblicherweise verwendet, um die Kapazität größerer Kondensatoren zu messen.Diese Kondensatoren helfen dabei, elektrische Energie in Geräten wie Netzteilen, Audiosystemen und Signalfiltern zu speichern und freizusetzen.Da sie mehr Gebühren speichern können als kleinere Kondensatoren, werden Mikrofaradkondensatoren in Schaltungen verwendet, die eine stabile und zuverlässige Leistung benötigen.In der Elektronik spielen Kondensatoren mit Mikrofarad -Werten eine Rolle bei Stromversorgungsschaltungen.Sie helfen, Spannungsänderungen zu reduzieren und den elektrischen Ausgang ruhig zu halten.Dies ist wichtig für Geräte, die eine konstante Stromversorgung erfordern.

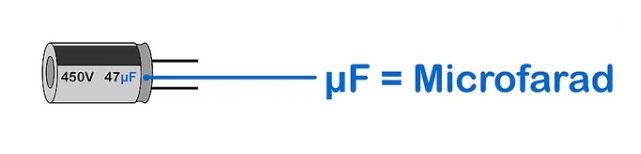

Abbildung 2. Mikrofarad

In Audiosystemen werden Mikrofaradkondensatoren zur Signalkopplung verwendet. Sie ermöglichen es, wechselnde Strom (AC) -Signale durchzugehen, während sie durchlaufen werden können Blockierungsanstrengung (DC) blockieren, was dazu beiträgt Klang.Ohne diese Kondensatoren könnten unerwünschte DC -Signale Audio beschädigen Ausrüstung.Mikrofaradkondensatoren sind auch nützlich bei der Energiespeicherung Systeme.Sie helfen, die Stromversorgung durch Speichern und Veröffentlichung zu glätten Energie bei Bedarf.Dies ist hilfreich bei elektronischen Geräten, die müssen Stellen Sie sich schnell an die Änderung der Stromanforderungen ein.Von kleinen Geräten bis zu groß Industriemaschinen, diese Kondensatoren verbessern die Effizienz und Zuverlässigkeit.Indem sie als Energiepuffer fungieren, verhindern sie eine plötzliche Spannung Tropfen oder Spikes, die empfindliche Komponenten schaden könnten.

Eine der häufigsten Arten von Mikrofaradkondensatoren ist der elektrolytische Kondensator.Diese Kondensatoren sind häufig in Schaltungen zu finden, die den Wechselstrom (AC) in Gleichstrom (DC) konvertieren.Diese Umwandlung ist für viele elektronische Geräte erforderlich, da die meisten mit DC -Strom betrieben werden.Mikrofarad -Kondensatoren in diesen Schaltungen tragen dazu bei, einen glatten und stabilen Stromfluss zu gewährleisten, der für die ordnungsgemäße Funktion der elektronischen Komponenten wichtig ist.Sie verlängern auch die Lebensdauer von Geräten, indem sie die Spannung der elektrischen Teile reduzieren.Um die Identifizierung zu vereinfachen, werden Mikrofaradkondensatoren mit ihrem Kapazitätswert markiert, z. B. 1 µF für eine Mikrofaradung.Diese Notation hilft, den richtigen Kondensator für ihre Schaltungen auszuwählen.Die Verwendung des korrekten Kondensatorwerts ist erforderlich, um Schaltungsstörungen oder Fehler zu vermeiden.Durch die Befolgung der Standardkennzeichnung und das Verständnis der Rolle von Mikrofaradkondensatoren können Sie zuverlässige elektronische Systeme für eine Vielzahl von Anwendungen entwerfen und bauen.

Farad- und kapazitive Messungen

Die Farad (f) ist die offizielle Kapazitätseinheit im internationalen Einheitensystem (SI).Es hilft zu messen, wie viel elektrische Ladung ein Kondensator speichern kann.Die Farad wird unter Verwendung der Gleichung definiert:

In dieser Formel, C steht für Kapazität in Farads, Q repräsentiert die Ladung in Coulombs, und V ist die Spannung in Volt.Ein Kondensator hat eine Kapazität von einer Farad, wenn eine Ladung einer Coulomb aufbewahrt wird, dass seine Spannung um einen Volt zunimmt.Dies bedeutet, dass die Farad misst, wie gut ein Kondensator elektrische Energie halten und freisetzen kann.Eine Farad ist jedoch eine sehr große Einheit, was es für die tägliche Elektronik unpraktisch macht.Wenn ein Kondensator eine Kapazität von einer Farad hätte, wäre es zu groß, um in die meisten elektronischen Geräte zu passen.Verwenden Sie stattdessen kleinere Einheiten wie Mikrofarads (µF), Nanofaraden (NF) und Picofarads (PF).Diese kleineren Einheiten erleichtern es einfacher, kompakte und effiziente elektronische Schaltkreise zu entwerfen, ohne zu viel Platz einzunehmen.Mit diesen Untereinheiten können Kondensatoren in verschiedenen Größen eingebaut werden, um den spezifischen Anforderungen zu erfüllen.Ob in kleinen Mobiltelefonen oder großen Stromversorgungssystemen, Kondensatoren helfen dabei, Spannungsänderungen zu glätten, unerwünschtes Geräusch zu filtern und Schaltkreise vor plötzlichen Spannungsspitzen zu schützen.

Obwohl die meisten elektronischen Geräte Kondensatoren mit Mikrofarad- oder Nanofarad -Werten verwenden, ist die Farade in speziellen Anwendungen immer noch wichtig.Ein Beispiel sind Superkondensatoren, die sehr hohe Kapazitätswerte aufweisen.Diese Superkondensatoren werden in Elektrofahrzeugen eingesetzt, wo sie schnelle Energieausbrüche bereitstellen, und in erneuerbaren Energiesystemen, wo sie zur Stabilisierung der Stromversorgung beitragen.Da sie schnell aufladen und entlasten können, sind Superkondensatoren nützlich, um effizient mit hohen Energieanforderungen umzugehen.Das Verständnis der Farad und seiner kleineren Einheiten hilft dabei, die richtigen Kondensatoren für verschiedene elektronische Designs auszuwählen.Durch die Auswahl des richtigen Kapazitätswerts können Sie sicherstellen, dass Geräte reibungslos und zuverlässig funktionieren.Dieses Wissen ist erforderlich, um bessere und effizientere elektronische Systeme in verschiedenen Branchen zu entwickeln.

Nanofarad zu Mikrofarad -Konvertierungstabelle

Tabelle mit verschiedenen Nanofarad -Messungen, die in Mikrofaraden umgewandelt wurden.

Nanofarad (NF)	Mikrofarad (µF)
0,01 NF	0,00001 µf
0,1 nf	0,0001 µf
1 nf	0,001 µf
2 nf	0,002 µf
3 nf	0,003 µf
4 nf	0,004 µf
5 nf	0,005 µf
6 nf	0,006 µf
7 nf	0,007 µf
8 nf	0,008 µf
9 nf	0,009 µf
10 nf	0,01 µf
20 nf	0,02 µf
30 nf	0,03 µf
40 nf	0,04 µf
50 nf	0,05 µf
60 nf	0,06 µf
70 nf	0,07 µf
80 nf	0,08 µf
90 nf	0,09 µf
100 nf	0,1 µf
200 NF	0,2 μf
300 nf	0,3 μf
400 nf	0,4 μf
500 nf	0,5 μf
600 nf	0,6 μf
700 NF	0,7 μf
800 NF	0,8 μf
900 nf	0,9 μf
1 000 nf	1 µf
2 000 nf	2 µf
3 000 nf	3 µf
4 000 nf	4 µf
5 000 nf	5 µf
6 000 nf	6 µf
7 000 nf	7 µf
8 000 nf	8 µf
9 000 nf	9 µf
10 000 nf	10 µf

Wie konvertiere ich Nanofarads in Mikrofarads?

Das Umwandeln von Kapazitätswerten von Nanofaraden (NF) in Mikrofarads (µF) ist eine wichtige Aufgabe in der Elektronik.Es hilft, die richtigen Kondensatoren für Schaltungen auszuwählen und sicherzustellen, dass die Komponenten korrekt zusammenarbeiten.Es werden unterschiedliche Messeinheiten verwendet, um Kapazität zu beschreiben. Wenn Sie also verstehen, wie Sie zwischen ihnen wechseln können, ist es erforderlich, wenn Schaltungsdiagramme, Bestellenteile oder Kondensatoren auf elektronischen Geräten ersetzt werden.

Konvertierungsmethode

Um Nanofaraden in Mikrofarads umzuwandeln, müssen Sie sich an eine einfache Regel erinnern:

Dies bedeutet, dass Sie einfach durch 1000 dividieren, um einen Kapazitätswert von Nanofarads in Mikrofarads zu ändern. Diese Methode sorgt für Genauigkeit und Konsistenz bei der Arbeit mit unterschiedlichen Kondensatorwerten in verschiedenen elektronischen Anwendungen.Nehmen wir an, Sie haben einen Kondensator mit 5000 NF und müssen ihn in Mikrofarads umwandeln:

5000 NF entspricht 5 µF.Wenn Sie dieser einfachen Abteilungsregel folgen, können Sie jeden Nanofaradwert ohne Verwirrung schnell in Mikrofarads umwandeln.Der Grund für diese Konvertierung liegt in den Definitionen von metrischen Präfixen, die im internationalen Einheitensystem (SI) verwendet werden:

• Mikro (µ) bedeutet 10⁻⁶ Farads (ein Millionstel einer Farad).

• Nano (n) bedeutet 10⁻⁹ Farads (ein Milliardenstel einer Farad).

Da ein Mikrofarad (1 µF) 1000 Nanofarads (1000 NF) entspricht, folgt die Umwandlung einem einfachen Verhältnis von 1000: 1.Dies erleichtert Berechnungen und hilft, Fehler beim Wechsel zwischen verschiedenen Kapazitätseinheiten zu vermeiden.Diese Konvertierung ist in der Elektronik sehr nützlich, insbesondere wenn Lesen Kondensatorwerte in Schaltvorschriften oder mit verschiedenen Kennzeichnungssystemen arbeiten.Einige Hersteller listen die Kapazität in Nanofaraden auf, während andere Mikrofarads verwenden.Wenn Sie in der Lage sind, zwischen diesen Einheiten zu wechseln, wird bei der Auswahl von Komponenten Fehler verhindern.Dieses Wissen wird auch beim Ersetzen von Kondensatoren benötigt.Wenn eine Schaltung 0,47 µF benötigt, der verfügbare Kondensator jedoch mit 470 NF gekennzeichnet ist und weiß, dass 470 NF = 0,47 µF Sie ermöglicht, den richtigen Teil sicher zu verwenden.Durch die Beherrschung dieser einfachen Umwandlung können Sie eine ordnungsgemäße Auswahl des Kondensators sicherstellen, die Schaltungsfunktionalität aufrechterhalten und elektrische Fehler sowohl in kleinen elektronischen Geräten als auch in komplexen Industriesystemen verhindern.

Kapazitätsumwandeln Formeln

Das Verständnis, wie Kapazitätswerte zwischen verschiedenen Einheiten konvertiert werden können, ist in der Elektronik sehr wichtig.Bei der Gestaltung von Schaltkreisen arbeiten andere häufig mit Kondensatoren, die in verschiedenen Einheiten markiert sind, wie Nanofarads (NF) und Mikrofaraden (µF).Wenn Sie wissen, wie Sie zwischen diesen Einheiten wechseln, wird sichergestellt, dass die richtigen Komponenten in elektronischen Systemen ausgewählt und korrekt verwendet werden.Kapazität ist ein Maß dafür, wie viel elektrische Ladung ein Kondensator speichern kann.Da Kondensatoren in vielen Größen erhältlich sind, sind sie mit verschiedenen Präfixen der Einheiten gekennzeichnet, um ihre Werte zu lenken und zu verwenden.Die Fähigkeit, zwischen Nanoofarads (NF) und Mikrofarads (µF) umzuwandeln, ist das Entwerfen, Analysieren und Fehlerbehebungsmittel für elektronische Schaltkreise.

Einen Kapazitätswert von ändern Nanofarads (NF) Zu Mikrofaraden (µF)multiplizieren Sie die Anzahl der Nanofaraden mit 0,001.Dies liegt daran, dass 1 Mikrofarad 1000 Nanofarads entspricht.Die Konvertierungsformel:

Beispiel, wenn Sie einen Kondensator von 2200 NF haben und ihn in Mikrofarads umwandeln möchten:

2200 NF entspricht 2,2 µF.

Um einen Kapazitätswert aus zu konvertieren Mikrofaraden (µF) Zu Nanofarads (NF), multiplizieren Sie die Anzahl der Mikrofaraden mit 1000. Da 1 Mikrofarad 1000 Nanofarads enthält, hilft diese einfache Multiplikation dazu, den äquivalenten Wert schnell zu finden.Die Konvertierungsformel:

Beispiel, wenn Sie einen Kondensator mit einer Kapazität von 4,7 µF haben und ihn in Nanofarads umwandeln möchten:

4,7 µF entsprechen also 4700 NF.

Diese einfachen Formeln machen es einfach, mit unterschiedlichen Kapazitätswerten zu arbeiten.Viele Schaltungsdiagramme, Datenblätter und Komponentenbezeichnungen verwenden unterschiedliche Einheiten, sound Verhinderung von Fehlern, die zu Fehlfunktionen oder Ineffizienzen führen könnten.Durch die Beherrschung dieser Konvertierungen kann jeder, der mit Elektronik arbeitet, zuversichtlich mit Kondensatoren und Entwurfskreisen umgehen, die effizient und zuverlässig funktionieren.Unabhängig davon, ob es an kleinen elektronischen Geräten oder großen elektrischen Systemen arbeitet, gewährleisten diese einfachen Berechnungen die Präzision in der Schaltungskonstruktion und -leistung.

Anwendung von Conversion -Techniken in praktischen Szenarien

Das Umwandeln von Kapazitätswerten von Nanofarads (NF) in Mikrofaraden (µF) ist eine häufige Aufgabe in der Elektronik.Viele elektronische Komponenten, insbesondere Kondensatoren, sind je nach Hersteller oder Region mit unterschiedlichen Präfixen der Einheiten gekennzeichnet.Einige Schaltungsdiagramme und technische Spezifikationen listen Kapazitätswerte in Mikrofaraden auf, während andere Nanofaraden verwenden.Um sicherzustellen, dass der richtige Kondensator in einer Schaltung verwendet wird, müssen Sie in der Lage sein, zwischen diesen Einheiten leicht zu konvertieren.Diese Fähigkeit hilft, Fehler zu vermeiden, sorgt für die Kompatibilität zwischen den Komponenten und ermöglicht die Funktionalität von glatten Schaltkreisen.Unabhängig davon, ob es sich um eine neue Schaltung handelt, eine vorhandene Behebung des vorhandenen Kondensatoren, schnelle und genaue Konvertierungen zwischen Nanofaradien und Mikrofaradien ersetzen, tragen die Effizienz und Zuverlässigkeit in elektronischen Systemen auf.

Ein gemeinsames Szenario, in dem eine Kapazitätsumwandlung erforderlich ist, ist die Arbeit mit größeren Kapazitätswerten.Angenommen, Sie haben einen Kondensator mit der Bezeichnung 2000 Nanofarads (NF), Ihr Schaltungsdiagramm legt jedoch fest, dass die erforderliche Kapazität in Mikrofaraden (µF) sein sollte.Um zu überprüfen, ob dieser Kondensator geeignet ist, müssen Sie seinen Wert in Mikrofarads umwandeln.Die Formel zum Umwandeln von NF in µF ist einfach: Teilen Sie die Kapazität in Nanofaraden durch 1000. Auftragen dieser Formel berechnen wir 2000 NF ÷ 1000 = 2 µF.Dies bedeutet, dass ein Kondensator mit 2000 NF Kapazitätskapazität 2 µF entspricht und in jeder Schaltung verwendet werden kann, die einen Kondensator von 2 µF benötigt.Mit dieser schnellen Konvertierung können Komponentenspezifikationen überprüfen und sicherstellen, dass der richtige Kondensator für die Schaltung ausgewählt wird.

Ein weiteres Beispiel besteht darin, kleinere Kapazitätswerte von Nanofaraden in Mikrofarads umzuwandeln.Angenommen, Sie haben einen Kondensator mit einer Kapazität von 750 NF, aber der Schaltkreis erfordert, dass der Wert für die Kompatibilität in µF liegt.Unter Verwendung derselben Konvertierungsformel teilen wir 750 NF um 1000, was zu 0,75 µF führt.Dies bestätigt, dass ein Kondensator mit 750 NF mit einer mit 0,75 µF gekennzeichneten Kennzeichnung übereinstimmt.Diese einfache, aber effektive Methode vermeidet Verwirrung bei der Auswahl oder Ersetzung von Kondensatoren und sorgt dafür, dass die richtigen Werte zur Aufrechterhaltung der Schaltungseffizienz und -stabilität verwendet werden.

Das Verständnis und Anwenden dieser Conversions ist wichtig, da Kapazitätswerte häufig in verschiedenen Einheiten in verschiedenen technischen Dokumenten und Schaltplänen ausgedrückt werden.Arbeiten Sie mit einem Datenblatt, in dem Kondensatorwerte in Nanofarads aufgeführt sind. Die Schaltung entwirft jedoch Mikrofarads. Wenn Sie wissen, wie Sie zwischen den beiden konvertieren, wird sichergestellt, dass die richtigen Komponenten ausgewählt werden.Dieses Wissen ist nützlich, wenn sie Kondensatoren von verschiedenen Lieferanten bestellen.In Fällen, in denen ein spezifischer Kondensatorwert nicht verfügbar ist, ermöglicht das Umwandeln zwischen diesen Einheiten eine geeignete Alternative mit einer äquivalenten Kapazität, wodurch Verzögerungen bei der Schaltungsmontage oder -reparatur verhindert werden.Mastering -Kapazitätsumbautechniken beherrschen, sicherstellen, dass die Genauigkeit, Kompatibilität und Zuverlässigkeit elektronischer Schaltungen.Die Umwandlung zwischen Nanofaraden und Mikrofarads hilft bei der Verhinderung von Schaltungsstörungen, zur Vermeidung kostspieliger Fehler und zur Gewährleistung einer reibungslosen elektronischen Leistung.Unabhängig davon, ob sie an einfachen elektronischen Geräten oder komplexen industriellen Schaltkreisen arbeiten, ist es eine wertvolle Fähigkeit, die Effizienz und Präzision in der elektronischen Gestaltung und der Fehlerbehebung zu verbessern, wenn Sie wissen, wie schnell und genau zwischen diesen Einheiten wechseln.

Standardkapazitätswerte und E-Serien

In der Elektronik sind Kondensatoren in vielen verschiedenen Werten geliefert, aber nicht jeder mögliche Wert wird hergestellt.Stattdessen folgen Kondensatorwerte einem standardisierten System namens E-Serie.Dieses System hilft sicherzustellen, dass Kondensatoren in logischen und praktischen Werten verfügbar sind und die Auswahl der richtigen Komponenten für Schaltungen erleichtern.Die E-Serie arrangiert Werte so, dass verschiedene Präzisions- und Toleranzniveaus abdeckt und die elektronischen Geräte zuverlässig funktionieren können, ohne eine endlose Vielfalt von Komponentenwerten zu erfordern.

Die E-Serie ist ein System, das Komponentenwerte strukturiert organisiert und jedes Jahrzehnt (ein Wertebereich von 1 bis 10, 10 bis 100 usw.) in eine bestimmte Anzahl von bevorzugten Werten unterteilt.Diese Werte werden unter Verwendung einer logarithmischen Skala ausgewählt, was bedeutet, dass jeder Schritt in der Serie einen prozentualen Anstieg gegenüber dem vorherigen Wert darstellt.Die verschiedenen E-Serie-Gruppen existieren, um verschiedene Toleranzniveaus in elektronischen Komponenten zu entsprechen.Je mehr Werte eine Serie pro Jahrzehnt haben, desto enger die Toleranz und die genaueren Komponenten.

E3 -Serie: Enthält 3 Werte pro Jahrzehnt und wird für Komponenten mit einer großen Toleranz von ± 40%verwendet.Diese werden in Anwendungen verwendet, bei denen keine hohe Präzision erforderlich ist.

E6 -Serie: Enthält 6 Werte pro Jahrzehnt und wird für Komponenten mit einer Toleranz von ± 20% verwendet.Diese Serie basiert Kosten und Präzision aus und ist häufig in der Elektronik vorhanden.

E12 -Serie: Enthält 12 Werte pro Jahrzehnt und wird für Komponenten mit einer Toleranz von ± 10% verwendet.Es wird für genauere elektronische Anwendungen bevorzugt.

E24 -Serie: Enthält 24 Werte pro Jahrzehnt und ist für Komponenten mit einer Toleranz von ± 5% ausgelegt.Es wird in industriellen und spezialisierten Elektronik verwendet.

E48 -Serie: Enthält 48 Werte pro Jahrzehnt und unterstützt eine ± 2% ige Toleranz.Es ist für hochpräzise Anwendungen wie Kommunikationsgeräte geeignet.

E96 -Serie: Enthält 96 Werte pro Jahrzehnt und unterstützt eine ± 1% ige Toleranz.Diese Serie wird in der Präzisionselektronik verwendet, bei der Komponentenwerte sehr genau sein müssen.

E192 -Serie: Enthält 192 Werte pro Jahrzehnt und wird für Komponenten mit extrem engen Toleranzen von ± 0,5%, ± 0,25%oder ± 0,1%verwendet.Diese Kondensatoren sind in fortschrittlichen Technologie- und Präzisionstechnik -Projekten hervorragend.

In der E6 -Serie umfassen die bevorzugten Kondensatorwerte beispielsweise 10, 15, 22, 33, 47 und 68. Im Laufe der Serie werden E12, E24 und darüber hinaus fortgeführte Werte hinzugefügt, um feinere Anpassungen in Schaltungskonstruktionen zu ermöglichen.Dieses System stellt sicher, dass Sie den am besten geeigneten Kondensatorwert auswählen können, ohne jede mögliche Zahl zu benötigen, wodurch die Auswahl der Komponenten einfacher und effizienter gestaltet wird.

Berechnung der kapazitiven Reaktanz in AC -Schaltungen

Das Verständnis der kapazitiven Reaktanz ist bei der Arbeit mit AC -Schaltungen wichtig.Kondensatoren verhalten sich in AC -Schaltungen nicht auf die gleiche Weise wie in DC -Schaltungen.Anstatt die Ladung einfach zu speichern, lehnen sie den Fluss des Wechselstroms (AC) in einer Weise ab, die von der Frequenz des Signals abhängt.Diese Opposition ist als kapazitive Reaktanz (XₐₙₐₜₕC) bekannt.Im Gegensatz zum Widerstand, der konstant bleibt, ändert sich die kapazitive Reaktanzveränderungen in Abhängigkeit von der Frequenz des Wechselstromsignals und der Kapazität des Kondensators.Lernen, wie die kapazitive Reaktanz berechnet wird, hilft, Schaltungen zu entwerfen, die in Anwendungen wie Signalfilterung, Impedanzanpassung und Phasenverschiebung korrekt funktionieren.Die kapazitive Reaktanz eines Kondensators in einem Wechselstromkreis kann unter Verwendung der Formel berechnet werden:

Wo Xc ist die kapazitive Reaktanz (gemessen in Ohm, ω), F ist die Frequenz des Wechselstromsignals (gemessen in Hertz, Hz), C ist die Kapazität (gemessen in Faraden, f) und π (PI) ist eine mathematische Konstante, ungefähr 3,14159.

Diese Formel zeigt, dass die kapazitive Reaktanz umgekehrt proportional sowohl zur Frequenz als auch zur Kapazität ist.In praktischer Hinsicht nimmt die kapazitive Reaktanz, wenn die Frequenz zunimmt, ab und ermöglicht, dass mehr Wechselstrom durch den Kondensator passt.In ähnlicher Weise nimmt auch die Reaktanz ab, wenn die Kapazität zunimmt, auch die Reaktanz, was bedeutet, dass der Kondensator einen höheren AC -Fluss ermöglicht.Diese Beziehung ist wichtig für das Schaltungsdesign, insbesondere bei Anwendungen wie Filterung, Kopplung und Impedanzübereinstimmung, bei denen Kondensatoren eine Rolle bei der Steuerung des Signalflusss und der Systemleistung spielen.

Da die meisten in Schaltungen verwendeten Kondensatoren Kapazitätwerte in haben Mikrofaraden (µF) oder Nanofarads (NF)Es ist wichtig, diese Werte vor Anwenden der Formel in Farads (f) umzuwandeln.Die Conversion -Regeln sind:

• 1 µf = 1 × 10 ° F (eine Mikrofarad entspricht einer Millionth einer Farade).

• 1 NF = 1 × 10⁻⁹ F (eine Nanofarad entspricht einer Milliarden einer Farade).

Drücken Sie vor der Durchführung Berechnungen immer die Kapazität in Faraden aus, um die Genauigkeit zu gewährleisten.

Beispielberechnungen: Auswirkungen von Frequenz und Kapazität

Kapazitive Reaktanz bei unterschiedlichen Frequenzen

Betrachten wir einen Kondensator mit einer Kapazität von 100 NF (0,1 µF oder 0,1 × 10 ° F) und berechnen Sie seine kapazitive Reaktanz bei verschiedenen Frequenzen:

1. bei 50 Hz:

2. bei 1 kHz (1000 Hz):

3. Bei 10 kHz (10.000 Hz):

Diese Ergebnisse zeigen, dass die kapazitive Reaktanz mit zunehmender Frequenz abnimmt.Dies bedeutet, dass bei höheren Frequenzen der Kondensator mehr Wechselstrom durchlaufen lässt, was ihn zu einem effektiven Hochpassfilter in elektronischen Schaltkreisen macht.

Kapazitive Reaktanz mit unterschiedlichen Kapazitätswerten

Lassen Sie uns nun sehen, wie sich die kapazitive Reaktanz bei der Verwendung verschiedener Kondensatoren ändert und die Frequenz konstant bei 1 kHz (1000 Hz) bleibt:

1. Für 10 NF (0,01 µF oder 0,01 × 10⁻⁶ F):

2. für 1 µF (1 × 10⁻⁶ F):

3. für 10 µF (10 × 10 ° C):

Diese Berechnungen zeigen, dass die Kapazitätsreaktanz mit zunehmender Kapazität abnimmt.Dies bedeutet, dass größere Kondensatoren einen mehr Wechselstrom in Fluss ermöglichen, was bei Anwendungen wie der Stromversorgungsfilterung nützlich ist, wobei Kondensatoren die Spannungsschwankungen ausgleicht.

Auswirkungen auf die Schaltungsleistung

Frequenzfilter: Kondensatoren spielen eine Rolle bei Frequenzfilteranwendungen, insbesondere bei der Gestaltung von Tiefpass- und Hochpassfiltern.Ein Hochpassfilter ermöglicht es Hochfrequenzsignalen, gleichzeitig niedrige Frequenzsignale zu blockieren, wodurch es bei Anwendungen wie Audioausgleich und Signalverarbeitung nützlich ist.Umgekehrt ermöglicht ein Tiefpassfilter niederfrequente Signale, während höhere Frequenzen bei der Glättung von Signalen und Reduzieren von Rauschen in Netzteilen abschwächen.Durch die sorgfältige Auswahl des Kapazitätswerts können Sie die Grenzfrequenz dieser Filter fein abstellen und steuern, welche Frequenzen zulässig oder unterdrückt werden.Dieses Prinzip wird in Audiosystemen, Funkgeräten und Kommunikationsgeräten weit verbreitet, bei denen eine präzise Frequenzsteuerung für die klare Signalübertragung und -empfang erforderlich ist.

Impedanzübereinstimmung: In Wechselstromkreisen ist die Impedanzübereinstimmung wichtig für die Maximierung der Leistungsübertragung und die Minimierung der Signalreflexion oder -verlust.Nicht übereinstimmende Impedanz kann zu ineffizienten Energieübertragungen, Signalverschlechterungen und unerwünschten Interferenzen führen, insbesondere bei hochfrequenten Anwendungen.Kondensatoren tragen dazu bei, eine ordnungsgemäße Impedanzanpassung zu erreichen, indem die reaktive Komponente der Impedanz eines Stromkreises eingestellt wird, um einen optimalen Signalfluss zu gewährleisten.Diese Technik ist wichtig in der Funkfrequenz (RF) -Kreisläufen und der Audioelektronik, wo die Aufrechterhaltung einer konsistenten Signalstärke und Klarheit erforderlich ist.Eine ordnungsgemäß übereinstimmende Impedanz verbessert die Effizienz von Antennen, Übertragungsleitungen und Verstärkern und verbessert die Gesamtleistung und Stabilität.

Phasenverschiebung: Eine der einzigartigen Eigenschaften von Kondensatoren in AC -Schaltkreisen ist die Fähigkeit, die Phase eines abwechselnden Stromsignals um 90 Grad zu verschieben.In einem rein kapazitiven Stromkreis führt der Strom die Spannung um ein Viertel eines Zyklus, ein Verhalten, das strategisch in verschiedenen elektronischen Anwendungen verwendet wird.Diese Phasenverschiebungseigenschaft ist bei Oszillatoren hervorragend, wo Kondensatoren dazu beitragen, stabile Wellenformen für Uhren und Signalverarbeitungsschaltungen zu erzeugen.Es wird auch in Motorsteuerungsschaltungen verwendet, um den erforderlichen Phasenunterschied für das Starten bestimmter Arten von Elektromotoren zu erzeugen.Durch die Nutzung von Kondensatoren für die Phasenverschiebung können Sie effizientere Signalverarbeitungs- und Steuerungssysteme über eine Vielzahl von Anwendungen entwerfen.

Häufige Fehler in der Nanofarad gegen Mikrofarad -Umwandlung

Da Kondensatoren üblicherweise mit verschiedenen Einheiten gekennzeichnet sind, stellt das Verständnis der richtigen Art und Weise sicher, wie ein genaues Schaltungsdesign und die ordnungsgemäße Komponentenauswahl sind.Selbst kleine Fehler im Umwandlungsprozess können jedoch zu großen Problemen in elektronischen Schaltkreisen führen.Fehler in den Kapazitätswerten können zu einer falschen Signalverarbeitung, einer instabilen Stromversorgungsregelung und sogar zu einem vollständigen Schaltungsausfall führen.Um diese Probleme zu verhindern, ist es wichtig, sich der während der NF zu µF -Umwandlungen gemachten häufigen Fehler zu bewusst und zu vermeiden.

Einhaltung des richtigen Konvertierungsfaktors

Einer der wichtigsten Aspekte bei der Umwandlung von NF in µF ist der korrekte Konvertierungsfaktor.Die Grundregel lautet:

1 µF = 1000nf

Dies bedeutet, dass Sie zur Umwandlung von Nanofaraden in Mikrofarads um 1000 dividieren müssen. In ähnlicher Weise multiplizieren Sie sich mit 1000 multiplizieren. Ein häufiger Fehler tritt auf, wenn ein falscher Konvertierungsfaktor verwendet wird.Einige Menschen teilen sich fälschlicherweise um 100 oder 10.000 anstelle von 1000, was zu völlig falschen Kapazitätswerten führt.Wenn Sie beispielsweise 4700 NF haben und sich fälschlicherweise um 100 anstelle von 1000 teilen, erhalten Sie 47 µF anstelle der richtigen 4,7 µF.Ein solcher Fehler kann zu schwerwiegenden Missverhältnissen in der Schaltungsleistung führen, was zu Instabilität oder falschen Filtermerkmalen führt.

Um diesen Fehler zu vermeiden, überprüfen Sie den Konversionsfaktor immer, bevor Sie Berechnungen durchführen.Wenn Sie sich nicht sicher sind, lesen Sie die Standard -Kapazitätsumwandlungstabellen oder verwenden Sie einen Taschenrechner, um das Ergebnis zu überprüfen.Die Entwicklung der Angewohnheit, die erwartete Antwort geistig zu schätzen, kann auch dazu beitragen, Fehler zu fangen.Wenn Sie einen Wert wie 1000 NF konvertieren, sollten Sie bereits erwarten, dass das Ergebnis 1 µF beträgt, und jede Abweichung von dieser sollte eine rote Fahne erhöhen.

Genaue Dezimalplatzierung

Die Dezimalplatzierung ist eine weitere wichtige Quelle für Fehler bei der Kapazitätsumwandlung.Da die Umwandlung von NF zu µF durch 1000 Teilen beinhaltet, müssen Sie den Dezimalpunkt drei Stellen nach links bewegen.Eine falsche Platzierung des Dezimalpunkts kann zu vollständig ungenauen Kapazitätswerten führen.Erwägen Sie beispielsweise 5000 NF in Mikrofarads zu konvertieren:

5000 nf ÷ 1000 = 5 µf

Wenn die Dezimalzahl verlegt ist, kann das Ergebnis falsch als 0,005 µF oder 500 µF geschrieben werden, die beide völlig falsch sind.Die Verwendung solcher falschen Werte in einer Schaltung kann schwerwiegende Probleme verursachen, wie z. B. Timing -Fehler bei Oszillatoren, falscher Frequenzgang bei Filtern und übermäßige oder unzureichende Leistungsregulierung in Stromversorgungsschaltungen.Um solche Fehler zu verhindern, überprüfen Sie immer Ihre Konvertierung, indem Sie die Größe des Ergebnisses überprüfen.Wenn Sie einen Wert in Tausenden konvertieren, sollte das Ergebnis in ganz Zahlen oder Dezimalstellen über 1 µF sein. Wenn Sie die Werte unter 1000 NF konvertieren.Das Aufschreiben der Conversion -Formel und die sorgfältige Positionierung der Dezimalstelle, bevor die Antwort abgeschlossen ist, kann dazu beitragen, Fehler zu verringern.

Konsistenz der Einheit aufrechterhalten

Viele Fehler in Schaltungsberechnungen treten aufgrund des Mischens verschiedener Kapazitätseinheiten ohne ordnungsgemäße Umwandlung auf.Manchmal führt es fälschlicherweise Berechnungen mit Werten in NF und µF austauschbar durch, ohne sie zuerst in eine gemeinsame Einheit umzuwandeln.Wenn beispielsweise eine Schaltung die Gesamtkapazität von zwei Kondensatoren, einem 220 NF und einem weiteren 0,47 µF, benötigt, können sie nicht direkt hinzugefügt werden, es sei denn, beide befinden sich in derselben Einheit.Da 0,47 µF = 470 NF, wäre die Gesamtkapazität:

220 NF+470 NF = 690 NF

Wenn Sie fälschlicherweise 220 NF + 0,47 µF direkt hinzufügen, unter der Annahme von 0,47 µF = 0,47 NF, erhalten Sie ein falsches Ergebnis von 220,47 NF, was völlig falsch ist.Solche Fehlkalkulationen können zu einer falschen Auswahl der Komponenten führen, die das Gesamtkreisverhalten beeinflussen.Um diese Fehler zu verhindern, konvertieren Sie immer alle Werte in dieselbe Einheit, bevor Sie Berechnungen durchführen.Wählen Sie beim Hinzufügen oder Vergleich von Kapazitäten eine konsistente Einheit, entweder NF oder µF, und stellen Sie sicher, dass alle Werte vor dem Fortfahren ordnungsgemäß umgewandelt werden.

Präzisions- und Rundungsüberlegungen

Kondensatorwerte erfordern häufig eine hohe Genauigkeit, insbesondere bei Zeitschaltungen, Frequenzfiltern und Hochgeschwindigkeitssignalanwendungen.Rundungsfehler können Auswirkungen auf die Leistungsfähigkeit haben.Wenn Sie beispielsweise mit einem Kondensator mit der Bezeichnung 749 NF zusammenarbeiten, ist es möglicherweise verlockend, ihn zum Einfachheit halber auf 0,7 µF zu runden.Die genauere Umwandlung beträgt jedoch 0,749 µF.Der kleine Unterschied spielt möglicherweise bei Schaltkreisen mit niedriger Präzision keine Rolle, aber bei hochfrequenten Anwendungen oder Präzisionszeitschaltungen kann dies auffällige Abweichungen bei der Leistung verursachen.

Betrachten Sie eine Timerschaltung mit einem Kondensator mit einem bestimmten Kapazitätswert, um die Frequenz zu bestimmen.Wenn der Kondensatorwert falsch abgerundet wird, kann sich die Schwingungsfrequenz der Schaltung verschieben, was den Zeitpunkt der Signale beeinflusst.In ähnlicher Weise können bei Funkfrequenzanwendungen (RF) -Anwendungen auch geringfügige Rundungsfehler in den Kondensatorwerten die Signalübertragungs- und Empfangseigenschaften verändern, was zu einer verringerten Effizienz oder Interferenz führt.Um solche Probleme zu vermeiden, behalten Sie während der Berechnungen die volle Präzision und runden Sie sie bei Bedarf nur im letzten Schritt.Verwenden Sie Standardkondensatorwerte aus der E-Serie, um die Kompatibilität mit verfügbaren Komponenten sicherzustellen.Überprüfen Sie die Herstellerspezifikationen, um sicherzustellen, dass der in der Schaltung verwendete tatsächliche Kondensatorwert mit der berechneten Anforderung übereinstimmt.

Rollen von Kondensatoren in elektronischen Schaltungen

Kondensatoren spielen eine breite Palette von Rollen, die zur ordnungsgemäßen Funktion von elektronischen Geräten beitragen.Diese kleinen und doch leistungsstarken Komponenten sind so konzipiert, dass sie elektrische Energie speichern und verwalten, wodurch sie in Schaltkreisen wichtig sind, die Stromstabilität, Signalverarbeitung oder Frequenzregelung erfordern.Kondensatoren finden sich in nahezu jedem elektronischen Gerät, von Smartphones und Computern bis hin zu Fernsehern und Industriemaschinen.Ihre Fähigkeit, elektrische Energie zu laden und zu entlasten, macht sie für viele verschiedene Anwendungen nützlich, wobei jeweils bestimmte Arten von Kondensatoren mit sorgfältig ausgewählten Kapazitätswerten erforderlich sind.Das Verständnis, wie Kondensatoren in verschiedenen Rollen arbeiten, ist der Schlüssel zum Entwerfen, Aufrechterhalten und Fehlerbehebung mit elektronischen Schaltkreisen.

Energiespeicherung und Spannungsstabilisierung

Eine der wichtigsten Funktionen von Kondensatoren ist die Speicherung elektrischer Energie und Stabilisierungsspannungsniveaus.In dieser Rolle wirken Kondensatoren wie winzige wiederaufladbare Batterien, die vorübergehend eine elektrische Ladung halten und bei Bedarf freigeben.Diese Funktion eignet sich hervorragend in Stromversorgungsschaltungen, bei denen Kondensatoren dazu beitragen, einen konstanten Spannungsausgang aufrechtzuerhalten, selbst wenn sich die Stromquelle schwankt oder sich plötzlich die elektrische Last ändert.

Beispielsweise spielen Kondensatoren in Computer -Netzteilen eine wichtige Rolle bei der Sicherstellung, dass die CPU, die Speicherchips und andere empfindliche Komponenten ein stabiles Netzteil erhalten.Wenn die Spannung plötzlich abfällt oder Spikes abfällt, füllen die Kondensatoren gespeicherte Energie frei, um die Fluktuation auszugleichen und das System zu stürzen oder zu fördern.In ähnlicher Weise speichern die Kondensatoren in Kamerablitzen elektrische Energie und lösen Sie sie in einem schnellen Ausbruch, um den Blitz mit dem Drücken der Taste mit Strom zu versorgen.Diese Energiespeicherfunktion ist auch für die Automobilelektronik wichtig.Moderne Autos verwenden viele elektronische Systeme wie GPS, Sensoren und Infotainment -Displays, die alle eine stabile Leistung erfordern.Kondensatoren tragen dazu bei, dass das elektrische System des Fahrzeugs reibungslos verläuft, selbst wenn sich die Strombedarfsbedarf schnell ändern, z. B. wenn die Klimaanlage oder die Scheinwerfer eingeschaltet sind.

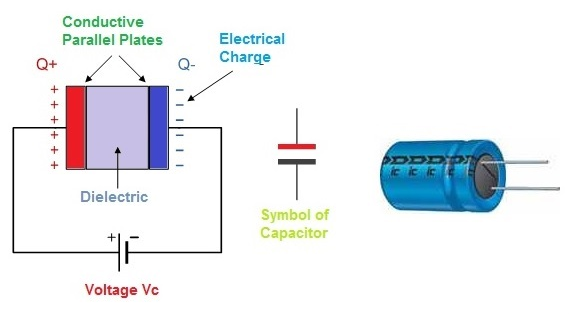

Abbildung 3. Energiespeicherung und Spannungsstabilisierung

Filtern von Rauschen und Glättungsausgängen

Eine weitere Funktion von Kondensatoren ist die Auslöschung elektrischer Rausch- und Glättungsspannungsausgänge.Elektrisches Rauschen ist unerwünschte Störungen, die die Signale verzerren und die Schaltungsleistung beeinflussen können.In Stromversorgungsschaltungen können Kondensatoren Schwankungen und Spannungsspitzen beseitigen, die auftreten, wenn AC (Wechselstrom) in DC umgewandelt wird (Gleichstrom).Ohne Kondensatoren kann die konvertierte Gleichstromleistung immer noch kleine Wellen aus der Wechselspannung enthalten, was zu einem instabilen Betrieb in empfindlichen Schaltungen führt.

In Audioelektronik werden beispielsweise Kondensatoren verwendet, um Geräusche aus Netzteilen herauszufiltern, um einen klaren, qualitativ hochwertigen Klang zu gewährleisten.Ohne Kondensatoren könnten Machtschwankungen unerwünschter Summen oder Summengeräusche in Lautsprechern und Mikrofonen einführen.In ähnlicher Weise spielen Kondensatoren in medizinischen Geräten wie EKG -Maschinen und Hörgeräten eine Rolle bei der sauberen Leistungssignale, um genaue Messwerte und klare Schallausgaben zu gewährleisten.Kondensatoren helfen auch dabei, elektromagnetische Interferenzen (EMI) und Funkfrequenzstörungen (RFI) zu verhindern, die von elektrischen Geräten oder Funksignalen in der Nähe stammen können.Dies ist wichtig für Kommunikationssysteme, drahtlose Geräte und sensible Instrumente, bei denen Interferenzen Datenverlust oder Signalabbau verursachen können.

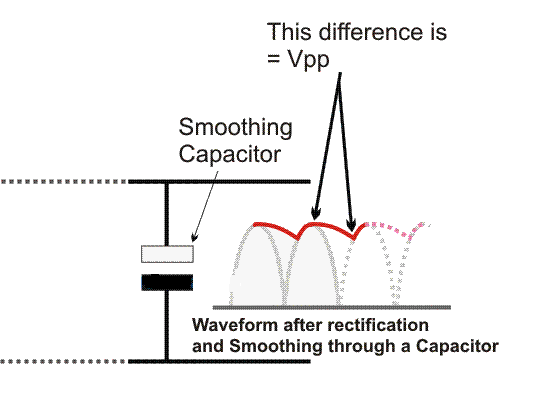

Abbildung 4. Filtern von Rauschen und Glättungsausgängen

Signalkopplung und Entkopplung

Kondensatoren werden auch häufig für die Signalkopplung und -entkopplung verwendet, wodurch die Integrität elektrischer Signale aufrechterhalten wird, wenn sie sich durch eine Schaltung bewegen.Durch die Signalkopplung können Wechselstromsignale zwischen verschiedenen Stufen eines Verstärkers oder Schaltkreises gelangen, während die Gleichspannung blockiert wird.Dies stellt sicher, dass nur die beabsichtigten Signale die nächste Stufe erreichen und verhindern, dass unerwünschte Gleichstrombias das Signal beeinträchtigen.Dies ist nützlich in Audio- und Funkschaltungen, bei denen Kondensatoren helfen, Sprach-, Musik- und Datensignale ohne Verzerrung zu übertragen.

Beispielsweise wird in einem Mikrofonvorverstärker ein Kondensator zwischen dem Mikrofon und der Verstärkerstufe platziert, damit nur das Audiosignal (AC) durchlaufen und gleichzeitig eine DC -Komponente blockiert.Dies verhindert, dass unerwünschte Spannung den Verstärker erreicht, die Klarheit verbessert und die Schäden an der Schaltung verhindern.Andererseits umfasst die Signalentkopplung Kondensatoren zum Entfernen unerwünschter Wechselstromgeräusche aus Stromleitungen, um sicherzustellen, dass empfindliche elektronische Komponenten saubere, stabile Leistung empfangen.In Mikrocontrollern und digitalen Schaltkreisen werden Kondensatoren in der Nähe von Leistungsstiften platziert, um Hochfrequenzrauschen herauszufiltern, die die Datenverarbeitung beeinträchtigen könnten.Dies ist wichtig bei Computern, Smartphones und industriellen Steuerungssystemen, bei denen eine präzise Spannungsregulierung für einen zuverlässigen Betrieb erforderlich ist.

Verbesserung der Signalintegrität in Timing- und Oszillatorschaltungen

Kondensatoren werden in Timing-, Frequenzkontroll- und Oszillatorschaltungen verwendet, wo sie neben Widerständen und Induktoren zusammenarbeiten, um bestimmte Zeitintervalle oder Frequenzen festzulegen.Diese Schaltungen werden in Uhren, Signalgeneratoren und Kommunikationsgeräten verwendet, um sicherzustellen, dass elektrische Signale stabil und präzise bleiben.Zum Beispiel bilden in Oszillatorschaltungen Kondensatoren und Induktoren Resonanzschaltungen, die stabile Frequenzsignale erzeugen.Diese Signale werden in Geräten wie Radios, Fernseher und drahtlosen Sendern verwendet, bei denen ein genaues Signalzeitpunkt für die ordnungsgemäße Kommunikation hervorragend ist.In digitalen Uhren und Timern steuern Kondensatoren die Ladungs- und Entladungszyklen und bestimmen die Zeitintervalle zwischen den Operationen.Eine weitere häufige Anwendung ist in Phasen-Locked Loops (PLLS), die Kondensatoren verwenden, um Signale in Kommunikationssystemen zu synchronisieren.PLLs werden in Mobiltelefonen, Satellitenkommunikation und GPS -Systemen verwendet, um sicherzustellen, dass die Signale zum richtigen Zeitpunkt empfangen und verarbeitet werden.

Abschluss

Wenn Sie Nanofarads und Mikrofaraden genau ansehen, zeigt wir, wie wichtig sie für die Herstellung elektronischer Schaltungen sind.Sie helfen dabei, den Strom stabil zu halten, Energie zu verwalten und sicherzustellen, dass die Signale in Geräten klar und korrekt sind.In diesem Artikel wurde erläutert, wie sich zwischen diesen Einheiten verändert und warum dies genau dies genau tut.Es deckte auch die Standardwerte für Kondensatoren und die Ermittlung ihrer Auswirkungen in AC -Schaltungen ab.Das Verständnis dieser Grundlagen hilft dabei, elektronische Systeme aufzubauen und zu reparieren und sicherzustellen, dass die Geräte, auf die wir uns jeden Tag verlassen, gut und ohne Probleme abschneiden.Dieser einfache Leitfaden ist ein hilfreiches Werkzeug, das Türen für mehr Lernen und bessere Innovationen in der Technologie öffnet.
