SX1278 LORA RF -Modul: Anwendungen, Schnittstellen und Pinout

Dieser eingehende Leitfaden untersucht die sich entwickelnde Welt des Internet of Things (IoT) -Kommunikationstechnologien und betont die Rollen von Bluetooth, Wi-Fi und dem Advanced UC3843 PWM Controller.Es beleuchtet Herausforderungen wie ein begrenzter Bereich und einen hohen Energieverbrauch und bietet innovative Lösungen, um die Konnektivität in einer Reihe von Anwendungen zu verbessern.Durch die Detaillierung praktischer Anwendungsfälle, Pinout -Konfigurationen und technischen Spezifikationen bietet der Leitfaden eine wertvolle Ressource, um zu verstehen, wie diese Technologien eine nahtlose Interaktion der Geräte ermöglichen und die Entwicklung intelligenter, vernetzter Systeme in verschiedenen Umgebungen vorantreiben.

Katalog

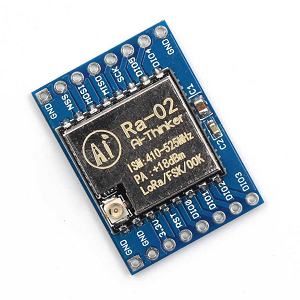

Überblick über das SX1278 LORA RF -Modul

Der SX1278 Das LORA -RF -Modul ermöglicht eine zuverlässige drahtlose Kommunikation über große Entfernungen und hält den Stromverbrauch niedrig.Es verwendet die Frequenz -Hopping -Technologie, um eine starke Signalübertragung mit minimaler Störung zu gewährleisten, selbst in herausfordernden Umgebungen.Das Modul arbeitet innerhalb eines bestimmten Frequenzbandes und bietet eine stabile Verbindung, ohne dass eine zusätzliche Verstärkung erforderlich ist.Die fortschrittlichen Modulationstechniken und die hohe Empfindlichkeit ermöglichen es ihm, auch sehr schwache Signale zu erkennen und unter verschiedenen Bedingungen eine optimale Leistung zu gewährleisten.Dieses Modul wird in Branchen wie Landwirtschaft und intelligenten Städten weit verbreitet und unterstützt IoT -Geräte mit effizienter und stabiler Datenübertragung.Es bietet eine breite Netzwerkabdeckung und spielt eine Rolle bei der Schaffung zuverlässiger Kommunikationssysteme für verschiedene Anwendungen.

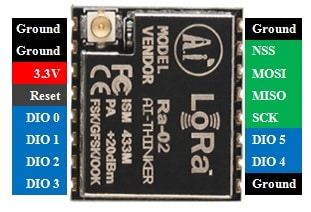

SX1278 LORA RF Modul Pin -Konfiguration

Pin -Nr.	Pin -Name	Beschreibung
Pin 1	AMEISE	Verbindet sich mit der Antenne.
Stifte 2, 9, 16	GND	Gemeinsame Bodennadeln für Controller und Stromversorgung.
Pin 3	3.3 V	Bietet die Stromversorgung des Moduls.
Pin 4	ZURÜCKSETZEN	Setzt das Modul durch ein externes Signal zurück.
Stifte 5 bis 11	DIO0 bis DIO5	E/A -Funktionen ausführen und sind anpassbar, ähnlich wie Stifte unterbrechen.
Pin 12	Sck	Bietet den Taktpuls (CLK) während der SPI -Kommunikation.
Pin 13	Miso (Meister im Sklaven)	Ermöglicht die Datenübertragung vom Modul (Slave) auf die Controller (Master).
Pin 14	Mosi (Master -Sklave in)	Empfängt Daten vom Controller (Master).
Pin 15	NSS	Aktiviert den Sklaven während der SPI -Kommunikation.

SX1278 LORA RF -Modulfunktionen und -spezifikationen

Merkmal/Spezifikation	Beschreibung
Typ	Lora RF Modem
Betriebsspannung	3.3 V
Betriebsfrequenz	433 MHz
Modulationstechniken	FSK, MSK, GFSK, GMSK, Lora
Paketgröße	256 Bytes
Empfindlichkeit	-148 dbm
Kanalabstoßungsverhältnis (CRR)	56 dB
Maximale Empfindungsempfindlichkeit	-139 dbm
Material	Metall
Strom übertragen	0,1 w
Abmessungen	17 mm x 16,5 mm
Kompatible Technologien	FM und FDMA
FIFO TX/RX	256-Bit
RSSI -Kanalerkennung	Unterstützt
Stromverbrauch	Niedrige Stromauslastung: 10 bis 12 mA
Übertragungsabstand	Bis zu 5 km
Übertragungsmodus	FIFO- oder Direktmodus
Nicht blockierende Datenübertragung	Unterstützt
Modulationsmethoden	OOK, GFSK, GMSK, FSK
Antenne	Externe Antenne für einen erweiterten Bereich, hergestellt von Semtech
Benutzerkonfigurierbare Parameter	Fehlerkorrekturrate, Bandbreite, Spreizfaktor
Signalhandhabung	Verschiedene Signale können über einen ähnlichen Kanal übertragen ohne Einmischung
Anti-Jamming-Unterstützung	56 dB Super Anti-Jamming-Kanalunterstützung

Schnittstellen -SX1278 LORA RF -Modul mit Arduino

Durch die Verbindung des SX1278 LORA RF-Moduls an einen Arduino werden ein Sender-Empfänger-Paar mit zwei Arduino-UNO-Boards erstellt.Das SX1278-Modul arbeitet mit einer Frequenz von 433 MHz und bietet eine zuverlässige Lösung mit geringer Leistung für eine sichere, langfristige drahtlose Kommunikation.Dies macht es für IoT (Internet of Things) und M2M (Machine-to-Machine-Anwendungen) wertvoll.Mit diesem Setup können Geräte wie Sensoren und Gateways drahtlos kommunizieren und das Rückgrat moderner Automatisierungssysteme bilden.Die Schnittstelle erfordert eine spezifische Hardware: zwei SX1278 -LORA -Module, zwei Arduino -UNO -Boards, ein DHT11 -Sensor für Temperatur- und Luftfeuchtigkeitsmessungen, ein 16 × 2 LCD -Modul zum Anzeigen von Daten und Jumper -Drähten für Verbindungen.Der Sender sammelt Umgebungsdaten mit dem DHT11 -Sensor und sendet sie drahtlos an den Empfänger, wodurch die Daten auf dem LCD angezeigt werden.

Seite übertragen: Lora mit Arduino einrichten

Um den Sender zu konfigurieren, ist eine präzise Verkabelung zwischen dem SX1278 LORA -Modul und dem Arduino Uno erforderlich.Das Modul umfasst 16 Stifte, darunter 6 GPIO und 4 Bodenstifte.Richtige Verbindungen gewährleisten eine stabile Kommunikationsverbindung.Schließen Sie zunächst die 3,3 -V- und Bodenstifte des LORA -Moduls an die entsprechenden Stifte des Arduino an.Verwenden Sie dann Jumper -Drähte, um die Kommunikationsstifte zu verknüpfen: NSS, DIO0, SCK, MISO, MOSI und RST mit bestimmten Arduino -Digitalstiften.Befestigen Sie den DHT11 -Sensor als nächstes am Arduino.Dieser Sensor misst Temperatur und Luftfeuchtigkeit und bildet die zu übertragenen Daten.Diese Konfiguration bereitet den Sender darauf vor, Umgebungsdaten zu sammeln und drahtlos zu senden.Die Zuverlässigkeit der Übertragung hängt sowohl von genauen PIN -Zuordnungen als auch von der Kompatibilität der Hardware ab.Sobald dieses System operativ ist, eignet sich dieses System für Anwendungen wie Remotedatenüberwachung oder Langstreckendatenübertragung.

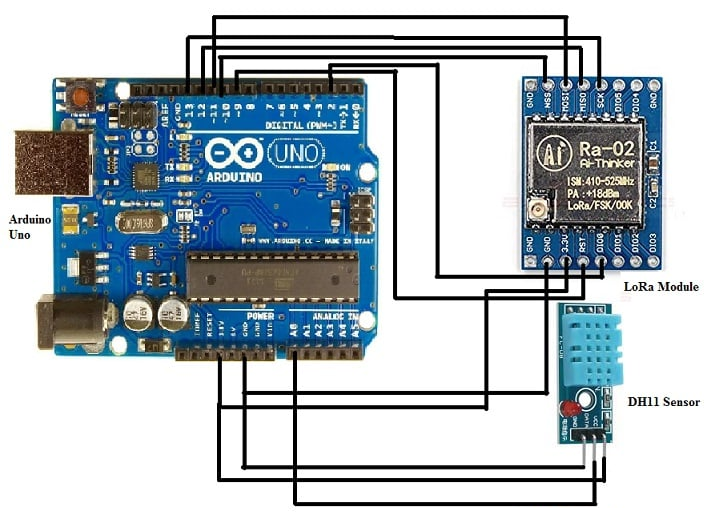

Schnittstelle Lora mit Arduino uno an der Sendungsseite

Empfangsseite: Lora mit Arduino und LCD -Anzeige einrichten

Die Empfangsseite repliziert einen Großteil des Sender -Setups, enthält jedoch ein 16 × 2 LCD -Modul für die Datenvisualisierung.Die Verbindungen des LORA -Moduls (Strom- und Kommunikationsstifte) sind mit dem Sender identisch und gewährleisten eine konsistente Leistung an beiden Enden.Das LCD -Modul benötigt wie folgt zusätzliche Verbindungen für Strom-, Daten- und Steuerungsleitungen:

• Schließen Sie VSS mit GND und VDD an 5 V für Strom an.

• Befestigen Sie VO an GND, um den Kontrast zu steuern.

• Verknüpfen Sie RS, RW, E und Datenlinien (D4 mit D7) mit den entsprechenden Arduino -Stiften.

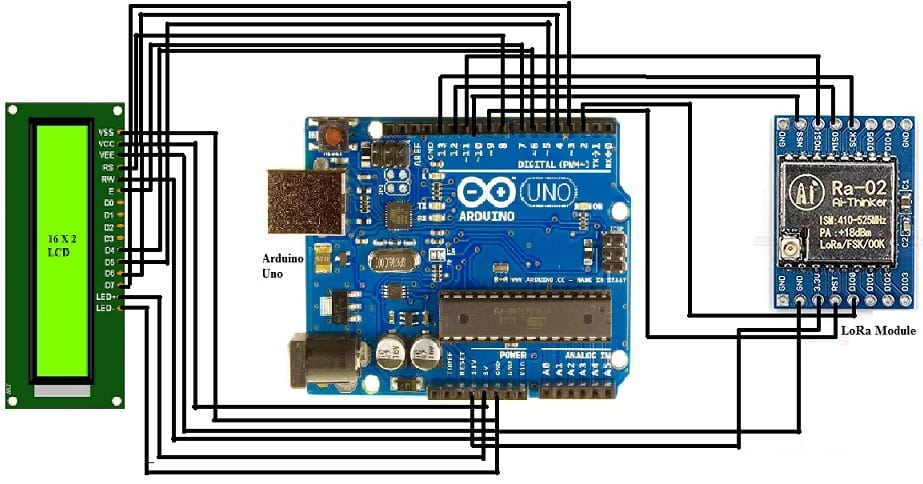

Lora mit Arduino uno auf der Empfängerseite annähern

Arduino -Code: Sender und Empfänger konfigurieren

Der Codierungsprozess nutzt die Bibliotheken von Arduino, um die Sensoreingabe, die Datenübertragung und den Empfang zu verwalten.Der Code des Senders verwendet die SPI-, Lora- und DHT -Bibliotheken, um Temperatur- und Feuchtigkeitsdaten zu sammeln, sie formatieren und über das Lora -Modul zu senden.Die Schritte im Code enthalten:

• Initialisierung der LORA -Frequenz bei 433 MHz.

• Lesen von Sensordaten mithilfe der DHT -Bibliothek.

• Formatieren Sie die Daten mit einem Trennzeichen ('C') zur leichteren Dekodierung durch den Empfänger.

• Übertragen Sie die formatierten Daten.

Der Code des Empfängers ist so konzipiert, dass eingehende Pakete entschlüsselt und die extrahierten Daten auf dem LCD angezeigt werden.Es führt die folgenden Aufgaben aus:

• Konfiguriert das LORA -Modul so, dass sie auf Datenpakete anhören.

• Decodiert die Pakete und stellt sicher, dass das Format mit dem Trennzeichen übereinstimmt.

• Aktualisiert das LCD mit den empfangenen Messwerden für Temperaturen und Luftfeuchtigkeit.

SX1278 LORA RF -Modulanwendungen

Förderung der Landwirtschaft

Das SX1278 LORA RF-Modul spielt eine Rolle bei der Modernisierung der Landwirtschaft durch seine langfristigen Kommunikationsfähigkeiten.Durch die Ermöglichung der Zeitdatenaustausch zwischen Sensoren, die sich auf riesige Ackerlands ausbreiten, helfen diese Module dabei, die Erntegesundheit, die Bodenfeuchtigkeit und die Umweltbedingungen zu überwachen.Dies ermöglicht eine intelligentere Entscheidungsfindung, verbesserte Erträge und ein besseres Ressourcenmanagement.Die Landwirte haben eine erhöhte Produktivität und ein stärkeres Engagement für nachhaltige Praktiken verzeichnet und die Auswirkungen des Moduls auf die Förderung der Innovationen in der Landwirtschaft hervorgehoben.

Steigern Sie IoT -Konnektivität

Das SX1278 -Modul ist ein Kern für IoT -Ökosysteme und führt zu Fortschritten in Bereichen wie Smart Cities und Healthcare.Seine Fähigkeit, eine energiearme Kommunikation mit hoher Energien zu gewährleisten, sorgt selbst zuverlässigen Verbindungen in den komplexesten Netzwerken.Diese Zuverlässigkeit ist wichtig, da sich das Internet der Dinge weiter ausdehnt, wobei das Modul den wachsenden Bedarf an stabiler Hochleistungskommunikation über mehrere Geräte hinweg entspricht.Viele sehen SX1278 als gut für den Aufbau skalierbarer, zukünftiger IoT-Infrastrukturen.

Unterstützung der industriellen Effizienz

In industriellen Umgebungen verbessern SX1278 -Module die Fernüberwachung und das Vermögensverwaltung.Sie gewährleisten einen stetigen Fluss von Sensordaten in zentrale Systeme und ermöglichen einen besseren Vorgang, eine prädiktive Wartung und eine erhöhte Sicherheit.Mit einer starken Signalzuverlässigkeit und einer breiten Abdeckung spielt das Modul eine gute Leistung in herausfordernden Umgebungen, verringert Ausfallzeiten und verbessert die betriebliche Effizienz.Seine Flexibilität ist ein hervorragendes Werkzeug, um Innovationen in der Herstellung und Produktion voranzutreiben.

Revolutionierung der Heimautomatisierung

Das SX1278 -Modul ist das Herzstück der Smart Home -Technologie und ermöglicht eine effiziente Kommunikation zwischen Geräten wie Beleuchtung, Sicherheitssystemen und Klimakontrolle.Durch die Unterstützung von Stern- und Mesh -Netzwerkkonfigurationen sorgt dies für eine nahtlose Interaktion zwischen den Systemen und fördert die intelligentere und reaktionsfähigere Lebensumgebung.Diese stabile und weitreichende Konnektivität verbessert die Bequemlichkeit, Energieeffizienz und -anpassung und verwandelt Häuser in dynamische, interaktive Räume.

Ausweitung der kommerziellen Möglichkeiten

SX1278-Module freischalten neue Möglichkeiten in Branchen, die eine zuverlässige Kommunikation mit langfristiger Kommunikation erfordern, einschließlich Logistik und Einzelhandel.Ihre Anpassungsfähigkeit macht sie für verschiedene kommerzielle Anwendungen geeignet, wobei die Nachfrage nach fortschrittlichen Kommunikationslösungen weiter wächst.
