Sequentielle Logik: Prinzipien, Geräte, Herausforderungen und Inspektionsmethoden

In diesem Handbuch werden die sequentiellen Logikschaltungen untersucht und ihre Prinzipien, Typen und Verwendungszwecke abgebaut.Es erklärt, wie Gedächtnis und Logik zusammenarbeiten, wodurch diese Schaltungen in modernen digitalen Systemen wichtig sind.Sie erfahren über Zähler, Register und Impulsgeneratoren sowie über die Umgang mit Herausforderungen wie Taktproblemen, Zurücksetzen von Problemen und Signalverschlechterungen.Egal, ob Sie Fehler beheben oder Designs verbessern, dieser Leitfaden bietet praktische Tipps und Strategien, mit denen Sie sequentielle Logikschaltungen beherrschen können.

Katalog

Einführung

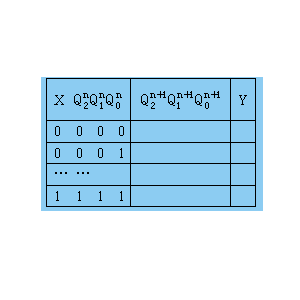

Sequentielle Logikschaltungen sind ein wichtiger Aspekt des digitalen Designs, der sich durch ihre Fähigkeit auszeichnet, Speicher zu behalten und Ausgaben zu erzeugen, die sowohl auf aktuellen Eingaben als auch auf historischen Zuständen basieren.Im Gegensatz zu Kombinationsschaltungen, die ausschließlich auf vorliegenden Eingängen beruhen, integrieren sequentielle Schaltkreise Speicherkomponenten, die vergangene Zustände speichern, und ermöglichen dynamisches und adaptives Verhalten.Die Beziehung zwischen Eingang, Speicher und Ausgang wird häufig in Blockdiagrammen dargestellt, wobei sich der Zustand der Schaltung durch einen Rückkopplungsmechanismus entwickelt, der als qn+1 = f (x, qn) ausgedrückt wird, wobei x der Eingang ist.Sequentielle Schaltungen werden in Riegel eingeteilt, die kontinuierlich auf Eingänge reagieren, und Flip-Flops, die durch Taktsignale synchronisiert werden.Diese speicherorientierten Schaltungen spielen eine Rolle bei Anwendungen wie Datenspeicherung und Zustandsmaschinen, bei denen Timing und Zustandsbindung für die Systemfunktionalität.Das Verständnis des Zusammenspiels von Speicher und Logik in diesen Schaltungen ist der Schlüssel zum Entwerfen effizienter und fortschrittlicher digitaler Systeme.

Drei Logikgeräte

Sequentielle Logikschaltungen sind großartig für die Architektur zeitgenössischer digitaler Systeme, wobei ihre Klassifizierung häufig auf unterschiedliche Logikfunktionen abhängt.In diesem Abschnitt werden drei Schlüsselgeräte untersucht, die die Kernattribute von sequentiellen Logikschaltungen zusammenfassen und Licht auf ihre Anwendungen und Betriebsmechanismen abgeben.

Schalter

Im Kern umfasst ein Zähler Flip-Flops, die an Tally-Eingangspulsen (CP) geschickt sind.Die Ausgabe eines Zählers ist von Natur aus an seinen aktuellen Zustand gebunden, und die maximale Anzahl von Eingangsimpulsen wird als "Modulo" bezeichnet, dargestellt als M.das Zusammenspiel zwischen Zählkapazität und praktischen Anwendungen.Das "Modulo" beschreibt die Anzahl der gültigen Zustände, die der Zähler für eine Vielzahl von Verwendungszwecken aufweisen kann, z. B. digitale Uhren und Frequenzteiler.

Zähler können basierend auf verschiedenen Merkmalen kategorisiert werden, einschließlich Zählsystem (binär, dezimal, willkürlich), Zählrichtung (nach oben, Down, Reversible) und Synchronisation (asynchron und synchron).Jede Klassifizierung erfüllt eine bestimmte Rolle im digitalen Design und befähigt, den am besten geeigneten Typ für bestimmte Anwendungen zu wählen.Synchronen Zähler werden aufgrund ihrer vorhersehbaren Timing-Attribute häufig in Hochgeschwindigkeitsszenarien bevorzugt, während asynchrone Zähler ihren Platz in einfacheren Designs finden, bei denen die Geschwindigkeit weniger kritisch ist.

Registrieren

Register sind spezielle Schaltkreise, die so gefertigt wurden, dass sie Zahlen, Betriebsergebnisse oder Anweisungen halten und als temporäre Speicherorte in digitalen Systemen fungieren.Eine Untergruppe, die als Verschiebungsregister bekannt ist, ermöglicht die laterale Verschiebung gespeicherter Daten als Reaktion auf Verschiebungsimpulse, wodurch Datenmanipulation und Übertragung ermöglicht werden.Die Anpassungsfähigkeit von Registern und Verschiebungsregistern macht sie Komponenten in Computern und verschiedenen digitalen Geräten.Jedes Flip-Flop innerhalb eines Registers kann ein einziges Bit binärer Daten speichern, sodass N-Flip-Flops gemeinsam N-Bits behalten können.

Das Merkmal von Flip-Flops in Registern ist ihre Fähigkeit, Werte auf 0 oder 1 zu setzen, unabhängig von ihrer Konfiguration, sei es synchron, mastersklave oder Kanten ausgelöst.Diese Vielseitigkeit ist erforderlich, um komplexe Operationen wie arithmetische Berechnungen oder Datenpufferung auszuführen.Das Design von Registern kann die Systemleistung beeinflussen, insbesondere in Bezug auf Geschwindigkeit und Effizienz, da sie häufig das Tempo bestimmen, in dem Daten zugegriffen und verarbeitet werden können.

Sequentieller Pulsgenerator

Ein sequentieller Impulsgenerator ist ein Gerät, das Impulssignale erzeugt, die im Laufe der Zeit in einer vorgegebenen Sequenz angeordnet sind.Diese Generatoren sind in digitalen Systemen hervorragend und liefern die erforderlichen Timing -Signale, die Geräte bei der Durchführung von Berechnungen oder Operationen in einer bestimmten Reihenfolge leiten.Die Fähigkeit zur Erzeugung präziser Timing -Signale wird zur Synchronisierung verschiedener Komponenten innerhalb eines Systems verwendet, um sicherzustellen, dass sich die Operationen in der richtigen Reihenfolge und in der richtigen Zeit entfalten.

In Kommunikationssystemen können diese Generatoren beispielsweise Taktsignale erstellen, die die Datenübertragung regulieren.In Kontrollsystemen organisieren sie den Zeitpunkt mechanischer Operationen.Die Effektivität eines sequentiellen Pulsgenerators kann die Gesamtleistung und Zuverlässigkeit eines digitalen Systems erheblich beeinflussen und die Notwendigkeit von Design und nachdenklicher Berücksichtigung von Timing -Parametern unterstreichen.

Merkmale und Herausforderungen

Sequentielle Logikschaltungen unterscheiden sich von Kombinationsschaltungen, da ihre Ausgänge nicht nur von den aktuellen Eingängen, sondern auch von vergangenen Zuständen abhängen.Mit dieser Fähigkeit, sich zu erinnern, ermöglicht es ihnen, Funktionen wie Flip-Flops, Zähler und Register zu handhaben, die in Anwendungen, die von grundlegenden Timern bis hin zu erweiterten digitalen Systemen reichen.Das Vertrauen in historische Eingabedaten führt zu Komplexität.Beispielsweise hängt der Status eines Flip-Flop-Zustands von seiner aktuellen Eingabe und dem vorherigen Zustand ab, wodurch Timing und Synchronisation vorgenommen werden.Verzögerungen oder Fehlanpassungen können Fehler verursachen.Fehlerbehebung bei diesen Schaltkreisen beinhaltet häufig Simulationen und Testmethoden wie Beobachtungszustände und Manipulation von Eingaben, um Unstimmigkeiten zu finden.Eingabe-Output-Sequenzen und verwenden Sie Simulationssoftware, um das Schaltkreisverhalten im Laufe der Zeit zu analysieren und ihnen zu helfen, Fehler zu identifizieren und zu beheben.Wenn Sie die Wechselwirkung vergangener und gegenwärtiger Eingaben verstehen, stellen Sie sicher, dass die sequentielle Schaltkreise zuverlässig funktionieren.

Uhrprobleme: Sicherheitsgrad sicherstellen

Taktsignale fungieren als Herzschlag digitaler Systeme und gewährleisten eine präzise Synchronisation von Komponenten.Fehler wie Signalverlust, Drift (Frequenzverschiebungen) oder Jitter (Timing -Schwankungen) können den Vorgang stören, was zu Fehlern bei der Datenübertragung oder bei Systemabstürzen führt.Andere befassen sich mit diesen Problemen mit Redundanz (mehreren Taktquellen) und Überwachungstools, die frühe Anzeichen eines Fehlers erkennen.Das robuste Taktmanagement eignet sich gut für Systeme, die auf präzisen Timing stützen, wie Telekommunikation oder Automobilanwendungen.Proaktives Verwalten von Uhr -Signalen gewährleistet Zuverlässigkeit und Leistung.

Fehler zurücksetzen: Die Bedeutung zuverlässiger Zurücksetzen

Eine Reset -Funktion stellt die Systeme nach Fehlern in einen bekannten Zustand wieder her.Schwache Reset -Signale, die durch schlechte Konstruktion, unzureichende Leistung oder Störungen verursacht werden, können zu einer unzulässigen Initialisierung führen, was zu unberechenbarem Verhalten oder Abstürzen führt.Andere stärken die Zurücksetzen der Zuverlässigkeit durch Hinzufügen von Pull-up-Widerständen, das Reduzieren von Rauschen mit Entschlossenheitstechniken und das Testen von Zurücksetzen von Zurücksetzen unter Verwendung von Simulationen.Effektive Reset -Mechanismen sind gut für die Systemstabilität, um einen reibungslosen Betrieb zu gewährleisten und das Risiko eines Ausfalls in Anwendungen zu verringern.

Busfehler: Ursachen und Lösungen

Busfehler stören den Anweisungsfluss und Daten, der häufig auf Treiberprobleme (z. B. veraltete Software) oder fehlerhafte Hardware (z. B. Speicher oder Schnittstellen) erfolgt.Diese Fehler können schwerwiegende Konsequenzen haben, z. B. falsche medizinische Dosierungen oder Fehlfunktionen des Finanzsystems.Durch die Verhinderung von Busfehlern werden regelmäßige Treiberaktualisierungen, Hardware-Inspektionen und die Verwendung von Fehlerprüfmethoden wie Paritätsprüfungen verwendet.Diese Strategien tragen dazu bei, die Datenintegrität und die Systemzuverlässigkeit aufrechtzuerhalten, insbesondere in Umgebungen, in denen Fehler schwerwiegende Auswirkungen haben können.

Probleme unterbrechen: Verwaltung der Interrupt -Herausforderungen

Interrupts ermöglichen es Mikroprozessoren, Aufgaben zu priorisieren, aber Probleme wie falsche Signale (Zeilenadhäsion), Interferenz oder unsachgemäße Handhabung können die Programmausführung stören.Die Behebung dieser Probleme erfordert eine Abschirmung gegen Störungen, Entladungstechniken und die Verfeinerung von Protokollen durch Tests.Gut entwickelte Systeme erwarten Interrupt-Probleme, indem sie Fehlerprüfung, Redundanz und iterative Verbesserung verwenden.Dies gewährleistet auch unter herausfordernden Bedingungen eine zuverlässige Leistung, was die Bedeutung sorgfältiger Entwurf und Tests widerspiegelt.

Signalabbau: Aufrechterhaltung der Datenintegrität

Lange Parallelbusse sind mit Signalabbauproblemen wie dem Übersprechen (Interferenz zwischen Linien) und Rauschen aus Umgebungsfaktoren oder elektromagnetischen Interferenzen (EMI) ausgesetzt.Diese Probleme können zu Datenfehlern und Systemfehlern führen.Viele Kampfsignalabbau mit Abschirmung, differentieller Signalübertragung und sorgfältigem Design, z. B. Abstanddrähte oder kürzere Kabel.Das Verständnis und die Bewältigung dieser Herausforderungen gewährleistet eine zuverlässige Kommunikation in elektronischen Systemen, auch unter sich ändernden Bedingungen.

Inspektionsmethode

Bei der Reparatur von sequentiellen Logikschaltungen ist es wichtig, zunächst die Architektur und das Schaltungsdesign des Systems zu verstehen.Eine detaillierte Überprüfung der Fehler kann die Fehlerbehebung effizienter gestalten, indem potenzielle Probleme einschränken.In fortschrittlichen Systemen wie medizinischen Geräten können integrierte selbstdiagnostische Tools dazu beitragen, Probleme zu identifizieren und zu zeigen, wie Technologie die Wartungspraktiken verbessern kann.

Überprüfen Sie die Stromversorgung

Sequentielle Logikschaltungen beruhen häufig auf Netzteilen wie ± 5 V, ± 15 V oder ± 12 V.Fehler wie instabile Spannungen oder Kurzschaltkreise können Systemfehler verursachen, wie nicht reagieren oder ein unregelmäßiges Verhalten.Fehlerkondensatoren sind eine häufige Ursache für Kurzstrecken und können mit einem aktuellen Tracker erkannt werden.Wenn Sie ein Stromversorgungsleistungsprotokoll beibehalten, können Probleme vor dem Auftreten von Problemen vorhersagen.

Überprüfen Sie die Uhr

Taktschaltungen, die aus Quarzkristallen oder RC -Oszillatoren hergestellt werden, sorgen für ein präzises Timing.Quarzkristalle sind empfindlich und sollten sorgfältig inspiziert werden.Werkzeuge wie Oszilloskope oder Logiksonden können die Frequenz, Amplitude und Phase des Taktsignals messen, um Probleme zu identifizieren.Durch die Festlegung einer Grundlinie für das normale Taktverhalten kann das Erkennen von Anomalien erleichtert werden.

Überprüfen Sie den Bus

Überprüfen Sie die Pulsaktivität im Bus mit einer Logiksonde, um eine ordnungsgemäße Funktionalität zu gewährleisten.Wenn keine Aktivität gefunden wird, untersuchen Sie den Busfahrer und die Eingabesignale.Widerstandsmessungen können auch dazu beitragen, Busprobleme zu diagnostizieren.Durch die Aufbewahrung früherer Busversagen können nützliche Einblicke für die zukünftige Fehlerbehebung liefern.

Überprüfen Sie kritische Impulssignale

Kontrollsignale wie Reset, Aktivieren und Speicherlesung sollten mit Logiksonden oder Oszilloskopen überwacht werden.Gesunde Signale geben an, dass der integrierte Schaltkreis (IC) korrekt funktioniert, während Anomalien auf Programmstände oder andere Probleme hinweisen könnten.Das regelmäßige Dokumentieren von Signalverhalten kann dazu beitragen, wiederkehrende Probleme schneller zu diagnostizieren.

Überprüfen Sie die Schnittstelle

Lose oder falsch ausgerichtete Verbindungen können Leistungsprobleme verursachen.Reinigen und sicheres Verbinden von Schnittstellen können viele Fehler beheben.Externe Kommunikationsleitungen sind anfällig für elektromagnetische Interferenzen (EMI), die die Datenübertragung stören können.Abschirmung und Identifizierung von EMI -Quellen sind wirksame vorbeugende Maßnahmen.Durch die Verwendung einer Checkliste für Schnittstelleninspektionen wird eine gründliche Wartung gewährleistet.Die Aufrechterhaltung sequentieller Logikschaltungen erfordert sowohl technische als auch Lektionen.Die Anwendung von Best Practices und Lernen aus früheren Reparaturen kann die Zuverlässigkeit und Effizienz bei der Fehlerbehebung dieser Systeme verbessern.
