Schiebeschalter-Anleitung: Funktionsweise, Typen und Schaltungsanwendungen

In diesem Artikel erfahren Sie, was ein Schiebeschalter ist und wie er zur Steuerung des Stromflusses in einem Stromkreis verwendet wird.Sie werden sein Symbol, seinen inneren Aufbau und sein Funktionsprinzip verstehen.Sie werden außerdem die verschiedenen Arten von Schiebeschaltern, ihre elektrischen Spezifikationen, Vorteile, Einschränkungen und häufigen Anwendungen kennenlernen.Darüber hinaus erfahren Sie, wie Schiebeschalter im Vergleich zu Kipp- und Paddelschaltern abschneiden und wie Sie den richtigen Schalter für eine Schaltung auswählen.

Katalog

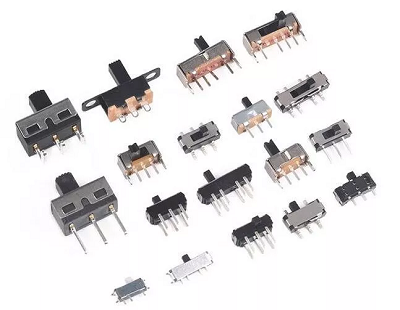

Abbildung 1. Schiebeschalter

Was ist ein Schiebeschalter?

Ein Schiebeschalter ist ein kleiner manueller elektromechanischer Schalter, der zur Steuerung des elektrischen Stromflusses in einem Stromkreis verwendet wird.Dabei wird ein kleiner Schieberegler von einer Position in eine andere bewegt, um einen Stromkreis ein- oder auszuschalten oder seine Verbindung zu ändern.Schiebeschalter werden häufig in elektronischen Geräten, Leiterplatten und Bedienfeldern verwendet, da sie kompakt und einfach zu bedienen sind.Sie ermöglichen die manuelle Aktivierung oder Deaktivierung der Stromversorgung durch eine einfache Schiebebewegung.Aufgrund ihrer Zuverlässigkeit und ihres einfachen Designs werden Schiebeschalter häufig in der Unterhaltungselektronik, Leistungssteuerungen und kleinen elektronischen Modulen eingesetzt.

Symbol eines Schiebeschalters

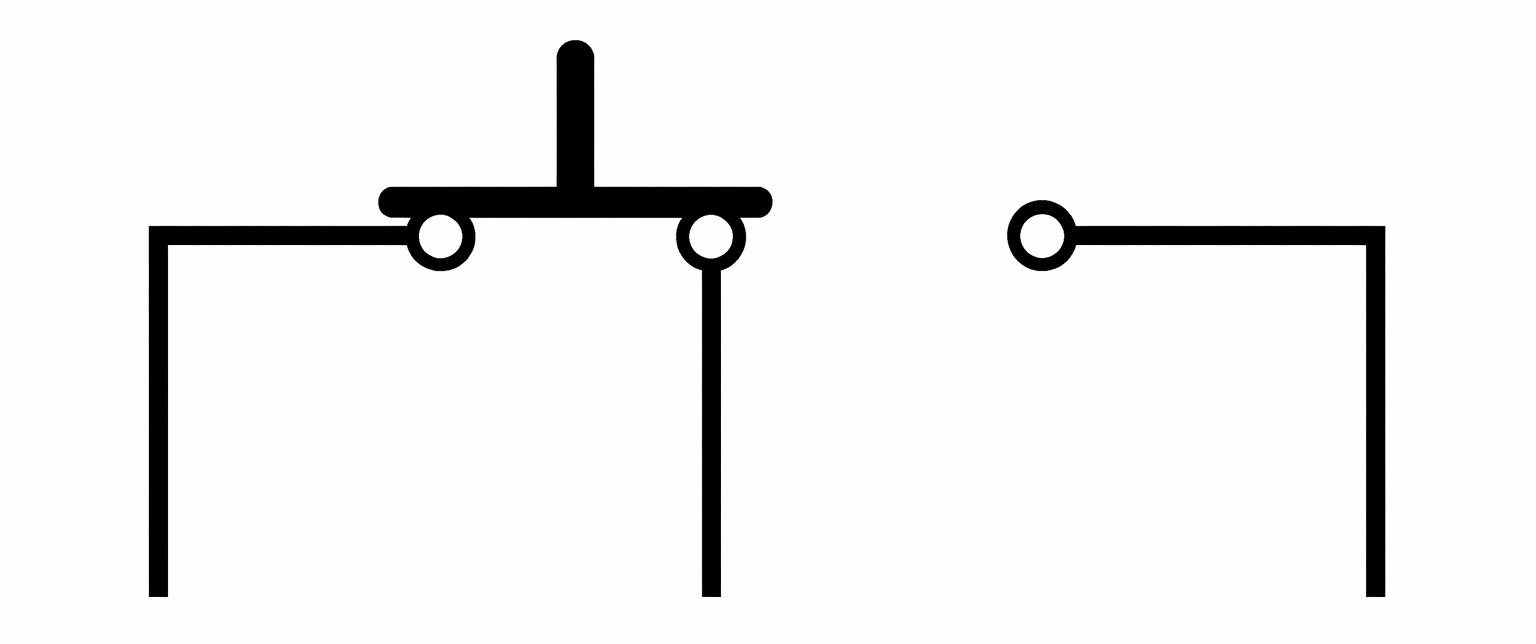

Abbildung 2. Schiebeschaltersymbol

In elektrischen Schaltplänen stellt ein Schiebeschaltersymbol das Schaltgerät dar, das zum Öffnen oder Schließen eines Stromkreises verwendet wird.Das Symbol besteht typischerweise aus festen Verbindungspunkten und einer beweglichen Linie, die den Schaltpfad zwischen den Anschlüssen anzeigt.Dieses Diagramm hilft uns zu verstehen, wie der Schalter verschiedene Teile eines Stromkreises verbindet.Das genaue Symbol kann je nach der im Diagramm gezeigten Schalterkonfiguration geringfügig variieren.Durch die Verwendung standardmäßiger Schaltplansymbole wird sichergestellt, dass Schaltpläne während des Elektronikdesigns und der Fehlerbehebung klar, konsistent und leicht zu interpretieren sind.

Konstruktion eines Schiebeschalters

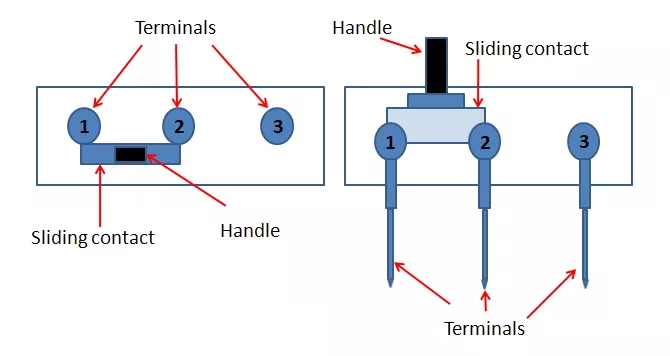

Abbildung 3. Aufbau eines Schiebeschalters

• Griff (Schieber)

Der Griff ist der äußere Teil des Schiebeschalters, der mit einem Finger bewegt wird.Um eine sichere manuelle Bedienung zu gewährleisten, besteht es meist aus Kunststoff oder einem langlebigen Isoliermaterial.Der Griff bewegt sich horizontal entlang einer festen Bahn, um die internen Kontakte im Schalter neu zu positionieren.

• Schleifkontakt (beweglicher Kontakt)

Der Schleifkontakt ist das bewegliche leitfähige Teil, das am Schiebemechanismus befestigt ist.Es besteht normalerweise aus Metall, um einen guten elektrischen Kontakt zwischen den Anschlüssen zu gewährleisten.Diese Komponente bewegt sich physisch über verschiedene Kontaktpunkte, wenn der Schieber bewegt wird.

• Terminals

Anschlüsse sind die Metallstifte, die den Schiebeschalter mit einem Stromkreis verbinden.Sie ragen aus dem Schaltergehäuse heraus, sodass sie auf eine Leiterplatte (PCB) gelötet werden können.Jeder Anschluss fungiert als Verbindungspunkt zwischen dem Schalter und der externen Verkabelung des Stromkreises.

• Wohnen

Das Gehäuse ist das äußere Gehäuse, das die internen Komponenten des Schiebeschalters umschließt und schützt.Es besteht üblicherweise aus Kunststoff oder Metall, um mechanische Festigkeit und Isolierung zu gewährleisten.Das Gehäuse hält die inneren Teile ausgerichtet und schützt sie vor Staub, Beschädigung und äußeren Störungen.

Funktionsprinzip eines Schiebeschalters

Das Funktionsprinzip eines Schiebeschalters basiert auf der Bewegung eines Schiebebetätigers, der die Verbindung zwischen internen Kontakten verändert.Wenn Sie den Schieber zur Seite schieben, richtet sich der interne Kontakt an einem bestimmten Anschluss im Schalter aus.Diese Ausrichtung vervollständigt je nach Schalterstellung entweder den elektrischen Pfad oder unterbricht die Verbindung.Wenn der Kontakt zwei Anschlüsse überbrückt, kann elektrischer Strom durch den Stromkreis fließen.Wenn sich der Schieber vom Kontaktpunkt entfernt, wird der Stromkreis unterbrochen und der Stromfluss hört auf.Durch diese einfache Schiebebewegung kann der Schalter den elektrischen Zustand eines Stromkreises manuell steuern.Aufgrund dieses unkomplizierten Mechanismus ermöglichen Schiebeschalter in vielen elektronischen Systemen eine zuverlässige manuelle Steuerung.

Arten von Schiebeschaltern

SPDT-Schiebeschalter

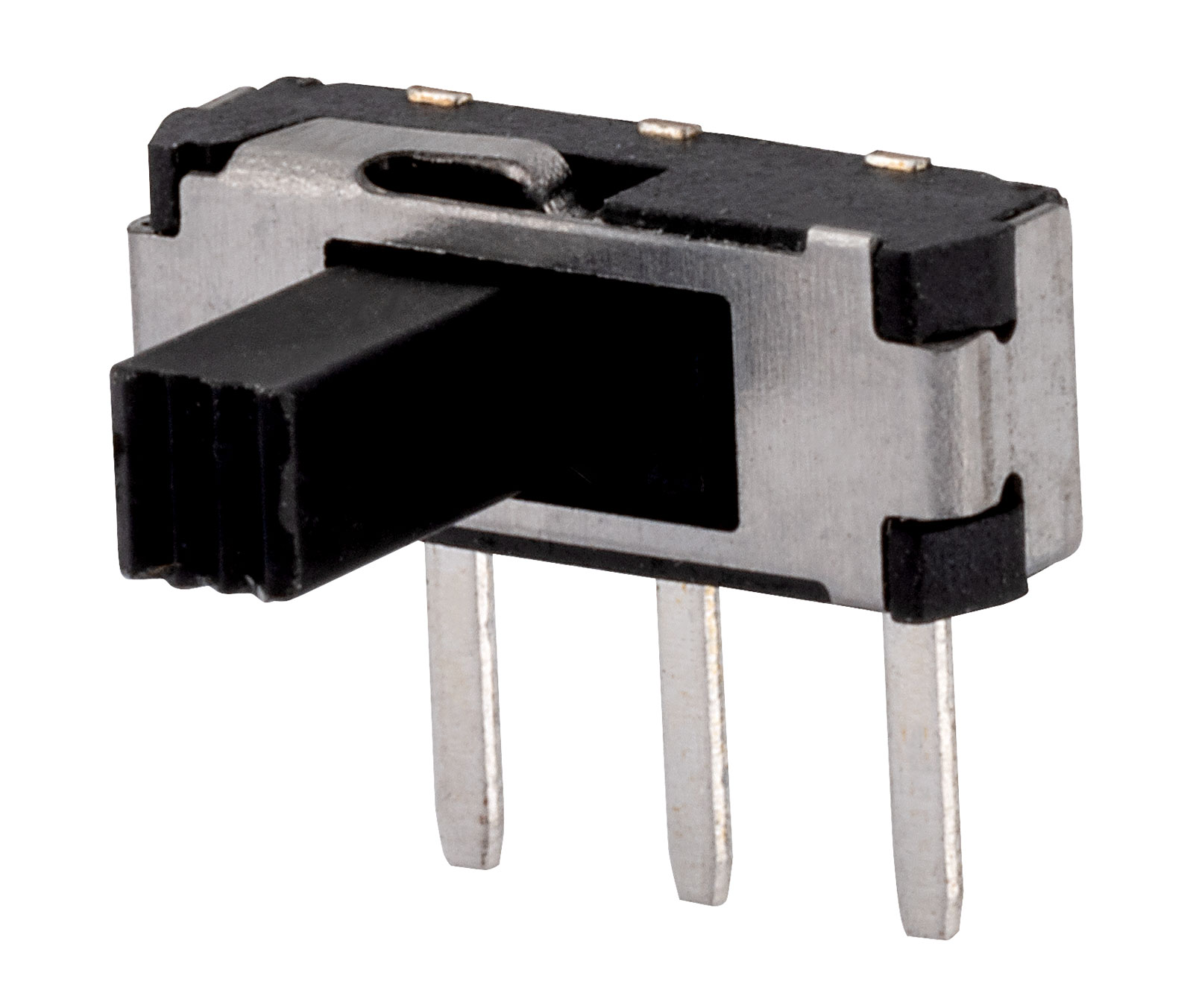

Abbildung 4. SPDT-Schiebeschalter

Ein SPDT-Schiebeschalter (Single Pole Double Throw) ist ein Schalter, der einen Eingangsanschluss mit einem von zwei möglichen Ausgangsanschlüssen verbindet.Es enthält einen einzigen beweglichen Kontakt, der zwischen zwei verschiedenen Verbindungspunkten gleiten kann.Wenn sich der Schieberegler in eine Position bewegt, wird der Eingangsanschluss mit dem ersten Ausgangsanschluss verbunden.Wenn sich der Schieberegler auf die andere Seite bewegt, wechselt die Verbindung zum zweiten Ausgangsanschluss.Durch diesen Schaltvorgang kann ein einzelner Stromkreispfad zwischen zwei verschiedenen elektrischen Leitungen umgeleitet werden.Das in der Abbildung gezeigte Design veranschaulicht, wie der Schiebeaktuator bei seiner Bewegung die Verbindung zwischen den Anschlüssen verändert.Aufgrund dieser einfachen Schaltanordnung werden SPDT-Schiebeschalter häufig für die grundlegende Signal- oder Schaltkreisauswahl verwendet.

SPST-Schiebeschalter

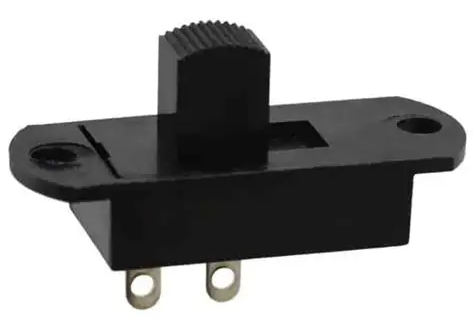

Abbildung 5. SPST-Schiebeschalter

Ein SPST-Schiebeschalter (Single Pole Single Throw) ist der einfachste Schiebeschaltertyp, der zur Steuerung eines einzelnen Stromkreises verwendet wird.Es verfügt über einen Eingangsanschluss und einen Ausgangsanschluss, die durch Schieben entweder verbunden oder getrennt werden.Wenn der Schieber in die EIN-Position bewegt wird, verbindet der interne Kontakt die beiden Anschlüsse miteinander.Wenn sich der Schieber in die AUS-Position bewegt, trennt sich der Kontakt und der elektrische Pfad wird unterbrochen.Dieser einfache Mechanismus dient als grundlegende EIN/AUS-Steuerung für elektrischen Strom.Die in der Abbildung gezeigte Struktur zeigt, wie der Schieberegler zwischen zwei Positionen wechselt, um die Verbindung zu steuern.Aufgrund seiner Einfachheit wird der SPST-Schiebeschalter häufig für einfache Leistungsschaltfunktionen verwendet.

DPST-Schiebeschalter

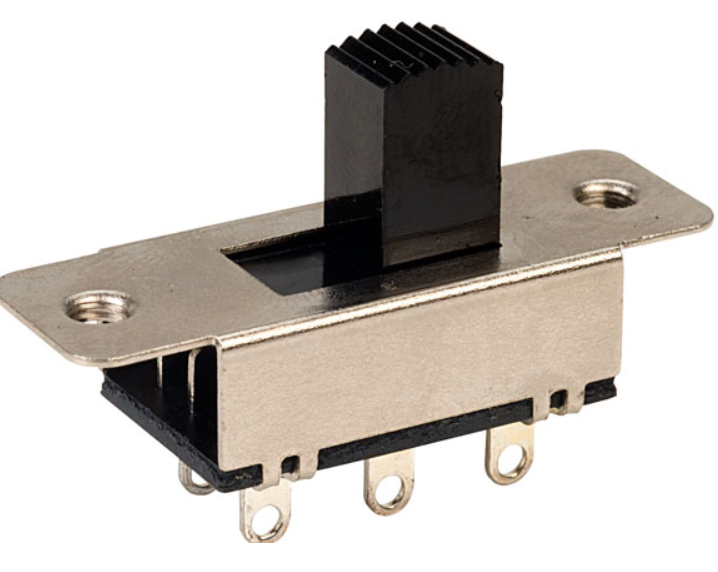

Abbildung 6. DPST-Schiebeschalter

Ein DPST-Schiebeschalter (Double Pole Single Throw) dient zur gleichzeitigen Steuerung zweier unabhängiger Schaltkreise mit einer einzigen Schiebebewegung.Es enthält zwei separate interne Schaltpfade, die sich bei Betätigung des Schiebers gemeinsam bewegen.Wenn der Schieber in die EIN-Position geschoben wird, werden beide Stromkreise gleichzeitig verbunden.Beim Bewegen in die OFF-Position werden beide Anschlüsse gleichzeitig geöffnet.Diese Konstruktion ermöglicht das gemeinsame Schalten zweier elektrischer Leitungen mit einer einzigen manuellen Steuerung.Die in der Abbildung dargestellte Konfiguration spiegelt wider, wie sich eine Schiebebewegung auf zwei interne Schaltpfade auswirkt.DPST-Schiebeschalter werden üblicherweise verwendet, wenn zwei Stromkreise gemeinsam und synchronisiert gesteuert werden müssen.

DPDT-Schiebeschalter

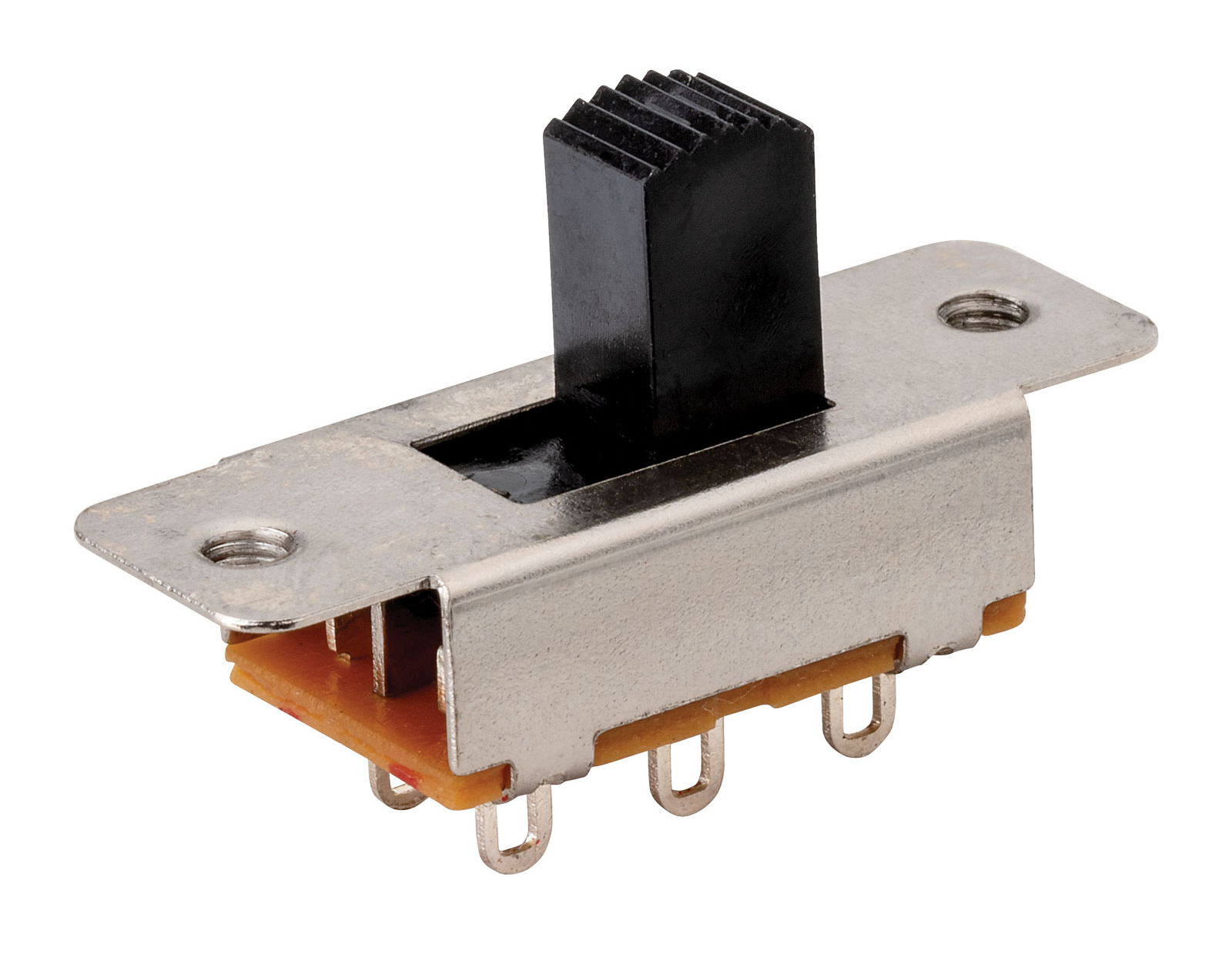

Abbildung 7. DPDT-Schiebeschalter

Ein DPDT-Schiebeschalter (Double Pole Double Throw) ist ein Schaltgerät, das zwei separate Stromkreise steuern und jeden zwischen zwei verschiedenen Ausgangspfaden umschalten kann.Es enthält zwei Pole mit jeweils zwei möglichen Anschlusspunkten.Bei der Bewegung des Schiebers ändern beide Stromkreise gleichzeitig ihre Anschlusspositionen.Dadurch kann jeder Stromkreis je nach Schieberposition zwischen zwei verschiedenen Anschlusspfaden wechseln.Die in der Abbildung dargestellte Schaltstruktur zeigt, wie mehrere Terminals angeordnet sind, um diese doppelte Schaltfunktion zu unterstützen.Aufgrund dieser Fähigkeit bietet ein DPDT-Schiebeschalter eine flexible Schaltsteuerung für Schaltkreise, die zwei gleichzeitige Verbindungsänderungen erfordern.

Elektrische Spezifikationen von Schiebeschaltern

Parameter	Spezifikation
Nennspannung	12 V – 50 V DC typischer Nennwert für kleine PCB-Schiebeschalter
Aktuelle Bewertung	0,3 A – 3 A je nach Schaltergröße und Kontaktausführung
Kontaktwiderstand	≤ 20 mΩ typisch, wenn die Kontakte geschlossen sind
Isolationswiderstand	≥ 100 MΩ bei 500 V DC
Spannungsfestigkeit	500 V – 1000 V AC für 1 Minute zwischen den Klemmen
Betriebstemperaturbereich	-20 °C bis +85 °C typischer Betriebsbereich
Mechanisches Leben	10.000 – 50.000 Schaltzyklen
Elektrisches Leben	5.000 – 10.000 Schaltzyklen unter Nennlast
Terminaltyp	Leiterplatten-Durchsteckstifte oder Lötfahnenanschlüsse
Kontaktmaterial	Kontakte aus versilberter Kupferlegierung oder Messing
Kontaktbewertung	0,3 A bei 50 V DC oder 3 A bei 12 V DC (übliche Nennwerte)
Schaltkraft	100 gf – 300 gf Schieberbetätigungskraft
Reisedistanz	2 mm – 4 mm Schiebebewegung zwischen den Positionen
Isoliermaterial	Hochtemperatur-Thermoplast (UL94 V-0-zertifiziert)
Klemmenabstand	2,54 mm – 5,08 mm Standard-Leiterplattenabstand

Vorteile und Einschränkungen von Schiebeschaltern

Schiebeschalter werden in elektronischen Schaltkreisen verwendet, weil sie einfach, kostengünstig und benutzerfreundlich sind, aber auch einige Einschränkungen aufweisen.

Vorteile von Schiebeschaltern

• Durch die einfache manuelle Steuerung sind Schiebeschalter in vielen elektronischen Geräten einfach zu bedienen.

• Aufgrund ihrer kompakten Größe passen sie problemlos auf kleine Leiterplatten und tragbare Geräte.

• Niedrige Herstellungskosten machen sie für elektronische Großserienprodukte wirtschaftlich.

• Klare EIN/AUS-Position sorgt für sichtbaren Schaltstatus.

• Zuverlässige mechanische Struktur sorgt für stabile Schaltleistung in Grundschaltungen.

• Einfache Installation auf Leiterplatten mit Standard-Lötanschlüssen.

Einschränkungen von Schiebeschaltern

• Mechanische Kontakte können nach vielen Schaltzyklen verschleißen.

• Begrenzte Schaltgeschwindigkeit im Vergleich zu elektronischen oder Halbleiterschaltern.

• Die geringe Größe kann bei bestimmten Designs die manuelle Bedienung erschweren.

• Nicht geeignet für Schaltanwendungen mit hoher Leistung oder hohem Strom.

• Die Einwirkung von Staub oder Feuchtigkeit kann die langfristige Schaltzuverlässigkeit beeinträchtigen.

Anwendungen von Schiebeschaltern

1. Unterhaltungselektronik

Schiebeschalter werden häufig in kleinen Unterhaltungselektronikgeräten wie Radios, Lautsprechern und elektronischen Geräten verwendet.Sie ermöglichen die manuelle Steuerung von Strom oder Grundfunktionen durch eine einfache Schiebebewegung.Aufgrund ihrer kompakten Größe eignen sie sich ideal für Geräte mit begrenztem Innenraum.

2. Tragbare elektronische Geräte

Viele tragbare Geräte verwenden Schiebeschalter zur Leistungssteuerung oder Modusauswahl.Beispiele hierfür sind tragbare Elektronikgeräte, batteriebetriebene Module und kleine Kommunikationsgeräte.Der Schalter bietet eine eindeutige physische Position, die anzeigt, ob das Gerät EIN oder AUS ist.

3. Elektronisches Spielzeug

Schiebeschalter werden häufig in batteriebetriebenen Spielzeugen verwendet, um die Stromversorgung zu steuern oder Ton- und Lichtfunktionen zu aktivieren.Sie bieten eine einfache und langlebige Schaltlösung, die für den wiederholten manuellen Gebrauch geeignet ist.Aufgrund ihrer geringen Größe passen sie auch gut in kompakte Spielzeuggehäuse.

4. Bedienfelder

Industrielle oder elektronische Schalttafeln enthalten manchmal Schiebeschalter zur Auswahl von Betriebsmodi oder zur Aktivierung bestimmter Funktionen.Der Schalter bietet eine klare und direkte Möglichkeit, Einstellungen manuell zu ändern.Die unkomplizierte Bedienung erleichtert die Steuerung der Geräte.

5. DIY-Elektronik und Prototyping

Schiebeschalter werden häufig in Elektronikprojekten, Prototyping-Boards und Entwicklungskits verwendet.Sie ermöglichen die manuelle Steuerung des Schaltkreiszustands während des Testens und Experimentierens.Aufgrund ihrer einfachen Struktur lassen sie sich leicht in kundenspezifische elektronische Designs integrieren.

6. Batterieauswahlschaltungen

Einige elektronische Systeme verwenden Schiebeschalter, um Batteriequellen innerhalb eines Stromkreises zu verbinden oder zu trennen.Dies ermöglicht die manuelle Verwaltung der Stromquellen in kleinen elektronischen Geräten.Die Schiebefunktion bietet eine einfache Möglichkeit, die Verbindung zwischen Stromleitungen zu steuern.

Schiebeschalter vs. Kippschalter vs. Paddelschalter

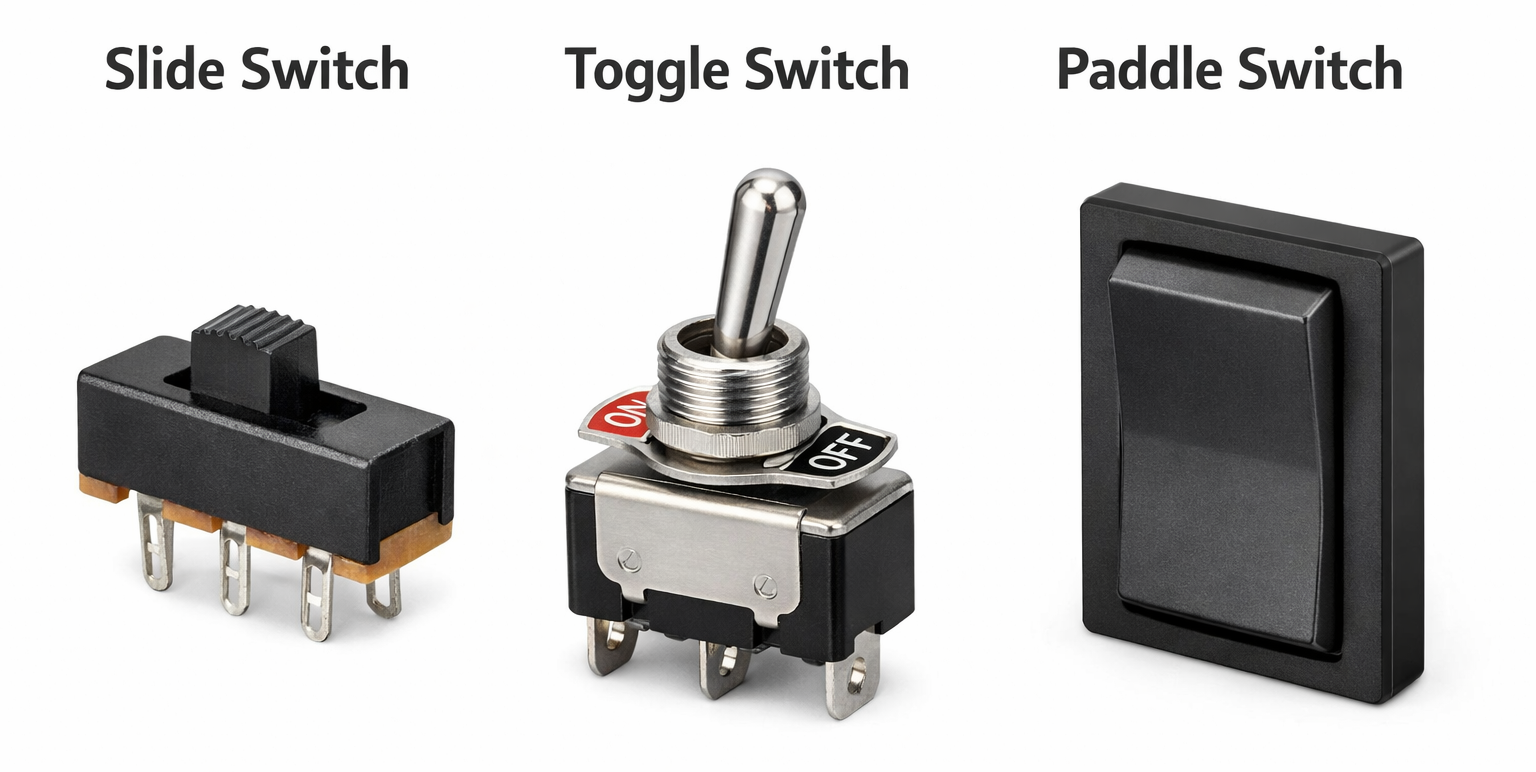

Abbildung 8. Schiebeschalter vs. Kippschalter vs. Paddelschalter

Funktion	Schiebeschalter	Kippschalter	Paddelschalter
Betriebsmethode	Gleitende Bewegung	Hebelbewegung	Drücken einer flachen Paddeloberfläche
Benutzerinteraktion	Schieben Sie nach links oder rechts	Hebel nach oben oder unten klappen	Drücken Sie das Paddel
Mechanisches Design	Kompakter Linearschlitten	Hebelbasierter Aktuator	Großer flacher Aktuator
Montageart	Leiterplatten- oder Schalttafelmontage	Panelmontage	Wand- oder Panelmontage
Größe	Klein und kompakt	Mittlere Größe	Größeres Design
Visuelle Positionsanzeige	Schieberposition löschen	Die Hebelrichtung gibt den Zustand an	Die Paddelposition zeigt den Zustand an
Typische Kontrolle	Einfache Schaltungssteuerung	Schaltkreissteuerung	Leistungssteuerung für Beleuchtung
Einfache Bedienung	Einfache Schiebebewegung	Erfordert das Umlegen des Hebels	Einfache Bedienung durch Drücken
Installation	Wird oft auf die Leiterplatte gelötet	Durch Loch in der Platte montiert	In Wandplatten eingebaut
Geräteintegration	Wird in elektronischen Geräten verwendet	Wird in Gerätetafeln verwendet	Wird in Raumsteuerungssystemen verwendet
Kontrollpräzision	Geeignet für kleine Stromkreise	Geeignet für verschiedene Stromkreise	Konzipiert für die manuelle Raumsteuerung
Haltbarkeit	Mäßige mechanische Lebensdauer	Im Allgemeinen starke mechanische Lebensdauer	Entwickelt für den häufigen manuellen Gebrauch
Stil wechseln	Lineare Schaltbewegung	Drehhebelbewegung	Druckbasiertes Umschalten
Typische Umgebung	Elektronik und Kleingeräte	Industrie- oder Gerätetafeln	Wohn- oder Gebäudekontrolle
Visuelles Design	Minimal und kompakt	Mechanisch und exponiert	Moderne und flache Oberfläche

Wie wählt man den richtigen Schiebeschalter aus?

1. Bestimmen Sie die elektrische Nennleistung

Der erste Schritt besteht darin, die erforderlichen Spannungs- und Strompegel des Stromkreises zu überprüfen, in dem der Schalter verwendet wird.Der ausgewählte Schiebeschalter muss über elektrische Nennwerte verfügen, die diese Werte sicher unterstützen.Die Wahl eines Schalters mit geeigneter Nennleistung trägt dazu bei, Überhitzung zu verhindern und einen stabilen Stromkreisbetrieb sicherzustellen.

2. Wählen Sie den richtigen Montagetyp

Schiebeschalter sind in verschiedenen Montagearten wie Leiterplattenmontage oder Schalttafelmontage erhältlich.Die Montageart sollte zum mechanischen Aufbau des Gerätes bzw. der Platine passen.Durch die richtige Montage ist gewährleistet, dass der Schalter sicher sitzt und im Betrieb zuverlässig funktioniert.

3. Berücksichtigen Sie die Größe und die Abmessungen des Schalters

Die physikalische Größe des Schiebeschalters muss zum verfügbaren Platz im Gerät passen.Sie sollten die Schalterabmessungen, den Klemmenabstand und den Schiebewegweg überprüfen.Ein richtig dimensionierter Schalter sorgt für eine reibungslose Installation und eine komfortable Bedienung.

4. Überprüfen Sie die erforderliche Anzahl an Stangen und Würfen

Unterschiedliche Schiebeschalterkonfigurationen bieten unterschiedliche Anschlussmöglichkeiten für Stromkreise.Die erforderliche Stangen- und Wurfanordnung sollte mit der beabsichtigten Steuerfunktion des Schaltkreises übereinstimmen.Durch die Wahl der richtigen Konfiguration wird sichergestellt, dass der Switch die gewünschte Schaltaufgabe erfüllt.

5. Bewerten Sie die Haltbarkeit und die mechanische Lebensdauer

Die mechanische Lebensdauer gibt an, wie viele Schaltzyklen der Schiebeschalter ausführen kann, bevor Verschleiß auftritt.Geräte, die häufiges Schalten erfordern, sollten Schalter verwenden, die auf eine längere mechanische Lebensdauer ausgelegt sind.Dies trägt dazu bei, die zuverlässige Leistung auch bei längerer Nutzung aufrechtzuerhalten.

6. Berücksichtigen Sie die Umgebungsbedingungen

Umgebungsfaktoren wie Temperatur, Luftfeuchtigkeit und Staub können die Leistung des Schalters beeinträchtigen.Die Auswahl eines Schalters, der für die erwartete Betriebsumgebung ausgelegt ist, verbessert die langfristige Zuverlässigkeit.Dies ist besonders wichtig für Geräte, die unter rauen Bedingungen oder im Freien eingesetzt werden.

Fazit

Schiebeschalter sind einfache und zuverlässige Geräte zur Steuerung von Stromkreisen durch eine Schiebebewegung.Aufgrund ihrer geringen Größe, geringen Kosten und einfachen Bedienung sind sie in vielen elektronischen Geräten und Leiterplatten weit verbreitet.Das Verständnis ihrer Teile, Funktionsprinzipien, Typen und Spezifikationen hilft bei der Auswahl des richtigen Schalters für einen Stromkreis.Die Auswahl des richtigen Schiebeschalters basierend auf elektrischer Nennleistung, Größe und Konfiguration gewährleistet eine sichere und effektive Stromkreissteuerung.
