Square Quad Flat Package (QFP) -Technologie: Design, Anwendungen und Herausforderungen

In diesem Leitfaden werden die QFP -Technologie (Quadrat Quad Flat Package) untersucht, eine wichtige Innovation in der integrierten Schaltkreisverpackung.Der QFP ist für seine dünnen Stifte und hohen Stiftzähler bekannt und wird zur Erstellung kompakter, zuverlässiger CPUs benötigt.Es wird in groß angelegten Schaltungen häufig eingesetzt und unterstützt die Miniaturisierung der Geräte und verbessert die Funktionalität und Effizienz.Durch die nahtlose Arbeit mit Surface Mount Technology (SMT) ermöglicht QFP eine schnellere Produktion und eine stärkere Zuverlässigkeit in der modernen Elektronik.

Katalog

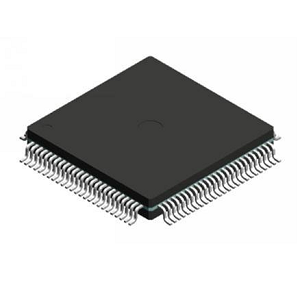

Definition

QFP oder Quad-Flat-Paket bezeichnet ein kompaktes, quadratisches, flaches Paket, das vorwiegend in elektronischen Komponenten verwendet wird.In den frühen Tagen des Grafikkartendesigns waren QFPs eine häufige Wahl und lieferten eine zuverlässige Methode zur Montage integrierter Schaltungen.Als sich die Technologie weiterentwickelte, insbesondere mit der Entstehung von Hochgeschwindigkeitsanwendungen, die 4 Ns übertrafen, umfasste die Branche allmählich effizientere Verpackungslösungen wie TSOP-II und BGA.Dieser Übergang ergibt sich aus einem kollektiven Wunsch nach verbesserter Leistung und verbesserten Fertigungsfähigkeiten.QFPS verfügt über ein unverwechselbares Design mit Stiften, die von allen vier Seiten hervorgehen, was nicht nur bei der einfachen Identifizierung hilft, sondern auch den Lötprozess während der Montage vereinfacht.Während dieses Design Vorteile in verschiedenen Kontexten bietet, werden auch Herausforderungen im Zusammenhang mit Raumeffizienz und thermischem Management eingeführt.Wenn die Nachfrage nach kompakten und leistungsstarken elektronischen Geräten wächst, werden die Einschränkungen von QFPs immer deutlicher.

Einführung

Das Quad Flat-Paket (QFP) ist eine wichtige Entwicklung in der Oberflächenmontechnologie und bietet ein kompaktes Design mit Leitungen, die wie Möwenflügel geformt sind.Dieses Design vereinfacht die Baugruppe und optimiert Platz auf gedruckten Leiterplatten (PCBs).QFPs bestehen aus Keramik, Metall oder Kunststoff, wobei Kunststoff aufgrund seiner Kosteneffizienz und einfachsten Produktion die häufigste Wahl ist.Sofern nicht anders angegeben, gehen die meisten Verweise auf QFPs aus der Kunststoffversion.QFPs werden in verschiedenen Anwendungen häufig verwendet, darunter digitale Schaltungen wie Mikroprozessoren und Anzeigetreiber sowie analoge Schaltungen wie Video -Rekorder und Audioprozessoren.Sie sind in verschiedenen Spezifikationen erhältlich, wobei die Blei -Stellplätze von 1,0 mm und 0,3 mm und eine maximale Stiftzahl von 304 bei einem Platz von 0,65 mm liegen.In Japan werden QFPs mit einem Bleiabstand von weniger als 0,65 mm als QFP (FP) klassifiziert, um eine Präzision bei der Benennung zu gewährleisten.

Diese Pakete werden durch Dicke in drei Haupttypen kategorisiert: Standard-QFPs (2,0–3,6 mm), LQFPS (Low-Profile-QFPs, 1,4 mm) und TQFPs (dünne QFPs, 1,0 mm).Zusätzliche Begriffe wie SQFP oder VQFP werden manchmal für den Abstand von 0,5 mm verwendet, obwohl dies Verwirrung verursachen kann, was die Notwendigkeit klarer und konsequenter Namenskonventionen innerhalb der Branche hervorhebt.Eine große Herausforderung bei QFPS ist das Risiko einer Bleibiegung, wenn der Stiftabstand weniger als 0,65 mm beträgt.Dieses Problem kann das Löten komplizieren und die Produktzuverlässigkeit verringern.Um dies zu beheben, wurden verbesserte Versionen wie BQFP (Bend-resistentes QFP) und GQFP (Gold QFP) eingeführt.Mehrschichtige Keramik-QFPs werden auch für hochzuverständliche Anwendungen immer beliebter, was die wachsende Nachfrage nach Haltbarkeit und Leistung widerspiegelt.

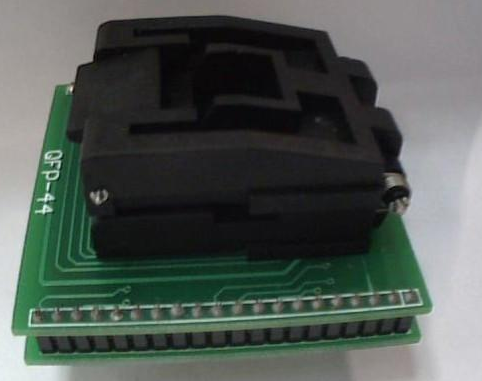

Form

QFP-Komponenten (Quad-Flat-Paket), die durch ihre hohe Pin-Anzahl und kompaktes Design gekennzeichnet sind, sind für verschiedene elektronische Anwendungen wie Hochfrequenzschaltungen, Mikroprozessoren, Audiosysteme und Stromkreise wichtig.Ihre Form verbessert die Signalintegrität, reduziert die Interferenz und optimiert die Raumnutzung und macht sie sehr vielseitig.Effektive Wärmeverwaltung und Materialauswahl sind wichtige Konstruktionsüberlegungen, die Leistung und Zuverlässigkeit sicherstellen.Viele verwenden häufig Prototyping- und Simulationstools, um die Herausforderungen bei der Implementierung zu befriedigen.Mit dem Fortschritt der Technologie entwickeln sich QFP -Pakete zu Innovationen wie eingebetteten passiven Komponenten, die sich an Trends zur Miniaturisierung und Integration ausrichten.Diese Funktionen machen QFP -Pakete in modernen elektronischen Systemen hervorragend.

Wartung

Häufige Probleme

Die Biegung von QFP -Leads (Quad -Flat -Paket) ist eine wiederkehrende Herausforderung in Komponenten, die 28 mm oder größer messen.Diese Situation kompliziert den Montageprozess und kann zu funktionellen Ausfällen führen, wenn sie nicht mit Sorgfalt behandelt werden.Die Häufigkeit dieses Problems zeigt, wie wichtig es ist, die verschiedenen Faktoren zu verstehen, die zur Verformung von LEAD beitragen, einschließlich Handhabungstechniken, Speicherbedingungen und Umwelteinflüssen.

Reparaturtechniken

Schulungsbetreiber zur Behandlung von Komponenten mit einer sanften Note sind gut, um Bleischäden zu reduzieren.Techniken wie Zehenanpassung und Coplanaritätsprüfungen sind ein wesentlicher Bestandteil der Sicherstellung, dass die Leads nicht nur geradet, sondern auch korrekt positioniert sind, um eine optimale Leistung zu erzielen.Die Betreiber müssen bei der Reparatur zusätzliche Biegung minimieren, da die Anwendung übermäßiger Kraft zu dauerhaften Schäden führen kann.Einige Anpassungen erfordern möglicherweise die Neupositionierung individueller Leads, wodurch die Notwendigkeit eines sorgfältigen Ansatzes betont wird, um eine übermäßige Verformung zu verhindern.Ein systematisches Reparaturprotokoll kann die Langlebigkeit und Zuverlässigkeit der Komponenten verbessern.

Vereinfachte Reparaturmethode

Eine praktische Reparaturmethode beinhaltet die Verwendung von Zinnabsorbing-Draht.Durch das Falten des Drahtes, um eine glatte Mittellinie zu erzeugen, können die Bediener das Kolosum effektiv anwenden und das Lötmittel schmelzen.Diese Technik ermöglicht eine präzise Chipausrichtung, gefolgt von diagonalem Löten, um sie an Ort und Stelle zu sichern.Das sequentielle Schweißen der Stifte sorgt für eine gründliche Verbindung, die für die Leistung der Baugruppe wichtig ist.In Fällen, in denen eine Chipentfernung erforderlich ist, kann ein ähnlicher Ansatz gewählt werden, wenn auch ohne Lötentsorption.Die Verwendung eines dünnen Eisendrahtes kann die Ablösung der Chip erleichtern, indem sie zwischen die Stifte und das Paket schieben, wodurch die Notwendigkeit der Finesse bei elektronischen Reparaturen hervorgehoben wird.

Spezifische Betriebsschritte

Bei der Behandlung von QFP -Lead -Reparaturen ist es erforderlich, um zunächst die Rettbarkeit der Komponente zu bewerten.Nicht jeder beschädigte Teil kann wiederhergestellt werden, und übermäßig gebogene Stifte können während der Anpassung brechen, was zu weiteren Komplikationen führt.Operationen sollten auf einer antistatischen Workbench durchgeführt werden, die mit ausreichender Beleuchtung und Vergrößerung ausgestattet ist, um Präzision zu gewährleisten.Die Verwendung von Vorlagen hilft stark bei der Ausrichtung von Stiften und stellt sicher, dass sie genau in ihre ausgewiesenen Räume passen.Diese Vorlagen dienen als unschätzbare Werkzeuge zur Überprüfung der Pin-Ausrichtung und der Koplanarität, die für die Aufrechterhaltung hochwertiger Montagestandards wichtig sind.Durch die Einbeziehung dieser Praktiken wird nicht nur die Qualität von Reparaturen erhöht, sondern auch eine Kultur der Fleiß und Präzision unter den Betreibern fördert.

Leistungsvergleich

Die elektrische Leistung von QFPS ist durch ihre Bleirahmenstruktur begrenzt, die die Flexibilität des Designs einschränkt und die Widerstands- und Verkabelungsdichte mit dem Wachstum der Bleizahlen erhöhen kann.Im Gegensatz dazu bieten BGA-Pakete, insbesondere PBGAs mit ihrem mehrschichtigen Design, eine überlegene Leistung für Hochfrequenzanwendungen, indem sie das Rauschen reduzieren und die Leistungsstabilität verbessern.BGAs übertreffen auch die Zuverlässigkeit des thermischen Managements, der Signalintegrität und der Montagezuverlässigkeit aufgrund ihrer reduzierten Coplanaritätsfehler.Herausforderungen wie die gemeinsame Unsichtbarkeit nach der Versammlung erfordern jedoch fortschrittliche Inspektionsmethoden wie Infrarot -Techniken, um die Qualität zu gewährleisten.Während QFPs für einfachere Projekte ausreichen können, machen die Entwurfsflexibilität und die Leistungsvorteile von BGAs sie häufig zur besseren Wahl für hochdarstellende, kompakte und effiziente Elektronik, um die Zuverlässigkeit und Funktionalität der Geräte zu optimieren.
