Die vollständige Anleitung zu elektronischen Komponentenschematymbole

In diesem Leitfaden erklärt, welche schematischen Symbole sind und wie sie verwendet werden, um elektronische Komponenten in Schaltplänen anzuzeigen.Sie erfahren verschiedene Arten von Symbolen für Stromquellen, Widerstände, Kondensatoren, Transistoren, Motoren, Lautsprecher und vieles mehr.Es deckt auch die Standardregeln (wie IEC, ANSI und IPC) ab, die diese Symbole auf der ganzen Welt gleich machen.Unabhängig davon, ob Sie Elektronik reparieren, aufbauen oder etwas über Lernen lernen, können Sie diese Symbole leichter verstehen.

Katalog

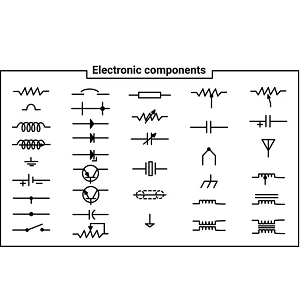

Was ist ein schematisches Symbol für elektronische Komponenten?

Schematische Symbole sind vereinfachte visuelle Darstellungen, die in elektronischen Schaltungsdiagrammen verwendet werden.Anstatt das physische Erscheinungsbild von Komponenten zu zeigen, veranschaulichen sie, wie Komponenten funktionieren und sich innerhalb eines Systems verbinden.Diese Vereinfachung hilft, sich darauf zu konzentrieren, wie der Strom fließt und wie Komponenten interagieren, und nicht darauf, wie sie aussehen oder gebaut werden.Der Hauptzweck dieser Symbole ist es, komplexe Schaltkreise in Diagramme zu verwandeln, die leichter zu verstehen und mit ihnen zu arbeiten.Ein gut gezeichnetes Schema kann von jedem interpretiert werden, unabhängig von ihrem Hintergrund oder Ort.Diese universelle Sprache macht die Zusammenarbeit und Fehlerbehebung effizienter.

Die Verwendung symbolischer Symbole stattdessen reduziert Bilder die visuelle Unordnung in Diagrammen.Es zeigt logische Beziehungen zwischen Teilen und unterstützt das schnellere Verständnis des Designs der Schaltung.Beispielsweise kann ein einzelnes Symbol ein ganzes Relais oder ein integriertes Schaltkreis darstellen.Dies ermöglicht es, sich auf das Gesamtverhalten des Systems zu konzentrieren, anstatt sich in den komplizierten Details einzelner Komponenten zu verlieren.Diese Abstraktionen spielen auch eine Rolle bei der Diagnose von Problemen, der Planung von Upgrades oder der Erklärung des Systemverhaltens für andere.Sie sind in dichten oder komplexen Systemen wie eingebetteten Controllern oder Funkfrequenzmodulen wertvoll.

Standardisierung von schematischen Symbolen

IEC 60617

IEC 60617 wurde von der International Electrotechnical Commission (IEC) entwickelt und gepflegt und ist einer der umfassendsten internationalen Standards für grafische Symbole, die in elektrischen und elektronischen Diagrammen verwendet werden.Es enthält Tausende von standardisierten Symbolen, die alles von Widerständen und Kondensatoren bis hin zu komplexeren elektromechanischen Komponenten abdecken.Das Ziel von IEC 60617 ist es, eine einheitliche visuelle Sprache zu fördern, die weltweit in technischen Zeichnungen angewendet werden kann.Es ist weit verbreitet in Bereichen, die von Bildung und Design bis hin zu Fertigung und Wartung reichen.Der Zugriff auf die vollständige Symbolbibliothek wird über eine Online -Datenbank bereitgestellt.Diese Datenbank wird regelmäßig aktualisiert, um neue Technologien und sich weiterentwickelnde Branchenpraktiken widerzuspiegeln.

IEEE/ANSI 315 (1975)

IEEE, IEEE/ANSI 315, veröffentlicht vom Institute of Electrical and Electronics Engineers (IEEE) in Zusammenarbeit mit dem American National Standards Institute (ANSI) und war seit vielen Jahrzehnten der Anlaufort in Nordamerika.Erst veröffentlicht im Jahr 1975, lieferte es einen klaren, konsistenten Satz von Symbolen für elektrische und elektronische Diagramme und spielte im späten 20. Jahrhundert eine Rolle bei der Gestaltung der Ingenieurausbildung und der technischen Dokumentation.Obwohl es 2019 offiziell zurückgezogen wurde, ist es weiterhin eine Referenz für Legacy -Systeme und historische Dokumentation.Viele verlassen sich auf diesen Standard, um Vintage- oder langlebige Systeme genau zu interpretieren und aufrechtzuerhalten.Sein Einfluss zeigt sich immer noch in vielen technischen Tools und Lehrbüchern.

IPC-2612-1

IPC-2612-1 wurde vom IPC (Association Connecting Electronics Industries) ausgestellt und ist ein moderner Standard, der die Erstellung und Anwendung grafischer Symbole speziell in EDA-Umgebungen (Electronic Design Automation) behandelt.Im Gegensatz zu älteren Standards, die mit Ansicht von Hand-Drawing- oder 2D-CAD entwickelt wurden, ist IPC-2612-1 auf die digitalen Workflows zugeschnitten, die auf den heutigen ECAD-Plattformen (Electronic Computer Aided Design) verwendet wurden.Es enthält detaillierte Anleitungen, wie Symbole konstruiert, formatiert und in Komponentenbibliotheken integriert werden sollten. Dies ist für Designteams wertvoll, die benutzerdefinierte oder standardisierte Teile für Layout und Simulation für gedruckte Leiterplatten (PCB) erstellen.Durch die Harmonisierung der Darstellung von Symbolen über verschiedene Softwareplattformen hinweg hilft IPC-2612-1 bei der Verringerung der Fehler, zur Verbesserung der Teamzusammenarbeit und zur Unterstützung effizientere Herstellungsprozesse.

Stromversorgungssymbole

Diese schematischen Symbole repräsentieren verschiedene Arten von Stromquellen, die einer Schaltung elektrische Energie verleihen.Das Verständnis dieser Symbole ist zum Interpretieren und Entwerfen von Schaltplänen erforderlich.

Wechselstromquelle

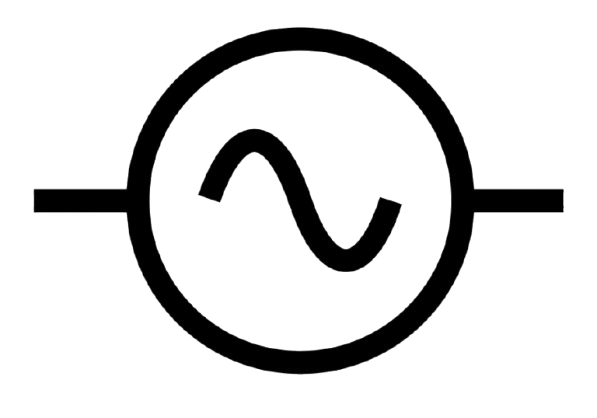

Das Wechselstrom -Leistungssymbol erscheint typischerweise als Kreis mit einer Sinuswelle im Inneren oder einfach als Paar von „AC“.Dies stellt eine Quelle des Wechselstroms dar, wobei sich die Richtung des Durchflusses je nach Region in der Regel 50- oder 60 -mal pro Sekunde umkehrt.Wechselstromkraft ist die Standardform des Stroms, das von Versorgungsunternehmen geliefert wird, und wird üblicherweise in Häusern, Unternehmen und Industrieanlagen eingesetzt.Es ist ideal, um die Stromversorgung über große Entfernungen zu übertragen, da es mit Transformatoren leicht in unterschiedliche Spannungen transformiert werden kann.

Abbildung 2. Wechselstrom -Stromversorgungssymbol

Gleichstromquelle

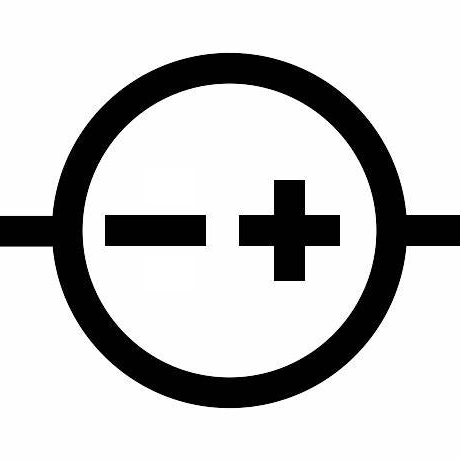

Das Symbol für eine Gleichstromquelle enthält normalerweise zwei parallele Linien, eine länger (positiv) und einen kürzeren (negativ).In einigen Variationen ist ein Pfeil enthalten, um anzuzeigen, dass die Spannung einstellbar ist.Diese Art von Quelle liefert einen stetigen, unidirektionalen Fluss der elektrischen Ladung.DC -Leistung ist bei der Elektronik wichtig, insbesondere in Schaltungen, die einen konsistenten Spannungsniveau erfordern.Es wird üblicherweise von Stromversorgungsadaptern, Sonnenkollektoren und regulierten Stromversorgungen geliefert, die in Laboratorien und Prototypen verwendet werden.

Abbildung 2. DC -Stromquellsymbol

Batterie

Das Batterie -Symbol besteht aus abwechselnden langen und kurzen Linien, die die positiven und negativen Klemmen einer oder mehrerer elektrochemischer Zellen darstellen.Dieses Symbol zeigt eine in sich geschlossene Gleichstromquelle an, die Energie chemisch speichert.Batterien eignen sich gut für tragbare Elektronik wie Smartphones und Laptops sowie für Backup -Strom in Systemen wie Alarmen und Notfallbeleuchtung.Die Anzahl der verwendeten Zellsymbole entspricht häufig dem Spannungsniveau der Batterie, wobei mehr Zellen einen höheren Spannungsausgang darstellen.

Abbildung 3. Batterie-/Zellsymbol

Passive Komponentensymbole

Passive Komponenten sind wichtige Bausteine ​​in elektrischen und elektronischen Schaltungen.Im Gegensatz zu aktiven Komponenten (wie Transistoren oder Dioden) erzeugen passive Komponenten keine Leistung oder verstärken Signale.Stattdessen reagieren sie auf elektrische Energie und beeinflussen, wie sich Signale verhalten, häufig durch Speichern oder Ablösen von Energie.Hier sind die Haupttypen passiver Komponenten und deren Standardschaltungssymbole:

Widerstände

Widerstände sind Komponenten, die den Strom des elektrischen Stroms innerhalb einer Schaltung begrenzen oder steuern.Der häufigste Typ ist der feste Widerstand, der typischerweise durch einen Zickzack oder eine rechteckige Linie dargestellt wird, die einen konstanten Widerstandswert aufweist.Variable Widerstände wie Potentiometer und Rheostate werden mit einem Pfeil über das Widerstandsymbol dargestellt, was darauf hinweist, dass ihr Widerstand manuell eingestellt werden kann.Es gibt auch spezialisierte Widerstände, einschließlich Thermistoren, die temperaturempfindlich und mit einer diagonalen Linie oder einem Pfeil durch das Symbol gekennzeichnet sind.Ihr Widerstand ändert sich in Reaktion auf Temperaturschwankungen.In ähnlicher Weise verändern Photoresistoren, die auch als lichtabhängige Widerstände (LDRs) bekannt sind, ihren Widerstand basierend auf der Lichtintensität und werden häufig mit Pfeilen symbolisiert, die auf den Widerstand zu zeigen, um eingehendes Licht zu bezeichnen.Jeder dieser Widerstandstypen spielt eine einzigartige Rolle bei der Regulierung des Stroms unter unterschiedlichen Umwelt- oder Betriebsbedingungen.

Abbildung 4. Widerstandsymbol

Kondensatoren

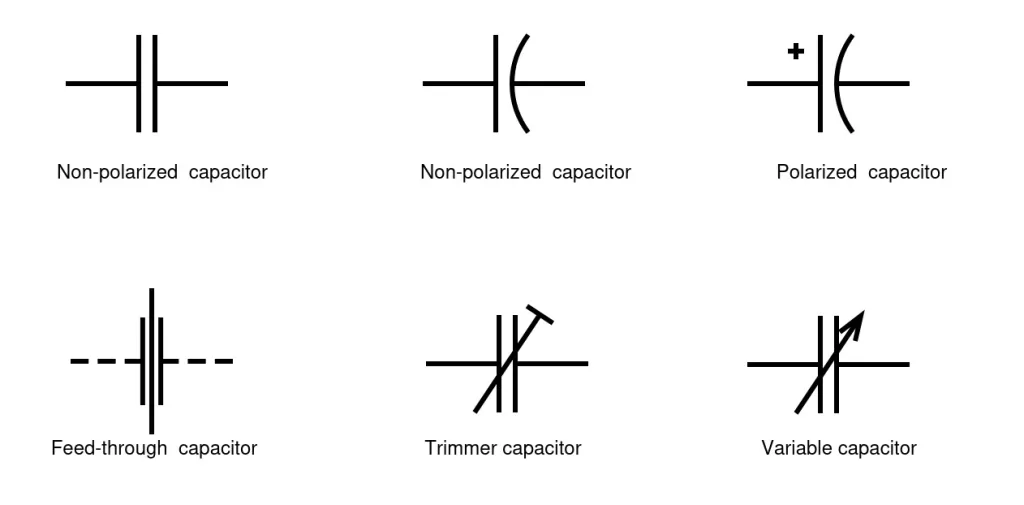

Kondensatoren sind Komponenten, die elektrische Energie in Form eines elektrischen Feldes speichern und freisetzen und eine Rolle bei den Anwendungen zum Zeitpunkt der Zeit-, Filterung und Energiespeicher spielen.Nicht polarisierte Kondensatoren, die häufig in Wechselstromkreisen oder bei Polarität verwendet werden, werden in Schaltungsdiagrammen durch zwei parallele Linien gleicher Länge dargestellt, die die Platten symbolisieren.Im Gegensatz dazu haben polarisierte Kondensatoren wie elektrolytische oder antantale Typen eine spezifische Polarität und werden hauptsächlich in Gleichstromkreisen verwendet.Ihre Symbole haben eine gerade Linie und eine gekrümmte Linie oder enthalten ein Pluszeichen, um den positiven Terminal anzuzeigen.Darüber hinaus werden variable Kondensatoren, die die Einstellung der Kapazität ermöglichen, mit einem über oder durch das Kondensatorsymbol gezogenen Pfeil dargestellt, der ihre einstellbare Natur widerspiegelt.

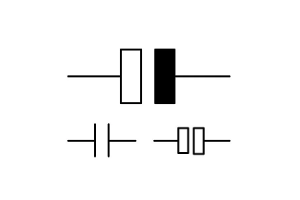

Abbildung 5. Kondensatorsymbol

Induktoren

Induktoren sind passive Komponenten, die Energie in einem Magnetfeld speichern, wenn der elektrische Strom durch sie fließt.Ihre Hauptfunktion besteht darin, Änderungen des Stroms zu widerstehen, was sie besonders nützlich für die Filter-, Abstimmung und Timing -Anwendungen macht.In Schaltplänen werden Standardinduktoren durch eine Reihe von Schleifen oder ein gewickeltes Drahtsymbol dargestellt.Wenn der Induktor einen magnetischen Kern enthält, der häufig zur Erhöhung der Induktivität verwendet wird, wird dies mit Linien oder Rechtecken in der Nähe oder innerhalb der Spule gezeigt, was auf einen Eisen-Kern-Induktor hinweist.Variable Induktoren, mit denen die Induktivität eingestellt werden kann, werden mit einem Pfeil durch die Spule abgebildet, nachdem eine ähnliche Konvention für andere einstellbare Komponenten wie variable Widerstände und Kondensatoren verwendet wird.

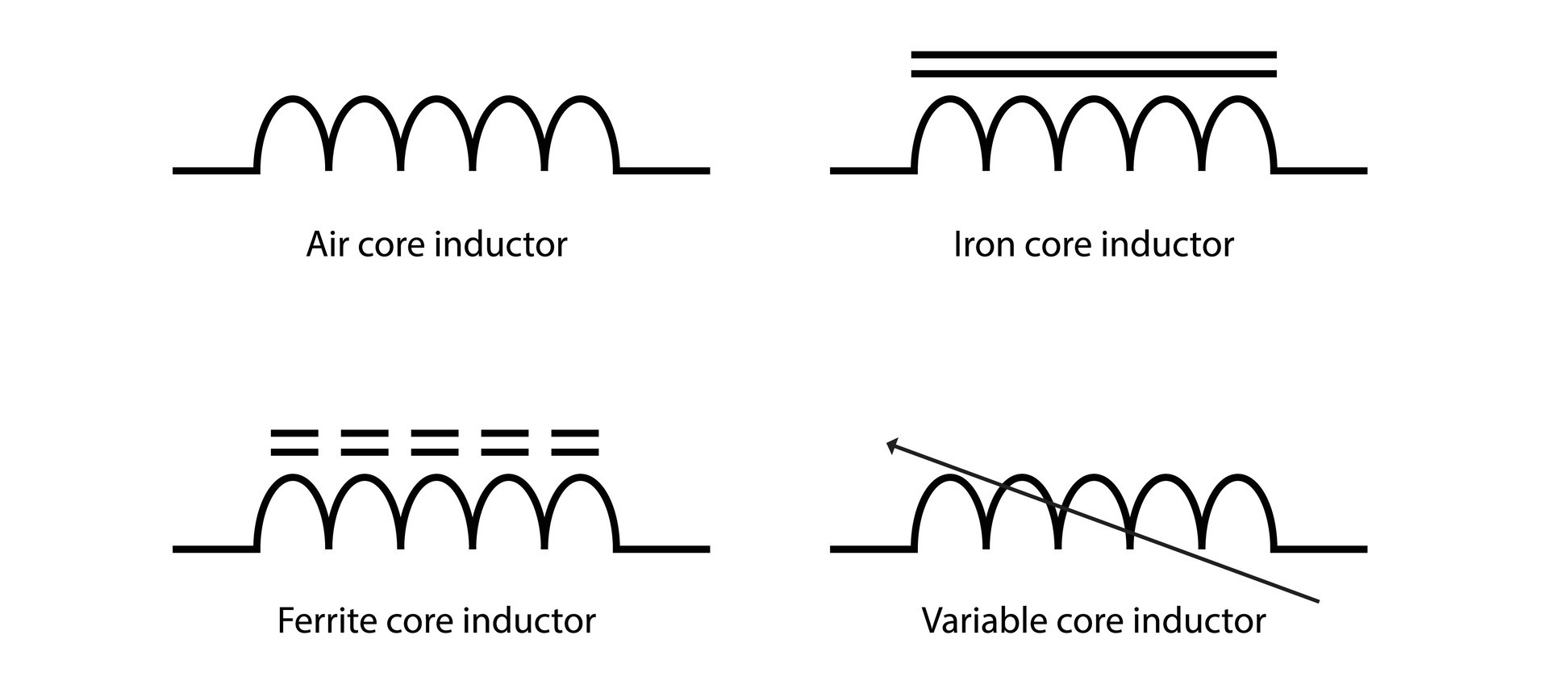

Abbildung 6. Induktorensymbol

Transformatoren

Transformatoren sind passive Komponenten, die elektrische Energie zwischen zwei oder mehr Schaltungen durch das Prinzip der elektromagnetischen Induktion übertragen.Sie werden üblicherweise verwendet, um die Spannungsniveaus in Leistungsverteilung und Signalisolation nach oben oder unten zu steigen.In schematischen Diagrammen werden Transformatoren typischerweise durch zwei induktive Spulen dargestellt, die nebeneinander platziert sind, häufig mit parallele Linien zwischen ihnen, um einen magnetischen Kern anzuzeigen.Punkte oder Markierungen in der Nähe der Spulen können verwendet werden, um Wickelpolarität oder Phasenbeziehungen zu zeigen.Der Stil und die Anzahl der abgebildeten Spulen können darauf hindeuten, ob der Transformator für die Auf- oder Abstiegsspannung konfiguriert ist.Einige Transformatoren verfügen außerdem über einen Center -Tap, eine zusätzliche Verbindung zur primären oder sekundären Wicklung, die bei Stromversorgungsschaltungen und Audioanwendungen nützlich ist, bei denen die Doppelspannungsausgaben oder die Phasenaufteilung erforderlich sind.

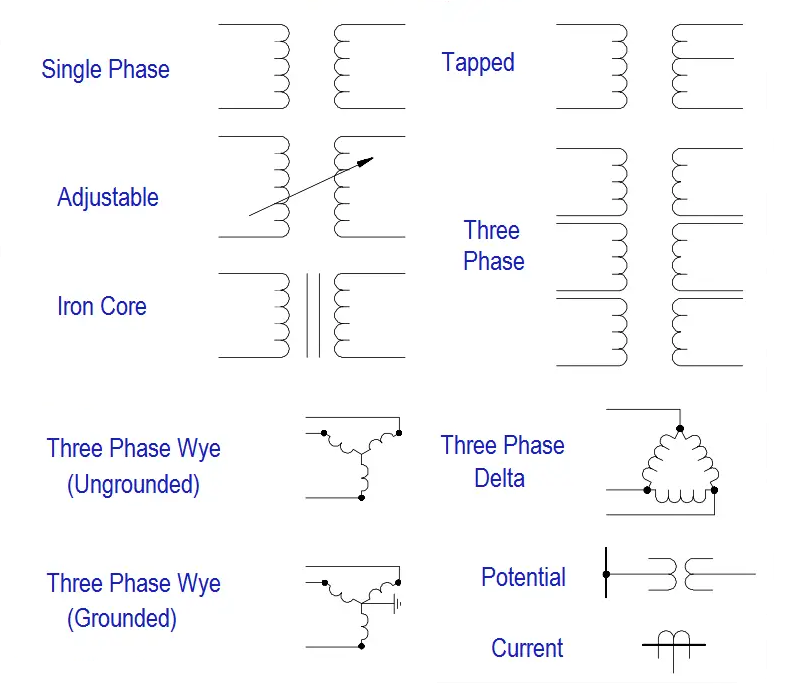

Abbildung 7. Symbol des Transformatoren

Semiconductor -Gerätsymbole

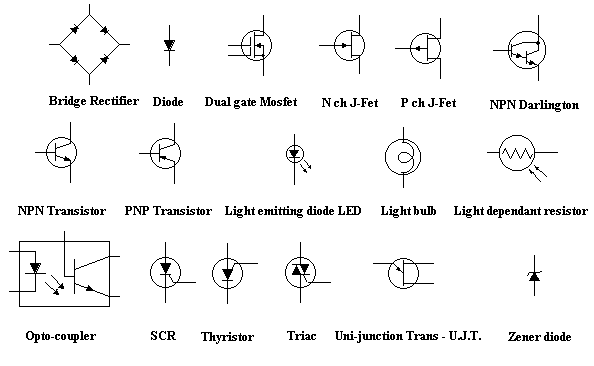

Abbildung 8. Symbole für Halbleitervorrichtung

Semiconductor -Gerätesymbole werden in Schaltplänen verwendet, um wichtige Teile anzuzeigen, die die Elektrizität in elektronischen Geräten steuern.Diese Teile werden als „aktive Komponenten“ bezeichnet, da sie elektrische Signale ändern, direkt verändern oder steigern können.Sie werden in fast allem, was elektronisch von Computern und Telefonen bis hin zu Lichtern und Lautsprechern verwendet wird.Ein üblicher Typ ist die Diode.A Diode Lasst uns den Strom nur in eine Richtung fließen, ähnlich wie eine Einbahnstraße.Dies ist nützlich, um den Wechselstrom (Wechselstrom) in DC (Gleichstrom) zu ändern, was viele Geräte benötigen.Es gibt verschiedene Arten von Dioden.Zenerdioden können den Strom nach hinten nach hinten lassen, wenn die Spannung hoch genug ist, was zur Steuerung der Spannung hilft.LEDs (lichtemittierende Dioden) leuchten, wenn Strom durch sie führt.Fotodioden erzeugen Elektrizität, wenn sie Licht spüren, was sie in Sensoren nützlich macht.Ein Brückengleichrichter besteht aus vier Dioden und wird häufig in Netzteilen verwendet, um Wechselstrom in DC zu verwandeln.

Ein weiterer wichtiger Teil ist der Transistor. Transistoren Kann sich wie ein Schalter verhalten, der Strom ein- und ausschaltet oder Signale stärker machen kann.Es gibt verschiedene Arten von Transistoren, wie NPN und PNP (die Arten von bipolaren Transistoren sind) und JFETs, die durch Spannung gesteuert werden.Transistoren werden in fast jedem elektronischen Gerät verwendet und sind in Computern besonders wichtig.Integrierte Schaltkreise (ICs) sind kleine Chips, die viele winzige elektronische Teile enthalten.In einem Diagramm sehen sie wie Rechtecke aus.Diese Chips können je nach im Inneren viele Jobs erledigen.Einige ICs sind logische Tore, die in Computern grundlegende Mathematik und Entscheidungsfindung durchführen.Andere, wie operative Verstärker (OP-AMPS), werden verwendet, um die Signalstärke oder den Steuerungsschall und das Licht in Geräten zu erhöhen.

Elektromechanische Geräteymbole

Elektromechanische Komponenten sind Geräte, die elektrische Energie in physikalische Bewegung, Schall oder andere mechanische Effekte umwandeln.In Schaltplänen werden diese Komponenten durch standardisierte Symbole dargestellt, die nicht nur den Gerätetyp darstellen, sondern auch häufig angeben, wie sie in einem Schaltkreis aktiviert oder angeschlossen wird.A Relais ist ein elektrisch betriebener Schalter, der ein Elektromagnet verwendet, um einen oder mehrere Kontaktsätze mechanisch zu betreiben.Wenn der Strom durch die Spule fließt, erzeugt sie ein Magnetfeld, das den Schalter geschlossen oder öffnet.Relais -Symbole zeigen typischerweise die Spule und die entsprechenden Schalterkontakte, die veranschaulichen, wie das Relais innerhalb der Schaltung arbeitet.

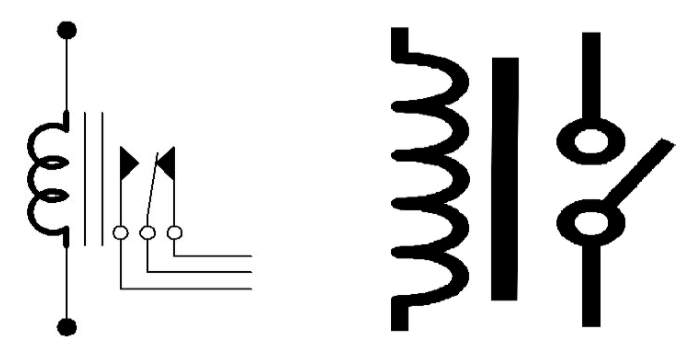

Abbildung 9. Symbol des Relais im elektrischen Stromkreis

Motoren Die elektrische Energie in Drehbewegung verwandeln und einen weiten Bereich mechanischer Systeme ausführen.Schaltungssymbole für Motoren enthalten häufig den Buchstaben "M" und können Verbindungen für Strom und Steuerung anzeigen, was angibt, ob der Motor AC oder DC ist.Summer Erstellen Sie hörbare Signale, wenn der elektrische Strom angewendet wird.Diese Komponenten werden für Warnungen, Alarme oder Benachrichtigungen in elektronischen Systemen verwendet.Ihre schematischen Symbole können Wellenlinien oder einen stilisierten Lautsprecher umfassen, der die fundierte Funktionsfunktion darstellt.A Sicherung ist eine Sicherheitsvorrichtung, die elektrische Schaltkreise vor Überstrom schützt, indem die Verbindung geschmolzen und gebrochen wird, wenn der Strom einen bestimmten Schwellenwert überschreitet.Sicherungssymbole bestehen typischerweise aus einem kleinen Rechteck oder einer Linie mit einem zentralen Balken, das das zerbrechliche Element darstellt.Diese Symbole identifizieren nicht nur die Geräte selbst, sondern liefern auch Hinweise darauf, wie und wann sie im Schaltkreis aktiviert werden.Beispielsweise kann ein Relais -Symbol eine mit einem Schalter angeschlossene Steuerlinie anzeigen, während ein Motorsymbol mit einem Kondensator oder Treiberschaltung kombiniert werden kann.Das Verständnis dieser Symbole ist wichtig, um funktionale und sichere elektronische Schaltpläne zu interpretieren und zu entwerfen.

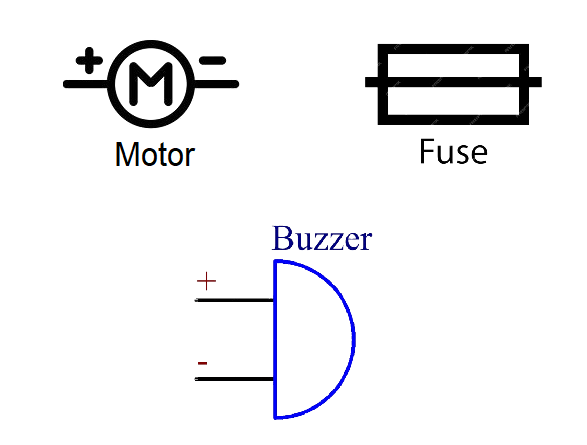

Abbildung 10. Symbol von Motor, Sicherung und Summer

Mess- und diagnostische Symbole

Diese Symbole repräsentieren Instrumente, die üblicherweise zum Beobachten, Messen und Diagnieren des Verhaltens von elektrischen und elektronischen Schaltungen verwendet werden:

Voltmeter und Ammeter Wird zur Messung des elektrischen Potentials (Spannung) bzw. den Stromfluss verwendet.Ein Voltmeter ist typischerweise parallel über eine Komponente angeschlossen, um die Spannung zu messen, während ein Amperemeter in Reihe angeschlossen ist, um den Strom durch eine Schaltung zu messen.Diese Tools eignen sich gut zur Bewertung der Schaltungsleistung und zur Identifizierung von Fehlern.Galvanometer sind empfindliche Instrumente, um sehr kleine Strömungen zu erkennen und zu messen.Galvanometer können häufig in analogen Systemen verwendet werden, und können die aktuelle Richtung angeben und sind grundlegende Komponenten in analogen Messanzeigen.Oszilloskope Ermöglichen Sie die Visualisierung elektrischer Signale im Laufe der Zeit.Durch die Anzeige von Spannungswellenformen auf einem Bildschirm helfen Oszilloskope dabei, das Signalverhalten, die Frequenz, die Amplitude und das Timing zu analysieren.Sie sind hervorragend bei der Fehlerbehebung, Wellenformanalyse und Testsignalintegrität in komplexen Schaltungen.

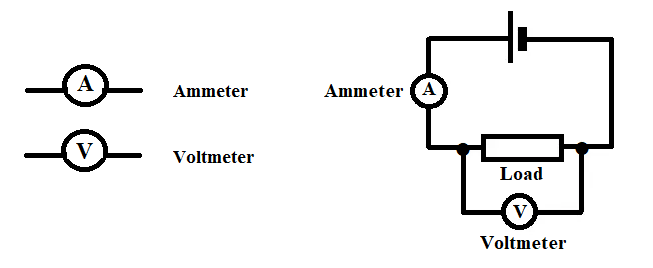

Abbildung 11. Symbol Voltmeter und Ammeter

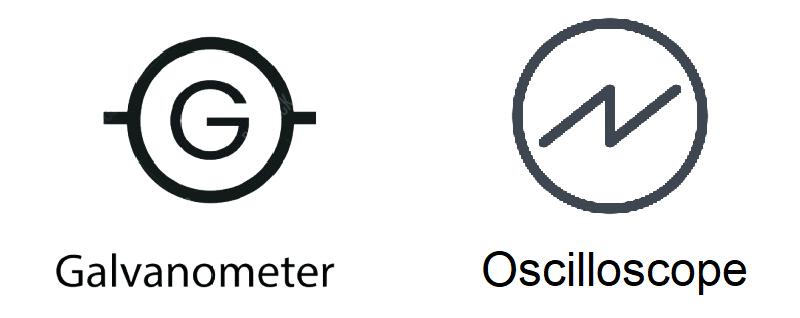

Abbildung 12. Galvanometer und Oszilloskopsymbol

Audio- und Kommunikationssymbole

Diese Symbole sind häufig auf Geräten zu finden, die die Übertragung oder den Empfang von Audio- und Kommunikationssignalen verarbeiten.Sie helfen dabei, Schlüsselkomponenten zu identifizieren, die an der Schallverarbeitung und dem Signalaustausch in verschiedenen elektronischen Systemen beteiligt sind.Mikrofone repräsentieren Komponenten, die Schallwellen erfassen und sie in elektrische Signale umwandeln.Mikrofone sind gut in Anwendungen wie Sprachaufzeichnung, Videokonferenzen und Live -Soundsystemen.Das Symbol ähnelt einem kleinen vertikalen Zylinder- oder stilisierten Klang -Tonabnehmer -Gerät.Die Lautsprecher geben Geräte an, die elektrische Signale wieder in den hörbaren Klang umwandeln.In allem, von Mobiltelefonen bis hin zu PA -Systemen, spielen die Sprecher eine Rolle bei der Bereitstellung von Audioausgaben.Ihr Symbol sieht oft aus wie ein Kegel oder eine stilisierte Schallwelle, die aus einer Schachtel ausgeht.Telekommunikations- und RF -Ports (Funkfrequenz) identifizieren Ports, die zur Verbindung von Kommunikationsgeräten, einschließlich Telefonen, Antennen und drahtlosen Modulen, verwendet werden.Sie dienen als Einstiegs- und Ausstiegspunkte für Daten- und Audiosignale in kabelgebundenen und drahtlosen Kommunikationssystemen.Die Symbole können variieren, umfassen jedoch häufig Wellenformen oder Antennenbilder, um den Signalfluss zu bezeichnen.

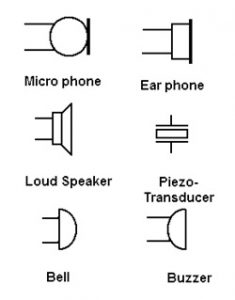

Abbildung 13. Audio- und Kommunikationssymbole

Digitale Logik- und Schnittstellensymbole

Digitale Logik- und Schnittstellensymbole sind wichtige Tools für die Gestaltung und Interpretation von Schaltungen, die binäre Daten verarbeiten.Diese Symbole dienen als visuelle Abkürzung für die Darstellung der Komponenten und Wege in digitalen Systemen, insbesondere in eingebetteten Systemen, Automatisierungssteuerungen und Computerplattformen.Logik-Tore wie und, oder oder XOR bilden die Grundlage für digitale Entscheidungen, indem bestimmte logische Operationen basierend auf binären Eingaben durchgeführt werden.Sie werden verwendet, um die Steuerungslogik, die Signalverarbeitung und den Datenfluss innerhalb der Schaltungen zu implementieren.Busse und Verzweigungsboxen tragen dazu bei, die Komplexität der Signalrouting zu verwalten, indem gruppierte Datenleitungen dargestellt und die organisierte Verteilung von Signalen zwischen verschiedenen Teilen eines Systems ermöglicht werden.Diese Elemente eignen sich hervorragend zur Aufrechterhaltung der Klarheit in schematischen Diagrammen und zur Gewährleistung einer effizienten Datenkommunikation.Potentiometer spielen, obwohl sie häufig mit analogen Schaltungen verbunden sind, auch in digitalen Systemen eine Rolle, indem es die manuelle Anpassung der Signalpegel ermöglicht, insbesondere in Szenarien, in denen analoge Eingaben digital interpretiert werden müssen.Zusammen leiten diese Symbole nicht nur die Konstruktion und Analyse digitaler Schaltkreise, sondern ermöglichen auch eine klare Kommunikation in verschiedenen Bereichen der Technologie.

Abbildung 14. Logic Gate -Symbole

Abschluss

Schematische Symbole erleichtern es einfacher, elektronische Schaltkreise zu lesen, zu entwerfen und zu reparieren.Sie sind wie eine gemeinsame Sprache, die Menschen überall verstehen können, egal aus welchem ​​Land sie stammen.Diese Anleitung zeigt, wie jedes Symbol für einen Teil in einer Schaltung steht und hilft Ihnen zu verstehen, was dieser Teil tut.Wenn Sie diese Symbole gut kennen, können Sie bessere Schaltkreise erstellen, Probleme schneller lösen und sicherer mit Elektronik arbeiten.
