Verständnis von 480 V dreiphasigen Stromsystemen: Verkabelungskonfigurationen, Vorteile und Anwendungen

Dieser Leitfaden erklärt, was die dreiphasige Kraft von 480 Volt ist und warum sie in Fabriken und großen Gebäuden verwendet wird.Es behandelt, wie diese Art von Kraft funktioniert, die unterschiedlichen Möglichkeiten, wie sie verkabelt werden kann (wie Delta und Wye) und wo sie am nützlichsten ist.Wenn Sie neugierig sind, wie Strom an schwere Geräte gelangt oder warum Unternehmen höhere Spannungen verwenden, führt Sie in diesem Artikel Schritt für Schritt durch.

Katalog

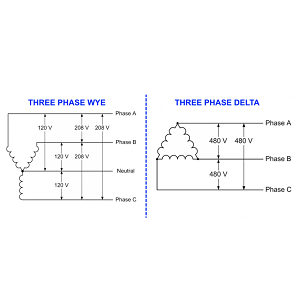

Was ist eine dreiphasige Kabelkonfiguration?

Drei-Phasen-Verkabelung ist in industriellen und kommerziellen elektrischen Systemen wichtig.Es ermöglicht es, effizient und konsequent Strom verteilt zu werden.In den USA arbeiten diese Systeme normalerweise mit einer Versorgungsspannung von 480 Volt.Wenn der Strom die Ausrüstung erreicht, fällt er jedoch aufgrund natürlicher Linienverluste typischerweise auf rund 460 Volt.Dieser Tropfen beeinflusst nicht die Kernfunktionalität des Systems, die über eine Reihe von Leiter, die die Quelle mit der Last verbinden, weiterhin stetige Leistung liefert.Zwei in diesen Systemen verwendete häufige Konfigurationen sind das Delta und das Wye (oder der Stern).Jedes Setup verfügt über unterschiedliche Funktionen und ist für bestimmte Betriebsbedürfnisse geeignet.

In a Delta Einrichten, die drei Wicklungen des Generators oder des Transformators sind in einem geschlossenen Dreieck verbunden.Jede Ecke repräsentiert eine Phase und die Leistungsströme zwischen den Linien, nicht durch eine Neutral.Da es keinen neutralen Draht gibt, unterstützt dieses System nur Line-to-Line-Verbindungen, was die Verkabelung vereinfacht, es jedoch auf ausgewogene Lasten beschränkt, die kein Neutral benötigen.Diese Konfiguration wird häufig in Systemen verwendet, in denen nur dreiphasige Geräte ausgeführt werden.

Der Wye Das Setup verbindet ein Ende jeder der drei Wicklungen mit einem gemeinsamen zentralen Punkt, dies ist der Neutral.Dieses Design ermöglicht sowohl Line-to-Line- als auch Line-to-neutral-Verbindungen, wodurch das System flexibler wird.Es unterstützt eine breitere Vielfalt von Geräten, einschließlich einphasige Geräte, und eignet sich gut in Umgebungen mit gemischten Belastungen.Aus diesem Grund wird Wye häufig in größeren Systemen bevorzugt, in denen eine Kombination verschiedener Leistungsanforderungen erfüllt werden muss.

Wie funktioniert 480 V dreiphasige Strom?

Ein 480-V-Drei-Phasen-Leistungssystem verwendet drei Wechselströme, die jeweils um 120 Grad ausgeglichen werden.Dieser Zeitunterschied bedeutet, dass die Leistung immer reibungslos und konsequent fließt.Selbst wenn eine Phase sinkt, steigt eine andere und erzeugt eine stabile Stromversorgung.Jeder der drei Leiter, Phase A, B und C, trägt 480 Volt.Da sie zu unterschiedlichen Zeiten ihre Spannungspeaks erreichen, vermeidet das System die Dips und Anstände, die in der Einphasenleistung enthalten sind.Dieses Setup ist ideal, um Maschinen ohne Unterbrechungen laufen zu lassen.

Die Hauptstärke dieses Systems liegt in der Art und Weise, wie die Phasen verteilt sind.Wenn eine Phase am niedrigsten ist, befindet sich eine andere am höchsten.Dieses Gleichgewicht sorgt für eine stetige Leistung, wodurch das Flackern, Schwankungen und der Stromverlust reduziert werden.Das Ergebnis ist eine glattere, zuverlässigere Leistung, insbesondere für Industriemaschinen, die auf konsistente Energie angewiesen sind.Dieses System reduziert auch die Größe der benötigten Drähte, da die Stromlast über drei Leitungen aufgeteilt wird.Das senkt die Materialkosten und erleichtert die Installationen.Durch die gleichmäßige Ausbreitung des Stroms verhindert das System auch plötzliche Spannungsänderungen, wodurch die Ausrüstung vor Verschleiß und Beschädigung schützt.Kurz gesagt, 480 V dreiphasige Strom liefert zuverlässige, effiziente und ausgewogene Energie.

Die Dreidrahtdelta-Konfiguration

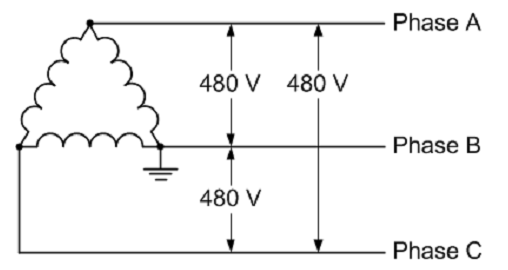

Abbildung 2. Dreidraht-Delta-Konfiguration

Der Delta -Konfiguration , üblicherweise in der industriellen Stromverteilung verwendet, ordnen die drei Wicklungen eines Transformators oder Motors in einem geschlossenen Schleifenmuster an, wobei jedes Ende einer Wicklung mit dem Beginn des nächsten angeschlossen ist.Dies bildet eine dreieckartige Form, daher der Name "Delta".Im Gegensatz zu anderen Konfigurationen wie dem Wye verwendet das Delta -System keinen neutralen Draht.Diese Abwesenheit vereinfacht die Verkabelung und Infrastruktur und macht sie für bestimmte hochdarstellende Anwendungen wirksam.In diesem Setup sind jede der drei Phasenleitungen mit L1, L2 und L3 in einem der Ecken des Dreiecks verbunden.Da es keine Neutral gibt, wird die Spannung direkt zwischen den Linien und nicht zwischen Leitung und Neutral gemessen.Diese Line-to-Line-Spannungskonfiguration unterstützt eine höhere Stromübertragung und macht Delta-Systeme besonders für hochkarätige Dreiphasenlasten geeignet.

Einer der Vorteile der Delta -Konfiguration ist die Fähigkeit, ein hohes Startdrehmoment für die Leistung großer Motoren, Kompressoren und anderer Maschinen zu liefern, die beim Start einen erheblichen Stromstieg erfordern.Dies macht Delta-Systeme ideal für industrielle Umgebungen, Produktionsanlagen und andere Hochlastumgebungen.Delta -Konfigurationen bieten ein gewisses Maß an operativer Redundanz.Wenn eine der drei Phasen scheitern oder getrennt werden, können die verbleibenden beiden weiterhin Strom liefern, wenn auch in einer reduzierten Kapazität.Diese Funktion, die manchmal als "Open Delta" -Operation bezeichnet wird, bietet wertvolle Belastbarkeit in Systemen, in denen der kontinuierliche Betrieb erforderlich ist.

Ein weiterer Vorteil ist der Widerstand der Delta -Konfiguration gegen harmonische Verzerrungen oder elektrische Rauschen, die empfindliche Geräte beeinträchtigen können.Da der Strom in einem Delta -System innerhalb der geschlossenen Schleife zirkuliert, neigt es dazu, viele Arten von Harmonischen zu stornieren, was zu einem saubereren und stabileren Stromversorgung beiträgt.Diese Konfiguration ist jedoch nicht ohne Einschränkungen.Das Fehlen eines neutralen Drahtes bedeutet, dass das System nicht gut geeignet ist, in denen sowohl dreiphasige als auch einphasige Geräte verwendet werden.Dies macht Delta-Systeme in Gewerbe- oder Wohnumgebungen weniger vielseitig, bei denen Beleuchtung, Steckdosen und andere einphasige Lasten üblich sind.

Die Vier-Draht-Wye-Konfiguration

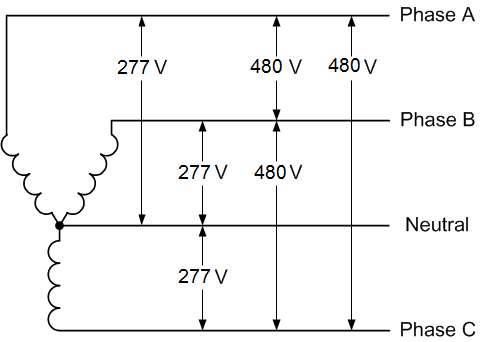

Abbildung 3. Vier-Draht-Wye-Konfiguration

Der Vier-Draht Wye -KonfigurationAuch als Sternkonfiguration bezeichnet, ist eines der am häufigsten verwendeten elektrischen System -Setups in der kommerziellen und industriellen Stromverteilung.Das Design umfasst drei Phasenleiter und einen vierten Draht, der als neutral bezeichnet wird.Dieser zusätzliche neutrale Draht unterscheidet das Vier-Draht-Wye von anderen Konfigurationen, wodurch die Vielseitigkeit sowohl dreiphasige als auch einphasige elektrische Belastungen effizient liefert.Aufgrund dieser Flexibilität ist es häufig die bevorzugte Wahl für gemischt genutzte Systeme, bei denen verschiedene Arten von Geräten und Geräten unterschiedliche Spannungen erfordern.

In einer Wye -Konfiguration ist jede der drei Phasendrähte mit einem gemeinsamen zentralen Punkt angeschlossen, der als neutraler oder Sternpunkt bezeichnet wird.Dieser zentrale Punkt ist auch als der neutrale Draht nach außen geerdet und nach außen ausgedehnt.Die Spannungen zwischen zwei der drei Phasenleitungen sind gleich und in der Phase 120 Grad voneinander entfernt, was ein ausgewogenes Drei-Phasen-System bietet.In den USA führt dies zu 480 Volt zwischen zwei beliebigen Phasen und 277 Volt zwischen jeder Phase und dem Neutral.Diese Doppelspannungsfunktion ist ideal für Gebäude oder Einrichtungen, die sowohl schwere Maschinen (für 480 V dreiphasige Strom) als auch Standardbeleuchtung oder Bürogeräte (für die eine einphasige Stromversorgung von 277 V benötigt werden) betrieben werden müssen.

Einer der Vorteile des Vier-Draht-Wye-Systems ist die Fähigkeit, den Energieverlust über große Entfernungen zu minimieren.Durch die Einbeziehung eines neutralen Drahtes kann das System unausgeglichene Lasten effektiver ausgleichen und helfen, Rückströme sicher zu tragen, in Systemen, in denen nicht alle Phasen gleich beladen sind.Dies führt zu einer verbesserten Energieeffizienz und niedrigeren Leitungsverlusten im Vergleich zu Konfigurationen, denen ein neutraler Pfad fehlt.Diese Konfiguration ist in Orten wie hohen Bürogebäuden, großen Fabriken, Krankenhäusern und Schulen nützlich, überall dort, wo der Strom viele verschiedene Bereiche oder Böden erreichen muss.Da es sowohl 277 V als auch 480 -V -Strom aus demselben System liefern kann, erleichtert es die Verkabelung, verringert die Notwendigkeit zusätzlicher Geräte wie Transformatoren und hilft, die Installationskosten zu senken.Der neutrale Draht hält auch die Spannung ruhig, reduziert den Stromverlust über große Strecken und macht das System sicherer und zuverlässiger.

Verkabelungsfarbcodes für 240 V und 480 V Systeme

Die ordnungsgemäße Farbcodierung bei der Verkabelung verhindert Fehler und gewährleistet die Sicherheit.In den USA enthält der National Electrical Code (NEC) Richtlinien für die Identifizierung von Drähten in dreiphasigen Systemen.

Systemtyp	Leiter	Farbcode
240 V Einphase	Zeile 1 (L1)	Schwarz
	Zeile 2 (L2)	Rot
	Neutral (n)	Weiß
	Masse (PE)	Grün / grün mit gelb / bloß
240 V Dreiphasen	L1	Schwarz
	L2	Rot
	L3	Blau
	Neutral (falls verwendet)	Weiß
	Masse (PE)	Grün / grün mit gelb / bloß
480 V Dreiphasen	L1	Braun
	L2	Orange
	L3	Gelb
	Neutral (falls verwendet)	Grau
	Masse (PE)	Grün / grün mit gelb / bloß

Unterschied zwischen 460 V und 480 V

Aspekt	480V	460V
Spannungsart	Verteilungsspannung	Nutzungsspannung
Quelle	Gesendet von Dienstprogramm oder Transformator	Spannung bei Geräten nach Linienverlusten
Typische Verwendung	Über die Einrichtung geliefert	Welche Maschinen/Geräte sind für den Betrieb ausgelegt?
Spannungsabfall	Originalspannungsstufe	Typischerweise ~ 20 V niedriger aufgrund von Widerstand und Linienverlusten
Gerätekompatibilität	Nicht normalerweise als 480 -V -Geräte gekennzeichnet	Die meisten Industriemaschinen sind für 460 V gekennzeichnet und gebaut
Zulässige Variation	Nicht für die Ausrüstung angegeben	Normalerweise ± 20 V
Gemeinsame Konfigurationen	Kann über Delta- oder Wye -Systeme geliefert werden	Hängt auch von der Systemkonfiguration ab
Anwendungskontext	Industriekraftverteilung	Betrieb von Industriegeräten
Haushaltsvergleich	Nicht in Wohnumgebungen eingesetzt	Viel höher als typische Haushaltsspannungen (120 V/240 V)
Bedeutung	Muss für das richtige Systemdesign verstanden werden	Stellt sicher, dass die Ausrüstung effizient und sicher läuft

Vorteile von 480 V dreiphasigen Systemen

Die Verwendung von 480-V-Dreiphasen-Strom bietet wichtige Vorteile für den Industriegeschäft.

Effizienz und Leistung

Drei-Phasen-Systeme sind effizienter als einphasige Systeme, da sie mehr Leistung liefern können, ohne die Strommenge zu erhöhen.Dies bedeutet, dass die verwendeten Drähte dünner sein können, was Geld für Materialien spart und die Installation erleichtert.Die Formel für dreiphasige Leistung enthält einen speziellen Multiplikator √3 (ca. 1,73), der zeigt, dass sie mehr Leistung als ein einphasige System mit derselben Spannung und demselben Strom tragen kann.Aus diesem Grund werden dreiphasige Systeme häufig an Orten verwendet, die viel Strom benötigen, wie Fabriken oder Gebäude mit großen Maschinen.Sie bieten mehr Strom, kosten weniger, um es zu richten, und arbeiten insgesamt effizienter.

Niedrigere Kosten und besseren Energieverbrauch

Die Verwendung niedrigerer elektrischer Strom bietet Vorteile sowohl für die Kosten als auch für die Energieeffizienz.Wenn der Strom reduziert wird, kann die Größe von Leitern wie Drähten und Kabel minimiert werden.Dies führt direkt zu Einsparungen bei den Materialkosten, da kleinere Leiter weniger Kupfer oder Aluminium benötigen.Darüber hinaus wird die Installation einfacher und weniger arbeitsintensiv und reduziert die Kosten weiter.Niedrigerer Strom führt auch zu verringerten Widerstandsverlusten, was bedeutet, dass weniger Energie als Wärme verloren geht, wenn der Strom über große Entfernungen bewegt wird.Dies verbessert die Gesamtsystemeffizienz.Im Laufe der Zeit sammeln sich diese Vorteile an, was zu merklichen Reduzierungen der Betriebskosten führt und zu einem nachhaltigeren und kostengünstigeren Energiemanagement beiträgt.

Hohe Zuverlässigkeit

Das System ist mit hoher Zuverlässigkeit ausgelegt, um den Betrieb auch im Falle eines Teilfehlerns weiterhin zu gewährleisten.Wenn beispielsweise eine Phase einen Fehler erfährt oder offline geht, kann das System weiterhin funktionieren, wenn auch in einer reduzierten Kapazität.Diese eingebaute teilweise Redundanz dient als Schutz vor vollständigen Abschaltungen und ermöglicht es, die Prozesse ohne Unterbrechung fortzusetzen.Eine solche Widerstandsfähigkeit ist besonders wichtig in Branchen, in denen Ausfallzeiten zu finanziellen Verlusten, Sicherheitsrisiken oder beides führen können - z. B. Herstellung, Gesundheitswesen oder Rechenzentren.Durch die Aufrechterhaltung der Teilfunktionalität während der Fehler schützt das System nicht nur die operative Kontinuität, sondern bietet auch eine wertvolle Zeit für Diagnose, Reparatur und Minderung, ohne die gesamte Infrastruktur zu beeinträchtigen.

Wo wird eine dreiphasige Leistung von 480 V verwendet?

Diese Art von Leistung ist in Einrichtungen häufig, in denen große Mengen an Energie benötigt werden, um Geräte effizient und zuverlässig zu betreiben.

Elektromotoren

Elektromotoren, insbesondere solche, die schwere Maschinen betreiben, erfordern ein hohes Startdrehmoment und einen stabilen Strom, um zuverlässig zu arbeiten.480 V Dreiphasenleistung liefert dies auf eine glatte, ausgewogene Weise.Dies reduziert die Spannungsabfälle und verhindert eine Überhitzung, zwei häufige Ursachen für motorische Verschleiß und Misserfolg.In Umgebungen wie Herstellung von Böden oder kommunalen Wassersystemen, in denen die Motoren häufig kontinuierlich laufen oder häufig ein- und ausgeschaltet werden, spielen die Haltbarkeit und die Energieeffizienz von Dreiphasen-Stromversorgung eine Rolle bei der Minimierung von Ausfallzeiten und Wartung.

HLK -Systeme

HEH-Heiz-, Lüftungs- und Klimaanlagen (HLK) -Systeme verwenden Kompressoren, Gebläse und Lüfter, die Strom ziehen.480 V Dreiphasenleistung stellt sicher, dass diese Komponenten ausgeführt werden, ohne Schaltkreise zu überlasten oder extrem dicke Verkabelung zu erfordern, was ansonsten für niedrigere Spannungssysteme erforderlich wäre.Der konsistente Stromfluss hilft bei der Aufrechterhaltung stabiler Temperaturen in empfindlichen Umgebungen wie Serverräumen oder Betriebskinos und senkt gleichzeitig das Risiko von Geräteausfällen oder Energieabfällen.

Große Beleuchtungssysteme

In Einrichtungen, in denen eine breite und leistungsstarke Beleuchtungsabdeckung benötigt wird, bietet 480 V dreiphasige Strom eine stetige und effiziente Energieversorgung.Dies ist wichtig in hochrangigen Beleuchtungssystemen oder im Freien im Freien, die große Bereiche beleuchten.Die konsistente Spannung reduziert das Flackieren und sorgt für eine gleichmäßige Lichtverteilung, was nicht nur die Sichtbarkeit und Sicherheit verbessert, sondern auch die Wartungsbedürfnisse verringert, indem vorzeitige Glühbirnen und Ballastversagen verhindert werden.Darüber hinaus können laufende Beleuchtungsschaltungen bei höheren Spannungen im Laufe der Zeit zu Energieeinsparungen führen, da eine geringerer Stromauslosung und die Verringerung der Übertragungsverluste reduziert werden.

Abschluss

Die 480-V-Dreiphasen-Stromversorgungssysteme bieten eine leistungsstarke, effiziente und stabile Energielösung für industrielle und kommerzielle Anwendungen.Durch die Unterstützung ausgewogener Lasten, Reduzierung von Energieverlusten und der Ermöglichung des Betriebs des reibungslosen Gerätes helfen sie Unternehmen, die Kosten zu senken und eine hohe Zuverlässigkeit aufrechtzuerhalten.Mit flexiblen Konfigurationen wie Delta und Wye sowie zweispannenden Fähigkeiten in vier Drahtsystemen sind diese Setups so konstruiert, dass sie unterschiedliche Betriebsbedürfnisse erfüllen, wodurch sie zum Rückgrat der Hochleistungs-elektrischen Infrastruktur werden.
