Verständnis eingebettete Systeme: Definition, Eigenschaften und Klassifizierung

In diesem Leitfaden erklärt, was eingebettete Systeme sind und warum sie wichtig sind.Ein eingebettetes System ist ein kleiner Computer, der in ein größeres Gerät integriert ist, um einen bestimmten Job zu erledigen.Sie finden sie in Dingen wie Mikrowellen, Autos, Fitness -Tracker und Fabrikmaschinen.Im Gegensatz zu normalen Computern müssen sie nur eine oder ein paar Aufgaben wirklich gut erledigen, oft in Echtzeit.Dieser Leitfaden vergleicht auch eingebettete Systeme mit allgemeinen Computern und zeigt die verschiedenen Typen auf der Grundlage ihrer Tätigkeiten und ihrer leistungsstarken.

Katalog

Was sind eingebettete Systeme?

Ein eingebettetes System ist ein spezialisierter Computer, der eine bestimmte Funktion innerhalb eines größeren Geräts oder Systems ausführt.Im Gegensatz zu allgemeinen Computern, die eine Vielzahl von Aufgaben bewältigen können, konzentrieren sich eingebettete Systeme auf einen oder einige eng definierte Operationen.Diese Systeme sind häufig erforderlich, um strenge Zeitanforderungen zu erfüllen und unter Echtzeitbedingungen konstant zu arbeiten.Das Wort "eingebettet" bezieht sich darauf, wie das Computersystem physisch und funktionell in das Produkt integriert ist, das es dient.Diese Integration kombiniert sowohl Software als auch Hardware zu einer in sich geschlossenen Einheit.Mikrocontroller oder Mikroprozessoren verarbeiten normalerweise die Softwareseite und lief Code, das das Verhalten steuert, während Hardwarekomponenten wie gedruckte Leiterplatten (PCBs), Sensoren und Eingangs-/Ausgangsschnittstellen ermöglichen, dass das System mit seiner Umgebung interagieren.

Eingebettete Systeme befinden sich überall im modernen Leben und schalten viele der Geräte, die wir jeden Tag verwenden, leise an.In Consumer Electronics finden Sie Smartphones, Smartwatches, Mikrowellenöfen und Geschirrspüler, die alles von Benutzeroberflächen bis hin zu internen Steuerfunktionen bearbeiten.Im Gesundheitswesen werden eingebettete Systeme in medizinische Geräte wie Herzschrittmacher und Glukosemonitore integriert, bei denen eine präzise, ​​zuverlässige Leistung von entscheidender Bedeutung ist.Die Automobilindustrie verwendet sie für die Verwaltung von Motoren, die Kontrolle von Unterhaltung in den Fahrzeugen und die Gewährleistung der Sicherheit durch Funktionen wie Anti-Lock-Brems- und Airbag-Systeme.In industriellen Umgebungen werden eingebettete Systeme verwendet, um Maschinen auf Werksböden zu kontrollieren und zu überwachen, wodurch die Produktivität und Effizienz aufrechterhalten werden.Was eingebettete Systeme so effektiv macht, ist die enge Koordination zwischen Software und Hardware.Diese enge Integration ermöglicht es, dass jedes System für seine genaue Rolle fein abgestimmt wird, was zu einer schnellen und zuverlässigen Leistung mit minimaler Energieverschwendung oder Verarbeitungsleistung führt.

Eigenschaften eingebetteter Systeme

Gezielte und zielgerichtete Funktionalität

Eingebettete Systeme sind so konstruiert, dass sie genau definierte Rollen durchführen.Sie sind nicht für Flexibilität gebaut, sondern für Präzision.Nehmen Sie zum Beispiel einen digitalen Thermostat.Die Aufgabe besteht darin, die Temperatur basierend auf Eingaben von Sensoren und interner Logik zu überwachen und anzupassen.Es muss nicht im Internet stöbern oder Spiele ausführen, einfach seine einzelne Aufgabe ausführen und es konsequent erledigen.Dieses fokussierte Design gilt für eine Vielzahl von Produkten.Ein grundlegendes Gerät wie ein Toaster benötigt ein einfaches Timing und eine Wärmesteuerung.Andererseits muss ein Automobilmotorencontroller mehrere Sensoren und mechanische Komponenten in Echtzeit koordinieren.Da jedes System in Bezug auf seine spezifische Aufgabe erstellt wird, werden unnötige Merkmale ausgelassen.Das hält Geräte einfacher, erschwinglicher und oft zuverlässiger.

Timing und Reaktionsfähigkeit in Echtzeit

In vielen eingebetteten Systemen ist, wenn eine Aktion stattfindet, genauso wichtig wie das, was passiert.Diese Systeme arbeiten häufig unter strengen Zeitversorgungsregeln.Wenn eine Aufgabe nicht pünktlich abgeschlossen ist, kann das gesamte System möglicherweise nicht sicher sein oder unsicher werden.Echtzeitsysteme fallen in zwei Kategorien, die harten und weichen Echtzeitsysteme.

• Harte Echtzeitsysteme

In harten Echtzeitsystemen muss jeder Betrieb in einem streng definierten Zeitrahmen abgeschlossen sein, der häufig in Millisekunden oder sogar in Mikrosekunden gemessen wird.Es gibt keine Flexibilität.Wenn das System selbst am kleinsten Rand zu spät reagiert, kann das Ergebnis katastrophal sein.Diese Systeme werden in sicherheitskritischen Umgebungen verwendet, in denen der Fehler keine Option ist.Beispielsweise müssen Airbag -Sensoren bei einem Autounfall die Auswirkungen erkennen und die Bereitstellung fast sofort auslösen.Wenn das System auch kurz zurückbleibt, kann der Airbag zu spät eingesetzt werden, um die Passagiere zu schützen.In ähnlicher Weise müssen Kontrollsysteme in einer chemischen Verarbeitungsanlage Temperatur und Druck in Echtzeit regulieren.Wenn ein Ventil bei Bedarf nicht geöffnet ist, kann das Ergebnis eine Explosion oder ein giftiges Leck sein.Um dieses Maß an Reaktionsfähigkeit zu erreichen, werden harte Echtzeitsysteme mit vorhersehbarer Hardware mit geringer Latenz und hochoptimierter Software aufgebaut.Das gesamte System soll garantieren, dass jede Aufgabe ausnahmslos innerhalb ihrer Frist ausgeführt wird.Dies beinhaltet häufig dedizierte Prozessoren, Echtzeit-Betriebssysteme (RTOs) und deterministische Planungsmethoden, die sicherstellen, dass keine Aufgabe aufgrund anderer Vorgänge im System verzögert wird.Tests und Validierung für diese Systeme sind ebenfalls streng.

• Weiche Echtzeitsysteme

Weiche Echtzeitsysteme verlassen sich auch auf zeitnahe Antworten, ermöglichen jedoch mehr Flexibilität.Gelegentliche Verzögerungen sind akzeptabel, und während die Leistung beim Übersehen von Fristen sich verschlechtern kann, bleibt das Gesamtsystem funktionsfähig.Diese Systeme sind so gebaut, dass Unvollkommenheiten toleriert werden, solange die Verzögerung die Benutzererfahrung nicht durchbricht oder einen kritischen Fehler verursacht.Betrachten Sie eine Videokonferenz -App.Ziel ist es, Audio und Videos in Echtzeit zu übertragen. Wenn jedoch ein Rahmen oder die Klangstotter kurz fallen, wird das Gespräch fortgesetzt.Ebenso kann bei Online -Spielen eine kurze Verzögerung das Gameplay stören, das System jedoch nicht zum Absturz bringen.Das System kann Glättungsalgorithmen aufholen, wiederherstellen oder anwenden, um eine akzeptable Erfahrung aufrechtzuerhalten.Diese Systeme sind weiterhin unter Berücksichtigung der Reaktionsfähigkeit konzipiert, aber die Einschränkungen sind weicher.Sie können allgemeine Betriebssysteme mit Echtzeitverlängerungen verwenden oder sich auf Pufferung und adaptive Techniken verlassen, um kurze Leistungslücken zu glätten.Da weiche Echtzeitsysteme häufig auf gemeinsamen oder Multitasking-Plattformen ausgeführt werden, müssen Sie ein Gleichgewicht zwischen Reaktionsfähigkeit und Ressourcenverbrauch steigern.Effiziente Planung, Ressourcenzuweisung und das Management der Servicequalität sind der Schlüssel, um eine gute Leistung zu liefern, ohne das System zu überfassen.

Kosteneffizienz bei Produktion und Betrieb

Eines der Hauptziele bei der Gestaltung eingebetteter Systeme ist es, die Kosten nicht nur für das Endprodukt, sondern auch für den gesamten Prozess von Hardwareauswahl bis hin zu Softwareentwicklung und langfristiger Wartung niedrig zu halten.Erschwinglich ermöglicht es, eingebettete Systeme in einer Vielzahl von Produkten zu verwenden, von Küchengeräten bis hin zu medizinischen Geräten.Speicher und Speicher werden ebenfalls auf ein Minimum gehalten und konzentrieren sich nur auf das, was benötigt wird.Diese intelligente Verwendung von Ressourcen senkt die Produktionskosten und bietet dennoch zuverlässige Leistung.Aufgrund dieses Ansatzes können Hersteller eingebettete Systeme in großen Mengen produzieren, ohne Produkte zu teuer zu machen.Aus diesem Grund können selbst erschwingliche Geräte wie Kaffeemaschinen, Fitnessbänder oder Kinderspielzeuge fortgeschrittene Funktionen bieten.Hinter den Kulissen erledigt ein kompaktes, gut abgestimmeltes eingebettetes System die Arbeit.

Ausgleichungsprozessorleistung und Speichergebrauch ausbalancieren

Die Auswahl der entsprechenden Prozessor- und Speicherkonfiguration ist ein wichtiger Bestandteil des eingebetteten Systemdesigns.Die Wahl hängt weitgehend von den Komplexität und Leistungsanforderungen der Anwendung ab.Für grundlegende Funktionen wie das Einschalten einer LED, die Lesetemperatur eines Sensors oder das Management eines einfachen Timings sind ein Mikrocontroller mit geringer Leistung mit begrenztem RAM und minimale Verarbeitungsfähigkeit in der Regel ausreichend.Diese Chips sind kompakt, erschwinglich und sehr energieeffizient, wodurch sie ideal für kleine, batteriebetriebene Geräte sind.Anspruchsvollere Anwendungen wie die Echtzeit-Videoverarbeitung, die GPS-Navigation mit 3D-Mapping oder der autonome Drohnenflug erfordern jedoch mehr Verarbeitungsleistung und Speicher.Diese Systeme stützen sich häufig auf fortschrittliche CPUs oder digitale Signalprozessoren (DSPs) sowie größere RAM- und Speicherkapazitäten.Das richtige Gleichgewicht stellt sicher, dass das System zuverlässig und effizient arbeitet, ohne die technischen oder finanziellen Einschränkungen des Projekts zu übertreiben oder zu übertreffen.

Physische und funktionale Designbeschränkungen

Eingebettete Systeme müssen häufig innerhalb strenger physischer und ökologischer Einschränkungen arbeiten, und diese Einschränkungen prägen jeden Aspekt ihrer Entwicklung.Eine der häufigsten Herausforderungen ist die Größe.Geräte müssen oft kompakt genug sein, um in begrenzte Räume zu passen, z. B. innerhalb einer Armbanduhr, einem intelligenten Sensor oder einem Fahrzeug -Armaturenbrett.Dies erfordert eine nachdenkliche Auswahl der Komponenten und ein effizientes Layout -Design.Der Stromverbrauch ist ein weiteres Problem, insbesondere für batteriebetriebene oder remote eingesetzte Systeme.In diesen Fällen muss jede Komponente optimiert werden, um den Energieverbrauch zu minimieren, die Batterielebensdauer zu verlängern oder die Notwendigkeit einer häufigen Wartung zu verringern.Leistungseffizientes Design ist der Schlüssel zur Gewährleistung des langfristigen Betriebs im Feld.

Die Kosten spielen auch eine wichtige Rolle und erstrecken sich über die Erstproduktion hinaus auf Wartung, Software -Updates und die Gesamtkosten für die Eigentümerschaft über die Lebensdauer des Systems.Trotz all dieser Einschränkungen müssen eingebettete Systeme dennoch zuverlässige und konsistente Leistung liefern.Egal, ob Daten von einem tragbaren Gesundheitsmonitor erfasst oder die Flugbahn einer Drohne kontrolliert werden, das System muss genau und ohne Ausfall arbeiten.Letztendlich muss jede Designauswahl die Fähigkeit des Systems unterstützen, seine zugewiesene Aufgabe innerhalb der engen Größe, der Strom-, Kosten- und Leistungsgrenzen auszuführen.

Eingebettete Systeme gegen allgemeine Systeme

Zweck

Allgemeine Computer: Diese Computer sind für viele verschiedene Aufgaben erstellt.Sie sind flexibel und können eine breite Palette von Software ausführen, von Videobearbeitung und Internet -Surfen bis hin zu Finanzmodellierung und Musikstreaming.Der gleiche Computer kann verschiedenen Benutzern dienen, indem er die Software ändern.Betriebssysteme wie Windows, MacOS oder Linux können mehrere Programme gleichzeitig verwalten, sodass Benutzer die Aufgaben schnell wechseln können.Stellen Sie sich allgemeine Computer als digitale Schweizer Armee-Messer in vielen Situationen vielseitig, mächtig und nützlich vor.

Eingebettete Systeme: Eingebettete Systeme sind so ausgelegt, dass sie eine oder einige spezifische Aufgaben ausführen und in größere Maschinen integriert sind.Zum Beispiel verfügt eine Waschmaschine über einen kleinen Computer, der nur Waschfunktionen wie Spinn- und Wasserspiegel steuert.Es muss nichts anderes tun.Diese Systeme werden normalerweise einmal programmiert und selten aktualisiert.In Autos steuern eingebettete Systeme Dinge wie Bremsen, Airbags und Motorzeitpunkte.Sie reagieren schnell und zuverlässig, weil sie für einen einzigen Job gebaut sind.Sie halten leise alles im Hintergrund.

Einschränkungen

Allgemeine Computer: Diese Systeme werden nicht mit vielen Grenzen aufgebaut.Sie sitzen normalerweise an Orten mit viel Kraft, Raum und Kühlung.Das bedeutet, dass sie leistungsstarke Teile wie schnelle Prozessoren, viel Speicher und große Speicherantriebe verwenden können, auch wenn diese Teile viel Energie verbrauchen und heiß werden.Sie sind auch einfach zu aktualisieren. Sie können bei Bedarf mehr Speicher, eine bessere Grafikkarte oder einen größeren Speicher hinzufügen.Dies macht sie flexibel und anpassbar, bedeutet aber auch, dass sie oft größer, teurer und weniger energieeffizient sind als Geräte, die für einen einzelnen Job gebaut wurden.

Eingebettete Systeme: Eingebettete Systeme müssen innerhalb strenger Grenzen arbeiten.Sie sind klein, verwenden sehr wenig Strom (manchmal von einer Batterie) und müssen lange Zeit zuverlässig laufen, ohne dass jemand sie repariert oder aktualisiert.Sie können unter harten Bedingungen wie Wärme, Vibration oder Staub verwendet werden, z. B. in Autos oder Außenmaschinen.Da sie oft in großer Zahl hergestellt werden, müssen sie billig sein, um zu produzieren, aber dennoch zuverlässig.Dazu gehören nur die Teile und die Kraft, die für ihren speziellen Job NO -Extras benötigt werden.Einmal gebaut, laufen sie normalerweise jahrelang ohne Änderungen.

Leistung

Allgemeine Computer: Diese Computer sind für Geschwindigkeit und Multitasking erstellt.Sie können viele Programme gleichzeitig wie einen Videoanruf ausführen, Dateien herunterladen, Musik spielen und nach Viren scannen, ohne zu verlangsamen.Sie verwenden leistungsstarke Prozessoren mit mehreren Kernen, viel RAM und schnellem Speicher, um große Jobs wie Gaming, 3D -Design oder Softwareentwicklung zu erledigen.Ihr Design konzentriert sich auf schnelle Antworten und eine reibungslose Leistung.Sie balancieren Hardware und Software, um Aufgaben zu verwalten, Ressourcen zu verschieben und sich schnell von Problemen zu erholen, wodurch sie für viele Arten von Arbeiten schnell und zuverlässig werden.

Eingebettete Systeme: Bei eingebetteten Systemen geht es bei der Leistung nicht um Geschwindigkeit, sondern darum, einen bestimmten Job zuverlässig und pünktlich zu erledigen.Zum Beispiel muss der Computer eines Schrittmachers nicht schnell sein, aber er muss im richtigen Moment Signale an das Herz senden.Timing und Präzision sind wichtiger als Macht.Viele eingebettete Systeme sind Echtzeit, dh sie müssen innerhalb strenger Zeitgrenzen reagieren.Sie konzentrieren sich darauf, ein paar Aufgaben perfekt zu erledigen, nicht viele Aufgaben.Ihre Leistung wird gemessen, wie zuverlässig, energieeffizient und hitzebeständig sie sind, insbesondere in schwierigen Umgebungen.

Benutzeroberfläche

Allgemeine Computer: Diese Computer sind damit konzipiert, dass Menschen direkt interagieren.Sie verwenden Dinge wie Tastaturen, Mäuse, Touchscreens und sogar Stimm- oder Gestenkontrollen.Die Benutzeroberfläche ist flexibel und einfach zu bedienen, unabhängig davon, ob Sie im Internet stöbern, Dokumente bearbeiten, Spiele spielen oder Videos machen.Die Software sieht oft gut aus, gibt sofortiges Feedback und kann angepasst werden.Alles basiert auf den Bedürfnissen des Benutzers und bietet Tools für alle Arten von Aufgaben.

Eingebettete Systeme: Die meisten eingebetteten Systeme benötigen nicht viel Benutzerinteraktion, einige haben überhaupt keine.Wenn sie eine Schnittstelle haben, ist sie normalerweise einfach und auf den Punkt.Eine Mikrowelle zum Beispiel hat einen kleinen Bildschirm und ein paar Tasten.Ein Fitness -Tracker zeigt möglicherweise Ihre Schritte oder Ihre Herzfrequenz, während mehr Einstellungen über eine Telefon -App behandelt werden.Einige Systeme verwenden Lichter oder Geräusche anstelle von Bildschirmen.Ziel ist es, gerade genug Kontrolle zu geben, um das Gerät einfach und sicher zu verwenden, während die Dinge einfach und oft im Hintergrund verborgen bleiben.

Eingebettete Systemtypen nach Funktion und Leistung

Echtzeit eingebettete Systeme

Eingebettete Echtzeit-Systeme sind spezielle Computereinheiten, die für strenge Zeiteinschränkungen konzipiert sind.Diese Systeme sind in größere Geräte eingebettet und so programmiert, dass sie auf Eingaben oder Ereignisse innerhalb eines garantierten Zeitrahmens reagieren.Ihr Hauptziel ist es, vorhersehbares und zeitnahes Verhalten in Szenarien zu gewährleisten, in denen selbst leichte Verzögerungen zu schwerwiegenden Folgen führen können.Diese Systeme kombinieren Software- und Hardwarekomponenten, die für zeitkritische Aufgaben optimiert sind.Echtzeitsysteme sind so konstruiert, dass sie Fristen priorisieren, mit spezifischen Mechanismen wie Interrupt-Handhabung, deterministischer Planung und minimaler Latenz.Basierend auf der Kritikalität der Einhaltung dieser Fristen werden Echtzeitsysteme weitgehend in zwei Kategorien eingeteilt: harte Echtzeitsysteme und weiche Echtzeitsysteme.

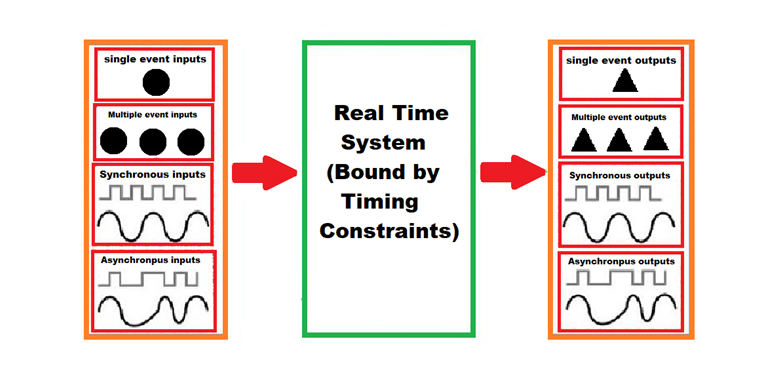

Abbildung 2. Echtzeit eingebettete Systeme

Eingebettete Echtzeit-Systeme werden in einer Vielzahl von Branchen und Umgebungen verwendet.Zum Beispiel in MilitärsystemeSie ermöglichen schnelle und präzise Reaktionen in Verteidigungsoperationen, wie beispielsweise in der Raketenverfolgung oder in der Schlachtfeldkommunikation.In medizinische ÜberwachungsgeräteEchtzeitsysteme sind verantwortlich für die kontinuierliche Verfolgung von Patienten-Vitalen und die Ausstellung von Warnmeldungen oder Interventionen bei Bedarf.Ebenso in VerkehrskontrollsystemeSie verwalten Signalzeiten und überwachen die Fahrzeugbewegungen in Echtzeit, um einen reibungslosen Verkehrsfluss zu gewährleisten und Kollisionen zu vermeiden.In Kontexten werden harte Echtzeitsysteme eingesetzt, in denen eine Frist katastrophal in Raketenanleitungssystemen katastrophal sein kann, in denen selbst eine Millisekundenverzögerung den Erfolg der Mission beeinträchtigen kann, oder in Defibrillatoren, bei denen elektrische Schocks genau im richtigen Moment geliefert werden müssen, um die Herzfunktion wiederherzustellen.Auf der anderen Seite ermöglichen weiche Echtzeitsysteme geringfügige Zeitabweichungen, wodurch sie für weniger kritische Szenarien wie Video-Streaming geeignet sind, bei denen kleine Verzögerungen möglicherweise zu Pufferungen, jedoch nicht zu einem Ausfall führen, oder in Mikrowellenöfen, bei denen eine leichte Verzögerung der Kochzeit im Allgemeinen akzeptabel ist.

Eigenständige Systeme eingebettete Systeme

Eigenständige eingebettete Systeme sind in sich geschlossene Computergeräte, mit denen bestimmte Aufgaben unabhängig ausgeführt werden sollen, ohne dass eine kontinuierliche Kommunikation mit einem zentralen Host-Computer oder -netzwerk erforderlich ist.Im Gegensatz zu eingebetteten Systemen, die als Teil eines größeren Systems arbeiten, werden eigenständige Versionen so konstruiert, dass sie autonom funktionieren und ihre eigenen Eingaben, Verarbeitung und Ausgaben verwalten.Sie bestehen aus einem dedizierten Prozessor, Speicher, Eingangs-/Ausgabe-Schnittstellen und anwendungsspezifischen Software, die alle in einen kompakten Formfaktor eingebettet sind.Ihr Design wird häufig für geringem Stromverbrauch, Zuverlässigkeit und effiziente Echtzeitleistung optimiert.Ein wesentliches Merkmal von eigenständigen Systemen ist ihre Fähigkeit, nach dem Einsatz ohne externe Unterstützung zu arbeiten.Sobald sie programmiert und betrieben werden, können sie wiederholt Aufgaben oder als Reaktion auf bestimmte Auslöser ausführen, sodass sie ideal für Umgebungen, in denen die Netzwerkkonnektivität begrenzt oder unnötig ist.Sie werden in Anwendungen verwendet, bei denen Zuverlässigkeit, Autonomie und Kompaktheit Prioritäten sind.Dies macht sie in Szenarien wertvoll, die eine konsistente Leistung ohne manuelle Aufsicht oder externe Computerressourcen erfordern.

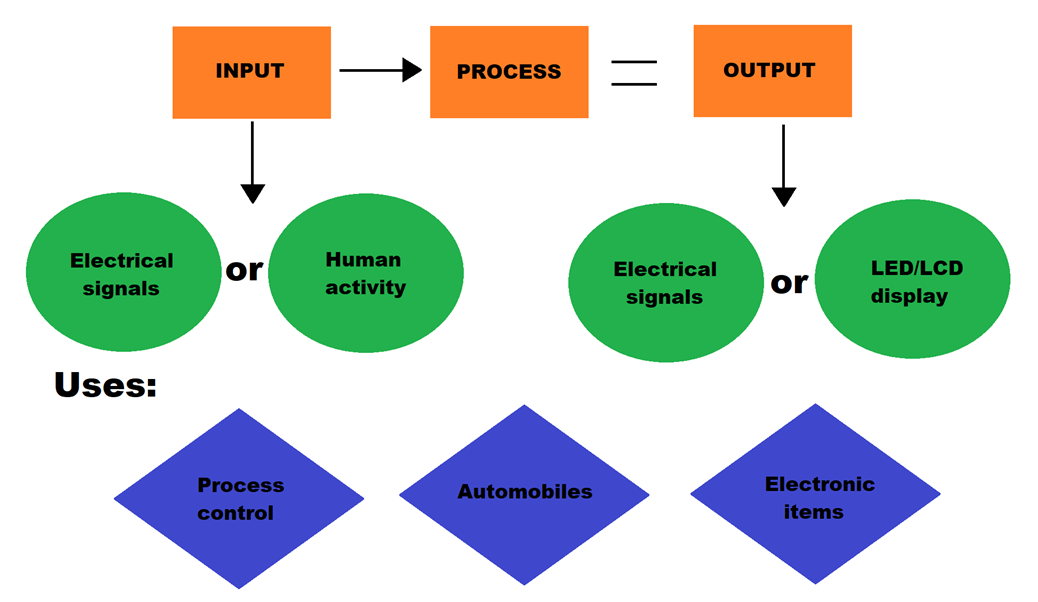

Abbildung 3. eigenständige eingebettete Systeme

Anwendungen eigenständiger eingebetteter Systeme sind sowohl in Verbraucher als auch in industriellen Kontexten weit verbreitet.Zum Beispiel, MP3 -Player sind klassische eigenständige Geräte, die unabhängig voneinander die Musik-Wiedergabe verwalten.Sie integrieren digitale Speicher-, Dekodierungssoftware- und Audio -Hardware, um Mediendateien abzuspielen, ohne eine Computerverbindung zu benötigen. TaschenrechnerEin weiteres bekanntes Beispiel: Verwenden Sie eingebettete Prozessoren, um arithmetische und fortschrittliche mathematische Funktionen auf Nachfrage in Bildung, Wirtschaft und Ingenieurwesen auszuführen.Andere häufige Beispiele sind Mikrowellenöfen Und Digitale Uhren .Das eingebettete System eines Mikrowellen -Ofens behandelt Eingabe, Timing und Stromversorgungsregelung, um Kochfunktionen ohne externe Unterstützung zu verwalten.In ähnlicher Weise sind digitale Uhren auf präzisen internen Oszillatoren und eingebettete Software angewiesen, um Zeit zu halten und Funktionen wie Alarme oder Timer in einer vollständig autarken Einheit bereitzustellen.Diese Beispiele zeigen, wie eigenständige eingebettete Systeme dedizierte Rollen in alltäglichen Werkzeugen erfüllen und die Autonomie nahtlos mit Effizienz kombinieren.

Vernetzte eingebettete Systeme

Vernetzte eingebettete Systeme sind spezielle Computereinheiten, die durch eine Vielzahl von Kommunikationsprotokollen miteinander verbunden sind, sodass sie Daten und Ressourcen in einem Netzwerk nahtlos teilen können.Diese Systeme sind so konzipiert, dass sie je nach den spezifischen Bedürfnissen und Einschränkungen der Anwendung sowohl über kabelgebundene als auch drahtlose Konfigurationen funktionieren.Eine Reihe von Kommunikationsprotokollen unterstützt diese Konnektivität, einschließlich lokaler Netzwerke (LAN), Wide Area Networks (WAN), Zigbee, Bluetooth und dem CAN -Bus (Controller Area Network).Jedes dieser Protokolle bietet unterschiedliche Vorteile in Bezug auf Bereich, Datenrate, Stromverbrauch und Netzwerktopologie, die ein flexible und effiziente Systemdesign ermöglichen.

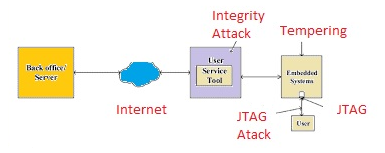

Abbildung 4. Vernetzte eingebettete Systeme

Die Anwendungen von vernetzten eingebetteten Systemen umfassen mehrere Domänen, in denen der Datenaustausch und die Automatisierung erforderlich sind.Im Finanzsektor sind sie beispielsweise in automatisierte Teller -Maschinen (Geldautomaten) eingebettet, um sichere, Transaktionen und Fernwartungen zu erleichtern.In der Energieinfrastruktur nutzen Smart Grids diese Systeme, um die Stromverteilung effizient zu überwachen und zu verwalten, und reagieren dynamisch auf Verbrauchsmuster.Wetterstationen verwenden vernetzte eingebettete Systeme, um Umgebungsdaten zu sammeln, zu verarbeiten und zu übertragen, wodurch genaue Prognose und Klimaüberwachung unterstützt werden.In Wohn- und Gewerbeumgebungen integrieren Hausautomationssysteme solche Technologien, um Sicherheit, Steuerbeleuchtung und Temperatur zu verbessern und das Gesamtenergiemanagement zu verbessern.Durch diese verschiedenen Anwendungen spielen vernetzte eingebettete Systeme eine Rolle in modernen Technologie -Ökosystemen und ermöglichen intelligente, reaktionsschnelle und verbundene Umgebungen.

Mobile eingebettete Systeme

Mobile eingebettete Systeme zeichnen sich durch ihre kompakte Größe und Portabilität aus, wodurch sie für die Integration in Handheld- oder Wearable-Geräte geeignet sind.Diese Systeme entwickelt, um effizient im Rahmen der Einschränkungen der Mobilität zu arbeiten. Diese Systeme werden von Batterien betrieben und enthalten energieeffiziente Hardware und Software, um die Akkulaufzeit ohne Kompromisse zu verlängern.Aufgrund ihrer physischen und betrieblichen Einschränkungen besitzen mobile eingebettete Systeme im Vergleich zu ihren stationären Gegenstücken im Allgemeinen nur eine begrenzte Verarbeitungsleistung und -speicher.Sie sind jedoch optimiert, um eine spezielle, leichte Software auszuführen, die die Reaktionsfähigkeit und Funktionalität gewährleistet und gleichzeitig Ressourcen speichert.

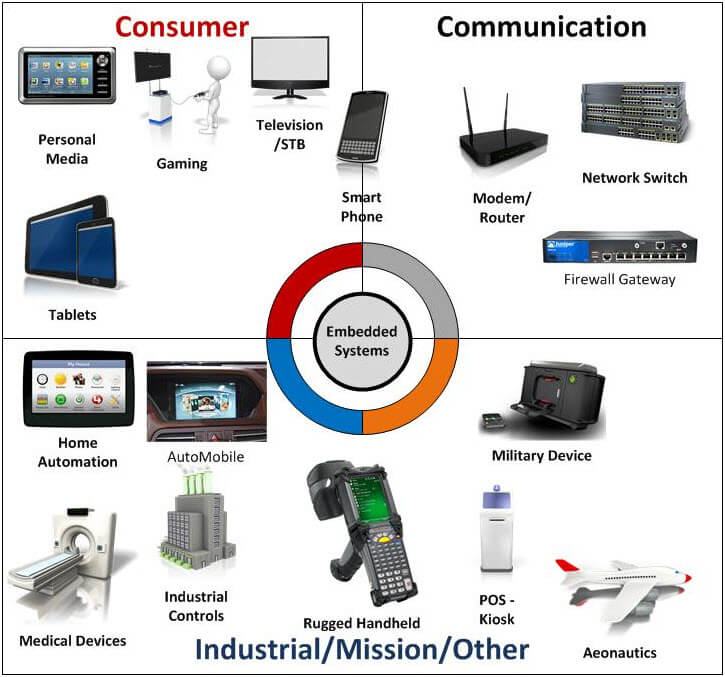

Abbildung 5. Eingebettete Systeme

Diese Systeme finden sich in einer Vielzahl von Elektronik, die Bequemlichkeit und Mobilität priorisieren.Smartphones sind beispielsweise anspruchsvolle mobile eingebettete Systeme, die ein breites Spektrum von Funktionen über die Sprachkommunikation hinaus bieten, einschließlich Internet-Browsing, Fotografie, Navigation und App-basierter Dienste.Fitness-Tracker sind ein weiteres Beispiel, bei dem eingebettete Sensoren und Software verwendet werden, um gesundheitliche Metriken wie Herzfrequenz, gestaltete Schritte und Schlafqualität zu überwachen und in Echtzeit Einblicke in ihre körperliche Aktivität zu liefern.In ähnlicher Weise stützen sich tragbare Spielekonsolen auf eingebettete Systeme, um immersive Spielerlebnisse unterwegs zu bieten und die Leistung mit Batterieeffizienz auszugleichen.Zusammen beleuchtet diese Beispiele die Vielseitigkeit und wachsende Bedeutung mobiler eingebetteter Systeme bei der Verbesserung des modernen Lebensstils durch tragbare, intelligente Technologie.

Eingebettete Systemtypen nach Mikrocontroller -Leistung

Kleine eingebettete Systeme

Eingebettete kleine skalierende Systeme stützen sich typischerweise auf 8-Bit- oder 16-Bit-Mikrocontroller wie die weit verbreitete 8051-Serie.Diese Prozessoren werden für ihre Einfachheit, Erschwinglichkeit und geringe Strombedürfnisse ausgewählt, wodurch sie für die Behandlung unkomplizierter, vordefinierter Aufgaben geeignet sind.Aufgrund ihrer begrenzten Rechenfunktionen sind diese Systeme ideal für Anwendungen, bei denen eine komplexe Verarbeitung nicht erforderlich ist.Speicherressourcen in kleinen eingebetteten Systemen sind minimal und sind häufig nur ausreichend, um ein kompaktes Programm zu speichern und kleine Datensätze zu verarbeiten.Diese begrenzte Speicherkapazität stimmt mit ihrer einfachen Funktionalität überein und verringert sowohl den Kosten- als auch der Stromverbrauch.Infolgedessen erfordern diese Systeme keine umfangreiche Softwareunterstützung oder große Speicherkapazität.Der Stromverbrauch ist eine wichtige Überlegung von Design, da viele eingebettete kleine eingebettete Systeme batteriebetrieben werden.Sie sind optimiert, um einen geringen Energieverbrauch mit geringem Energieverbrauch zu erhalten, um die Akkulaufzeit zu verlängern.Diese Systeme treten häufig in Geräten wie elektronischem Spielzeug, digitalem Thermometern, Verkaufsautomaten und anderen Geräten vor, die spezifische, sich wiederholende Aufgaben ausführen.Diese Anwendungen erfordern nur wenig bis gar keine Benutzerinteraktion und es wird erwartet, dass sie über lange Zeiträume mit minimaler Intervention zuverlässig funktionieren.Eingebettete Systeme für kleine Maßstäbe sind Einstiegslösungen, die auf aufgabenspezifische Anwendungen zugeschnitten sind.Ihre definierenden Merkmale umfassen niedrige Kosten, minimale Komplexität und Energieeffizienz.Obwohl sie im Vergleich zu fortschrittlicheren Systemen eingeschränkt sind, sind sie in ihrem beabsichtigten Betriebsbereich hochwirksam und zuverlässig.

Eingebettete Systeme mit mittlerem Maßstab

Eingebettete Systeme mit mittlerem Maßstab werden von leistungsfähigeren Prozessoren betrieben, typischerweise 16-Bit bis 32-Bit-Mikrocontroller oder digitale Signalprozessoren (DSPs).Diese fortgeschritteneren Prozessoren ermöglichen es dem System, größere Datenvolumina zu verarbeiten und Berechnungen mit höheren Geschwindigkeiten durchzuführen als ihre kleinen Gegenstücke.Infolgedessen eignen sie sich gut für Anwendungen, die eine größere Verarbeitungsleistung und Effizienz erfordern.In Bezug auf die Software verwenden diese Systeme häufig höhere Programmiersprachen wie C, C ++ und gelegentlich Java.Diese Sprachen unterstützen ein komplexeres und vielseitiges Softwaredesign und ermöglichen es, komplexe Funktionen und Benutzeroberflächen zu implementieren.Die Verwendung strukturierter, objektorientierter oder modularer Programmierungstechniken verbessert auch die Wartbarkeit und Skalierbarkeit bei der Softwareentwicklung.

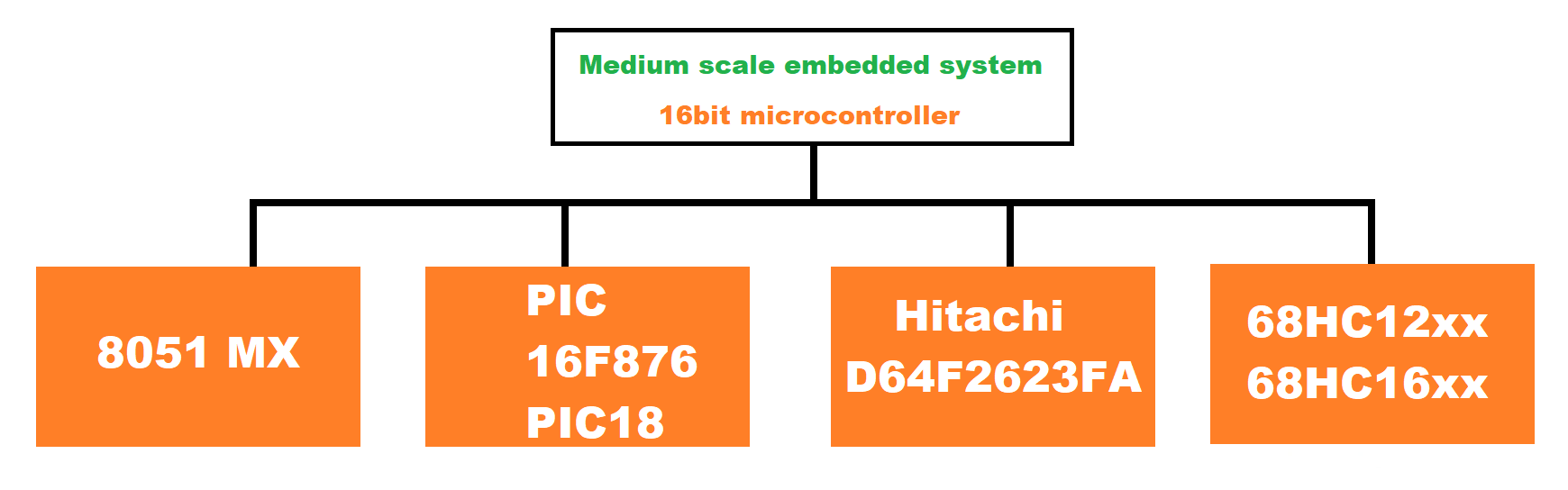

Abbildung 6. Beispiel für eingebettete Systeme mit mittlerem Maßstab

Entwicklungswerkzeuge für mittlere Systeme sind fortgeschrittener und umfassen integrierte Entwicklungsumgebungen (IDEs), Compiler und Debugger.Diese Tools ermöglichen effizientere und robuste Entwicklungsworkflows und bieten Funktionen wie Code-Navigation, Echtzeitfehlererkennung und Simulation zum Debuggen und Raffinieren von Software in komplizierteren Systemen.Die Anwendungen mit mittlerem Maßstab eingebetteten Systemen sind weit verbreitet, insbesondere in Geräten, die ein Gleichgewicht zwischen Leistung und Komplexität erfordern.Häufige Beispiele sind automatisierte Teller -Maschinen (ATMs), Global Positioning Systems (GPS), industrielle Steuerungssysteme und Netzwerkrouter.Diese Geräte erfordern mehr als einfache Kontrollfunktionen und stützen sich auf Datenverarbeitung, Kommunikationsfunktionen und Interaktion.Eingebettete Systeme mit mittlerem Maßstab dienen als Brücke zwischen kleinen, einfachen Geräten und großen, komplexen eingebetteten Anwendungen.Sie bieten eine verbesserte Leistung, eine moderate funktionale Komplexität und eine verbesserte Software- und Konnektivitätsunterstützung, wodurch sie ideal für eine breite Palette von mäßig anspruchsvollen eingebetteten Lösungen.

Anspruchsvolle eingebettete Systeme

Anspruchsvolle eingebettete Systeme stellen die fortschrittlichste Stufe der eingebetteten Technologie dar, wobei die Hochleistungs-32-Bit-Verfahren an 64-Bit-Prozessoren verwendet wird, häufig mit Multicore-Architekturen.Diese leistungsstarken Prozessoren sind für komplexe Berechnungen, Datenverarbeitung und Multitasking mit hoher Effizienz ausgelegt, sodass die Systeme die anspruchsvollen Leistungsanforderungen in verschiedenen Anwendungen erfüllen können.Um diese Komplexität zu unterstützen, werden diese Systeme häufig auf Echtzeit-Betriebssystemen (RTOs) oder umfassenderen Betriebsumgebungen wie eingebettetem Linux ausgeführt.Die Auswahl des Betriebssystems hängt von der spezifischen Anwendung ab, insbesondere wenn Multitasking, Echtzeit-Reaktionsfähigkeit oder erweiterte Benutzeroberflächen erforderlich sind.Das Vorhandensein eines Betriebssystems erleichtert auch die Entwicklung, Skalierbarkeit und die Wartbarkeit komplexer Anwendungen.

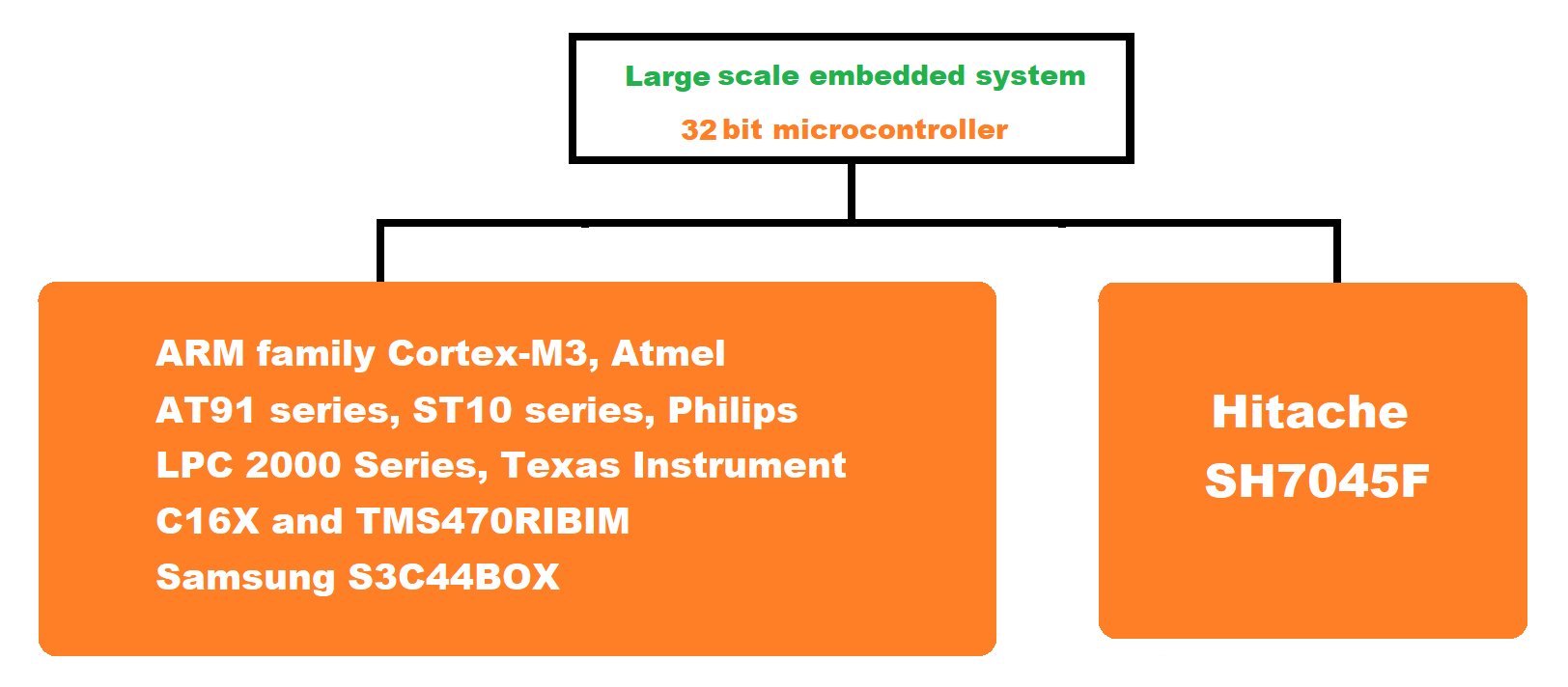

Abbildung 7. Beispiel für ausgefeilte eingebettete Systeme

Die Hardware-Architektur von anspruchsvollen eingebetteten Systemen ist komplexer als ihre kleinen und mittleren Gegenstücke.Diese Systeme enthalten eine Vielzahl von Schnittstellen für die Konnektivität, einschließlich USB, Ethernet und Wi-Fi, und integrieren häufig mehrere Sensoren und Aktuatoren.Dieser Hardware -Reichtum ermöglicht es ihnen, dynamisch mit ihrer Umgebung zu interagieren, große Datenmengen zu sammeln und zu verarbeiten und komplizierte Steuerungsfunktionen auszuführen.Anwendungen für diese Systeme finden Sie in hohen Einsätzen, missionskritische Umgebungen, in denen Zuverlässigkeit, Präzision und Geschwindigkeit nicht verhandelbar sind.Beispiele sind Satelliten, Avioniksysteme, fortschrittliche medizinische diagnostische Geräte und hochwertige Industrieautomatisierungsplattformen.In diesen Kontexten kann ein Systemversagen schwerwiegende Konsequenzen haben, wodurch Leistung und Zuverlässigkeit erforderlich sind.Anspruchsvolle eingebettete Systeme repräsentieren den Höhepunkt des eingebetteten Designs.Sie sind in der Lage, hochkomplexe und Aufgaben auszuführen, häufig nach strengen regulatorischen und sicherheitsbezogenen Standards.Diese Systeme erfordern robuste Software -Frameworks, Strategien für fortschrittliche Stromverwaltungen und die Aufmerksamkeit für Hardware- und Softwarezuverlässigkeit, wodurch sie die anspruchsvollste und leistungsstärkste Klasse eingebetteter Systeme machen.

Abschluss

Eingebettete Systeme sind ein großer Teil der Geräte, die wir jeden Tag verwenden, auch wenn wir sie nicht sehen.Sie helfen den Dingen, reibungslos, schnell und zuverlässig zu laufen, ob es sich um eine Waschmaschine, ein medizinisches Gerät oder ein GPS handelt.Dieser Leitfaden zeigte, wie sie funktionieren, was sie von normalen Computern unterscheidet und welche vielen Formen sie annehmen können.Egal wie einfach oder fortschrittlich, eingebettete Systeme sind so konzipiert, dass sie ihre Arbeit mit so wenig Platz, Strom und Kosten wie möglich gut erledigen.
