Blindleistung verstehen: Wie sie funktioniert und warum sie wichtig ist

Blindleistung ist ein wichtiger Bestandteil elektrischer Wechselstromsysteme, da sie die elektrischen und magnetischen Felder unterstützt, die viele Geräte zum Betrieb benötigen.In diesem Artikel wird erklärt, was Blindleistung ist, wie sie in Wechselstromkreisen funktioniert und wie sie anhand von Spannung, Strom und Leistungsfaktor berechnet wird.Außerdem wird untersucht, wie sich Blindleistung bei ohmschen, induktiven, kapazitiven und nichtlinearen Lasten verhält.Darüber hinaus werden die Vorteile eines ordnungsgemäßen Blindleistungsmanagements, seine praktischen Anwendungen und seine Rolle in modernen Energiesystemen behandelt.

Katalog

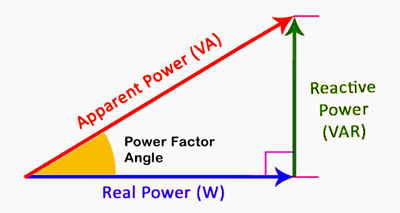

Abbildung 1. Blindleistungsdreieck

Was ist Blindleistung?

Blindleistung ist der Teil der elektrischen Leistung in einem Wechselstromsystem, der keine nützliche Arbeit leistet, aber zur Aufrechterhaltung elektrischer und magnetischer Felder erforderlich ist.Dies liegt daran, dass Spannung und Strom zeitlich nicht perfekt aufeinander abgestimmt sind, wodurch eine Phasendifferenz zwischen ihnen entsteht.Diese Phasenverschiebung führt dazu, dass sich Energie zwischen der Quelle und den reaktiven Komponenten hin und her bewegt, anstatt vollständig verbraucht zu werden.Blindleistung ist wichtig für den Betrieb von Geräten wie Motoren, Transformatoren und induktiven Geräten in Energiesystemen.Es spielt eine Schlüsselrolle bei der Aufrechterhaltung des Spannungsniveaus und der Gewährleistung eines stabilen Systembetriebs.Ohne Blindleistung würden viele elektrische Wechselstromsysteme nicht richtig oder effizient funktionieren.

Wie funktioniert Blindleistung in Wechselstromkreisen?

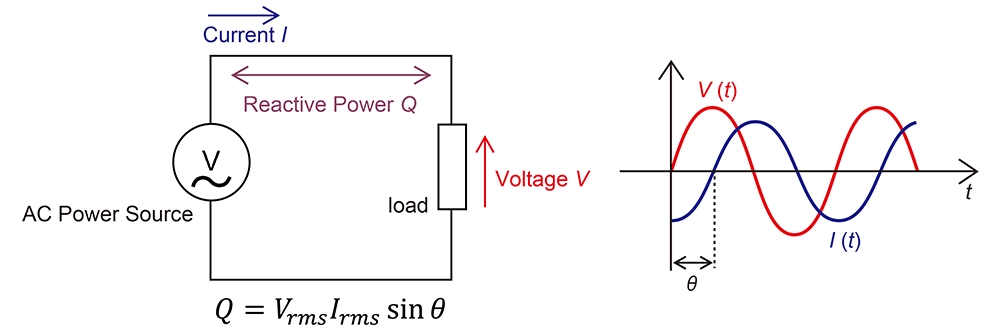

Abbildung 2. Blindleistung in Wechselstromwellenformen und -kreisen

Blindleistung in Wechselstromkreisen entsteht, wenn Spannung und Strom nicht gleichzeitig ihre Spitzenwerte erreichen.Dieser Phasenunterschied führt dazu, dass Energie vorübergehend gespeichert und dann an die Stromquelle zurückgegeben wird, anstatt kontinuierlich genutzt zu werden.Wenn der Wechselstrom seine Richtung ändert, bewegt sich Energie in die elektrischen oder magnetischen Felder innerhalb des Stromkreises hinein und aus diesen heraus.Dieser kontinuierliche Austausch führt zu einem zyklischen Energiefluss und nicht zu einer einseitigen Übertragung.

Die sich verändernde Beziehung zwischen Spannung und Strom kann anhand ihrer Wellenformen beobachtet werden, wobei eine Wellenform der anderen vorauseilt oder nacheilt.Dieser Zeitunterschied erzeugt Blindleistung im System.Auch wenn diese Energie keine nützliche Arbeit verrichtet, wird sie dennoch benötigt, um den Betrieb vieler elektrischer Geräte zu unterstützen.Das Vorhandensein dieser Phasenverschiebung beeinflusst direkt den Stromfluss innerhalb des Stromkreises.

Berechnung der Blindleistung

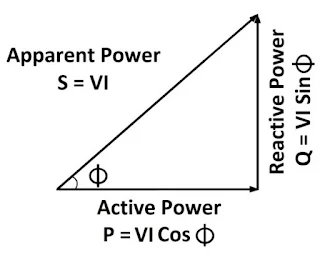

Abbildung 3. Potenzdreieck und Gleichungen

Identifizieren Sie zunächst die angegebenen Werte.Listen Sie zunächst auf, was Sie bereits wissen:

• Spannung (V) = 230 V

• Strom (I) = 10 A

• Leistungsfaktor (cos φ) = 0,8 (nacheilend)

Diese Werte definieren den Betriebszustand der Schaltung.

Berechnen Sie als nächstes die Scheinleistung (S).Die Scheinleistung stellt die von der Quelle gelieferte Gesamtleistung dar.

• S = V × I = 230 × 10 = 2300 VA

Dies ist der volle Leistungsbedarf vor der Trennung nützlicher und nicht nützlicher Komponenten.

Berechnen Sie dann die Wirkleistung (P).Wirkleistung ist der Anteil, der tatsächlich nützliche Arbeit leistet.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Hier erfahren Sie, wie viel Strom effektiv von der Last verbraucht wird.

Berechnen Sie abschließend die Blindleistung (Q).Die Blindleistung ergibt sich aus der Phasendifferenz und kann mithilfe von sin φ ermittelt werden.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Dies stellt die Leistung dar, die zwischen der Quelle und der Last zirkuliert.Die Endergebnisse zeigen, dass die Scheinleistung (S) 2300 VA, die Wirkleistung (P) 1840 W und die Blindleistung (Q) 1380 VAR beträgt.Diese Werte veranschaulichen, wie sich die gesamte zugeführte Leistung in Nutzleistung, die Arbeit verrichtet, und Blindleistung, die das System unterstützt, aufteilt.Diese klare Aufschlüsselung erleichtert das Verständnis, die Analyse und das Management des Stromflusses in elektrischen Wechselstromsystemen.

Wie interagiert Blindleistung mit verschiedenen Lasttypen?

Widerstandslasten (Ohmsche Lasten).

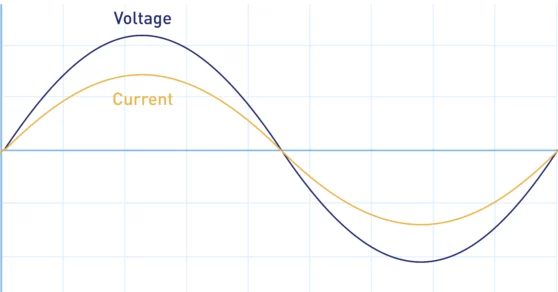

Abbildung 4. Spannung und Strom in Phase

Widerstandslasten sind elektrische Komponenten, die Energie direkt verbrauchen, ohne sie in elektrischen oder magnetischen Feldern zu speichern.Bei diesen Lasten steigen und fallen Spannung und Strom gleichzeitig, sodass zwischen ihnen kein Phasenunterschied besteht.Da beide Wellenformen perfekt aufeinander abgestimmt sind, wird die gesamte zugeführte Energie in nützliche Arbeit wie Wärme oder Licht umgewandelt.Diese Ausrichtung ist an den überlappenden Wellenformen zu erkennen, bei denen Spitzen und Nulldurchgänge genau übereinstimmen.Dadurch fließt während des Zyklus keine Energie zurück zur Quelle.Dieser Zustand bedeutet, dass die Blindleistung in rein ohmschen Stromkreisen im Wesentlichen Null ist.Gängige Beispiele sind Heizgeräte und Glühlampen, bei denen die Energie vollständig ausgenutzt wird.

Induktive Lasten

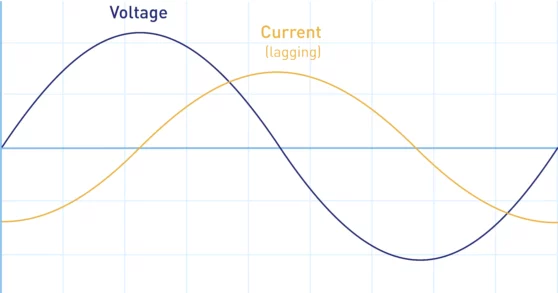

Abbildung 5. Aktuelle Nacheilspannung

Induktive Lasten sind Geräte, die Energie in Magnetfeldern speichern, wenn Strom durch sie fließt.Bei diesen Lasten hinkt die Stromwellenform aufgrund der Art der magnetischen Energiespeicherung der Spannungswellenform hinterher.Diese Verzögerung erzeugt eine Phasendifferenz, bei der Energie vorübergehend gehalten und dann zur Quelle zurückgegeben wird.Die Trennung zwischen den Spannungs- und Stromspitzen verdeutlicht dieses Verzögerungsverhalten.Aufgrund dieser Phasenverschiebung wird Blindleistung erzeugt und fließt innerhalb des Systems.Diese Art von Blindleistung gilt als positiv und kommt häufig in Geräten wie Motoren und Transformatoren vor.Induktive Lasten werden häufig in Industrie- und Energieverteilungssystemen eingesetzt.

Kapazitive Lasten

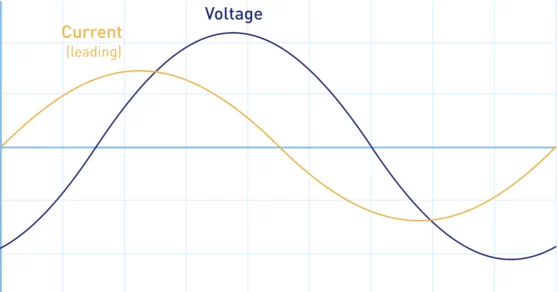

Abbildung 6. Aktuelle Leitspannung

Kapazitive Lasten sind elektrische Komponenten, die Energie in elektrischen Feldern zwischen leitfähigen Platten speichern.Bei diesen Lasten eilt die Stromwellenform der Spannungswellenform voraus, was bedeutet, dass sie ihren Spitzenwert vor der Spannung erreicht.Diese führende Beziehung erzeugt eine Phasendifferenz, die derjenigen bei induktiven Lasten entgegengesetzt ist.Das Wellenformmuster zeigt, dass der Strom während jedes Zyklus der Spannung vorauseilt.Da Energie im elektrischen Feld gespeichert und freigesetzt wird, fließt Blindleistung im System.Diese Art von Blindleistung gilt als negativ.Kapazitive Lasten werden häufig in Anwendungen zur Leistungsfaktorkorrektur und Spannungsregelung eingesetzt.

Nichtlineare (harmonische) Lasten

Abbildung 7. Verzerrte Stromwellenform

Nichtlineare Lasten sind Geräte, die Strom nicht sinusförmig aufnehmen, selbst wenn sie mit einer sinusförmigen Spannung versorgt werden.Diese Lasten führen zu Verzerrungen in der Stromwellenform und erzeugen harmonische Komponenten bei mehreren Frequenzen.Anstelle glatter Wellenformen erscheint der Strom im Vergleich zur Spannung unregelmäßig und ungleichmäßig.Diese Verzerrung beeinflusst das Verhalten der Blindleistung im System, indem sie die Komplexität über einfache Phasenverschiebungen hinaus erhöht.Durch die Wechselwirkung zwischen Oberschwingungen und der Versorgung können zusätzliche reaktive Effekte entstehen.Diese Lasten kommen häufig in moderner Elektronik wie Computern, LED-Treibern und Schaltnetzteilen vor.Die Bewältigung ihrer Auswirkungen ist für die Aufrechterhaltung der Stromqualität wichtig.

Vorteile eines ordnungsgemäßen Blindleistungsmanagements

• Verbessert die Gesamtenergieeffizienz

• Hält stabile Spannungsniveaus aufrecht

• Reduziert Kraftübertragungsverluste

• Verlängert die Lebensdauer der Ausrüstung

• Verhindert Systemüberlastungen

• Unterstützt einen zuverlässigen Netzbetrieb

Anwendungen der Blindleistung

1. Stromübertragungsnetze

Blindleistung ist in Fernübertragungsleitungen wichtig, um die Spannungsstabilität aufrechtzuerhalten.Es hilft, Spannungsabfälle über größere Entfernungen zu verhindern.Versorgungsunternehmen nutzen Kompensationsgeräte zur Regulierung des Blindleistungsflusses.Dies gewährleistet eine effiziente und zuverlässige Stromlieferung.

2. Industrielle Fertigungssysteme

Fabriken sind für den Betrieb von Motoren und schweren Maschinen auf Blindleistung angewiesen.Eine ordnungsgemäße Verwaltung verhindert Ineffizienzen bei großen elektrischen Verbrauchern.Es trägt dazu bei, die Spannung bei hoher Nachfrage stabil zu halten.Dies verbessert die Produktionszuverlässigkeit und die Anlagenleistung.

3. Erneuerbare Energiesysteme

Solar- und Windanlagen benötigen zur Netzintegration eine Blindleistungsregelung.Es hilft, Spannungsschwankungen zu stabilisieren, die durch variable Erzeugung verursacht werden.Zur Steuerung der Blindleistungsabgabe werden Wechselrichter eingesetzt.Dadurch ist die Kompatibilität mit bestehenden Stromnetzen gewährleistet.

4. Umspannwerke

Umspannwerke nutzen die Blindleistungskompensation zur Regelung der Spannungsniveaus.Zur Regelung werden Geräte wie Kondensatoren und Drosseln installiert.Dies verbessert die Systemeffizienz und reduziert Verluste.Es unterstützt auch eine reibungslose Stromverteilung.

5. Gewerbegebäude

Große Gebäude nutzen Blindleistung für HVAC-Systeme und Aufzüge.Eine ordnungsgemäße Steuerung verbessert die Energieeffizienz im täglichen Betrieb.Es reduziert unnötigen Stromverbrauch.Dies senkt die Betriebskosten und verbessert die Zuverlässigkeit.

6. Rechenzentren und IT-Infrastruktur

Rechenzentren benötigen eine stabile Stromversorgung für empfindliche Geräte.Das Blindleistungsmanagement trägt zur Aufrechterhaltung konstanter Spannungsniveaus bei.Es verhindert Störungen durch Stromschwankungen.Dies gewährleistet einen kontinuierlichen und zuverlässigen Betrieb.

Blindleistung vs. Wirkleistung vs. Scheinleistung

Aspekt	Wirkleistung (W)	Blindleistung (VAR)	Scheinbare Leistung (VA)
Definition	Nützliche Kraft das Arbeit verrichtet	Macht das schwankt zwischen Quelle und Last	Insgesamt geliefert Macht
Funktion	Erzeugt eine Ausgabe wie Hitze oder Bewegung	Unterstützt elektrische/magnetische Felder	Stellt die Summe dar Nachfrage
Rolle	Verbrauchte Energie	Gespeichert und zurückgegebene Energie	Kombinierter Effekt
Einheit	Watt (W)	Volt-Verstärker Reaktiv (VAR)	Volt-Ampere (VA)
Energieverbrauch	Voll ausgelastet	Nicht verbraucht	Teilweise genutzt
Richtung	Einseitiger Fluss	Hin und her fließen	Kombinierter Fluss
Auswirkungen auf das System	Treibt Lasten	Pflegt Betrieb	Bestimmt Kapazität
Abhängigkeit	Lastbedarf	Phasenverschiebung	Sowohl P als auch Q
Messung	Leistungsmesser	VAR-Meter	Scheinbares Messgerät
Beitrag	Echte Ausgabe	Unterstützungsfunktion	Insgesamt Anforderung
Effizienz	Betrifft direkt Effizienz	Indirekte Wirkung	Zeigt das System an laden
Präsenz	Immer dabei Arbeitssysteme	Existiert mit Phasendifferenz	Immer präsent
Kontrolle	Lastbasiert	Entschädigung Geräte	Systemdesign
Bewerbung	Haushaltsgeräte, Maschinen	Motoren, Transformatoren	Alle AC-Systeme
Beziehung	Bestandteil von Gesamtleistung	Bestandteil von Gesamtleistung	Kombination aus beides

Blindleistungssteuerung in modernen Energiesystemen

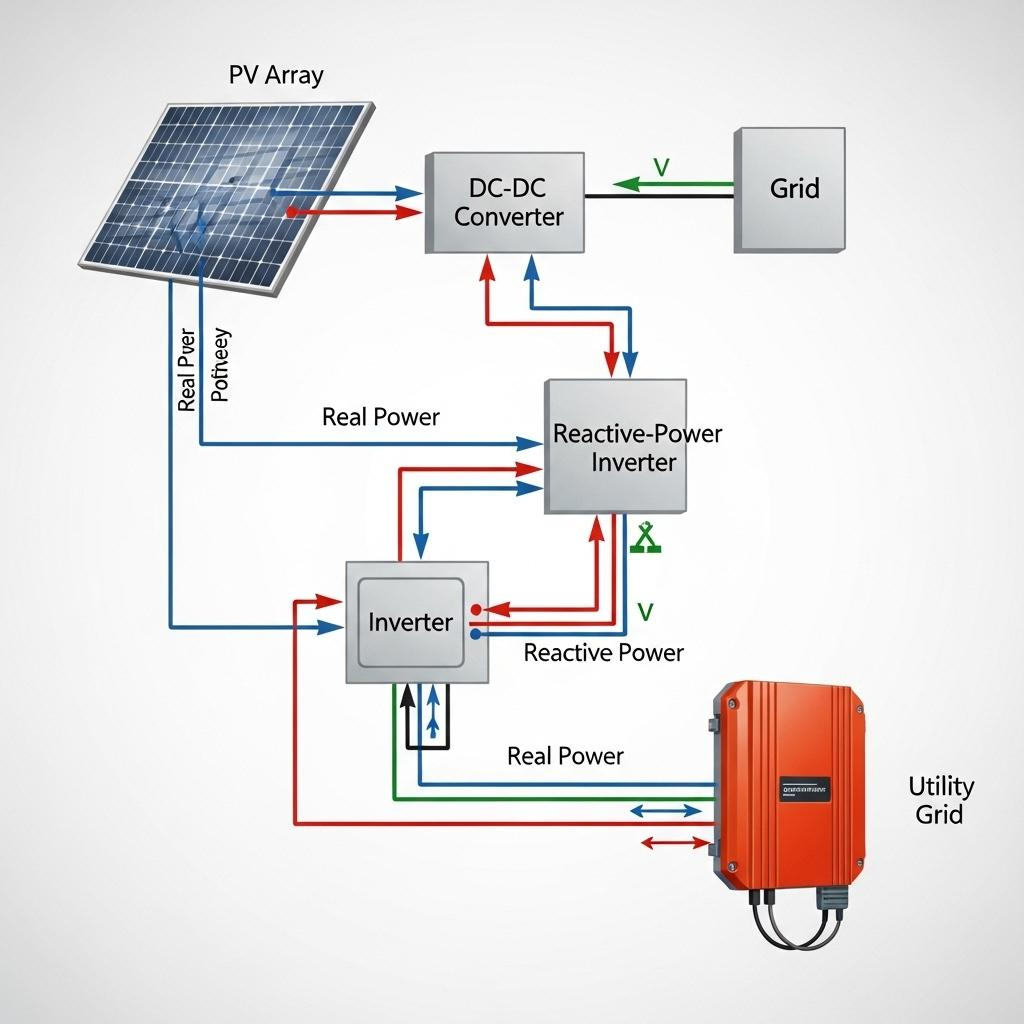

Abbildung 8. Blindleistungssteuerung mit einem intelligenten Wechselrichter

Die Blindleistung in modernen Energiesystemen wird aktiv durch leistungselektronische Geräte verwaltet, die den Energiefluss zwischen Erzeugungsquellen und dem Netz regulieren.In erneuerbaren Systemen erzeugen Photovoltaikanlagen Wirkstrom, der über Konverter verarbeitet und über Wechselrichter ins Netz eingespeist wird.Neben der Wirkleistungsübertragung wird die Blindleistung unabhängig gesteuert, um stabile Spannungsniveaus aufrechtzuerhalten und die Stromqualität zu verbessern.Durch diese Steuerung kann das System auf sich ändernde Lastbedingungen reagieren und Spannungsschwankungen im Netzwerk verhindern.Durch die Koordination mehrerer Umwandlungsstufen stellen moderne Systeme sicher, dass sowohl Wirk- als auch Blindleistung effizient bereitgestellt werden.Dieser Ansatz unterstützt einen zuverlässigen Betrieb, insbesondere in verteilten Erzeugungsumgebungen.

Wie in der Abbildung dargestellt, spielt der intelligente Wechselrichter eine zentrale Rolle bei der Anpassung des Blindleistungsaustauschs mit dem öffentlichen Stromnetz.Es kann Blindleistung einspeisen oder absorbieren, ohne die von der PV-Anlage erzeugte Wirkleistung zu beeinflussen, was eine flexible Spannungsregelung ermöglicht.Das Zusammenspiel zwischen Wechselrichter, DC/DC-Wandler und Netz gewährleistet eine kontinuierliche Überwachung und Reaktion auf Systembedingungen.Diese dynamische Steuerung hilft, das Netz bei Schwankungen der Solarenergieerzeugung und des Lastbedarfs zu stabilisieren.Durch die Verwaltung der Blindleistung in Echtzeit verringern intelligente Wechselrichter die Abhängigkeit von herkömmlichen Kompensationsgeräten.Dadurch eignen sie sich hervorragend für die Aufrechterhaltung der Netzstabilität in modernen, erneuerbaren Energiesystemen.

Fazit

Blindleistung leistet nicht direkt nützliche Arbeit, ist aber gut für die Aufrechterhaltung der Spannung, die Unterstützung feldbasierter Geräte und die Stabilität von Wechselstromsystemen geeignet.Ihr Verhalten hängt vom Verhältnis zwischen Spannung und Strom ab, das auch die Aufteilung der Leistung in Wirk-, Blind- und Scheinanteile bestimmt.Verschiedene Lasttypen wirken sich auf unterschiedliche Weise auf die Blindleistung aus. Daher ist eine ordnungsgemäße Analyse und Steuerung wichtig für Effizienz, Geräteschutz und Stromqualität.Ein effektives Blindleistungsmanagement unterstützt den zuverlässigen Betrieb von Netzen, Industriesystemen, Anlagen für erneuerbare Energien, Umspannwerken, Gewerbegebäuden und Rechenzentren.
