Verständnis der Signalschwächung: Ursachen, Messmethoden und Anwendungen in Netzwerken und Elektronik

In diesem Leitfaden wird erklärt, was Dämpfung ist, ein Begriff, der verwendet wird, wenn ein Signal schwächer wird, wenn es sich durch Kabel, Luft oder andere Materialien bewegt.Es ist etwas, das in allen Arten von Systemen wie Telefone, Wi-Fi, Radios, Glasfaser und Laborgeräten passiert.Sie werden erfahren, wie die Dämpfung funktioniert, warum es passiert und wie es gemessen wird.Es deckt auch verschiedene Arten von Dämpfung, Tools ab, die zur Überprüfung verwendet werden, und warum es wichtig ist, die Signalstärke in alltäglichen Elektronik- und Kommunikationssystemen zu steuern.

Katalog

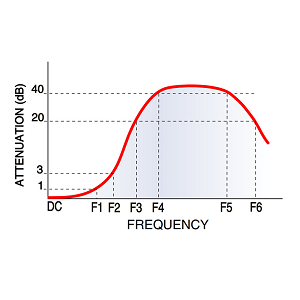

Was ist Dämpfung?

Die Dämpfung ist die natürliche Verringerung der Signalstärke, unabhängig davon, ob es sich um elektrische Leistung, Spannung oder Strom handelt, wenn sie sich durch ein Medium oder einen Kommunikationspfad bewegt.Diese schwächende Angelegenheit, da Kommunikationssysteme auf Signalklarheit beruhen, um ordnungsgemäß zu funktionieren.Der Signalverlust erfolgt hauptsächlich aufgrund des Widerstands der Materialien, die das Signal tragen.Wenn ein Signal einen höheren Widerstand trifft, geht auf dem Weg mehr Energie verloren.In einfachen Worten muss das Signal umso schwächer, wenn es ankommt.Viele überwachen sorgfältig die Dämpfung, da unermisster Signalverlust Rauschen, schlechte Leistung oder Gesamtzahl der Kommunikation verursachen kann.

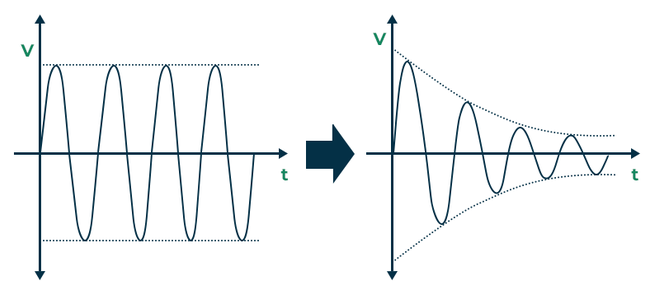

Abbildung 2. Dämpfung in einem Signal

Die obige Abbildung zeigt das Konzept der Abschwächung, indem ein ideales Signal vergleicht wird, das eine abgeschwächte.Auf der linken Seite zeigt die Grafik eine konsistente Wellenform mit einer stetigen Amplitude, die ein ungestörtes Signal im Laufe der Zeit darstellt.Auf der rechten Seite wird das gleiche Signal im Laufe der Zeit allmählich abnimmt, wobei die Dämpfung in Aktion visualisiert.Wenn sich das Signal bewegt, verringert sich seine Stärke, die durch die Verengungshülle um die Wellenform dargestellt wird.Diese Verringerung tritt aufgrund eines Energieverlusts auf, der häufig durch Widerstand im Übertragungsmedium verursacht wird.Im Laufe der Zeit kann das Signal ohne Verstärkung oder Korrektur zu schwach werden, um nützlich zu sein, was zu potenziellen Kommunikationsfehlern oder Datenverlust führt.

Wie wird die Dämpfung gemessen?

Die Abschwächung wird in Dezibel (DB) gemessen, einer logarithmischen Einheit, die verwendet wird, um auszudrücken, wie stark die Stärke eines Signals abnimmt, wenn sie durch ein Medium oder ein System wandert.Die logarithmische Skala ist im Engineering nützlich, da sie leicht verglichen werden können.Anstatt sich mit großen und unhandlichen Zahlen zu befassen, können Sie Dezibeln verwenden, um diese Änderungen auf eine überschaubarere und intuitivere Weise darzustellen.Die am häufigsten verwendete Formel zur Berechnung der Dämpfung ist:

In dieser Gleichung repräsentiert "Eingang" die ursprüngliche Signalstärke, während "Ausgang" die Stärke des Signals ist, nachdem es durch das System oder Medium gefahren ist.Diese Werte können je nach Kontext auf Leistung, Spannung oder Strom beziehen.Die Flexibilität dieser Formel liegt in ihrer Fähigkeit, mehrere Verluste zu konsolidieren: Da es sich um logarithmisch handelt, können Dämpfungswerte aus verschiedenen Teilen eines Systems einfach addiert und nicht multipliziert werden.Dies vereinfacht die Analyse komplexer Systeme wie Telekommunikationsnetzwerke, in denen ein Signal durch mehrere Komponenten geleitet wird, wobei jeweils eine kleine Menge an Verlust eingeführt wird.

Der resultierende DB -Wert sagt Ihnen, ob ein Signal geschwächt oder verstärkt wurde.Ein negativer DB -Wert zeigt eine Dämpfung an, einen Verlust der Signalstärke.Ein Wert von 0 dB bedeutet, dass sich keine Änderung vorliegt, während ein positiver DB -Wert eine Verstärkung anzeigt.Dies macht Dezibel nicht nur zu einer praktischen Einheit zum Messen des Signalverlusts, sondern auch zu einem nützlichen Instrument in Bezug auf Systemdesign, Diagnose und Leistungsbewertung.

Arten der Dämpfung

Die Dämpfung ist nicht einsgröße.Es zeigt sich auf unterschiedliche Weise, je nachdem, wie und wo Signale übertragen werden.Die Hauptkategorien umfassen automatische, absichtliche und Umweltdämpfung.

Automatische Abschwächung

Die automatische Dämpfung bezieht sich auf einen Prozess, bei dem ein elektronisches Gerät die Stärke eines eingehenden Signals ohne Interventionsbedarf anpasst.Diese selbstregulierende Funktion findet sich häufig in Audiogeräten, Fernsehern und Kommunikationssystemen.Wenn beispielsweise ein Signal zu stark wird, wie z. B. ein plötzlicher Spitze in Volumen oder Eingang, reduziert das Gerät automatisch den Signalpegel, um Verzerrungen, Schäden oder Überlastungen zu verhindern.Dies wird durch integrierte Schaltkreise erreicht, die die Eingangsstufen ständig überwachen.Wenn das eingehende Signal einen bestimmten Schwellenwert überschreitet, senkt das System schnell die Verstärkung oder Signalstärke, um eine optimale Leistung aufrechtzuerhalten und einen klaren, stabilen Ausgang zu gewährleisten.Auf diese Weise schützt die automatische Dämpfung interne Komponenten und bewahrt die Klang- oder Bildqualität ohne Unterbrechung.

Absichtliche Abschwächung

In bestimmten Szenarien reduzieren viele absichtlich die Stärke eines Signals, dieser Prozess wird als absichtliche Abschwächung bezeichnet.Diese Praxis ist in Laborumgebungen, Testumgebungen oder während der Gerätekalibrierung üblich, bei denen eine präzise Kontrolle über Signalpegel erforderlich ist.Durch die Verringerung der Signalstärke kontrollierter Weise können Sie die Bedingungen simulieren, potenzielle Schäden an empfindlichen Komponenten verhindern und sicherstellen, dass die Signale innerhalb des akzeptablen Eingangsbereichs der angeschlossenen Geräte verbleiben.Eine vorsätzliche Abschwächung spielt auch eine Rolle bei der Testung der Leistung und Kompatibilität von Kommunikationssystemen, bei denen die Aufrechterhaltung eines stabilen und vorhersehbaren Signalverhaltens für genaue Analysen und zuverlässige Ergebnisse hervorragend ist.

Umweltdämpfung

Signale schwächer, wenn sie durch verschiedene Umgebungen reisen, ein Prozess, der als Dämpfung bezeichnet wird.Egal, ob Sie sich durch Kupferdrähte, Glasfaserkabel oder sogar Open -Air -Kabel bewegen, die Festigkeit des Signals kann aufgrund einer Vielzahl von physischen und Umgebungsfaktoren abnehmen.Zum Beispiel führt der elektrische Widerstand in Kupferdrähten einen allmählichen Verlust der Signalenergie über den Abstand.In Glasfasern können Unvollkommenheiten oder Biegungen im Kabel Licht verstreuen oder absorbieren und die Signalklarheit verringern.Wenn Signale drahtlos durch die Luft reisen, begegnen sie Hindernisse wie Gebäude, Bäume und sogar Wetterbedingungen, die alle die Übertragung verzerren oder blockieren können.Zusätzliche Faktoren wie elektromagnetische Interferenzen durch andere elektronische Geräte, extreme Temperaturen und lange Übertragungsabstände verschlimmern das Problem weiter.Um diese Effekte zu bekämpfen, verwenden Sie eine Reihe von Strategien wie die Auswahl hochwertiger, niedriger Verlustmaterialien für Übertragungsleitungen, die Integration von Signalverstärkern oder Repeatern in regelmäßigen Intervallen und das Entwerfen von Systemen mit Abschirmungs- und Fehlerkorrektortechnologien, um die Datenintegrität im gesamten Netzwerk zu erhalten.

Methoden zur Messung der Dämpfung

Genaue Dämpfungsmessungen helfen, Kommunikationssysteme in hochfrequenten Einstellungen wie Radio- oder optischer Übertragungen zu fördern.Abhängig vom Medium und der Frequenz werden verschiedene Methoden verwendet.

Leistungsverhältnismethode

Die Leistungsverhältnismethode misst die Dämpfung durch Vergleich der Leistung an der Eingabe eines Systems mit der Leistung an seiner Ausgabe.Dieser Ansatz ist nützlich in Funkfrequenzsystemen (RF), bei denen eine genaue Bewertung der für die effizienten Übertragung und des Empfangs wichtigen Leistungsübertragung wichtig ist.Die Abschwächung wird durch Berechnung des Ausgangsleistung zu Eingangsleistung quantifiziert, der typischerweise in Dezibel (DB) ausgedrückt wird.Diese Metrik zeigt das Ausmaß des Signalverlusts oder der Verstärkung an, die durch Komponenten wie Verstärker, Antennen oder Übertragungsleitungen eingeführt werden.Die Methode wird sowohl bei Sendern als auch bei Empfängern häufig verwendet, um die Systemleistung unter unterschiedlichen Betriebsbedingungen zu bewerten.Aufgrund seiner unkomplizierten Art und praktischen Wirksamkeit wird die Leistungsverhältnismethode häufig in der Diagnostik, der Systemkalibrierung und der Leistungsoptimierung in einer Reihe von HF -Kommunikationsanwendungen angewendet.

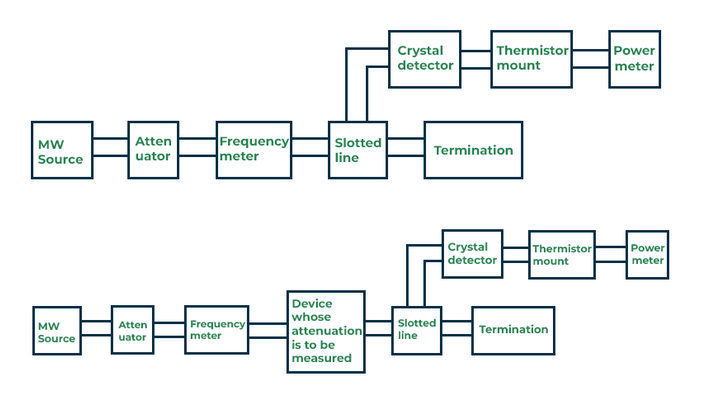

Abbildung 3. Leistungsverhältnismethode

Dieses Setup zeigt, wie die Dämpfung mithilfe der Leistungsverhältnismethode misst.Es funktioniert durch Vergleich der Leistung vor und nach einem Gerät, um zu sehen, wie viel Signal verloren geht.Der Prozess beginnt mit einer MW -Quelle (Microwave), gefolgt von einem Dämpfer, um die Signalstärke und ein Frequenzmessgerät anzupassen, um die Frequenz zu überwachen.Im ersten Setup geht das Signal direkt zu einer geschlitzten Linie, die mit einem Kristalldetektor, einem Thermistorhalter und einem Leistungsmessgerät verbunden ist, um die Ausgangsleistung zu messen.Eine übereinstimmende Beendigung wird verwendet, um Signalreflexionen zu vermeiden.Im zweiten Setup wird ein zu testendes Gerät zwischen dem Frequenzmesser und der geschlitzten Linie platziert.Die gleichen Messungen werden durchgeführt.Durch Vergleich der Leistungsmessungen mit und ohne Testgerät kann die Dämpfung berechnet werden.Das Ergebnis wird normalerweise in Dezibel (DB) angegeben.Diese Methode ist einfach, zuverlässig und häufig bei RF- und Mikrowellentests verwendet.

Spannungsverhältnismethode

Wenn die direkte Leistungsmessung unpraktisch ist oder Komplexität einführt, bietet die Spannungsverhältnismethode eine effektive Alternative.Anstatt sich auf die Leistung zu verlassen, die eine Herausforderung darstellt, insbesondere in hochfrequenten Systemen oder kompakten elektronischen Schaltungen genau zu messen, konzentriert sich diese Methode auf Spannung, ein Parameter, der häufig zugänglicher und weniger aufdringlich ist, um zu überwachen.In vielen Fällen, insbesondere wenn hohe Impedanz oder empfindliche Komponenten beteiligt sind, kann das Einfügen von Stromzählern den normalen Betrieb des Systems stören.Die Spannungsverhältnismethode umgeht dieses Problem, indem die Spannungsniveaus über bekannte Punkte in der Schaltung analysiert werden.Aus diesen Verhältnissen kann die Dämpfung mit einem hohen Grad an Zuverlässigkeit abgeleitet werden.Dieser Ansatz ist nützlich bei Anwendungen wie Impedanzanpassung und Signalübertragung, bei denen die Integrität der Schaltung erforderlich ist.

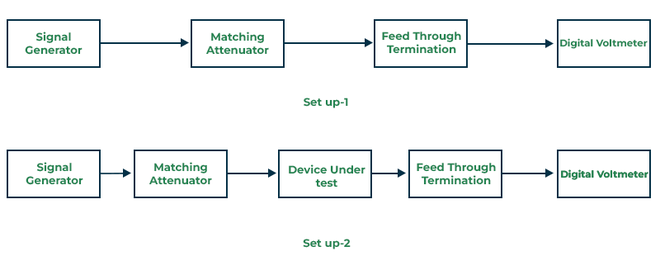

Abbildung 4. Spannungsverhältnismethode

Die Abbildung zeigt zwei im Spannungsverhältnisverfahren verwendete Setups, ein Ansatz zur Messung der Dämpfung, wenn die direkte Leistungsmessung schwierig oder disruptiv ist.In beiden Setups durchläuft ein Signal eines Generators einen passenden Dämpfer, um eine ordnungsgemäße Impedanz zu gewährleisten.In Setup 1 geht das Signal direkt zu einer Durchführung von Durchzufuhr, und die Spannung wird mit einem digitalen Voltmeter gemessen, um eine Referenz festzulegen.In Setup 2 wird ein zu testendes Gerät (DUT) zwischen dem Dämpfer und der Kündigung platziert, und die Spannung wird erneut gemessen.Durch den Vergleich der Spannungen aus beiden Einstellungen kann der durch den HOLT verursachte Abschwächungs- oder Insertionsverlust unter Verwendung des Spannungsverhältnisses berechnet werden.Diese Methode ist nützlich in empfindlichen oder hochfrequenten Schaltungen, in denen Strommesser unpraktisch sind.

Audiofrequenz (AF) Substitution

Die Audiofrequenz (AF) -Untersetzung ist eine Methode zur Messung der Abschwächung durch Bewertung der Auswirkungen einer bestimmten Komponente auf die Stärke eines Audiosignals.In dieser Technik wird in das System ein Audiosignal der bekannten Frequenz und Amplitude eingeführt.Der Ausgangspegel wird zunächst ohne die zu testende Komponente gemessen.Anschließend wird die gleiche Messung wiederholt, wobei die in den Signalpfad eingefügte Komponente in den Unterschied zwischen diesen beiden Ausgangsniveaus die von der Komponente eingeführte Dämpfung (oder Verstärkung) zeigt.Dieser Ansatz ermöglicht eine präzise Identifizierung des Signalverlusts, die Unterstützung bei der Diagnose einer verschlechterten Audioleistung, die Erkennung fehlerhafter Teile und die Optimierung des Systemdesigns.

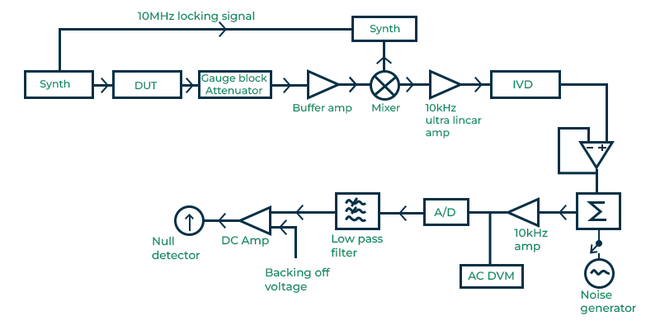

Abbildung 5. Audiofrequenz (AF) Substitution

Die Abbildung zeigt ein typisches Setup für die Verwendung von Audiofrequenz (AF) -Substitution, um zu messen, wie viel ein Gerät, das als zu testetes Gerät bezeichnet wird, ein Signal beeinflusst.Ein 10 -MHz -Signal hält alle Teile des Systems synchron.Der HOLT ist im Einklang mit einem Präzisionsschwächer verbunden, um die Signalstärke zu kontrollieren.Das Signal durchläuft dann einen Pufferverstärker und einen Mixer, wo es in eine Frequenz von 10 kHz umgewandelt wird.Diese niedrigere Frequenz erleichtert das Arbeiten.Danach wird das Signal unter Verwendung eines sehr genauen Verstärkers amplifiziert und mit einem Referenzsignal unter Verwendung eines induktiven Spannungsteilers (IVD) verglichen.Der Unterschied zwischen dem Testsignal und der Referenz wird gemessen.Ein Rauschgenerator kann hier hinzugefügt werden, um zu testen, wie das System auf Störungen reagiert.Ein zweiter Weg im System hilft, Fehler zu korrigieren.Es enthält einen Verstärker, einen digitalen Voltmeter, einen Wandler und eine Rückkopplungsschleife, die sich an unerwünschte Signaländerungen anpasst.Dies stellt sicher, dass sich die endgültige Messung nur auf das konzentriert, was der Dut mit dem Signal tut.

Zwischenfrequenz (if) Substitution

Die mittlere Frequenz -Substitutionsmethode (IF) verbessert die Messgenauigkeit, indem das ursprüngliche HF -Signal in eine niedrigere Zwischenfrequenz umgewandelt wird, wobei die Signalanalyse stabiler und überschaubarer ist.Diese Technik verwendet in Verbindung mit hochpräzisen Phasendetektoren einen Standard-Dämpfungsmittel, um das Systemverhalten genau zu charakterisieren.Das Betrieb mit fester Frequenz minimiert die Auswirkungen von Hochfrequenzrauschen und -instabilität und verbessert die Gesamtmesszuverlässigkeit.Die Methode gilt in Anwendungen, die eine strenge Kontrolle über Amplitude und Phase erfordern, wie z. B. Radarsystemkalibrierung, fortschrittliche Kommunikationssysteme und Testumgebungen mit hoher Präzision.Seine Fähigkeit, Signalparameter zu isolieren und zu isolieren, macht es zu einer bevorzugten Wahl für die Signaltreue.

Abbildung 6. Zwischenfrequenz (IF) Substitution

Diese Abbildung zeigt, wie die IF -Substitutionsmethode verwendet wird, um die Signalschwächung mit hoher Genauigkeit zu messen.Ein Signal von 0,01 bis 18 GHz wird durch das zu testende Gerät (DUD) gesendet.Der Ausgang wird in eine Zwischenfrequenz von 30 MHz (if) umgewandelt, was leichter zu messen ist.Das 30 -MHz -Signal wird mit einem Referenzsignal und einem kontrollierten Rauschen unter Verwendung eines Kolben -Dämpfers kombiniert.Das Referenzsignal wird durch eine 1 -kHz -Quadratwelle moduliert, um das System dabei zu helfen, Änderungen klarer zu erfassen.Nach dem Kombination durchläuft das Signal durch Verstärker und wird von einem zweiten Detektor aufgegriffen.Ein phasensensitiver Detektor (PSD) extrahiert dann genaue Amplituden- und Phaseninformationen.Arbeiten bei if if hilft, das Rauschen zu reduzieren und die Stabilität zu verbessern, wodurch diese Methode ideal für Anwendungen wie Radartests, Kommunikationssysteme und Labormessungen, bei denen Präzision wichtig ist.

RF -Substitution

Eine wirksame Methode zur Messung der Dämpfung in Funkfrequenz -Systemen (RF) ist die HF -Substitutionstechnik.Bei diesem Ansatz wird die zu testende Komponente (Cut) vorübergehend durch einen kalibrierten Dämpfungskörper ersetzt.Dies ermöglicht präzisere und zuverlässigere Leistungsmessungen, indem mögliche Fehler minimiert werden, die durch Ungenauigkeiten oder Drift der Strommessgeräte verursacht werden.Durch das Ersetzen der unbekannten Komponente durch ein Gerät bekannter Abschwächung können Tester genaue Leistungsmetriken wie Einfügungsverlust oder -gewinn bestimmen.Diese Methode verbessert die Konsistenz und Wiederholbarkeit der Messung und macht sie zu einem vertrauenswürdigen Ansatz bei der Bewertung des HF -Systems.

Abbildung 7. HF -Substitution

Diese Abbildung zeigt das grundlegende Setup, das bei der HF -Substitutionsmethode zur Messung der Dämpfung in HF -Systemen verwendet wird.Eine Quelle für Mikrowellen (MW) erzeugt ein Signal, das vor dem Eintritt in das getestete Netzwerk durch einen Abschwächer und ein Frequenzmesser verläuft.Das Signal bewegt sich dann durch eine geschlitzte Linie, die das Signalverhalten misst, und setzt eine Terminierung fort, um das Signal ordnungsgemäß zu absorbieren.Es werden zwei Detektionspfade verwendet: eins zu einem Kristalldetektor und einer zu einem Thermistormontage, das mit einem Strommesser verbunden ist.Diese Geräte messen die Leistung des Signals.Bei dieser Methode wird das unbekannte Netzwerk entfernt und durch einen kalibrierten Abschwächer ersetzt.Der Abschwächer wird angepasst, bis das Strommesser die gleiche Lesung wie zuvor zeigt.Die Höhe der zusätzlichen Dämpfung ergibt den Wert der Abschwächung des ursprünglichen Netzwerks.Dies hilft, Fehler zu reduzieren und genauere Ergebnisse zu erzielen.

OTDR (optischer Zeitdomänenreflexionometer)

Ein optisches Zeitdomänenreflektometer (OTDR) ist ein Instrument zur Messung der Dämpfung und Bewertung der Gesamtleistung von Glasfaserverbindungen.Es arbeitet durch Übertragung kurzer Lichtimpulse in die Faser und das Messen des Lichts, das aufgrund von Unregelmäßigkeiten wie Spleißen, Biegungen oder Bruchs zurückstreut oder reflektiert wird.Durch die Analyse der Zeitverzögerung und -intensität des Rückkehrsignals kann der OTDR den Ort und die Schwere der Verluste entlang des Kabels genau genau bestimmen.Diese Methode ist sowohl für die anfängliche Installation als auch für die langfristige Wartung von Glasfasernetzwerken wertvoll.OTDRs tragen dazu bei, die Qualität der Faserinstallationen zu gewährleisten, indem Fehler erfasst, die Spleißqualität überprüft und Probleme mit Anschlüssen identifiziert werden.Ihre hohen Präzisions- und nicht störenden Testfunktionen machen sie zu einem wichtigen Werkzeug für die Glasfaserdiagnose.

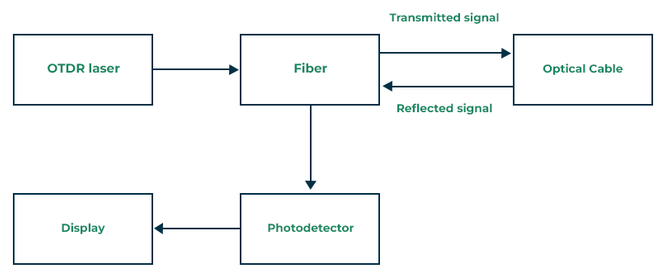

Abbildung 8. OTDR (Reflektometer des optischen Zeitbereichs)

Diese Abbildung demonstriert den Betriebsprozess eines optischen Zeitraums Reflektometer (OTDR), eine weit verbreitete Methode zur Messung der Dämpfung in Glasfasersystemen.Der OTDR -Laser gibt kurze Lichtimpulse in die Faser aus, die dann das Signal durch das optische Kabel übertragen.Wenn das Licht fährt, führen alle Unvollkommenheiten wie Spleiße, Biegungen oder Bröste einen Teil des Signals zurück in die Quelle.Das reflektierte Lichtsignal fährt durch die Faser zurück und wird von einem Fotodetektor erfasst.Der Fotodetektor wandelt dieses optische Signal in elektrische Daten um, das dann zur Analyse an die Anzeigeeinheit gesendet wird.Durch Bewertung der Zeitverzögerung und -intensität des zurückgegebenen Signals identifiziert der OTDR die Position und Größe der Dämpfung oder Fehler innerhalb des optischen Kabels.Diese Methode bietet eine nicht störende und genaue Möglichkeit, die Gesundheit und Leistung von Glasfaserverbindungen zu bewerten.

Dämpfung gegen Verstärkung

Aspekt	Dämpfung	Verstärkung
Definition	Verringerung der Signalstärke, wenn sie sich aus der Quelle ausbreitet zum Ziel.	Erhöhung der Signalstärke, um das Signal auszugleichen Verlust.
Art des Prozesses	Passiver Prozess, der auf natürliche Weise aufgrund der Umwelt auftritt und materielle Faktoren.	Aktiver Prozess mit elektronischen Geräten durchgeführt.
Ursache	Interferenz-, Streu-, Absorptions- und Biegeverluste.	Absichtlich mit externen Geräten wie Verstärkern durchgeführt und Wiederholungen.
Auswirkung auf das Signal	Verschlechtert die Signalqualität, verursacht Datenverlust und Grenzen Kommunikationsbereich.	Verbessert die Signalqualität, verbessert die Zuverlässigkeit und verbessert erweitert den Kommunikationsbereich.
Zweck	Unerwünschter Effekt, der die Leistung verringert.	Korrekturmaß, um die Abschwächung entgegenzuwirken.
Beispiel	Schwächung der Fernsehsignale über lange Kabelstrecken.	Steigern Sie das Volumen in einem Radio oder verwenden Sie einen Repeater zu einem Repeater TV -Signale stärken.
Geräte beteiligte	Kein Gerät;Es ist ein unerwünschtes Nebenprodukt der Übertragung.	Signal -Booster, Verstärker und Repeater werden verwendet.

Dämpfung in optischen Fasern

Bei optischen Fasern bezieht sich die Dämpfung auf den allmählichen Verlust der Signalstärke, wenn Licht durch die Faser führt.Diese Schwächung des Lichtsignals kann die Leistung und Effizienz von Glasfaserkommunikationssystemen, insbesondere über große Entfernungen, beeinflussen.Die Hauptursachen für die Dämpfung in optischen Fasern sind:

1. Absorption: Dies tritt auf, wenn das optische Signal durch Verunreinigungen oder die inhärenten Eigenschaften des Fasermaterials selbst, typischerweise Siliciumdioxid, Energie als Wärme verliert.Zu den häufigen Verunreinigungen gehören Metallionen und Hydroxyl (OH⁻) -Ionen, die spezifische Lichtwellenlängen absorbieren.

2. Streuung: Licht kann in unterschiedliche Richtungen streuen, wenn es mikroskopische Variationen oder Unregelmäßigkeiten im Kernmaterial der Faser trifft.Die häufigste Art der Streuung in optischen Fasern ist die Rayleigh -Streuung, die durch zufällige Schwankungen der Glasdichte verursacht wird.

3. Biegeverluste: Biegeverluste treten auf, wenn Licht aufgrund einer übermäßigen oder unsachgemäßen Biegung der optischen Faser aus dem Faserkern entkommt.Diese Verluste können in zwei Arten eingeteilt werden: Makrobensport, die sich auf große, sichtbare Biegungen beziehen, die das Licht aus dem Kern herauslaufen lassen, und auf Mikroben, die winzige mikroskopische Verzerrungen in der Faser beinhalten, die häufig aus Druck, physischer Belastung oder Herstellung von Unvollkommenheiten führen, die zu einer Versteifung des Lichts in der Faser in der Faser führen.

Messung der optischen Dämpfung

Um die Dämpfung zu quantifizieren, verwenden wir die folgende logarithmische Formel:

Wo𝐴 ist die Dämpfung in Dezibel (DB),𝑃𝑖𝑛 ist die optische Kraft, die in die Faser gestartet wird, und𝑃𝑜𝑢𝑡 ist die optische Kraft am anderen Ende.Diese Formel zeigt, wie stark die Signalleistung während der Übertragung abgenommen hat.Ein höherer Dämpfungswert bedeutet mehr Signalverlust.

Wenn die Eingangsleistung beispielsweise 10 MW beträgt und der Ausgang 5 MW beträgt:

Dies bedeutet, dass das Signal die Hälfte seiner Macht verloren hat, was einer Abschwächung von 3 dB entspricht.

Intrinsische vs. extrinsische Dämpfung

Die Dämpfung in optischen Fasern kann in zwei Hauptkategorien eingeteilt werden: intrinsische und extrinsische Verluste. Intrinsische Dämpfung Bezieht sich auf Verluste, die der physikalischen und chemischen Struktur der Faser innewohnt.Dazu gehören Absorption, die durch Verunreinigungen wie Hydroxylionen (OH⁻) und Metallpartikel, die während der Herstellung in das Glas eingebettet sind, sowie die Rayleigh -Streuung verursacht werden, was sich aus natürlichen mikroskopischen Variationen der Materialdichte der Faser ergibt.Diese Verluste sind in gewissem Maße unvermeidbar und sind auch in den Fasern der besten Qualität vorhanden.Im Gegensatz, Extrinsische Dämpfung entsteht aus externen Faktoren, die die Faser nach ihrer Herstellung beeinflussen.Dazu gehören schlechte Installationspraktiken wie unsachgemäßes Spleißen (Verbindungen von zwei Faserenden), scharfe Biegungen oder Knicke in den Fasern, die ihren Biegerradius überschreiten, und physische Belastungen durch Zerkleinern, Verdrehen oder Umwelteinflüsse.Im Gegensatz zu intrinsischen Verlusten können extrinsische Verluste häufig durch ordnungsgemäße Handhabung, Installation und Wartungspraktiken minimiert oder verhindert werden.

Dämpfung in der Vernetzung

In Computernetzwerken bedeutet Dämpfung die Schwächung eines Signals auf dem Weg.Dies geschieht sowohl in kabelgebundenen als auch in drahtlosen Verbindungen.Wenn ein Signal zu schwach wird, kann es langsame Internetgeschwindigkeiten, verlorene Daten oder fallengelassene Verbindungen verursachen.Die Hauptursachen für die Abschwächung bei der Vernetzung sind:

1. Entfernung : Die größte Ursache der Dämpfung ist die Entfernung.Je länger ein Signal durch ein Kabel oder über freien Raum reisen muss, desto mehr verschlechtert es sich.In kabelgebundenen Netzwerken, insbesondere solchen, die kupferbasierte Kabel verwenden, nimmt der elektrische Widerstand mit Länge zu, was zu einem stärkeren Verlust der Signalstärke führt.Aus diesem Grund existieren Kabellängenbeschränkungen in Netzwerkstandards.

2. Frequenz: Höhere Frequenzsignale sind anfälliger für Dämpfung als niedrigere Frequenz.Dies ist wichtig für die drahtlose Kommunikation, bei der höhere Frequenzen (wie in Wi-Fi-5-GHz-Bändern) mehr Daten tragen können, jedoch schneller abgebaut und einen kürzeren Bereich aufweisen als Signale mit niedrigerer Frequenz (wie 2,4 GHz).In ähnlicher Weise kann Hochfrequenzdatenübertragung in kabelgebundenen Systemen mehr unter dem Signalabbau über den gleichen Abstand leiden.

3. Rauschen und Störungen: Elektromagnetische Interferenzen (EMI) aus externen Quellen wie Fluoreszenzlichtern, elektrischen Motoren, Mikrowellen oder sogar anderen elektronischen Geräten können Signale stören und schwächen.Physikalische Hindernisse wie Wände, insbesondere solche aus dichten Materialien wie Beton oder Metall, können auch drahtlose Signale aufnehmen oder widerspiegeln, wodurch die Abschwächung erhöht und die Gesamtleistung der Netzwerk verringert wird.

4. Kabeltyp und Qualität: Das Material und die Konstruktion von Übertragungskabeln beeinflussen, wie viel Signal über einen bestimmten Abstand verloren geht.Kupferkabel (wie Cat5e oder Cat6) werden üblicherweise für kürzere Entfernungen verwendet, können jedoch mehr Dämpfung als Glasfaserkabel aufweisen.Glasfaserkabel, die Daten unter Verwendung von Licht anstelle von elektrischen Signalen übertragen, sind weitaus weniger anfällig für Signalverlust und Störungen, was sie ideal für Hochgeschwindigkeits- und Fernanschlüsse macht.

Messung der Abschwächung bei der Vernetzung

Bei der Vernetzung bezieht sich die Dämpfung auf den allmählichen Verlust der Signalstärke, wenn sie durch ein Medium wie Kupferdraht, Glasfaserkabel oder Luft fließt.Es wird in Dezibel (DB) gemessen und kann je nach Kontext entweder mit leistungsbasierter oder spannungsbasierter Formeln berechnet werden.Bei der Messung der Signalleistung wird die Dämpfung unter Verwendung der Formel berechnet:

Wo P_S ist die Signalleistung an der Quelle und P_D ist die Signalleistung am Ziel.Diese Formel zeigt, wie stark das Signal zwischen Übertragung und Empfang geschwächt hat.Wenn beispielsweise ein Signal bei 100 MW beginnt und bei 10 MW empfangen wird, lautet die Dämpfung:

Andererseits wird die Dämpfung bei der Behandlung mit Spannung in Systemen, in denen die Impedanz konstant bleibt, unterschiedlich berechnet.Die entsprechende Formel in diesem Fall lautet:

Wo V_S ist die Spannung an der Quelle und V_D ist die Spannung am Ziel.Dies erklärt die Tatsache, dass die Stromversorgung in Widerstandssystemen proportional zum Spannungsquadrat ist.Wenn beispielsweise ein Signal von 2 V auf 1 V fällt, wäre die Dämpfung:

Dämpfung der Signalübertragung

Dämpfung bedeutet, dass ein Signal schwächer wird, wenn es von einem Ort zum anderen wandert.Dies geschieht in beiden verdrahtet (wie Kupferkabel) und drahtlos (Wie Wi-Fi) -Systeme und je länger das Signal reisen muss, desto mehr verblasst es.

Kabelgebundene Systeme

In der kabelgebundenen Kommunikation, insbesondere in Kupferkabeln und Koaxiallinien, tritt die Dämpfung hauptsächlich auf die physikalischen Eigenschaften des Übertragungsmediums auf.Mehrere Faktoren tragen zu diesem Signalabbau bei:

• Elektrischer Widerstand: Alle Leiter haben einen inhärenten Widerstand.Wenn das elektrische Signal durch den Draht wandert, wird ein Teil seiner Energie in Wärme umgewandelt, was zu einem allmählichen Festigkeitsverlust führt.Dünnere Drähte haben einen höheren Widerstand, was zu einer stärkeren Abschwächung im Vergleich zu dickeren Kabeln führt.

• Hautwirkung: Bei höheren Frequenzen neigt das elektrische Signal dazu, sich entlang der Oberfläche des Leiters zu bewegt.Dies verringert den wirksamen Bereich für den Stromfluss und erhöht den Widerstand und verschlechtert die Abschwächung.

• Kapazitive und induktive Wirkungen: Lange Kabel können sich wie Kondensatoren oder Induktoren wirken, insbesondere wenn mehrere Drähte zusammengefasst sind.Diese Eigenschaften können im Laufe der Zeit Verzerrungen und Signalverlust verursachen.

• Impedanzfehlanpassung: Wenn die Übertragungslinie nicht ordnungsgemäß mit der Last- oder Quellimpedanz übereinstimmt, kann ein Teil des Signals zurückgespiegelt werden, wodurch das ursprüngliche Signal weiter geschwächt wird.

• Externe elektromagnetische Interferenz (EMI): Elektrische Geräte, Stromleitungen oder Funksignale in der Nähe können Geräusche in das System einführen und das beabsichtigte Signal effektiv maskieren oder abbauen.

• Schlechte Installation oder degradierte Materialien: Unsachgemäße Verbindungen, Korrosion in den Drähten oder Verschleiß im Laufe der Zeit können einen erhöhten Widerstand und einen höheren Signalverlust verursachen.

• Umweltfaktoren: Hohe Temperaturen, Feuchtigkeit oder physische Belastung der Kabel können ihre elektrischen Eigenschaften verändern, was zu einer höheren Dämpfung führt.

Drahtlose Systeme

In der drahtlosen Kommunikation reisen Signale durch die Luft und sind anfällig für andere Herausforderungen.Die Dämpfung in diesen Systemen wird sowohl durch das Medium (Luft) als auch durch die Umgebung beeinflusst, in der sich das Signal ausbreitet.

• Freiraum-Pfadverlust (FSPL): Wenn ein Funksignal von einem Sender ausstrahlt, breitet es sich über eine immer größere Fläche aus.Diese natürliche Ausbreitung führt zu einer Signalstärke, die selbst in einem Vakuum mit Abstand abnimmt.

• Hindernisse: Feste Objekte wie Wände, Gebäude, Bäume und sogar menschliche Körper können Funksignale blockieren oder absorbieren und die Festigkeit des Signals reduzieren, das den Empfänger erreicht.

• Reflexion, Brechung und Beugung: Signale können von Oberflächen abprallen (Reflexion), sich beim Durchlaufen verschiedener Materialien (Brechung) biegen oder sich um Kanten (Beugung) krümmen.Diese Effekte können dazu führen, dass Teile des Signals aus Synchronisation kommen, was zu einer Störung und dem Verlust der Klarheit zu mehreren Pfaden führt.

• Atmosphärische Bedingungen: Regen, Nebel und Luftfeuchtigkeit können Funkwellen absorbieren oder verstreuen, insbesondere bei höheren Frequenzen (z. B. im GHz -Bereich), was zu einer Schwächung des Signals führt.

• Einmischung aus anderen Geräten: Wi-Fi, Bluetooth, Mikrowellenöfen und andere drahtlose Systeme arbeiten häufig in überlappenden Frequenzbändern.Diese Überlappung kann Störungen verursachen und es für einen Empfänger schwieriger macht, das beabsichtigte Signal zu unterscheiden.

• Antennenqualität und Ausrichtung: Schlecht gestaltete oder falsch ausgerichtete Antennen können zu einer schwachen Übertragung oder einem schwachen Empfang führen, was eine zunehmende wirksame Abschwächung erhöht.

Messung der Abschwächung bei der Signalübertragung

Die Dämpfung wird in Dezibel (DB) quantifiziert, einer logarithmischen Einheit, die die Stärke des Signals an seiner Quelle mit seiner Stärke nach der Übertragung vergleicht.Die Standardformel zur Berechnung der Dämpfung basierend auf Leistungsniveaus ist:

Wo P_In ist die Eingangssignalleistung, P_aus ist die Ausgangssignalleistung.Wenn die Signalstärke durch Spannung gemessen wird, die in geringen Strom- oder Audio-Szenarien üblich ist, wird die Formel:

Wo V_In ist die Eingangsspannung, V_aus ist die Ausgangsspannung.Diese Berechnungen bieten eine standardisierte Methode zur Quantifizierung des Signalverlusts.Ein höherer DB -Wert zeigt eine höhere Dämpfung an.In Anwendungen wie Glasfaser-, Ethernet- oder Funkfrequenzsystemen wird häufig pro Länge der Einheit (z. B. DB/km oder db/m) ausgedrückt.Viele verwenden Tools wie optische Leistungsmesser, Netzwerkanalysatoren oder OTDRs (optische Zeitdomänen-Reflektometer), um diese Messungen abhängig vom Übertragungsmedium durchzuführen.Eine präzise Dämpfungsmessung ist für die Systemdesign und die Pflege erforderlich, um die Signalqualität zu gewährleisten, Fehler zu minimieren und eine zuverlässige Kommunikation in den Netzwerken aufrechtzuerhalten.

Vor- und Nachteile der Dämpfung

Vorteile der Dämpfung

Signalstärkekontrolle: Die Dämpfung ermöglicht die genaue Behandlung der Signalstärke innerhalb eines Systems.In vielen elektronischen und Kommunikationsanwendungen, insbesondere in empfindlichen Schaltkreisen, können übermäßig starke Signale Verzerrungen oder sogar dauerhafte Schäden an empfindlichen Komponenten verursachen.Dämpfungsgebiete tragen dazu bei, diese Signalpegel zu regulieren, um sicherzustellen, dass sie innerhalb optimaler Betriebsparameter bleiben, die Signalintegrität bewahren und Geräte schützen.

Verhindert Überladung : Wenn die Signale zu stark sind, können sie die Spannung oder Leistungsbewertungen von nachgeschalteten Komponenten überschreiten, was zu Überlastung führt.Dies führt nicht nur zu Verzerrungen, sondern kann auch die Sicherheit und Funktionalität von Geräten beeinträchtigen.Die Dämpfung stellt sicher, dass alle Teile des Systems Signale auf sichern und überschaubaren Ebenen erhalten, die Lebensdauer der Komponenten und die Verbesserung der Zuverlässigkeit verlängern.

Geräuschreduzierung: In bestimmten Szenarien können starke Signale unerwünschte Rauschen oder Störungen aus der Umgebung aufnehmen oder verstärken.Durch die Reduzierung der Amplitude des Signals auf ein überschaubareres Niveau kann die Dämpfung dazu beitragen, die Auswirkungen solcher Störungen zu mildern.Dies führt zu saubereren, qualitativ hochwertigen Signalen, die für Audio-, Video- und Funkfrequenzsysteme (RF) wichtig sind.

Testen und Kalibrierung: Abschwächer werden üblicherweise in Labor- und Feldumgebungen verwendet, um die Bedingungen zu simulieren und die Leistung von Geräten unter verschiedenen Signalstärken zu testen.Durch genaue Anpassung der Signalpegel können Sie Instrumente kalibrieren, Toleranzen überprüfen und das Systemverhalten validieren, ohne Geräteschäden zu riskieren.

Verbessert die Systemstabilität: In komplexen Systemen wie solchen mit Audio -Mischen, HF -Übertragung oder Telekommunikation trägt die Dämpfung zur allgemeinen Stabilität bei, indem Signalschwankungen geglättet werden.Stabile Signale verringern die Wahrscheinlichkeit von Schwingungen, Rückmeldungen oder unerwartetem Verhalten, insbesondere in Systemen mit mehreren Verstärkern oder Rückkopplungsschleifen.

Nachteile der Dämpfung

Signalverlust: Der primäre Nachteil der Dämpfung ist, dass es von Natur aus die Amplitude oder Leistung eines Signals verringert.Dies ist zwar manchmal notwendig, kann aber auch zu einem Informationsverlust führen, insbesondere wenn das Signal bereits schwach ist.In der digitalen Kommunikation kann dieser Verlust die Signalklarheit beeinträchtigen und es schwieriger machen, nützliche Daten am Empfangsende zu extrahieren.

Begrenzter Übertragungsbereich: Wenn die Signalstärke aufgrund von Dämpfung abnimmt, wird der wirksame Übertragungsbereich verringert.Dies ist problematisch in drahtloser Kommunikation oder Langstrecken-Kabelsystemen, bei denen Signale beträchtliche Entfernungen zurücklegen müssen.Ohne Entschädigung kann die Dämpfung verhindern, dass das Signal sein Ziel mit ausreichender Stärke erreicht.

Erhöhte Kosten: Um den Auswirkungen des Signalverlusts entgegenzuwirken, erfordern Systeme häufig zusätzliche Komponenten wie Verstärker, Repeater oder Signalbooster.Diese zusätzlichen Geräte erhöhen die Gesamtkosten des Systems nicht nur in Bezug auf Hardware, sondern auch in Installation, Stromverbrauch und Wartung.

Systemkomplexität: Die Einbeziehung der Dämpfung in ein Systemdesign fügt eine Komplexitätsebene hinzu.Sie müssen die entsprechenden Abschwächungsniveaus sorgfältig berechnen und feststellen, wo eine Kompensationsverstärkung erforderlich ist.Dies erhöht die Entwurfsbelastung und kann die Fehlerbehebung und Wartung schwieriger machen, insbesondere in großen oder verteilten Systemen.

Höhere Fehlerraten: In digitalen Kommunikationssystemen kann eine verringerte Signalstärke aufgrund von Dämpfung zu einer höheren Wahrscheinlichkeit von Bitfehlern führen.Wenn Signale schwächen, werden sie anfälliger für Lärm und Störungen, was es den Empfängern schwieriger macht, die Daten korrekt zu interpretieren.Dies kann zu Kommunikationsfehlern oder der Notwendigkeit robusterer Fehlerkorrekturmechanismen führen, die eine Latenz oder weitere Komplexität führen können.

Bewerbungen der Dämpfung

Dämpfung ist die absichtliche Schwächung eines Signals eine wichtige Idee in vielen elektronischen, Kommunikations- und Messsystemen.Es hilft sicher, dass Signale in verschiedenen Einstellungen sicher, effizient und genau behandelt werden.Hier sind einige Bereiche, in denen die Dämpfung wichtig ist:

Volumensteuerung in elektronischen Audiogeräten

In Elektronik wie Funkgeräten, Fernsehern, Verstärkern und persönlichen Audiogeräten wird häufig die Dämpfung zur Verwaltung von Schallpegeln eingesetzt.Durch die Variation des Signalabschwächungsgrades, bevor sie die Verstärkungsstufe erreicht, können Sie die Audioausgabe reibungslos einstellen, ohne die Integrität des Signalpfads zu beeinflussen.Dieser Ansatz bietet eine präzise, ​​verzerrungsfreie Lautstärkekontrolle für die Aufrechterhaltung von Audioklarheit und Komfort.

Stromniveau -Regulierung in optischen Faserkommunikationssystemen

In faseroptischen Netzwerken wird die Dämpfung verwendet, um die Intensität von übertragenen optischen Signalen zu regulieren.Optische Abschwächer werden platziert, um die Signalleistung zu verringern und sicherzustellen, dass sie am optimalen Dynamikbereich des Fotodetektors am Empfangsende bleibt.Ohne Dämpfung könnten Hochleistungssignale insbesondere über kurze Verbindungen oder nach der Verstärkung sättigen oder empfindliche Empfänger schädigen.Die ordnungsgemäße Dämpfung sorgt dafür, dass eine konsistente Signalqualität gewährleistet ist, die Bitfehlerraten minimiert und zur allgemeinen Zuverlässigkeit der Datenübertragung im gesamten Netzwerk beiträgt.

Instrumentenschutz bei der HF -Signalmessung

In den Tests von Funkfrequenzen (RF) und diagnostischen Umgebungen sind Dämpfungsgebiete wichtig, um empfindliche Instrumente wie Spektrumanalysatoren, Netzwerkanalysatoren und Leistungsmesser zu schützen.Während der Signalanalyse, insbesondere bei hohen Leistungsniveaus, kann direkter Eingang ohne Abschwächung diese Werkzeuge überwältigen oder beschädigen.Die Dämpfer helfen dabei, das Signal auf ein sicheres und messbares Niveau zu skalieren, um genaue Messwerte zu ermöglichen und kostspielige Geräteausfälle zu verhindern.Sie tragen auch zur Aufrechterhaltung der Linearität und Kalibrierungsgenauigkeit der Messgeräte bei.

Sichere Spannungsskalierung in Laborversuchen

Bildungs- und Forschungslabors nutzen häufig Dämpfungsgebiete als Mittel zur Senkung der Spannungsniveaus während der experimentellen Arbeit.Dies ist wichtig bei der Analyse der Reaktion von Schaltungen oder Komponenten unter niedrigen Spannungsbedingungen.Die Dämpfung sorgt sowohl für die Sicherheit des Benutzers als auch des Geräts, ohne dass das Burnout des Komponenten oder die ungenauen Ergebnisse aufgrund übermäßiger Eingangsniveaus riskiert.

Schaltungsschutz in analogen und digitalen Elektronik

Integrierte Schaltkreise (ICs) und andere elektronische Komponenten reagieren stark empfindlich gegenüber Spannungsniveaus, die ihre Nennspezifikationen überschreiten.Dämpfungsmittel dienen in vielen analogen und digitalen Systemen als erste Verteidigungslinie, indem sie eingehende Signalamplituden begrenzt.Dies ist nützlich bei der Signalkonditionierung, wobei Roheingänge vor der Verarbeitung durch Analog-Digital-Wandler (ADCs) oder Mikrocontroller skaliert werden müssen.Durch die Reduzierung hoher Signalpegel auf überschaubare Werte schützt die Dämpfung die Schaltkreise vor Spannungsspitzen und gewährleistet eine langfristige Systemzuverlässigkeit.

Impedanzübereinstimmung und Signalintegrität mit festen Dämpfern

In hochfrequenten Anwendungen wie RF-, Mikrowellen- und Antennensystemen spielen feste Dämpfungsmittel eine Rolle bei der Impedanzübereinstimmung.Impedanzfehlanpassungen können zu Signalreflexionen, Leistungsverlust und Interferenzen führen, die die Systemleistung beeinträchtigen.Durch die Einführung einer bekannten Menge an Abschwächung und bei der Konsistentation der konsistenten Impedanz (typischerweise 50 oder 75 Ohm) helfen fest, dass die festgelegten Abschwächer die Signalreflexionen minimieren und die Stromübertragung maximieren.Dies trägt zur Aufrechterhaltung der Signalintegrität in komplexen Übertragungsleitungsumgebungen bei.

Abschluss

Die Dämpfung ist ein normaler Teil des Reisens der Signale, aber wenn es nicht verwaltet wird, kann dies zu Problemen wie schlechtem Klang, langsamem Internet oder verlorenen Daten führen.Diese Anleitung zeigte, wie Signale schwächer werden, wie wir diesen Verlust messen und wie Tools und Techniken repariert oder kontrolliert werden.Das Verständnis der Dämpfung hilft sicherzustellen, dass Systeme besser funktionieren, sicher bleiben und länger halten, egal ob Sie mit Kabeln, drahtlosen Netzwerken oder Audiogeräten arbeiten.
